GENTILIN CS 240/03 User manual

GENTILIN SRL
Via delle Tezze, 20/22
36070 Trissino (VI) ITALY
Tel. [phone]
Fax [phone]
MANUALE DI ISTRUZIONI
INSTRUCTION MANUAL
BEDIENUNGS-ANLEITUNGEN
MANUEL D’INSTRUCTIONS
MANUAL DE INSTRUCCIONS
MANUAL DE INSTRUÇÕES
INSTRUCTIEHANDLEIDING
BRUGERVEJLEDNING
INSTRUKTIONSBOK
www.gentilincompressors.com
[e-mail]
Mod.
CS 240/03
CS 240/5+5
CS 240/24
C 330/50
IT
EN
DE
FR
ES
PT
NL
DA
SV
Istruzioni originali
Translation of the original instructions
Übersetzung der Originalanleitung
Traduction des instructions originales
Traducción de las instrucciones originales
Traducción de las instrucciones originales
Vertalingen van de oorspronkelijke instructies
Oversættelser af den originale vejledning
Översättning av originalinstruktionerna
Cod. CM31710 - Rev. 00 - 12/2013

3
Rev. 00 - 12/2013 - Cod. CM31710 - Manuale di Istruzioni Compressori Mod. CS240
IT
INDICE
1 DENOMINAZIONE DEI COMPONENTI.................................................................................................... 4
2 DATI TECNICI ........................................................................................................................................... 6
3 DICHIARAZIONE CE DI CONFORMITÀ.................................................................................................... 6
4 MARCATURA CE ...................................................................................................................................... 7
5 IMPORTANZA DEL MANUALE ................................................................................................................ 7
6 DESTINATARI........................................................................................................................................... 7
7 STATO“MACCHINA SPENTA”.................................................................................................................. 8
8 GARANZIA ............................................................................................................................................... 9
9 DIRITTI RISERVATI................................................................................................................................... 9
10 USO PREVISTO ........................................................................................................................................ 9
11 USO SCORRETTO RAGIONEVOLMENTE PREVEDIBILE........................................................................ 10
12 TRASPORTO E MOVIMENTAZIONE DELLA MACCHINA ...................................................................... 11
13 IMBALLO................................................................................................................................................ 11
14 SBALLAGGIO ......................................................................................................................................... 11
15 POSIZIONAMENTO ............................................................................................................................... 11
16 MAGAZZINAGGIO................................................................................................................................. 11
17 COLLEGAMENTO ELETTRICO ............................................................................................................... 12
18 COLLEGAMENTO DEL TUBO ARIA (PROLUNGA) E DEGLI UTENSILI................................................... 12
19 DISPOSITIVI DI SICUREZZA ADOTTATI................................................................................................ 13
20 SEGNALETICA DI SICUREZZA............................................................................................................... 14
21 DISPOSITIVI DI PROTEZIONE INDIVIDUALE (DPI)............................................................................... 14
22 RISCHI RESIDUI ..................................................................................................................................... 15
23 POSTI OCCUPATI DAGLI OPERATORI AUTORIZZATI ........................................................................... 15
24 DISPOSITIVI DI COMANDO................................................................................................................... 15
25 CONTROLLI PRIMA DELL’ACCENSIONE................................................................................................ 16
26 ACCENSIONE DELLA MACCHINA ......................................................................................................... 16
27 SPEGNIMENTO DELLA MACCHINA ...................................................................................................... 17
28 RESET INTERVENTO TERMICO RIPRISTINABILE .................................................................................. 18
29 ARRESTO DI EMERGENZA..................................................................................................................... 18
30 ACCENSIONE DOPO UN ARRESTO DI EMERGENZA ............................................................................ 18
31 MANUTENZIONE ORDINARIA .............................................................................................................. 18
32 MANUTENZIONE STRAORDINARIA ..................................................................................................... 20
33 MESSA FUORI SERVIZIO ....................................................................................................................... 20
34 RICAMBI................................................................................................................................................. 20
35 ANOMALIE-CAUSE-RIMEDI .................................................................................................................. 20
ITALIANO

4MOD. CS 240/03
12
21
7
10
2
1
5
14
4
6
11
3
12
19
20
13
16
22
17
15
8
9
14
Rev. 00 - 12/2013 - Cod. CM31710 - Manuale di Istruzioni Compressori Mod. CS240
IT

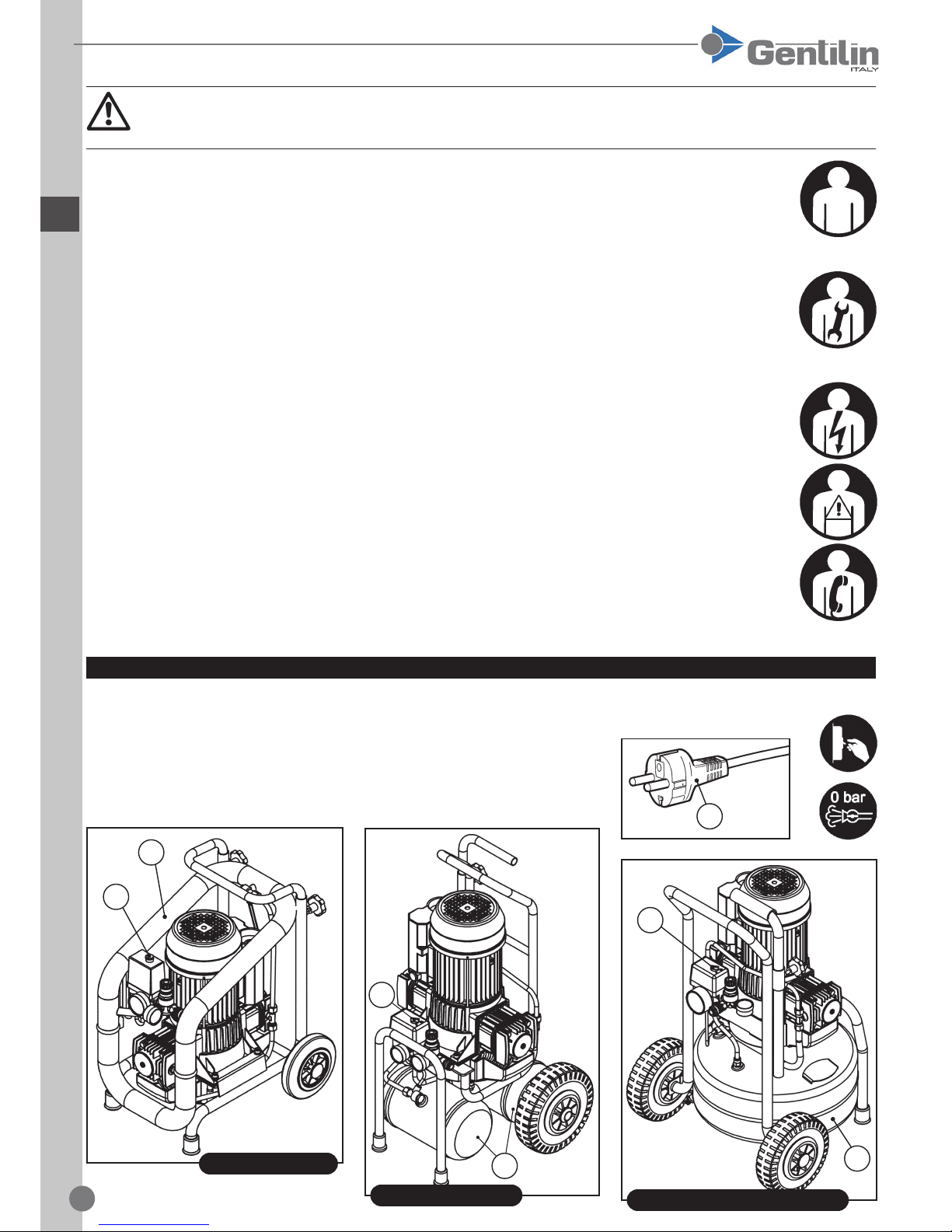

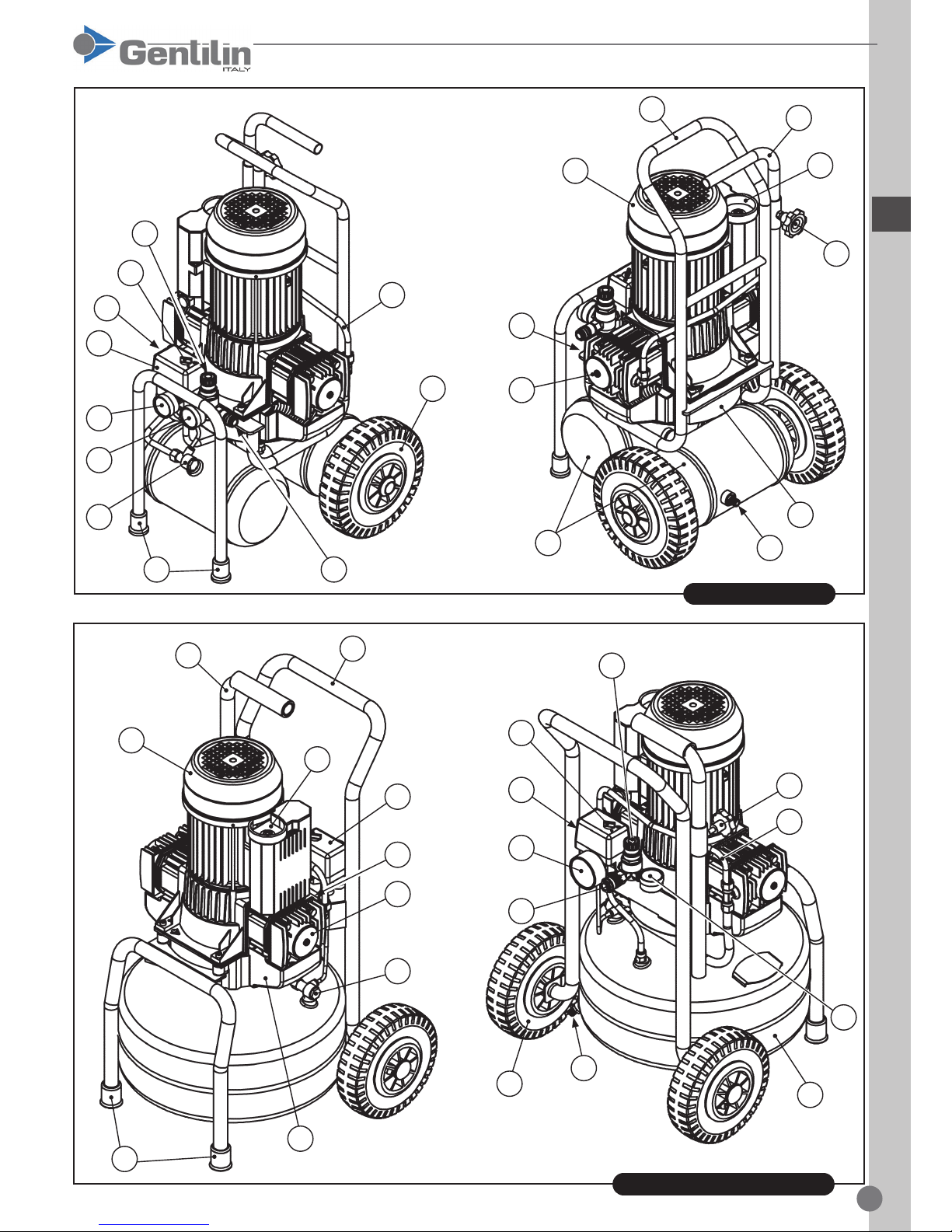

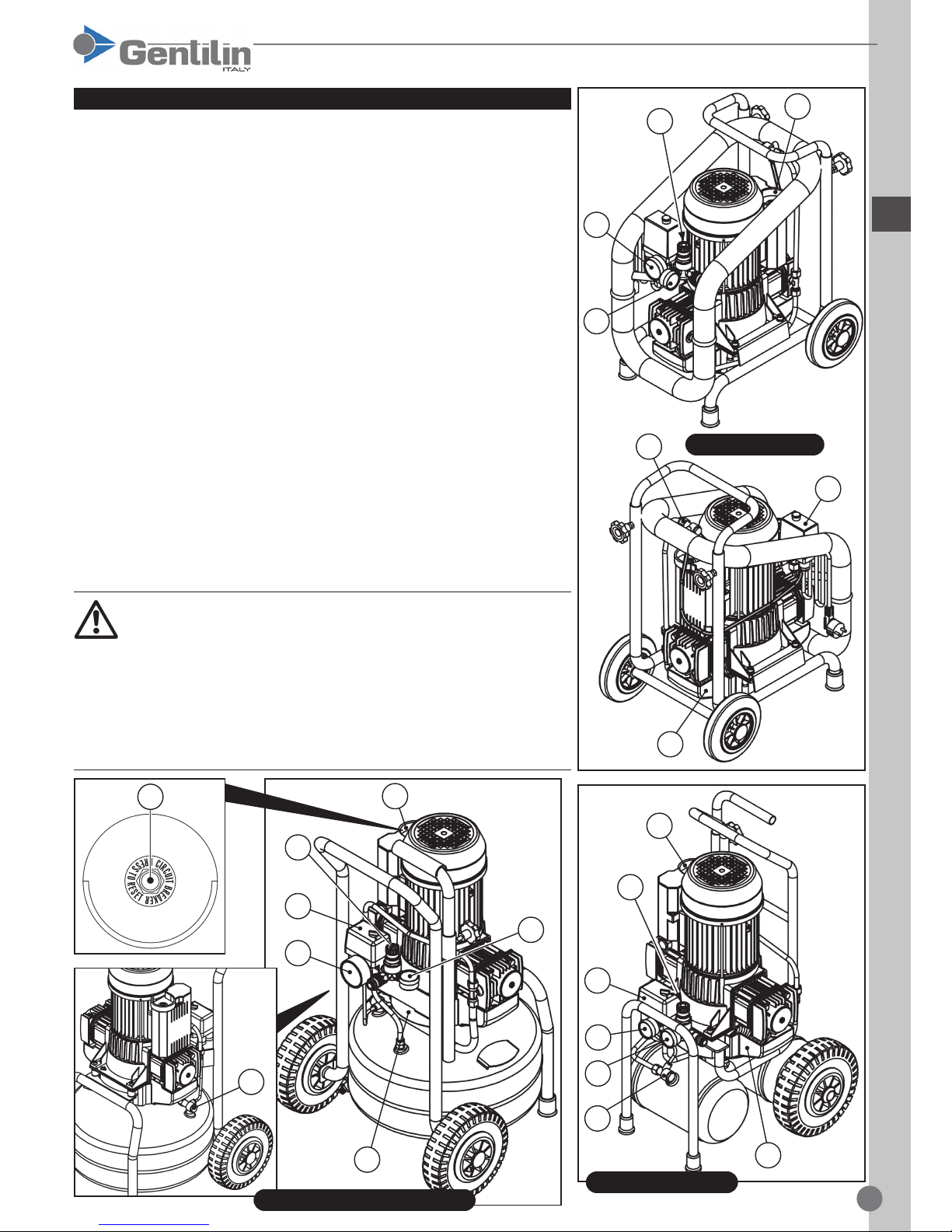

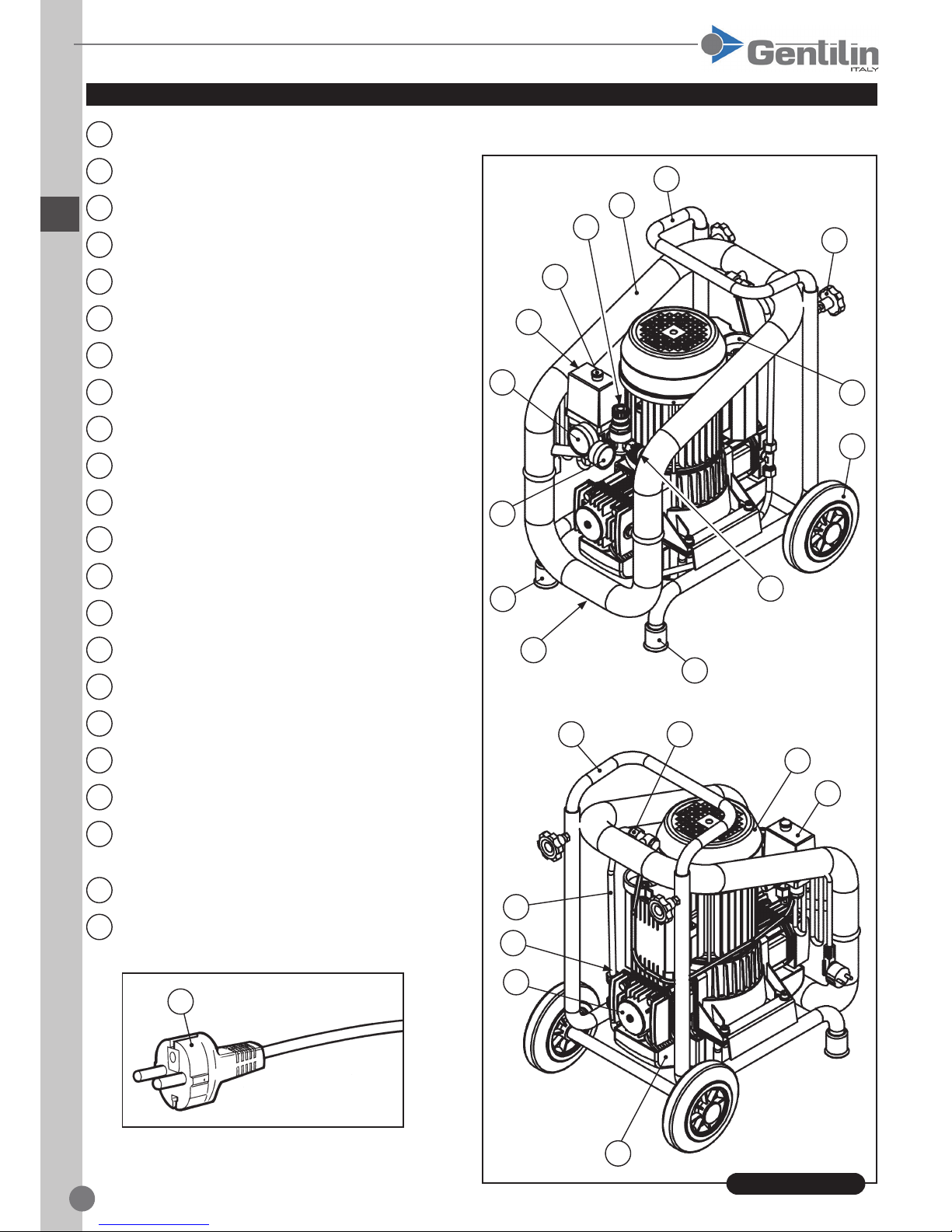

1. DENOMINAZIONE DEI COMPONENTI
1Valvola di non ritorno
2Interruttore ON (I) - OFF (0)
3Regolatore di pressione in uscita
4Manometro pressione serbatoio
5Rubinetto rapido uscita aria
6Manometro pressione in uscita
7Ruote
8Spina con cavo per alimentazione elettrica
9Valvola di scarico condensa
10 Serbatoio aria
11 Manopola bloccaggio maniglia regolabile
12 Maniglia regolabile
13 Filtro aspirazione aria
14 Piedino di appoggio
15 Valvola di sicurezza (tarata a 10,5 bar)
16 Tubi di collegamento gruppo pompante/serbatoio
17 Pressostato
18 Maniglia ssa
19 Gruppo pompante bicilindrico
20 Griglia di protezione ssa della ventola di
rareddamento
21 Termico ripristinabile
22 Motore elettrico

5
MOD. CS 240/5+5
18 12
21
11
20
22
9
10
13
16
1
7
2
17
4
6
15
14 5
3
14 20
15
13
17
21
22
12 18
9
1
2
4
710
11
16
5
3
6
MOD. CS240/24 - CS240/50
19
19
Rev. 00 - 12/2013 - Cod. CM31710 - Manuale di Istruzioni Compressori Mod. CS240
IT

6
Rev. 00 - 12/2013 - Cod. CM31710 - Manuale di Istruzioni Compressori Mod. CS240
IT
2. DATI TECNICI
MOD. CS240/03 MOD. CS240/5+5 MOD. CS240/2450
Tensione di alimentazione/Frequenza 110-230/50
V/Hz
110-230/60
V/Hz
110-230/50
V/Hz
110-230/60
V/Hz
110-230/50
V/Hz
110-230/60
V/Hz
Potenza nominale 1,5 kW 1,7 kW 1,5 kW 1,7 kW 1,5 kW 1,7 kW
Pressione max. esercizio 10 bar
Livello di pressione acustica dell’emissione
ponderato A nei posti di lavoro
(Dir. 2006/42/CE)
67 dB 74 dB 67 dB 74 dB 67 dB 74 dB
Velocità rotazione albero motore 1400 rpm 1700 rpm 1400 rpm 1700 rpm 1400 rpm 1700 rpm
Volume serbatoio 3 lt 24 lt 50 lt
Rendimento (aspirati/resi) 240/150
l/min
310/170
l/min
240/150
l/min
310/170
l/min
240/170
l/min
310/170
l/min
Temperatura/umidità aria ambiente +5°C ÷ +40°C / 5% ÷ 95%
Peso complessivo 33 Kg 37 Kg 45 Kg
Dimensioni (b×l×h) 396×473×598 mm 477×548×793 mm 477×548×1030 mm
3. DICHIARAZIONE CE DI CONFORMITÀ
Gentilin S.r.l. - Via delle Tezze, 20/22 36070 Trissino (VI) - Italy - P. IVA/Codice Fiscale: 01262520248
Dichiara che le seguenti macchine:
COMPRESSORI CS240/03 - CS240/5+5 - CS240/24 - CS240/50
MACCHINA: Compressore volumetrico per aria
MATRICOLA: ________________________________
Sono conformi alle disposizioni delle seguenti direttive:
• 2006/42/CE Direttiva del Parlamento Europeo e del Consiglio del 17 maggio 2006, relativa alle macchine e che modica
la direttiva 95/16/CE (rifusione)
• 2004/108/CE Direttiva del Parlamento Europeo e del Consiglio del 15 dicembre 2004, concernente il ravvicinamento
delle legislazioni degli Stati Membri, relative alla compatibilità elettromagnetica e che abroga da Direttiva 89/336/CEE
97/23/CE (Art. 3.3)
• Direttiva 2006/95/CE del Parlamento Europeo e del Consiglio, del 12 Dicembre 2006
Persona autorizzata a costituire il Fascicolo Tecnico:
Gentilin Giuseppe, in qualità di Responsabile Tecnico
Luogo: Via delle Tezze, 20/22 - 36070 Trissino (VI) ITALY
Data: _________________________
Il Legale Rappresentante
(Gentilin Giampaolo)
Firma:
Timbro:

7
Rev. 00 - 12/2013 - Cod. CM31710 - Manuale di Istruzioni Compressori Mod. CS240
IT
5. IMPORTANZA DEL MANUALE
PRIMA DI UTILIZZARE LA MACCHINA IN OGGETTO È OBBLIGATORIO CHE GLI OPERATORI AUTORIZZATI
LEGGANO E COMPRENDANO IN TUTTE LE SUE PARTI IL PRESENTE MANUALE DI ISTRUZIONI.
• Il “Manuale di istruzioni” è stato redatto secondo le indicazioni previste dalla Direttiva Macchine 2006/42/CE, al ne
di garantire una facile e corretta comprensione degli argomenti trattati da parte degli operatori autorizzati all’utilizzo
e alla manutenzione della macchina in oggetto. Se gli operatori suddetti riscontrassero qualche incomprensione nella
lettura, sono pregati, onde evitare errate interpretazioni personali che compromettano la sicurezza, di richiedere tem-
pestivamente al Fabbricante le corrette spiegazioni ed ulteriori informazioni.
• Il “Manuale di istruzioni” deve, in qualsiasi momento, essere a disposizione degli operatori autorizzati e trovarsi, ben
custodito e conservato, sempre vicino alla macchina.
IL PRESENTE MANUALE DI ISTRUZIONI È PARTE INTEGRANTE DELLA MACCHINA E DEVE ESSERE CONSERVA-
TOPERFUTURIRIFERIMENTIFINOALLO SMALTIMENTODELLASTESSA. DEVE SEMPRE ESSERE A DISPOSIZIO-
NE DEGLI OPERATORI AUTORIZZATI E TROVARSI VICINO ALLA MACCHINA BEN CUSTODITO E CONSERVATO.
IL FABBRICANTE DECLINA OGNI RESPONSABILITÀ PER DANNI A PERSONE, ANIMALI E COSE, CAUSATI DALL’INOS-
SERVANZA DELLE NORME E DELLE AVVERTENZE DESCRITTE NEL PRESENTE MANUALE DI ISTRUZIONI.
IN CASO DI SMARRIMENTO O DETERIORAMENTO DEL MANUALE DI ISTRUZIONI, RICHIEDERNE COPIA AL FAB-
BRICANTE O AL RIVENDITORE AUTORIZZATO, SPECIFICANDO IL MODELLO DELLA MACCHINA E LA REVISIONE
RIPORTATI SULL’INTESTAZIONE.
IL PRESENTE MANUALE DI ISTRUZIONI RISPECCHIA LO STATO DELLA TECNICA AL MOMENTO DELLA COMMER-
CIALIZZAZIONE DELLA MACCHINA E NON PUÒ ESSERE CONSIDERATO INADEGUATO SOLO PERCHÉ, IN BASE A
NUOVE ESPERIENZE, PUÒ ESSERE SUCCESSIVAMENTE AGGIORNATO.
IL PRESENTE MANUALE DI ISTRUZIONI DEVE ESSERE OBBLIGATORIAMENTE CONSEGNATO ASSIEME ALLA MAC-
CHINA QUALORA VENGA CEDUTA AD ALTRO UTILIZZATORE.
6. DESTINATARI
• Questo“Manuale di istruzioni”è destinato esclusivamente agli operatori autorizzati in base alle speciche competenze
tecnico professionali richieste per il tipo di intervento.
• I simboli di seguito indicati sono disposti all’inizio di un paragrafo, ad indicare quale sia l’operatore interessato all’ar-
gomento trattato.
GLI OPERATORI AUTORIZZATI DEVONO ESEGUIRE SULLA MACCHINA ESCLUSIVAMENTE GLI INTERVENTI
DI LORO SPECIFICA COMPETENZA.

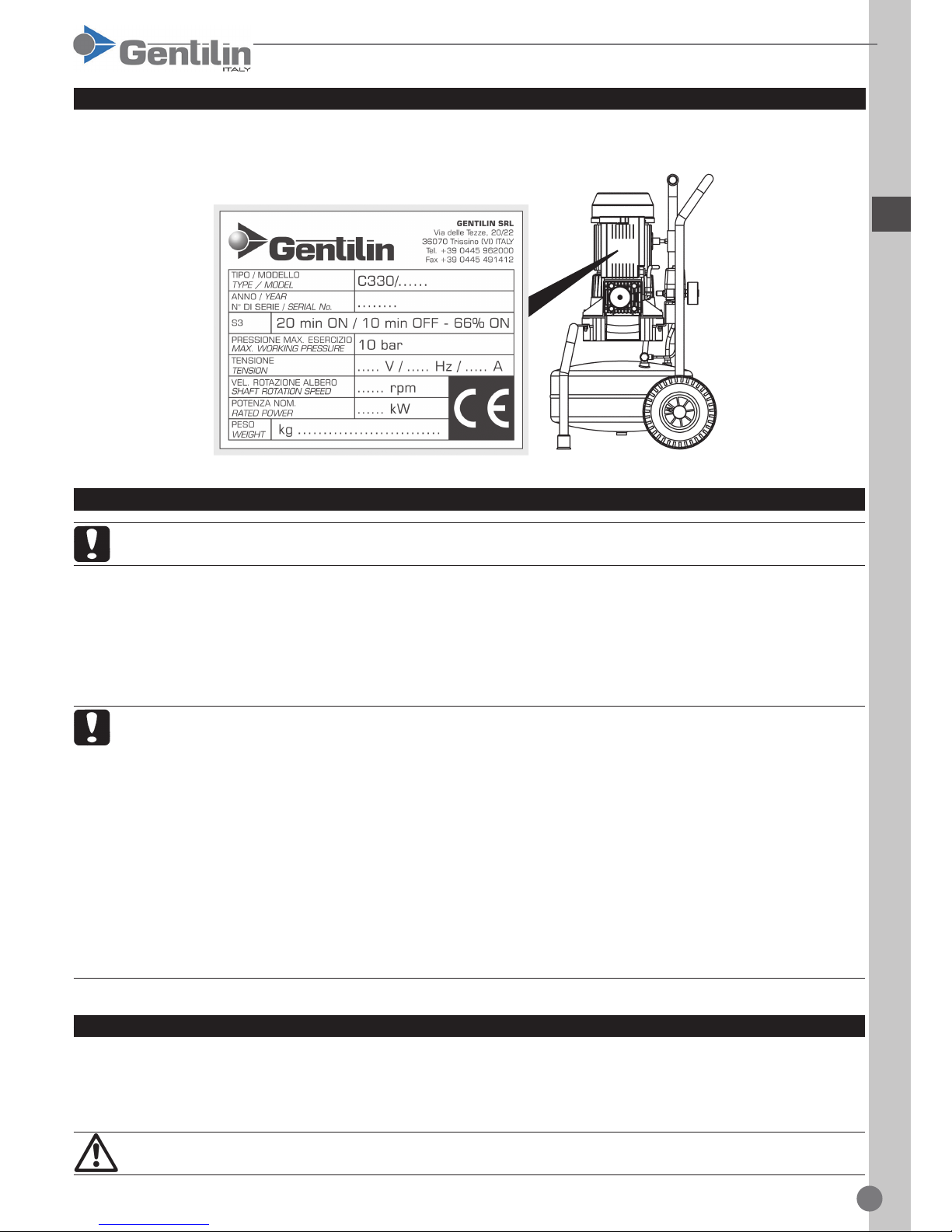

4. MARCATURA CE
La marcatura CE attesta la conformità della macchina ai requisiti essenziali di sicurezza e di salute previsti dalla Direttiva
Macchine 2006/42/CE. È costituita da una targhetta adesiva in poliestere, con stampa a trasferimento termico di colore
nero ed è applicata sul quadro motore.
lato destro

8
10
MOD. CS 240/03
2
2
10
MOD. CS 240/5+5 MOD. CS240/24 - CS240/50
2
10
8
Rev. 00 - 12/2013 - Cod. CM31710 - Manuale di Istruzioni Compressori Mod. CS240
IT
GLI OPERATORI AUTORIZZATI PRIMA DI ESEGUIRE QUALSIASI INTERVENTO SULLA MACCHINA DEVONO
ASSICURARSI DI ESSERE IN POSSESSO DELLE PIENE FACOLTÀ PSICO-FISICHE TALI DA GARANTIRE SEMPRE
IL RISPETTO DELLE CONDIZIONI DI SICUREZZA.
OPERATORE ADDETTO: Èun operatore che ha compiuto il 18° anno di età (utente privato o lavorato-
re) e che, conformemente a quanto previsto dalla legislazione vigente nel paese di utilizzazione in materia
di sicurezza e salute nei luoghi di lavoro, sia in grado di eseguire esclusivamente l’accensione, l’utilizzo e
lo spegnimento della macchina nel rispetto assoluto delle istruzioni qui riportate, dotato dei dispositivi di
protezione individuale previsti.
MANUTENTORE MECCANICO / PNEUMATICO: Èun tecnico qualicato, abilitato ad eseguire
esclusivamente interventi sugli organi meccanici/pneumatici per eettuare regolazioni,manutenzioni e/o
riparazioni anche con le protezioni disabilitate nel rispetto assoluto delle istruzioni qui riportate o altro do-
cumento specico fornito esclusivamente dal fabbricante, dotato dei dispositivi di protezione individuale
previsti.
MANUTENTORE ELETTRICO: È un tecnico qualicato, abilitato ad eseguire esclusivamente interventi
su dispositivi elettrici per eettuare regolazioni, manutenzioni e/o riparazioni anche in presenza di tensione
elettrica e con le protezioni disabilitate nel rispetto assoluto delle istruzioni qui riportate o altro documento
specico fornito esclusivamente dal fabbricante, dotato dei dispositivi di protezione individuale previsti.
RESPONSABILE DELLA SICUREZZA AZIENDALE: Èun tecnico qualicato designato dal datore
di lavoro (qualora la macchina venga utilizzata in ambito aziendale), in possesso dei requisiti tecnico profes-
sionali richiesti dalle normative vigenti in materia di sicurezza e di salute dei lavoratori sui luoghi di lavoro.
TECNICO DEL FABBRICANTE: Èun tecnico qualicato messo a disposizione dal Fabbricante e/o dal
Rivenditore autorizzato per eettuare l’assistenza tecnica richiesta, interventi di manutenzione ordinaria
e straordinaria e/o operazioni non qui riportate che richiedano una conoscenza specica dellamacchina,
dotato dei dispositivi di protezione individuale previsti.
7. STATO“MACCHINA SPENTA”
Prima di eseguire qualsiasi tipo di intervento manutentivo e/o di regolazione sulla macchina, è obbligatorio:
1) Sezionare la fonte di alimentazione elettrica assicurandosi che l’interruttore
“ON-OFF” (2) sia nella posizione“OFF (0)”.
2) Disinserire il cavo di alimentazione elettrica (8) dalla presa di rete e posizio-
nato vicino alla macchina.
3) Scaricare il serbatoio (10) (assenza di pressione).

9
Rev. 00 - 12/2013 - Cod. CM31710 - Manuale di Istruzioni Compressori Mod. CS240
IT
8. GARANZIA
1) DICHIARAZIONE DI GARANZIA: il fabbricante si impegna nei confronti dell’acquirente di sostituire, riparare o in-
tervenire altrimenti sulla macchina, qualora essa presenti dei difetti di conformità che ne compromettano il corretto
uso e funzionamento, esclusivamente se tali difetti sono riconducibili alla eettiva responsabilità del fabbricante. Il
fabbricante si riserverà il diritto di adottare la soluzione migliore per ripristinare la conformità dellamacchina in un
lasso di tempo ragionevole.
2) ACQUIRENTE: l’acquirente si denisce “consumatore” quando l’acquisto viene eettuato da una persona sica che
agisce per ni che non rientrano nell’ambito della sua attività commerciale o professionale. L’acquirente si denisce
“professionista o ditta”quando l’acquisto viene eettuato da un professionista o da una ditta che agisce per n che
rientrano nell’ambito della sua attività commerciale o professionale.
3) TERMINI: il fabbricante è responsabile quando il difetto di conformità simanifesta entro i seguenti termini dalla data
di acquisto:
24 mesi se l’acquisto è stato eettuato da un“consumatore”come descritto al punto 2).
12 mesi se l’acquisto è stato eettuato da un“professionista o ditta”come descritto al punto 2).
4) VALIDITÀ: la garanzia ha validità quando l’acquirente denuncia al fabbricante il difetto di conformità entro 2 mesi
dalla data in cui ha constatato siatto difetto. La suddetta denuncia deve obbligatoriamente essere accompagnata
da un regolare documento di acquisto (scontrino scale o fattura).
5) DECADENZA: la garanzia decade nel caso in cui l’acquirente utilizzi la macchina in modo improprio e/o non conforme
a quanto riportato nel presente“Manuale di Istruzioni”fornito dal fabbricante, o nel caso in cui il difetto di conformità
sia stato causato da imperizia dell’acquirente o da un caso fortuito.
6) RESPONSABILITÀ: il fabbricante è esonerato da qualsiasi responsabilità conseguente ad eventuali danni all’acquirente,
derivanti da mancata o diminuita produzione, conseguenti ad eventuali difetti di conformità.
7) SPESE: le spese relative alla mano d’opera e ai materiali, necessarie al ripristino della conformità della macchina, sono
a carico del Fabbricante. Le spese e le modalità di spedizione sono da concordare con il Rivenditore Autorizzato.
9. DIRITTI RISERVATI
• I diritti riservati riguardanti il“Manuale di istruzioni”rimangono in possesso del Fabbricante.
• Nessuna parte del presente manuale può essere riprodotta e/o diusa (completamente o parzialmente) con qualsiasi
mezzo, senza autorizzazione scritta del Fabbricante.
• Tutti i marchi citati appartengono ai rispettivi proprietari.
10. USO PREVISTO
CAMPO D’IMPIEGO
Industriale, artigianale e civile.
LUOGO D’IMPIEGO
Luoghi al chiuso sucientemente illuminati, ventilati, con valori di temperatura e umidità dell’aria ambiente riportati
al paragrafo 2, idonei alle disposizioni legislative vigenti nel paese di utilizzazione in materia di sicurezza e salute nei
luoghi di lavoro. La macchina deve essere appoggiata su di un piano che ne assicuri la stabilità in rapporto al peso e alle
dimensioni di ingombro (vedi paragrafo 2).
ATTENZIONE!
È OBBLIGATORIO TENERE LA MACCHINA FUORI DALLA PORTATA DEI BAMBINI.

10
Rev. 00 - 12/2013 - Cod. CM31710 - Manuale di Istruzioni Compressori Mod. CS240
IT
USO PREVISTO
Compressione dell’aria (senza olio) per l’utilizzo di utensili pneumatici idonei e conformi alle normative vigenti (esempio
pistole per soaggio, gonaggio, lavaggio, verniciatura o sabbiatura, ecc.).
OPERATORI ADDETTI ALL’UTILIZZO
Un operatore autorizzato in possesso dei requisiti tecnico professionali descritti al paragrafo 6.
11. USO SCORRETTO RAGIONEVOLMENTE PREVEDIBILE
La macchina è stata progettata e realizzata esclusivamente per la destinazione d’uso riportata al paragrafo 10, pertanto
è assolutamente vietato ogni altro tipo di impiego e utilizzo, al ne di garantire in ogni momento la sicurezza degli ope-
ratori autorizzati e l’ecienza della stessa.
È ASSOLUTAMENTE VIETATA LA MESSA IN SERVIZIO DELLA MACCHINA IN AMBIENTI CON ATMOSFERA
POTENZIALMENTE ESPLOSIVA E/O IN PRESENZA DI POLVERI COMBUSTIBILI (ES.: POLVERI DI LEGNO, FA-
RINE, ZUCCHERI E GRANAGLIE).
PERICOLO DI SCOTTATURE PER CONTATTO ACCIDENTALE CON GRUPPO POMPANTE BICILINDRICO E MOTORE
ELETTRICO.
ATTENZIONE ESISTE UN RISCHIO RESIDUO (vedi paragrafo 22).
È OBBLIGATORIO UTILIZZARE LA MACCHINA NEL RISPETTO DELLA LEGISLAZIONE VIGENTE NEL PAESE DI UTI-
LIZZAZIONE IN MATERIA DI IMMISSIONI (RUMORE).
È OBBLIGATORIO DURANTE L’UTILIZZO VIGILARE COSTANTEMENTE CHE PERSONE NON AUTORIZZATE SI AVVI-
CININO ALLA MACCHINA.
È OBBLIGATORIO TENERE LA MACCHINA FUORI DALLA PORTATA DEI BAMBINI.
È ASSOLUTAMENTE VIETATO L‘UTILIZZO DELLA MACCHINA ALL’APERTO.
È ASSOLUTAMENTE VIETATO L‘IMPIEGO E L‘UTILIZZO DELLA MACCHINA PER USI IMPROPRI, DIVERSI DA QUELLO
PREVISTO (paragrafo 10).
ÈASSOLUTAMENTE VIETATOL’IMPIEGO DI TUBIARIA(PROLUNGHE),RACCORDIE UTENSILI NON IDONEI E/ONON
CONFORMI ALLE NORMATIVE VIGENTI.
È ASSOLUTAMENTE VIETATO SOLLEVARE LA MACCHINA CON GRU E/O CARRELLO ELEVATORE.
È ASSOLUTAMENTE VIETATO DIRIGERE GETTI D’ARIA COMPRESSA CONTRO PERSONE E/O ANIMALI.
È ASSOLUTAMENTE VIETATO IMPIEGARE LA MACCHINA PER IL TRASPORTO E/O IL SOLLEVAMENTO DI PERSONE,
ANIMALI E COSE.
È ASSOLUTAMENTE VIETATO SALIRE SULLA MACCHINA.
È ASSOLUTAMENTE VIETATO IL TRAINO DELLA MACCHINA CON QUALSIASI MEZZO E/O VEICOLO.
È ASSOLUTAMENTE VIETATO MOVIMENTARE MANUALMENTE LA MACCHINA SU DISCESE E/O SALITE CON PEN-
DENZE PERICOLOSE.

11
A B
C
D
Rev. 00 - 12/2013 - Cod. CM31710 - Manuale di Istruzioni Compressori Mod. CS240
IT
12. TRASPORTO E MOVIMENTAZIONE DELLA MACCHINA

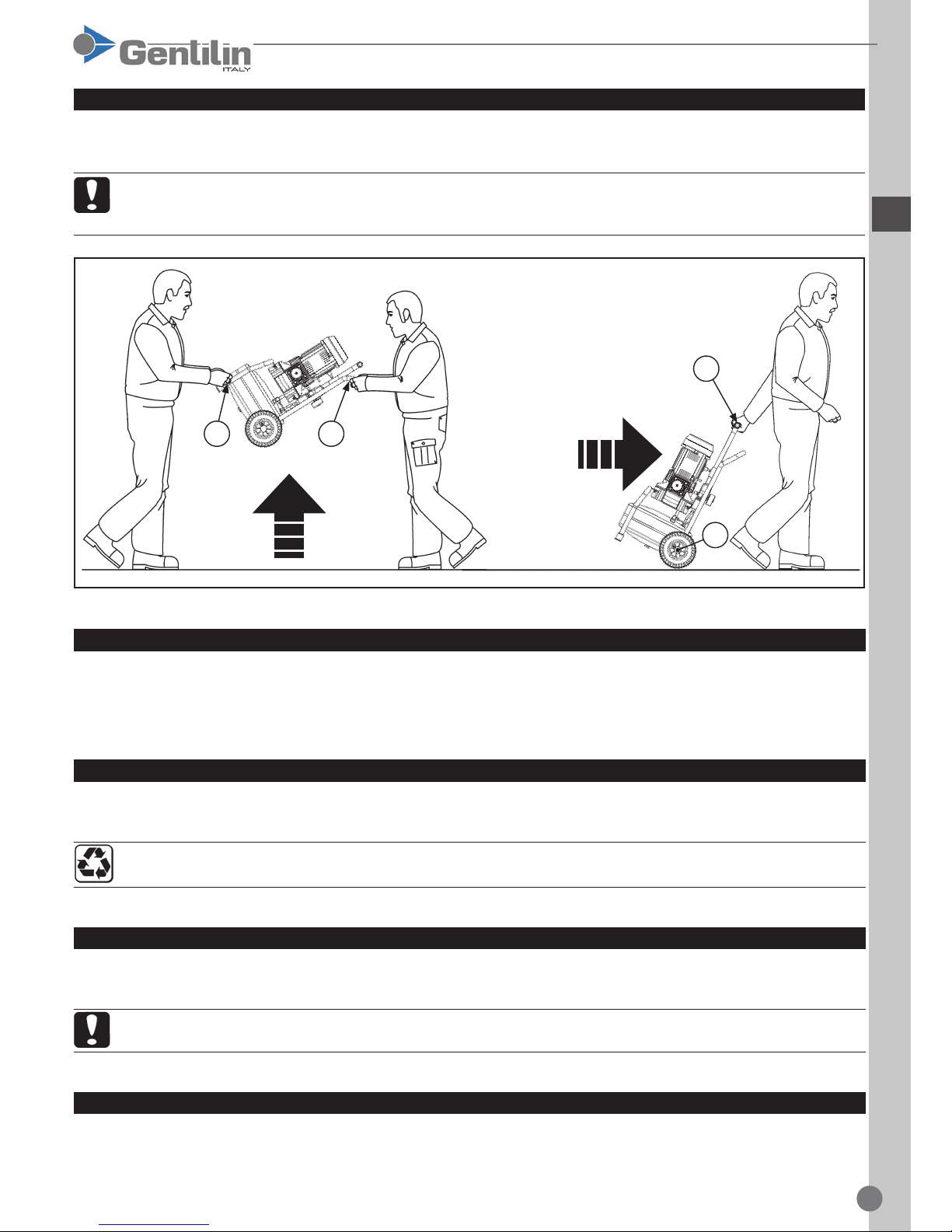

La macchina può essere trasportata manualmente da due operatori addetti impugnandola per il piedino (A) e per la
maniglia (B) o movimentata manualmente da un operatore addetto tramite la maniglia (C) e le ruote (D) di cui è dotata.
IL TRASPORTO DELLA MACCHINA DEVE ESSERE OBBLIGATORIAMENTE ESEGUITO DA DUE OPERATORI AD-
DETTI NEL RISPETTO DELLE NORMATIVE SULLA “MOVIMENTAZIONE MANUALE DEI CARICHI” ONDE EVITA-
RE CONDIZIONI ERGONOMICHE SFAVOREVOLI CHE COMPORTINO RISCHI DI LESIONI DORSO-LOMBARI.
13. IMBALLO
La macchina è imballata dal Fabbricante su pallet, ssata tramite regge e coperte da una scatola di cartone, movimentabile
esclusivamente tramite carrello elevatore o transpallet. L’imballo contiene un compressore ed un manuale di istruzioni
per l’uso e manutenzione.
14. SBALLAGGIO
Una volta posizionato l’imballo a terra su una supercie piana che ne assicuri la stabilità, procedere allo sballaggio estra-
endo la macchina dall’imballo nel rispetto delle indicazioni riportate al paragrafo 12.
SI RACCOMANDA DI SMALTIRE L’IMBALLO SECONDO LE DIVERSE TIPOLOGIE DI MATERIALE NELL’ASSOLU-
TO RISPETTO DELLA LEGISLAZIONE VIGENTE NEL PAESE DI UTILIZZAZIONE.
15. POSIZIONAMENTO
La macchina deve essere impiegata in un luogo di lavoro con le caratteristiche descritte al paragrafo 10, posizionata su
di un pavimento piano che ne assicuri la stabilità in rapporto alle dimensioni d‘ingombro e al peso (vedi paragrafo 2).
PER ASSICURARE AGLI OPERATORI AUTORIZZATI LA POSSIBILITÀ DI OPERARE IN SICUREZZA, SI CONSIGLIA
DI POSIZIONARE LA MACCHINA ALLA DISTANZA MINIMA DI UN METRO DA ALTRI OGGETTI E/O INGOMBRI.
16. MAGAZZINAGGIO
• Nel caso la macchina non venga utilizzata per un lungo periodo di tempo, è necessario immagazzinarla in un ambiente
sicuro, con un adeguato grado di temperatura e umidità ed inoltre proteggerla dalla polvere.
• È consigliato, prima del magazzinaggio della macchina, eettuare lo scarico condensa dal serbatoio aria.

12
MOD. CS 240/03
MOD. CS 240/5+5 MOD. CS240/24 - CS240/50
8
5
5
5
Rev. 00 - 12/2013 - Cod. CM31710 - Manuale di Istruzioni Compressori Mod. CS240
IT
17. COLLEGAMENTO ELETTRICO
La macchina può essere collegata alla rete di alimentazione elettrica inserendo la spina del
cavo di alimentazione elettrica (8) nell’apposita presa.
LA RETE DI ALIMENTAZIONE ELETTRICA A CUI VIENE COLLEGATA LA MACCHINA DEVE ESSERE CONFORME
AI REQUISITI PREVISTI ALLA LEGISLAZIONE VIGENTE NEL PAESE DI UTILIZZAZIONE, SODDISFARE LE CA-
RATTERISTICHE TECNICHE RIPORTATE NEL PARAGRAFO 2 ED ESSERE DOTATA DI UN IDONEO IMPIANTO
DI “MESSA A TERRA”.
QUALSIASI TIPO DI MATERIALE ELETTRICO UTILIZZATO PER IL COLLEGAMENTO DEVE ESSERE IDONEO ALL’IM-
PIEGO, MARCATO “CE” SE SOGGETTO ALLA DIRETTIVA BASSA TENSIONE 2006/95/CE E CONFORME AI REQUISITI
RICHIESTI DALLE NORMATIVE VIGENTI NEL PAESE DI UTILIZZAZIONE DELLA MACCHINA.
IL MANCATO RISPETTO DELLE AVVERTENZE SOPRA DESCRITTE PUÒ CAUSARE DANNI IRREPARABILI ALL’APPA-
RATO ELETTRICO DELLA MACCHINA E LA CONSEGUENTE DECADENZA DELLA GARANZIA.
IL FABBRICANTE DECLINA OGNI RESPONSABILITÀ PER GUASTI O ANOMALIE DI FUNZIONAMENTO DELLA MAC-
CHINA CAUSATI DA SBALZI DI TENSIONE ELETTRICA OLTRE LE TOLLERANZE PREVISTE DALL’ENTE DISTRIBUTORE
(TENSIONE ±10% - FREQUENZA ±2%).
È ASSOLUTAMENTE VIETATA LA MESSA IN SERVIZIO DELLA MACCHINA IN AMBIENTI CON ATMOSFERA POTEN-
ZIALMENTE ESPLOSIVA E/O IN PRESENZA DI POLVERI COMBUSTIBILI (ES.: POLVERI DI LEGNO, FARINE, ZUCCHERI
E GRANAGLIE).
QUALORA SI RENDA NECESSARIO, È OBBLIGATORIO COLLEGARE LA MACCHINA ESCLUSIVAMENTE A GENERATORI
DI CORRENTE ELETTRICA CON POTENZA MAGGIORE DELLA POTENZA ELETTRICA INSTALLATA (VEDI PARAGRAFO
2), PER SOPPORTARE LO SPUNTO DI ASSORBIMENTO ALL’AVVIO.
18. COLLEGAMENTO DEL TUBO ARIA PROLUNGA E DEGLI UTENSILI
1) Collegare l’utensile al tubo aria (prolunga).
2) Collegare il tubo aria (prolunga) al rubinetto rapido uscita aria della macchina (rif. 5).
IL FABBRICANTE DECLINA OGNI RESPONSABILITÀ PER DANNI A PERSONE, ANIMALI E COSE, CAUSATI
DALL’INOSSERVANZA DELLE AVVERTENZE SOPRADESCRITTE.
È OBBLIGATORIO UTILIZZARE TUBI ARIA (PROLUNGHE), RACCORDI E UTENSILI, CONFORMEMENTE A
QUANTO PREVISTO DAI MANUALI DI ISTRUZIONI FORNITI DAI RELATIVI FABBRICANTI.
È ASSOLUTAMENTE VIETATO L’IMPIEGO DI TUBI ARIA (PROLUNGHE), RACCORDI E UTENSILI NON IDONEI E NON
CONFORMI ALLE NORMATIVE VIGENTI.

13
A
MOD. CS 240/03
3
4
6
21
20
15
17
15
17
4
6
3
21
20
MOD. CS 240/5+5
21
3
17
4
20
6
15
MOD. CS240/24 - CS240/50
Rev. 00 - 12/2013 - Cod. CM31710 - Manuale di Istruzioni Compressori Mod. CS240
IT
19. DISPOSITIVI DI SICUREZZA ADOTTATI
1) VALVOLA DI SICUREZZA (15): è una valvola di sicurezza certicata (tarata
a 10,5 bar), installata sull’impianto pneumatico sotto al pressostato. Serve a
scaricare la sovrappressione dell’impianto qualora il pressostato, per even-
tuali anomalie, non funzioni. L’intervento della valvola di sicurezza obbliga
l’operatore a spegnere la macchina e richiedere l’intervento dei manutentori.
2) PRESSOSTATO(17):è un dispositivo elettro-pneumatico (tarato a min. 7 bar
max. 10 bar) installato sull’impianto pneumatico. Serve a comandare l’avvio
automatico della macchina quando la pressione di esercizio scende a 7 bar
e l’arresto automatico quando la pressione di esercizio raggiunge i 10 bar.
3) GRIGLIA DI PROTEZIONE FISSAVENTOLA DI RAFFREDDAMENTO (20):
è una protezione ssa costituita da una griglia in materiale plastico ssata
con delle viti alla base del gruppo pompante bicilindrico. Serve ad impedire
il contatto accidentale con la ventola di rareddamento in movimento.
4) TERMICO RIPRISTINABILE (21): è una protezione termica installata
sull’impianto elettrico, che arresta il motore elettrico in caso di sovraccari-
co di corrente e/o cortocircuito. Il ripristino può essere eettuato tramite
il relativo pulsante (A).
5) MANOMETRO PRESSIONE SERBATOIO (4): è un dispositivo di misurazio-
ne installato sul serbatoio della macchina.Visualizza la pressione dell’aria
compressa all’interno del serbatoio.
6) MANOMETRO PRESSIONE IN USCITA (6): è un dispositivo di misurazione
installato sull’impianto pneumatico della macchina a monte del rubinet-
to rapido uscita aria. Visualizza la pressione in uscita, regolabile tramite
l’apposito regolatore di pressione (0÷10 bar) (3).
È OBBLIGATORIO CONTROLLARE COSTANTEMENTE IL BUON
FUNZIONAMENTODITUTTI I DISPOSITIVI DI SICUREZZAINSTAL-
LATI NELLA MACCHINA.
È OBBLIGATORIO SOSTITUIRE TEMPESTIVAMENTE EVENTUALI DISPO-
SITIVI DI SICUREZZA MALFUNZIONANTI E/O DANNEGGIATI.
ÈASSOLUTAMENTE VIETATOMANOMETTERE,ESCLUDEREE/OTOGLIE-
REQUALSIASIDISPOSITIVODISICUREZZAPRESENTENELLAMACCHINA.
ÈASSOLUTAMENTEVIETATOSOSTITUIREQUALUNQUEDISPOSITIVODI
SICUREZZA O UN SUO COMPONENTE CON RICAMBI NON ORIGINALI.

14
1 2 3 4 5 6
Rev. 00 - 12/2013 - Cod. CM31710 - Manuale di Istruzioni Compressori Mod. CS240
IT
SEGNALE DPI OBBLIGATORI TIPO D’IMPIEGO
Protezione delle mani
(Guanti anticalore)
Nel caso siano richiesti interventi manutentivi senza
attendere che il motore elettrico ed il gruppo pompante
bicilindrico si rareddino.
Protezione dell’udito
(Cue)
Durante tutte le fasi della lavorazione.
Protezione dei piedi
(Scarpe con puntale rinforzato)
Durante il trasporto della macchina.
20. SEGNALETICA DI SICUREZZA
La segnaletica di sicurezza impiegata è costituita da una etichetta adesiva, applicata esternamente alla macchina.
Signicato dei segnali:
1Pericolo corrente elettrica.
2Pericolo avvio automatico.
3Pericolo temperatura elevata.
4Obbligo leggere il manuale di istruzioni.
5Obbligo togliere tensione.
6Obbligo proteggere l’udito.
È OBBLIGATORIO TENERE BEN PULITA LA SEGNALETICA DI SICUREZZA PER GARANTIRNE UNA BUONA VI-
SIBILITÀ.
È OBBLIGATORIO SOSTITUIRE LA SEGNALETICA DI SICUREZZA DETERIORATA, RICHIEDENDOLA AL FABBRICANTE
E/O RIVENDITORE AUTORIZZATO.
È ASSOLUTAMENTE VIETATO RIMUOVERE E/O DANNEGGIARE LA SEGNALETICA DI SICUREZZA APPLICATA ALLA
MACCHINA.
21. DISPOSITIVI DI PROTEZIONE INDIVIDUALE DPI
È OBBLIGATORIO UTILIZZARE I DPI PREVISTI DAL FABBRICANTE.
È OBBLIGATORIOCHEGLIOPERATORI AUTORIZZATIUSINOIDPI PREVISTIDAIFABBRICANTI DEGLI UTENSILI
IMPIEGATI E IN BASE AL TIPO DI LAVORAZIONE.
AGLI OPERATORI AUTORIZZATI È VIETATO INDOSSARE INDUMENTI E ACCESSORI CHE POTREBBERO RIMANERE
IMPIGLIATI NELLA MACCHINA.

15
76
3 4
5
1 2
Rev. 00 - 12/2013 - Cod. CM31710 - Manuale di Istruzioni Compressori Mod. CS240
IT
RISCHIO RESIDUO Pericolo di scottature per contatto accidentale con gruppo pompante bici-
lindrico e motore elettrico.
GRAVITÀ DEL DANNO Lesioni leggere (normalmente reversibili).
ESPOSIZIONE Può esserci esposizione qualora l’operatore decida di eseguire volontaria-
mente un’azione scorretta e vietata.
PROBABILITÀ Bassa e accidentale.
FASE IN CUI È PRESENTE IL RISCHIO Esercizio.
PROVVEDIMENTI ADOTTATI Segnaletica di sicurezza (vedi paragrafo 20).
Obbligo di utilizzare i dispositivi di protezione individuale (DPI) (vedi paragrafo
21) e/o attendere il rareddamento della macchina.
22. RISCHI RESIDUI
Si informano gli operatori autorizzati che nonostante il fabbricante abbia adottato tutti gli accorgimenti tecnico costruttivi
possibili per rendere la macchina sicura, permane un potenziale rischio residuo.
23. POSTI OCCUPATI DAGLI OPERATORI AUTORIZZATI
24. DISPOSITIVI DI COMANDO
I dispositivi di comando sono:
1Rubinetto rapido uscita aria
2Regolatore pressione in uscita
3Interruttore“ON-OFF”
4Pressostato
5Cavo di alimentazione elettrica
6Manometro pressione serbatoio
7Manometro pressione in uscita

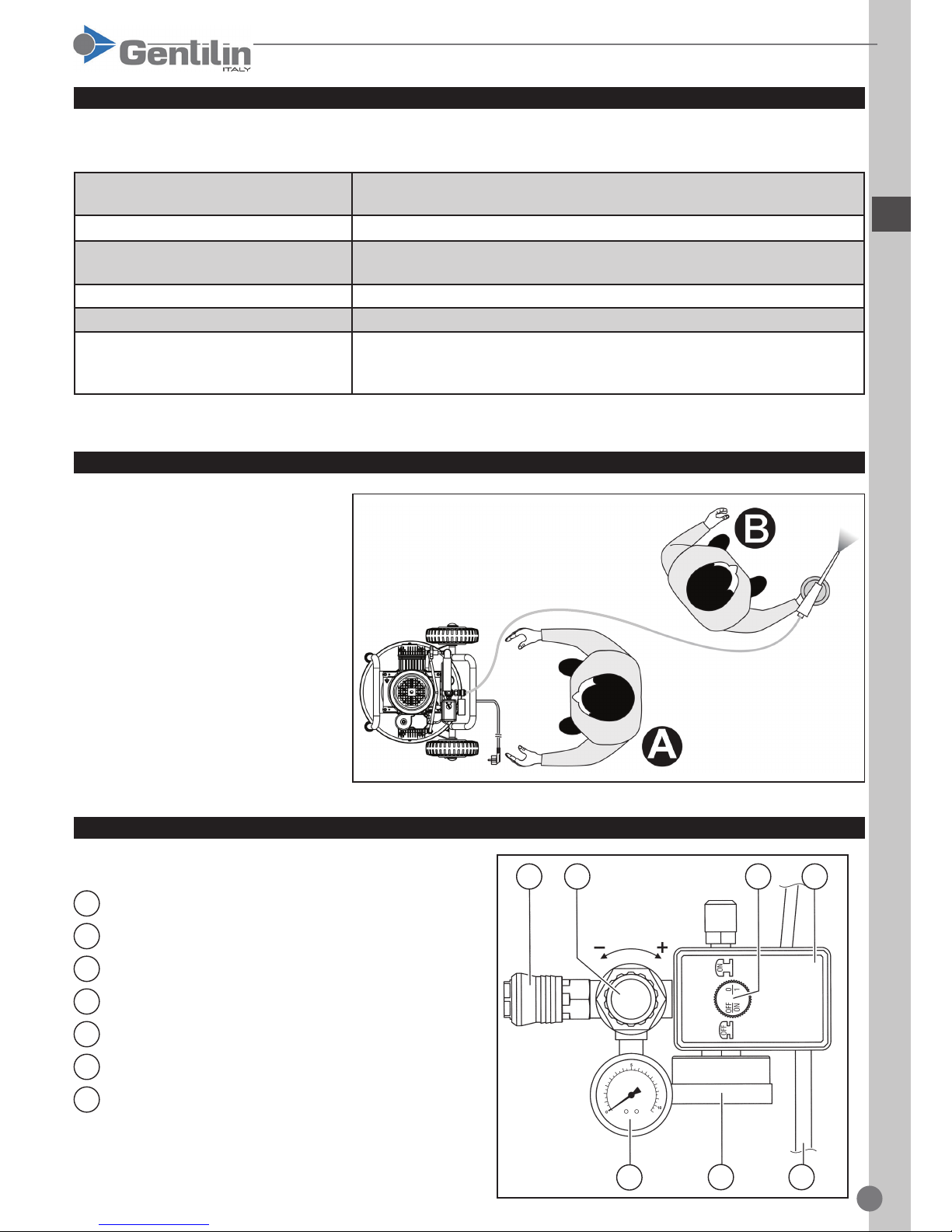

POSTO A: sul lato anteriore della mac-
china vicino ai dispositivi di comando,
per comandare l’accensione e lo spegni-
mento del compressore, per eettuare
l’attacco/stacco degli utensili, la lettura
del manometro e la regolazione della
pressione, l’eventuale pulizia o sostituzio-
ne del ltro dell’aria e l’apertura o chiusu-
ra della valvola di scarico condensa.
POSTO B: in posizione di lavoro per ef-
fettuare la lavorazione idonea al tipo di
utensile impiegato (Es.: verniciatura, ecc.).

16
9
MOD. CS 240/5+5
9
MOD. CS 240/03
9
MOD. CS240/24 - CS240/50
Rev. 00 - 12/2013 - Cod. CM31710 - Manuale di Istruzioni Compressori Mod. CS240
IT
25. CONTROLLI PRIMA DELL’ACCENSIONE
PRIMA DI EFFETTUARE L’ACCENSIONE DELLA MACCHINA GLI OPERATORI AUTORIZZATI DEVONO OBBLI-
GATORIAMENTE ESEGUIRE I CONTROLLI RIPORTATI DI SEGUITO.
1) Assicurarsi che non vi siano persone non autorizzate nelle vicinanze della macchina.
2) Assicurarsi che i dispositivi di sicurezza siano integri e correttamente installati e funzionanti (vedi parafrafo 19).
3) Assicurarsi che la macchina sia correttamente posizionata (vedi parafrafo 15).
4) Assicurarsi che l’interruttore“ON-OFF”sia in pos.“OFF (0)”(vedi parafrafo 24).
5) Assicurarsi che la valvola di scarico condensa (9) sia chiusa.
6) Utilizzare i dispositivi di protezione individuale (DPI) obbligatori (vedi parafrafo 21).
7) Assicurarsi di aver letto e compreso in tutte le sue parti il presente“Manuale di istruzioni”.
26. ACCENSIONE DELLA MACCHINA
PERICOLO SCOTTATURE PER CONTATTO ACCIDENTALE CON GRUPPO POMPANTE BICILINDRICO E MOTO-
RE ELETTRICO. ATTENZIONE ESISTE UN RISCHIO RESIDUO (Vedi Paragrafo 22).
IL FABBRICANTE DECLINA OGNI RESPONSABILITÀ PER DANNI A PERSONE, ANIMALI E COSE, CAUSATI DALLA
INOSSERVANZA DELLE NORME E DELLE AVVERTENZE DESCRITTE NEL PRESENTE MANUALE.
IL FABBRICANTE DECLINA OGNI RESPONSABILITÀ SUL RISULTATO FINALE DELLA LAVORAZIONE IN QUANTO
DIPENDENTE ESCLUSIVAMENTE DAL TIPO DI UTENSILE IMPIEGATO E DALLE ABILITÀ PROFESSIONALI DEGLI
OPERATORI AUTORIZZATI.
GLIOPERATORIAUTORIZZATIPOSSONOACCENDERELAMACCHINASOLTANTODOPOAVEROBBLIGATORIAMENTE
ESEGUITO I CONTROLLI DESCRITTI NEL PARAGRAFO 25.
PRIMA DI UTILIZZARE LA MACCHINA IN OGGETTO ÈOBBLIGATORIO CHEGLIOPERATORI AUTORIZZATI LEGGANO
E COMPRENDANO IN TUTTE LE SUE PARTI IL PRESENTE MANUALE.
È OBBLIGATORIO DURANTE L’UTILIZZO VIGILARE COSTANTEMENTE CHE PERSONE NON AUTORIZZATE SI AVVI-
CININO ALLA MACCHINA.
È VIETATO AGLI OPERATORI AUTORIZZATI LASCIARE INCUSTODITA LA MACCHINADURANTE IL FUNZIONAMENTO
E GLI INTERVENTI MANUTENTIVI.

17
7
31 2
8
99
MOD. CS 240/5+5MOD. CS 240/03
9
MOD. CS240/24 - CS240/50
Rev. 00 - 12/2013 - Cod. CM31710 - Manuale di Istruzioni Compressori Mod. CS240
IT

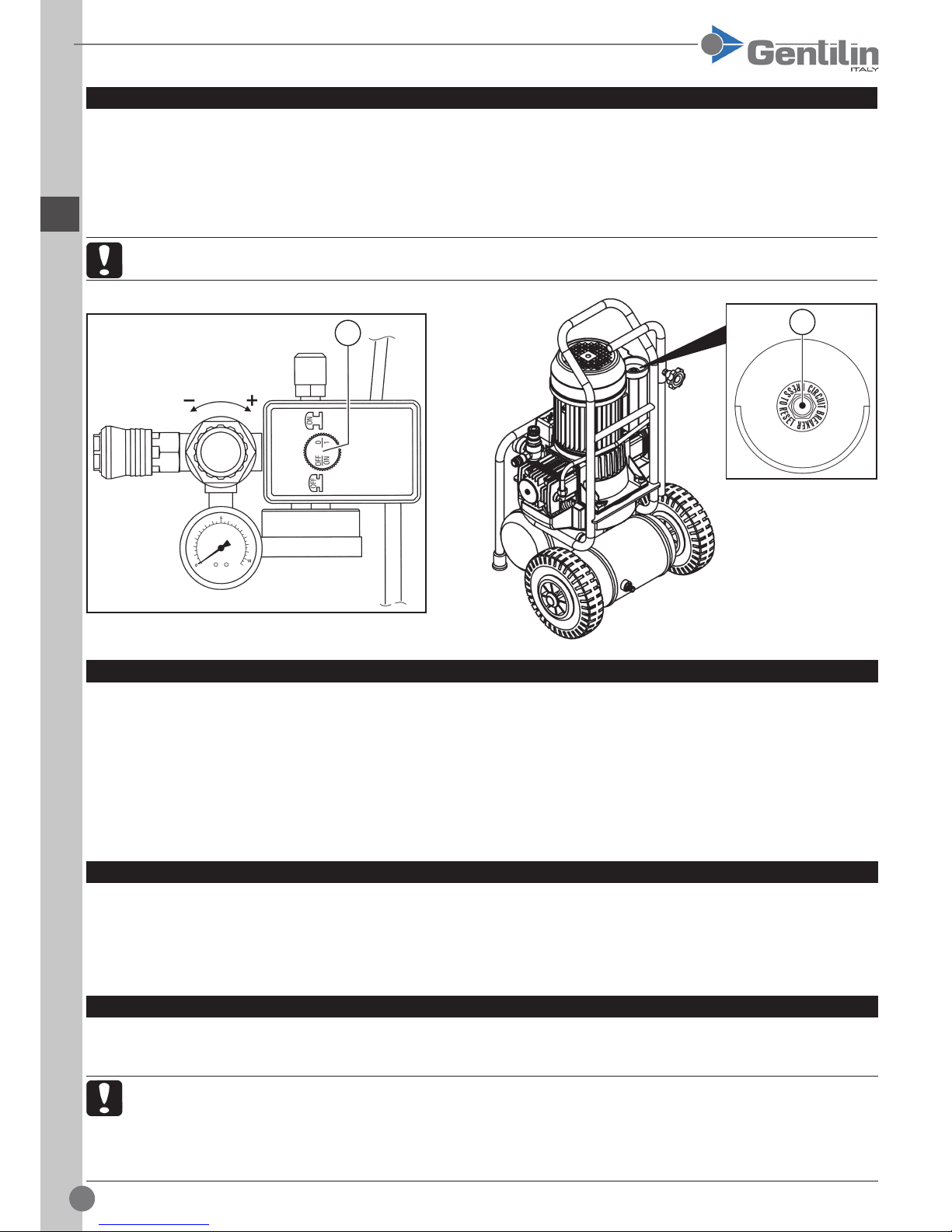

1) Collegare la macchina alla rete di alimentazione elettrica (8) inserendo la spina del cavo di alimentazione elettrica
nell’apposita presa.
2) Accendere la macchina tramite l’interruttore“ON-OFF” (3) in pos.“ON (I)”(la macchina funziona no a raggiungere la
pressione max. di esercizio di 10 bar dopodiché si arresta automaticamente).
3) Regolare la pressione in uscita tramite l’apposito regolatore (2), in base all’utensile impiegato e al tipo di lavorazione.
Controllare la pressione nell’apposito manometro (7).
È VIETATO AVVITARE OLTRE IL FINE CORSA IL REGOLA-
TORE DI PRESSIONE IN USCITA (2) ONDE EVITARE DI
DANNEGGIARE LA MEMBRANA.
4) Collegare l’utensile al tubo aria (prolunga).
5) Collegare il tubo aria (prolunga) al rubinetto rapido uscita aria
della macchina (1).
È OBBLIGATORIO UTILIZZARE TUBI ARIA (PROLUN-
GHE), RACCORDI E UTENSILI, CONFORMEMENTE A
QUANTOPREVISTODAIMANUALI DI ISTRUZIONI FOR-
NITI DAI RELATIVI FABBRICANTI.
È ASSOLUTAMENTE VIETATO L’IMPIEGO DI TUBI ARIA (PRO-
LUNGHE), RACCORDI E UTENSILI NON IDONEI E NON CON-
FORMI ALLE NORMATIVE VIGENTI.
6) Eseguire la lavorazione (la macchina si riaccende automaticamen-
te quando la pressione di esercizio scende sotto ai 7 bar).
7) Terminata la lavorazione, spegnere la macchina come descritto
nel paragrafo 27.
27. SPEGNIMENTO DELLA MACCHINA
A ne ciclo di lavoro eettuare lo spegnimento della macchina come segue:
1) Spegnere la macchina tramite l’interruttore“ON-OFF” (3) in pos.“OFF (0)”.
2) Scollegare la macchina dalla rete di alimentazione elettrica disinserendo la spina del cavo di alimentazione elettrica
(8) dall’apposita presa.
3) Scollegare l’utensile dal tubo aria (prolunga).
4) Scollegare il tubo aria (prolunga) dal rubinetto rapido uscita aria (1) della macchina.
5) Eseguire lo scarico condensa dal serbatoio solo in caso di ne ciclo lavoro (9).

18
A
3
Rev. 00 - 12/2013 - Cod. CM31710 - Manuale di Istruzioni Compressori Mod. CS240
IT
28. RESET INTERVENTO TERMICO RIPRISTINABILE
Qualora si verichi un sovraccarico di corrente e/o un cortocircuito nell’impianto elettrico della macchina, il termico
ripristinabile interverrà arrestando il motore elettrico. Per eettuare il reset, procedere come segue:
1) Portare l’interruttore“ON-OFF” (3) in posizione “OFF”(0).
2) Premere il pulsante del termico ripristinabile (A).
3) Prima di riaccendere la macchina attendere qualche minuto.
SE DOPO AVER EFFETTUATO IL RESET LA MACCHINA NON SI RIACCENDE, L’OPERATORE ADDETTO DEVE
OBBLIGATORIAMENTERICHIEDEREL’INTERVENTODEIMANUTENTORIE/ODELRIVENDITOREAUTORIZZATO.
29. ARRESTO DI EMERGENZA
L’arresto di emergenza della macchina può essere eettuato portando in pos.“OFF (0)”l’interruttore“ON-OFF” (3).
Onde evitare situazioni di pericolo imminente o prossimo, gli operatori autorizzati devono obbligatoriamente eseguire
le seguenti operazioni:
1) PORTARE TEMPESTIVAMENTE IN POS.“OFF (0)”L’INTERRUTTORE“ON-OFF”(3).
2) SEGNALARE IMMEDIATAMENTEL’EMERGENZA AL“RESPONSABILE DELLA SICUREZZA”(QUALORA LA MACCHINA
VENGA UTILIZZATA IN AMBITO AZIENDALE).
30. ACCENSIONE DOPO UN ARRESTO DI EMERGENZA
Solo ed esclusivamente dopo aver rimosso le cause dell’emergenza e avere attentamente valutato che le stesse non
abbiano provocato dei danni e/o anomalie alla macchina, con il consenso del“Responsabile della sicurezza”(qualora la
macchina venga utilizzata in ambito aziendale) accendere lamacchina come descritto al paragrafo 26.
31. MANUTENZIONE ORDINARIA
È l’insieme delle attività atte a mantenere le condizioni d’uso e funzionamento della macchina, attraverso vari tipi di inter-
vento (regolazioni, controllo visivo, pulizia dei ltri aria ecc.) eseguiti dal manutentore autorizzato alla frequenza stabilita.
GLI OPERATORI AUTORIZZATI DEVONO ESEGUIRE ESCLUSIVAMENTE LE OPERAZIONI DI LORO SPECIFICA
COMPETENZA (Vedi Paragrafo 6) E CON IL CONSENSO DEL RESPONSABILE DELLA SICUREZZA AZIENDALE
(QUALORA LA MACCHINA VENGA UTILIZZATA IN AMBITO AZIENDALE).
È VIETATO AGLI OPERATORI AUTORIZZATI LASCIARE INCUSTODITA LA MACCHINA DURANTE IL SUO FUNZIONA-
MENTO E DURANTE LE OPERAZIONI DI MANUTENZIONE.

19
9
MOD. CS 240/5+5
9
MOD. CS 240/03
2
3
4
1
9
MOD. CS240/24 - CS240/50
Rev. 00 - 12/2013 - Cod. CM31710 - Manuale di Istruzioni Compressori Mod. CS240
IT
TABELLA MANUTENZIONE ORDINARIA
FREQUENZA PUNTO DI INTERVENTO TIPO DI INTERVENTO
OGNI GIORNO Dispositivi di sicurezza. Assicurarsi che siano integri, correttamente installati e funzio-
nanti.
Cavo e spina di alimentazione
elettrica.
Controllo visivo dello stato di usura.
Serbatoio. Ad ogni ne ciclo di lavoro appoggiare la macchina a terra e
scaricare la condensa dal serbatoio aprendo la valvola di scarico
condensa (9).
OGNI SETTIMANA Ruote. Controllo della pressione delle ruote. Eventualmente gonare
con aria compressa no a max. 2,5 bar.
n° 2 ltri aria. Svitare le viti (1).
Rimuovere il coperchio (2).
Rimuovere la guarnizione (3).
Estrarre i ltri (4) e pulirli con aria compressa.
Dopo aver reinserito i ltri, rimontare correttamente il coperchio.
N.B.: SOSTITUIRE I FILTRI IN CASO DI EVIDENTE STATO DI
USURA.

20
3
8
Rev. 00 - 12/2013 - Cod. CM31710 - Manuale di Istruzioni Compressori Mod. CS240
IT
32. MANUTENZIONE STRAORDINARIA
È l’insieme delle attività svolte atte a mantenere le condizioni d’uso e funzionamento della macchina, attraverso vari tipi
di intervento (regolazioni, sostituzioni ecc.) eseguiti esclusivamente dai tecnici del fabbricante alla frequenza stabilita o
in caso di guasto od usura.
PER QUALSIASI INTERVENTO DI MANUTENZIONE STRAORDINARIA RICHIEDERE OBBLIGATORIAMENTE
L’ASSISTENZA TECNICA AL FABBRICANTE O AL RIVENDITORE AUTORIZZATO.
33. MESSA FUORI SERVIZIO
All’atto della demolizione della macchina, attenersi obbligatoriamente alle prescrizioni delle normative vigenti.
Procedere alla dierenziazione delle parti che costituiscono la macchina secondo i diversi tipi di materiali di costruzione
(plastica, rame, ferro, ecc.).
34. RICAMBI
PER QUALSIASI INTERVENTO DI MANUTENZIONE STRAORDINARIA RICHIEDERE OBBLIGATORIAMENTE
L’ASSISTENZA TECNICA AL FABBRICANTE O AL RIVENDITORE AUTORIZZATO.
È ASSOLUTAMENTE VIETATO SOSTITUIRE QUALSIASI COMPONENTE DELLA MACCHINA CON RICAMBI NON ORI-
GINALI.
35. ANOMALIECAUSERIMEDI
Nella seguente tabella sono riportate una serie di situazioni che possono vericarsi durante l’utilizzo della macchina.
GLI OPERATORI AUTORIZZATI DEVONO ESEGUIRE ESCLUSIVAMENTE LE OPERAZIONI DI LORO SPECIFICA
COMPETENZA (Vedi Paragrafo 6) E CON IL CONSENSO DEL RESPONSABILE DELLA SICUREZZA AZIENDALE
(QUALORA LA MACCHINA VENGA UTILIZZATA IN AMBITO AZIENDALE).
ANOMALIE CAUSE RIMEDI
La macchina non si ac-
cende oppure si arresta
e non si riaccende.
Mancanza di alimentazione
elettrica.
• Controllare che l’interruttore“ON-OFF” (3) sia in pos.“ON (I)”.
• Controllare che la spina del cavo di alimentazione elettrica (8)
sia funzionante ed inserita correttamente nell’apposita presa.
• Controllare che le eventuali prolunghe impiegate e la presa
di corrente siano funzionanti.
• Controllare che l’interruttore generale della rete di alimenta-
zione elettrica sia in funzionante e in pos.“ON”.
Intervento del termico ripri-
stinabile per sovraccarico di
corrente e/o cortocircuito.
• Eseguire la procedura descritta al paragrafo 28.
