geo-FENNEL Selection PRO Series User manual

BEDIENUNGSANLEITUNG
USER MANUAL
DE | EN
Punkt-/KreuzLinien-Laser [ CrossPointer5 SP ]
.
dsArtikel-Nr.: N 498 550SP
GLN-Nummer: 4250170910074

2
Selection PRO
A
A
A
B
B
C
E
D
E
E
Inhaltsverzeichnis / Table of Contents
1. Technische Daten / Technical Specifications
2. Lieferumfang / Parts Included
3. Funktionen / Features
4. Bedienelemente / Operational Elements
5. Bedienfeld / Keypad
6. Bedienung / Operation of Instrument
7. Empfängerbetrieb / Use with Receiver
8. Sicherheitshinweise / Safety Instructions
9. Garantieerklärung / Warranty
10. Haftungserklärung / Exceptions from Responsibility
Sehr geehrter Kunde,
vielen Dank für das Vertrauen, wel-
ches Sie uns beim Erwerb Ihres neuen
geo-FENNEL-Gerätes der „Selection
PRO“-Reihe entgegengebracht haben.
Dieses hochwertige Qualitätsprodukt
wurde mit größter Sorgfalt produziert
und qualitätsgeprüft.
Im Vergleich zur bisher anerkannten
guten Qualität unserer Produkte zeich-
net sich die „Selection PRO“-Reihe
u.a. nun auch durch eine noch bessere
Sichtbarkeit der Laserlinien aus.
Die beigefügte Anleitung wird Ihnen
helfen, das Gerät sachgemäß zu bedie-
nen. Bitte lesen Sie insbesondere auch
die Sicherheitshinweise vor der Inbe-
triebnahme aufmerksam durch. Nur ein
sachgerechter Gebrauch gewährleistet
einen langen und zuverlässigen Betrieb.
Dear customer,
Thank you for your confidence having
purchased a geo-FENNEL instrument
of „Selection PRO“ series. This high-
quality product was produced and
tested with due prudence.
Among others „Selection PRO“ is
defined by even clearer visible lines
which you are originally used to from
our standard range of instruments.
This manual will help you to operate
the instrument appropriately. Please
read carefully - particularly the safety
instructions. A proper use guarantees
a longtime and reliable operation.

3
Selection PRO
A
PARTS INCLUDED
• CrossPointer5 SP
• laser glasses
• magnetic target
• Alkaline batteries and charger
• padded bag
• user manual
LIEFERUMFANG
• CrossPointer5 SP
• Laserbrille
• magnetische Zieltafel
• Alkalinebatterien und Ladegerät
• Tasche
• Bedienungsanleitung
±4°
±3 mm / 10 m
2
5
30 m
80 m
130°
160°
Alkaline
7 h*
IP 54
635 nm
2
-10°C - +45°C
115 x 70 x 115 mm
TECHNISCHE DATEN
Selbstnivellierbereich
Genauigkeit
Anzahl d. Linien
Anzahl d. Punkte
Arbeitsbereich
o. Empfänger
m. Empfänger
Winkelbereich Hz-Linie
Winkelbereich V-Linie
Stromversorgung
Betriebsdauer*
Staub-/Wasserschutz
Laserdiode
Laserklasse
Temperaturbereich
Abmessungen
*je nach Anzahl der geschalteten Dioden
TECHNICAL SPECIFICATIONS
self-leveling range
accuracy
number of lines
number of dots
working range
w/o receiver
with receiver
sector angle Hz line
sector angle V line
power supply
operating time*
dust / water protection
laser diode
laser class
temperature range
dimensions
*depends on quantity of powered diodes
FUNKTIONEN
• selbstnivellierend
• 2 Laserlinien (Hz + V) bilden ein
Laserkreuz
• 5 Laserpunkte: vorn, links, rechts,
Decke, Boden
• Abschaltung der Selbstnivellier-
funktion für Manuelleinsatz
• optischer und akustischer Alarm,
wenn außerhalb des Selbstnivellier-
bereiches
• Einsatz mit Empfänger (optional)
FEATURES
• self-levelling
• 2 laser lines (Hz + V) form a laser
cross
• 5 laser dots: front, left, right,
ceiling, floor
• self-leveling function can be swit-
ched off for manual use
• audible and visual alarm when out
of level
• use with receiver (optional)

4
Selection PRO
BBEDIENELEMENTE
1) AN/AUS-Schalter
2) Tastatur
3) Laserausgangsfenster Laserpunkte
4) Laserausgangsfenster Laserlinien
5) Batteriefachdeckel
6) ¼“-Gewinde für Universalhalterung
7) ¼“-Adapter für Gerät
8) Lochöffnung für Wandhängung
9) Schlitz für Riemenbefestigung
10) Befestigungsschraube f. Halterung
11) Magnete
12) 5/8“-Gewinde f. Stativbefestigung

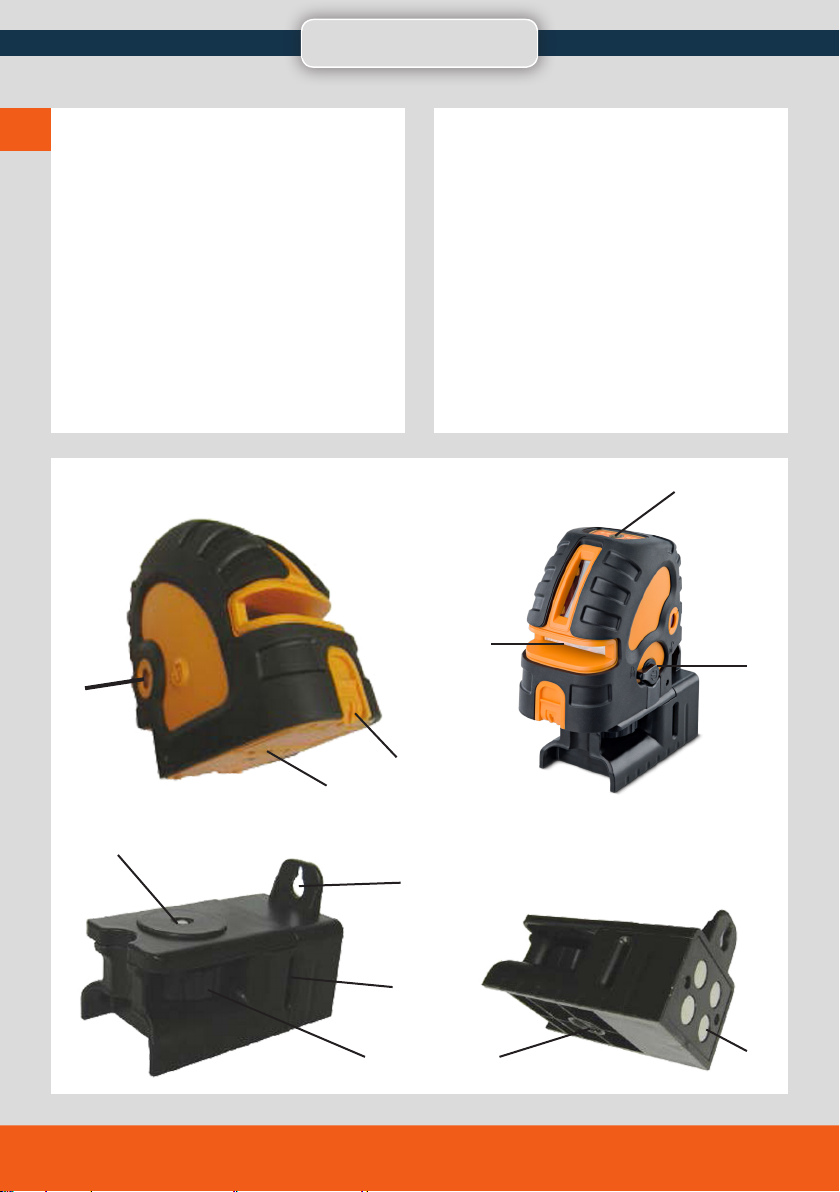

OPERATIONAL ELEMENTS
1) ON/OFF switch
2) Keypad
3) Laser emitting window laser dots
4) Laser emitting window laser lines
5) Battery compartment cover
6) ¼“ thread for universal mount
7) ¼“ adapter for instrument
8) Hole for hanging position
9) Slot for belt fixing
10) Fixing screw for universal mount
11) Magnets
12) 5/8“ thread for tripod
1
1110 12
2
3
7
6
4
5
8
9

5
Selection PRO
B
BEDIENFELD
1) LED Horizontallinie
2) LED Vertikallinie
3) Taste Pulsfunktion
4) LED Punktfunktion
5) AN/AUS-LED
6) Taste ein/aus Laserpunkte
7) LED MANUELL-Funktion
8) Taste ein/aus Laserlinien

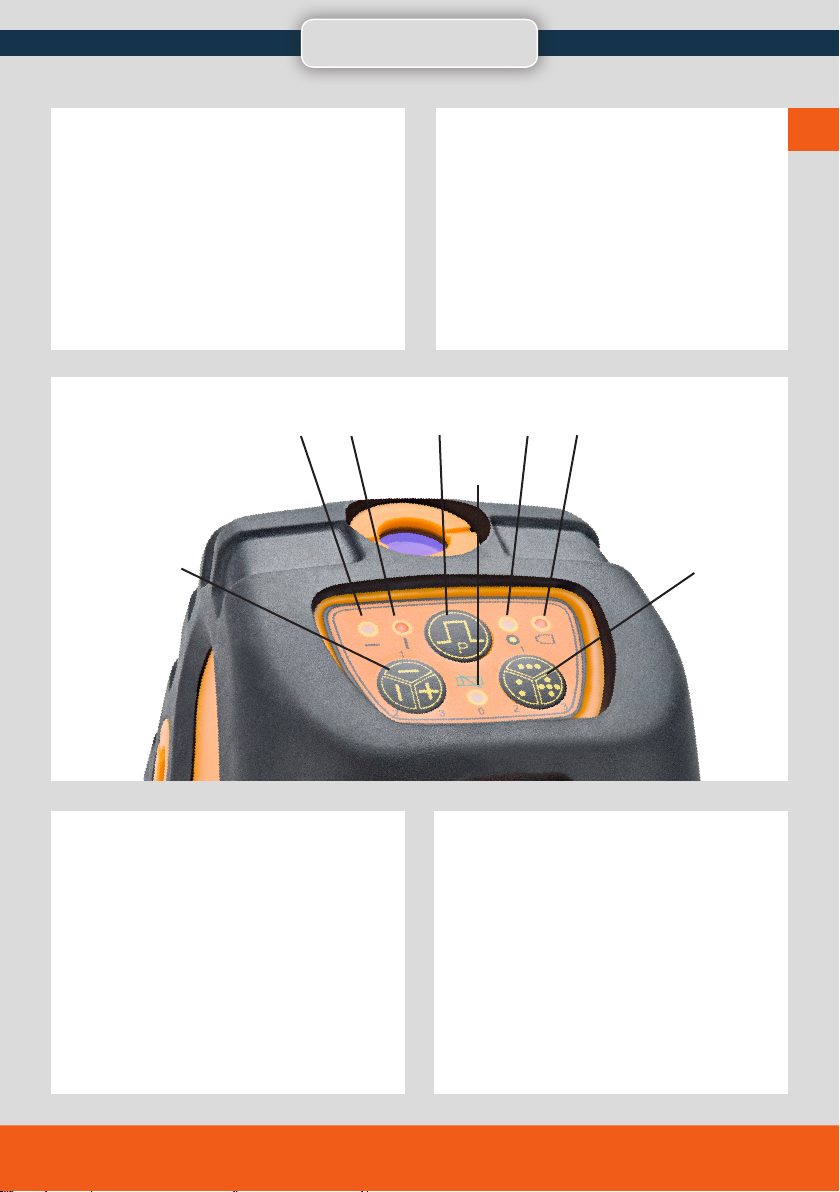

KEYPAD
1) LED horizontal line
2) LED vertical line
3) Button pulse function
4) LED laser dot function
5) ON/OFF-LED
6) Button on/off laser dots
7) LED MANUAL function
8) Button on/off laser lines
1245
6
7
8
3
STROMVERSORGUNG
Gerät vom Fuß abschrauben und Bat-
teriefach am Boden aufklappen.
3 x AA Alkalinebatterien einlegen (Po-
larität beachten). Batteriefach wieder
schließen und Gerät auf Fuß befesti-
gen. Das Gerät ist nun betriebsbereit.
Wenn die Batterie-LED der Tastatur zu
blinken beginnt, müssen die Batterien
ersetzt werden.
POWER SUPPLY
Unscrew the instrument from the base
part and open battery compartment.
Put in 3 x AA Alkaline batteries (take
care of correct polarity). Close battery
compartment and fix instrument on
base part again.

6
Selection PRO
CBEDIENUNG
Gerät aufstellen:
1. direkt auf dem Boden
2. auf die im Lieferumfang enthaltene
Halterung aufschrauben und auf
einem Stativ befestigen
3. mit den Magneten der Halterung
an einer magnetischen Fläche
befestigen
4. mit dem Loch der Halterung an
einer Schraube aufhängen
5. mit der Riemenhalterung an einer
Säule befestigen
OPERATION
Setting up the laser:
1. on the floor
2. fix the laser with the mount
supplied with the kit and connect
it with a tripod
3. fix the magnets of the mount onto
a magnetic surface (steel plate)
4. set up the laser in a hanging
position by means of the hole of
the mount
5. fix on a column by means of the
fixing strap
EINSCHALTEN
AN/AUS-Schalter in Position ON dre-
hen. Das Gerät ist nun betriebsbereit.
Steht das Gerät zu schräg (außerhalb
des Selbstnivellierbereiches), ertönt ein
akustisches Warnsignal. Eingeschal-
tete Laserlinien blinken als zusätzliche
Warnung.
Zum Ausschalten AN/AUS-Knopf wie-
der in Position OFF drehen. Das Gerät
ist nun ausgeschaltet.
MERKE: Bevor das Gerät in den Koffer
gepackt wird, AN/AUS-Knopf immer in
Position OFF stellen! Ein akustisches
Warnsignal ertönt, wenn dies einmal
übersehen wurde.
SWITCH ON
Switch instrument on by turning ON/
OFF knob in position ON. Instrument
is now ready for use. An audible and
optical (blinking lines) alarm indicates
if the instrument was set up outside of
compensator range. Set up instrument
on a more even surface.
To switch instrument off turn ON/OFF
knob back to OFF position. Instrument
is now switched off.
NOTE: During transport ON/OFF knob
(compensator lock) must be set to
OFF. Disregard may lead to damages
of the compensator.
An / On Aus / Off

7
Selection PRO
C
Taste Laserlinie einmal
drücken, um die horizon-
tale Linie zu schalten.
Taste Laserlinie erneut
drücken, um die vertikale
Linie zu schalten.
Taste Laserlinie nochmals
drücken, um beide Linien
zu schalten.
Taste Laserlinie noch
einmal drücken, um die
Laserlinien wieder auszu-
schalten.

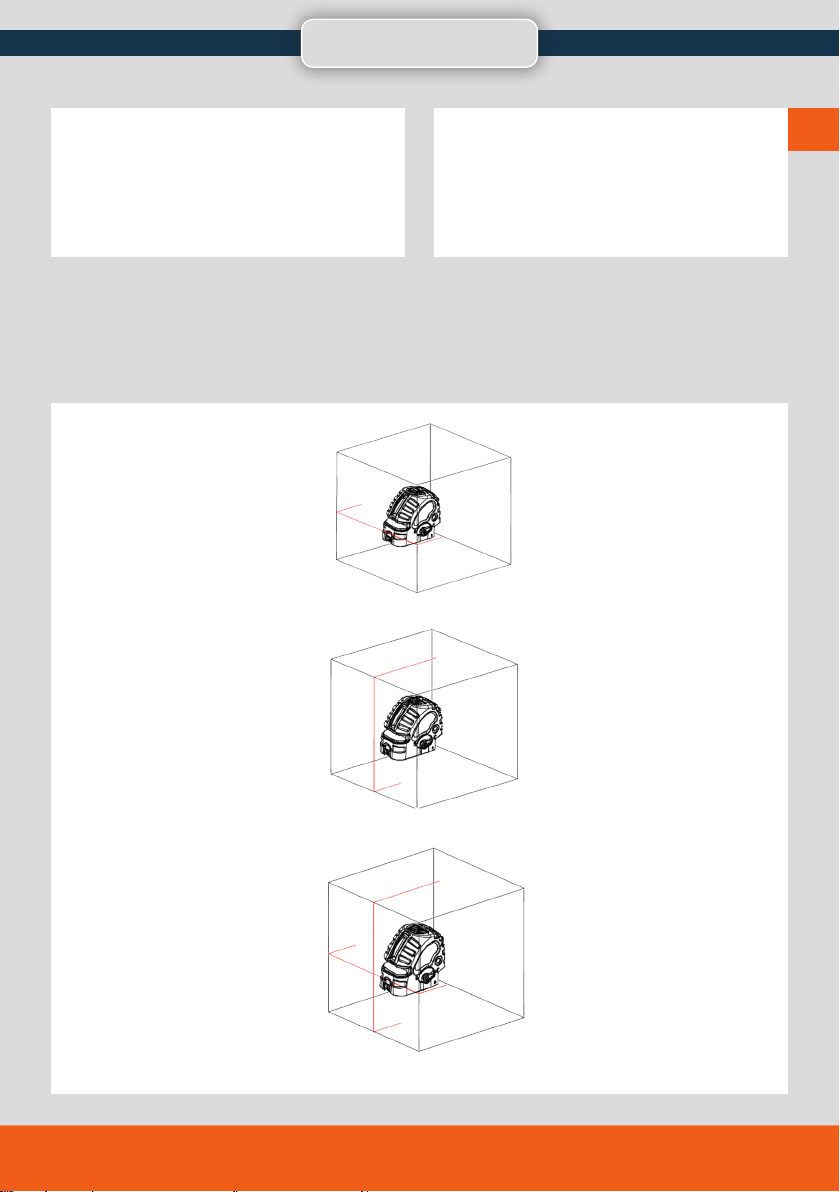

Press button laser lines
once to project the hori-
zontal line.
Press button laser line a
second time to project
the vertical line.
Press button laser lines a
third time to project both
laser lines.
Press button laser lines
again to switch all laser
lines off.
SCHALTBARE LASERLINIEN UND
LASERPUNKTE
Gerät einschalten (AN/AUS-Schalter in
Position ON bringen).
SWITCHABLE LASER LINES AND
LASER DOTS
Switch instrument on (set ON/OFF
switch to ON position).

8
Selection PRO
CTaste Laserpunkte einmal
drücken, um die Punkte
rechts, links und hinten
zu schalten.
Taste Laserpunkte noch
einmal drücken, um die
Punkte oben und unten
zu schalten.
Taste erneut drücken,
um alle Laserpunkte zu
schalten.
Taste noch einmal drü-
cken, um alle Laserpunk-
te auszuschalten.
Beide Tasten (Laserpunkt
schalten und Laserlinie
schalten) drücken, um
alle verfügbaren Punkte
und Linien zu schalten.
Press button laser dots
once to project right, left
and back dot.
Press button laser dots
again to project top and
bottom dot.
Press button laser dots
once more to project all
laser dots.
Press button laser dots
again to switch off all
laser dots.
Press both buttons („ena-
ble laser dots“ and „ena-
ble laser lines“) to switch
on all available laser lines
and dots.

9
Selection PRO
D
MANUELL-FUNKTION
Wenn das Gerät sich in OFF-Position
befindet, Taste Laserlinie oder La-
serpunkt einmal drücken, um die
MANUELL-Funktion einzuschalten; die
AN/AUS-LED leuchtet, die MANUELL-
LED blinkt, Laserlinie / Laserpunkte
sind geschaltet. Nun kann das Gerät
auch schräg eingesetzt werden; der
Kompensatoralarm ist ausgeschaltet.
Alle Linien und Punkte können nun -
wie vorher beschrieben - geschaltet
werden. Mit Taste Laserlinie / Laser-
punkt MANUELL-Funktion auch wieder
ausschalten.
MANUAL FUNCTION
If the instrument is in OFF position
press button laser line or laser dot once
to enter into MANUAL function; ON/
OFF LED is illuminated, MANUAL LED
is blinking, laser line / laser dots are
on. Now the instrument can be used
in slope mode, compensator alarm
is off. All lines and dots can now be
switched as described earlier. Switch
off MANUAL function with button laser
line / laser dots.
EMPFÄNGERBETRIEB
Der CrossPointer5 SP kann zur Verlän-
gerung des Arbeitsbereiches oder bei
Einsatz unter ungünstigen Lichtverhält-
nissen mit dem Empfänger FR 55-M
eingesetzt werden. Der Empfänger ist
optional erhältlich (nicht im Lieferum-
fang enthalten).
Gewünschte Laserlinien schalten und
Taste Pulsfunktion am CrossPointer5
SP drücken (Kontrolllampe für die
entsprechenden Laserlinien blinkt).
Nun sind die gewählten Laserlinien auf
Empfängerbetrieb umgeschaltet (die
Laserlinien sind dann etwas schwächer
sichtbar).
Der Arbeitsbereich kann somit auf
80 m erweitert werden. Weitere
Hinweise siehe Bedienungsanleitung
des Empfängers FR 55-M (Art.-Nr.
500520).
Taste Pulsfunktion erneut drücken, um
die Pulsfunktion wieder zu verlassen.
USE WITH RECEIVER
To prolong the working range or
at unfavourable light conditions
CrossPointer5 SP can be used with the
optional receiver FR 55-M (not included
in this kit).
Switch on desired laser lines and press
button pulse function on CrossPointer5
SP (LED for according lines flashes).
The selected laser lines are now
switched for using with a receiver (the
visibility of the laser lines is weaker in
this mode).
With this the working range can be
extended up to 80 meters. More
detailed information can be found
in user manual of FR 55-M (ref. no.
500520).
Press button pulse function again to
quit the pulse function mode.

10
Selection PRO
EWARN- UND SICHERHEITSHINWEISE
• Richten Sie sich nach den Anwei-
sungen der Bedienungsanleitung.
• Anleitung vor Benutzung des Gerä-
tes lesen.
• Blicken Sie niemals in den Laser-
strahl, auch nicht mit optischen In-
strumenten. Es besteht die Gefahr
von Augenschäden.
• Laserstrahl nicht auf Personen
richten.
• Die Laserebene soll sich über der
Augenhöhe von Personen befin-
den.
• Niemals das Gehäuse öffnen.
Reparaturen nur vom autorisierten
Fachhändler durchführen lassen
• Keine Warn- oder Sicherheitshin-
weise entfernen
• Lasergerät nicht in Kinderhände
gelangen lassen.
• Gerät nicht in explosionsgefährde-
ter Umgebung betreiben.
• Diese Gebrauchsanleitung ist
aufzubewahren und bei Weitergabe
der Lasereinrichtung mitzugeben.
SAFETY INSTRUCTIONS
• Follow up instructions given in
user manual.
• Do not stare into beam. Laser
beam can lead to eye injury. A
direct look into the beam (even
from greater distance) can cause
damage to your eyes. Do not aim
laser beam at persons or animals.
• The laser plane should be set up
above eye level of persons.
• Use instrument for measuring jobs
only.
• Do not open instrument housing.
Repairs should be carried out by
authorized workshops only. Please
contact your local dealer.
• Do not remove warning labels or
safety instructions.
• Keep instrument away from child-
ren.
• Do not use instrument in explosive
environment.
• The user manual must always be
kept with the instrument.

11
Selection PRO
E
LASERKLASSIFIZIERUNG
Das Gerät entspricht der Lasersicher-
heitsklasse 2 gemäß der Norm DIN IEC
60825-1:2008-5.
Das Gerät darf ohne weitere Sicher-
heitsmaßnahmen eingesetzt werden.
Das Auge ist bei zufälligem, kurzzei-
tigem Hineinsehen in den Laserstrahl
durch den Lidschlussreflex geschützt.

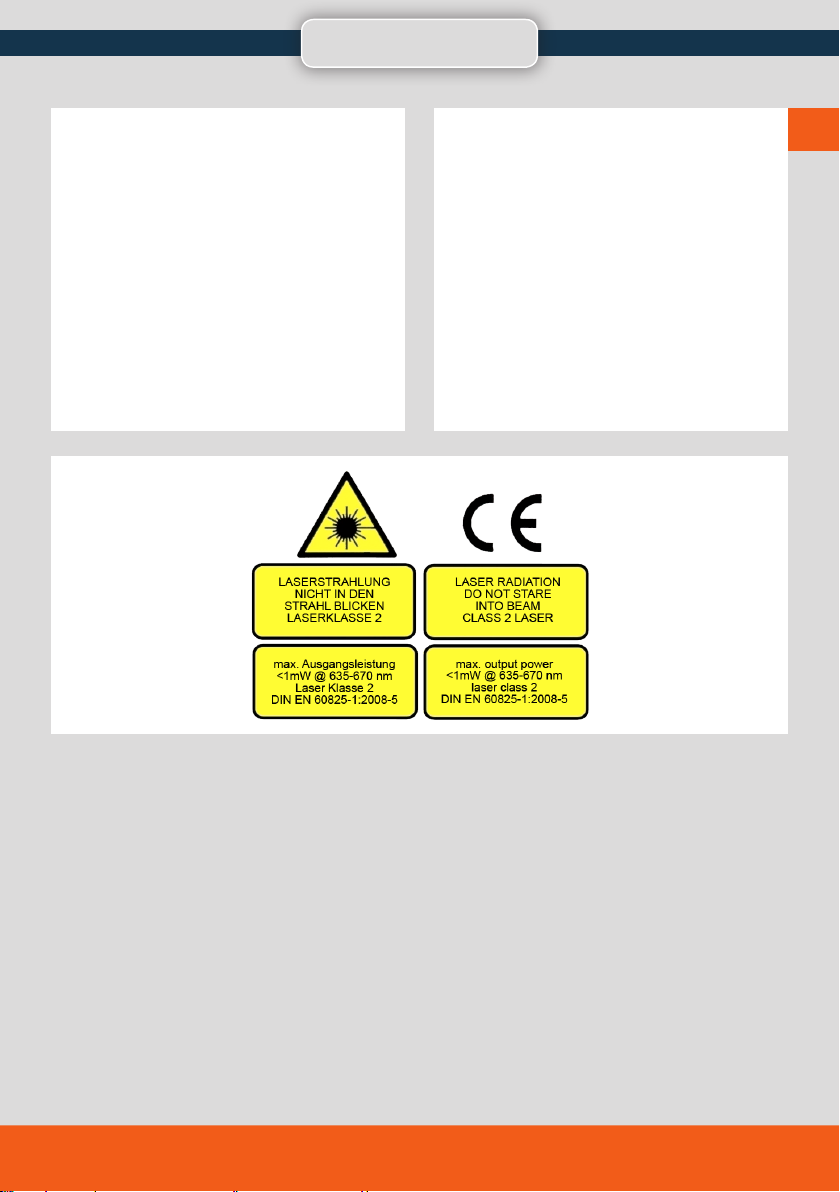

Laserwarnschilder der Klasse 2 sind
gut sichtbar am Gerät angebracht.
LASER CLASSIFICATION
The instrument is a laser class 2 laser
product according to DIN IEC 60825-
1:2008-5.
It is allowed to use unit without further
safety precautions.
Eye protection is normally secured by
aversion responses and the blink reflex.
The laser instrument is marked with
class 2 warning labels.

12
Selection PRO
E
UMGANG UND PFLEGE
Messinstrumente generell sorgsam
behandeln.
Nach Benutzung mit weichem Tuch
reinigen (ggfs. Tuch in etwas Wasser
tränken).
Wenn das Gerät feucht war, sorgsam
trocknen. Erst in den Koffer oder die
Tasche packen, wenn es absolut tro-
cken ist.
Transport nur in Originalbehälter oder
-tasche.
WICHTIG: Bevor das Gerät in den
Behälter gepackt wird, muss der Fuß
immer in Position „OFF“ stehen! (Somit
ist der Kompensator blockiert und ge-
gen Beschädigung geschützt).
BESTIMMUNGSGEMÄSSE
VERWENDUNG
Das Gerät sendet einen sichtbaren
Laserstrahl aus, um z.B. folgende Mes-
saufgaben durchzuführen: Ermittlung
von Höhen, Ausrichtung von horizonta-
len Ebenen.
INTENDED USE OF INSTRUMENT
The instrument emits a visible laser
beam in order to carry out the fol-
lowing measuring tasks (depending
on instrument): Setting up heights,
horizontal planes.
CARE AND CLEANING
Handle measuring instruments with
care.
Clean with soft cloth only after any
use. If necessary damp cloth with
some water.
If instrument is wet clean and dry it ca-
refully. Pack it up only if it is perfectly
dry.
Transport in original container / case
only.
NOTE: During transport the base must
be set to position „OFF“. Disregard
may lead to damage of compensator.

13
Selection PRO
E
ELEKTROMAGNETISCHE VERTRÄG-
LICHKEIT
Es kann nicht generell ausgeschlossen
werden, dass das Gerät andere Geräte
stört (z.B. Navigationseinrichtungen);
durch andere Geräte gestört wird (z.B.
elektromagnetische Strahlung bei er-
höhter Feldstärke z.B. in der unmittel-
baren Nähe von Industrieanlagen oder
Rundfunksendern).
ELECTROMAGNETIC ACCEPTABILITY
(EMC)
It cannot be completely excluded that
this instrument will disturb other instru-
ments (e.g. navigation systems);
will be disturbed by other instruments
(e.g. intensive electromagnetic radia-
tion nearby industrial facilities or radio
transmitters).
UMSTÄNDE, DIE DAS MESSERGEBNIS
VERFÄLSCHEN KÖNNEN
Messungen durch Glas- oder Plastik-
scheiben; verschmutzte Laseraustritts-
fenster; Sturz oder starker Stoß. Bitte
Genauigkeit überprüfen.
Große Temperaturveränderungen:
Wenn das Gerät aus warmer Umge-
bung in eine kalte oder umgekehrt
gebracht wird, vor Benutzung einige
Minuten warten.
SPECIFIC REASONS FOR ERRONEOUS
MEASURING RESULTS
Measurements through glass or plastic
windows; dirty laser emitting windows;
after instrument has been dropped or
hit. Please check accuracy.
Large fluctuation of temperature: If
instrument will be used in cold areas
after it has been stored in warm areas
(or the other way around) please wait
some minutes before carrying out mea-
surements.

14
Selection PRO
E
GARANTIE
Die Garantiezeit beträgt zwei (2) Jahre,
beginnend mit dem Verkaufsdatum. Die
Garantie erstreckt sich nur auf Mängel
wie Material- oder Herstellungsfehler,
sowie die Nichterfüllung zugesicherter
Eigenschaften. Ein Garantieanspruch
besteht nur bei bestimmungsgemäßer
Verwendung. Mechanischer Verschleiß
und äußerliche Zerstörung durch Ge-
waltanwendung und Sturz unterliegen
nicht der Garantie. Der Garantiean-
spruch erlischt, wenn das Gehäuse ge-
öffnet wurde. Der Hersteller behält sich
vor, im Garantiefall die schadhaften
Teile instand zu setzen bzw. das Gerät
gegen ein gleiches oder ähnliches (mit
gleichen technischen Daten) auszutau-
schen. Ebenso gilt das Auslaufen der
Batterie nicht als Garantiefall.
WARRANTY
This product is warranted by the
manufacturer to the original purchaser
to be free from defects in material
and workmanship under normal use
for a period of two (2) years from the
date of purchase. During the warranty
period, and upon proof of purchase,
the product will be repaired or repla-
ced (with the same or similar model at
manufacturers option), without charge
for either parts or labour. In case of a
defect please contact the dealer where
you originally purchased this product.
The warranty will not apply to this
product if it has been misused, abused
or altered. Without limiting the forego-
ing, leakage of the battery, bending or
dropping the unit are presumed to be
defects resulting from misuse or abuse.
CE-KONFORMITÄT
Das Gerät hat das CE-Zeichen gemäß
den Normen EN 61010-1:2001 +
Korr. 1 + 2, IEC 60825-1:2008-5.
CE-CONFORMITY
Instrument has CE-mark according to
EN 61010-1:2001 + corr. 1 + 2, IEC
60825-1:2008-5.

15
Selection PRO
E
HAFTUNGSAUSSCHLUSS
Der Benutzer dieses Produktes ist an-
gehalten, sich exakt an die Anweisun-
gen der Bedienungsanleitung zu halten.
Alle Geräte sind vor der Auslieferung
genauestens überprüft worden. Der
Anwender sollte sich trotzdem vor
jeder Anwendung von der Genauigkeit
des Gerätes überzeugen.
Der Hersteller und sein Vertreter haften
nicht für fehlerhafte oder absichtlich
falsche Verwendung sowie daraus
eventuell resultierende Folgeschäden
und entgangenen Gewinn.
Der Hersteller und sein Vertreter haften
nicht für Folgeschäden und entgange-
nen Gewinn durch Naturkatastrophen
wie z.B. Erdbeben, Sturm, Flut, usw.
sowie Feuer, Unfall, Eingriffe durch
Dritte oder einer Verwendung außer-
halb der üblichen Einsatzbereiche.
Der Hersteller und sein Vertreter haften
nicht für Schäden und entgangenen
Gewinn durch geänderte oder verlorene
Daten, Unterbrechung des Geschäfts-
betriebes usw., die durch das Produkt
oder die nicht mögliche Verwendung
des Produktes verursacht wurden.
Der Hersteller und sein Vertreter haften
nicht für Schäden und entgangenen
Gewinn resultierend aus einer nicht
anleitungsgemäßen Bedienung.
Der Hersteller und sein Vertreter haften
nicht für Schäden, die durch unsachge-
mäße Verwendung oder in Verbindung
mit Produkten anderer Hersteller verur-
sacht wurden.
EXCEPTIONS FROM RESPONSIBILITY
The user of this product is expected to
follow the instructions given in opera-
tors’ manual. Although all instruments
left our warehouse in perfect condition
and adjustment the user is expected
to carry out periodic checks of the
product’s accuracy and general perfor-
mance.
The manufacturer, or its representa-
tives, assumes no responsibility of
results of a faulty or intentional usage
or misuse including any direct, indirect,
consequential damage, and loss of
profits. The manufacturer, or its repre-
sentatives, assumes no responsibility
for consequential damage, and loss of
profits by any disaster (earthquake,
storm, flood etc.), fire, accident, or an
act of a third party and/or a usage in
other than usual conditions.
The manufacturer, or its representati-
ves, assumes no responsibility for any
damage, and loss of profits due to a
change of data, loss of data and in-
terruption of business etc., caused by
using the product or an unusable pro-
duct.The manufacturer, or its represen-
tatives, assumes no responsibility for
any damage, and loss of profits caused
by usage other than explained in the
user manual.
The manufacturer, or its representa-
tives, assumes no responsibility for
damage caused by wrong movement
or action due to connecting with other
products.

Technische Änderungen vorbehalten.
All instruments subject to technical changes.
03/2012
DS-Messwerkzeuge
Goethestr. 5
D-65604 Elz
TEL [phone]
FAX [phone]
E-Mail: [email protected]
