Gessi 39601 Troubleshooting guide

Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]
Art. 39601
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
PROGRAMA MEZCLADORES BAÑO

2
CAUTION - WARNING
1 - WARNING!! PLEASE TAKE NOTICE THAT the suggested maximum pressure and/or temperature
MUST NEVER BE EXCEEDED, as it may damage and/or cause ruptures and/or leakages and/or
even break the product, and present a potential hazard and danger to safety, health and/or property.
Following are the technical data with respect to the installation of Gessi plumbing products.
►Workingpressureshouldnotbelowerthan0,5bar(7,25psi)andnotbehigherthan5bar(72Psi).In
case of higher working pressure use a pressure reducer valve.
►Maximumtestinstallationpressure:8bar(116psi).
►Avoidmajorpressuredi󰀨erencesbetweenhotandcoldwatersupply.Di󰀨erencesinpressure,water
with high mineral content, and soapy substances can corrode the internal and external parts of the
hoses and slowly weaken the materials thereby causing leakage.
►MaximumworkingtemperatureforGessiproductsis70°C(158°F).
2 - WARNING!! PLEASE TAKE NOTICE THAT the product should never be used as a tool, hammer or for
any purposes other than the one it has been designed for.
3 - WARNING!! PLEASE TAKE NOTICE THAT the product should always be installed and tested by a
professional plumber.
4 - WARNING!! For product installation, please refer to the LOCAL PLUMBING CODE.
5 - WARNING!! PLEASE TAKE NOTICE THAT electric cables should never be attached to the product as
they may present a health and safety hazard.
6 - WARNING!! PLEASETAKE NOTICE THAT heavy objects should never be placed on or dropped
on the product as they may damage the same and cause splinters, which may present a health and
safety hazard.
7 - WARNING!! PLEASE TAKE NOTICE THAT the instructions manual should carefully read before
installation and the installation procedure provided therein must be properly followed and complied
with.
8 - WARNING!! PLEASE TAKE NOTICE THAT during installation the use of excessive force should be
avoided in order to prevent damage to the product and/or its components and pieces. NEVER force a
component or piece into another. NEVER force screws or over tighten screws.
9 - WARNING!! No one uses aluminum FITTINGS for water connections.

3
ATTENTION - AVERTISSEMENT
1 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE la pression et/ou la température
maximum suggérée NE DOIT JAMAIS ETRE DEPASSEE, car elle pourrait abîmer et/ou provoquer
des ruptures et/ou des fuites et/ou des pannes du produit et, donc, représenter un risque et danger
potentiel pour la sécurité, la santé et/ou les choses. Ci-dessous nous indiquons les données
techniques concernant l’installation des produits sanitaires Gessi.
►Lapressiondeservicenedoitpasêtreinférieureà0,5bar(7,25psi)etsupérieureà5bar(72Psi).En
cas de pressions de service plus hautes utiliser une soupape de réduction de la pression.
►Pressionmaximumd’essaiàl’installation:8bar(116psi).
►Eviterdesdifférencesdepressionimportantesentrel’alimentationdel’eauchaudeetcelledel’eau
froide. Les différences de pression, l’eau avec une haute teneur minérale et les substances savonnées
peuvent corroder les parties internes et externes des flexibles et, lentement, affaiblir les matières en
provoquant des fuites.
►LatempératuremaximumdeservicepourlesproduitsGessiest70°C(158°F).
2 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitnedoitjamaisêtreutilisé
comme outil, marteau ou pour tout autre but, autre que celui pour lequel il a été conçu.
3 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitdoitêtretoujoursinstallé
et testé par un plombier professionnel.
4 - ATTENTION!! Pour l’installation du produit, référez-vous au LOCAL PLUMBING CODE, s.v.p.
5 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les câbles électriques ne doivent
jamaisêtrereliésauproduitcarilspourraientreprésenterundangerpourlasécuritéetlasanté.
6 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUElesobjetslourdsnedoiventjamais
êtreposésoufaittombersurleproduit,carilpeuventprovoquerlaprojectiond’éclatsetreprésenter
un danger pour la sécurité et la santé.
7 - ATTENTION!!NOUS VOUSPRIONS DETENIR COMPTE QUE le manuel d’instructionsdoit être
lu attentivement avant l’installation et que les procédures d’installation prévues ici doivent être
adéquatement suivies et respectées.
8 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE, pendant l’installation, il faut éviter
l’emploid’uneforceexcessivedesorteàéviterdesdommagesauproduitet/ouàsescomposantset
pièces.NEJAMAISforceruncomposantouunepièceàl’intérieurd’uneautre.NEJAMAISforcerles
vis et ne pas les serrer excessivement.
9 - ATTENTION!! Ne pas utiliser raccords de aluminium pour les connexions de l’eau.

4
CUIDADO - ADVERTENCIA
1 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTAQUE NUNCA la presión y/o la temperatura
máximaaconsejadaNOTIENEQUESERSUPERADA,yaquepodríadañary/ocausarrupturasy/o
pérdidasy/oaveríasdelproductoy,porlotanto,representarunriesgoyunpeligropotencialpara
la seguridad, la saludad y/o la propiedad. A continuación Les proporcionamos los datos técnicos
relativosalainstalacióndelosproductosdegriferíaGessi.
►Lapresióndeejercicionotienequeserinferiora0,5bar(7,25psi)ysuperiora5bar(72Psi).Encaso
depresionesdeejerciciomayores,utilicenunaválvuladereduccióndelapresión.
►Presiónmáximadeensayodurantelainstalación:8bar(116psi).
►Evitengrandesdiferenciasdepresiónentrelaalimentacióndelaguafríayaquelladelaguacaliente.
Lasdiferenciasdepresión,elaguaconunalatocontenidomineralylassustanciasjabonosaspueden
corroer las partes interiores y exteriores de los flexos y, lentamente, e, lentamente, debilitar los
materiales causando pérdidas.
►LatemperaturamáximadeejercicioparalosproductosGessies70°C(158°F).
2 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca el producto no tiene que ser
utilizadocomoenlugardeherramienta,martillosoparanalidadesdiferentesdeaquellasparalas
cualeshasidodiseñado.
3 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el producto tiene que ser instalado y
ensayado siempre por un fontanero profesional.
4 - ¡CUIDADO!! Para la instalación del producto Les rogamos que contacten con el LOCAL PLUMBING
CODE.
5 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca los cables eléctricos no tiene
queserconectadoalproductoyaquepodríanrepresentarunpeligroparalaseguridadylasalud.
6 - ¡CUIDADO!!LESROGAMOSQUETENGANENCUENTAQUEnuncaobjetospesadosnotienen
queserapoyadosodejadoscaersobreelproductoyaquepodríancausarlaproyeccióndeastillasy
representar un peligro para la seguridad y la salud.
7 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el manual de instrucción tiene
que ser leído con cuidado antes de la instalación y que hay que cumplir adecuadamente con los
procedimientos de instalación proporcionados.
8 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE, durante la instalación, hay que evitar
elusodeunafuerzaexcesivademaneraquesepuedanevitardañosdelproductoy/ocomponentesy
piezas. NO fuercen NUNCA un componente o una pieza, la una dentro de la otra. NO fuercen NUNCA
los tornillos y no los cierren excesivamente.
9 - ¡CUIDADO!! No utilicen ACCESORIOS de aluminio para las conexiones del agua.

5

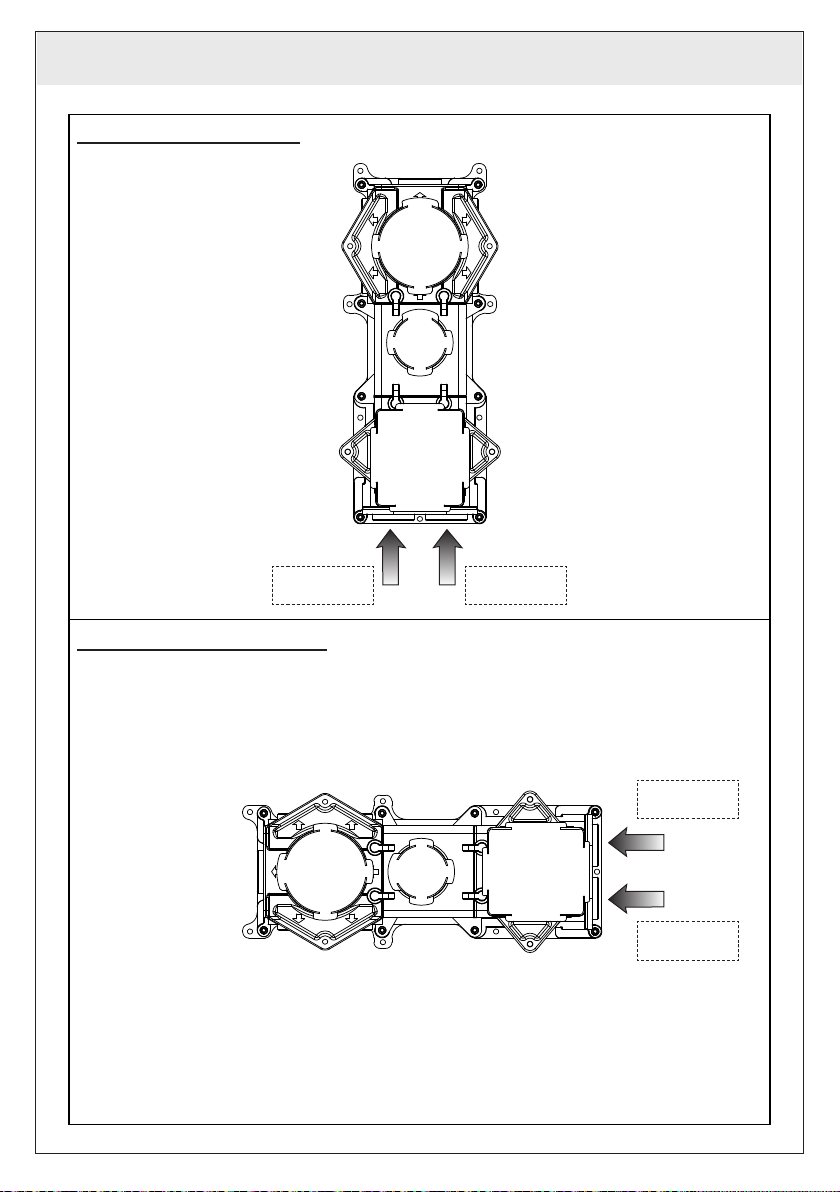

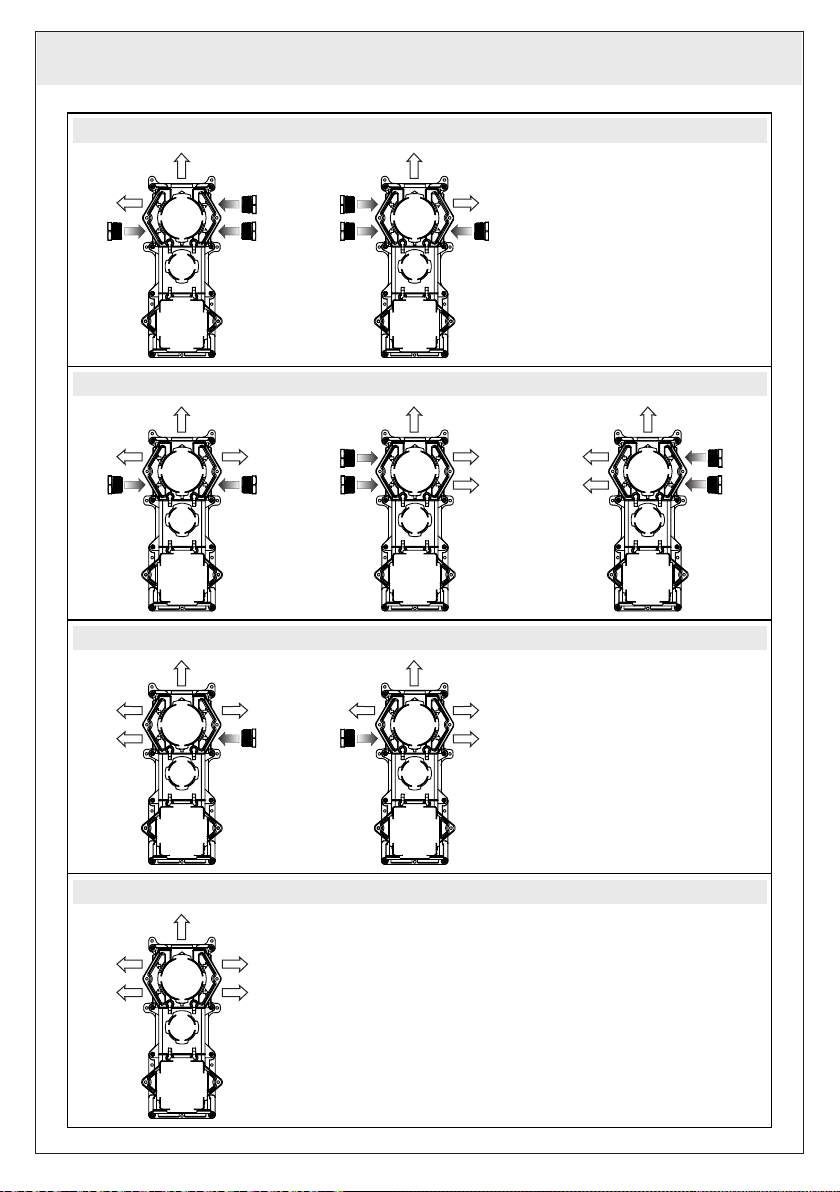

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
G3/4”
Hot
G3/4”
Outlet
G3/4”
Cold
G3/4”
Outlet

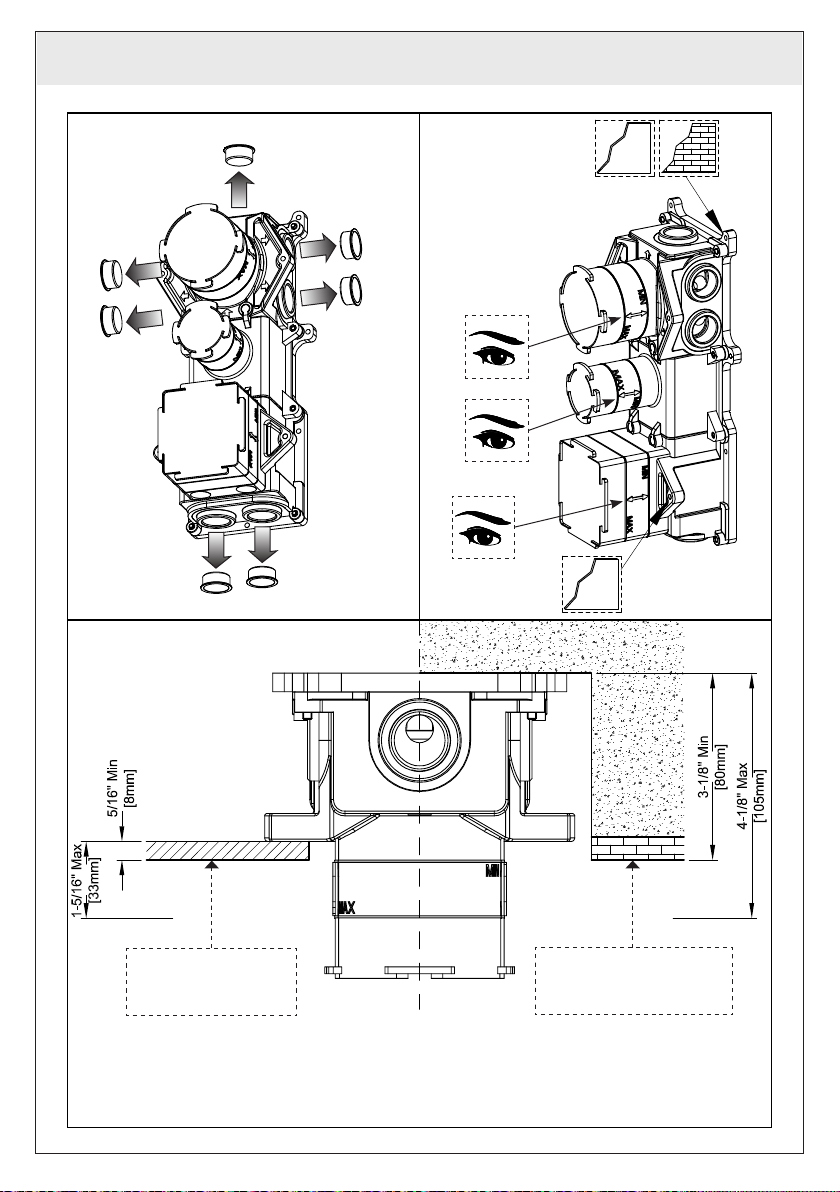

Recommended height
from ground.
G3/4”
Outlet G3/4”
Outlet
G3/4”
Outlet

6
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Technical data of the mixer:
-Minimumworkingpressure7,25psi[0,5bar]
-Maximumworkingpressure72psi[5bar]
-Recommendedworkingpressure43,5psi[3bar](incaseofwaterpressurehigherthan72psi[5bar]it
isrecommendedtoinstallpressurereducers)
- Maximumtestinstallationpressure116psi[8bar]
-Avoidmajorpressuredi󰀨erencesbetweenhotandcoldwatersupply.Di󰀨erencesin pressure, water
with high mineral content, and soapy substances can corrode the internal and external parts of the
hoses and slowly weaken the materials thereby causing leakage
-Safetylockat100°F[38°C]
-Safetylockformaxtemperatureat120°F[49°C]
-Mixer’sminimuminfeedoperatingtemperature37°F[3°C]-recommended59°F[15°C]-COLD
-Mixer’smaximuminfeedoperatingtemperature176°F[80°C]-recommended149°F[65°C]-HOT
-Recommendedthermaldifferential122°F[50°C]
- Safety system with flow stop in case of lack of one of the two waters
Operation:
- Either with gas or electric accumulation boilers
- Centralised systems
-Wallboilers
- Filters in stainless steel for the treatment of impurities
Warning: contact the plumber for the choice of the best water heating device.
Données techniques du mitigeur:
-Pressionminimumd’exercice7,25psi[0,5bar]
-Pressionmaximumd’exercice72psi[5bar]
-Pressiond’exerciceconseillée43,5psi[3bar](encasdepressiondel’eausupérieureaux72psi[5bar]
nousconseillonsl’installationderéducteursdepression)
- Pressionmaximumd’essaiàl’installation116psi[8bar]
- Eviter des différences de pression importantes entre l’alimentation de l’eau chaude et celle de l’eau
froide. Les différences de pression, l’eau avec une haute teneur minérale et les substances savonnées
peuvent corroder les parties internes et externes des flexibles et, lentement, affaiblir les matières en
provoquant des fuites
-Blocdesécuritéà100°F[38°C]
-Blocagedesécuritépourtempératuremaxà120°F[49°C]
-Température minimum d’exercice en entrée dans le mitigeur 37°F [3°C] - conseillée 59°F [15°C] -
FROIDE
-Températuremaximumd’exerciceenentréedanslemitigeur176°F[80°C]-conseillée149°F[65°C]-
CHAUDE
-Différentielthermiqueconseillé122°F[50°C]
- Système de sécurité avec le bloc de la distribution en cas de manque d’une des deux eaux
Fonctionnement:
-Soitavecdeschauffe-eauxàgaz,électriquesàaccumulation
- Installations centrales
- Chaudières au mur
- Filtres en acier inox pour le traitement des impuretés
Attention: consulter le plombier pour le choix du dispositif de réchauffement de l’eau le plus approprié.
Datos técnicos mezclador:
-Presiónmínimadeejercicio7,25psi[0,5bar]
-Presiónmáximadeejercicio72psi[5bar]
-Presióndeejercicioaconsejada43,5psi[3bar](encasodepresióndelaguasuperioralos72psi[5
bar],lesaconsejamosinstalarunosreductoresdepresión)

7
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
- Presiónmáximadeensayodurantelainstalación116psi[8bar]
-Evitengrandesdiferenciasdepresiónentrelaalimentacióndelaguafríayaquelladelaguacaliente.
Lasdiferenciasdepresión,elaguaconunalatocontenidomineralylassustanciasjabonosaspueden
corroer las partes interiores y exteriores de los flexos y, lentamente, e, lentamente, debilitar los
materiales causando pérdidas
-Bloqueodeseguridada100°F[38°C]
-Bloquedeseguridadparatemperaturamáximade120°F[49°C]
-Temperaturamínimadeejercicioenentradadelmezclador37°F[3°C]-recomendada59°F[15°C]-
FRÍA
-Temperaturamáximadeejercicioenentradadelmezclador176°F[80°C]-recomendada149°F[65°C]
- CALIENTE
-Diferencialtérmicorecomendado122°F[50°C]
- Sistema de seguridad con bloqueo de seguridad en caso de falta de una de las dos aguas
Funcionamiento:
- Con calderas tanto de gas como eléctricas por acumulación
- Instalaciones centralizadas
- Calderas murales
- Filtros de acero inoxidable para el tratamiento de las impurezas
Cuidado: consúltense con Su fontanero para elegir el dispositivo de calefacción del agua más
adecuado.
Pressione - Pressure
[bar]
Uscita - Outlet [l/min]
12345
0.5 7.5 7.5 7.5 7.5 7.5
115 13.5 14.5 13.5 14.5
222 22 22.5 22 22.5
328.5 28 28.5 28.5 28.5
433 33.5 34.5 33.5 34
537.5 37.5 39 37.5 39

8
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES

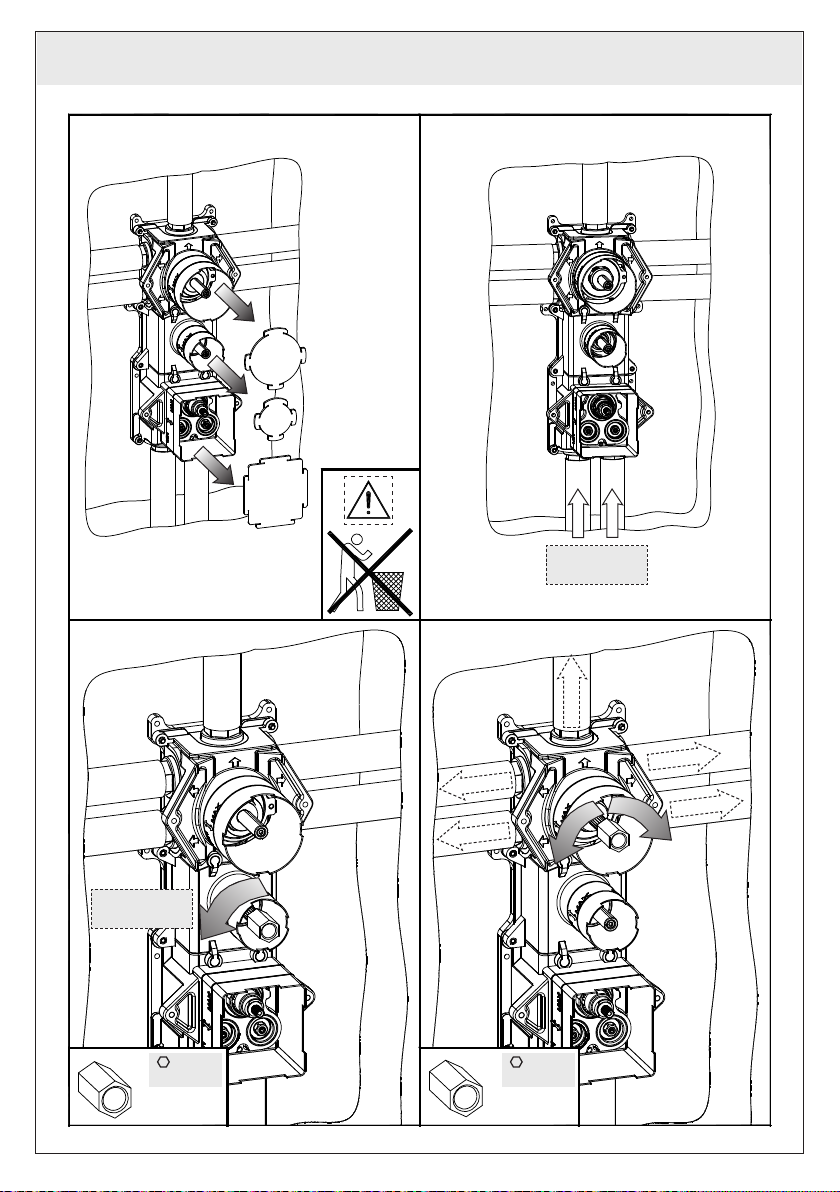

Before installation and setting to work
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the product, so that
no shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter
the product through the rinsed pipes or the general water plant and could damage the washers/ring
washers.Soltersshouldbeinstalledalsoonthegeneralsystem.Thewarrantydoesnotcovertheclaim
onthisproductresultingfromltersnotbeinginstalledinthemainwatersystem.
Seethe“MANUFACTURER’SLIMITEDWARRANTY”.
Avant l’installation et la mise en fonction.
Attention! Les tubes d’alimentation doivent être rincés avec soin avant l’installation du produit, de
façonqu’ilnerestepasderiblons,derestesdesoudureoudechanvre,oud’autressaletésàl’intérieur
des tubes. A travers les tuyauteries qui ne sont pas bien rincées ou à travers l’installation hydrique
générale,descorpsétrangerspeuvententrerdansleproduitetabîmerlesjoints/lesjointsàanneau.On
recommandeainsid’installerdesltreségalementsurlesystèmegénéral.Lagarantienecouvrepas
lesmauvaisfonctionnementsdeceproduitdanslecasoùlesltresnesoientpasinstallésauréseau
hydraulique central.
Voir “LIMITATION DE GARANTIE”.
Antes de la instalación y la puesta en función
¡Cuidado! Los tubos de alimentación tienen que ser enjuagados a fondo antes de la instalación del
productodemaneraquenoquedenvirutas,residuosdesoldaduraocáñamouotrasimpurezasenlos
tubos.Atravésdetuberíanobienenjuagadaodelaredhídricaengeneral,enelproductopuedenentrar
cuerposextrañoscapacesdedañarlosempaques/anillosdecierre.Lesrecomendamosporlotantoque
instalenlosltrosenlaplantageneraltambién.Lagarantíanocubrereclamacionessobreesteproducto
queprocedandelosltros,elcualnoseinstalaronenelsistemahídricoprincipal.
Mirarlos“LIMITESDEGARANTIADELPRODUCTOR”.
11/16”
[17 mm]
1/8”
[3 mm]
1-3/16”
[30 mm]

9
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Package content:
A - Built-in body
B-Wallgasket
C - Allen wrench
D - Stops for outlets control
E - Closing plugs for outlets
Contenu de l’emballage:
A - Corps encastrement
B - Gaine murale
C - Clé hexagonale
D-Arrêtspourcontrôledesorties
E - Bouchons pour fermeture sorties
Contenido de la caja:
A - Cuerpo por empotrar
B - Junta de pared
C - Llave hexagonal
D - Retenes para el control de las salidas
E - Tapones para el cierre de las salidas
A
B
C
D
E

10
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
2 Outlets - 2 Sorties - 2 Salidas
3 Outlets - 3 Sorties - 3 Salidas
4 Outlets - 4 Sorties - 4 Salidas
5 Outlets - 5 Sorties - 5 Salidas

11
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Atpre-installationstagechoosehowtousebuilt-inbody.Aminimumof2outletscanbeuseduptoa
maximumof5outletsinstalling,asshown,theplugscontainedinthepackagetoclogunusedoutlets.Use
the operating layouts to install the system and for proper installation and positioning of plugs.
Dans cette phase de pré-installation il faut choisir comment utiliser le corps encastrement. On peut utiliser
unminimumde2sortiesjusqu’àunmaximumde5sortieseninstallant,ainsiqu’illustré,lesbouchons
contenus dans l’emballage pour obstruer les sorties non utilisées. Utiliser les schémas de fonctionnement
pour la réalisation du système et pour la position correcte d’installation des bouchons.
Durante esta fase de pre-instalación es necesario elegir como utilizar el cuerpo por empotrar. Es posible
disfrutardeunmínimode2salidashastaunmáximode5salidasinstalando,comoilustrado,lostapones
contenidosenlacajaparaobstruirlassalidasinutilizadas.Sírvansedelosesquemasdefuncionamiento
para la realización de la instalación y para identificar la correcta posición de instalación de los tapones.
use hemp or teflon
employer chanvre ou teflon
usarcáñamooteflon
1-3/16”
[30 mm]

12
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
HORIZONTAL INSTALLATION
VERTICAL INSTALLATION
G3/4”
Calda / Hot
G3/4”
Fredda / Cold
G3/4”
Calda / Hot
G3/4”
Fredda / Cold

13
INSTALLATION - INSTALLATION - INSTALACIÓN
WARNING: graphic representation of the installation is based on the use of 5
outlets but it is the same also for all other cases mentioned before.
ATTENTION: la représentation graphique de l’installation se base sur l’emploi de
5 sorties mais est la même également pour tous les autres cas mentionnés.
CUIDADO: la representación gráca de la instalación se reere a la utilización
de 5 salidas, pero es la misma para todos los demás casos de instalación.

14
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 3
Fig. 1 Fig. 2
Plasterboard wall
Mur en placoplâtre
Pared de cartón-yeso
Tiled surface
Surface carrelée
Supercie con baldosas

15
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 6
Fig. 4 Fig. 5
Fig. 7
Y
Z
X
Y
Z
X
G3/4”
Hot
G3/4”
Cold
G3/4”
Outlet
G3/4”
Outlet
use hemp or teflon
employer chanvre ou teflon
usarcáñamooteflon
HOT COLD
G3/4”
Outlet
G3/4”
Outlet
G3/4”
Outlet

16

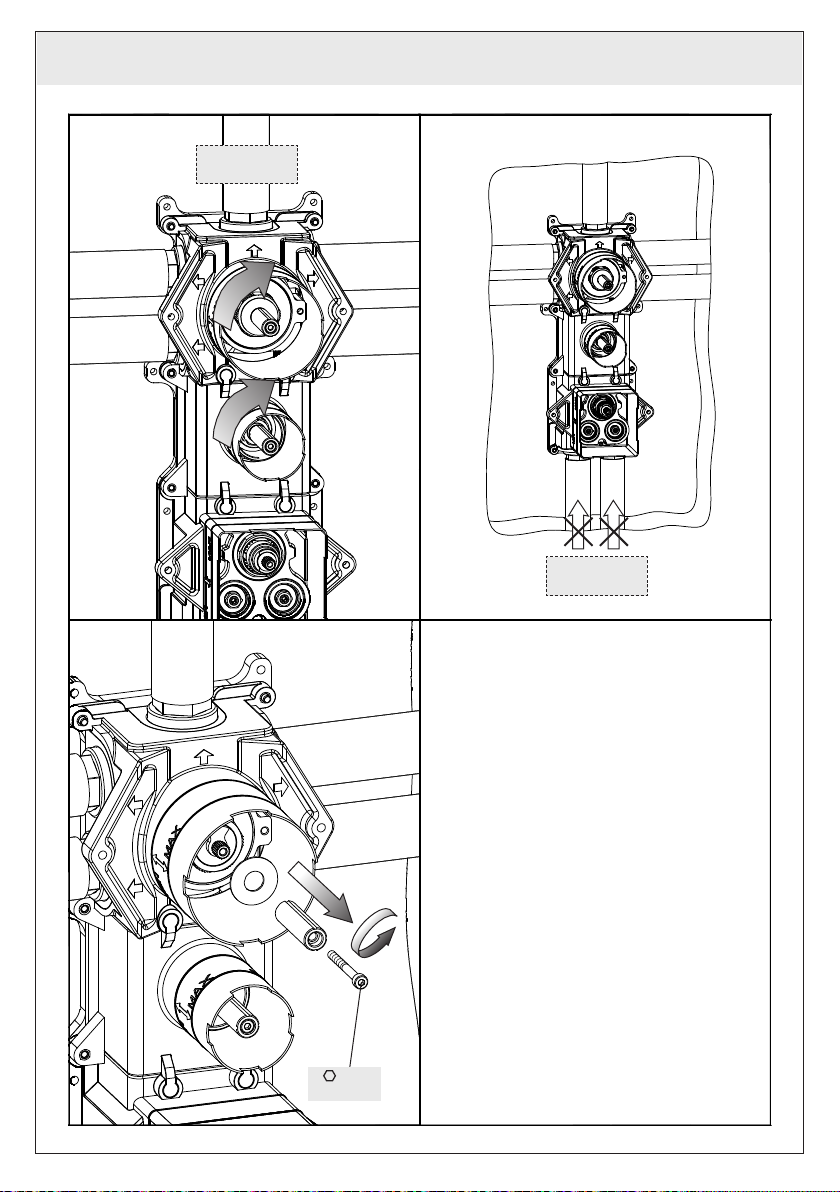

INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 10
Fig. 8 Fig. 9
Fig. 11
OPEN
OPEN
11/16”
[17 mm]
11/16”
[17 mm]

17
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 14
Fig. 12 Fig. 13
CLOSE
1/8”
[3 mm]
CLOSE

18
INSTALLATION - INSTALLATION - INSTALACIÓN
WARNING: DO NOT install control stops of the
outlets!
ATTENTION: NE PAS installer les butées de
contrôle des sorties!
CUIDADO: ¡NO instalen los paros de control de
las salidas!
2 Outlets - 2 Sorties - 2 Salidas
3 Outlets - 3 Sorties - 3 Salidas
4 Outlets - 4 Sorties - 4 Salidas
5 Outlets - 5 Sorties - 5 Salidas

19
INSTALLATION - INSTALLATION - INSTALACIÓN
Stops for outlets control
Identify, according to the kind of use made with the built-in body, the control stop for outlets to use in
installation’s next steps.
WARNING: if you use built-in body with 5 outlets DO NOT install control stops of the outlets.
Arrêts pour le contrôle des sorties
Identier, selon le type d’emploi du corps encastrement, l’arrêt de contrôle des sorties à utiliser pour
poursuivre l’installation.
ATTENTION: si on utiliser le corps encastrement avec 5 sorties NE PAS installer les butées de contrôle
des sorties.
Retenes para el control de las salidas
Individúen, según el tipo de utilización realizada del cuerpo por empotrar, el retén de control de las
salidas que hay que utilizar para seguir con la instalación.
CUIDADO: en el caso de que se utilice el cuerpo por empotrar con 5 salidas NO hay que instalar los
paros de control de las salidas.

20

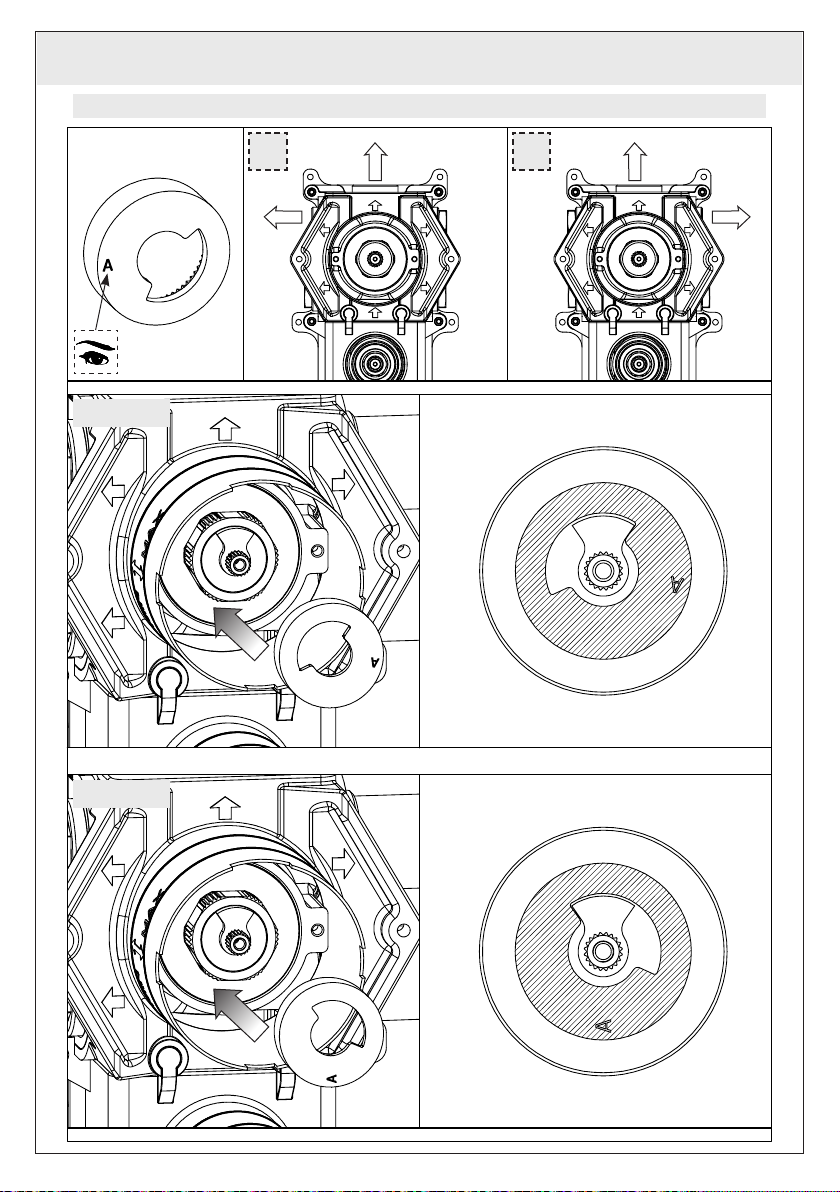

INSTALLATION - INSTALLATION - INSTALACIÓN
2 Outlets - 2 Sorties - 2 Salidas
A1 - Fig. 1
A2
A2 - Fig. 1
A1
