Gessi INCISO 58093 User manual

Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]
PROGRAMMA MISCELAZIONE BAGNO
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
BAD-MISCHUNGSPROGRAMM
PROGRAMA MEZCLADORES BAÑO
ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ
ΛΟΥΤΡΟ ΠΟΥ ΑΝΑΜΙΓΝΥΕΙ ΤΟ ΠΡΟΓΡΑΜΜΑ
浴室混水产品
Art. 58091
Art. 58093
Art. 58095

2
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG -
PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位
Art. 58091
Art. 58093

3
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG -
PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位
Art. 58095

4
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG -
PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言
Prima dell’installazione e messa in funzione
Attenzione! I tubi d’alimentazione devono essere sciacquati con cura prima dell’installazione del
miscelatore, in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità
all’interno dei tubi. Attraverso tubazioni non sciacquate a fondo o attraverso la rete idrica generale, nel
miscelatore possono entrare corpi estranei in grado di danneggiare le guarnizioni/guarnizioni ad anello.
Al fine di garantire una lunga durata del prodotto installare i rubinetti sottolavabo dotati di filtro, da pulire
periodicamente.
Prima della messa in funzione, svitare l’aeratore e sciacquare molto bene.
DATI TECNICI
- Pressione minima d’esercizio 0,5 bar
- Pressione massima d’esercizio 5 bar
- Pressione d’esercizio consigliata 3 bar (in caso di pressione dell’acqua superiore ai 5 bar si consiglia
l’installazione di riduttori di pressione)
Before installation and setting to work
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the mixer, so that no
shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter the
mixer through the rinsed pipes or the general water plant and could damage the washers/ring washers.
In order to guarantee a long use of the product, install the angle valve equipped with filter and clean them
regularly.
Before the setting to work, unscrew the aerator and rinse it very well.
TECHNICAL DATA
- Minimum working pressure 0,5 bar
- Maximum working pressure 5 bar
- Recommended working pressure 3 bar (in case of water pressure higher than 5 bar it is recommended
to install pressure reducers)
Avant l’installation et la mise en fonction
Attention! Les tubes d’alimentation doivent être rincés avec soin avant l’installation du mélangeur, de
façon qu’il ne reste pas de riblons, de restes de soudure ou de chanvre, ou d’autres saletés à l’intérieur
des tubes. A travers les tuyauteries qui ne sont pas bien rincées ou à travers l’installation hydrique
générale, des corps étrangers peuvent entrer dans le mélangeur et abîmer les joints/ les joints à anneau.
Dans le but de garantir une longue durée du produit, instaure les robinets sous lavabo munis du filtre et
nettoie-les régulièrement.
Avant la mise en fonction, dévisser l’aérateur et bien rincer.
DONNÉES TECHNIQUES
- Pression minimum d’exercice 0,5 bar
- Pression maximum d’exercice 5 bar
- Pression d’exercice conseillée 3 bar (en cas de pression de l’eau supérieure aux 5 bar nous conseillons
l’installation de réducteurs de pression)
Vor der Installation und Inbetriebnahme
Achtung! Die Zuleitungsrohre müssen vor dem Installieren der Armatur gründlich durchgespült werden,
damit keine Späne, Löt - Hanfreste oder andere Unreinheiten zurückbleiben. Bei nicht durchgespülten
Rohrleitungen oder durch die Wasseranlage allgemein können Fremdkörper in die Armatur geraten und
die Dichtungsscheiben/Dichtungen beschädigen. Um eine lange Dauer dem Produkt zu gewährleisten,
installieren Sie die Wasserhahne Unterwaschbecken mit einem Filter, das regelmäßig gereinigt werden
muss.
Vor Inbetriebnahme der Armatur den Perlator abschrauben und gut durchspülen.
TECHNISCHE DATEN
- Minimaler Betriebsdruck 0,5 bar
- Maximaler Betriebsdruck 5 bar
- Empfohlener Betriebsdruck 3 bar (sollte der Wasserdruck einen Wert von 5 bar überschreiten, empfiehlt
es sich Druckminderventile zu installieren)

5
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG -
PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言
Antes de la instalación y la puesta en función
¡Cuidado! Los tubos de alimentación tienen que ser enjuagados a fondo antes de la instalación del
mezclador de manera que no queden virutas, residuos de soldadura o cáñamo u otras impurezas en los
tubos. A través de tubería no bien enjuagada o de la red hídrica en general, en el mezclador pueden entrar
cuerpos extraños capaces de dañar los empaques/anillos de cierre. Para garantizar un plazo largo de
vida del producto, instalen las llaves de paso con filtro debajo del lavabo y límpienlas periódicamente.
Antes de la puesta en función, destornillen el regulador de ujo y enjuaguen muy bien.
DATOS TÉCNICOS
- Presión mínima de ejercicio 0,5 bar
- Presión máxima de ejercicio 5 bar
- Presión de ejercicio aconsejada 3 bar (en caso de presión del agua superior a los 5 bar, les aconsejamos
instalar unos reductores de presión)
Перед установкой и началом использования
Внимание! Перед установкой смесителя необходимо тщательно промыть водопроводные трубы,
чтобы в них не оставались стружка, шлак от сварки, лен или другие посторонние тела. Через
плохо промытые водопроводные трубы или через общую водопроводную сеть в смеситель могут
попасть посторонние тела, способные повредить уплотнения и уплотнительные кольца. Для
обеспечения долговечности изделия устанавливайте лишь только краны с фильтрами, которые
должны периодически очищаться.
Перед началом использования отвинтите аэратор и тщательно промойте его.
ТЕХНИЧЕСКИЕ ДАННЫЕ
- Минимальное рабочее давление: 0,5 бар
- Максимальное рабочее давление: 5 бар
- Рекомендованное рабочее давление 3 бар (в случае давления воды, превышающего 5 бар,
рекомендуется установка редукторов давления).
Πριν την τοποθέτηση και τη θέση σε λειτουργία
Προσοχή! Οι σωλήνες τροφοδοσίας πρέπει να ξεπλυθούν με νερό προσεκτικά πριν από την τοποθέτηση
της μπαταρίας αναμίκτη, έτσι ώστε να μην υπάρχει η παρουσία πριονιδιών, υπολειμμάτων από τη
συγκόλληση ή καννάβι, ή άλλες ακαθαρσίες στο εσωτερικό των σωλήνων. Μέσα από τις σωληνώσεις
που δεν έχουν ξεπλυθεί σωστά ή μέσα από το γενικό δίκτυο ύδρευσης, μπορούν να εισέλθουν στη
μπαταρία αναμίκτη ξένα σώματα που μπορούν να καταστρέψουν τα παρεμβύσματα/παρεμβύσματα
δακτύλιους. Για να εξασφαλιστεί μία μεγάλη διάρκεια ζωής του προϊόντος τοποθετήστε τις μπαταρίες που
διαθέτουν φίλτρο κάτω από το νιπτήρα, και να το καθαρίζετε περιοδικά.
Πριν να θέσετε σε λειτουργία, ξεβιδώστε τον αεριστή και ξεβγάλτε πολύ καλά με νερό.
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
- Ελάχιστη πίεση λειτουργίας 0,5 bar
- Μέγιστη πίεση λειτουργίας 5 bar
- Συνιστώμενη πίεση λειτουργίας 3 bar (σε περίπτωση πίεσης του νερού μεγαλύτερη από 5 bar συνιστάται
η τοποθέτηση μειωτήρων πίεσης)
安装和启用前
小心！安装混水器前应仔细清洗供水管，以避免有碎屑、焊接余料、纤维制品或其他杂质残留于管内。
异物可通过未彻底清洗的管路系统或供水网管进入混水器，容易对密封垫圈/O型圈产生损害。为保证本
产品拥有较长的使用寿命，请安装配备有过滤装置的进水接头，并定期清洗。
混水器投入使用前，请拆下通风器，对其进行彻底的清洗。
技术参数
- 最小工作压力为0.5巴
- 最大工作压力为5巴
- 建议采用的工作压力为3巴（如果水压超过5巴建议安装减压阀）

6
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION -
INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装
Fig. 1
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位
Fig. 3
Fig. 2
Ch. 17 mm
DAL COMANDO
FROM THE CONTROL
DE LA COMMANDE
VON DER STEUERUNG
DEL CONTROL
ОТ СМЕСИТЕЛЯ
ΑΠΟ ΤΗΝ ΕΝΤΟΛΗ
从控制开关 6 mm

7
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG -
MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养
MANUTENZIONE
• Nel caso sia necessario sostituire uno o più componenti, contattare un rivenditore
autorizzato o visitare il sito WWW.GESSI.COM
• Affidare la manutenzione del prodotto a personale qualificato
MAINTENANCE
• Should it be necessary to replace one or more components, contact an authorized retailer
or visit WWW.GESSI.COM
• Product maintenance should be made only by qualified staff
ENTRETIEN
• S’il est nécessaire de remplacer un ou plusieurs composants, contacter un centre autorisé
ou visiter le site WWW.GESSI.COM
• L’entretien du produit ne doit être effectué que par du personnel qualifié
WARTUNG
• Falls das Auswechseln von einem oder mehreren Bestandeilen erforderlich wird,
kontaktieren Sie bitte einen autorisierten Fachhandel oder besuchen Sie unsere Website
unter WWW.GESSI.COM
• Die Instandhaltung des Produktes sollte nur qualifiziertem Personal anvertraut werden.
MANUTENCIÓN
• En el caso de que sea necesario remplazar uno o más componentes, contacten con un
revendedor autorizado o visiten el sitio WWW.GESSI.COM
• Encarguen sólo a personal calificado para el mantenimiento del producto
ОБСЛУЖИВАНИЕ
• В случае если будет необходимо заменить один или несколько компонентов,
обратитесь к авторизованному дистрибьютору или посетите веб-сайт WWW.GESSI.
COM
• Обслуживание изделия должен выполнить квалифицированный персонал.
ΣΥΝΤΗΡΗΣΗ
• Σε περίπτωση που είναι απαραίτητο να αντικαταστήσετε ένα ή περισσότερα εξαρτήματα,
επικοινωνήστε με ένα εξουσιοδοτημένο κατάστημα πώλησης ή επισκεφθείτε τον ιστότοπο
WWW.GESSI.COM
• Εμπιστευθείτε τη συντήρηση του προϊόντος σε διαπιστευμένο προσωπικό
保养
• 若需替换一个或者多个部件，请联系授权分销商或浏览WWW.GESSI.COM网站
• 请让合格人士负责产品保养工作

8
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG -
MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养

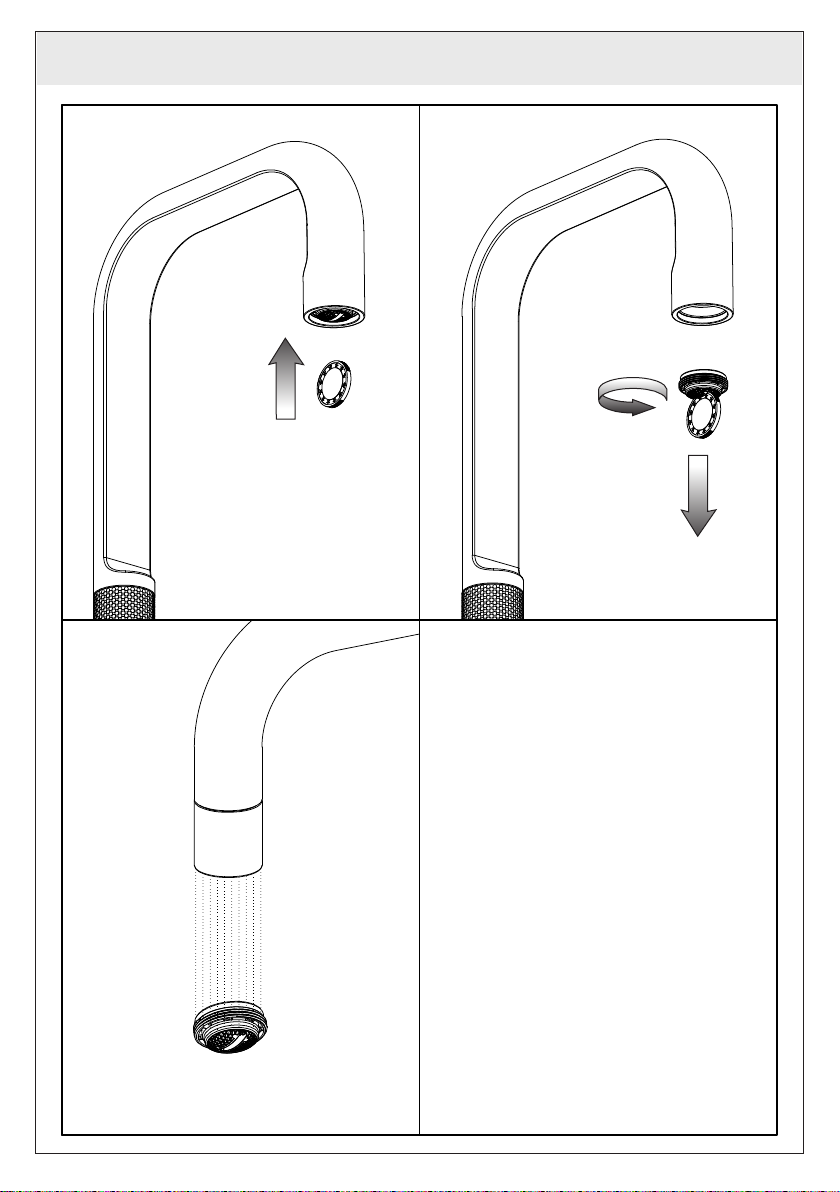

Fig. 4 Fig. 5
Fig. 6

9
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG -
MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养
PULIZIA / SOSTITUZIONE DELL’AERATORE
Prima di effettuare tale operazione assicurarsi che l’acqua della rete idrica sia chiusa.
Nel caso l’erogazione non fosse uida svitare l’aeratore utilizzando una moneta ed estrarlo dalla propria
sede. Se l’aeratore fosse otturato è sufficiente sciacquarlo con acqua corrente, senza utilizzare detergenti.
Nel caso fosse danneggiato è possibile sostituirlo e rimontare il tutto nella sequenza inversa.
AERATOR CLEANING / REPLACING
Before carrying out this operation make sure that water supply is turned off.
If the supply is not uid unscrew the aerator with a coin and remove it from its seat. If the aerator is clogged
just rinse it with running water, without using detergents. If it is damaged just replace it and assemble
everything in the opposite sequence.
NETTOYAGE / SUBSTITUTION DE L’AERATEUR
Avant d’effectuer cette opération, il faut s’assurer que l’eau du réseau hydrique est fermée.
Si le débit n’est pas uide dévisser l’aérateur à l'aide d'une monnaie et l'extraire de son siège. Si l’aérateur
est obstrué il suffit de le rincer à l’eau courante, sans utiliser de détergents. S’il est abîmé on peut le
remplacer et tout remonter dans la séquence inverse.
REINIGUNG / AUSTAUSCH DES BELÜFTERS
Vor dem Austausch, stellen Sie sicher, dass die Wasserleitungen gesperrt sind.
Falls die Strömung ungenügend üssig ist, unter Zuhilfenahme einer Münze den Luftsprudler losschrauben
und ihn aus seinem Sitz herausziehen. Falls der Luftsprudler verstopft ist, genügt es, ihn mit ießendem
Wasser auszuspülen, ohne Reinigungsmittel anzuwenden. Falls er beschädigt ist, ersetzen Sie ihn, und
danach montieren Sie alle Bauteile in umgekehrter Reihenfolge wieder.
LIMPIEZA / SUSTITUCIÓN DEL AIREADOR
Antes de efectuar dicha operación asegúrense que el agua de la red hídrica esté cerrada.
En el caso de que la erogación no fuese uida, destornillen el aireador con el auxilio de una moneda y
extráiganlo de su asiento. Si el aireador resultara atascado es suficiente enjuagarlo con agua corriente
sin utilizar detergentes. En el caso de que fuera dañado, sustitúyanlo y vuelvan a montar el conjunto con
secuencia inversa.
ЧИСТКА И ЗАМЕНА АЭРАТОРА
Перед выполнением этой операции убедитесь, что вода из водопроводной сети перекрыта.
Если вода вытекает неравномерно, отвинтите аэратор при помощи монеты, и извлеките его
из гнезда. Если аэратор засорен, достаточно промыть его в проточной воде без использования
моющих средств. Если фильтр поврежден, то можно заменить его с последующей установкой на
место в обратной последовательности.
ΚΑΘΑΡΙΣΜΟΣ / ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΑΕΡΙΣΤΗ
Πριν να κάνετε το χειρισμό αυτό βεβαιωθείτε ότι το νερό του δικτύου ύδρευσης είναι κλειστό.
Σε περίπτωση που η παροχή δεν είναι ομαλή ξεβιδώστε τον αεριστή χρησιμοποιώντας ένα νόμισμα και
βγάλτε το από την έδρα του. Εάν το εξάρτημα της βρύσης που εμποδίζει το τίναγμα του νερού είναι
βουλωμένο αρκεί να το ξεβγάλετε με τρεχούμενο νερό, χωρίς να χρησιμοποιήσετε απορρυπαντικά. Σε
περίπτωση που έχει φθαρεί μπορείτε να το αντικαταστήσετε και να το επανασυναρμολογήσετε όλο με την
αντίστροφη σειρά.
清洗/更换通风器
清洗或更换通风器之前，确保供水网管处于关闭状态。
如遇到出水不畅的情况，使用硬币拧开防溅器并将其从安装座上取下。如果通风器被堵塞，需用水流冲洗
干净，不得使用清洁剂。如果通风器已损坏，可更换新的通风器，按照拆卸的相反步骤将其安装至原位。

10
