Gessi RETTANGOLO J 26705 User manual





RETTANGOLO J
Art. 26705
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
PROGRAMA MEZCLADORES BAÑO

2
1 - WARNING!! PLEASE TAKE NOTICE THAT the suggested maximum pressure
and/or temperature MUST NEVER BE EXCEEDED, as it may damage and/or
cause ruptures and/or leakages and/or even break the product, and present a
potential hazard and danger to safety, health and/or property. Following are the
technical data with respect to the installation of Gessi plumbing products.
► Working pressure should not be lower than 0,5 bar (7,25 psi) and not be higher than
5 bar (72 Psi). In case of higher working pressure use a pressure reducer valve.
►Maximum test installation pressure: 8 bar (116 psi).
► Avoid major pressure differences between hot and cold water supply. Differences in
pressure, water with high mineral content, and soapy substances can corrode the
internal and external parts of the hoses and slowly weaken the materials thereby
causing leakage.
►Maximum working temperature for Gessi products is 70°C (158 °F).
2 - WARNING!! PLEASE TAKE NOTICE THAT the product should never be used as a
tool, hammer or for any purposes other than the one it has been designed for.
3 - WARNING!! PLEASE TAKE NOTICE THAT the product should always be installed
and tested by a professional plumber.
4 - WARNING!! PLEASE TAKE NOTICE THAT electric cables should never be
attached to the product as they may present a health and safety hazard.
5 - WARNING!! PLEASE TAKE NOTICE THAT heavy objects should never be placed
on or dropped on the product as they may damage the same and cause splinters,
which may present a health and safety hazard.
6 - WARNING!! PLEASE TAKE NOTICE THAT the instructions manual should
carefully read before installation and the installation procedure provided therein
must be properly followed and complied with.
7 - WARNING!! PLEASE TAKE NOTICE THAT during installation the use of excessive
force should be avoided in order to prevent damage to the product and/or its
components and pieces. NEVER force a component or piece into another. NEVER
force screws or over tighten screws.
CAUTION - WARNING

3
1 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE la pression et/ou
la température maximum suggérée NE DOIT JAMAIS ETRE DEPASSEE, car elle
pourrait abîmer et/ou provoquer des ruptures et/ou des fuites et/ou des pannes
du produit et, donc, représenter un risque et danger potentiel pour la sécurité,
la santé et/ou les choses. Ci-dessous nous indiquons les données techniques
concernant l’installation des produits sanitaires Gessi.
► La pression de service ne doit pas être inférieure à 0,5 bar (7,25 psi) et supérieure
à 5 bar (72 Psi). En cas de pressions de service plus hautes utiliser une soupape
de réduction de la pression.
►Pression maximum d’essai à l’installation: 8 bar (116 psi).
► Eviter des différences de pression importantes entre l’alimentation de l’eau chaude
et celle de l’eau froide. Les différences de pression, l’eau avec une haute teneur
minérale et les substances savonnées peuvent corroder les parties internes
et externes des flexibles et, lentement, affaiblir les matières en provoquant des
fuites.
►La température maximum de service pour les produits Gessi est 70°C (158 °F).
2 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE le produit ne doit
jamais être utilisé comme outil, marteau ou pour tout autre but, autre que celui
pour lequel il a été conçu.
3 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE le produit doit
être toujours installé et testé par un plombier professionnel.
4 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les câbles
électriques ne doivent jamais être reliés au produit car ils pourraient représenter
un danger pour la sécurité et la santé.
5 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les objets lourds
ne doivent jamais être posés ou fait tomber sur le produit, car il peuvent provoquer
la projection d’éclats et représenter un danger pour la sécurité et la santé.
6 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE le manuel
d’instructions doit être lu attentivement avant l’installation et que les procédures
d’installation prévues ici doivent être adéquatement suivies et respectées.
7 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE, pendant
l’installation, il faut éviter l’emploi d’une force excessive de sorte à éviter des
dommages au produit et/ou à ses composants et pièces. NE JAMAIS forcer un
composant ou une pièce à l’intérieur d’une autre. NE JAMAIS forcer les vis et ne
pas les serrer excessivement.
ATTENTION - AVERTISSEMENT

4
CUIDADO - ADVERTENCIA
1 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE NUNCA la presión
y/o la temperatura máxima aconsejada NO TIENE QUE SER SUPERADA, ya
que podría dañar y/o causar rupturas y/o pérdidas y/o averías del producto y, por
lo tanto, representar un riesgo y un peligro potencial para la seguridad, la saludad
y/o la propiedad. A continuación Les proporcionamos los datos técnicos relativos
a la instalación de los productos de grifería Gessi.
► La presión de ejercicio no tiene que ser inferior a 0,5 bar (7,25 psi) y superior a 5
bar (72 Psi). En caso de presiones de ejercicio mayores, utilicen una válvula de
reducción de la presión.
►Presión máxima de ensayo durante la instalación: 8 bar (116 psi).
► Eviten grandes diferencias de presión entre la alimentación del agua fría y aquella
del agua caliente. Las diferencias de presión, el agua con una lato contenido mineral
y las sustancias jabonosas pueden corroer las partes interiores y exteriores de los
flexos y, lentamente, e, lentamente, debilitar los materiales causando pérdidas.
►La temperatura máxima de ejercicio para los productos Gessi es 70°C (158 °F).
2 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca el
producto no tiene que ser utilizado como en lugar de herramienta, martillos o para
finalidades diferentes de aquellas para las cuales ha sido diseñado.
3 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el producto tiene
que ser instalado y ensayado siempre por un fontanero profesional.
4 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca los cables
eléctricos no tiene que ser conectado al producto ya que podrían representar un
peligro para la seguridad y la salud.
5 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca objetos
pesados no tienen que ser apoyados o dejados caer sobre el producto ya que
podrían causar la proyección de astillas y representar un peligro para la seguridad
y la salud.
6 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el manual de
instrucción tiene que ser leído con cuidado antes de la instalación y que hay que
cumplir adecuadamente con los procedimientos de instalación proporcionados.
7 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE, durante la
instalación, hay que evitar el uso de una fuerza excesiva de manera que se
puedan evitar daños del producto y/o componentes y piezas. NO fuercen NUNCA
un componente o una pieza, la una dentro de la otra. NO fuercen NUNCA los
tornillos y no los cierren excesivamente.

5

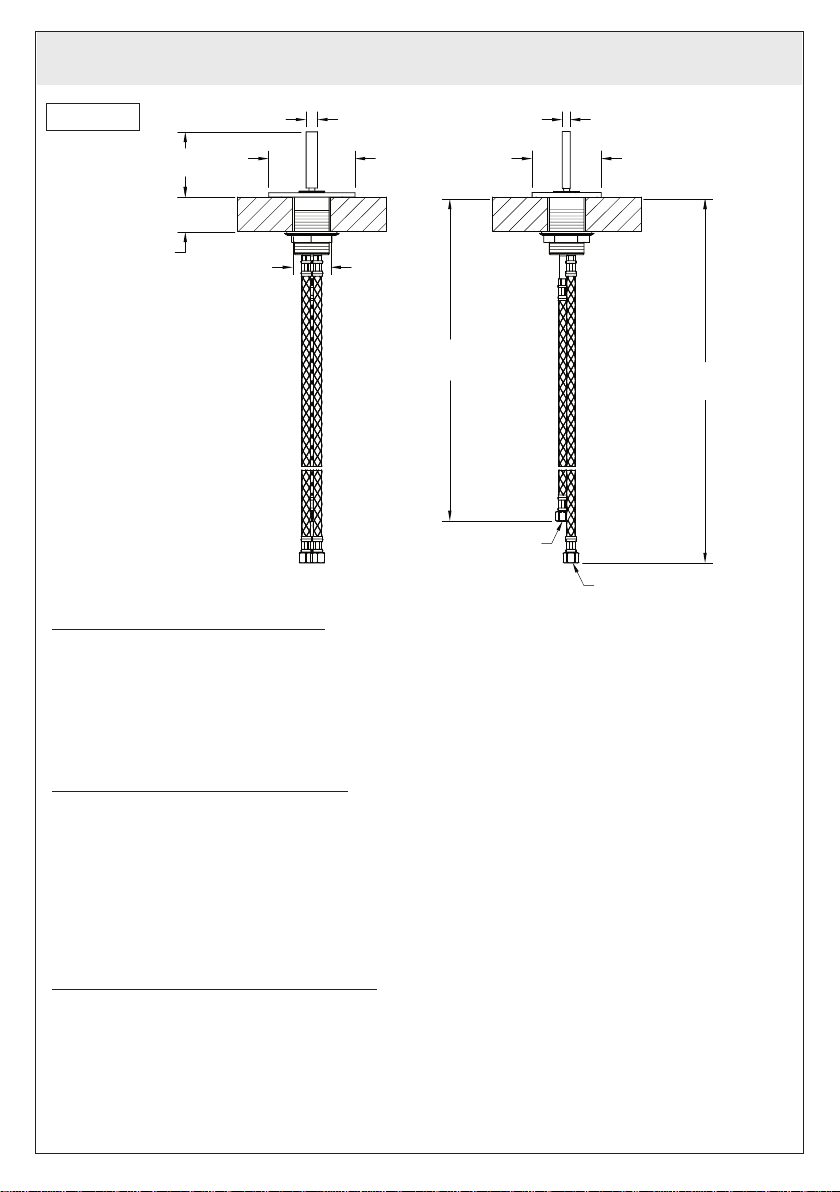

PRE-INSTALLATION INFORMATIONS - PRÉALABLES - PRELIMINARES
9/16" - 24UNEF
G 3/8"
25-3/4"
[654mm]
1-9/16" MAX
[40mm]
23-7/8"
[606mm]
1
2
3
4
5
6
2-15/16"
[75mm]
1-11/16" D.
[43mm]
1/2"
[13mm]
3/8"
[9mm]
3-15/16"
[100mm]
3-1/8"
[80mm]
Art. 26705
Before installation and setting to work
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the mixer, so that no shavin-
gs, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter the mixer through
the rinsed pipes or the general water plant and could damage the washers/ring washers.
The warranty does not cover the claim on this product resulting from filter taps not being installed in the main
water system or not installed before the supply hoses of the faucet. See the “MANUFACTURER’S LIMITED
WARRANTY”.
Avant l’installation et la mise en fonction.
Attention! Les tubes d’alimentation doivent être rincés avec soin avant l’installation du mélangeur, de façon
qu’il ne reste pas de riblons, de restes de soudure ou de chanvre, ou d’autres saletés à l’intérieur des tubes.
A travers les tuyauteries qui ne sont pas bien rincées ou à travers l’installation hydrique générale, des corps
étrangers peuvent entrer dans le mélangeur et abîmer les joints/ les joints à anneau. Dans le but de garantir une
longue durée du produit, instaure les robinets sous lavabo munis du filtre et nettoie-les régulièrement.
La garantie ne couvre pas les mauvais fonctionnements de ce produit dans le cas où les robinets filtres ne
soient pas installés au réseau hydraulique central ou bien qu’ils soient installés avant les tubes d’alimentation
du robinet. Voir “LIMITATION DE GARANTIE”.
Antes de la instalación y la puesta en función
¡Cuidado! Los tubos de alimentación tienen que ser enjuagados a fondo antes de la instalación del mezclador
de manera que no queden virutas, residuos de soldadura o cáñamo u otras impurezas en los tubos. A través
de tubería no bien enjuagada o de la red hídrica en general, en el mezclador pueden entrar cuerpos extraños
capaces de dañar los empaques/anillos de cierre. Para garantizar un plazo largo de vida del producto, instalen
las llaves de paso con filtro debajo del lavabo y límpienlas periódicamente.
La garantía no cubre reclamaciones sobre este producto que procedan del filtro de los grifos, el cual no se
instalò en el sistema hídrico principal o que no se instalò antes del tubo flexible de suministro del grifo. Mirar
los “ LIMITES DE GARANTIA DEL PRODUCTOR”.

6
PRE-INSTALLATION INFORMATIONS - PRÉALABLES - PRELIMINARES

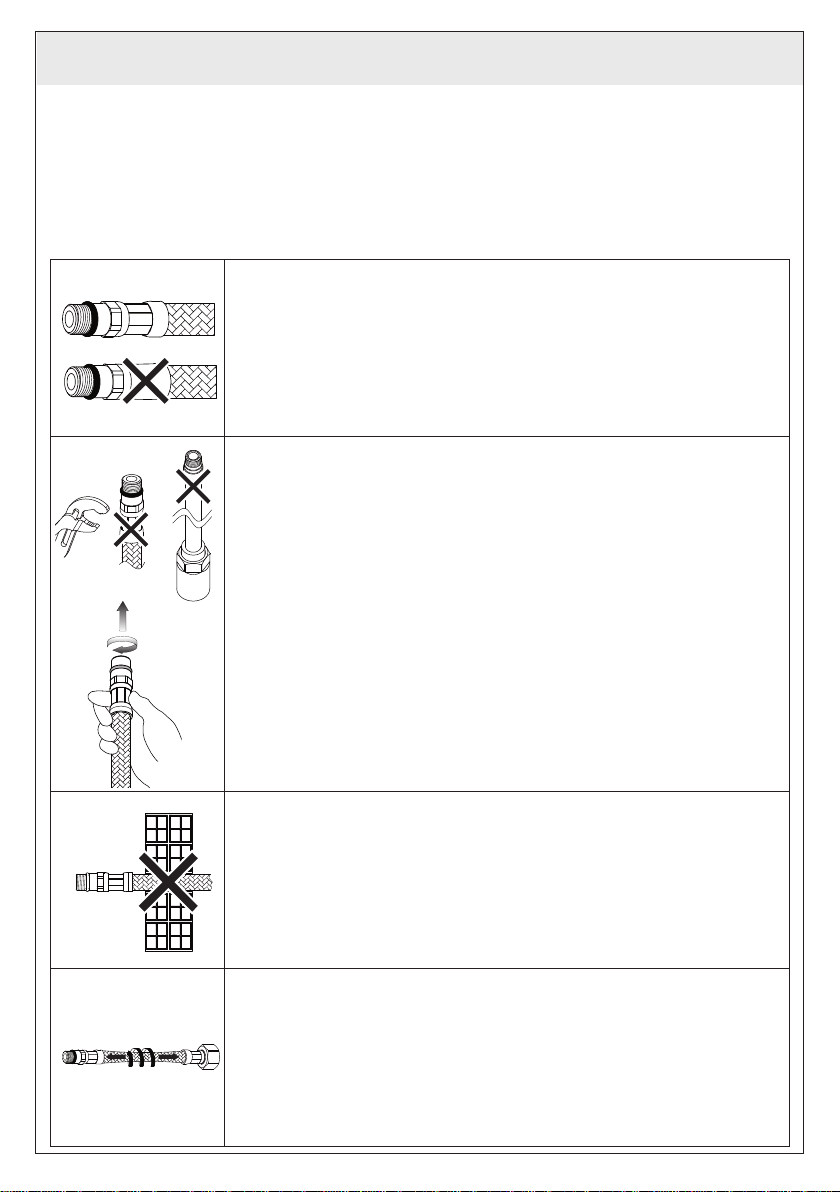

- Before assembling the hose, please check the appropriate crimping of both sides of the hoses.
- Avant l’installation contrôler à la présence et l’integrité des graffature d’ambo les côtés des flexibles.
- Antes de la instalación controlen la presencia y la integridad de las grapas en ambos los lados de lo
s flexibles.
- Don’t tighten by tools.
- Ne pas serrer avec des outils.
- No cierren con herramienta.
- Hand-tighten O-ring seal connectors until feeling a mechanical rest.
- Visser les raccords avec la tenue OR à la main, jusq’ á percevoir une battue mechanique.
- Atornillen los racores con junta OR manualmente hasta percibir un contacto mecánico.
- Don’t set the hose in the wall.
- Ne pas encaisser le conduit dans le mur.
- No empotren el tubo en la pared.
- Tighten the hose without any twis or tension.
- Ne pas installer le flexible en torsion ou en tension.
- No instalen el flexible torciéndolo o tensándolo.
- Respecting this indications, will mantain the warranty rights, ensures the declared properties of the products and warrant
the complete reliability.
- Le respect de ces indications, assure les droits de garantie, garantit les caractéristiques déclarées des produits et il en
assure la complète fiabilité.
- El respeto de dichas indicaciones, mantiene los derechos de garantia, garantiza las características declaradas de los
productos y asegura su perfecta fiabilidad.
2 x Ø
Ø
2 x Ø
Ø
Ø
NO!

7

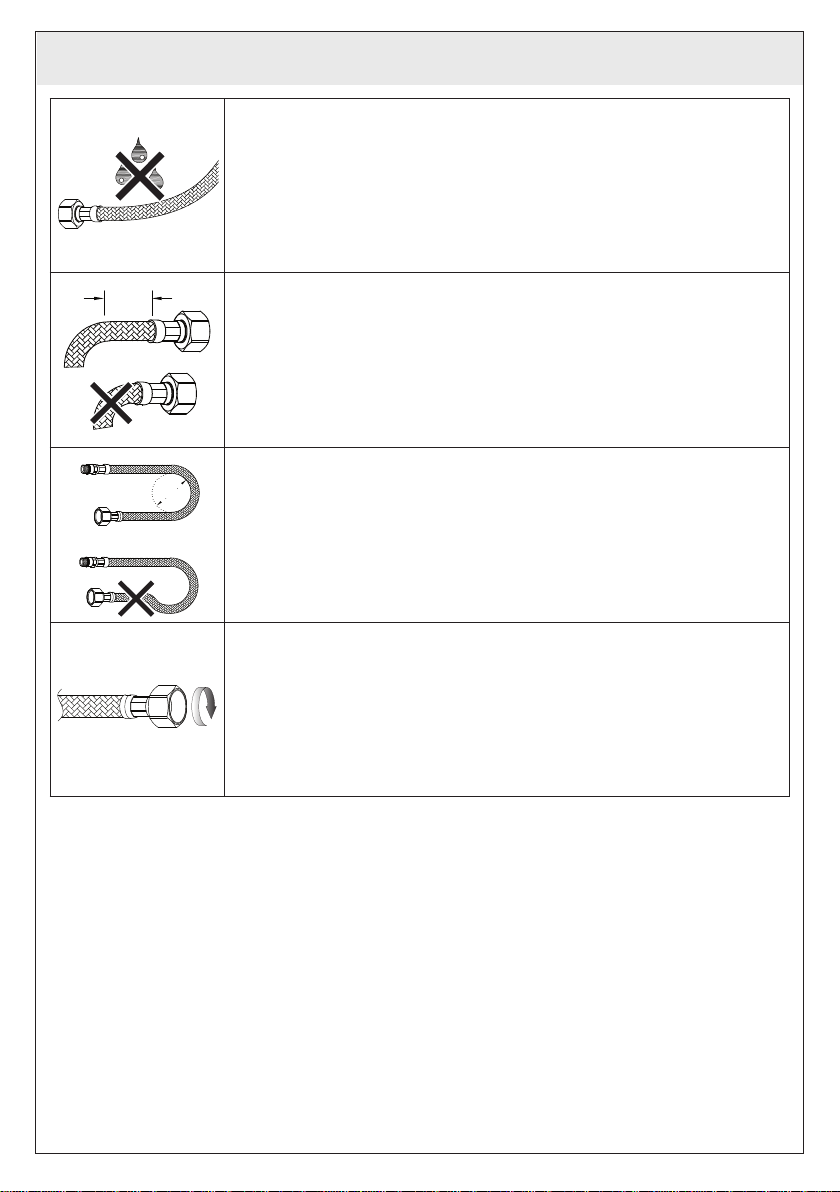

- Prolonged contact wit any substance, even scarcely aggressive, can cause external braid damage
and subsquent flexible burst.
- Le contact prolongé avec des substances, même peu agressives, il peut déterminer l’endommage-
ment de la tresse et l’éclat conséquent du flexible.
- El contacto prolongado con sustancias, aun si poco agresivas, puede causar daño a la trenza y la
consecuente ruptura del flexible.
- Before bending the hose please consider a straight part of 2 times the external diameter.
- Avant le commencement de la courbure laisser une ligne rectiligne d’au moins 2 fois le diamètre
extérieur.
- Antes del inicio de la curvatura dejen un tramo rectilíneo de por lo menos 2 veces el diámetro
exterior.
- Mantain minimum bend radius (DN= nominal internal diameter):
- Respecter le rayon minimum de courbure (DN= diamétre interne nominale):
- Respeten el radio mínimo de curvatura (DN= diametro intérno nominl):
DN6 = 1” D. [25 mm]
DN8 = 1-3/16” D. [30 mm]
DN10 = 1-3/8” D. [35 mm]
DN13 = 1-3/4” D. [45 mm]
- Hand-tighten connectors with gasket seal (nuts) as more as possible, then apply 1/4 turn using
an appropriate wrench.
- Visser les raccords avec le joint d’étanchéité (écrous) à la main le plus possible, plus 1/4 de tour
avec une clé appropriée.
- Atornillen los racores con junta de cierre (tuercas) manualmente lo más posible, más un 1/4 de
vuelta con una llave adecuada.
Ø
2 x Ø
Ø
2 x Ø
PRE-INSTALLATION INFORMATIONS - PRÉALABLES - PRELIMINARES

8

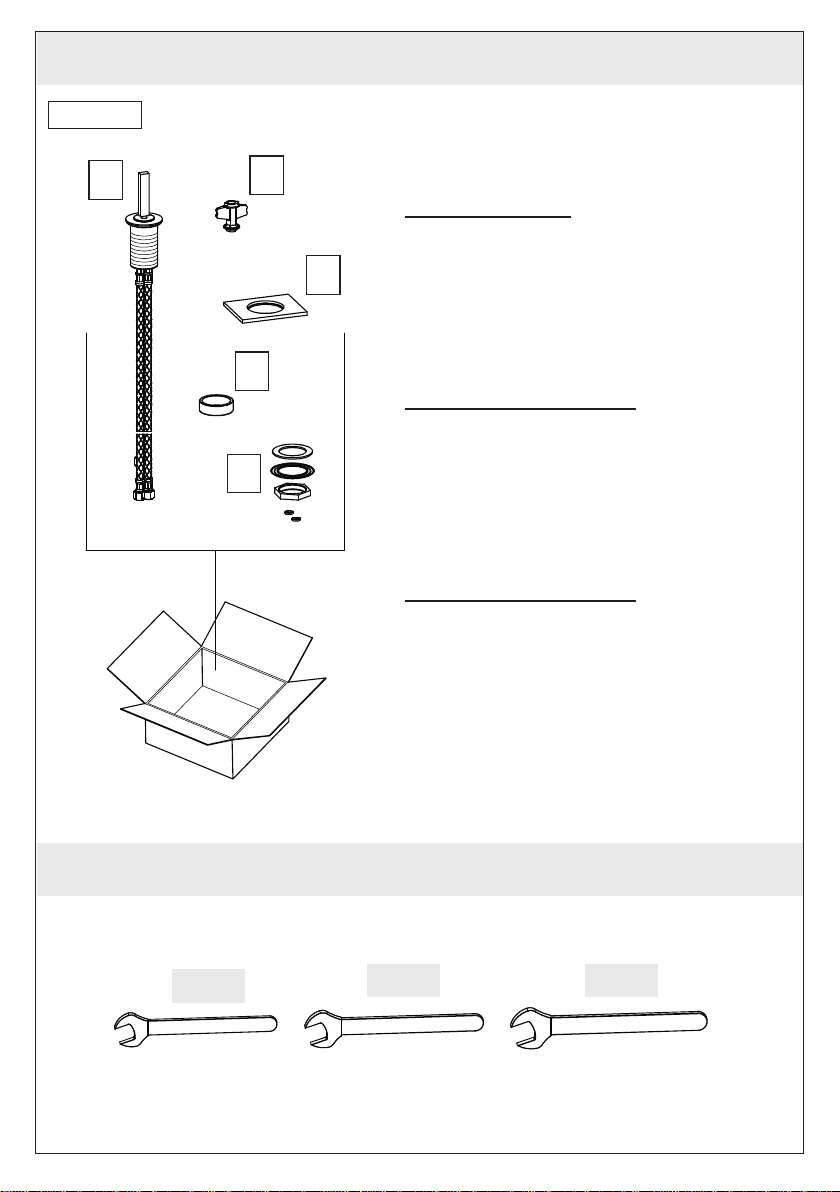

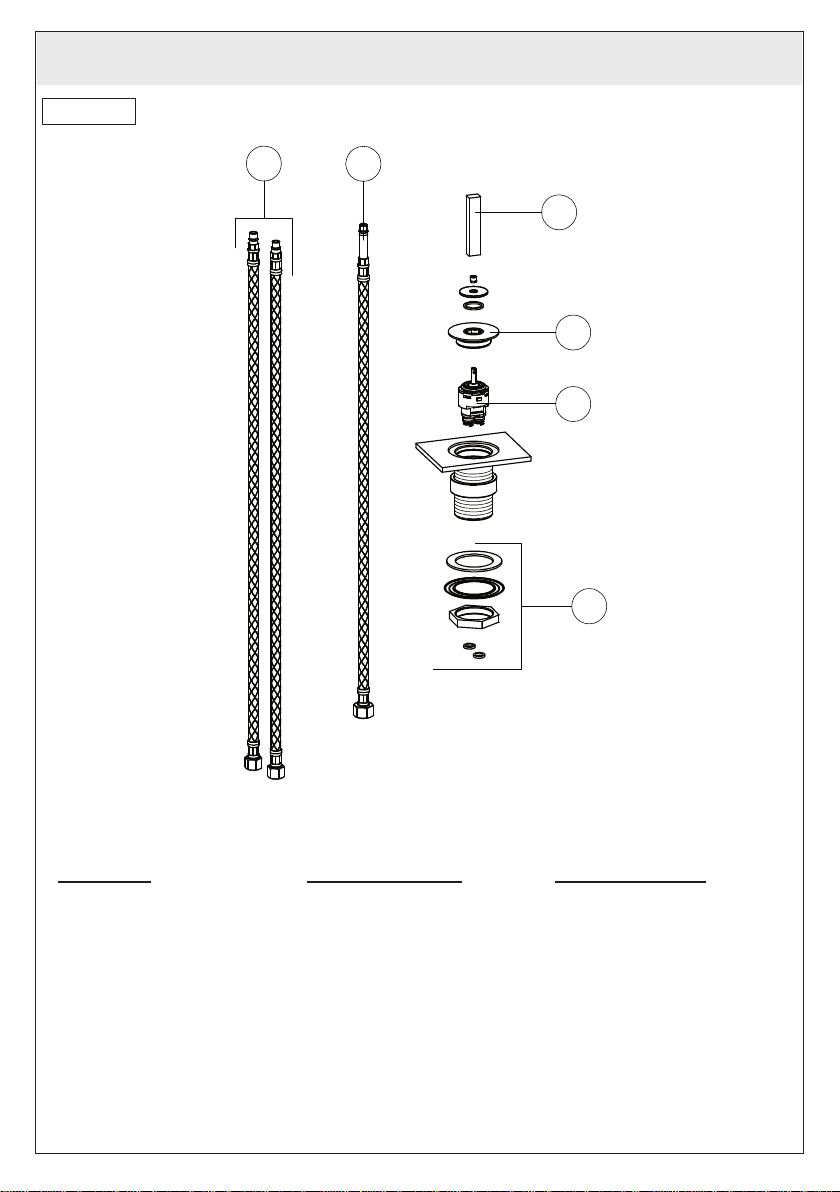

Package content:
1 - Art. 26705
2 - Cartridge replacement wrench
3 - Cover plate
4 - Fastening spacer
5 - Fastening set
Contenu de l’emballage:
1 - Art. 26705
2 - Clé pour la substitution de la cartouche
3 - Plaque de couverture
4 - Entretoise pour la fixation
5 - Set de fixage
Contenido del embalaje:
1 - Art. 26705
2 - Llave para la sustitución del cartucho
3 - Placa de cobertura
4 - Distanciador para la fijación
5 - Juego de fijación
PRE-INSTALLATION INFORMATIONS - PRÉALABLES - PRELIMINARES
TOOLS FOR INSTALLATION - OUTILS NÉCESSAIRES POUR L’INSTALLATION
- HERRAMIENTA NECESARIA PARA LA INSTALACIÓN
5/8”
[16 mm]
3/4”
[19 mm] 1-13/16” [46 mm]
Art. 26705
12
3
4
5

9
1-11/16" D.
[43mm]
1-9/16" MAX
[40mm]
9/16"
[15 mm]
Fig. 1 Fig. 2
Fig. 3 Fig. 4
1-13/16”
[46 mm]
INSTALLATION - INSTALLATION - INSTALACIÓN
SPOUT
BOUCHE
BOCA
3/4”
[19 mm]
Hot Cold
Red Blue
5/8”
[16 mm]

10
SINGLE LEVER REMOTE CONTROL
Place the controls in the hole of the sink. Place the fixing kit according to the right sequence shown in figure
and fasten the threaded nut.
CONNECTIONS
Connect connection hoses to supply spout body and connect the supply hoses to the water network paying
attention to interpose the tightness gaskets.
Open the water network and check there are no leakages.
COMMAND SÉPARÉ
Placer les commandes dans les trous de l’évier. Insérer le kit de fixage dans la séquence indiquée et cerrer à
fond l’entretoise ou l’écrou fileté.
CONNEXIONS
Connecter les flexibles de connexion au corps de la bouche de débit et connecter les flexibles d’alimentation
au réseau hydrique en veillant à interposer les gaines d’étanchéité.
Ouvrir l’eau du réseau hydrique et vérifier qu’il n’y a pas de fuites.
MONOCOMANDO SEPARADO
Coloquen los mandos en los agujeros del fregadero. Introduzcan el juego de fijación en la secuencia indicada
y cierren completamente el tirante correspondiente o la tuerca enroscada.
CONEXIÓN DE LAS LÍNEAS
Conecten los flexos de conexión al cuerpo del caño de erogación y los flexos de alimentación a la red hídrica,
cuidando con interponer las juntas de cierre.
Abran el agua de la red hídrica y verifiquen que no haya goteos.
INSTALLATION - INSTALLATION - INSTALACIÓN

11
USE - USAGE - USO
Fig. 5 Fig. 6
USE

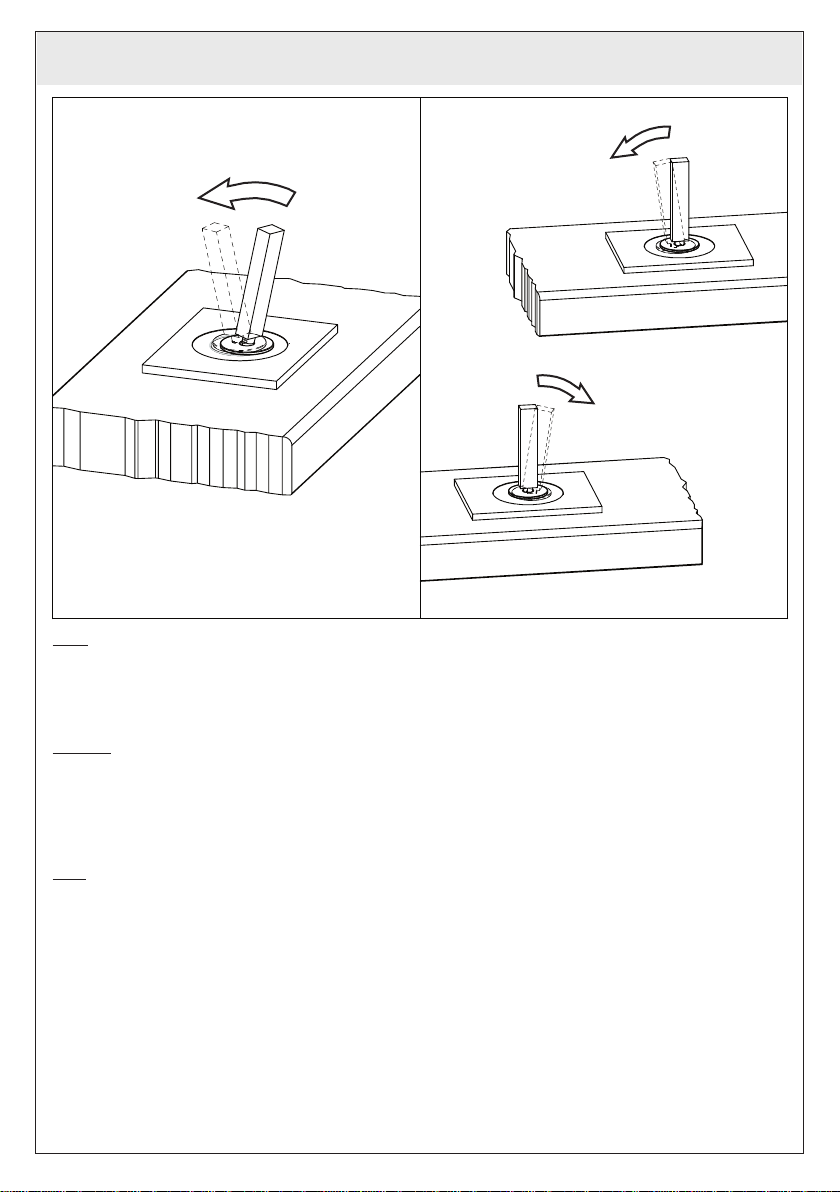

- When idle the lever is in central position tilted forward. To start water supply push the lever backwards; this
way you get mixed water.
- To get cold water shift the lever to the right and to get hot water shift it to the left.
USAGE
- En position de repos le levier se trouvera en position centrale incliné en avant. Pour démarrer le débit de
l’eau pousser en arrière le levier ; ainsi on aura de l’eau mitigée.
- Pour avoir de l’eau froide déplacer le levier vers la droite pour avoir de l’eau chaude le déplacer vers la
gauche.
USO
- En condición de reposo la palanca se encontrará en posición central, inclinada hacia arriba. Para empezar
la erogación del agua empujen hacia atrás la palanca; de esta forma obtendrán agua mezclada.
- Para obtener agua fría desplacen la palanca hacia la derecha y para obtener agua caliente desplácenla
hacia la izquierda.
OFFON HOT
COLD

12
SPARE PARTS - PIÈCES DE RECHANGE - PIEZAS DE REPUESTO
9/16" - 24UNEF
G 3/8"
25-3/4"
[654mm]
1-9/16" MAX
[40mm]
23-7/8"
[606mm]
1
2
3
4
5
6
2-15/16"
[75mm]
1-11/16" D.
[43mm]
1/2"
[13mm]
3/8"
[9mm]
3-15/16"
[100mm]
3-1/8"
[80mm]
Art. 26705
Spare parts:
1 - Complete lever
2 - Cartridge fastening ring nut
3 - Cartridge
4 - Fastening set
5 - Connection hose
6 - Supply hoses
Pièces de rechange:
1 - Levier complet
2 - Virole de fixation cartouche
3 - Cartouche
4 - Set de fixation
5 - Flexible de connexion
6 - Flexible d’alimentation
Piezas de repuesto:
1 - Palanca completa
2 - Virola de fijación del
cartucho
3 - Cartucho
4 - Juego de fijación
5 - Flexible de conexión
6 - Flexibles de alimentación

13
CARTRIDGE REPLACEMENT - RECHANGE DE LA CARTOUCHE -
SUBSTITUCIÓN DEL CARTUCHO
Fig. 7 Fig. 8
Fig. 9 Fig. 10
1/8”
[2 mm]
B
A
C
D
E

14
CARTRIDGE REPLACEMENT - RECHANGE DE LA CARTOUCHE -
SUBSTITUCIÓN DEL CARTUCHO
REPLACEMENT OF THE HEADVALVE
Before carrying out this operation make sure that the water supply is turned off.
Unscrew the fixing dowel (A), remove the handle (B) from the cartridge (E) and take out the assembled compo-
nents. Unscrew the fixing nut (C) using the supplied key (D). Take out the damaged cartridge (E) and put into
the body the new one cheching that the centring pin enters the related seat, the seals are well placed and that
the supporting floor is clean from dirt and limescale.
Reassemble all in the opposite sequence.
SUBSTITUTION DE LA TÊTE
Avant d’effectuer cette opération, il faut s’assurer que l’eau du réseau hydrique sera fermée.
Dévisser le grain de fixage (A), désenfiler le levier de la poignée (B) de la cartouche (E) et extraire les compo-
santes assemblées. Dévisser le joint de fixage (C) en employant la clé (D) en dotation. Extraire la cartouche (E)
abîmée et introduire une nouvelle de façon que le pivot de centrage entre dans son emplacement, que les joints
sont bien positionnés et que le plan d’appui est propre des impuretés ou de calcaire.
Assembler à nouveau le mélangeur en suivant le procédé inverse.
SUSTITUCIÓN DE LA MONTURA
Antes de efectuar dicha operación asegúrense que el agua de la red hídrica esté cerrada.
Destornillen la clavija de fijación (A), saquen la palanca de la maneta (B) del cartucho (E) y extraigan los com-
ponentes ensamblados. Destornillen la virola de fijación (C) utilizando la llave (D) incluída en el suministro.
Extraigan el cartucho (E) dañado e introduzcan aquello nuevo cuidando con que el pivote de centraje entre
en el correspondiente asiento, que las juntas estén bien posicionadas y que el llano de apoyo esté limpio de
impurezas y cal.
Vuelvan a ensamblar todo el conjunto procediendo con secuencia inversa.

15
NOTES - NOTES - NOTAS:
..................................................................................................................................................................................
..................................................................................................................................................................................
..................................................................................................................................................................................
..................................................................................................................................................................................
..................................................................................................................................................................................
..................................................................................................................................................................................
..................................................................................................................................................................................
..................................................................................................................................................................................
..................................................................................................................................................................................
..................................................................................................................................................................................
..................................................................................................................................................................................
..................................................................................................................................................................................
..................................................................................................................................................................................
..................................................................................................................................................................................
..................................................................................................................................................................................
..................................................................................................................................................................................
..................................................................................................................................................................................
..................................................................................................................................................................................
..................................................................................................................................................................................
..................................................................................................................................................................................
..................................................................................................................................................................................
..................................................................................................................................................................................
..................................................................................................................................................................................
..................................................................................................................................................................................
.................................................................................................................................................................................

ET39659 - R0
