Getac K120 User manual

Rugged Mobile Computing Solutions
K120 Keyboard Dock
Quick Guide Kurzanleitung
Guía rápida Guide rapide
Guida rapida Краткое руководство
快速指南 快速指南

English......................................... 1
Deutsch ....................................... 4
Español........................................ 7
Français ..................................... 10
Italiano...................................... 13
Pусский...................................... 16
简体中文 .................................... 19
繁體中文 .................................... 24
NOTE: The information in this manual is subject to change without notice.
HINWEIS: Änderungen der Informationen in diesem Handbuch sind vorbehalten.
NOTA: La información de este manual está sujeta a cambios sin previo aviso.
REMARQUE : Les informations contenues dans le présent manuel sont sujettes à
modification sans préavis.
NOTA: Le informazioni presenti in questo manuale sono soggette a modifica senza
preavviso.
ПРИМЕЧАНИЕ: Информация вэтом руководстве может быть изменена без
предварительного уведомления.
注意：本手册之内容本公司享有随时修改之权利，且不另行通知。
注意：本手冊之內容本公司享有隨時修改之權利，且不另行通知。

1
English

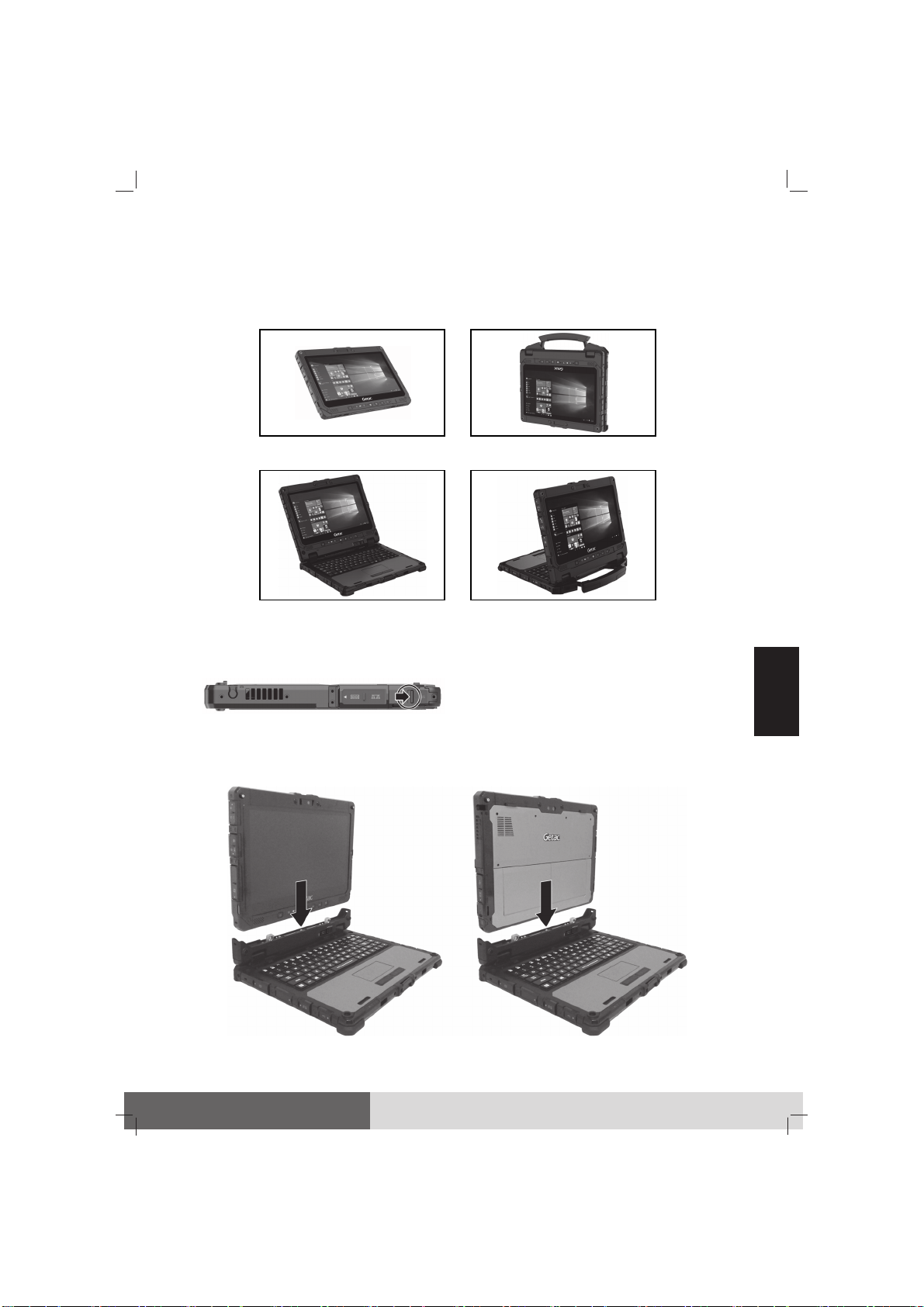

Introduction
This Keyboard Dock provides keyboard and touchpad functions to K120. With the
Keyboard Dock, you can use K120 in different usage modes as shown below.
Tablet Mode Convertible Mode*
Notebook Mode Presentation Mode*
* Not supported if the high capacity battery packs are installed.
Attaching the Keyboard Dock
1.
Make sure the cover of the power connector
on K120 Tablet is closed and locked.
2. Depending on the desired usage mode, have K120 Tablet face inwards or outwards.
Align and put K120 Tablet down on the holder. The release latch should click into
place.
Notebook Mode Convertible/Presentation Mode

2
English

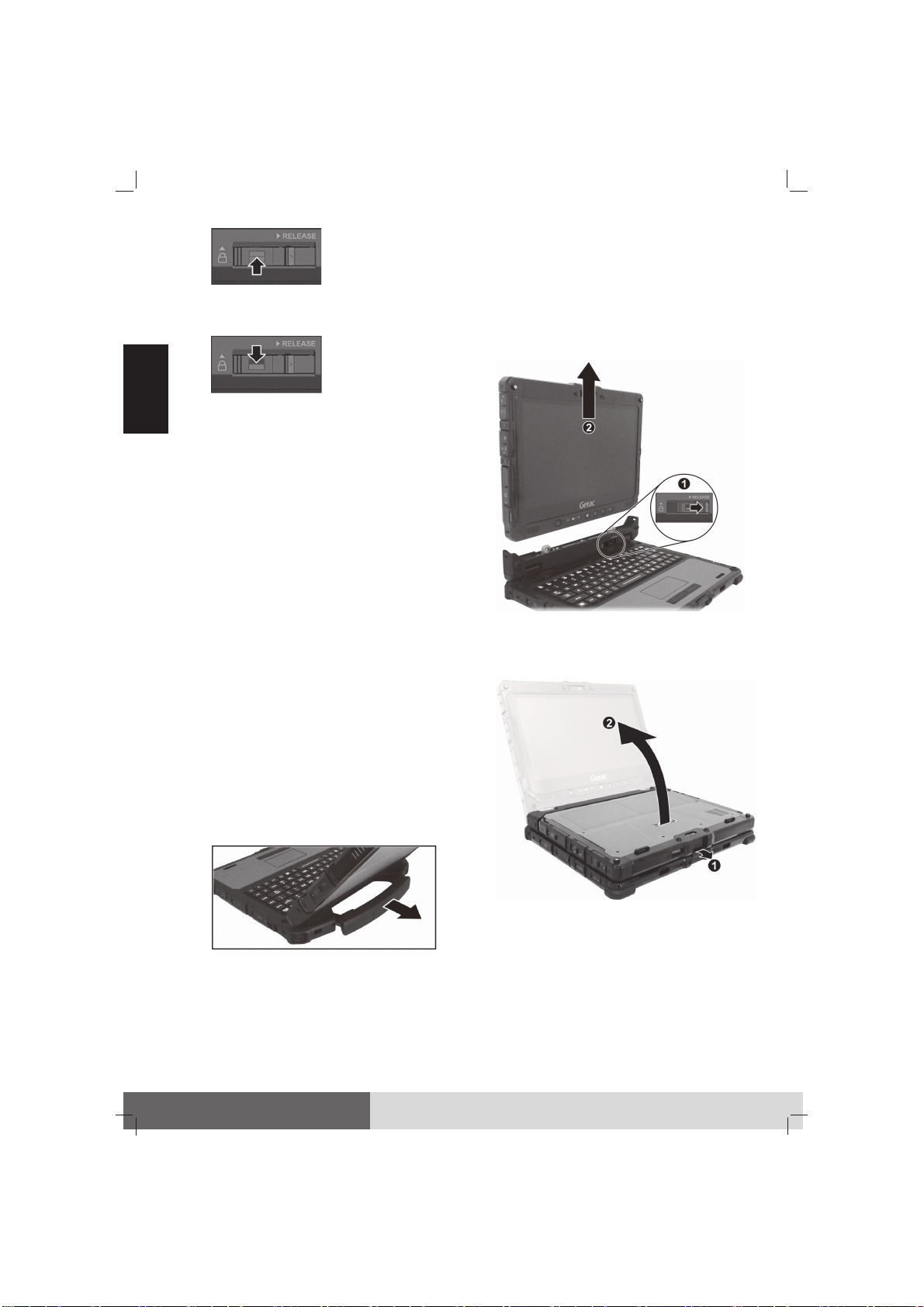

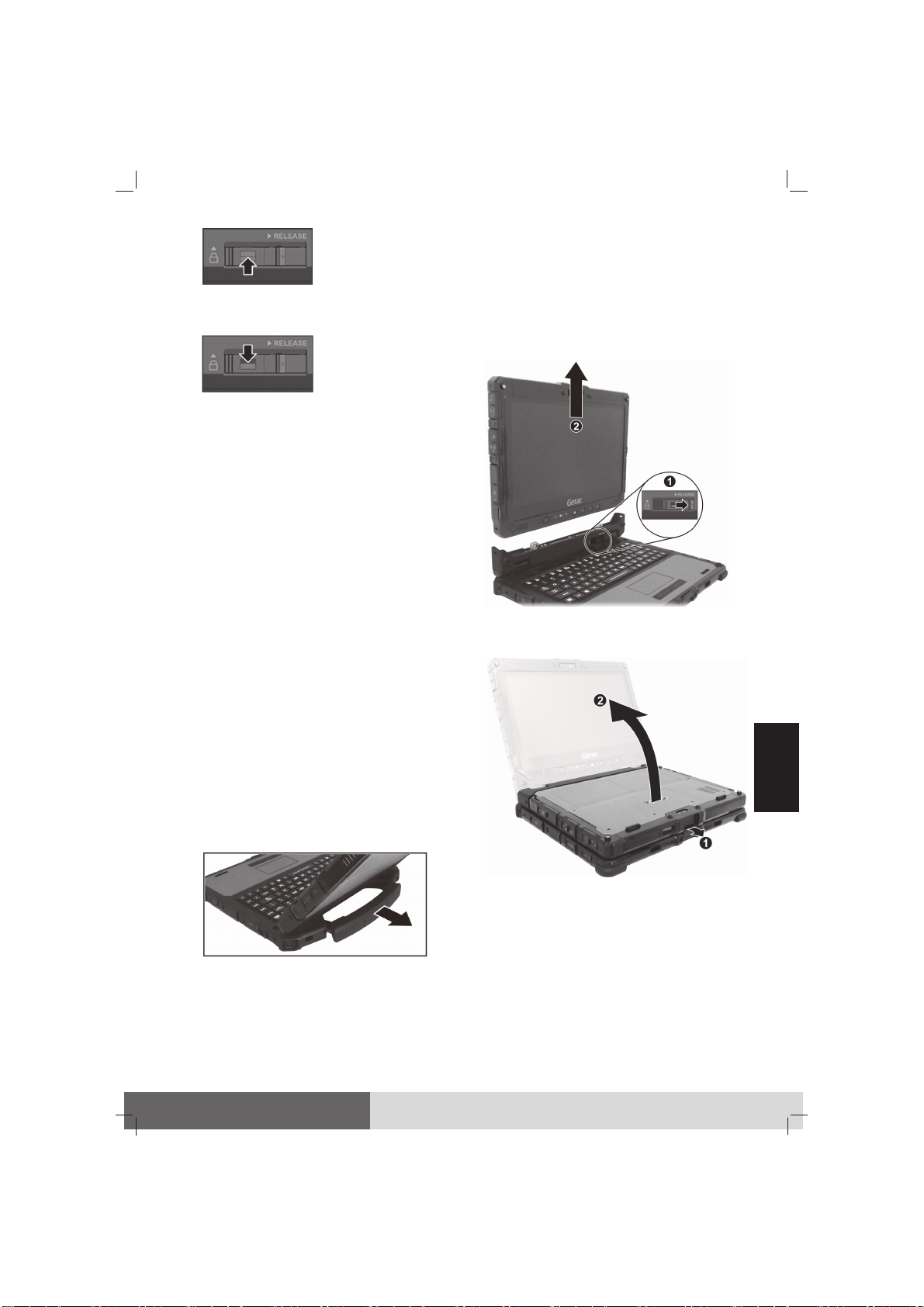

3.
Slide the lock of the release latch upwards to the locked
position.
Detaching the Keyboard Dock
1. Slide the lock of the release latch downwards to the unlocked
position.
2. Push the release latch toward the right,
and while holding the latch (

), lift K120
Tablet out of the holder (

).
Opening and Closing the Display
To open:
1. Pry open the cover latch (

).
2. Lift up the display (i.e. K120 Tablet) (

).
CAUTION: There is a limit to the tilting angle.
Do not go beyond the limit (120 degrees).
3. While using the touchscreen function in
Notebook Mode, extend the handle to
stabilize the Keyboard Dock.
To close:
1. Close the display.
2. Lift the cover latch to engage it on the display.

3
English

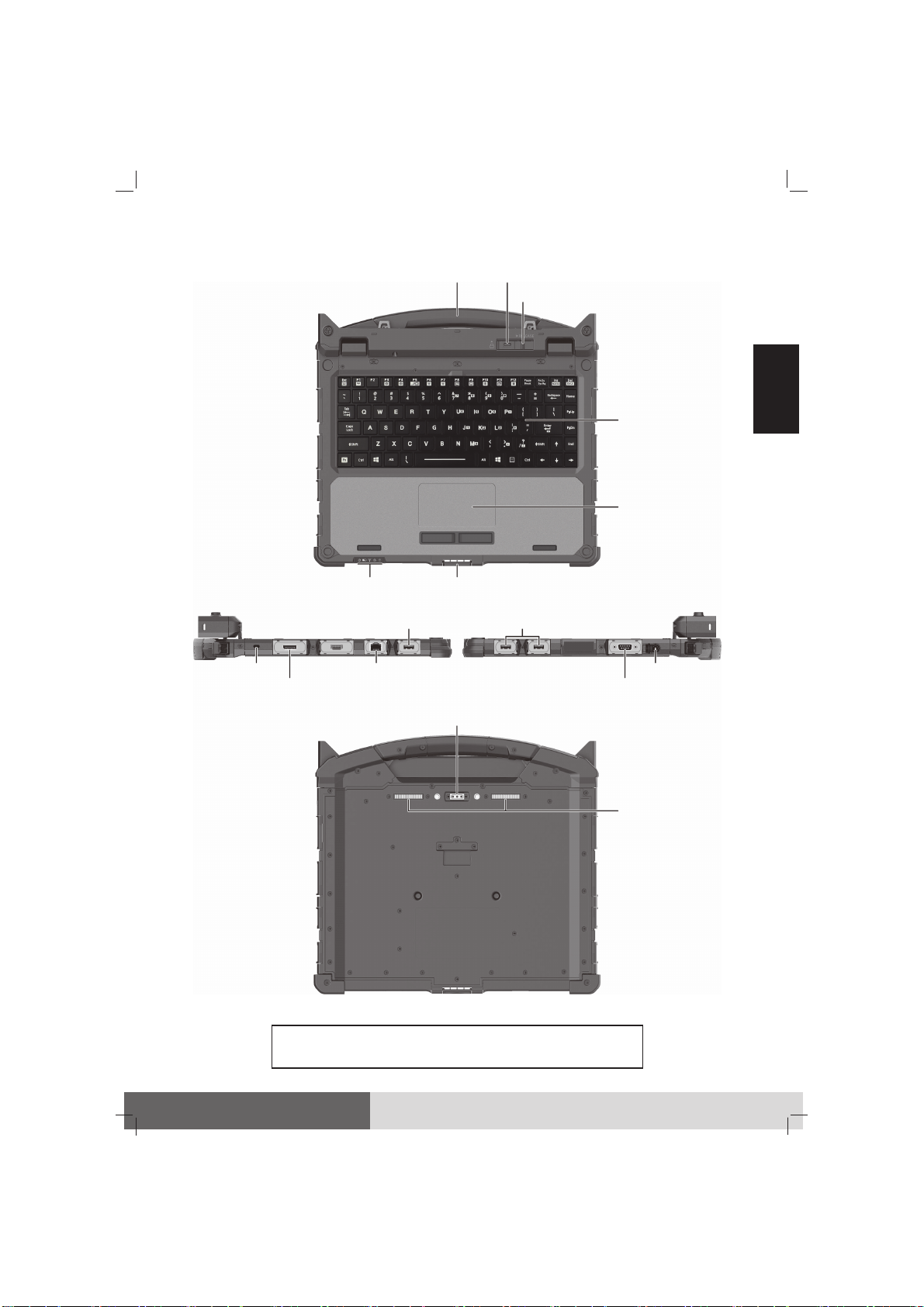

Identifying Hardware Components
Keyboard
Top cover latch
Power connector
Touchpad
Indicators
Kensington lock
DisplayPort connector
USB 3.2 port
RS-232 serial connector
RJ45 connector
Tablet release latch
Handle
USB 3.2 port
Tri antenna passthrough (optional)
Docking connectors
For more information, refer to User Manual (in PDF format)
on K120 Windows desktop or Driver Disc.
Security lock

4

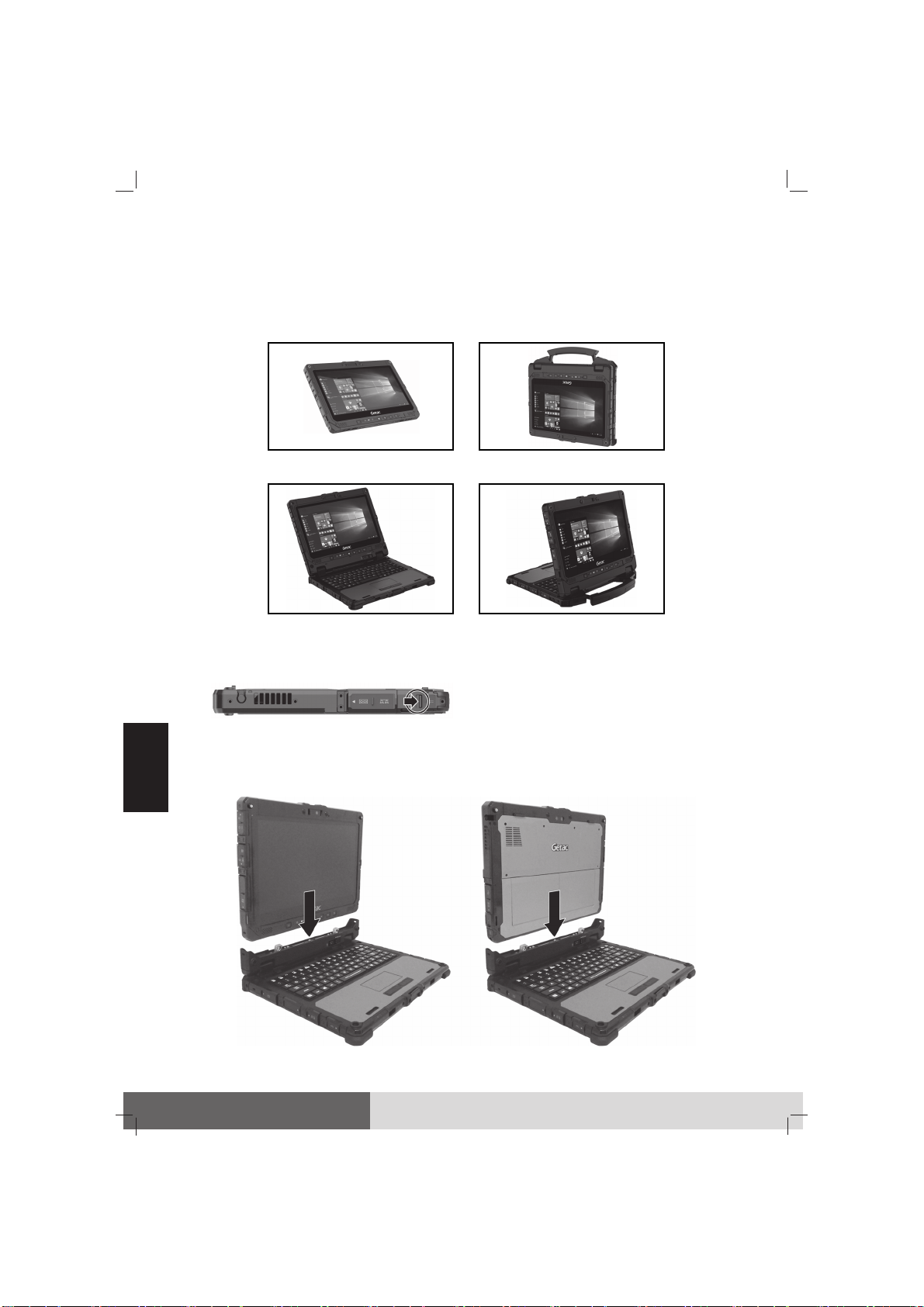

Deutsch
Einleitung
Dieses Tastaturdock stellt Tastatur- und Touchpadfunktionen für das K120 bereit.
Mit dem Tastaturdock können Sie das K120 in verschiedenen Benutzungsmodi
verwenden.
Tablet-Modus Umwandlungsmodus*
Notebook-Modus Präsentationsmodus*
* Wird bei Installation der Hochleistungsakkus nicht unterstützt.
Tastaturdock anbringen
1. Achten Sie darauf, dass die Abdeckung
des Netzanschlusses am K120-Tablet
geschlossen und verriegelt ist.
2. Wenden Sie das K120-Tablet je nach gewünschtem Nutzungsmodus nach innen
oder außen. Richten Sie das K120-Tablet aus und setzen Sie es in den Halter. Der
Freigaberiegel sollte einrasten.
Notebook-Modus Umwandlungs-/Präsentations-Modus

5
Deutsch
3.
Schieben Sie die Verriegelung des Freigaberiegels nach
oben in die verriegelte Position.
Tastaturdock abnehmen
1. Schieben Sie die Verriegelung des Freigaberiegels nach
unten in die entriegelte Position.
2. Schieben Sie den Riegel nach rechts;
halten Sie den Riegel (
 ) und heben Sie
das K120-Tablet aus dem Halter (
 ).
Anzeige öffnen und schließen
Öffnen:
1. Öffnen Sie den Abdeckungsriegel (

).
2. Heben Sie die Anzeige (d. h. das K120-
Tablet) an (

).
ACHTUNG: Der Neigungswinkel ist begrenzt.
Überschreiten Sie diese Grenze (120 Grad) nicht.
3. Fahren Sie bei Verwendung der Touchscreen-
Funktion im Notebook-Modus den Griff aus,
um das Tastaturdock zu stabilisieren.
Schließen:
1. Klappen Sie die Anzeige herunter.
2. Heben Sie den Abdeckungsriegel an, so dass er an der Anzeige einrastet.

6
Deutsch

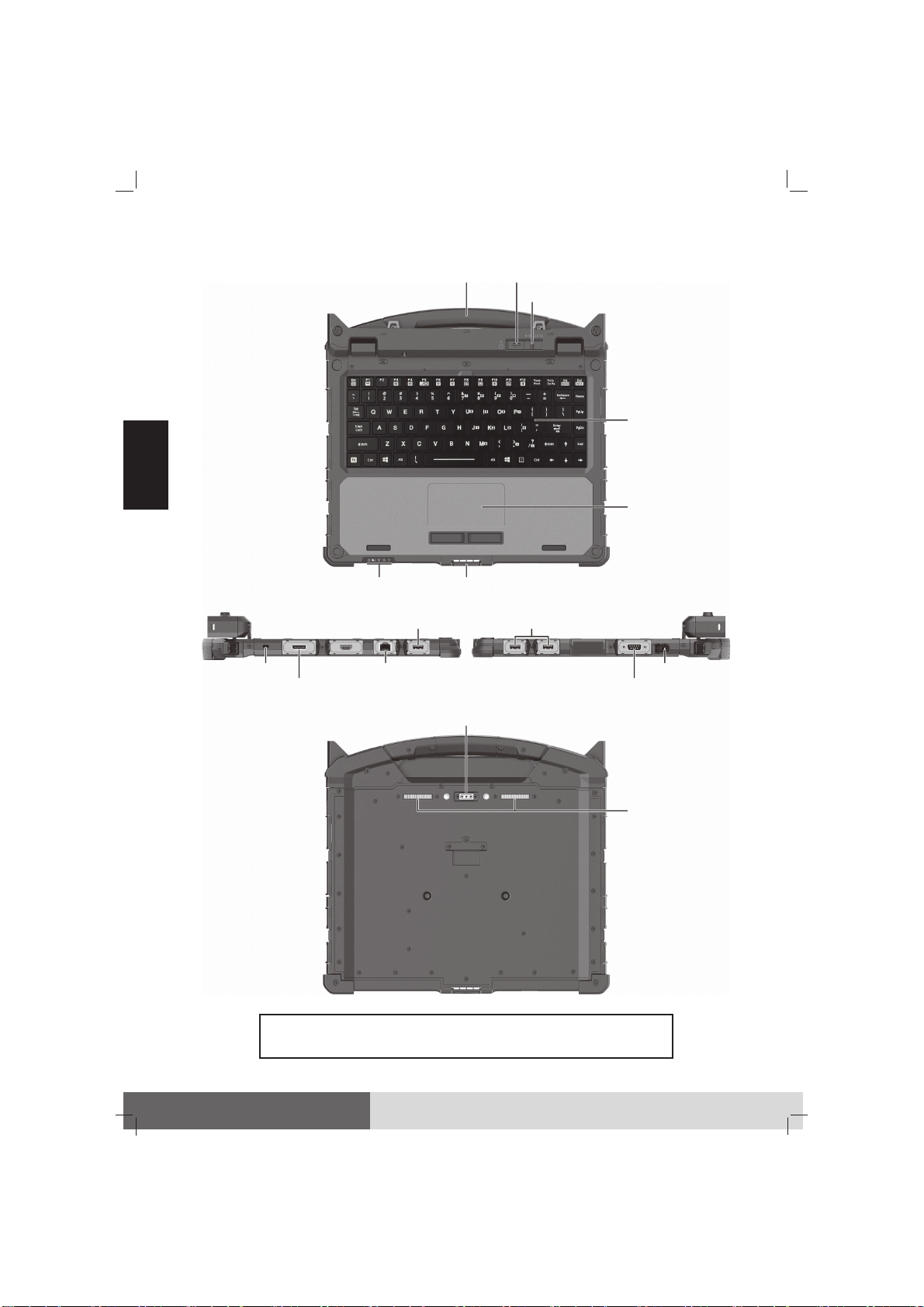

Hardwarekomponenten identifizieren
Tastatur
Riegel für die obere Abdeckung
Netzanschluss
Touchpad
Geräteanzeige
Kensington-
Schloss DisplayPort-Anschluss
USB-3.2-Anschluss
RS-232 Serieller Anschluss
RJ45-Anschluss
Tablet-Freigaberiegel
Griff
USB-3.2-Anschluss
Tri-Antennen-Durchleitung (Option)
Dockinganschlüsse
Sicherheitsverriegelung
Weitere Informationen finden Sie in der Bedienungsanleitung (im
PDF-Format) auf dem K120-Windows-Desktop oder der Treiber-Disc.

7
Español
Introducción
Esta base de acoplamiento para teclado proporciona funciones de teclado y de panel
táctil a la K120. Con la base de acoplamiento para teclado, puede utilizar la K120 en
varios modos de uso.

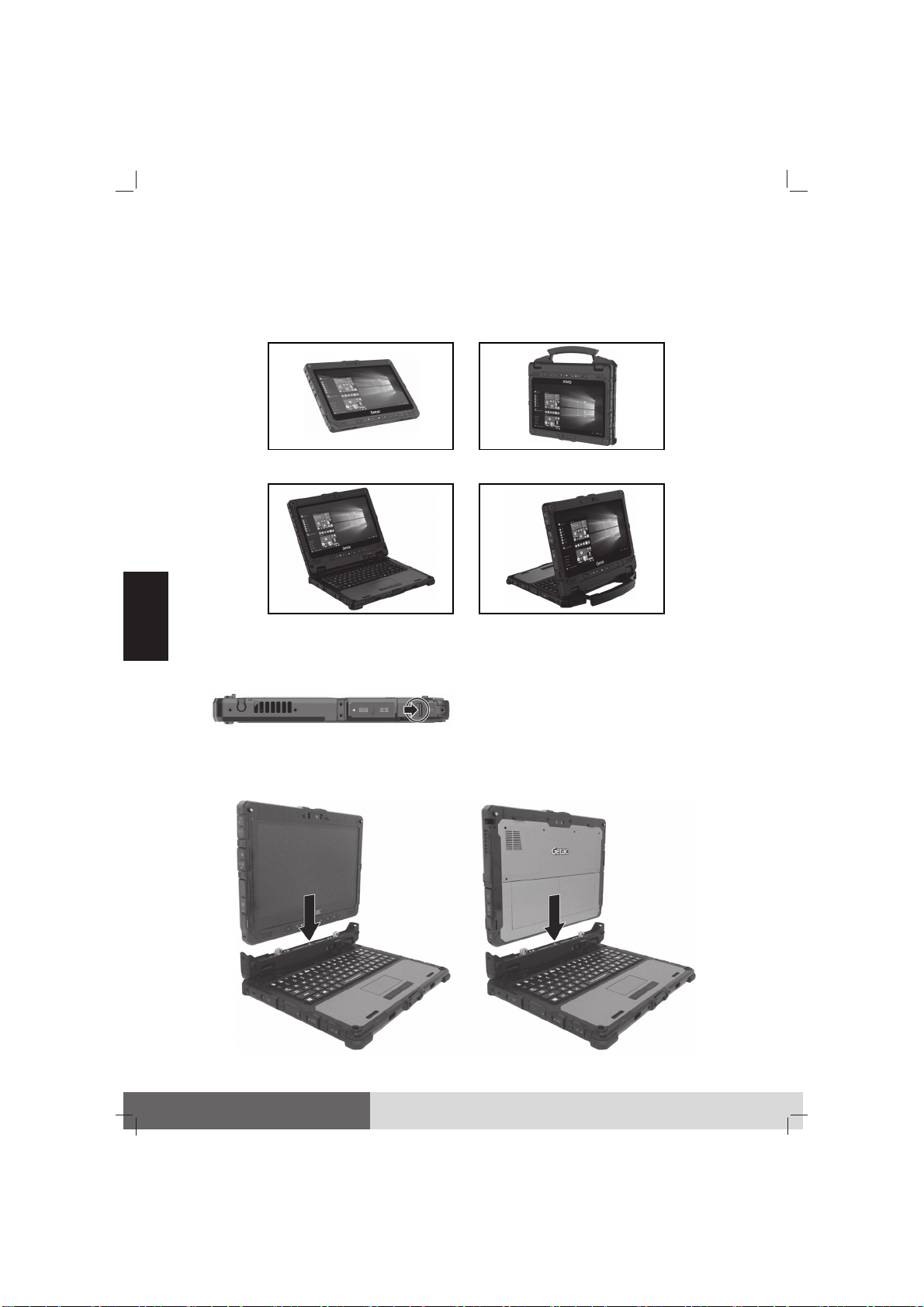

Modo Tableta Modo Convertible*
Modo Equipo portátil Modo Presentación*
* No se admite si se instalan baterías de alta capacidad.
Acoplar la base de acoplamiento para teclado
1. Asegúrese de que la tapa del conector de
alimentación de la tableta K120 está
cerrada y bloqueada.
2. Dependiendo del modo de uso que desee, oriente la tableta K120 hacia dentro o
hacia fuera. Alinee la tableta K120 con el soporte y colóquela en este. El pestillo
de liberación debe quedar encajado su lugar mediante el sonido de un clic.
Modo Equipo portátil Modo Convertible/Presentación

8
Español
3.
Deslice el seguro del pestillo de liberación hacia arriba hasta
la posición de bloqueo.
Desacoplar la base de acoplamiento para teclado
1. Deslice el seguro del pestillo de liberación hacia abajo hasta
la posición de desbloqueo.
2. Empuje el pestillo de liberación hacia la
derecha y, mientras sujeta dicho pestillo
(  ), levante la tableta K120 para sacarla
del soporte (
 ).
Abrir y cerrar la pantalla
Para abrir:
1. Abra el pestillo de la tapa.
2. Levante la pantalla (es decir, la tableta
K120) (

).
PRECAUCIÓN: El ángulo de inclinación tiene
un límite. No supere dicho límite (120 grados).
3. Mientras utiliza la función de pantalla
táctil en el modo Equipo portátil, extienda
el asa para estabilizar la base de
acoplamiento para teclado.
Para cerrar:
1. Cierre la pantalla.
2. Levante el pestillo de la tapa para engancharlo en la pantalla.

9
Español
Identificar componentes de hardware
Para obtener más información, consulte el manual del usuario (en formato PDF) que
se encuentra en el escritorio de Windows o en el disco de controladores de la K120.
Teclado
Cierre de la tapa superior
Conector de
alimentación
Panel táctil
Indicadores
Conector DisplayPort
Puerto USB 3.2
Conector serie RS-232
Conector RJ45
Pestillo de liberación de la tableta
Asa
Puerto USB 3.2
Paso a través con antena triple (opción)
Conectores de base de
acoplamiento
Cierre de seguridad
Bloqueo
Kensington

10
Français
Présentation
Cette station d’accueil clavier procure les fonctions de clavier et de pavé tactile pour
le K120. Avec la station d’accueil clavier, vous pouvez vous servir du K120 selon
différents modes d’utilisation.
Mode tablette Mode convertible *
Mode ordinateur portable Mode présentation *
* Non pris en charge si les blocs-batteries haute capacité sont installés.
Fixer la station d’accueil clavier
1. Assurez-vous que le couvercle du connecteur
d’alimentation de la tablette K120 est fermé
et verrouillé.
2. En fonction du mode d’utilisation souhaité, orientez la tablette K120 vers
l’intérieur ou vers l’extérieur. Alignez et mettez la tablette K120 sur le support.
Le loquet de dégagement doit se clipser en place.
Mode ordinateur portable Mode convertible/présentation

11
Français

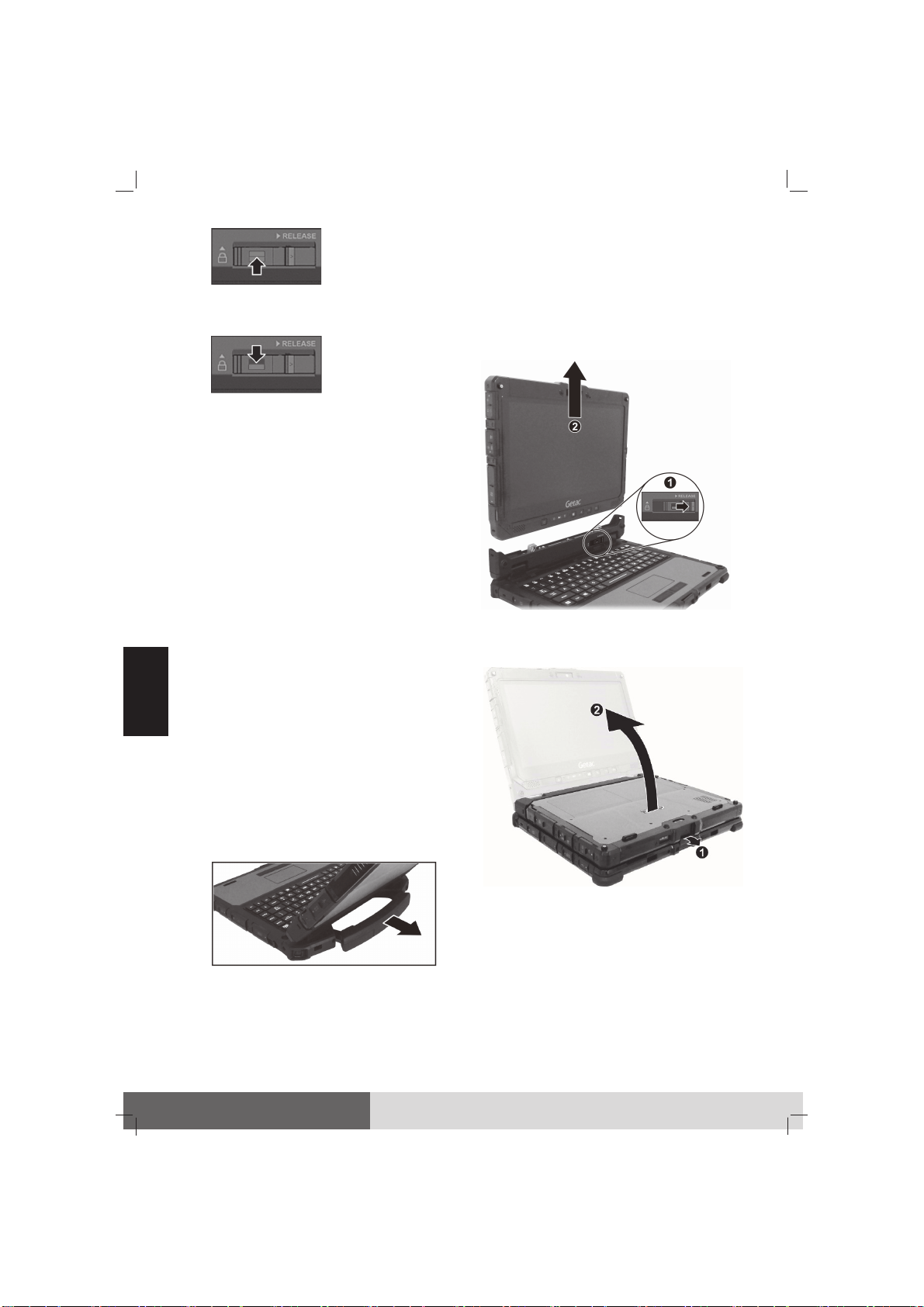

3.
Faites coulisser le verrou du loquet de dégagement vers le
haut en position verrouillée.
Détacher la station d’accueil clavier
1. Faites coulisser le verrou du loquet de dégagement vers le
bas en position déverrouillée.
2. Poussez le loquet de dégagement vers la
droite et, tout en tenant le loquet (
 ),
soulevez la tablette K120 pour la sortir du
support (
 ).
Ouverture et fermeture de l’écran
Pour ouvrir :
1. Forcez pour ouvrir le loquet du couvercle
(

).
2. Soulevez l’écran (c’est-à-dire la tablette
K120) (

).
ATTENTION : L’angle d’inclinaison présente une
limite. Ne dépassez pas la limite (120 degrés).
3. En cas d’utilisation de la fonction écran tactile
en mode ordinateur portable, déployez la
poignée afin de stabiliser la station d’accueil
clavier.
Pour refermer :
1. Refermez l’écran.
2. Soulevez le loquet du couvercle pour l’engager sur l’écran.

12
Français

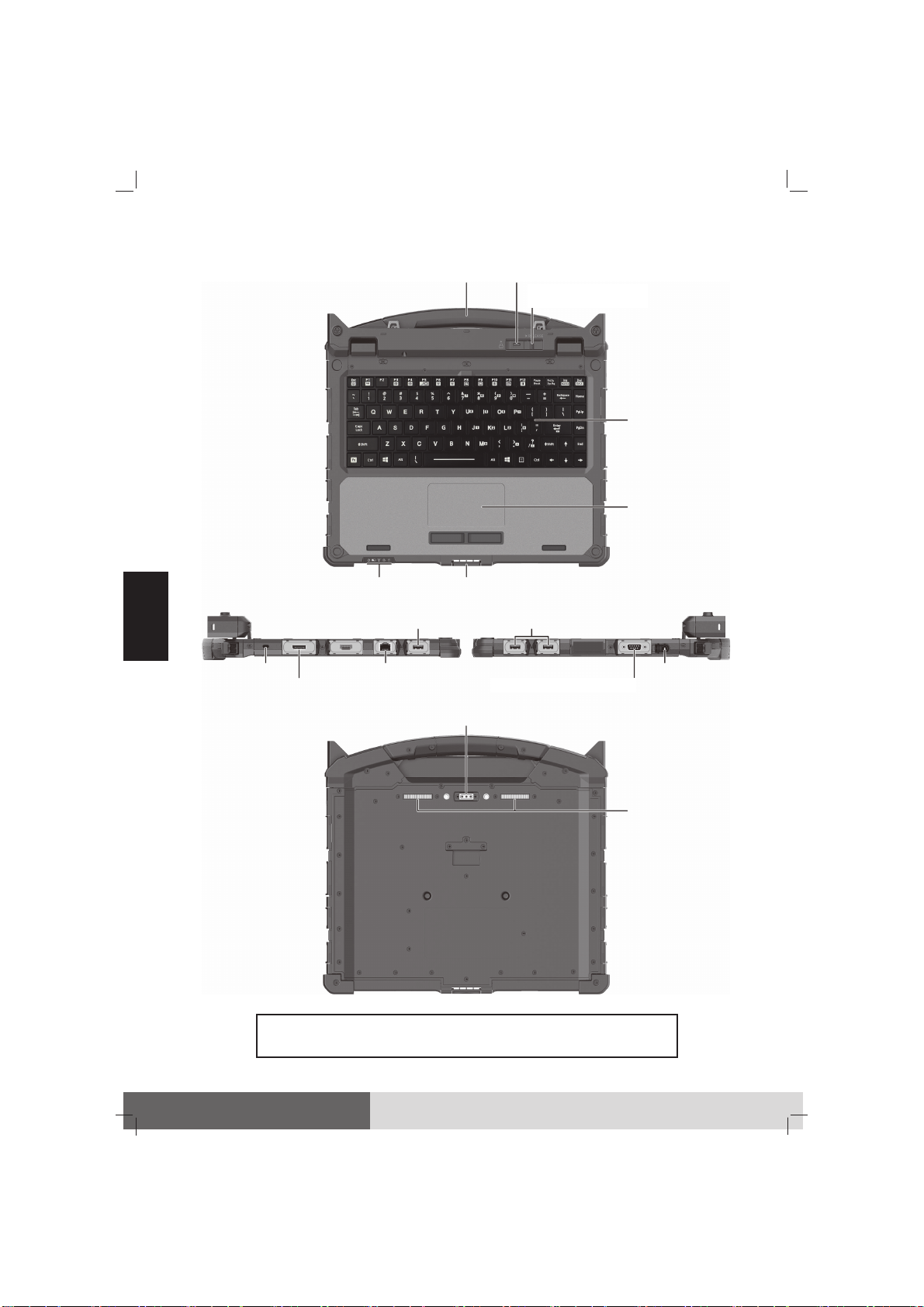

Identification des composants matériels
Pour plus d’informations, consultez le manuel d’utilisation (au format
PDF) sur le bureau Windows du K120 ou sur le disque des pilotes.
Clavier
Verrou de couvercle supérieur
Connecteur
d’alimentation
Touchpad
Indicateurs
Verrouillage
Kensington Connecteur
DisplayPort
Port USB 3.2
Connecteur
RJ45
Loquet de dégagement
de la tablette
Poignée
Port USB 3.2
Intercommunication des
trois antennes (optionnel)
Connecteurs d’accueil
Verrou de sécurité
Connecteur de RS-232 série

13
Italiano
Introduzione
Questo dock per tastiera fornisce funzioni per tastiera e touchpad al K120. Con il
dock per tastiera, è possibile utilizzare il K120 in diverse modalità di utilizzo.
Modalità tablet Modalità convertibile*
Modalità notebook Modalità presentazione*
* Non supportato se sono installate batterie ad alta capacità.
Fissaggio del dock per tastiera
1. Assicurarsi che il coperchio del
connettore di alimentazione sul tablet
K120 sia chiuso e bloccato.
2. A seconda della modalità di utilizzo desiderata, il tablet K120 deve essere rivolto
verso l’interno o l’esterno. Allineare e collocare il tablet K120 sul supporto. Il
gancio di rilascio deve fare clic in posizione.
Modalità notebook Modalità convertibile/presentazione

14
Italiano
3.
Far scorrere il blocco del gancio di rilascio verso l’alto in
posizione di blocco.
Distacco del dock per tastiera
1. Far scorrere il blocco del gancio di rilascio verso il basso in
posizione di sblocco.
2. Premere il gancio di rilascio verso destra
e, mentre si tiene il gancio (
 ), estrarre il
tablet K120 dal supporto (
 ).
Apertura e chiusura del display
Per aprire:
1. Far leva per aprire il gancio del coperchio
(

).
2. Sollevare il display (ad esempio, tablet
K120) (

).
AVVERTENZA: Vi è un limite all’angolo di
inclinazione. Non superare il limite (120 gradi).
3. Quando si utilizza la funzione touchscreen in
Modalità notebook, estendere l’impugnatura
per stabilizzare il dock per tastiera.
Per chiudere:
1. Chiudere il display.
2. Sollevare il gancio del coperchio per bloccarlo sul display.

15
Italiano

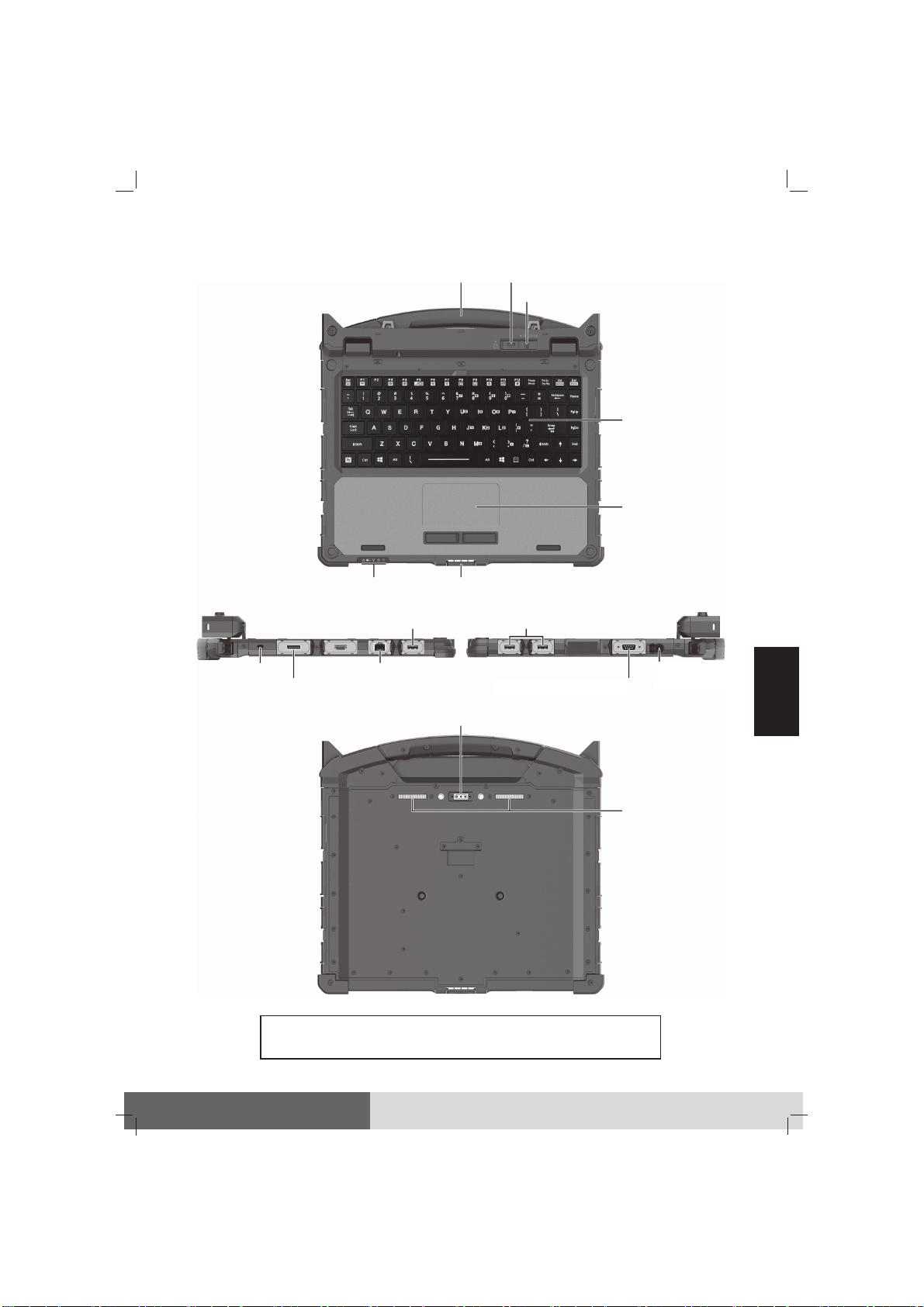

Identificazione dei componenti hardware
Tastiera
Gancio del coperchio superiore
Connettore
alimentazione
Touchpad
Indicatori
Kensington Lock
Connettore
DisplayPort
Porta USB 3.2
Connettore seriale RS-232
Connettore
RJ45
Gancio di rilascio per tablet
Impu
g
natura
Porta USB 3.2
Passthrough a tre antenne (opzionale)
Connettori docking
Blocco di sicurezza
Per ulteriori informazioni, fare riferimento al Manuale dell’utente
(in formato PDF) sul desktop Windows K120 o disco driver.

16
Pусски
й
Введение
Данная док-станция склавиатурой содержит клавиатуру исенсорную панель для
планшета K120. После подсоединения док-станции склавиатурой планшет K120
можно использовать вразличных режимах.
Режим планшета Режим трансформера*
Режим ноутбука Режим презентации*
* Не поддерживается, если установлен аккумулятор повышенной емкости.
Подсоединение док-станции склавиатурой
1. Удостоверьтесь, что крышка разъема
питания на планшете K120 закрыта и
заблокирована.
2. Взависимости от требуемого режима использования разверните планшет K120
экраном внутрь или наружу. Совместите планшет K120 сдержателем и
установите вдок-станцию. Фиксатор должен защелкнуться на месте.
Режим ноутбук Режим трансформера/презентации

17
Pусски
й
3.
Сдвиньте замок фиксатора вверх взаблокированное
положение.
Отсоединение док-станции склавиатурой
1.
Сдвиньте замок фиксатора вниз вразблокированное
положение.
2. Сдвиньте фиксатор вправо и, удерживая
фиксатор (
 ), извлеките планшет K120
из держателя (
 ).
Открытие изакрытие дисплея
Открытие дисплея:
1. Оттяните фиксатор крышки (

).
2. Поднимите дисплей (то есть планшет
K120) (

).
ОСТОРОЖНО: Угол наклона ограничен. Не
превышайте предельный угол (120°).
3. При использовании сенсорного экрана в
режиме ноутбука выдвиньте ручку, чтобы
повысить устойчивость док-станции с
клавиатурой.
Закрытие дисплея:
1. Сложите дисплей.
2. Поднимите фиксатор крышки, чтобы защелкнуть его на дисплее.

18
Pусски
й

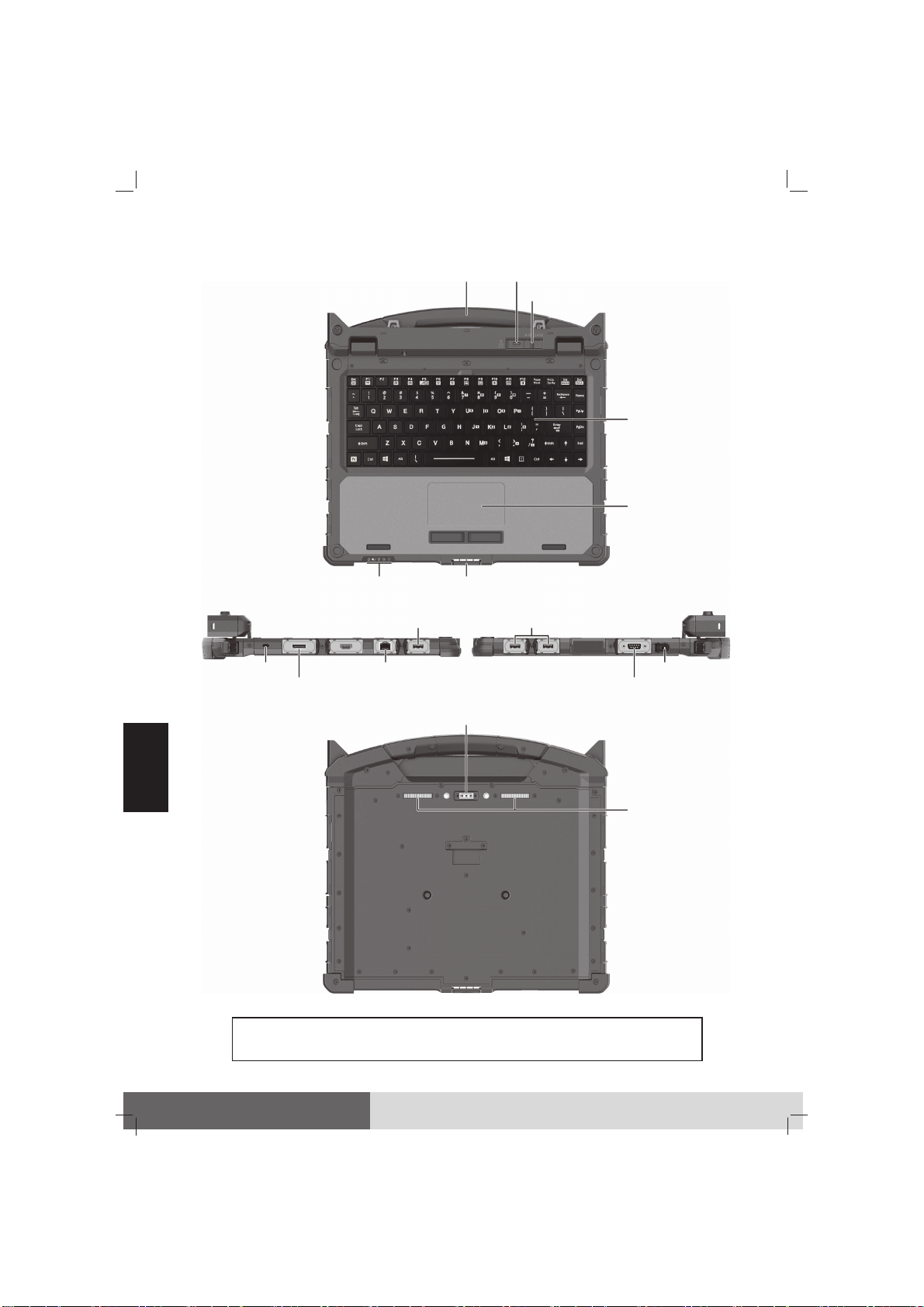

Внешний вид устройства
Клавиатура
Фиксатор верхней крышки
Разъем питания
Сенсорная панель
Индикаторы
Замок Kensington
Разъем DisplayPort
Порт USB 3.2
Последовательный
порт
Разъем RJ45
Фиксатор планшета
Ручка
Порт USB 3.2
Сквозной порт для трех антенн (опция)
До
к
-разъемы
Защитный замо
к
Дополнительные сведения см. вРуководстве пользователя (вформате PDF)
на Рабочем столе Windows на планшете K120 или на диске сдрайверами.
