SE Manual BigJack IR-6SP
Inledning
BigJack är en stor och robust fjärrkontroll till vilka yttre manöverkontakter kan
anslutas till. Den är programmerbar vilket innebär att det går att ”lära in” IR-koder
från andra fjärrkontroller t.ex. TV, video, stereo och leksaker. Den är lämplig att
användas av personer som har kognitiva och motoriska problem och som kräver stora
tydliga manöverkontakter.
Allmänt om BigJack
Innan man börjar använda BigJack finns det vissa saker som man bör veta.
•För att komma in i programmeringsläge trycker man in programmeringsknappen
(undersida) med t.ex. en penna samtidigt som en funktionstangent väljs. Olika
funktionstangenter väljs beroende på vad som skall programmeras.
•Om man ångrar en tangenttryckning eller om något blir fel vid programmeringen
kan man alltid trycka på programmeringsknappen. Den fungerar som
återställningsknapp.
•Det är viktigt att inte vänta för länge mellan de olika stegen i
programmeringsprocedurerna. Efter en viss tid går BigJack automatiskt ur
programmeringsläget för att spara ström.

5

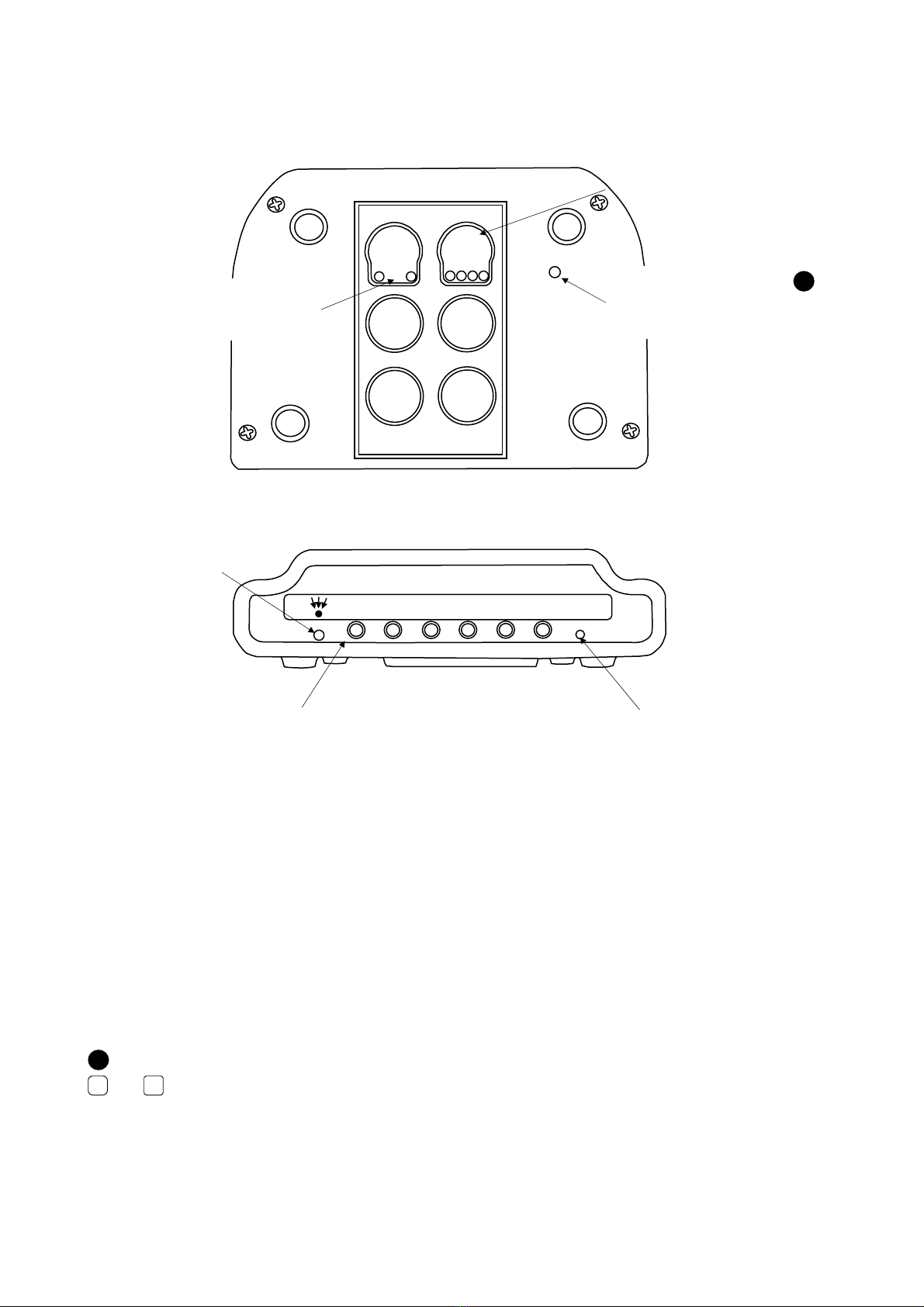

Bilden visar olika benämningar och funktioner som förekommer i texten.
Vid leverans är BigJack inställd med vissa grundinställningar enligt följande:
•Ljudvolym är inställd på värde 3.
•Tillslagsfördröjning är inställd på värde 1, ingen tidsfördröjning.
•GewaLink kanaler 16-21 ligger inlagda på tangenterna 1-6.
Teckenförklaring
Följande symboler kommer att finnas med i texten:
P = programmeringsknapp
1…. 6 = Funktionstangent 1-6
IR-sensor
1 2 3 4 5 6 Indication
IR
Sensor
Ingång 1-6 för yttre
manöverkontakter Indikeringslampa
Fig 2
Fig 1 Funktionstangenter 1-6
12
34
56
Röd och grön
indikeringslampa
Programmeringsknapp P
(reset)

6
Sätta i batterier

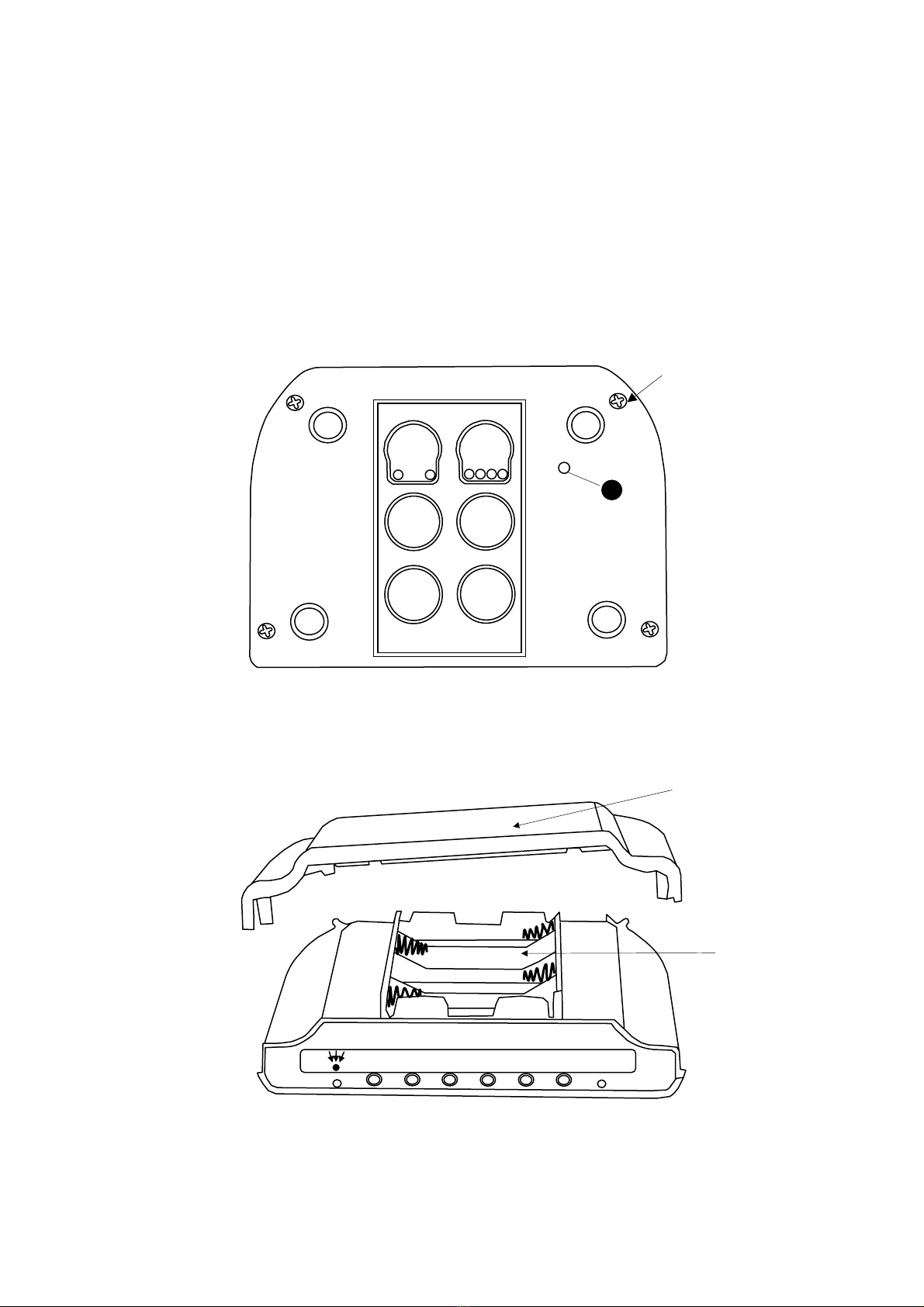

Lossa skruvarna enligt fig. 3 med en krysskruvmejsel. Ta av överdelen och sätt in 4 st
1,5V alkaline batterier typ LR6. Placera batterierna rätt polvänt enligt markering i
botten på batterifacket. Det är viktigt att alkaline batterier används som är skyddade
mot läckande batterisyra och som har lång livslängd. Avsluta monteringen av de nya
batterierna med att trycka på programmeringsknappen.
1 2 3 4 5 6 Indication
IR
Sensor
Fig 4
Överdel lyfts av
när skruvar har
lossats
Batterifack
Fig 3
Programmeringsknapp
P
Skruvar
12
34
56

7
Programmering
Inlärning av IR-koder från en annan fjärrkontroll
För att BigJack skall kunna styra t.ex. TV, Video, Stereo, DVD, leksaker, lampor
m.m. fordras att dessa apparater har en fjärrkontroll som sänder IR. De flesta
fjärrkontroller på marknaden använder Infrarött ljus (IR) precis som BigJack. T.ex.
en TV har som standard alltid en fjärrkontroll som används för att styra olika
funktioner. Det är denna fjärrkontroll som skall används för att lära in IR-kanaler till
BigJack. Andra apparater som t.ex. lampor, porttelefoner, telefoner och
dörrautomatiker har inte någon sådan fjärrkontroll. Gewa AB har lösningar som gör
det möjligt att även styra dessa apparater. Kontakta Gewa AB eller Gewa AB:s
återförsäljare i dessa fall.
Gör enligt följande för att lära in IR-koder från en annan fjärrkontroll:
1. Övertyga dig om att batterierna i BigJack och fjärrkontrollen har full kapacitet.
Placera dem inte i starkt ljus vid inlärning, t ex solljus.

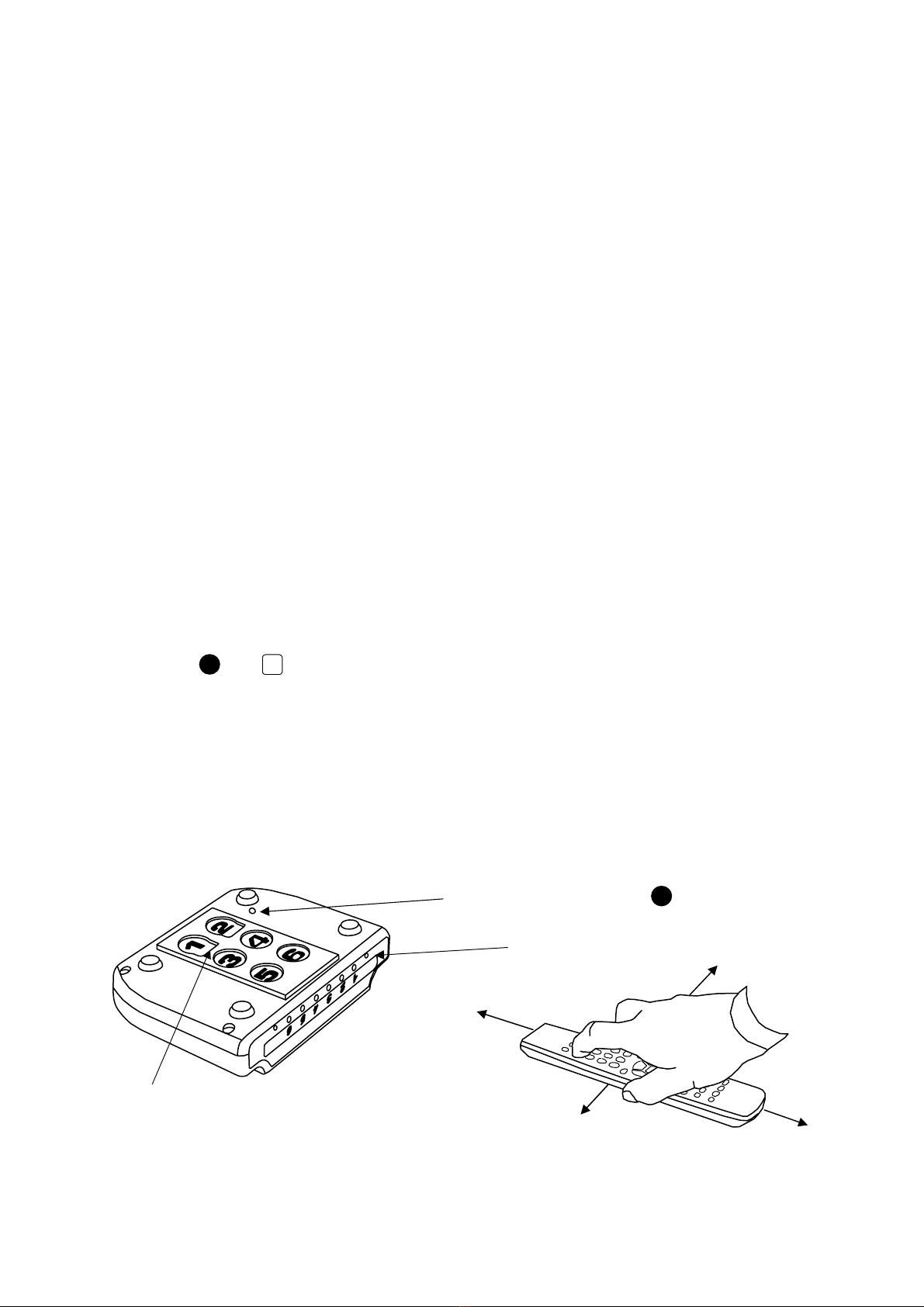

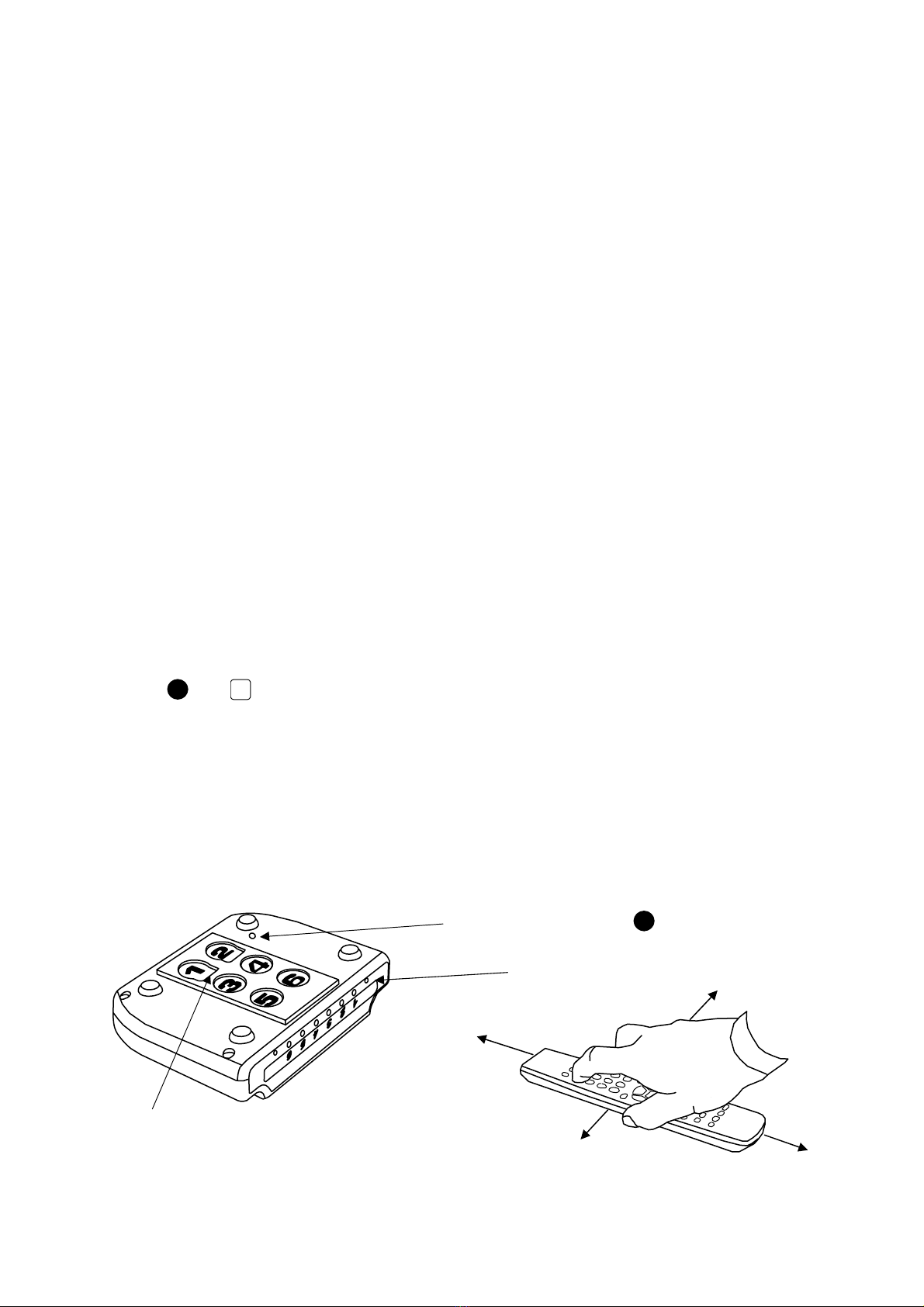

2. Lägg BigJack på ett bord med fjärrkontrollen riktad mot IR-sensorn på BigJack
som figur 5 visar.
3. Tryck på P och 1samtidigt.
För kontroll av att BigJack och fjärrkontrollen ligger rätt, tryck och håll ner valfri
tangent på fjärrkontrollen. Flytta fjärrkontrollen åt vänster resp. höger sida tills
grön indikeringslampa slocknar. Flytta sedan fjärrkontrollen bakåt tills
indikeringslampan slocknar (en meter för vissa sändare). Placera fjärrkontrollen
mitt emellan dessa lägen. Vissa typer av fjärrkontroller ger endast en kort
blinkning för varje tryckning. Tryck i dessa fall flera gånger.
Grön och röd indikeringslampa
IR-sensor
Programmeringsknapp P
Standardfjärrkontroll som
medföljer t.ex TV, Video, Stereo.
Fig 5

8
4. Tryck och släpp den tangent på BigJack där IR-kanalen skall läras in. Röd och
grön indikeringslampa lyser nu med fast sken.
5. Tryck och håll ner den tangent på fjärrkontrollen som skall läras in i BigJack.
Släpp när röd indikeringslampa slocknar. Det kan ta upp till 10 sekunder. Om röd
indikeringslampa återgår till att lysa rött trycker man ytterligare en eller flera
gånger tills både röd och grön indikeringslampa slocknar.
Om indikeringslampan blinkar rött och en ljudsignal hörs har inlärningen
misslyckats. Försök ytterligare en gång från punkt 4.
6. Avsluta med att trycka på tangent 6.
7. Om inlärningen har lyckats med första tangenten går man vidare med nästa
tangent enligt punkt 3-6 tills alla IR-kanaler är inlärda.
Tips! BigJack kan lära in IR-kanaler från de flesta fjärrkontroller som finns på
marknaden men det finns dock några enstaka undantag. Det kan vara enstaka
funktioner eller alla funktionerna på en fjärrkontroll. I dessa fall är det möjligt att
använda ett annat inspelningsläge. I punkt 3 gör man i stället enligt följande; Tryck in
P och 1samtidigt men håll dem intryckta i ca 2 sek tills grön indikeringslampan
blinkar och slocknar. Man har nu kommit in i ett annat inspelningsläge. För övrigt
gör man hela inspelningsproceduren på samma sätt.
Snabbguide
Inlärning: P +1, välj tangent på BigJack, tryck på standardfjärrkontrollen, avsluta
med 6 .

9
Återställning till grundinställning
Med BigJack har man möjlighet att återställa alla tangenter och inställningar till
grundinställning enligt följande:
•Ljudvolym återställs till värde 3.
•Tillslagsfördröjning återställs till värde 1, ingen fördröjning.
•GewaLink kanaler 16-21 läggs in på funktionstangenterna 1-6.
Gör enligt följande för att återställa:
1. Tryck på P och 3.
2. Tryck i tur och ordning på tangenterna 5, 1, 2, 3, 6. Indikeringslampan på
tangent 1 blinkar grönt för att visa att det är klart.
Snabbguide
Återställning till grundinställning:
P + 3, 5 , 1, 2, 3, 6
Inställning av ljudsignal
BigJack har en ljudsignal som ljuder när en tangent trycks ner. Volymen på denna
signal går att ställa i 6 steg ( 1 , 2, 3, 4, 5, 6).
1= ingen signal och 6 = maximal signal.
Gör enligt följande:
1. Tryck på P och 4samtidigt.
2. Tryck på en tangent från, 1- 6för att välja ljudnivå. Indikeringslampan på
tangent 1 blinkar grönt för att visa att det är klart.
Snabbguide
Ställa in ljudsignal: P +4, 1- 6.
1= ingen signal och 6 = maximal signal.

10
Inställning av tillslagsfördröjning
Med BigJack har man möjlighet att ställa tillslagsfördröjningen av tangenter, alltså
den tid som en tangent måste hållas inne innan funktion erhålles.
Tillslagsfördröjningen går att ställa i 6 steg ( 1, 2, 3, 4, 5, 6).
1= ingen tillslagsfördröjning och 6= maximal tillslagsfördröjning (0,5 sek).
Gör enligt följande:
1. Tryck på P och 2samtidigt.
2. Tryck på en tangent från 1- 6, för att välja tiden för tillslagsfördröjningen.
Indikeringslampan på tangent 1 blinkar grönt för att visa att det är klart.
Snabbguide
Ställa in tillslagsfördröjning: P + 2, 1- 6.
1= ingen tillslagsfördröjning och 6= maximal tillslagsfördröjning
Inlärning av sekvenser (Macro)
BigJack har möjlighet att sända sekvenser. Genom att trycka på en tangent utför
BigJack automatiskt en serie av tangenttryckningar. T ex, en tillämpning kan vara att
när man svarar i telefonen stängs ljudet samtidigt av på TV. BigJack kan komma ihåg
hur lång tid en tangent skall sända.
Det går alltid att avbryta en sändning av en sekvens genom att trycka på annan valfri
tangent. Max 25,5 sekunder och 6 tangenttryckningar per tangent går att lära in.
OBS! Tangent 5 och 6 kan ej spara sekvens och den tangent som sekvensen skall
sparas på får ej vara en del av sekvensen.
1. Tryck på P och 5samtidigt.
2. Tryck på 1.
3. Tryck på de tangenter som skall ingå i sekvensen. Tryck så lång tid som de skall
sändas när sekvensen spelas upp.
4. Tryck på P och 5samtidigt.
5. Tryck på 2.
6. Välj tangent som sekvensen skall sparas på (ej tangent 5 eller 6).
Indikeringslampan på tangent 1 blinkar grönt för att visa att det är klart.

11
Snabbguide
Lära in sekvenser: P +5 , 1, tryck sekvens, P+5,2, välj plats för sekvens.
Yttre manöverkontakt
Till BigJack är det möjligt att ansluta yttre manöverkontakter som påverkar tangent
1-6. Manöverkontakterna ansluts till ingångarna på framsidan med 3,5 mm
teleproppar.
Rengöring
BigJack görs rent med en mycket hårt urvriden trasa som doppats i vatten med lite
diskmedel i. Efter rengöring torkas den med en torr trasa.
Sammanställning snabbguide
Lära in kanaler
Inlärning: P +1, välj tangent på BigJack, tryck på standardfjärrkontrollen, avsluta
med 6 .
Ställa in tillslagsfördröjning
P + 2, 1- 6 .
1= ingen tillslagsfördröjning och 6= maximal tillslagsfördröjning.
Grundinställning = ingen tillslagsfördröjning.
Återställning till grundinställning
P + 3, 5 , 1, 2, 3, 6
Ställa in ljudsignal
P +4, 1- 6 .
1= ingen signal och 6 = maximal signal.
Grundinställning = 3.
Lära in sekvenser
P +5 , 1, tryck sekvens, P +5,2, välj plats för sekvens.

12
Tillbehör
Tillbehör som medföljer BigJack
Art. nr Benämning Beskrivning Antal
------- Noteringsark BigJack A4-ark för notering av inlärda
kanaler 1 st
Övriga tillbehör till BigJack
Art.nr Benämning Beskrivning
8362 Batteri LR6 1,5 V Alkaline
Tekniska data
Strömförbrukning i vila: ca 10 µA
Strömförbrukning vid
sändning: ca 35 mA (GewaLink-kanal)
Batterilivslängd: ca 2 år (200 sek sändning/dag med
GewaLink-kanal)
Programmeringsplatser: 6
Manöverkraft på tangentbord: ca 1,5 N (150 gr)
Räckvidd: 20-30 m (GewaLink-kanaler)
Fysiska mått (L x B x H): 140 x 100 x 38 mm
Vikt inkl batterier: 280 gr
Temperaturområde (gäller ej
batterier): -20°- +45°C
Uttag för anslutning av
manöverkontakter: 3,5 mm

13
Överensstämmelse med Medicintekniska Direktivet
IR-6SP BigJack marknadsförs som ett tekniskt hjälpmedel för rörelsehindrade och
uppfyller kraven i Medicintekniska direktivet 93/42/EEC vilket t ex inkluderar
relevanta krav för EMC och elektrisk säkerhet.

14
GB Manual BigJack IR-6SP
Introduction

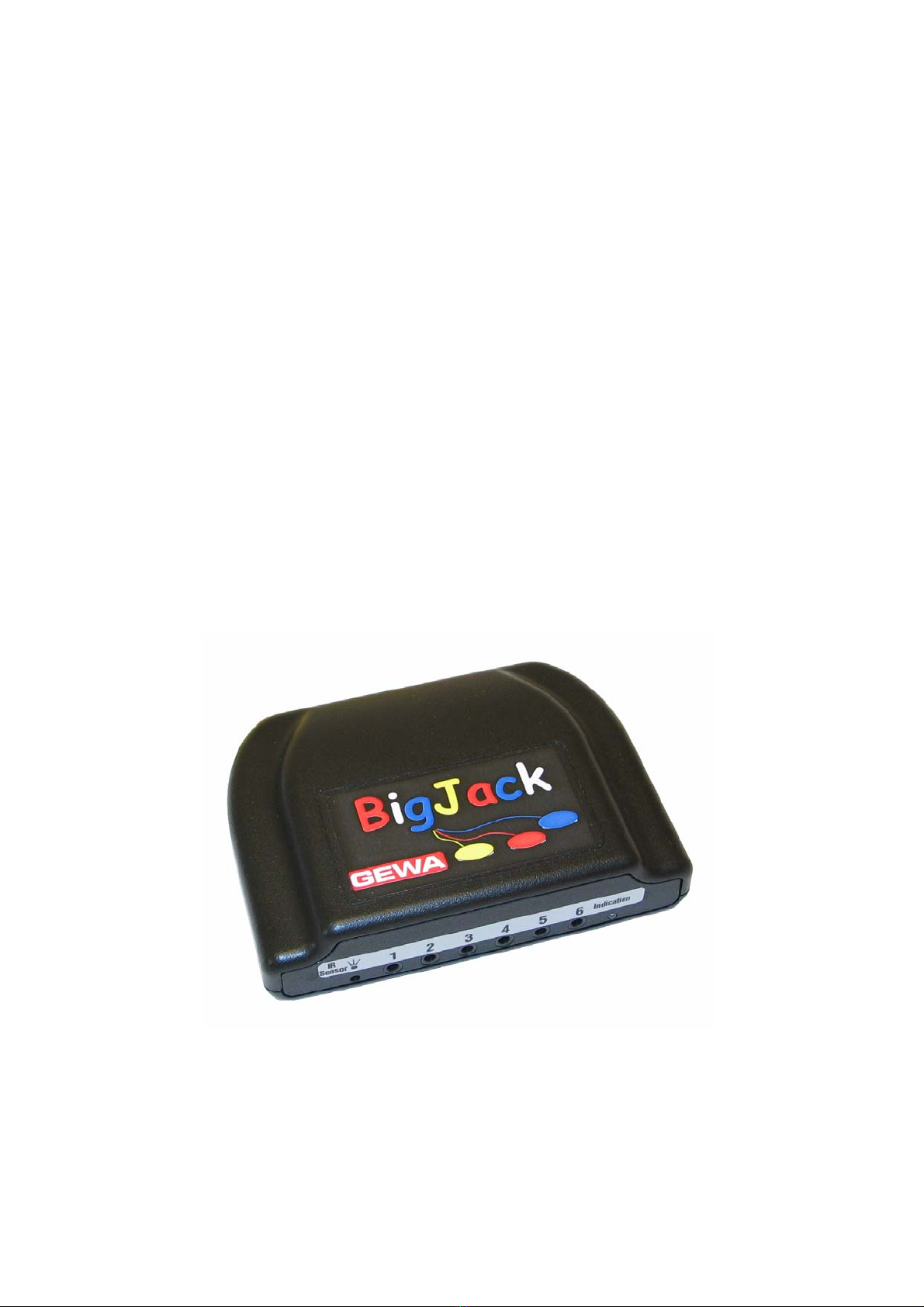

BigJack is a large and robust remote control unit to which external control switches
can be connected. It can be programmed, which means that it is possible to "teach" it
IR codes from other remote control units, such as those used for TVs, videos, stereo
units and toys. It is suitable for use by people who have cognitive and motor
difficulties, and who require large and clear control buttons.
General Introduction to BigJack
There are certain things you should know before starting to use BigJack.
•In order to enter the programming mode, it is necessary to press the programming
button (located underneath the unit) with, for example, a pen while at the same
time pressing a function button. Different function buttons are used depending on
what is to be programmed.
•You can always press the programming button if you press the wrong button or if
something goes wrong with the programming. The programming button functions
as a reset button.
•It is important not to wait too long between the different steps of the programming
procedures. BigJack automatically exits from programming mode after a certain
period in order to save power.

15
The figure shows different names and functions that are described in the text.
Certain basic settings have the following factory defaults when BigJack is delivered:
•The sound volume is set to 3.
•The response delay is set to 1, meaning no delay.
•GewaLink channels 16-21 are programmed to the buttons 1-6.
Description of Symbols
The following symbols will be used in the text:
P = programming button
1…. 6 = function buttons 1-6
IR-sensor
1 2 3 4 5 6 Indication
IR
Sensor
Input 1-6 for external
control switches Indicator lamp
Fig 2
Fig 1 Function buttons 1-6
12
34
56
Red and green indicator
lamp
Programming button P
(Reset)

16
Inserting the Batteries
Unscrew the screws as shown in Figure 3 using a Philips screwdriver. Remove the
upper part and insert four 1.5 V alkaline batteries of type LR6. Insert the batteries
with the correct polarity as shown on the bottom of the battery compartment. It is
important to use alkaline batteries that are protected from leakage and that have a
long lifetime. Finish inserting the new batteries by pressing the programming button.
1 2 3 4 5 6 Indication
IR
Sensor
Fig 4
Upper section can be
removed when the
screws are removed
Battery
compartment
Fig 3
Programming button
P
Screws
12
34
56

17
Programming
Teaching IR Codes from Another Remote Control Unit
In order for BigJack to control a TV set, video, stereo unit, DVD, toys, lamps, etc., it
is necessary that these appliances have a remote control that emits IR. Most remote
control units on the market use infrared light (IR), as does BigJack. A TV set, for
example, always has a remote control as standard, which is used to control various
functions. It is this remote control unit that is to be used when teaching BigJack the
IR channels. Other appliances such as lamps, hall telephones, telephones and
automatic door openers do not have such a remote control unit. Gewa AB supplies
solutions that make it possible to control such appliances. Contact Gewa AB or a
representative of Gewa in such cases.
Proceed as follows to teach BigJack IR codes from another remote control unit:
1. Check that the batteries in BigJack and in the remote control unit are fully
charged. Shield the units from intense light such as direct sunlight during the
teaching procedure.
2. Place BigJack on a table with the remote control unit pointing at the IR sensor on
BigJack, as shown in Figure 5.
3. Press P and 1 at the same time.
In order to check that BigJack and the remote control unit are positioned correctly,
press and hold down any button on the remote control unit. Move the remote
control unit left and right until the green indicator lamp goes out. Then move the
remote control unit backwards until the indicator lamp goes out (1 metre for
certain units). Place the remote control unit between these limits. Certain types of
remote control unit give only a short flash for each press. If this is the case, press
the button on the remote control unit repeatedly.
Green and red indicator lamp
IR-sensor
Programming button P
Standard remote control unit from
a TV, video, stereo, etc.
Fig 5

18
4. Press and release the button on BigJack on which the IR channel is to be placed.
The red and green indicator lamp now lights with a steady light.
5. Press and hold down the button on the remote control unit that is to be taught to
BigJack. Release it when the red indicator lamp goes out. This may take as long as
10 seconds. If the red indicator lamp returns to a red light, press again one or
several times until both red and green indicator lamps go out.
If the indicator lamp flashes red and a sound signal is heard , the teaching
process has failed. Repeat the process from step 4.
6. Conclude the process by pressing button 6.
7. If the teaching process has succeeded for the first button, continue with the next
button as described above in points 3-6 until all IR channels are programmed.
Hint! BigJack can learn IR channels from most remote control units on the market,
but there are a few exceptions. It may affect certain functions or it may affect all of
the functions on a remote control unit. It is possible in these cases to use another
teaching mode. Replace step 3 above by the following procedure: press in P
and 1at
the same time and hold them depressed for about 2 seconds until the green indicator
lamp flashes and then goes out. The unit is now in a different learning mode.
Continue with the procedure described above.
Quick guide
Teaching: P +1, choose button on BigJack, press the button of the remote control
unit, conclude with 6.

19
Reset to Factory Defaults
It is possible to reset all of BigJack's buttons and settings to the factory defaults,
shown below:
•Sound volume reset to value 3.
•Delay time reset to value 1, no delay.
•GewaLink channels 16-21 programmed to the function buttons 1-6.
Proceed as follows to reset to factory defaults:
1. Press P and 3.
2. Press the following buttons in this order 5, 1, 2, 3, 6. The indicator lamp on
button 1 flashes green to show that the process is complete.
Quick guide
Reset to factory defaults:
P + 3, 5 , 1, 2, 3, 6
Setting the Sound Volume
BigJack has a sound signal that is activated when a button is pressed. The volume of
this signal can be regulated in six steps ( 1, 2, 3, 4, 5, 6).
1= no sound signal and 6 = loudest sound signal.
Proceed as follows:
1. Press P and 4at the same time.
2. Press a button from 1- 6 to select the sound volume. The indicator lamp on
button 1 flashes green to show that the process is complete.
Quick guide
Set the sound volume: P+4, 1- 6.
1= no sound signal and 6 = loudest sound signal.

20
Setting delay time
It is possible to set the delay time for BigJack, the time that a button must be held
down before a response is obtained. The delay time can be set to one of six values
(1, 2, 3, 4, 5 , 6 ).
1= no delay time and 6 = maximal delay time (0.5 sec).
Proceed as follows:
1. Press P and 2at the same time.
2. Press a button from 1- 6 in order to select the time of the delay time. The
indicator lamp on button 1 flashes green to show that the process is complete.
Quick guide
Set the delay time: P + 2, 1- 6 .
1= no delay time and 6 = maximal delay time.
Learning sequences (Macro)
BigJack is able to send sequences of signals. Thus it is possible for BigJack to send a
series of button presses following the pressing of one button. One example of this is
switching off the sound of the TV when answering the telephone. BigJack can
remember the length of time that a button is to transmit.
It is always possible to interrupt the transmission of a sequence by pressing any other
button. The maximum sequence that can be learnt lasts for 25.2 seconds and contains
up to six presses on each button.
NOTE! Buttons 5 and 6 cannot store sequences, and the button on which a sequence
is stored cannot be included in the sequence.
1. Press P and 5 at the same time.
2. Press 1.
3. Press the buttons that are to be included in the sequence. Hold them pressed for
the length of time that they are to transmit when the sequence is replayed.
4. Press P and 5 at the same time.
5. Press 2.
