Gewiss JOINON I-CON User manual

JOINON WALLBOX I-CON

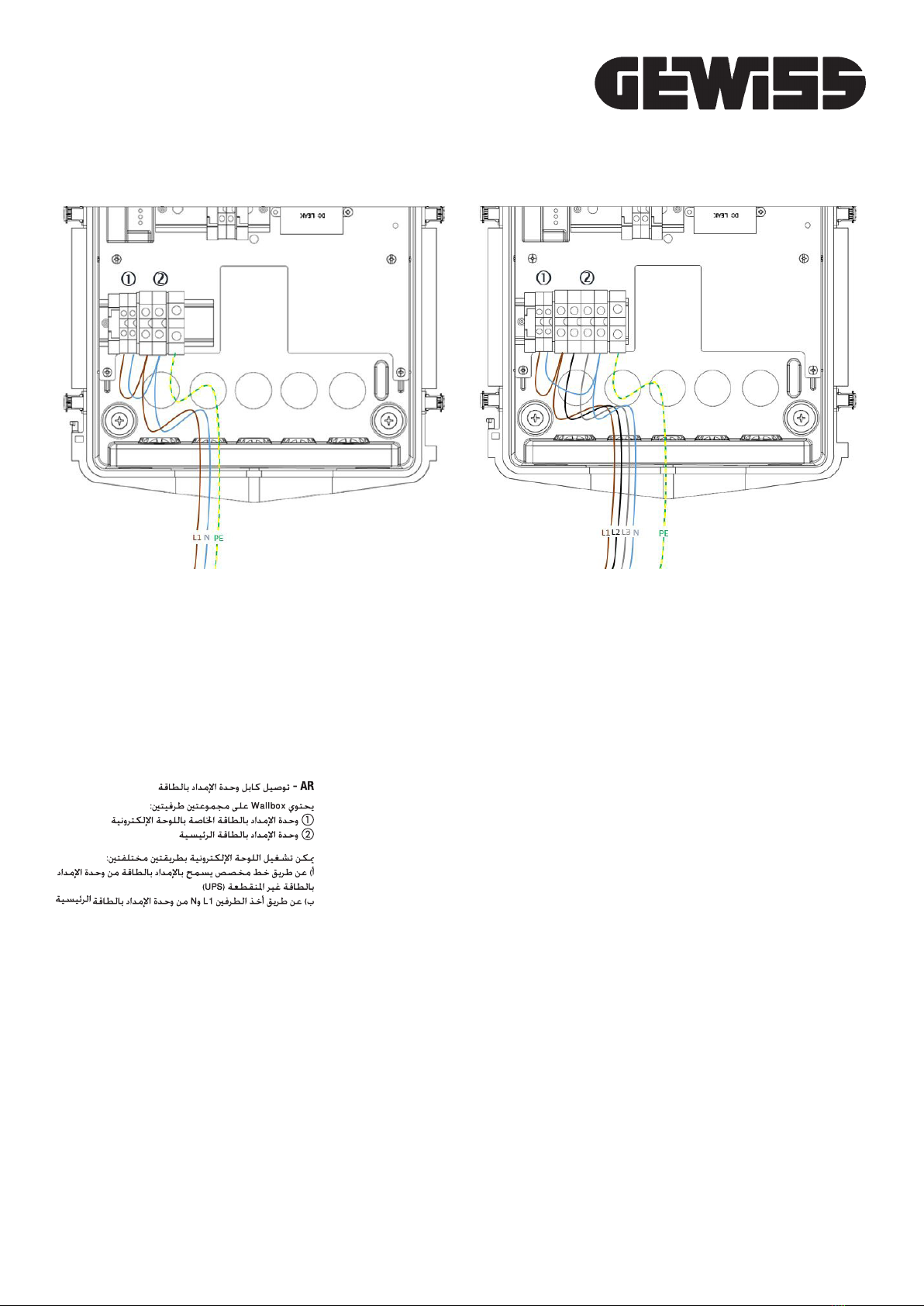

IT - Collegamento cavo d’alimentazione
La wallbox è dotata di 2 morsettiere:
aAlimentazione scheda elettronica
b Alimentazione principale
La scheda elettronica può essere alimentata in due
modi alternativi:
a) Con una linea dedicata per consentire un’eventuale
alimentazione da UPS
b) Prelevando L1 e N dall’alimentazione principale
BE - Падключэнне кабелю сілкавання
У прылады Wallbox маюцца 2 клемныя блокі:
aЭлектронная панэль сілкавання
b Асноўная крыніца сілкавання
Электронную панэль можна падлучыць двума
рознымі спосабамі:
a) Па вылучанай лініі, якая забяспечвае магчымае
сілкаванне ад КБС
b) Прымаючы L1 і N ад асноўнай крыніцы сілкавання
BG - Свързване на електрозахранващия кабел
Wallbox има 2 клемни блока:
aЕлектрозахранване на електронното табло
b Главно електрозахранване
Електронното табло може да се захранва по два
различни начина:
a) През специална линия, позволяваща възможно
електрозахранване от UPS
б) С вземане на L1 и N от главното
електрозахранване
CS – Připojení napájecího kabelu
Nástěnná krabice má 2 svorkovnice:
a Napájení elektronické desky
b Hlavní napájecí zdroj
Elektronickou desku lze napájet dvěma různými
způsoby:
a) Prostřednictvím přidělené linky umožňující možné
napájení zUPS
b) Pomocí fáze L1 astředního vodiče N zhlavního
napájecího zdroje
DA - Tilslutning af strømkabel
Wallbox er udstyret med 2 klemmer:
aStrømforsyning til elektronisk kort
b Hovedstrømforsyning
Det elektroniske kort kan strømforsynes på to alterna-
tive måder:
a) Med en dedikeret linje, der muliggør en eventuel
strømforsyning fra UPS
b) Ved at tage L1 og N fra hovedstrømforsyningen
DE - Anschluss Stromversorgungskabel
Die Wallbox verfügt über 2 Klemmenleisten:
aVersorgung der Platine
b Hauptversorgung
Die Platine kann auf zwei verschiedene Arten versorgt werden:
a) Mit einer eigenen Leitung, um ggf. eine Versorgung
durch eine USV zu gestatten
b) Durch Abnahme von L1 und N aus der Hauptversorgung
EL - Σύνδεση καλωδίου τροφοδοσίας
Ο σταθμός φόρτισης διαθέτει 2 κλέμες:
aΤροφοδοσία ηλεκτρονικής πλακέτας
b Κύρια τροφοδοσία
Η ηλεκτρονική πλακέτα μπορεί να τροφοδοτηθεί με δύο
εναλλακτικούς τρόπους:
α) Με μία ειδική γραμμή ώστε να επιτρέπει την
ενδεχόμενη τροφοδοσία από αδιάλειπτη πηγή
τροφοδοσίας (UPS)
β) Λαμβάνοντας L1 και N από την κύρια τροφοδοσία
EN - Connecting the power supply cable
The Wallbox has 2 terminal blocks:
aElectronic board power supply
b Main power supply
The electronic board can be powered in two dierent
ways:
a) Via an allocated line allowing a possible power supply
from the UPS
b) Taking L1 and N from the main power supply
ES - Conexión cable de alimentación
La wallbox cuenta con 2 regletas:
aAlimentación tarjeta electrónica
b Alimentación principal
La tarjeta electrónica puede recibir alimentación de dos
modos alternativos:
a) Con una línea específica para permitir una eventual
alimentación desde UPS
b) Extrayendo L1 y N desde la alimentación principal
ET - Toiteallika kaabli ühendamine
Laadimisjaamal Wallbox on kaks terminaliplokki:
aelektroonilise plaadiga toiteallikas
b peatoiteallikas
Elektroonilist plaati saab toitega varustada kahel viisil:
a) spetsiaalse liini kaudu, mis varustab võimaliku toitega
UPS-ist
b) L1 ja N-i ühendamine peatoiteallikast
FI - Virransyöttöjohdon liitäntä
Wallbox on varustettu kahdella liitäntäkotelolla:
aPiirilevyn virransyöttö
b Päävirransyöttö
Piirilevyn virransyöttö voi tapahtua kahdella vaihtoehtoi-
sella tavalla:
a) Omalla piirillä UPS:stä tulevan virransyötön mahdol-
listamiseksi
b) Ottamalla L1 ja N päävirransyötöstä
2P+¡ 3P+N+¡

[phone]
8.30 - 12.30 / 14.00 - 18.00
lunedì ÷ venerdì - monday ÷ friday
[phone] [email protected]
www.gewiss.com
24h
Punto di contatto indicato in adempimento ai fini delle direttive e regolamenti UE applicabili:
Contact details according to the relevant European Directives and Regulations:
GEWISS S.p.A. Via A.Volta, 1 IT-24069 Cenate Sotto (BG) Italy tel: [phone] E-mail: [email protected]
ULTIMA REVISIONE 04/2021 cod. 7.55.4.531.9
