Glacier bay HD67083W-6010H Assembly instructions

THANK YOU
INSTALLATION AND CARE GUIDE
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
OSWELL 4 IN. CENTERSET 2-HANDLE
HIGH-ARC BATHROOM FAUCET
faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see
our full line of products available for your home improvement needs. Thank you for choosing Glacier Bay!
02/2020 REV.01THD
Model#
HD67083W-6010H
HD67083W-6001
HD67083W-6004
HD67083W-604405
SKU#
1005129782
312673421
312673425
312673414

2
Table of Contents
Important Information..............................2
Warranty ...................................................2
Pre-Installation.........................................2
Planning Installation ..............................2
Package Contents ..................................3
Installation................................................4
Care and Cleaning ....................................7
Troubleshooting........................................7
Service Parts ........................................... 8
Important Information
□ Observe all local plumbing and building codes.
□ Cover the sink drain to avoid losing any parts.
□ Review the care and cleaning section included in this guide.
Pre-Installation
PLANNING INSTALLATION
Before beginning the installation of this product, ensure all parts are present. Compare parts with the Package
Contents list. If any part is missing or damaged, do not attempt to install the product. Contact Customer Service
for replacement parts.

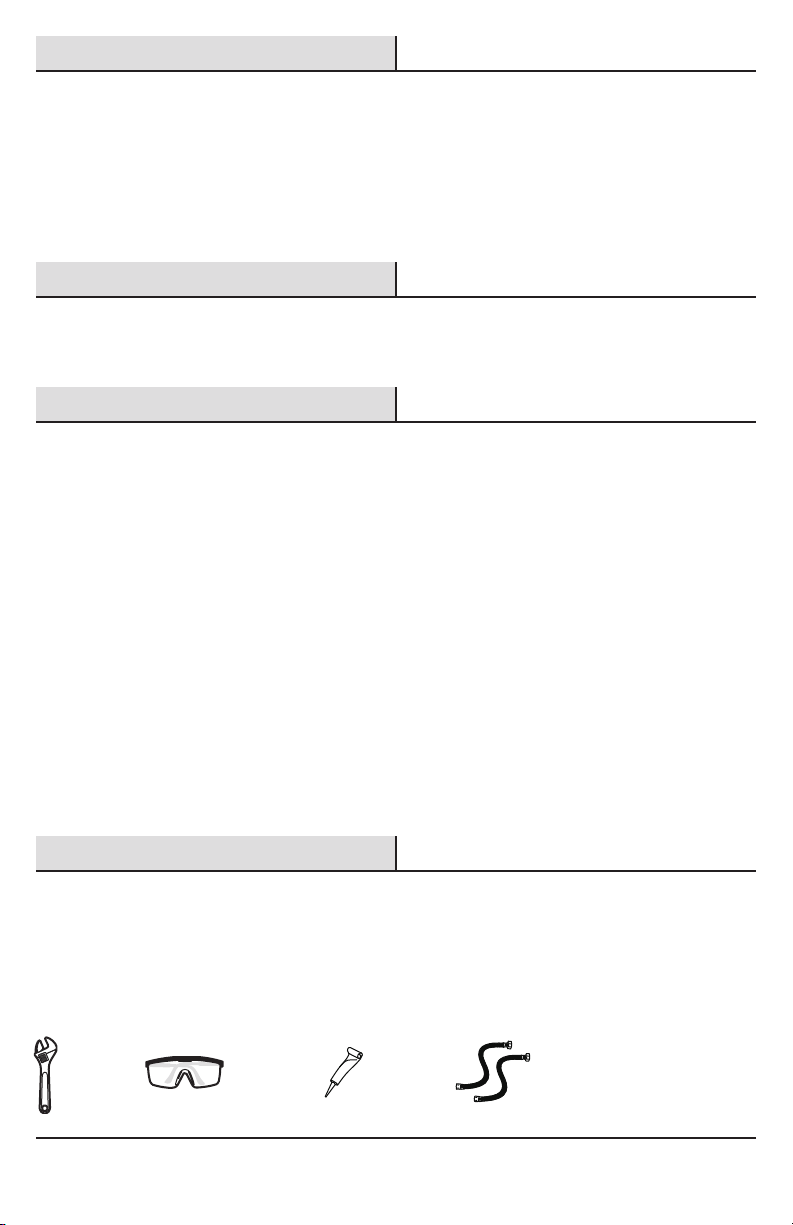

TOOLS AND HARDWARE REQUIRED
Adjustable
wrench
Safety
goggles
(2) Supply
lines
SILICONE
Silicone
sealant
Tools and Hardware Required ...............2
Operation...................................................6
Warranty
LIMITED LIFETIME WARRANTY
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our
limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of
defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that proves defective.
Simply, return the product / part to any of The Home Depot retail locations or call 1-855-HD-GLACIER (1-855-434-
5224) to receive the replacement item. Proof of purchase (original sales receipt) from the original consumer
purchaser must be made available for all Glacier Bay warranty claims.
This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse or normal wear and
tear. This warranty excludes all industrial, commercial and business usage, whose purchasers are hereby extended
a ve year limited warranty from the date of purchase, with all other terms of this warranty applying except the
duration of warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitations may not apply to you. This warranty gives you specic legal rights and you may also have other
rights that vary from state to state and province to province. Please see a store or contact 1-855-HD-GLACIER for
more details.
Contact the Customer Service Team at 1-855-434-5224 or visit www.HomeDepot.com.

3
Pre-Installation (continued)
PACKAGE CONTENTS
HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
D
E
F
G
A
B
C
Faucet Assembly Press Pop-Up Assembly
Part Description Quantity
A 1Faucet
B 1Gasket
C 2Mounting nut
D 1Top gasket
E 1Pop-up body
F 1Bottom gasket
G 1Nut

Installation
4

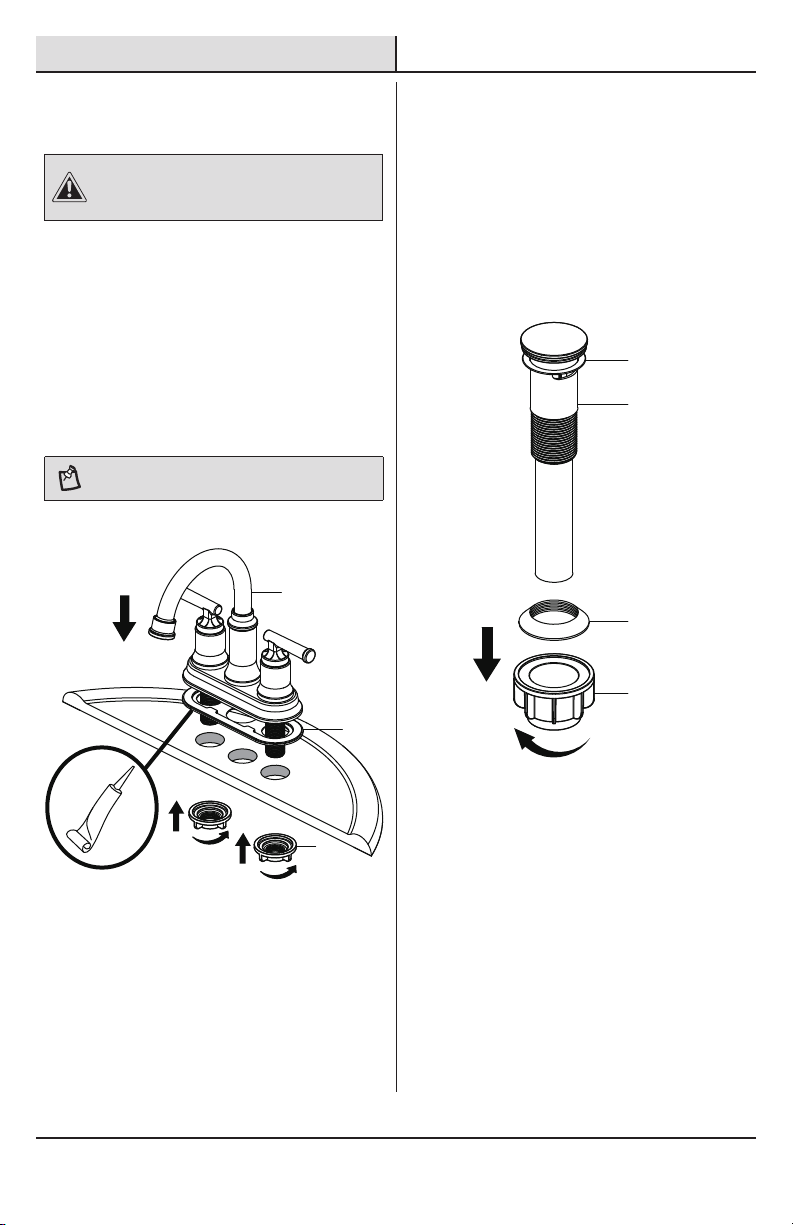

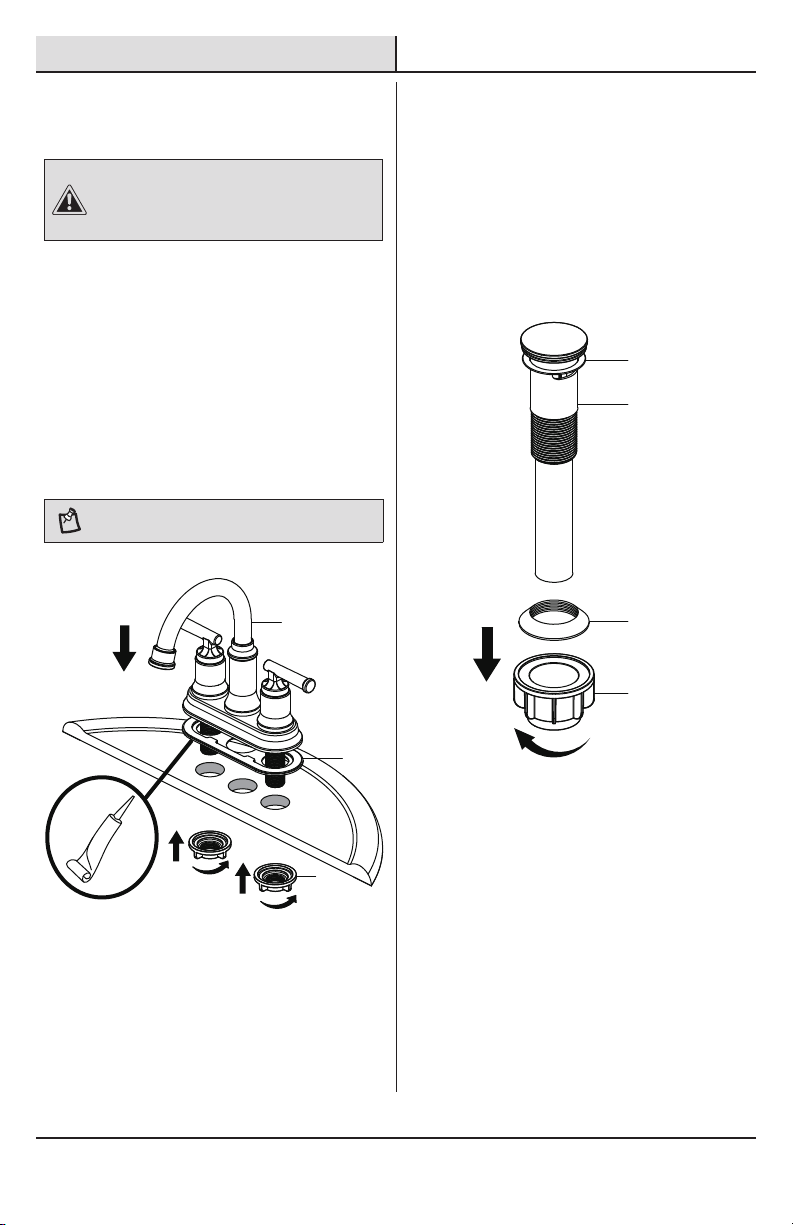

1 Installing the faucet assembly
CAUTION: Always shut off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.
□Shut off the water supply. Remove the old
faucet.
□Ensure the gasket (B) is on the bottom of the
new faucet (A).
□Place the faucet (A) through the mounting
holes in the sink.
□Secure the faucet (A) to the sink using the
mounting nuts (C) provided. Hand-tighten only.
NOTE: Silicone sealant is required under the gasket (B).
□Clean the mounting surface.
C
SILICONE
A
B
2 Preparing the pop-up assembly
□Remove the bottom gasket (F) and nut (G) from
the top gasket (D) and pop-up body (E).
□Attach these pieces together by pushing the
bottom gasket (F) down into the top of the
nut (G) and twisting together.
D
E
F
G

5 HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
Installation (continued)
3 Installing the pop-up body
□Insert the pop-up body (E) into the sink. Ensure
that the top gasket (D) rests securely between
the top of the sink and the top of the pop-up
body (E).
4 Securing the pop-up body
□From underneath the sink, screw the bottom
gasket (F) and nut (G) assembly onto the pop-up
body (E) by twisting clockwise until secure.
D
E
E
F
G

1 Flushing and checking for leaks
IMPORTANT: After installation is complete, remove the
aerator from the faucet (A) to ush the water lines. Do not
lose the gasket (1) in the aerator.
Operation
□Ensure the faucet (A) handles are in the off
position, and turn on the water supply to check
for leaks. If you discover any leaks, check your
connections to ensure they are installed properly.
□Remove the aerator and housing (if applicable).
Turn on the hot and cold handles to allow the
water to run for at least one minute. This
ushes away any debris that could cause
damage to internal parts.
□Turn off the water and reinstall the aerator and
housing (if applicable).
6
Installation (continued)
5 Making the water supply
connections
□Use 1/2 in. I.P.S. faucet connections (2), or use
supply line coupling nuts (3) (not included) with
a 3/8 in. O.D. ball-nose riser (1).
□Use wrenches to tighten the connections. Do not
overtighten.
3
1
2
1
A

HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
7
Care and Cleaning
□To clean, wipe down with a damp cloth and dry with a towel.
□Do not use abrasive cleaners, steel wool, or harsh chemicals when cleaning this faucet, or the warranty will
be voided.
Troubleshooting
Problem Possible Cause Solution
There are leaks from the
handle.
The bonnet nut has come loose and/or the
washer is dirty or damaged.
□Tighten the bonnet nut.
□Clean or replace the washer.
The aerator has an
irregular or reduced
water ow.
□Remove the aerator and
check for debris.
□Ensure that the rubber washer
is properly installed.
The water will not shut off
completely.
The rubber seat and spring is dirty or
broken.
□Remove the cartridge to check
the rubber seat and spring.
□Clean or replace.
The aerator is dirty or mis-tted.
NOTE: Refer to the service parts section in this manual for
a detailed drawing showing the location of the parts listed
below.
There is leaking from the
sink drain at the base of
the sink.
The sink has a rough or irregular surface. □Apply additional silicone sealant
to the beveled side of the drain
ange.
□Retighten and test for leaks.

8

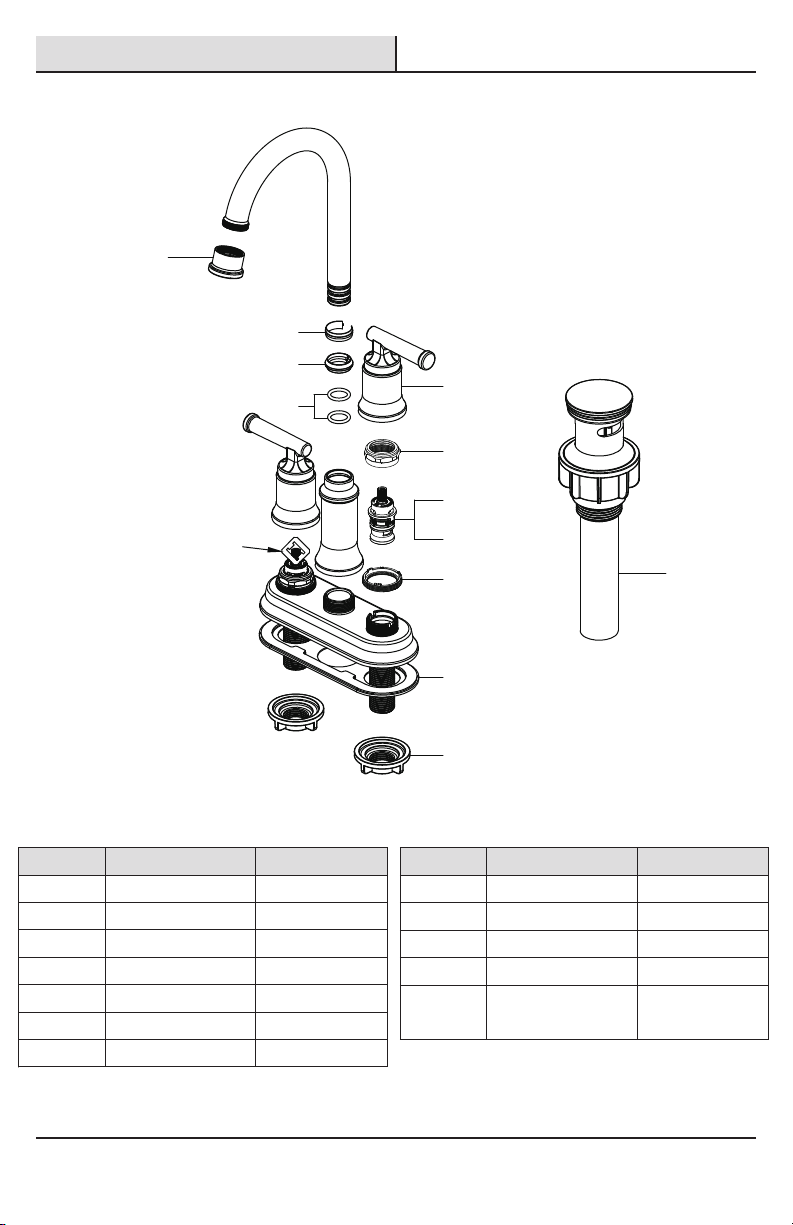

Service Parts
*Specify Finish
Many replacement cartridges, aerators, and drain
assemblies can be purchased at your local The
Home Depot store or online at HOMEDEPOT.COM
Part Description Part Number
1 RP13711*
2 Wearable ring RP70077
3 Clip RP70023
4 O-ring RP60008
5 Handle assembly RP13710*
6 Bonnet nut RP70723
Aerator
7 Cartridge H RP20079
8 Cartridge C RP20080
Part Description Part Number
9 Connector RP70724
10 Gasket RP80729
11 Mounting nut RP56001
12 Press pop-up
assembly RP40269*
Faucet ID tags can be
found by removing
the hot water handle 12
1
2
3
4
5
6
7
8
9
10
11

Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
Retain this manual for future use.

GRACIAS
GUÍA DE USO Y MANTENIMIENTO
¿Problemas, preguntas opiezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
OSWELL - MEZCLADORA PARA BAÑO, DE ARCO
ALTO, CON 2 MANERALES Y PIEZA CENTRAL DE 4"
por crear continuamente productos de calidad diseñados para mejorar tu hogar. Visítanos en Internet para ver
nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por
elegir a Glacier Bay!
Modelo núm.
HD67083W-6010H
HD67083W-6001
HD67083W-6004
HD67083W-604405
SKU núm.
1005129782
312673421
312673425
312673414

11
Información importante
□ Cumple con todos los códigos locales de construcción y de plomería.
□ Cubre el drenaje del lavabo para evitar que se pierda alguna pieza.
□ Consulta la sección de mantenimiento y limpieza incluida en esta guía.
HERRAMIENTAS Y HERRAJES NECESARIOS
Tabla de contenido
Información importante .........................11
Garantía...................................................11
Pre-instalación .......................................11
.............11
Herramientas y herrajes necesarios....11
Contenido del paquete.........................12
Instalación ..............................................13
Funcionamiento......................................15
Cuidado y limpieza ................................16
Piezas de repuesto ................................17
Planicación de la instalación Solución de problemas...........................16
Pre-instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar la instalación de este producto, asegúrate de que no falta ninguna pieza. Compara las piezas
con la lista de Contenido del paquete. Si falta alguna pieza o está dañada, no intentes instalar el producto.
Comunícate con el servicio al cliente para piezas de repuesto.
Llave
ajustable
Gafas de
seguridad
Líneas de
suministro
SILICONE
Sellador
de silicona
Garantía
GARANTÍA DE POR VIDA LIMITADA
Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados
por nuestra garantía de por vida limitada. Los productos de Glacier Bay están garantizados al comprador consumidor
original de estar libres de defectos en materiales o mano de obra. Reemplazaremos LIBRE DE CARGOS cualquier
producto o pieza que se demuestre está defectuosa. Símplemente, devuelva el producto a cualquiera de las
ubicaciones de venta al detalle de The Home Depot o llame al 1-855-HD-GLACIER (1-855-434-5224) para recibir el
artículo de reemplazo. La prueba de compra (recibo de venta original) del comprador consumidor original debe estar
disponible para todos los reclamos de garantía de Glacier Bay.
Esta garantía excluye daños y fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal por
el uso. Esta garantía excluye todos los usos industriales, comerciales y de negocios, a cuyos compradores por la
presente, se les ha ampliado una garantía limitada de cinco años a partir de la fecha de compra, con todos los otros
artículos de esta garantía que aplican excepto la duración de la garantía.
Algunos estados y provincias no permiten la exclusión o la limitación de los daños incidentales o consecuenciales,
por lo tanto, las limitaciones y exclusiones anteriores podrían no aplicar a usted. Esta garantía le otorga derechos
legales especícos y también puede tener otros derechos que varían de un estado a otro. Por favor, vaya a una
tienda o llame al 1-855-HD-GLACIER para más detalles.
Póngase en contacto con el Equipo de Servicio al Cliente llamando al 1-855-434-5224 o visite www.HomeDepot.com.

12
Pre-instalación (continuación)
CONTENIDO DEL PAQUETE
HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
Ensamblaje de
la mezcladora Presiona el ensamblaje emergente
Pieza Descripción Cantidad
A 1Mezcladora
B 1Junta
C 2Tuerca de montaje
D 1Junta superior
E 1Cuerpo emergente
F 1Junta inferior
G 1Tuerca
D
E
F
G
A
B
C

Instalación
13
1 Cómo instalar el ensamblaje
del grifo
□Cierra el suministro de agua. Retira el grifo
anterior.
□Asegúrate de que la junta (B) esté en la parte
inferior de la mezcladora nueva (A).
□Coloca la mezcladora (A) en los oricios de
montaje del lavabo.
□Asegura la mezcladora (A) al lavabo con las
tuercas de montaje (C) suministradas. Aprieta
con la mano solamente.
NOTA: Se requiere aplicar silicona debajo de la junta (B).
□Limpia la supercie de montaje.
PRECAUCIÓN: Cierra siempre el suministro de agua
antes de retirar un grifo existente o reemplazar alguna
parte del mismo. Abre la llave del grifo para liberar la
presión de agua y asegúrate de que el suministro de agua
esté completamente cerrado.
2Cómo preparar el ensamblaje
emergente
□Retira la junta inferior (F) y la tuerca (G) de la
junta superior (D) y del cuerpo emergente (E).
□Sujeta las dos piezas empujando la junta
inferior (F) hacia abajo en la parte superior
de la tuerca (G) y enroscándolas juntas.
C
SILICONE
A
B
D
E
F
G

14 HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
Instalación (continuación)
3 Cómo instalar el cuerpo
emergente
□Inserta el cuerpo emergente (E) en el lavamanos.
Asegúrate de que la junta superior (D) descansa
de manera segura entre la parte superior del
lavamanos y la parte superior del cuerpo
emergente (E).
4 Cómo asegurar el cuerpo
emergente
□Desde la parte inferior del lavamanos,
enrosca la junta inferior (F) y el ensamblaje
de la tuerca (G) en el cuerpo emergente (E)
en el sentido de las manecillas del reloj
hasta que quede seguro.
D
E
E
F
G

1 Cómo purgar las tuberías y
comprobar que no haya fugas
IMPORTANTE: Después de terminar la instalación, retira
el aireador del grifo (A) para descargar las líneas de agua.
No aojes la junta (1) en el aireador.
Funcionamiento
□Asegúrate de que las llaves del grifo (A) estén
cerradas y abre el suministro del agua para
comprobar que no haya ltraciones. Si descubres
alguna ltración, verica tus conexiones para
asegurarte de que estén instaladas adecuadamente.
□Retira el aireador y la carcasa (si corresponde).
Abre los manerales del suministro de agua fría
y caliente y deja que corran durante al menos
un minuto cada una. Esto elimina cualquier
desecho que pudiera dañar las piezas internas.
□Cierra el suministro de agua y vuelve a colocar
el aireador y la carcasa (si corresponde).
15
Instalación (continuación)
5 Cómo hacer las conexiones
del suministro de agua
□Usa conexiones de grifos de 1/2" IPS (2) o
tuercas de acoplamiento de líneas de suministro
(3) (no incluidas) con un tubo montante de bola
de diámetro exterior de 3/8" (1).
□Usa llaves para apretar las conexiones. No aprietes
demasiado.
3
1
2
1
A

HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
16
Cuidado y limpieza
□Para limpiar, usa un paño húmedo y seca con una toalla.
□No uses limpiadores abrasivos, esponjas de alambre o productos químicos fuertes para limpiar esta
mezcladora, pues ello anulará la garantía.
Solución de problemas
Problema Posible causa Solución
Hay ltración por el
maneral.
La tuerca del bonete se ha aojado y/o la
arandela está sucia o dañada.
□Aprieta la tuerca del bonete.
□Limpia la arandela o reemplázala.
El aireador tiene un ujo
de agua irregular o
reducido.
□Retira el aireador y verica si
hay suciedades.
□Asegúrate de que la arandela de
goma esté bien instalada.
El suministro de agua no
se corta completamente.
La base de goma y el resorte están
sucios o rotos.
□Retira el cartucho para vericar
el estado de la base de goma y
el resorte.
□Limpia o reemplaza.
El aireador está sucio o mal instalado.
NOTA: Consulta la sección de piezas de repuesto de este
manual para ver un dibujo detallado que muestra la
ubicación de las piezas enumeradas a continuación.
Hay una ltración
proveniente del desagüe
del lavamanos en su base.
El lavamanos tiene una supercie rugosa
o irregular.
□Aplica más sellador de silicona
al lado biselado de la brida del
drenaje.
□Aprieta nuevamente y verica
que no haya ltraciones.

17
Piezas de repuesto
*Especicar acabado
Muchos cartuchos de repuesto, aireadores y
ensamblajes de drenaje pueden comprarse en
tu tienda de The Home Depot local o por internet
en WWW.HOMEDEPOT.COM
Las etiquetas de
identicación
de la mezcladora
pueden verse al
quitar el maneral
del agua caliente.
Pieza Descripción Número de pieza
1 RP13711*
2 Anillo de uso RP70077
3 Sujetador RP70023
4 Aro tórico RP60008
5 Ensamblaje de la llave RP13710*
6 Tuerca del bonete RP70723
Aireador
7 Cartucho H RP20079
8 Cartucho C RP20080
Pieza Descripción Número de pieza
9 Conector RP70724
10 Junta RP80729
11 Tuerca de montaje RP56001
12 Presiona el
ensamblaje emergente RP40269*
12
1
2
3
4
5
6
7
8
9
10
11

¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
Conserva este manual para uso futuro.
