Glacier bay 67557-0008D2 Assembly instructions

¿Preguntas, problemas o piezas faltantes?
Antes de regresar a la tienda, llama a servicio al cliente de Glacier Bay
de lunes a viernes entre 8 a.m. y 7 p.m., (hora estándar del Este)
sábados entre 9:00 a.m. y 6:00 p.m. (hora estándar del Este)
01-800-00-4663-3
HOMEDEPOT.COM.MX
7/2016 REV.01HDX
GUÍA DE INSTALACIÓN Y CUIDADO
Modelo núm.
67557-0008D2
SKU NÚM.
121794
GRACIAS POR TU COMPRA
MEZCLADORA MONOMANDO PARA FREGADERO
Agradecemos la conanza que has depositado en Glacier Bay al comprar esta mezcladora para fregadero.
Nos esforzamos para continuamente crear productos de calidad diseñados para mejorar tu hogar. Visítanos por
Internet para ver nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar.
¡Gracias por elegir Glacier Bay!
Importador/ Imported by: SERVICIOS HOME DEPOT, S. DE R.L. DE C.V.
Ricardo Margain 605, Santa Engracia, San Pedro Garza García, Nuevo León, México, C.P. 66267
Tel./Phone [phone]

Información importante
□ Averigua todos los códigos locales de construcción y plomería.
□ Cubre el drenaje del lavamanos para evitar que se pierdan piezas.
□ Revisa la sección de cuidado y limpieza incluida en esta guía.
2
Tabla de contenido
Información importante .........................2
Garantía...................................................3
Pre-instalación .......................................4
........................4
Herramientas y herrajes requeridos ....4
Contenido del paquete.........................5
Instalación ..............................................6
Funcionamiento......................................7
Mantenimiento y limpieza......................7
Solución de problemas...........................7
Planicar la instalación
Piezas de repuesto ................................8

3 HOMEDEPOT.COM.MX
Para obtener asistencia, llama al 01-800-00-4663-3.
Garantía
POLÍTICA DE GARANTÍA DE SERVICIOS HOME DEPOT, S. DE R.L.
Producto: Mezcladoras
Marca: Glacier Bay
Modelo(s): 67557-0008D2
Los productos de Glacier Bay están fabricados bajo las normas de más alta calidad y fabricación. Los productos de Glacier
Bay están fabricados bajo las normas de más alta calidad y fabricación. Servicios Home Depot, S. de R.L. de C.V. garantiza
este producto por el término de por vida en todas las piezas y componentes del producto, incluyendo la mano de obra
contra cualquier defecto de fabricación y funcionamiento a partir de la fecha de compra o instalación bajo las siguientes
condiciones:
Condiciones para hacer efectiva esta garantía:
1. Para hacer efectiva esta garantía, deberá presentarse esta póliza sellada por el establecimiento que lo vendió, junto con
el producto, en el establecimiento en el que fue adquirido o en cualquiera de las tiendas The Home Depot México.
2. Una vez que el consumidor presente el producto en el establecimiento adquirido o en cualquiera de las tienda de The
Home Depot, Servicios Home Depot, S. de R.L. de C.V. se compromete a cambiar el producto sin ningún cargo para el
consumidor y a cubrir los gastos de transportación que se deriven del cumplimiento de la presente garantía, dentro de
la red de servicio.
Esta garantía no es válida, ni cubre los siguientes puntos:
1. Cuando el producto haya sido utilizado en condiciones distintas a las normales, (se entenderán condiciones distintas a
las normales cuando el producto sea comprado para uso comercial o de negocios).
2. Cuando el producto no haya sido usado de forma incorrecta o no haya sido operado de acuerdo con el instructivo de uso
anexo al mismo.
3. Cuando no se sigan las instrucciones anexas al producto de instalación y recomendaciones.
4. Cuando el producto haya sido alterado o reparado por personas no autorizadas por Servicios Home Depot.
5. Los costos, mano de obra y daños ocasionados por la instalación, desinstalación, reinstalación o remplazo del producto,
o bien en caso de no haber seguido las instrucciones de forma correcta o por el uso de partes no autorizadas.
6. El uso y degaste normales, daños por abuso, descuido, uso incorrecto, daños por uso de químicos de limpieza o
pulimentos abrasivos, daños ocurridos por un accidente o por daños ocasionados por desastres naturales, o daños por
instalación errónea.
En caso que la presente garantía se extraviara, el consumidor puede recurrir al establecimiento donde se efectuó la
compra para que le expida otra póliza, previa presentación de la nota de compra o factura respectiva.
Nombre del consumidor: ___________________________
Calle y número: __________________________________
Colonia o poblado:________________________________
Delegación o municipio:____________________________
Ciudad, código postal y estado:______________________
El consumidor podrá solicitar que se haga efectiva esta garantía y podrá obtener las partes, componentes, consumibles y
accesorios en el domicilio que aparece en este documento o en cualquiera de las tiendas de The Home Depot México.
Esta garantía es válida para hacer cambio de producto por producto, por lo que no se otorgan ninguna clase de refacciones.
Para consultas o dudas respecto a esta garantía escriba a Servicios Home Depot, S. de R.L de C.V. a la dirección o llame al
teléfono que se incluye abajo. Explique defecto o la petición especí¬ca, e incluya un comprobante con su nombre,
dirección y número de teléfono o llama a los teléfonos que aparecen a continuación:
• Teléfono:01-800-004-6633 (HOMED)
• Correo electrónico: [email protected]
Sello del establecimiento y fecha de
compra o instalación

4
Pre-instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar la instalación de este producto, asegúrate de que no falta ninguna pieza. Compara las piezas
con la lista de contenido del paquete. Si alguna pieza falta o está dañada, no intentes instalar el producto.
Comunícate con servicio al cliente para obtener piezas de repuesto.

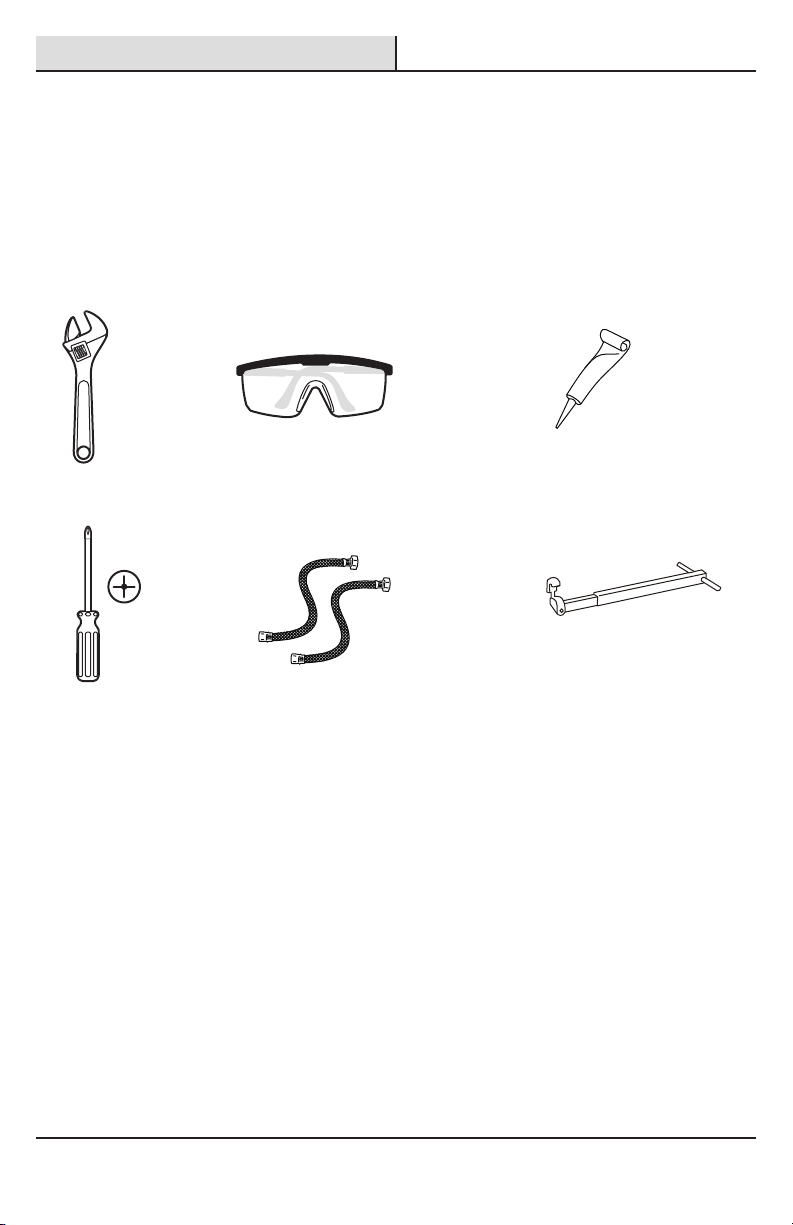

HERRAMIENTAS Y HERRAJES REQUERIDOS
Llave ajustable Gafas de
seguridad
Destornillador
Phillips
SILICONE
Sellador de
silicona
Líneas de
suministro (2)
Llave para
grifería

HOMEDEPOT.COM.MX
Para obtener asistencia, llama al 01-800-00-4663-3.
5
Pre-instalación (continuación)

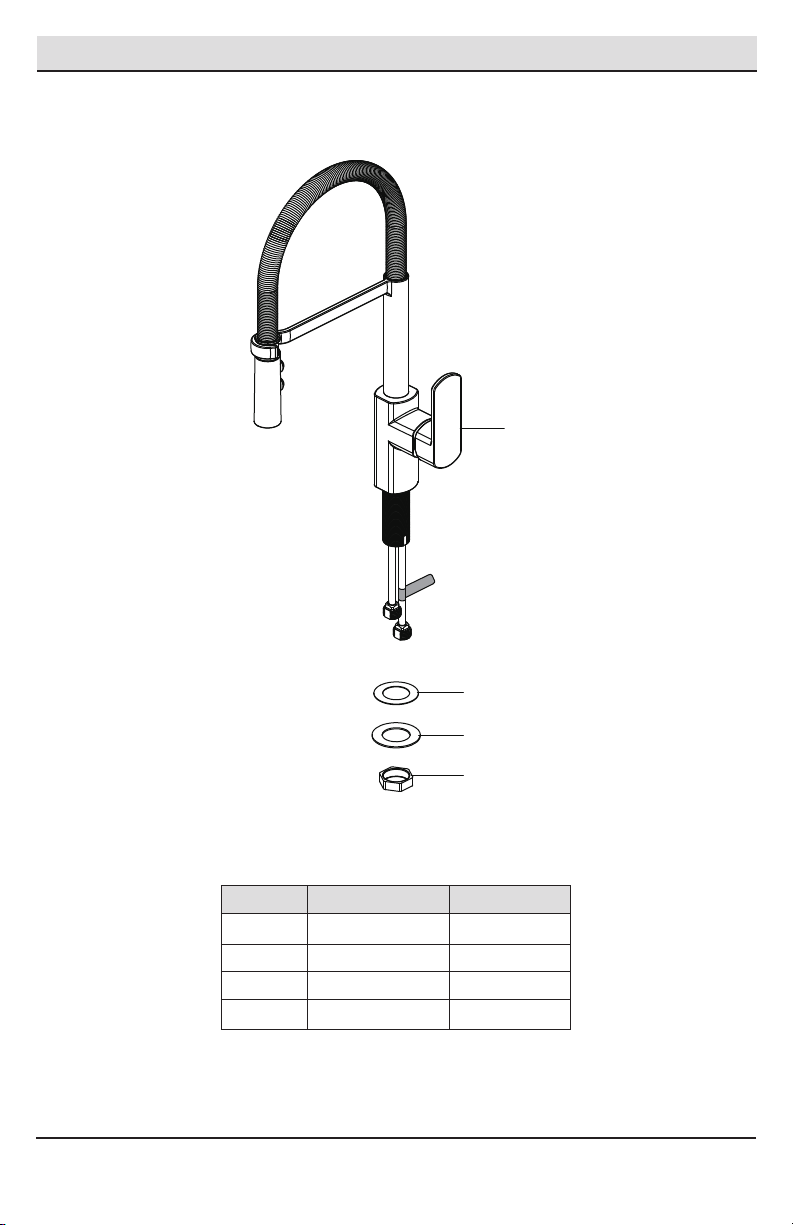

CONTENIDO DEL PAQUETE
Pieza Descripción Cantidad
A 1
B Arandela de hule 1
C Arandela de metal 1
Ensamblaje del grifo
D 1Tuerca
A
B
C
D

6

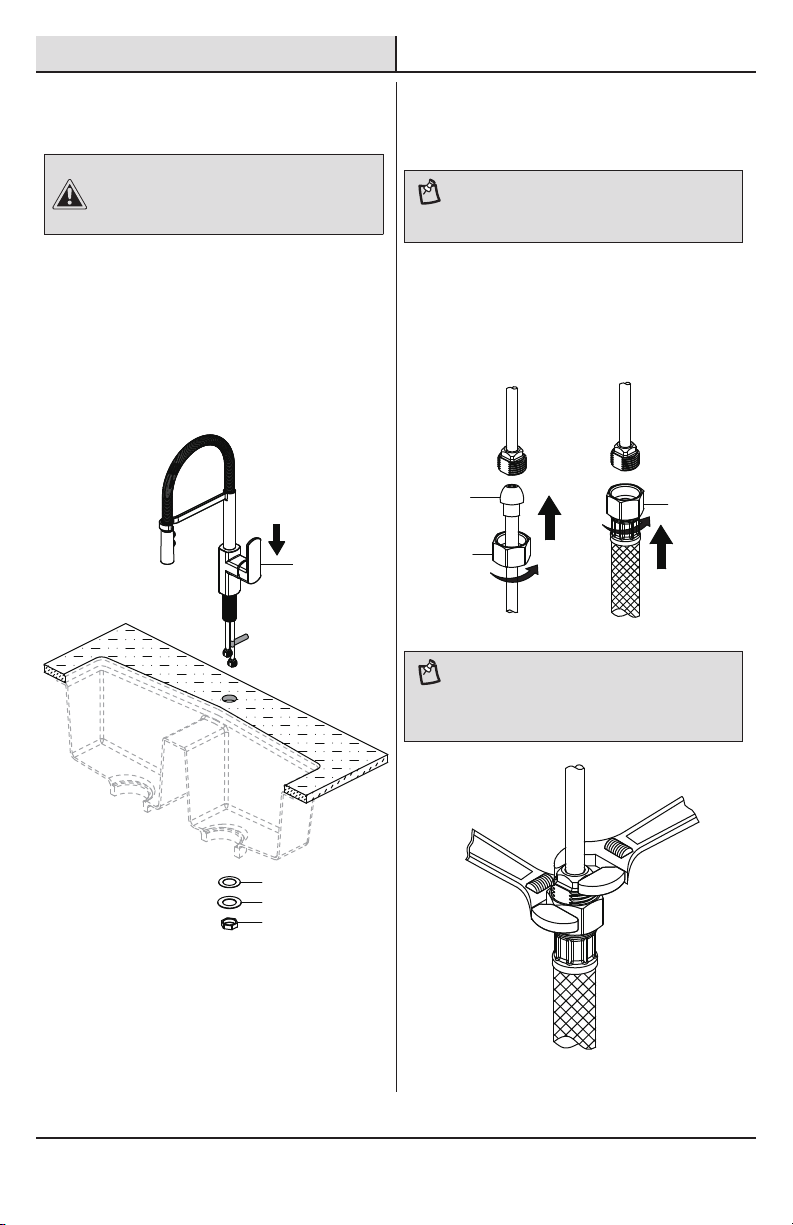

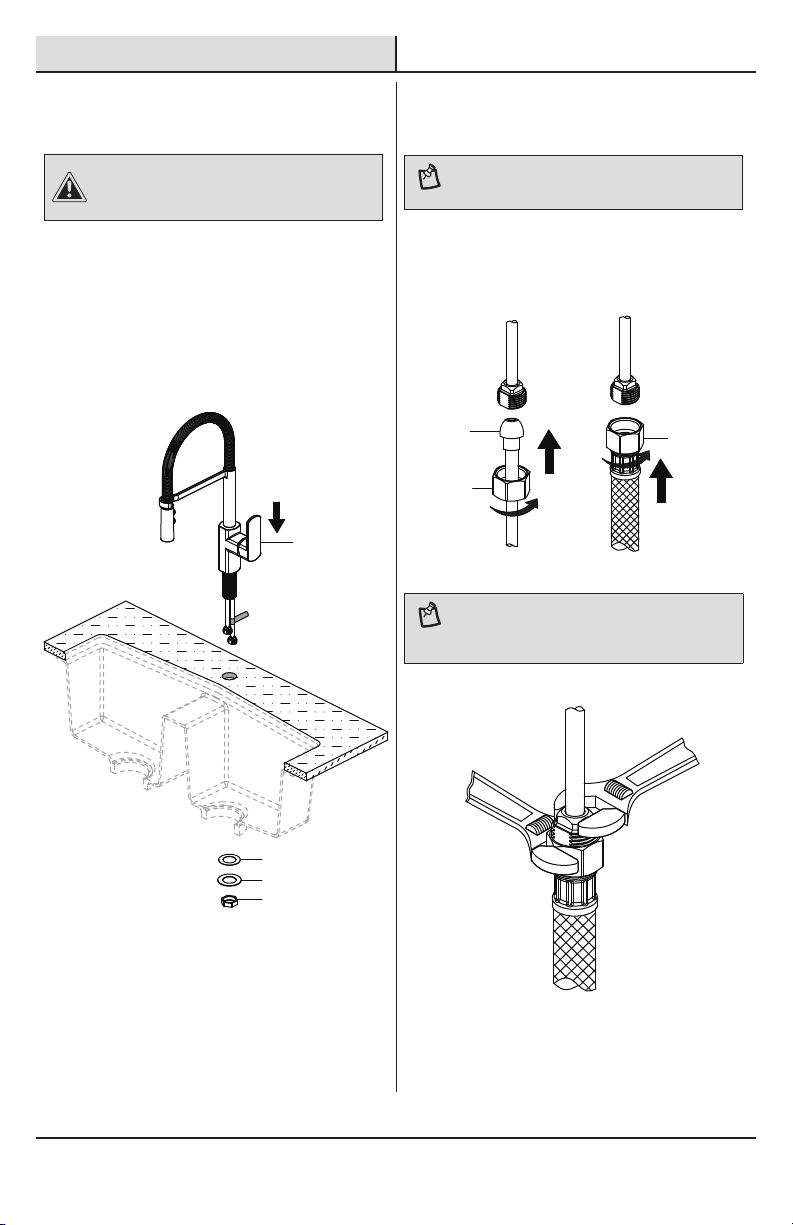

Instalación
1 Preparación para la instalación
□Instala las arandelas de hule (B) y metal (C) en
el vástago de montaje roscado.
□Enrosca la tuerca (D) en el vástago de montaje
usando la llave para lavabo. No aprietes
demasiado.
□Coloca el conjunto de la mezcladora (A) en los
oricios de montaje del lavamanos.
PRECAUCIÓN: Cierra siempre el suministro de agua
antes de retirar una mezcladora existente o reemplazar
lguna parte de la misma. Abre el maneral de la mezcladora
para aliviar la presión de agua y asegúrate de que el
suministro de agua esté cerrado por completo.
3
12
2 Cómo realizar las conexiones
de suministro de agua
NOTA: El tubo lateral de entrada de agua caliente está
marcado con una etiqueta. Si no hay etiqueta, el tubo de
suministro de agua caliente es el más largo de los dos de
entrada.
□Usa conexiones de mezcladoras de 1/2" (1.27 cm)
IPS (2) o tuercas de acoplamiento de líneas de
suministro (3) (no incluidas) con un tubo
montante de bola de diámetro exterior de
3/8" (9.5 mm) (1).
NOTA: Antes de ajustar el conector de la mezcladora con
el suministro de agua, coloca una segunda llave en el
acoplamiento del tubo de suministro. Esto evitará que el
tubo de suministro se mueva o gire al apretar el conector
de la mezcladora. No aprietes demasiado.
C
A
B
D

□Quita el cabezal de rociado desenroscándolo
de la manguera con giro a la izquierda; gira
la mezcladora a la posición tibia, donde mezcla
agua fría y caliente.
7

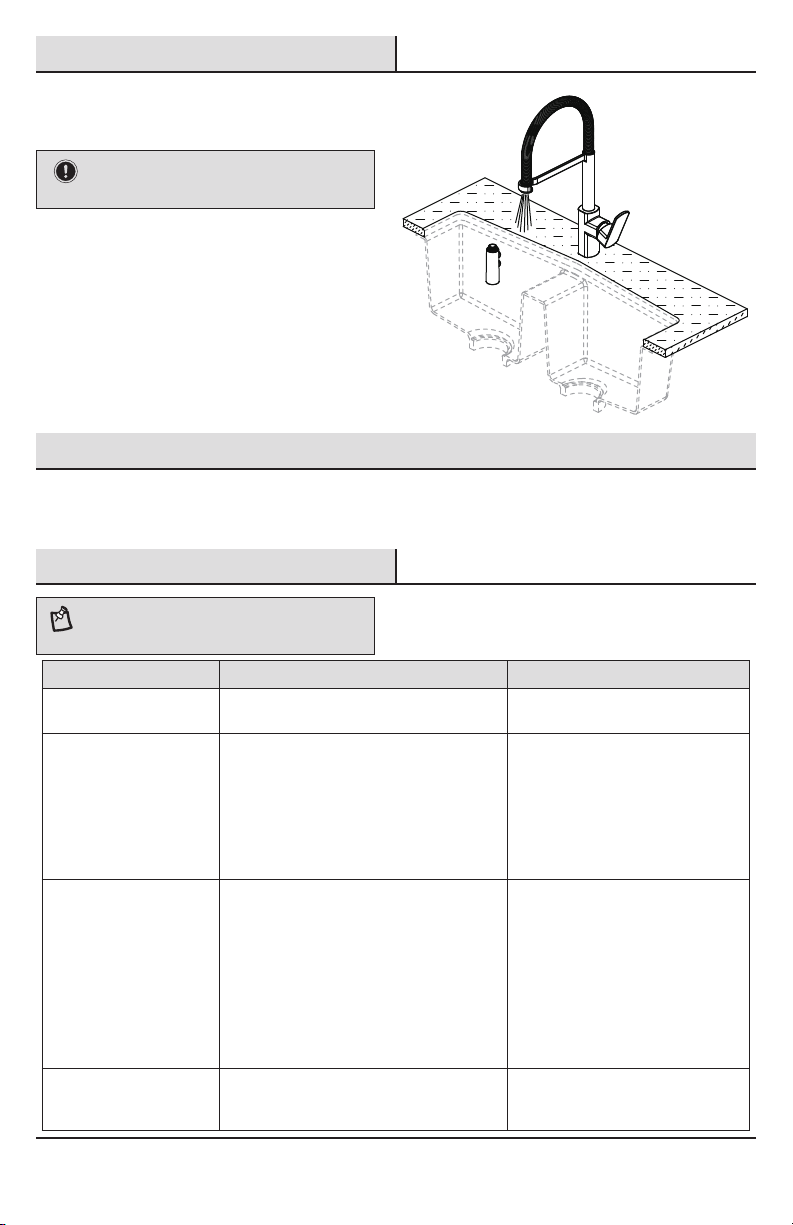

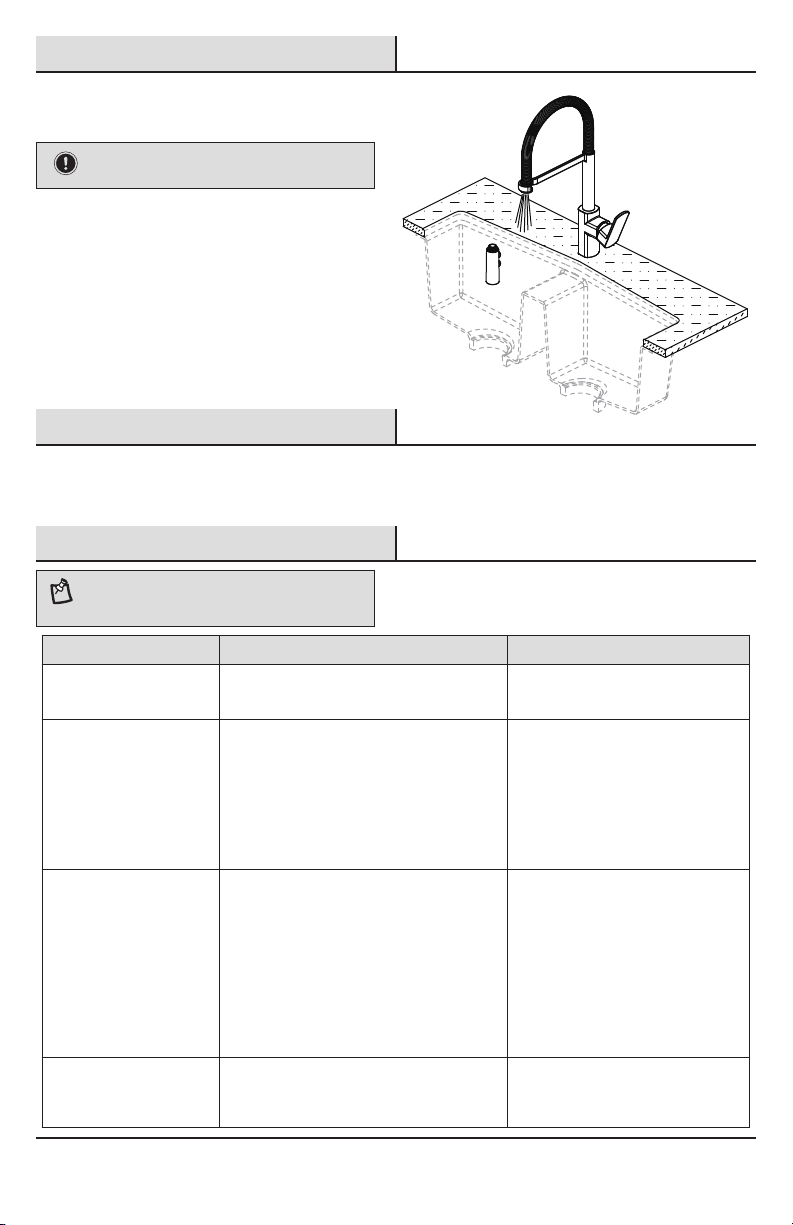

Funcionamiento
1Cómo purgar las tuberías y
comprobar que no haya fugas
□Purga el agua de las tuberías durante un minuto.
Esto elimina cualquier desecho que pueda dañar
las piezas internas. Revisa si hay ltraciones.
□De ser necesario, vuelve a apretar cualquier
conexión, pero no aprietes demasiado. Vuelve
a instalar el cabezal de rociado apretándolo bien.
IMPORTANTE: Luego de terminar la instalación, abre los
suministros de agua caliente y fría. Verica que no haya
ltraciones.
HOMEDEPOT.COM.MX
Para obtener asistencia, llama al 01-800-00-4663-3.
Mantenimiento y limpieza
□Para limpiar, usa un paño húmedo y seca con una toalla.
□No uses limpiadores o químicos abrasivos ni esponja de alambre al limpiar este grifo. De lo contrario, se
anulará la garantía.
Problema Causa posible Solución
Hay ltraciones debajo
de la manija.
La tuerca ciega se aojó y el aro tórico del
cartucho está sucio o dañado.
□Aprieta la tuerca ciega. Limpia o
reemplaza el aro tórico.
El aireador tiene
ltraciones o el ujo de
agua no es constante.
El aireador está sucio o mal colocado.
El cartucho puede estar obstruido.
□Quita el aireador y comprueba
que no haya suciedad en sus
rejillas.
□Quita el cartucho y comprueba
que no haya suciedad.
□Cerciórate de que el aireador
está bien instalado.
La presión de agua es
baja.
El aireador está obstruido. □Cierra el suministro de agua y
desconecta el aireador.
□Desenrosca el aireador y limpia
con agua corriente.
□Vuelve a enroscar el aireador en
su sitio.
□Comprueba el ujo de agua. Si la
presión de agua todavía es baja,
sustituye el aireador.
No hay agua caliente o fría. La manguera de entrada de agua se torció
accidentalmente durante la instalación y
está limitando el ujo de agua.
□Vuelve a instalar la manguera
de entrada de agua.
Solución de problemas
NOTA: Consulta la sección de piezas de repuesto de este
manual para ver una ilustración detallada sobre la ubicación
de las piezas enumeradas a continuación.

8

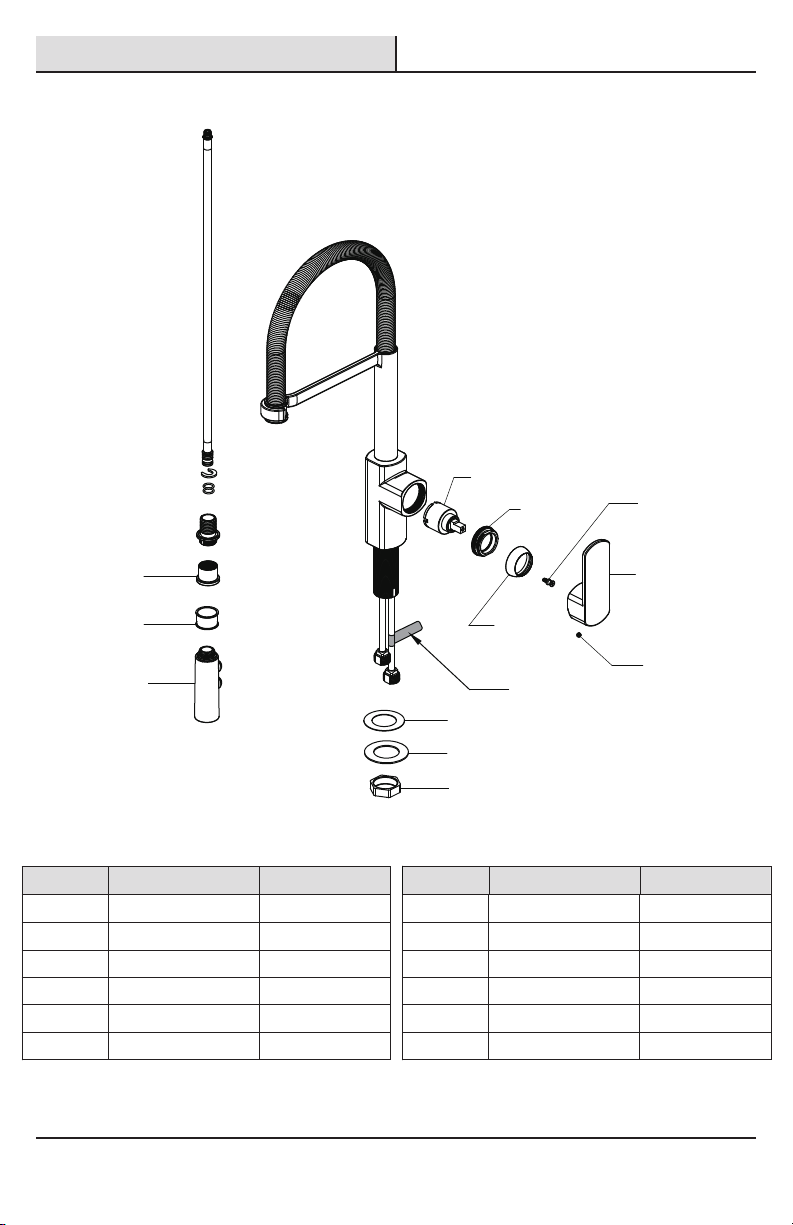

Piezas de repuesto
*Especicar acabado
Muchos repuestos de cartuchos, aireadores y
ensamblajes del desagüe pueden comprarse
en tu tienda local de The Home Depot o por
Internet en HOMEDEPOT.COM.MX
Las etiquetas
de identicación
del grifo pueden
encontrarse
en la entrada de
agua caliente
Pieza Descripción Núm. de pieza Pieza Descripción Núm. de pieza
1
3
4
5
6
7
8
9
10
12
2
11
1 Cabezal rociador RP38120*
2 Aro desmontable RP70393
3 Conector RP80341*
4 Cartucho RP20005
5 Tuerca ciega RP70548
6 Tapa RP80132*
7 Tornillo RP70356
8 Maneral RP13270*
9 Tornillo de jación RP50002
10 Arandela de hule RP64023
11 Arandela de metal RP64147
12 Tuerca RP56099

¿Preguntas, problemas o piezas faltantes?
Antes de regresar a la tienda, llama a servicio al cliente de Glacier Bay
de lunes a viernes entre 8 a.m. y 7 p.m., (hora estándar del Este)
sábados entre 9:00 a.m. y 6:00 p.m. (hora estándar del Este)
01-800-00-4663-3
HOMEDEPOT.COM.MX
Conserva este manual para uso futuro.

THANK YOU
INSTALLATION AND CARE GUIDE
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
01-800-00-4663-3
HOMEDEPOT.COM.MX
Model#
67557-0008D2
SINGLE-HANDLE KITCHEN FAUCET
We appreciate the trust and condence you have placed in Glacier Bay through the purchase of this kitchen faucet.
We strive to continually create quality products designed to enhance your home. Visit us online to see our full
line of products available for your home improvement needs. Thank you for choosing Glacier Bay!
SKU#
121794

11
Table of Contents
Important Information..............................11
Warranty ...................................................12
Pre-Installation.........................................13
Planning Installation ..............................13
Package Contents ..................................14
Installation................................................15
Care and Cleaning ....................................16
Troubleshooting........................................16
Service Parts ........................................... 17
Important Information
□ Observe all local plumbing and building codes.
□ Cover the sink drain to avoid losing any parts.
□ Review the care and cleaning section included in this guide.
Tools and Hardware Required ...............13
Operation...................................................16

12 HOMEDEPOT.COM.MX
Please contact 01-800-00-4663-3 for further assistance.
Warranty
SERVICIOS HOME DEPOT, S. de R.L. de C.V.GUARANTEE POLICY
Product: Mixers
Brand: Glacier Bay
Model(s): 67557-0008D2
Glacier Bay products are made according to the highest standards of quality and construction. Servicios Home Depot,
S. de R.L. de C.V. guarantees this product for life in all its parts and components, including labor, and against any
manufacturing or functional defect as of the date of purchase or installation under the following conditions:
Conditions to make this guarantee effective:
1. To make this guarantee effective, this policy must be presented, sealed by the establishment that sold it, together
with the product, in the establishment where it was acquired or in any of The Home Depot México stores.
2. Once the consumer presents the product in the establishment where acquired, or in any of The Home Depot stores,
then Servicios Home Depot, S. de R.L. de C.V. is committed to changing the product without any charge for the
consumer and to cover the expenses of transportation that derive from fulllment of the present guarantee within
the service network.
This guarantee is invalid to cover, and does not cover, the following points:
1. When the product has been utilized in conditions distinct from normal (conditions “distinct from normal” are
understood to be those when the product is purchased for a commercial or business use).
2. When the product has not been used correctly or has not been operated in accordance with the instructions for use
annexed to the same (product).
3. When the annexed instructions are not followed for the product installation and recommendations.
4. When the product has been altered or repaired by persons not authorized by Servicios Home Depot.
5. The costs, labor and damages occasioned by the installation, de-installation, reinstallation or replacement of the
product, or in the case of not having correctly followed the instructions, or for the use of parts not authorized.
6. Normal wear and tear and use, damage from abuse, from negligence, from incorrect use, from the use of cleaning
chemicals or polishing abrasives, from accident, or from damages occasioned from natural disasters or from
erroneous installation.
In the event of loss of this present guarantee, the consumer may return to the establishment where the purchase was
made so that another policy may be issued, previous presentation of the respective purchase receipt or invoice is required.
Name of Consumer: ___________________________
Street and Number: __________________________________
Suburb or District:________________________________
Delegation or Municipality:____________________________
City, Zip Code, and State:______________________
The consumer may solicit that this guarantee becomes effective and may obtain parts, components, consumables and
accessories in the domicile that appears in this document or in any of The Home Depot México stores.
This guarantee is valid to make a product-for-product exchange, for which reason no type of spare parts are granted.
For consultations or questions regarding this guarantee, write to Servicios Home Depot, S. de R.L de C.V. at the address,
or call the telephone number(s), included below. Explain the defect or the specic request, and include a verication
(receipt or bill of services such as gas, water, etc. or an ofcial identication) with your name, address, telephone number,
or call the telephone numbers that next appear.
• Telephone: [phone] (HOMED)
• Email Address: [email protected]
Seal of the Establishment and Date of
Purchase or Installation

13
Pre-Installation
PLANNING INSTALLATION
Before beginning the installation of this product, ensure all parts are present. Compare parts with the Package
Contents list. If any part is missing or damaged, do not attempt to install the product. Contact customer service
for replacement parts.
TOOLS AND HARDWARE REQUIRED
Adjustable
wrench Safety
goggles
SILICONE
Silicone
sealant
Phillips
screwdriver
(2) Supply lines Basin wrench

14
Pre-Installation (continued)
PACKAGE CONTENTS
HOMEDEPOT.COM.MX
Please contact 01-800-00-4663-3 for further assistance.
Part Description Quantity
A 1
B Rubber washer 1
C Metal washer 1
Faucet assembly
D 1Nut
A
B
C
D

15
Installation
1 Preparing for installation
CAUTION: Always turn off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.
□Place the faucet assembly (A) through the
mounting holes in the sink.
□Install the rubber washer (B), and metal washer
(C) onto the threaded mounting shank.
□Thread the nut (D) onto the mounting shank
using the basin wrench. Do not overtighten.
C
A
B
D
2 Making the water supply
connections
NOTE: The hot side inlet tube is indicated by a label.
If the label is not present, the hot supply tube is the longer
of the two inlet tubes.
□Use 1/2 in. I.P.S. faucet connections (2), or use
supply line coupling nuts (3) (not included) with
a 3/8 in. O.D. ball-nose riser (1).
NOTE: Before tightening the faucet connector to the water
supply, apply a second wrench to the supply tube tting.
This will prevent the supply tube from moving or twisting
when tightening the faucet connector. Do not overtighten.
3
12

16
Operation
1Flushing and checking for leaks
□Remove the spray head by unscrewing it from
the hose in a counterclockwise direction, turn
the faucet to the warm position where it mixes
hot and cold water.
□Flush the water lines for one minute. This ushes
away any debris that could cause damage to
internal parts. Check for leaks.
□Re-tighten any connections if necessary, but do
not overtighten. Reinstall the spray head tightly.
IMPORTANT: After installation is completed, turn on the
hot and cold water supplies. Check for leaks.
Care and Cleaning
□To clean, wipe down with a damp cloth and dry with a towel.
□Do not use abrasive cleaners, steel wool, or harsh chemicals when cleaning this faucet, or the warranty will
be voided.
Troubleshooting
Problem Possible Cause Solution
There are leaks
underneath the handle.
The bonnet nut has come loose and the
o-ring on the cartridge is dirty or damaged.
□Tighten the bonnet nut. Clean
or replace the o-ring.
The aerator leaks or has
an inconsistent water
ow pattern.
The aerator is dirty or mistted.
The cartridge may be clogged.
□Remove the aerator and check
for debris in the aerator screens.
□Remove the cartridge and check
for debris.
NOTE: Refer to the service parts section in this manual for
a detailed drawing showing the location of the parts listed
below.
□Ensure the aerator is properly
installed.
The water pressure is low. The aerator is clogged. □Turn off the water supply and
disconnect the aerator.
□Unscrew the aerator and clean
under running water.
□Screw the aerator back.
□Test water ow. If water
pressure is still low then replace
the aerator.
There is no hot or cold
water.
The water inlet hose was acccidentally
kinked during installation and is limiting
the water ow through.
□Reinstall the water inlet hose.
HOMEDEPOT.COM.MX
Please contact 01-800-00-4663-3 for further assistance.

17
Service Parts
*Specify Finish
Many replacement cartridges, aerators, and drain
assemblies can be purchased at your local The
Home Depot store or online at HOMEDEPOT.COM.MX
Faucet ID tags can
be found on the
hot water inlet
Part Description Part Number Part Description Part Number
1
3
4
5
6
7
8
9
10
12
2
11
1 Spray head RP38120*
2 Wearable ring RP70393
3 Connector RP80341*
4 Cartridge RP20005
5 Bonnet nut RP70548
6 Cap RP80132*
7 Screw RP70356
8 Handle RP13270*
9 Set screw RP50002
10 Rubber washer RP64023
11 Metal washer RP64147
12 Nut RP56099

Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
01-800-00-4663-3
HOMEDEPOT.COM.MX
Retain this manual for future use.
