Glacier bay N2428R User manual

Item #’s 340995,
1001393473,1001393474,
1001571119, 1003395631
Model #’s N2428R, N2428R-10
USE AND CARE GUIDE
HIGH EFFICIENCY ROUND ALL-IN-ONE TOILET
Questions, problems, missing parts? Before returning to the store,
call Glacier Bay Customer Service
8 a.m. – 7 p.m., EST, Monday-Friday, 9 a.m. – 6 p.m., EST, Saturday
1-855-HD-GLACIER
HOMEDEPOT.COM/GLACIERBAY
THANK YOU
We appreciate the trust and condence you have placed in Glacier Bay through the purchase of this toilet. We strive to
continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home
improvement needs. Thank you for choosing Glacier Bay!

2
Table of Contents 2
Safety Information 2
Warranty 2
Pre-Installation 3
Planning Installation 3
Tools required 3
Hardware Included 3
Package Contents 4
Installation 5
Care and Cleaning 8
Troubleshooting 8
Replacement Parts List 9
Spanish (Español) 11-20
Table of Contents
Safety Information
Warranty
WARNING: Handle with care. Vitreous chinaware is
glasslike with sharp edges if broken. Do not drop, handle
roughly, or overtighten bolts.
CAUTION: Observe local plumbing and building codes.
WARNING: Risk of hazardous gases. If a new toilet is
not installed immediately, temporarily plug the floor flange
hole with a towel (or cover) to block sewer gases from
escaping.
LIMITED LIFETIME WARRANTY
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our limited lifetime
warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of defects in materials or workmanship.
We will replace FREE OF CHARGE any product or parts that prove defective. Simply, return the product / part to any of The Home Depot
retail locations or call 1-855-HD-GLACIER (1-855-434-5224) to receive the replacement item. Proof of purchase (original sales receipt)
from the original consumer purchaser must be made available for all Glacier Bay warranty claims.
This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse or normal wear and tear. This warranty
excludes all industrial, commercial and business usage, whose purchasers are hereby, extended a five year limited warranty from the
date of purchase, with all other terms of this warranty applying except the duration of warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the above limitations
may not apply to you. This warranty gives you specific legal rights and you may also have other rights that vary from state to state and
province to province. Please see a store or contact 1-855-HD-GLACIER for more details.
Contact the Customer Service Team at 1-855-HD-GLACIER or visit WWW.HOMEDEPOT.COM/GLACIERBAY

3
Pre-Installation
PLANNING INSTALLATION
Before beginning installation of this product, make sure all parts are present. Compare parts with the Hardware Included and Package
Contents lists. If any part is missing or damaged, do not attempt to assemble, install, or operate the product. Contact customer service for
replacement parts.
Estimated Assembly Time: 60 minutes
TOOLS REQUIRED
HARDWARE INCLUDED
Putty knife Carpenters
level
Toilet water
supply line
NOTE: Hardware not shown to actual size.
RR
HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
Part Description Quantity
AA Floor bolt (Located in wax ring box) 2
BB Floor bolt hex nut (Located in wax ring box) 2
CC Wax ring 1
DD Plastic disc 2
EE Floor bolt wing nut (Located in wax ring box) 2
FF Bolt cap 2
GG Brass washer (Preassembled to Tank (A)) 2
HH Rubber washer (Preassembled to Tank (A)) 4
II Bolt (Preassembled to Tank (A)) 2
JJ Hex nut (Preassembled to tank (A)) 2
KK Rubber sealing gasket 1
LL Oval metal washer 2
MM Wing nut 2
NN Lock bolt (Located in seat box) 2
OO Toilet seat washer (Located in seat box) 2
PP Lock nut (Located in seat box) 2
RR Toilet seat hinge gasket (Located in seat box) 2

4
Pre-Installation (continued)
PACKAGE CONTENTS
HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
Part Description Quantity
A Tank with cover 1
B Toilet bowl 1
C Seat with lid 1
D Toilet lever handle assembly (pre-installed) 1

5
Installation
Removing the old toilet Installing the floor bolts
HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
1 2
□Turn off the water supply and flush the tank completely.
Towel or sponge remaining water from the tank and bowl.
□Disconnect and remove the old water supply line.
□Remove the bowl from the floor by removing the bolt caps
and the floor bolt nuts.
□Remove the floor bolts from the toilet flange and clean old
wax, putty, and sealant from the base area.
□Temporarily plug the floor flange with a towel or cover to
block sewer gases from escaping.
□Insert the floor bolts (AA) into the slots on the toilet flange
(1) with the bolt heads down and threaded ends facing up.
The heads of the floor bolts (AA) should be perpendicular
to the slot opening in the toilet flange.
□Ensure the floor bolts (AA) are parallel to the wall. When
set, hand-tighten the hex nuts (BB) onto the floor bolts (AA)
to secure.
NOTE: The mounting surface must be clean and
level before the new toilet is installed.

6

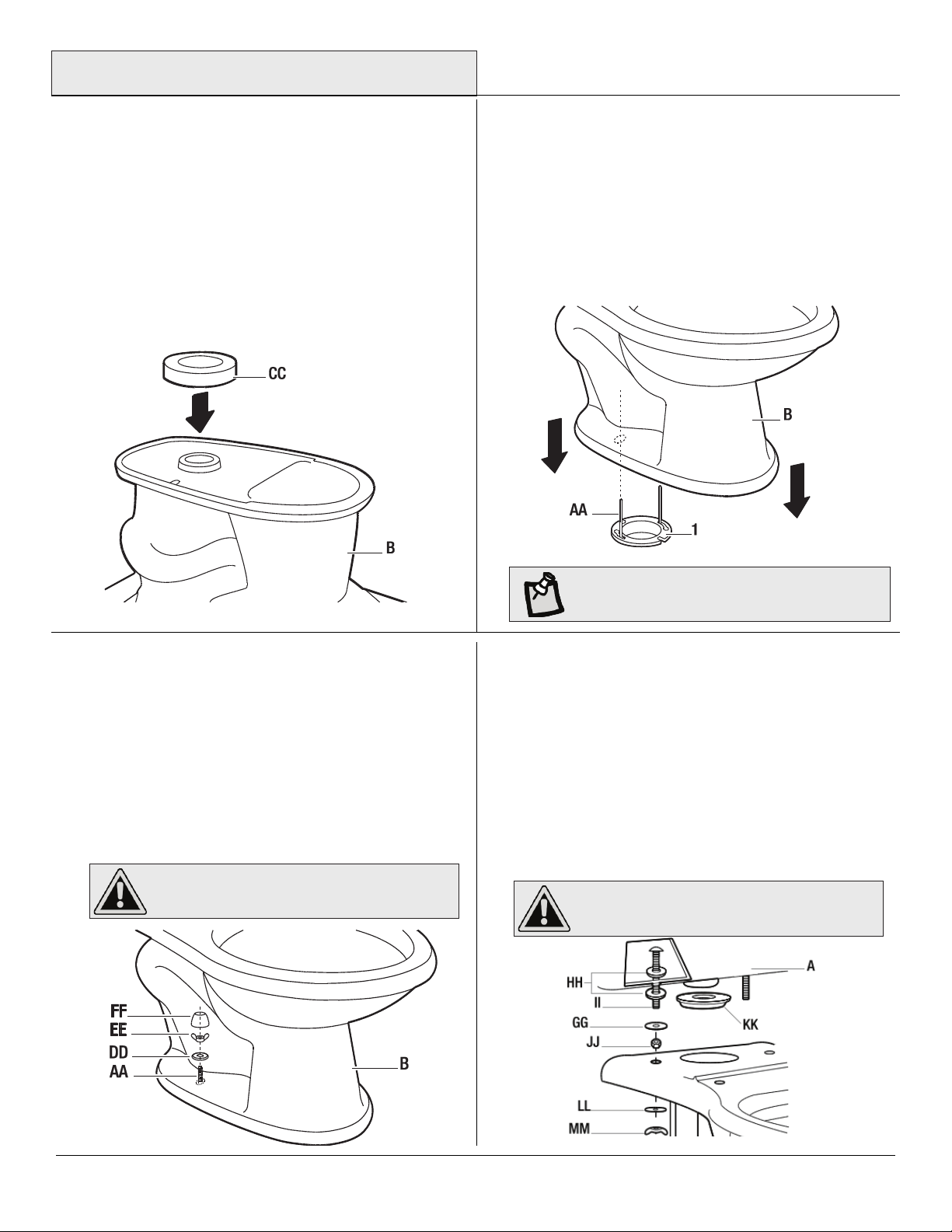

Installation (continued)
Installing the wax ring
Securing the toilet Installing the tank
Installing the toilet
3
5 6
4
□Turn the toilet bowl (B) upside down onto a towel or
cushioned surface. With the rounded (tapered) end of the
wax ring (CC) facing the toilet, place the wax ring (CC)
around the raised outlet ring of the bowl (B), and press
firmly enough so the wax ring (CC) adheres to the bowl
(B). If the supplied wax ring has a black plastic cone
extension, that should be facing away from the toilet.
□From the backside of the toilet (B), place the plastic discs
(DD) over the floor bolts (AA), noting ‘THIS SIDE UP’ on the
top of the discs.
□Tighten the floor bolt wing nuts (EE) onto the floor bolts
(AA) to secure the position of the plastic discs (DD).
□Place the bolt cap covers (FF) over the floor bolts (AA) and
snap into place.
□Attach the rubber sealing gasket (KK) to the center drain hole
under the tank (A).
□Gently place the tank (A) on the toilet bowl (B) with bolts (II)
protruding out underneath.
□Place an oval metal washer (LL) followed by a wing nut (MM)
onto each protruding bolt (II).
□Tighten the wing nuts (MM) enough so that the tank (A) sits
level and secure on the toilet bowl (B). Make sure the tank (A)
is parallel to the wall and straight on the toilet bowl (B).
□Place the toilet bowl (B) over the toilet flange (1) in
alignment with the floor bolts (AA) so they protrude
through the slots on the base of the toilet bowl (B).
Press down on the toilet bowl (B). Apply weight evenly.
Do not move after placement. Watertight seal may be
broken.
NOTE: Remember to remove temporary plug from
the floor flange prior to placing the bowl.
CAUTION: Do not overtighten the nuts. May
cause severe damage.
CAUTION: Do not overtighten the nuts. May
cause severe damage.
HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.

7
Installation (continued)
Connecting the water supply line Installing the seat with lid
6 7
□Connect the water supply line (not included) between the
tank (A) and shut-off valve.
□Tighten the tank connection coupling nut ¼ turn beyond
hand tight.
□Turn on the supply valve and allow the tank (A) to fill.
□Check for leakage at all connections and tighten or correct
as needed.
□Turn the toilet seat with lid (C) upside-down.
□Insert the toilet seat hinge gasket (RR) onto the bottom
of the hinge. Firmly press the (4) raised bumpers into the
associated openings on the hinge.
□Insert the lock bolt (NN) in the bolt trough (1), then adjust
the lock bolt (NN) to make the hole distance match with
the toilet.
□Turn the toilet seat with lid (C) over so that the lock bolts
(NN) protrude downward.
□Insert the lock bolts (NN) into the holes on the toilet (B) and
adjust the toilet seat and lid (C) to find the best assembly
position.
□Place the washer (OO) and the lock nut (PP) onto the lock
bolt (NN) from underneath the toilet (B) and tighten the
lock nut (PP) firmly to secure the seat and lid (C) in place
on the toilet (B).toilet (B). Close the bolt trough covers and
snap into place.
NOTE: Do not overtighten the tank connection.
PP
NN
RR
OO

8
Care and Cleaning
Troubleshooting
Your new toilet is made of stain-, acid- and abrasion-resistant vitreous china. Clean the outside surface with mild soap, warm water and a
soft cloth. On stubborn stains use a powdered detergent and damp sponge or nylon scouring pad. Never use abrasive scouring powders,
cleansers or pads because they will scratch, damage and dull the surface. The manufacturer shall not be responsible or liable for any tank
fitting damage caused by the use of cleaners containing chlorine (calcium hypochlorite). When cleaning your toilet seat, wash it with mild
soapy water. Rinse the seat thoroughly with clean water and dry with a soft cloth. Avoid detergents, disinfectants or cleaning products in
aerosol cans. NEVER use abrasive scouring powders on your seat. Some bathroom chemicals and cosmetics may cause damage to the
seat’s finish, so test your cleaning solution on an inconspicuous area before applying to the entire surface.
WARNING: DO NOT USE IN-TANK CLEANERS. Products containing chlorine (calcium hypochlorite) can seriously damage
tank fittings potentially causing leaks, excessive water use and property damage.
Problem Solution
If fill valve does not turn on, will
not turn off, or will not refill the
tank after the flush.
□Remove top cap and check for debris. If you find debris or flow is week; Inspect lower section
of fill valve for partial blockage. Partial blockage may be at shut off valve or in water supply line.
(See “REMOVING THE VALVE CAP ASSEMBLY & FLUSHING OUT DEBRIS”)
□If fill valve has been in use for some time and/or float cup does not drop when flushing tank,
replace seal with a genuine Fluidmaster 242 seal (See “IF REPLACING SEAL”)
The flush quality of the toilet is
poor.
□Make sure the water level in the tank is up to the water line printed on the overflow tube of the
flush valve. To increase the water level, turn the adjustment screw on the fill valve clockwise to
raise the float cup.
□Check to make sure the flapper chain is not too loose. Adjust the chain length to ensure the flap-
per is able to completely close and that there is only a small amount of play left between the flush
lever and the chain.
Water continues to run. □Check to ensure the flapper is completely closed. Clear any debris from the flapper and sealing
area of the flush valve which may be obstructing full closure.
□Check to ensure the flapper chain is not too tight. Adjust the chain length to ensure the flapper is
able to completely close and that there is only a small amount of play left between the flush lever
and the chain.

9
Troubleshooting (continued)
Fluidmaster Replacement Parts List
REMOVING VALVE CAP ASSEMBLY
Turn off water supply and flush out tank. Push float
up with right hand (see picture). Grip and hold shaft
under float with right hand. With left hand, twist cap
and lever counter clockwise 1/8th of a turn to unlock
the top cap. Pressing down on top may be helpful
with older valves. Let cap assembly hand out float
cup.
FLUSHING OUT DEBRIS
Hold cup upside down over uncapped valve to pre-
vent splashing. Turn water supply on and off a few
times. Turn water supply off when putting cap back
on valve.
IF REPLACING SEAL
Use only a genuine Fluidmaster 242 seal.
REPLACING VALVE CAP
A. Place cap assembly on top of grey valve body
by aligning cap arm and adjustment rod next to
refill tube.
B. Press down on top cap while rotating top
arm clockwise to locked position.
AB
242
SEAL
Part Name Model Number Home Depot SKU
Fill Valve □400ARHR □#717773, #1001281180
Flapper □5401GB □#1000047464
3” Flush Valve □540AKR □#723956

Questions, problems, missing parts? Before returning to the store, call
Glacier Bay Customer Service
8 a.m. – 7 p.m., EST, Monday-Friday, 9 a.m. – 6 p.m., EST, Saturday
1-855-HD-GLACIER
HOMEDEPOT.COM/GLACIERBAY
Retain this manual for future use.

Artículo n°s 340995,
1001393473,1001393474,
1001571119, 1003395631
Modelo n°s N2428R, N2428R-10
GUÍA DE USO Y MANTENIMIENTO
INODORO REDONDO TODO EN UNO
DE ALTA EFICIENCIA
¿Preguntas, problemas, piezas faltantes? Antes de regresar a la tienda,
llama al Servicio al Cliente de Glacier Bay
8:00 a.m. – 7:00 p.m., hora del Este, lunes a viernes,
9:00 a.m. – 6:00 p.m., hora del Este, sábado
1-855-HD-GLACIER
HOMEDEPOT.COM/GLACIERBAY
GRACIAS POR TU COMPRA
Apreciamos la conanza que has depositado en Glacier Bay al comprar este inodoro. Nos esforzamos en crear continuamente productos de
calidad diseñados para mejorar tu hogar. Visítanos en Internet para ver nuestra línea completa de productos disponibles para las necesidades de
mejoras de tu hogar.
¡Gracias por elegir Glacier Bay!

12
Tabla de contenido 12
Información de seguridad 12
Garantía 12
Preinstalación 13
Planificación de la instalación 13
Herramientas necesaria 13
Herrajes incluidos 13
Contenido del paquete 14
Instalación 15
Mantenimiento y limpieza 18
Solución de problemas 18
Lista de piezas de repuesto 19
Inglés (English) 1-10
Tabla de contenido
Información de seguridad
Warranty
ADVERTENCIA: Manipular con cuidado. Cuando la
vitrocerámica se rompe parece vidrio con bordes afilados. No dejes
caer ni manipules bruscamente ni aprietes demasiado los pernos.
PRECAUCIÓN: Cumple con las normas locales de plomería y
construcción.
ADVERTENCIA: Riesgo de emisión de gases peligrosos. Si no
se instala de inmediato el inodoro nuevo, tapa temporalmente la
brida del piso con una toalla (o cubierta) para impedir que escapen
los gases del alcantarillado.
GARANTÍA LIMITADA DE POR VIDA
Los productos Glacier Bay se fabrican con normas y mano de obra de calidad superior, y están respaldados por nuestra garantía
limitada de por vida. Los productos Glacier Bay están garantizados para el comprador original contra defectos materiales o de
fabricación. Reemplazaremos GRATIS cualquier producto o pieza defectuosos. Simplemente devuelva el producto / pieza a cualquier
tienda de The Home Depot, o llame al 1-855-HD-GLACIER (1-855-434-5224) para recibir el artículo de reemplazo. La prueba de compra
(recibo original de ventas) del comprador original debe estar disponible para cualquier reclamación de garantía de Glacier Bay.
Esta garantía excluye fallas y daños directos/indirectos debido al mal uso o abuso o al desgaste normal por el uso. Esta garantía
excluye todo uso industrial, comercial y de negocios, a cuyos compradores se les extiende una garantía limitada de cinco años a partir
de la fecha de compra, manteniendo todos los demás términos de la garantía, con excepción de la duración.
Algunos estados y provincias no permiten la exclusión o limitación de daños directos o indirectos, por ello las limitaciones previamente
enunciadas pueden no aplicarse a su caso.Esta garantía le otorga derechos legales específicos y es posible que también goce de otros
derechos que varían de un estado a otro y de una provincia a otra. Consulte en la tienda o llame al 1-855-HD-GLACIER para obtener
más detalles.
Comuníquese con el equipo de Servicio al Cliente llamando al 1-855-HD-GLACIER o visite WWW.HOMEDEPOT.COM/GLACIERBAY

13
Preinstalación
CÓMO PLANIFICAR LA INSTALACIÓN
Antes de instalar el producto, asegúrate de tener todas las piezas. Compara las piezas con las listas de Contenido del Paquete y Herrajes
Incluidos de este manual. Si alguna pieza está dañada o falta, no intentes ensamblar, instalar u operar el producto. Comunícate con Servicio
al Cliente para piezas de repuesto.
Tiempo estimado de ensamblaje: 60 minutos
HERRAMIENTAS NECESARIAS
HERRAJES INCLUIDOS
Espátula para
masilla
Nivel de
carpintero
Línea de suministro
de agua para el
inodoro
NOTA: No se muestra el tamaño real de los herrajes
RR
HOMEDEPOT.COM/GLACIERBAY
Para asistencia adicional llama al 1-855-HD-GLACIER.
Pieza Descripción Cantidad
AA Perno de piso (Ubicado en la caja del anillo de cera) 2
BB Tuerca hexagonal de perno para piso (Ubicada en la caja del anillo de cera) 2
CC Anillo de cera 1
DD Disco plástico 2
EE Tuerca mariposa de perno para piso (Ubicada en la caja del anillo de cera) 2
FF Tapa para perno 2
GG Arandela de latón (preensamblada al tanque (A)) 2
HH Arandela de goma (preensamblada al tanque (A)) 4
II Perno (preensamblado al tanque (A)) 2
JJ Tuerca hexagonal (preensamblada al tanque (A)) 2
KK Junta selladora de goma 1
LL Arandela ovalada de metal 2
MM Tuerca de mariposa 2
NN Perno de seguridad (Ubicado en la caja del asiento) 2
OO Arandela de asiento de inodoro (Ubicada en la caja del asiento) 2
PP Contratuerca (Ubicada en la caja del asiento) 2
RR Junta de bisagra para asiento de inodoro (Ubicada en la caja del asiento) 2

14
Preinstalación (continuación)
CONTENIDO DEL PAQUETE
HOMEDEPOT.COM/GLACIERBAY
Para asistencia adicional llama al 1-855-HD-GLACIER.
Pieza Descripción Cantidad
A Tanque con tapa 1
B Taza de Inodoro 1
C Asiento con tapa 1
D Ensamblaje de la palanca del inodoro (preinstalado) 1

15
Instalación
Desmontar el inodoro
antiguo Instalación de los pernos
de piso
HOMEDEPOT.COM/GLACIERBAY
Para asistencia adicional llama al 1-855-HD-GLACIER.
1 2
□Cierra el suministro de agua y descarga completamente el
tanque. Limpia con una toalla o esponja el resto de agua que
quede en el tanque y en la taza.
□Desconecta y retira la vieja línea de suministro de agua.
□Retira el tanque del piso, sacando las tapas de pernos y las
tuercas de los pernos del piso.
□Retira los pernos del piso de la brida del inodoro y limpia la
cera, la masilla y el sellador viejos del área de la base.
□Tapa temporalmente la brida del piso con una toalla o
cubierta para impedir que escapen los gases de los drenajes.
□Inserta los pernos de piso (AA) en las ranuras de la brida
del inodoro con las cabezas de los pernos abajo y los
extremos roscados hacia arriba. Las cabezas de los pernos
de piso (AA) deben estar perpendiculares a la abertura de
la ranura en la brida del inodoro.
□Ajustar los pernos de piso (AA) a fin de garantizar que
queden paralelos a la pared. Cuando estén colocadas,
aprieta a mano las tuercas hexagonales (BB) en los pernos
del piso (AA) para asegurarlos.
NOTA: La superficie de montaje debe estar limpi
y nivelada antes de instalar el inodoro nuevo.

16
Instalación (continuación)
Instalación del anillo de cera
Asegurar el inodoro Instalar el tanque
Cómo instalar el inodoro
3
5 6
4
□Coloca boca abajo la taza del inodoro (B) sobre una toalla o
superficie acolchada. Con el extremo redondeado (ahusado)
del anillo de cera (CC) apuntando hacia el inodoro, coloca
el anillo de cera (CC) alrededor del aro elevado de salida de
la taza del inodoro (B) y presiónalo con suficiente firmeza
como para que el anillo de cera (CC) se adhiera a la taza
(B). Si el anillo de cera incluido tiene una extensión cónica
de plástico negro, esta debe mirar en dirección opuesta al
inodoro.
□Desde la parte posterior del inodoro (B), coloca los discos
de plástico (DD) sobre los pernos de piso (AA), fijándote que
la indicación “ESTE LADO HACIA ARRIBA” esté en la parte
superior de los discos.
□Aprieta las tuercas de mariposa del perno de piso (EE) sobre
los pernos de piso (AA) para asegurar la posición de los
discos de plástico (DD).
□Coloca las tapas de los pernos (FF) sobre los pernos del piso
(AA) y encájalas en su lugar.
□Sujeta la junta selladora de goma (KK) para centrar el orificio
de drenaje bajo el tanque (A).
□Coloca con cuidado el tanque (A) sobre la taza del inodoro (B)
dejando que los pernos (II) sobresalgan por debajo.
□Coloca una arandela de metal ovalada (LL) seguida por la
tuerca de mariposa (MM) sobre cada perno sobresaliente (II).
□Aprieta la tuerca de mariposa (MM) lo suficiente para que el
tanque (A) descanse a nivel y seguro sobre la taza de inodoro
(B). Asegúrate de que el tanque (A) esté paralelo a la pared y
perpendicular con la taza de inodoro (B).
□Coloca la taza del inodoro (B) a medida que se pone sobre
la brida del inodoro (1) en alineación con los pernos de
piso (AA) para que sobresalgan a través de las ranuras en
la base de la taza del inodoro (B). Presiona hacia abajo la
taza del inodoro (B). Aplica el peso de manera uniforme.
No mover una vez ubicado. El sello hermético se puede
romper.
NOTA: Recuerda quitar el tapón temporal de la brida
para piso antes de colocar el tazón.
PRECAUCIÓN: No aprietes demasiado las tuercas.
Puede causar daños graves. PRECAUCIÓN: No aprietes demasiado las tuercas.
Puede causar daños graves.
HOMEDEPOT.COM/GLACIERBAY
Para asistencia adicional llama al 1-855-HD-GLACIER.

17
Instalación (continuación)
Conexión de las líneas del
suministro de agua Instalación del asiento con tapa
6 7
□Conecta la línea de suministro de agua (no incluida) entre el
tanque (A) y la válvula de cierre.
□Aprieta la tuerca de acople de conexión del tanque con un
cuarto de vuelta adicional después de apretar con la mano.
□Abre la válvula de suministro y deja que el tanque (A) se llene.
□Revisa que no haya filtración en ninguna de las conexiones y
aprieta o rectifica como corresponda.
□Vira boca abajo el asiento del inodoro con tapa (C).
□Inserta la junta de bisagra para asiento de inodoro (RR) en
la parte inferior de la bisagra. Presiona firmemente los (4)
topes elevados dentro de los orificios correspondientes en la
bisagra.
□Inserta el perno de seguridad (NN) en el orificio correspondi-
ente (1) y ajústalo enseguida para que la distancia del orificio
coincida con el inodoro.
□Vira boca abajo el asiento del inodoro con tapa (C) de manera
que los pernos de seguridad (NN) sobresalgan hacia abajo.
□Inserta los pernos de seguridad (NN) en los orificios corre-
spondientes del inodoro (B) y ajusta el asiento y tapa (C) hasta
encontrar la mejor posición del conjunto.
□Coloca la arandela (OO) y la tuerca de seguridad (PP) sobre
el perno de seguridad (NN), desde abajo del inodoro (B), y
aprieta la tuerca (PP) con firmeza para asegurar el asiento y
la tapa (C) en su lugar sobre el inodoro (B). Cierra las tapas de
los orificios correspondientes y encájalas en su lugar.
NOTA: No aprietes demasiado la conexión del tanque.
PP
NN
RR
OO

18
Mantenimiento y limpieza
Solución de problemas
Tu nuevo inodoro está fabricado con vitrocerámica china resistente a las manchas, ácido y la abrasión. Limpia la superficie exterior con agua tibia
y jabón y un paño suave. Para manchas difíciles, usa un detergente en polvo y una esponja húmeda o una esponjilla de nylon. Nunca uses polvos,
limpiadores o esponjillas abrasivas para pulir porque rayarán, dañarán y opacarán la superficie. El fabricante no será responsable de ningún daño
a conexiones de tanque causado por el uso de limpiadores que contengan cloro (hipoclorito de calcio). Al limpiar el asiento del inodoro, lávalo con
agua con jabón suave. Enjuaga cuidadosamente con agua limpia y seca con un paño suave. Evita usar detergentes, desinfectantes o productos
de limpieza en latas de aerosol. NUNCA uses polvos pulidores abrasivos en tu asiento. Algunos productos químicos y cosméticos de baño pueden
causar daños al acabado del asiento del, así que prueba tu solución limpiadora en un área oculta antes de aplicarla a toda la superficie.
ADVERTENCIA: NO USES LIMPIADORES DENTRO DEL TANQUE. Los productos que contienen cloro (hipoclorito de calcio) pueden dañar
gravemente las conexiones del tanque y ser causa potencial de filtraciones, consumo excesivo de agua y daños a la propiedad.
Problema Solución
Si la válvula de llenado no se
abre, no se cerrará o no volverá
a llenar el tanque después de la
descarga.
□Quita la tapa superior y comprueba que no haya suciedad. Si encuentras suciedad o el flujo es débil;
inspecciona la sección inferior de la válvula de llenado por si hay una obstrucción parcial. La ob-
strucción parcial puede estar en la válvula de cierre o en la línea de suministro de agua. (Consultar
“DESMONTAJE DEL CONJUNTO DE LA TAPA DE LA VÁLVULA Y DESCARGA DE LOS DESECHOS”)
□Si la válvula de llenado ha estado en uso por algún tiempo y/o el tapón del flotante no cae al des-
cargarse el tanque, reemplaza el sello con uno genuino Fluidmaster 242 (Ver “SI HAY QUE VOLVER A
COLOCAR EL SELLO”)
La calidad de descarga del
inodoro es pobre.
□Asegúrate de que el nivel de agua en el tanque esté hasta la línea de agua impresa en el tubo de
rebosadero de la válvula de descarga. Para aumentar el nivel de agua, gira el tornillo de ajuste en la
válvula de llenado en el sentido de las manecillas del reloj para levantar el tapón del flotante.
□Asegúrate de que la cadena del tapón no esté demasiado floja. Ajusta la longitud de la cadena para
garantizar que el tapón pueda cerrarse por completo y que queda sólo un poco de juego entre la
palanca de descarga y la cadena.
El agua sigue corriendo. □Verifica si el tapón está completamente cerrado. Limpia todo residuo del tapón y el área de sellado de
la válvula de descarga que pudiera estar obstruyendo el cierre completo.
□Asegúrate de que la cadena del tapón no esté demasiado tirante. Ajusta la longitud de la cadena para
garantizar que el tapón pueda cerrarse por completo y que queda sólo un poco de juego entre la
palanca de descarga y la cadena.

19
Solución de problemas (continuación)
Lista de piezas de repuesto Fluidmaster
DESMONTAJE DEL CONJUNTO DE LA
TAPA DE LA VÁLVULA
Cierra el suministro de agua y descarga el tanque.
Empuja el flotante hacia arriba con la mano derecha (ver
la imagen). Agarra y sostén el eje debajo del flotante
con la mano derecha. Con la mano izquierda, da 1/8
de giro a la tapa y la palanca en sentido contrario a las
manecillas del reloj para desbloquear la tapa superior.
Presionar hacia abajo en la parte superior puede ser útil
con válvulas más antiguas. Deja que el ensamblaje de la
tapa extienda el tapón del flotante.
DESCARGA LOS RESIDUOS
Mantén la tapa boca abajo sobre la válvula destapada
para evitar salpicaduras. Abre y cierra el suministro de
agua varias veces. Cierra el suministro de agua cuando
vuelvas a colocar la tapa en la válvula.
SI REEMPLAZAS EL SELLO
Usa solo un auténtico sello Fluidmaster 242.
REEMPLAZO DE LA TAPA DE
LA VÁLVULA
A. Coloca el conjunto de la tapa en la parte superior
del cuerpo gris de la válvula alineando el brazo
de la tapa y la varilla de ajuste al lado del tubo de
llenado.
B. Presiona hacia abajo la tapa superior mientras
giras el brazo superior en el sentido de las
manecillas del reloj hasta la posición de cierre.
AB
242
SEAL
Nombre de la pieza Número de modelo Home Depot SKU
Válvula de llenado □400ARHR □#717773, #1001281180
Tapón □5401GB □#1000047464
Válvula de descarga de 3
plg (7.6 cm)
□540AKR □#723956
UBICACIÓN
DEL SELLO
SELLO
242

¿Preguntas, problemas, piezas faltantes? Antes de regresar a la tienda,
llama al Servicio al Cliente de Glacier Bay
8:00 a.m. – 7:00 p.m., hora del Este, lunes a viernes,
9:00 a.m. – 6:00 p.m., hora del Este, sábado
1-855-HD-GLACIER
HOMEDEPOT.COM/GLACIERBAY
Conserva este manual para uso futuro.
