Glacier bay TL-7600HC-HET User manual

Product Code: 331-725
Model: TL-7600HC-HET
HIGH EFFICIENCY
ELONGATED
ALL-IN-ONE TOILET
Package Contents
D
AC
B
C Seat with Lid 1
D Toilet Lever Handle Assembly
1
PART DESCRIPTION QTY
A Tank with Cover 1
B Toilet Bowl 1
PART DESCRIPTION QTY
Français p. 8 Español p. 15
Questions, problems, missing parts? Before returning to your retailer, call our
customer service department at 1-877-527-0313, 9 a.m.- 5:30 p.m., EST, Monday-Friday.

2

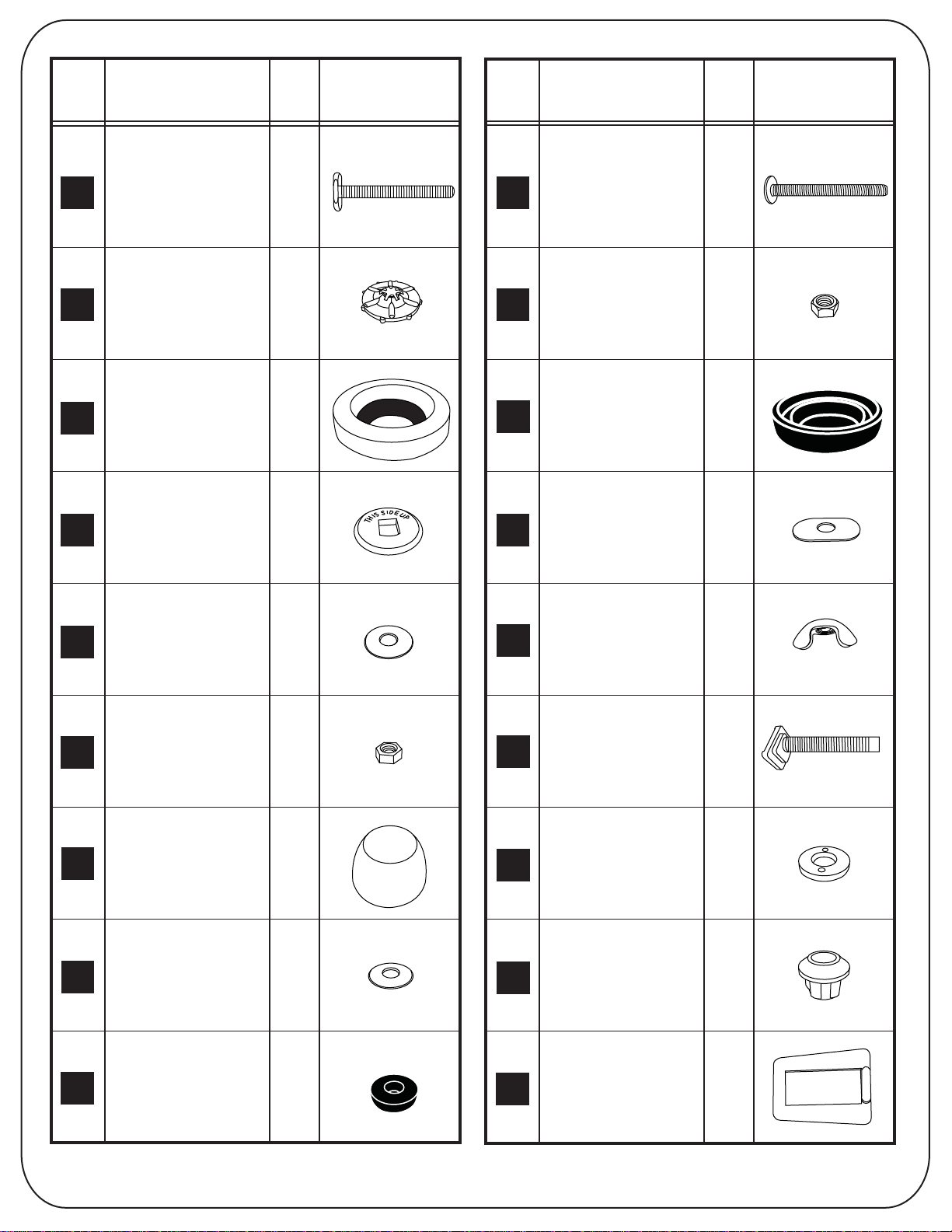

HARDWARE CONTENTS
Qty Picture
Part Description
Plastic Retaining
Washer 2
Wax Ring 1
Plastic Disc
Metal Washer
Nut
Floor Bolt 2
Bolt Cap
Brass Washer 4
Rubber Washer
Bolt
Hex Nut 2
Rubber
Sealing Gasket 1
Oval
Metal Washer
Wing Nut
Lock Bolt
Toilet Seat
Washer
Lock Nut
Anti-slip Washer
2
2
2
AA
BB
CC
DD
EE
FF
Qty PicturePart Description
2
GG
HH
2
2
2
2
JJ
KK
LL
MM
NN
2
2
OO
PP
2
2
II
QQ
RR

3
WARNINGS AND CAUTIONS
PREPARATION
Before beginning installation of product, make sure all parts are present. Compare parts with package
contents list and diagram above. If any part is missing or damaged, do not attempt to assemble, install or
operate the product. Contact customer service for replacement parts.
Estimated Assembly Time: 60 minutes
Tools Required for Assembly and Installation (not included): Toilet Water Supply Line, Adjustable Wrench,
Putty Knife, Flathead Screwdriver, Hacksaw, Carpenters Level.
• Handle with care. Vitreous chinaware is glass-like with sharp edges if broken. Do not drop, handle
roughly or overtighten bolts.
• Risk of hazardous gases. If new toilet is not installed immediately, temporarily plug floor flange hole
with a towel (or cover) to block sewer gases from escaping.
• Observe local plumbing and building codes.
Fig. 1
ASSEMBLY INSTRUCTIONS
Remove Old Toilet
• Turn off water supply and flush tank completely. Towel or sponge remaining water from tank and bowl.
• Disconnect and remove old water supply line.
• Remove tank from bowl by removing old tank-to-bowl hardware.
• Remove bowl from floor by removing bolt caps and floor bolt nuts.
• Remove floor bolts from toilet flange and clean old wax, putty and sealant from base area.
(Temporarily plug floor flange with a towel or cover to block sewer gases from escaping.)
• NOTE: MOUNTING SURFACE MUST BE CLEAN AND LEVEL BEFORE NEW TOILET IS
INSTALLED.

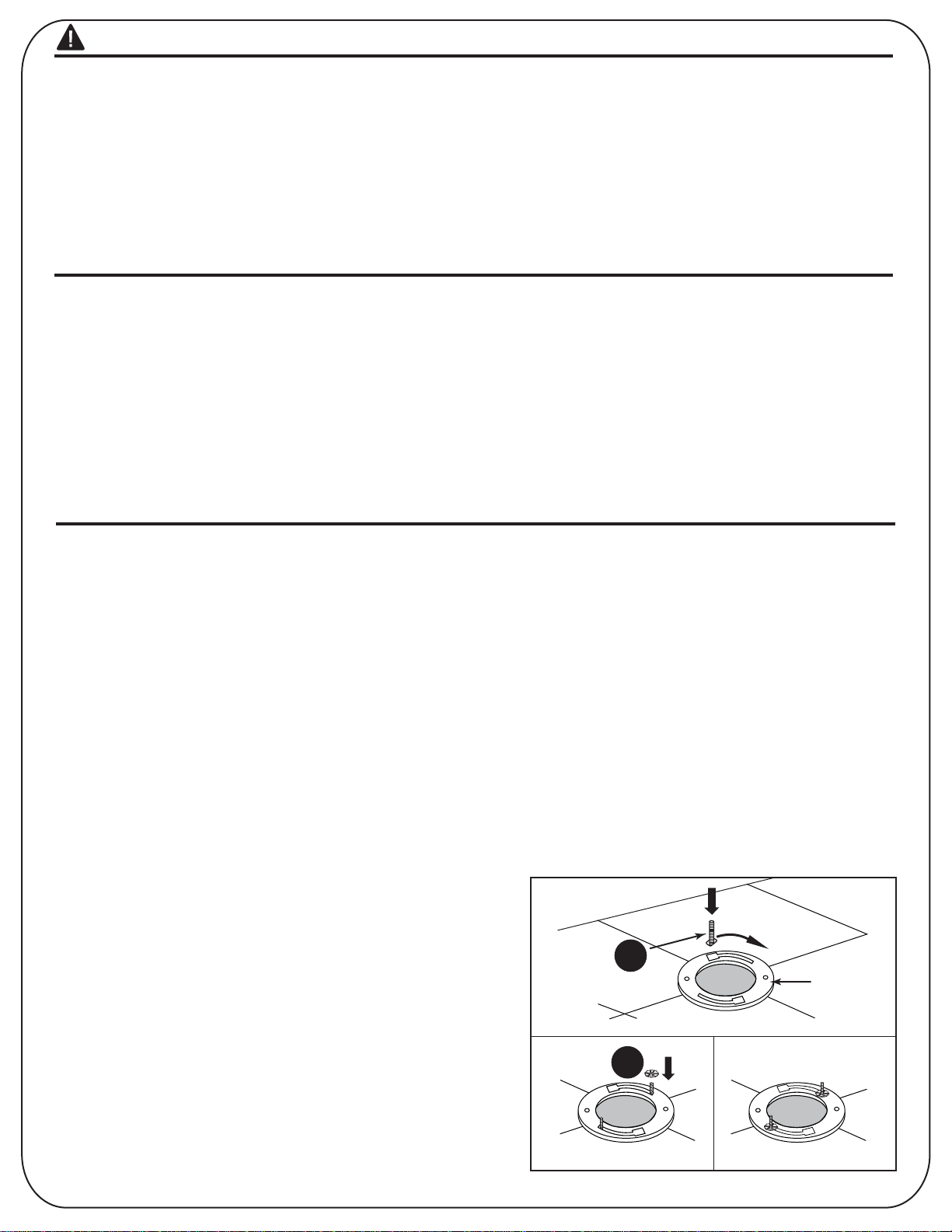

1. Install Floor Bolts (AA), (Fig. 1)
• Insert new floor bolts (AA) into the toilet flange
(not included) with bolt heads down and threaded
ends facing up (use plastic retaining washers (BB)
to hold bolts in full-length, upright position).
• Floor bolts (AA) should be parallel to wall and 6
inches apart.
Toilet
Flange
BB
AA

ASSEMBLY INSTRUCTIONS

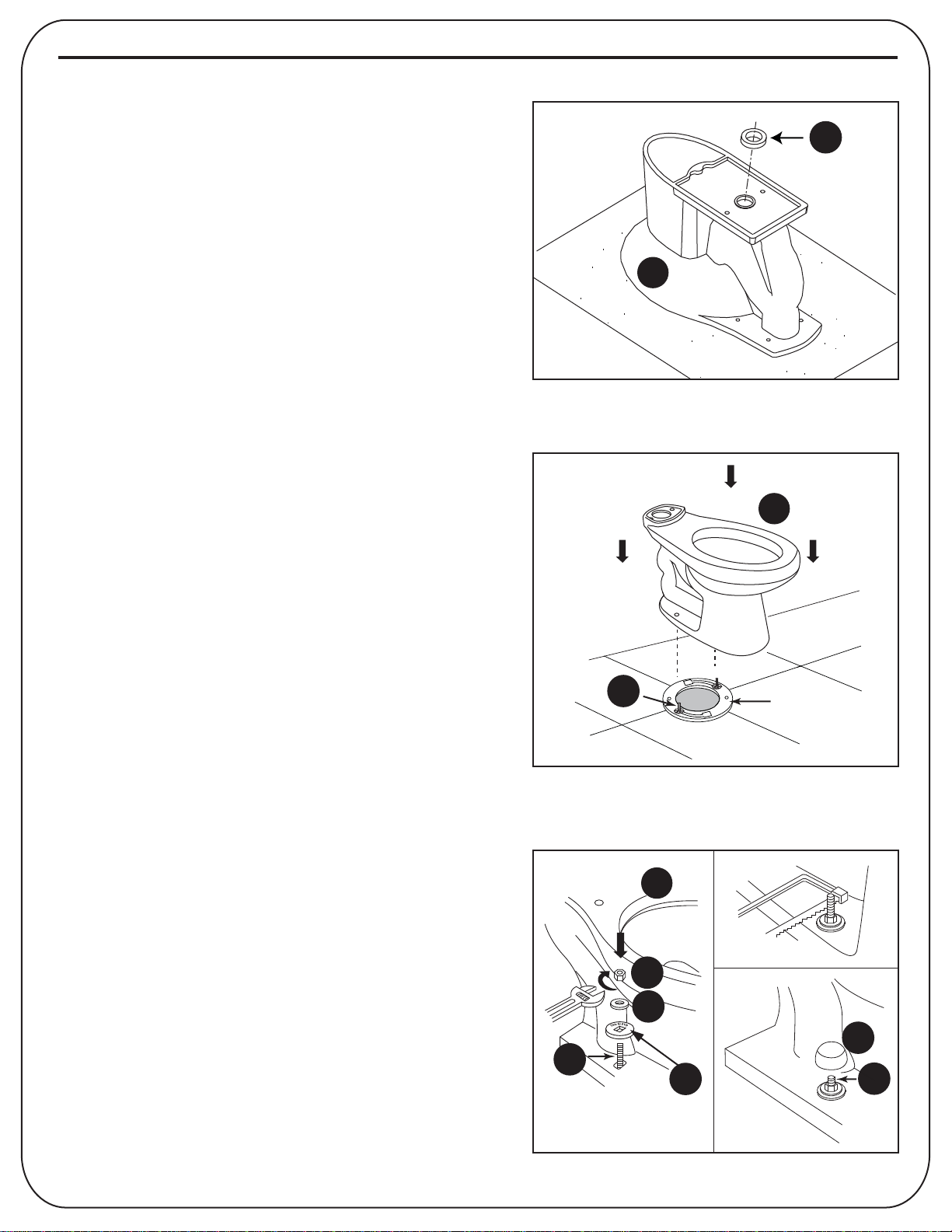

2. Install Wax Ring (CC), (Fig. 2) Fig. 2
• Turn toilet bowl (B) upside down onto a towel or
cushioned surface. With the rounded (tapered) end
of the ring facing the toilet, place the wax ring
(CC) around the raised outlet ring of the bowl (B),
and press firmly enough so the wax ring (CC)
adheres to the bowl (B).
3. Position Toilet Bowl (B) on Toilet Flange, (Fig. 3)
Fig. 3
• Unplug waste opening in toilet flange. Gently
place toilet bowl (B) (right side up) in position
with the floor bolts (AA) protruding up through
the holes in the base of the toilet bowl (B). Level
toilet bowl (B) as it is lowered onto the toilet
flange.)
• Once toilet bowl (B) is in position, press down
with a slight twisting motion on the top center of
the bowl (B) eventually applying full body weight
to evenly compress the wax ring (CC) creating a
water-tight seal. (Do not rock the bowl
back-and-forth as this may break the seal.)
• Make sure the toilet bowl (B) is as level as
possible. It may be necessary to use small wedges
(shims) under the edge of the bowl due to slight
variations in vitreous chinaware or uneven floors.
(Toilet bowl (B) should be firmly seated on the
floor, so it does not wobble or rock.)
4. Secure Bowl to Floor, (Fig. 4) Fig. 4
• Place plastic disc (DD) (Note: “THIS SIDE UP”),
metal washers (EE) and nuts (FF) on floor bolts
(AA). Alternately tighten nuts (FF) until toilet
bowl (B) is firmly seated on floor.
• DO NOT OVERTIGHTEN NUTS (FF)
BECAUSE VITREOUS CHINA CAN EASILY
CRACK OR CHIP.
• Pour water into toilet bowl (B) to prevent the
escape of sewer gases.
• Using a hacksaw, cut off excess length of floor
bolts (AA) so bolt caps (GG) will fit. (Leave no
more than 1/4-in length above nuts (FF)). Place
bolt caps (GG) over floor bolts (AA) and press
down for secure fit.
B
CC
B
AA Toilet Flange
B
EE
DD
FF
AA
“THIS SIDE UP”
GG
AA
4

5
ASSEMBLY INSTRUCTIONS

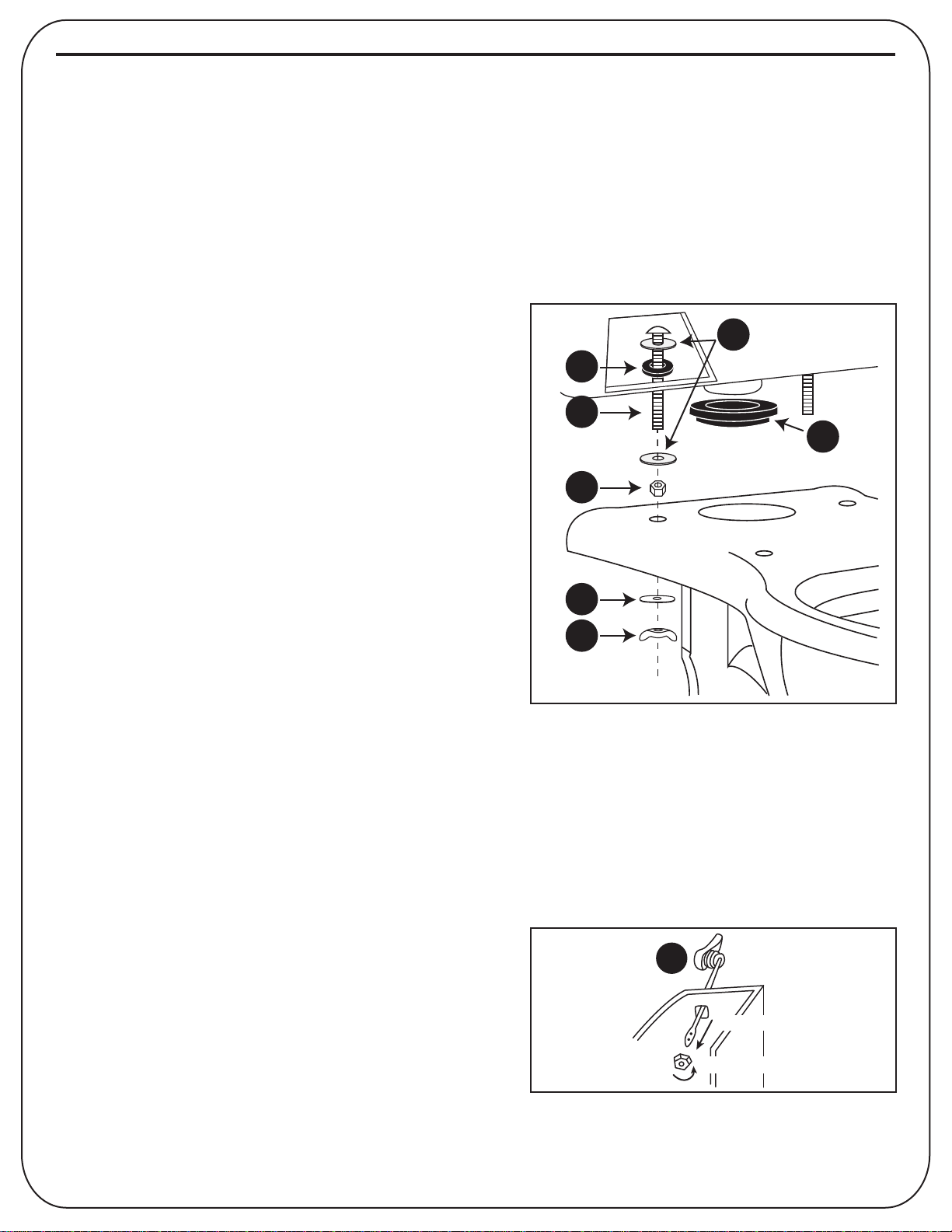

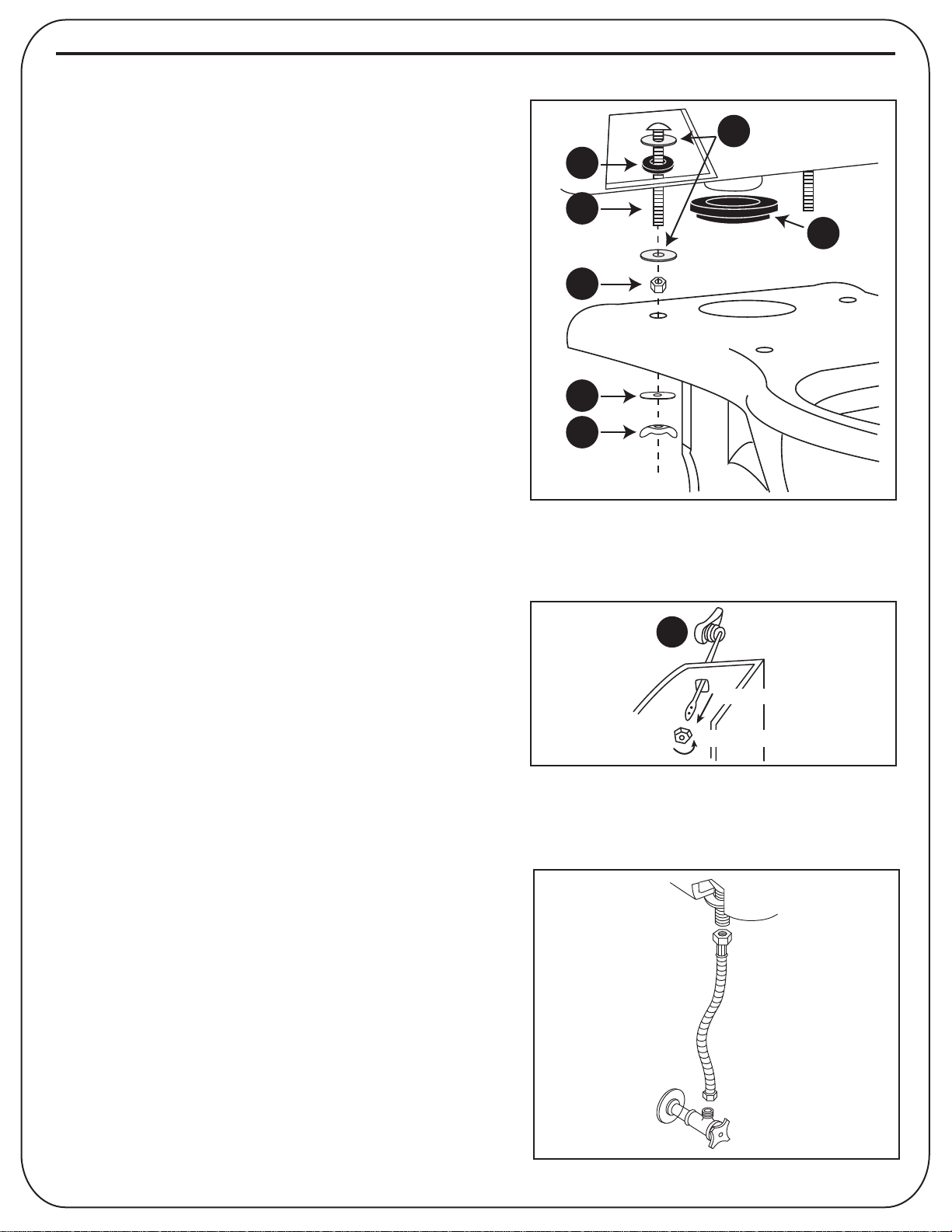

5. Install Tank (A), (Fig. 5) Fig. 5
• Place brass washer (HH) followed by rubber
washer (II) onto bolt (JJ). Insert bolt (JJ) with
washers through hole inside the tank (A).
• Place brass washer (HH) followed by hex nut
(KK) onto bolt (JJ) protruding from bottom of
tank (A). Tighten hex nut (KK) to create a proper
and secure seal.
• Attach rubber sealing gasket (LL) to center drain
hole under tank (A).
• Gently place tank (A) on toilet bowl (B) with bolts
(JJ) protruding out underneath.
• Place oval metal washer (MM) followed by wing
nut (NN) onto the protruding bolt (JJ).
• Tighten wing nut (NN) enough so that the tank
(A) sits flat on the toilet bowl (B).
• Make sure the toilet tank (A) is parallel to the wall
and straight on the toilet bowl (B).
• CAUTION: DO NOT OVERTIGHTEN NUTS.
SEVERE DAMAGE MAY OCCUR.
JJ
KK
MM
NN
LL
HH
II

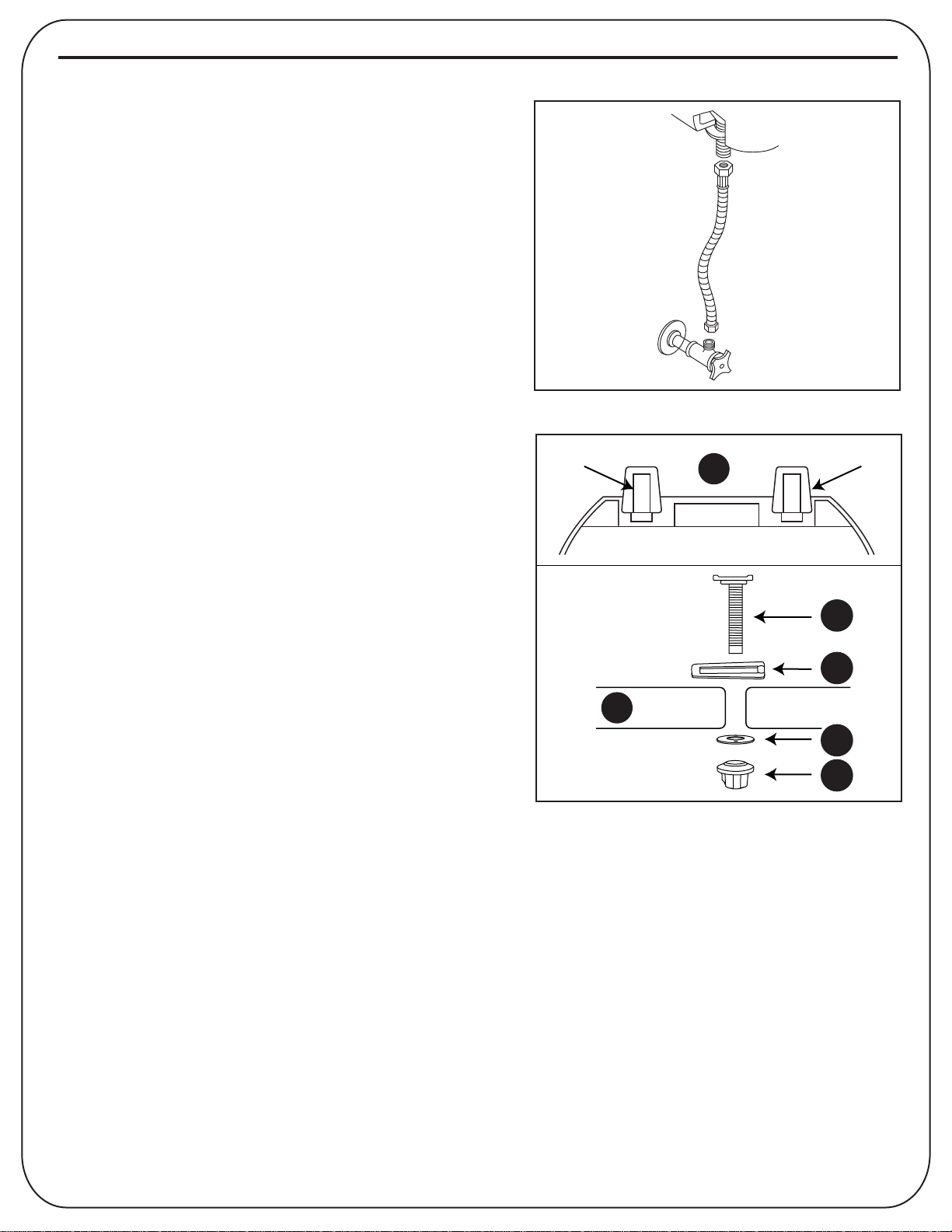

7. Connect the Water Supply Line, (Fig. 7) Fig. 7
• Connect the water supply line (not included)
between the tank (A) and shut-off valve.
• Tighten the tank connection coupling nut ¼ turn
beyond hand tight. (DO NOT OVERTIGHTEN
THE TANK CONNECTION.)
• Turn on supply valve and allow tank (A) to fill.
• Check for leakage at all connections and tighten
or correct as needed.
6. Install Tank Lever Handle Assembly (D), (Fig. 6) Fig. 6
• Turn clockwise to remove plastic nut
(pre-assembled) from the lever arm.
• Insert lever arm through the hole on the left side
of tank. Screw the plastic nut (pre-assembled)
counterclockwise to tighten it.
• Hook the chain onto the lever. With the lever at
rest, the chain should only be long enough for
flapper to close.
D
Lever Arm
Plastic Nut

6
ASSEMBLY INSTRUCTIONS
8. Install Seat with Lid (C), (Fig. 8)
• First, turn the toilet seat with lid upside-down.
• Second, insert the lock-bolt (OO) in the bolt
trough, then adjust the lock-bolt (OO) to make the
hole distance match with the toilet.
• Third, put the anti-slip washer (RR) through the
lock-bolt (OO) and press it into the bolt trough.
• Then turn the toilet seat with lid over, so
lock-bolts (OO) protrude downward. Insert
lock-bolts (OO) into the toilet holes and adjust the
toilet seat and lid to find the best assembly
position.
• Finally, place the washer (PP) and then the
lock-nut (QQ) onto the lock-bolt (OO) from
underneath the toilet bowl (B) and tighten the
lock-nut (QQ) firmly.
C
B
OO
RR
PP
QQ
Bolt Trough Adjustable Hinge
Fig. 8

Your new toilet is made of stain-, acid- and abrasion-resistant vitreous china. Clean the outside surface
with mild soap, warm water and a soft cloth. On stubborn stains use a powdered detergent and damp
sponge or nylon scouring pad. Never use abrasive scouring powders, cleansers or pads because they will
scratch, damage and dull the surface. WARNING: DO NOT USE IN-TANK CLEANERS. Products
containing chlorine (calcium hypochlorite) can seriously damage tank fittings potentially causing leaks,
excessive water use and property damage. The manufacturer shall not be responsible or liable for any tank
fitting damage caused by the use of cleaners containing chlorine (calcium hypochlorite).
When cleaning your toilet seat, wash it with mild soapy water. Rinse seat thoroughly with clean water and
dry with a soft cloth. Avoid detergents, disinfectants or cleaning products in aerosol cans. NEVER use
abrasive scouring powders on your seat. Some bathroom chemicals and cosmetics may cause damage to
the seat’s finish, so test your cleaning solution on an inconspicuous area before applying to the entire
surface.
CARE AND MAINTENANCE
The manufacturer provides a LIMITED LIFETIME WARRANTY for its vitreous china plumbing fixtures
to be free of manufacturing defects in material and workmanship. This warranty is not transferable.
The manufacturer, at its election, may repair, replace or make appropriate adjustments where inspection
discloses any such defects occurring in normal usage.
No warranty is given for installation mistakes, water damage or misuse. For a long-lasting finish, take care
in maintaining the product.
The manufacturer’s obligation shall be limited to such repair and or replacement. Purchaser shall be
responsible for all shipping charges for returned product. This warranty gives you specific legal rights, and
you may have other rights that vary from state to state.
To obtain warranty service, contact 1-877-527-0313.
LIMITED LIFETIME WARRANTY
Printed in China
7

Code produit: 331-725
Modèle: TL-7600HC-HET
TOILETTE ALLONGÉE
À HAUT RENDEMENT
TOUT INCLUS

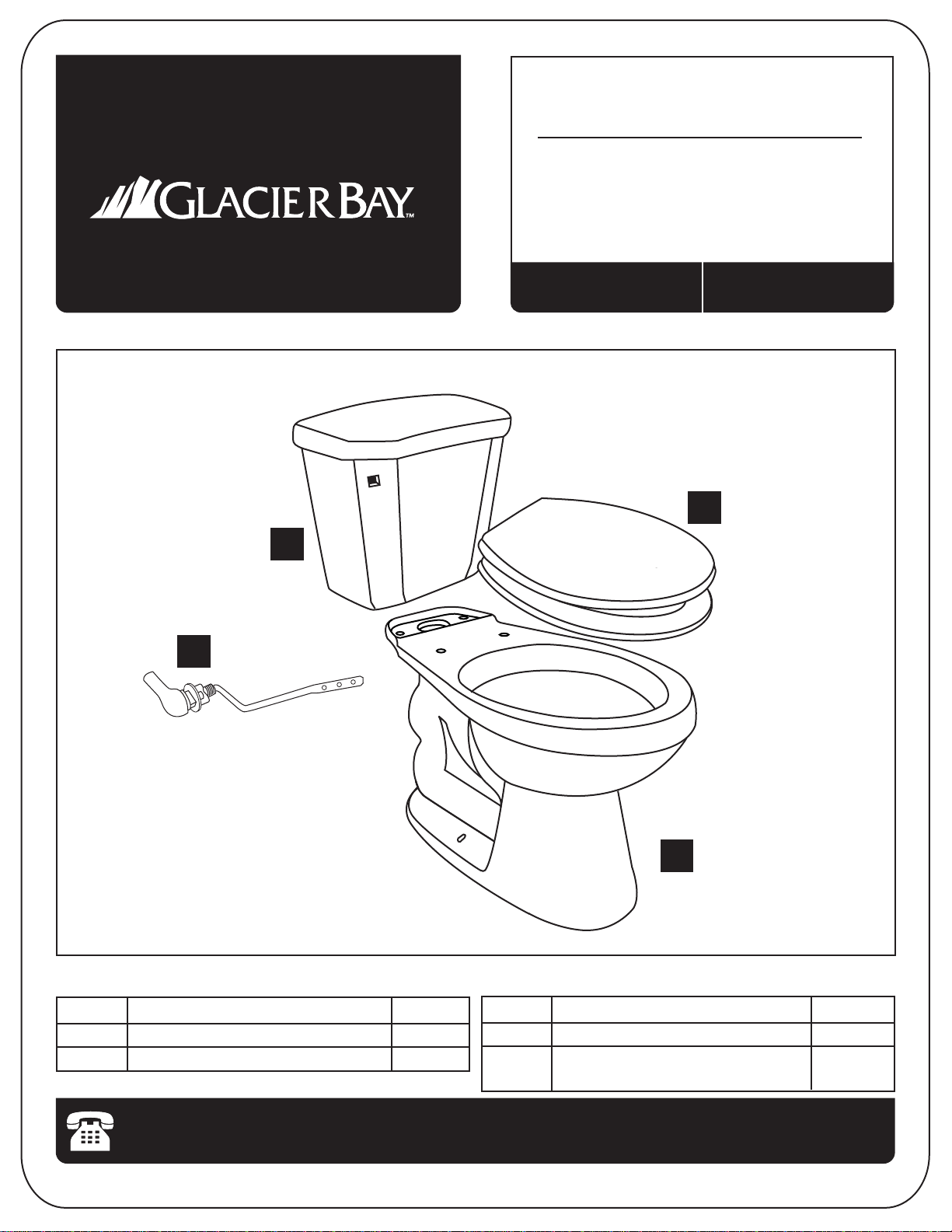

Contenu de l’emballage
D
AC
B
C Siège avec couvercle 1
D Ensemble de poignée
1
A Réservoire avec couvercle 1
B Cuvette
1
PIÈCE DESCRIPTION QTÉ
English p. 1 Español p. 15
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant, appelez
notre service à la clientèle au 1-877-527-0313, entre 9 h et 17 h 30 (HNE), du lundi au vendredi.
PIÈCE DESCRIPTION QTÉ

Rondelle
métallique ovale
Écrou à oreilles
Boulon de
blocage
Rondelle pour
siège
Écrou de blocage
Rondelle
antidérapante
QUINCAILLERIE INCLUSE
Illustration Pièce Description
Rondelle de
retenue en
plastique
Anneau en cire
Disque en
plastique
Rondelle
métallique
Boulon d’ancrage
au sol
Cache-boulon
Rondelle en laiton
Rondelle en
caoutchouc
Boulon
Écrou hexagonal
Joint d’étanchéité
en caoutchouc
9
Qté
2
1
Écrou
2
4
2
1
2
2
2
AA
BB
CC
DD
EE
FF
2
GG
HH
2
2
2
2
JJ
KK
LL
MM
NN
2
2
OO
PP
2
2
II
QQ
RR
Illustration Pièce Description Qté

Avant de commencer l’installation du produit, assurez-vous d’avoir toutes les pièces. Comparez les pièces
dans l’emballage avec la liste et le tableau ci-dessus. S’il y a des pièces manquantes ou endommagées,
n’essayez pas d’assembler, d’installer ou d’utiliser le produit. Communiquez avec le service à la clientèle
pour obtenir des pièces de rechange.
Temps d’assemblage approximatif : 60 minutes
Outils requis pour l’assemblage et l’installation (non compris) : Conduite d’alimentation en eau pour toilette,
clé à molette, couteau à mastiquer, tournevis à tête plate, scie à métaux et niveau de menuisier.
• Soyez prudent lorsque vous manipulez ce produit. La porcelaine vitrifiée s’apparente au verre et ses
bords deviennent coupants lorsqu’ils sont brisés. Ne laissez pas tomber le produit, ne le manipulez pas
rudement et ne serrez pas les boulons de façon excessive.
• Risque d’émanation de gaz nocifs. Si vous n’installez pas immédiatement la nouvelle toilette, bouchez
temporairement le tuyau de chute du plancher à l'aide d'un linge ou d'un couvercle pour empêcher les gaz
émanant des égouts de se répandre.
• Respectez les codes du bâtiment et de plomberie en vigueur dans votre municipalité.

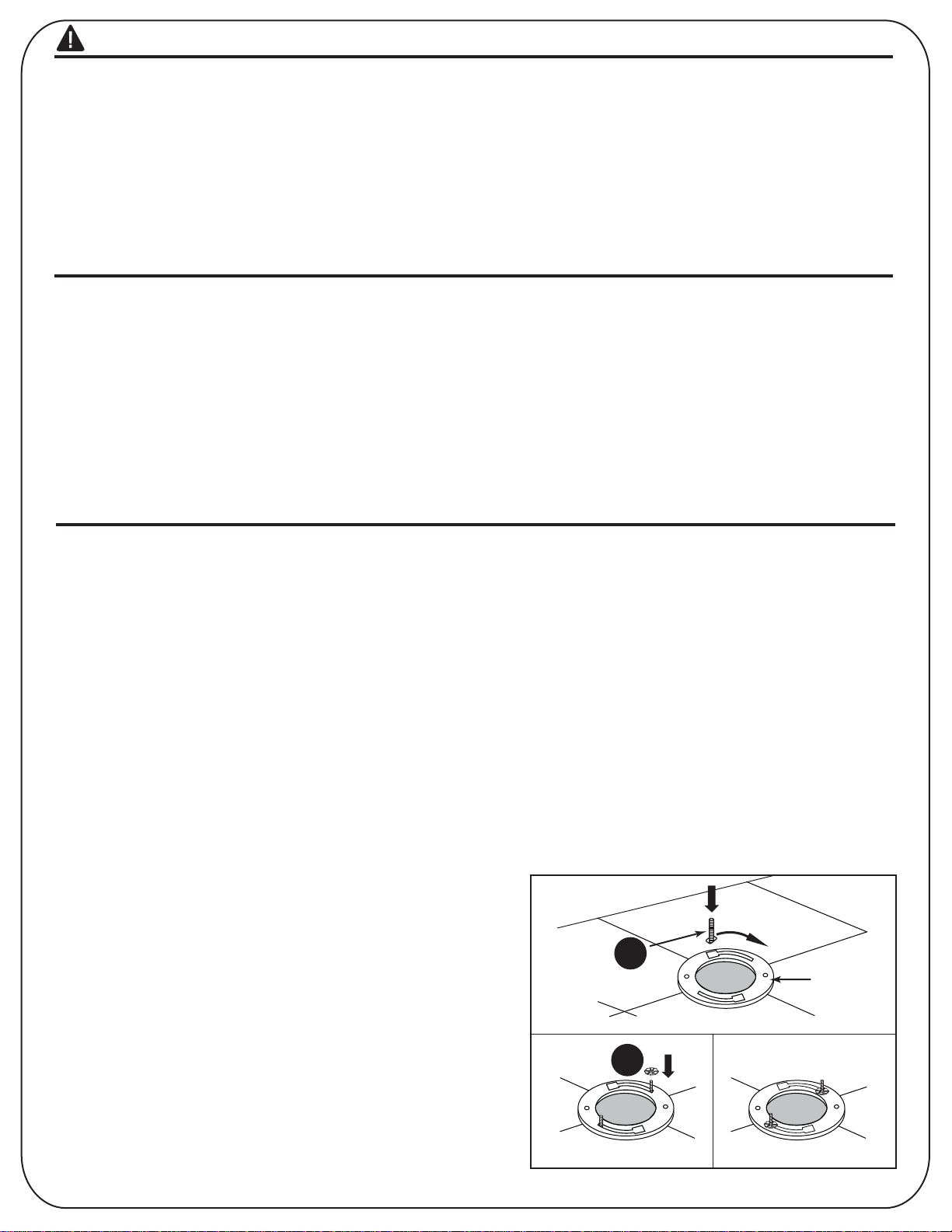

Bride de
toilette
INSTRUCTIONS POUR L’ASSEMBLAGE
Retrait de la vieille toilette
• Fermez l’alimentation en eau et actionnez la chasse d’eau de façon à vider complètement le réservoir.
Épongez l’eau restante dans le réservoir et la cuvette.
• Débranchez et retirez la vieille conduite d’alimentation en eau.
• Retirez le réservoir de la cuvette en enlevant les fixations qui le maintiennent en place.
• Retirez la cuvette en enlevant ses boulons d’ancrage au sol.
• Retirez les boulons d’ancrage au sol de la bride et nettoyez les résidus de cire, de mastic et de pâte
d’étanchéité. (Bouchez temporairement le tuyau de chute à l'aide d'un linge ou d'un couvercle pour
empêcher les gaz émanant des égouts de se répandre.)
• REMARQUE : ASSUREZ-VOUS QUE LA SURFACE DE MONTAGE EST PROPRE ET PLANE
AVANT DE COMMENCER L’INSTALLATION DE LA NOUVELLE TOILETTE.
1. Installation des boulons d’ancrage au sol (AA),
figure 1
• Insérez les nouveaux boulons d’ancrage au sol (AA)
dans la bride de toilette (non comprise), les têtes de
boulon vers le bas et les extrémités filetées vers le haut
(utilisez les rondelles de retenue en plastique (BB) pour
maintenir les boulons en place).
• Les boulons d’ancrage au sol (AA) doivent être
parallèles au mur et espacés de 15,24 cm.
10
AVERTISSEMENTS ET MISES EN GARDE
PRÉPARATION
Fig. 1
BB
AA

INSTRUCTIONS POUR L’ASSEMBLAGE
2. Installation de l’anneau en cire (CC), figure 2
• Posez la cuvette (B) à l’envers sur une serviette ou
une surface matelassée. Orientez l’extrémité conique
de l’anneau en cire (CC) vers la toilette, posez-le
autour de l’anneau de sortie saillant de la cuvette (B)
et appuyez-le fermement de façon à le fixer en place.
3. Installation de la cuvette (B) sur la bride, figure 3
• Dégagez l’ouverture d’écoulement de la bride.
Remettez la cuvette (B) à l’endroit et placez-la de
façon à ce que les boulons d’ancrage au sol (AA)
ressortent des trous de la base de la cuvette (B).
Mettez la cuvette (B) de niveau tout en l’abaissant
sur la bride.
• Une fois la cuvette en place (B), appuyez sur le
centre de sa surface supérieure en appliquant un
léger mouvement de rotation et augmentez
graduellement la pression exercée jusqu’à y mettre
tout votre poids, de façon à compresser
uniformément l’anneau en cire (CC) pour obtenir un
joint étanche. (Évitez de balancer la cuvette dans un
mouvement de va-et-vient, sans quoi vous risquez de
rompre le joint.)
• Nivelez le plus possible la cuvette (B). Il se peut que
vous ayez à poser de petites cales sous les rebords de
la cuvette en raison de légères variations de la
porcelaine vitrifiée ou d’un plancher inégal. (La
cuvette (B) doit être fermement posée au sol afin
d’éviter qu’elle vacille ou qu’elle se balance.)
Bride de toilette
“THIS SIDE UP”
(CE CÔTÉ VERS
LE HAUT)
Fig. 2
Fig. 3
4. Fixation de la cuvette au plancher, figure 4 Fig. 4
• Posez les disques en plastique (DD) (assurez-vous
d’orienter le côté portant la mention « THIS SIDE
UP » (ce côté vers le haut) vers le haut), les
rondelles métalliques (EE) et les écrous (FF) sur
les boulons d’ancrage au sol (AA). Serrez les
écrous (FF) en alternant de l’un à l’autre jusqu’à ce
que la cuvette (B) soit fixée fermement au sol.
• ÉVITEZ DE SERRER LES ÉCROUS (FF) DE
FAÇON EXCESSIVE; LA PORCELAINE
VITRIFIÉE PEUT FACILEMENT SE
FISSURER OU S’ÉBRÉCHER.
• Versez de l’eau dans la cuvette (B) afin
d’empêcher les gaz émanant des égouts de se
répandre.
B
CC
B
AA
B
EE
DD
FF
AA GG
AA
11

• Posez une rondelle en laiton (HH) et une rondelle en
caoutchouc (II) sur chacun des boulons (JJ). Insérez
les boulons (JJ) dans les trous du réservoir (A).
• Posez une rondelle en laiton (HH) et un écrou
hexagonal (KK) sur chacun des boulons (JJ),
au-dessous du réservoir (A). Serrez les écrous
hexagonaux (KK) afin d'obtenir un joint solide.
• Fixez le joint d’étanchéité en caoutchouc (LL) à
l’ouverture du drain central sous le réservoir (A).
• Posez doucement le réservoir (A) sur la cuvette (B)
de façon à ce que les boulons (JJ) ressortent sous
cette dernière.
• Posez une rondelle métallique ovale (MM) et un
écrou à oreilles (NN) sur chacun des boulons (JJ) en
saillie.
• Serrez les écrous à oreilles (NN) de façon à niveler
le réservoir (A) sur la cuvette (B).
• Assurez-vous que le réservoir (A) est parallèle au
mur et qu’il est droit sur la cuvette (B).
• MISE EN GARDE : ÉVITEZ DE SERRER LES
ÉCROUS DE FAÇON EXCESSIVE, SANS QUOI
VOUS RISQUEZ D’ENDOMMAGER
SÉRIEUSEMENT LE PRODUIT.
4. (continuée)
•À l’aide d’une scie à métaux, coupez l’excédent des
boulons d’ancrage au sol (AA) de façon à pouvoir
poser les cache-boulons (GG). (Ne laissez pas les
boulons dépasser de plus de 0,64 cm au-dessus des
écrous [FF]). Placez les cache-boulons (GG) sur les
boulons d’ancrage au sol (AA) et appuyez vers le bas
pour les fixer en place.
6. Installation de l’ensemble de poignée (D), figure 6 Fig. 6
• Tournez l’écrou en plastique (préassemblé) dans le
sens des aiguilles d’une montre pour le retirer du
bras de levier.
• Insérez le bras de levier par le trou situé sur le côté
gauche du réservoir. Vissez l’écrou en plastique
(préassemblé) dans le sens contraire des aiguilles
d’une montre pour le serrer.
• Accrochez la chaîne au levier. Lorsque le levier est
en position neutre, la longueur de la chaîne doit
seulement permettre au clapet de se fermer.
D
Bras de levier
Écrou en plastique
12
5. Installation du réservoir (A), figure 5 Fig. 5
JJ
KK
MM
NN
LL
HH
II
INSTRUCTIONS POUR L’ASSEMBLAGE

Fig. 8
Auge pour boulon Charnière réglable
C
B
OO
RR
PP
QQ
7. Raccord de la conduite d’alimentation en eau,
figure 7 Fig. 7
• Raccordez la conduite d’alimentation en eau (non
comprise) au réservoir (A) et à la vanne d’arrêt.
• Serrez à la main l'écrou d’accouplement du raccord
au réservoir, puis serrez-le d'un quart de tour
supplémentaire. (ÉVITEZ DE LE SERREZ DE
FAÇON EXCESSIVE.)
• Ouvrez l’alimentation en eau et laissez le réservoir
(A) se remplir.
• Vérifiez tous les raccords pour vous assurer qu’ils
ne fuient pas. Serrez-les ou réglez-les au besoin.
13
INSTRUCTIONS POUR L’ASSEMBLAGE
8. Installation du siège avec couvercle (C), figure 8
• Retournez d’abord le siège et son couvercle à
l’envers.
• Insérez ensuite les boulons de blocage (OO) dans les
auges pour boulon. Ajustez les boulons de blocage
(OO) de façon à régler l’espacement des trous en
fonction de la toilette.
• Posez les rondelles antidérapantes (RR) sur les
auges pour boulon et insérez-y les boulons de
blocage (OO).
• Retournez le siège et son couvercle à l’endroit, de
façon à ce que les boulons de blocage (OO)
dépassent du bas. Insérez les boulons de blocage
(OO) dans les trous de la toilette et ajustez
l’emplacement du siège et de son couvercle.
• Finalement, posez les rondelles (PP) et les écrous de
blocage (QQ) sur les boulons de blocage (OO) sous
la cuvette (B), et serrez fermement les écrous de
blocage (QQ).

Le fabricant offre une GARANTIE À VIE LIMITÉE contre les défauts de matériaux et de fabrication pour
ses appareils de plomberie en porcelaine vitrifiée. Cette garantie est non transférable.
Le fabricant peut, à sa discrétion, décider de réparer ou de remplacer les pièces défectueuses, ou d’apporter
les modifications adéquates lorsque de tels défauts sont découverts à la suite de l’inspection d’un produit
qui a été utilisé dans des conditions normales.
Cette garantie ne couvre pas les défauts résultant d’une erreur d’installation, de dégâts causés par l’eau ou
d’un usage inapproprié. Entretenez soigneusement le produit afin d’en préserver le fini à long terme.
L’engagement du fabricant se limite à de tels remplacements et réparations. Si l’acheteur retourne le produit
au fabricant, il est responsable de tous les frais d’expédition. La présente garantie vous confère des droits
précis. Il est possible que vous disposiez d’autres droits, qui varient d’un État ou d’une province à l’autre.
Pour effectuer une réclamation, composez le 1-877-527-0313.
GARANTIE À VIE LIMITÉE
Imprimé en Chine
Votre nouvelle toilette est faite de porcelaine vitrifiée résistante aux taches, à l'acide et à l'abrasion.
Nettoyez la surface extérieure avec un savon doux, de l’eau tiède et un chiffon doux. Pour éliminer les
taches rebelles, utilisez un détergent en poudre et une éponge humide ou un tampon à récurer en nylon.
N’employez jamais de poudre à récurer, de détergents ou de tampons abrasifs, car ceux-ci pourraient
égratigner, endommager et ternir la surface du produit. AVERTISSEMENT : N’UTILISEZ PAS DE
NETTOYANTS DE RÉSERVOIR. Les produits à base de chlore (hypochlorite de calcium) peuvent causer
des dommages importants aux raccords du réservoir et occasionner des fuites, une consommation
excessive d'eau et des dommages matériels. Le fabricant ne peut être tenu responsable des dommages
causés aux raccords du réservoir par des produits nettoyants à base de chlore (hypochlorite de calcium)
Utilisez une solution d’eau et de savon doux pour nettoyer le siège de la toilette. Rincez soigneusement le
siège à l'eau et essuyez-le avec un linge doux. Évitez d’utiliser des détergents, des désinfectants ou des
nettoyants aérosol. N'utilisez JAMAIS de poudre à récurer abrasive pour nettoyer le siège. Certains
produits esthétiques et certains produits chimiques pour salle de bains peuvent endommager le fini du
siège. Testez d’abord votre solution nettoyante sur une partie non apparente de la surface.
ENTRETIEN
14

Artículo: 331-725
Modelo: TL-7600HC-HET
ALTA EFICACIA
TODO EN UNO
INODORO ALARGADO
Contenido de paquete
D
AC
B
C Asiento con tapa 1
D 1
A Tanque con cubierta 1
B Taza de inodoro
1
PIEZA DESCRIPCIÓN CANT.
English p. 1 Français p. 8
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento de
Servicio al Cliente al 1-877-527-0313, de lunes a viernes de 9 a.m. a 5:30 p.m. hora estándar del este.
Ensamble de la manija en
forma palanca del tanque
PIEZA DESCRIPCIÓN CANT.

Cant. Imagen
Pieza Descripción
Arandela de
retención de
plástico
Anillo de cera
Disco de plástico
Arandela de
metal
Tuerca
Perno para piso
Tapa para perno
Arandela de
latón
Arandela de
goma
Perno
Tuerca
hexagonal
Empaquetadura
de sellado de
goma
Arandela
antideslizante
Arandela de
metal ovalada
Tuerca mariposa
Perno de
fijación
Arandela del
asiento del
inodoro
Contratuerca
16
ADITAMENTOS
2
1
2
4
2
1
2
2
2
AA
BB
CC
DD
EE
FF
2
GG
HH
2
2
2
2
JJ
KK
LL
MM
NN
2
2
OO
PP
2
2
II
QQ
RR
Cant. Imagen
Pieza Descripción

ADVERTENCIAS Y PRECAUCIONES
PREPARACIÓN
Antes de comenzar a instalar el producto, asegúrese de tener todas las piezas. Compare las piezas con la
lista del contenido del paquete y el diagrama anterior. Si hay piezas dañadas o si faltan piezas, no intente
armar, instalar ni usar el producto. Póngase en contacto con el Servicio al Cliente para obtener piezas de
repuesto.
Tiempo estimado de ensamblaje: 60 minutos
Herramientas necesarias para el ensamblaje y la instalación (no incluidas): tubería de suministro de agua
para inodoro, llave ajustable, espátula, destornillador de cabeza plana, sierra de mano, nivel de carpintero.
• Manéjelo con cuidado. La porcelana vítrea tiene bordes afilados como el vidrio si se rompe. No lo deje
caer, no lo maltrate ni apriete demasiado los pernos.
• Peligro de gases peligrosos. Si no va a instalar el inodoro nuevo inmediatamente, tape temporalmente el
orificio de la brida en el piso con una toalla (o cubierta) para impedir que escapen los gases de las
tuberías de desagüe.
• Siga los códigos de plomería y construcción locales.
INSTRUCCIONES DE ENSAMBLAJE
Retire el inodoro antiguo
• Corte el suministro de agua y descargue por completo el tanque. Seque el agua restante del tanque y la
taza con una toalla o esponja.
• Desconecte y retire la tubería de suministro de agua antigua.
• Retire el tanque de la taza sacando el accesorio que une el tanque con la taza antiguos.
• Retire la taza del piso sacando las tapas para perno y las tuercas y pernos del piso.
• Retire los pernos del piso de la brida del inodoro y limpie los restos de cera, masilla y sellador del área
de la base. (Tape temporalmente el orificio de la brida en el piso con una toalla o cubierta para impedir
que escapen los gases de las tuberías de desagüe).
• NOTA: LA SUPERFICIE DE MONTAJE DEBE ESTAR LIMPIA Y NIVELADA ANTES DE
INSTALAR EL NUEVO INODORO.
1. Instale los pernos para piso (AA) (Fig. 1)
• Inserte los nuevos pernos para piso (AA) en la
brida del inodoro (no se incluye) con las cabezas
de los pernos hacia abajo y los extremos roscados
hacia arriba (utilice arandelas de retención de
plástico (BB) para mantener los pernos completos
en posición vertical).
• Los pernos para piso (AA) deben estar paralelos a
la pared y a una distancia de 15,24 cm.
Brida del
inodoro
17
Fig. 1
BB
AA

2. Instale el anillo de cera (CC), (Fig. 2)
• Coloque la taza del inodoro (B) boca abajo sobre
una superficie cubierta con una toalla o
almohadones. Con el extremo redondo (cónico) del
anillo hacia el inodoro, coloque el anillo de cera
(CC) alrededor del anillo de salida levantado de la
taza (B) y presione fuerte de manera que el anillo de
cera (CC) se adhiera a la taza (B).
3. Coloque la taza del inodoro (B) en la brida del inodoro,
(Fig. 3)
4. Asegure la taza al piso, (Fig. 4)
“THIS SIDE UP”
(ESTE LADO
HACIA ARRIBA)
Fig. 2
Fig. 3
Fig. 4
B
CC
B
AA Toilet Flange
B
EE
DD
FF
AA GG
AA
18
INSTRUCCIONES DE ENSAMBLAJE
• Destape la abertura de desechos en la brida del
inodoro. Coloque la taza del inodoro (B) con
cuidado en su posición (con el lado derecho hacia
arriba) con los pernos para piso (AA) que sobresalen
a través de los orificios en la base de la taza del
inodoro (B). Nivele la taza del inodoro (B) a medida
que la baja hasta la brida del inodoro).
• Una vez que la taza del inodoro (B) esté en su
posición, presiónela hacia abajo con un girándola
suavemente desde el centro superior del inodoro (B),
apoyando todo el peso de su cuerpo al final para
comprimir el anillo de cera (CC) creando un sello
hermético. (No sacuda la taza de atrás hacia delante
ya que esto podría romper el sello).
• Asegúrese de que la taza del inodoro (B) esté lo más
nivelada posible. Puede ser necesario utilizar cuñas
pequeñas (calzas) debajo del borde de la taza debido
a pequeñas variaciones en la porcelana vítrea o en
pisos desnivelados. (La taza del inodoro (B) debe
asentarse firmemente en el piso de manera que no se
tambalee o sacuda).
• Coloque el disco de plástico (DD) (Nota: “THIS
SIDE UP” (ESTE LADO HACIA ARRIBA)), las
arandelas de metal (EE) y las tuercas (FF) en los
pernos para piso (AA). Apriete las tuercas (FF)
alternadamente hasta que la taza del inodoro (B)
esté firmemente asentada en el piso.
• NO APRIETE DEMASIADO LAS TUERCAS (FF)
YA QUE LA PORCELANA VÍTREA PODRÍA
QUEBRARSE O DESPORTILLARSE
FÁCILMENTE.
• Vierta agua en la taza del inodoro (B) para evitar
que escapen los gases de las tuberías de desagüe.

Fig. 6
D
5. Instale el tanque (A), (Fig. 5)
6. Instale el ensamble de la manija (D), (Fig. 6)
• Gire la tuerca de plástico (preensamblada) en
dirección de las manecillas del reloj para retirarla
del brazo de la palanca.
• Inserte el brazo de la palanca a través del orificio en
el lado izquierdo del tanque. Atornille la tuerca de
plástico (preensamblada) en dirección contraria a las
manecillas del reloj para apretarla.
• Enganche la cadena en la palanca. Con la palanca en
descanso, el largo de la cadena debe ser sólo el
suficiente como para que el tapón cierre.
Empalme plástico
Brazo de la palanca
INSTRUCCIONES DE ENSAMBLAJE
• Posez une rondelle en laiton (HH) et une rondelle en
caoutchouc (II) sur chacun des boulons (JJ). Insérez
les boulons (JJ) dans les trous du réservoir (A).
• Posez une rondelle en laiton (HH) et un écrou
hexagonal (KK) sur chacun des boulons (JJ),
au-dessous du réservoir (A). Serrez les écrous
hexagonaux (KK) afin d'obtenir un joint solide.
• Fixez le joint d’étanchéité en caoutchouc (LL) à
l’ouverture du drain central sous le réservoir (A).
• Posez doucement le réservoir (A) sur la cuvette (B)
de façon à ce que les boulons (JJ) ressortent sous
cette dernière.
• Posez une rondelle métallique ovale (MM) et un
écrou à oreilles (NN) sur chacun des boulons (JJ) en
saillie.
• Serrez les écrous à oreilles (NN) de façon à niveler
le réservoir (A) sur la cuvette (B).
• Assurez-vous que le réservoir (A) est parallèle au
mur et qu’il est droit sur la cuvette (B).
• MISE EN GARDE : ÉVITEZ DE SERRER LES
ÉCROUS DE FAÇON EXCESSIVE, SANS QUOI
VOUS RISQUEZ D’ENDOMMAGER
SÉRIEUSEMENT LE PRODUIT.
19
Fig. 5
JJ
KK
MM
NN
LL
HH
II
4. (continuado)
• Con una sierra de mano, corte el largo excedente
de los pernos para piso (AA) de modo que las tapas
para pernos (GG) calcen. (No deje más de 0,64 cm
de largo sobre las tuercas (FF)). Coloque las tapas
para pernos (GG) sobre los pernos para piso (AA) y
presione hacia abajo para asegurarlos

Hendidura del perno Bisagra ajustable
8. Instale el asiento con tapa (C), (Fig. 8)
• Primero, dé vuelta el asiento del inodoro con la tapa
boca abajo.
• Segundo, inserte el perno de fijación (OO) en el
agujero del perno y regule el perno de fijación (OO)
para que la distancia entre los orificios coincida con
el inodoro.
• Tercero, coloque la arandela antideslizante (RR) a
través del perno de fijación (OO) y presiónela hacia
la hendidura del perno.
• Luego, gire el asiento del inodoro con la tapa arriba,
de forma que los pernos de fijación (OO)
sobresalgan hacia abajo. Inserte los pernos de
fijación (OO) en los agujeros del inodoro y ajuste el
asiento del inodoro y la tapa hasta que encuentre la
mejor posición de ensamblaje.
• Finalmente, coloque la arandela (PP) y luego la
contratuerca (QQ) en el perno de fijación (OO)
desde debajo de la taza del inodoro (B) y apriete
firmemente la contratuerca (QQ).
7. Conecte la tubería de suministro de agua, (Fig. 7)
• Conecte la tubería de suministro de agua (no se
incluye) entre el tanque (A) y la válvula de cierre.
• Apriete la tuerca de acoplamiento de conexión del
tanque dándole % de giro más que el ajuste manual.
(NO APRIETE DEMASIADO LA CONEXIÓN
DEL TANQUE).
• Abra la válvula de suministro y deje que el tanque
(A) se llene.
• Revise si hay fugas en todas las conexiones y apriete
o corrija si es necesario.
Fig. 8
C
B
OO
RR
PP
QQ
Fig. 7
20
INSTRUCCIONES DE ENSAMBLAJE
