| 4
DE DE
1. SICHERHEITSVORSCHRIFTEN
• Diese Anleitung muss vor Montage und Inbetriebnahme gelesen
und verstanden worden sein. Sie ist für einen späteren Gebrauch
aufzuheben.
• Eine Missachtung von Sicherheitsvorschriften und Anweisungen
der Montage und Bedienungsanleitung kann gravierende Schäden
an Personen und Material zur Folge haben für welche der Hersteller
ausdrücklich jede Haftung oder Gewährleistungspflicht wegbedingt!
• Es ist unerlässlich, dass der Schirm und sein Zubehör von einge-
wiesenem Fachpersonal montiert wird.
• Stellen Sie den Schirm nie ungesichert an eine Wand, er könnte ins
Rutschen kommen und umstürzen.
• Am Schirmgestell darf nur das dafür vorgesehene Glatz-Zubehör
angebracht werden. Das Aufhängen irgendwelcher anderer Objekte
ist nicht erlaubt.
• Der Schirm und sein Zubehör darf nicht von Kindern oder Personen
mit eingeschränkten körperlichen oder geistigen Fähigkeiten bedient
werden.
• Kinder dürfen nicht mit dem Schirm und dem Zubehör spielen.
• Vor dem Öffnen und Schliessen des Schirmes prüfen, ob sich kein
Hindernis im Öffnungsbereich befindet.
• Während dem Öffnen und Schliessen des Schirmes muss dieser
überwacht werden.
• Der Schirm ist nicht für Schneelasten ausgelegt. Bei Schneefall
muss er geschlossen werden.
• Der Schirm und sein Zubehör sind regelmässig auf übermässigen
Verschleiss und Beschädigung zu überprüfen. Falls Mängel festge-
stellt werden, sind diese vor einem weiteren Gebrauch zu beheben.
• Verwenden Sie nur Original Glatz-Zubehör und Ersatzteile, um
Gewähr für Sicherheit, ungetrübten Komfort und einwandfreie
Funktion zu erhalten.
• Bei auffrischendem Wind oder nahenden Sturm-
böen ist der Schirm zu schliessen.
• Unbeaufsichtigte Schirme dürfen nicht geöffnet
bleiben. Unverhofft auftretender Starkwind könnte
gravierende Schäden verursachen.
1.1 Verwendung der Schirme
Die Glatz-Grossschirme sind ausschliesslich als wetterbeständiger
Sonnenschutz bestimmt. Die Windfestigkeit des aufgespannten
Schirmes ist begrenzt und die Angaben darüber setzen eine Ver-
ankerung gemäss der Anleitung voraus. Mobile Ständer haben eine
reduzierte Standfestigkeit. Einsatztemperatur: −20°C bis +50°C
1.2 Anzugsmomente der Schrauben
M6 M8 M10 M12
6Nm 16 Nm 32 Nm 56Nm

2
1
43
21 34
3
Kerbe auf
Umlegeseite
2
1
3
4
5|
DE DE
2. LIEFERUMFANG
• Schirm fertig mit Bindegurt und Kurbel (Motorvariante ohne Kurbel) (1)
• Top (2)
• Bestelltes Standrohr oder Aufstellscharnier (3)
• Kleinteilebeutel mit Befestigungsmaterial und Diebstahlsicherung (4)
3. MONTAGE
3.1 Bodenbefestigung
Die Bodenbefestigung ist gemäss den technischen Informationen der
Anleitung «Bodenhülsen, Montageplatten und Sockel» auszuführen.
3.2 Elektroinstallation
Die Elektroinstallation ist gemäss der Anleitung «PALAZZO®STYLE, NO-
BLESSE und ROYAL – Elektrozubehör oder Steuerung Pz14» auszuführen.
3.3 Montage Standard
Die folgende Beschreibung bezieht sich auf die Standardausführung
des PALAZZO®STYLE oder NOBLESSE (mit Bodenhülse M4).
3.3.1 Schirm aufstellen (Es sind 2 erwachsene Personen notwendig)
• Top montieren.
• Gegebenenfalls Elektrostecker
zusammenstecken.
• Mast/Standrohr Verbindungs-
schrauben auf Sitz überprüfen!
Bei nicht vormontiertem Standrohr
die Schrauben in der Reihenfolge
S1, S2, S3 und S4 montieren und
anziehen.
• abschliessbarer Verbindungs-
bolzen (1) Mast/Standrohr demon-
tieren. (Fig.2).
• Schirm aufrichten, bis Standrohr-
rondelle (3) auf Bodenhülsenron-
delle (4) flach aufliegt (Fig.3).
Fig.1
Fig.2
Fig.3

2
7 6
5
2
21 34
3
8
86
7
7
5
| 6
DE DE
• Schirm senkrecht festhalten,
Schrauben-Abdeckhaube (2)
anheben und die 5 Verankerungs-
schrauben (5) einsetzen, noch
nicht festziehen.
• Schirm ausrichten und Veranke-
rungsschrauben festziehen.
• Falls Schirm nicht schön senkrecht
steht: Verankerungsschrauben (5)
leicht lösen und mit Nivellier-
schrauben (6) justieren.
• Verankerungsschrauben wieder
festziehen.
• Verbindungsbolzen (1) unterhalb
Abdeckhaube einsetzen und
gegebenenfalls abschliessen (7),
3.4 Montage mit Option Aufstellscharnier (zu Bodenhülse M8)
(besonders angezeigt bei Elektroinstallation)
3.4.1 Vorbereitung (Es sind 2 erwachsene Personen notwendig)

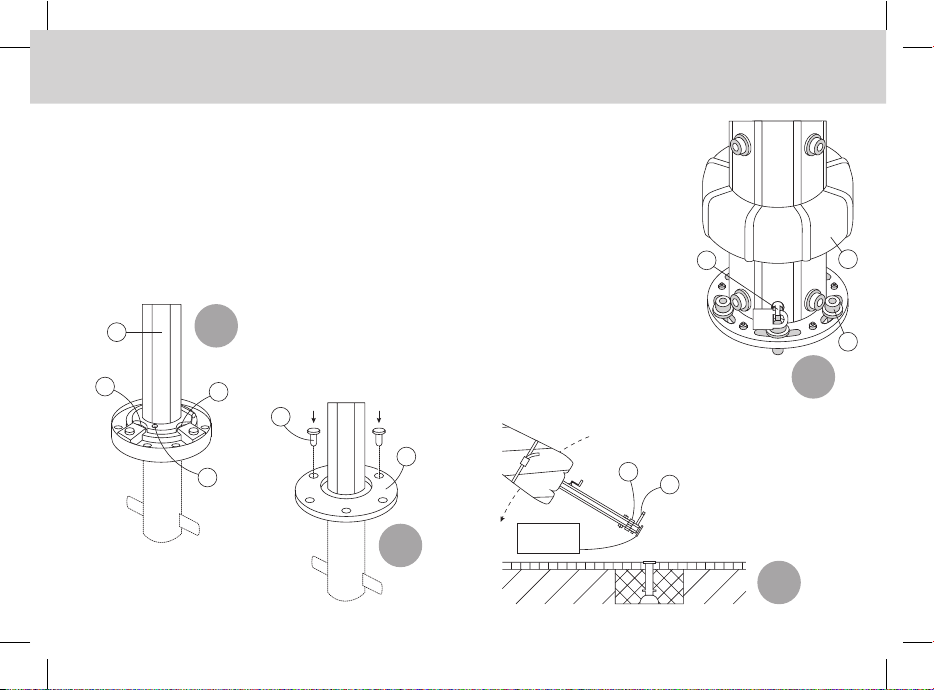

• Gehen Sie für die Verbindung zwischen Mast und Aufstellscharnier
gleich vor wie bei Fig.2 beschrieben.
• Deckel von der Bodenhülse (1) abschrauben (Fig.6).
• Fixiersteg (2) vom Mastfuss entfernen und Pressring (3) bis über
Kurbelöffnung (4) hochschieben. Gegen Mast abpolstern und mit
eingesteckter Kurbel sichern.
• Sicherungsschraube (5) lösen, Scharnierscheibe (6) herausklappen
und auf Bodenhülse platzieren (Fig.7).
• Scharnierscheibe mit Drehhaltern (7) auf Bodenhülse spannen.
Mittlere Gewindelöcher verwenden.
• Bei Schirmen mit Elektroinstallation Stecker (8) verbinden.
Lose Kabel in Bodenhülse verstauen.
• anschliessend Schrauben-Abdeck-
haube (2) auf Standrohrrondelle
absenken.
Fig.4
Fig.5
Fig.6
Fig.7

5
9
11 11
1
3
2
3
12
Kerbe auf
Umlegeseite
2
1
7|
DE DE
3.4.2 Mast stellen
• Mast (9) sorgfältig senkrecht aufrichten und noch festhalten
(Fig.8).
• Sicherungsschraube (5) einsetzen.
• Mit Nivellierschrauben (11) allenfalls Senkrechtstellung justieren.
• Schirm ausrichten.
• Pressring (3) auf Mastfuss absenken und Verankerungsschrauben
(12) einsetzen (Fig.9).
• Verbindungsbolzen einsetzen und abschliessen.
4. DEMONTAGE
4.1 Schirm umlegen (Standard)
(Es sind 2 erwachsene Personen
notwendig)
• Verbindungsbolzen (1) entfernen
und Abdeckhaube (2) hochschieben
(Fig.10).
• Schirm senkrecht festhalten und
dabei Verankerungsschrauben (3)
entfernen.
• Schirm sorgfältig nach Seite der
Kerbe umlegen (Fig.11).
• Gegebenenfalls Elektrostecker
ausziehen und Schutzkappe
anbringen.
• Bodenhülse mit Deckel
verschliessen.
Fig.8
Fig.9
Fig.10
Fig.11

3
12
5
9
11 11 vorspreizen
1
| 8
5. BEDIENUNG
(Bei Schirmen mit Motorantrieb, Heizung und/oder Beleuchtung ist die
zugehörige Montage- und Bedienungsanleitung zu befolgen.)
5.1 Schirm aufspannen
• Bindegurt abnehmen.
• Schirm vorspreizen indem Dachstreben und Stoff nach aussen
gelockert werden (Fig.14).
• Handkurbel (1) im Uhrzeigersinn drehen bis Schirm aufgespannt ist.
• Kurbel gegebenenfalls abziehen.
• Die Schirmbedienung mit Akku-Bohrer ist nicht zugelassen. Für
Schäden ist die Gewährleistung ausgeschlossen!
• Bei auffrischendem Wind Schirm schliessen.
• Unbeaufsichtigte Schirme dürfen nicht geöffnet
bleiben.
DE DE
4.2 Schirm umlegen (bei Option Aufstellscharnier)
(Es sind 2 erwachsene Personen notwendig)
• Anpressring von Bodenhülse losschrauben und oberhalb der Hand-
kurbel gepolstert fixieren (Fig.12).
• Schirm festhalten und Sicherungsschraube (5) lösen (Fig.13).
• Schirmmast sorgfältig umlegen.
• Drehhalter (11) lösen und in einem Plastikbeutel in der Bodenhülse
verstauen.
• Mit Fixiersteg (2) die Scharnierscheibe und den wieder abgesenkten
Pressring verschrauben (Fig.4).
• Bodenhülse mit Deckel verschliessen.
Fig.13
Fig.12
Fig.14

9|
DE DE
5.2 Schirm schliessen
• Gegebenenfalls Beleuchtung und / oder Heizung ausschalten.
• Mit Handkurbel im Gegenuhrzeigersinn drehen bis Schirm
geschlossen ist.
• Stoffbahnen aus Streben hervorziehen, aufwickeln und mit Binde-
gurte sichern (siehe 4.3.1).
• Gegebenenfalls Schutzhülle überziehen und binden.
5.3 Bemerkungen zum Wind
5.3.1 Korrektes Aufwickeln des Schirms
Vermeiden Sie Klemm- und Scheuerschäden und vorzeitige Abnützung
durch starkes Flattern und Schlagen des Stoffes im Wind.
(1) Nach dem Schliessen des
Schirms alle Stoffbahnen einzeln
und vollständig zwischen den
Streben hervorziehen.
(2) Die Stoffbahnen lagenweise eng
um das Schirmteil aufwickeln.
(3) Mit der mitgelieferten Bindegurte
die aufgewickelten Stoffbahnen
gut sichern (Der Stoff darf im
Wind nicht flattern).
5.3.2 Regionen mit Viel- oder Starkwind
Im Herbst nach Saisonende den Schirm abbauen und an einem
trockenen Ort überwintern.
5.3.3 Aufstellen von neuen Schirmen
Neue Schirme nicht im Herbst, sondern erst im Frühling vor Saisonstart
aufbauen!

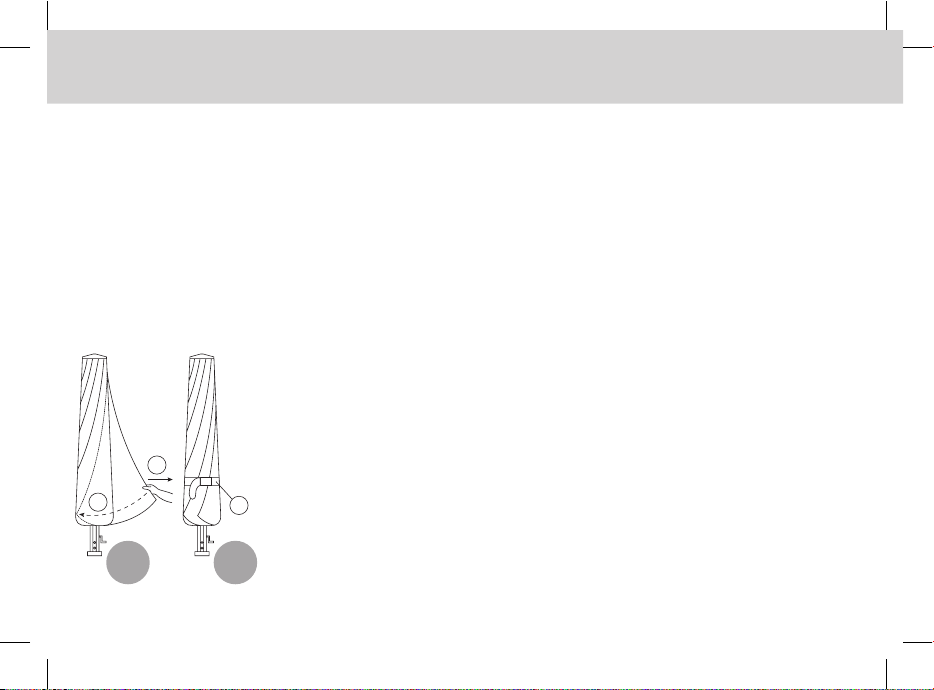

5.3.4 Verwendung der Schutzhülle (Option)
Die Schutzhülle soll vollständig geschlossen und mit dem Seil fest-
gebunden werden. Ein Flattern der Schutzhülle ist zu vermeiden.
1
3
2
Fig.15 Fig.16

(b) (a)
| 10
DE EN
6. WARTUNG UND PFLEGE
6.1 Reinigung
Der Stoff kann mit handwarmem Wasser und mit Feinwaschmittel
gereinigt werden. Dazu Schwamm oder weiche Bürste verwenden.
Mit klarem Wasser gut spülen. Bei Bedarf mit handelsüblichem Spray
nachimprägnieren.
Neue Schirme können bei starkem Regen leicht durchsprühen. Diese
Erscheinung verliert sich nach einigen Tagen.
6.2 Gestell
Die Gestellteile können mit Wasser abgerieben werden. Die Beschich-
tungsfarben lassen sich mit einer Autopolitur auffrischen. Lackschäden
können mit dem bei Glatz erhältlichen Farbreparaturset nachgebessert
werden.
6.3 Schirmspannung
Ein gut gespannter Schirm ist windstabiler und bleibt länger schön. Bei
Bedarf lassen sich die Dachstreben-Verlängerungen (a) stufenlos ver-
stellen. Dies geschieht am einfachsten bei halb geschlossenem Schirm.
1. Lösen des Gewindestiftes (b)
2. Einstellen des Strebenverlängerungsprofiles (a)
3. Anziehen des Gewindestiftes (b)
6.4 Überwinterung
Schirm trocken und staubgeschützt lagern.
Testen Sie vor Wiederinbetriebnahme den Zustand und die einwandfreie
Funktion.
Sichern Sie allfällig vor der Überwinterung gelöste Schrauben und
Muttern der Streben mit einem wiederlösbaren Leim (z.B. Loctite 243).
Falls sich infolge von Überlastungen irgendwelche
Deformationen, Risse oder wacklige Verbindungs-
stellen zeigen sollten, ist der Schirm vor neuer
Inbetriebnahme, einer fachmännischen Revision zu
unterziehen.
Glatz AG, Neuhofstrasse 12, 8500 FRAUENFELD/ SWITZERLAND
Technische Änderungen vorbehalten.
© Glatz AG Dokument 261 00 350 045
Fig.17

11|
DE EN
1. SAFETY INSTRUCTIONS
• Please read and understand these instructions before setting up or
using your sunshade. Please keep this manual for later reference.
• Failure to follow these safety instructions and instructions for
installation and use could result in serious personal injury and
damage to materials, for which the manufacturer assumes no
responsibility.
• The sunshade and accessories must only be installed by appropria-
tely qualified personnel.
• Never lean the sunshade unsecured against a wall. It could slip and
fall.
• Only attach Glatz accessories intended for that purpose to the
sunshade. Do not hang any other object from the structure.
• The sunshade and accessories must not be used by children, or by
persons with reduced physical or mental capabilities.
• Do not allow children to play with the sunshade or accessories.
• Before opening or closing the sunshade, check that there are no
obstructions in the way.
• Opening and closing of the sunshade must be supervised.
• The sunshade is not designed to hold the weight of snow. It must be
closed in case of snowfall.
• The sunshade and accessories must be checked regularly for
damage. Any defects should be rectified before further use.
• Only use original Glatz accessories and spare parts to ensure safety,
complete comfort and proper functioning.
• In case of freshening wind or approaching squall,
please close the sunshade.
• Unsupervised sunshades must not remain open.
Unexpected gales could cause serious damage.
1.1 Use of the Sunshade
The Glatz giant sunshades are exclusively intended as weather-
resistant sun protection. The wind resistance of the extended sunshade
is limited and the information given concerning this presupposes
anchoring in accordance with instructions. In comparison to ground
anchorage, mobile stands have reduced resistance to the wind.
Operation temperature: −20°C to +50°C
1.2 Screw Torque Values
M6 M8 M10 M12
6Nm 16 Nm 32 Nm 56Nm

| 12
EN EN
3.3.1 Setting Up Sunshade (2 adults required)
• Mount top.
• Stick together electrical plug if
necessary.
• Check that the pole/support
tube/connecting screws fit
properly! If support tube is not
pre-mounted, insert and tighten
the screws in the sequence
S1, S2, S3 and S4.
• Dismantle lockable connecting
bolts (1) pole/support tube.
(Fig.2).
• Place sunshade upright, until
support tube disc (3) lies flat on
ground socket disc (4)
(Fig.3).
2. SCOPE OF DELIVERY
• Sunshade complete with strap and crank
(motor version without crank) (1)
• Top (2)
• Ordered support tube or positioning hinge (3)
• Small parts bag with fastening material and theft protection (4)
3. INSTALLATION
3.1 Ground Attachment
Ground attachment is to be carried out in accordance with the techni-
cal information in the instructions „Ground Sockets, Mounting Plates
and Base“.
3.2 Electrical Installation
Electrical installation is to be carried out in accordance with the
instructions „PALAZZO®STYLE, NOBLESSE and ROYAL – Electrical
Accessories or control Pz14 “.
3.3 Installation Standard
The following description relates to the standard design of the
PALAZZO®STYLE or NOBLESSE (with ground socket M4).
2143
21 34
3
Notch on the
tipping side
2
1
3
4
Fig.1
Fig.2
Fig.3

13|
EN EN
• Hold sunshade firmly upright, lift
screw cover (2) and insert the 5
anchorage screws (5), do not yet
tighten.
• Straighten sunshade and tighten
anchoring screws.
• If sunshade is not already perpen-
dicular: loosen anchoring screws
(5) slightly and adjust with plate
screws (6).
• Tighten anchoring screws again.
• Insert connecting bolts (1) under
the cover and lock if necessary
(7),
3.4 Installation with Positioning Hinge Option (for Ground Socket M8)
(particularly appropriate in the case of electrical installation)
3.4.1 Preparation (2 adults are required)
• For the connection of the pole to the positioning hinge, proceed as
described in Fig.2.
• Unscrew lid from ground socket (1) (Fig.6).
• Remove fixing stay (2) from pole base and push jacking ring (3) up
over crank opening (4). Pad against pole and secure with inserted
crank.
• Loosen safety screw (5), fold out hinge plate (6) and place on
ground socket (Fig.7).
• Tighten hinge disc to ground socket using twisting mounts (7). Use
central threaded holes.
• In the case of sunshades with electrical installation, connect plug
(8). Stow loose cable in the ground socket.
• Then lower screw cover (2) onto
support tube disc.
2
7 6
5
2
Fig.4
Fig.5
21 34
3
8
86
7
7
5
Fig.6
Fig.7

| 14
EN EN
4. DISMANTLING
4.1 Tipping Sunshade (Standard)
(2 adults are required)
• Remove connecting bolts (1) and
push up cover (2) (Fig.10).
• Hold sunshade firmly upright while
removing anchoring screws (3).
• Tip sunshade carefully towards the
side with the notch (Fig.11).
• If necessary, pull out electrical plug
and mount protective cap.
• Lock ground socket with lid.
3.4.2 Setting Up Sunshade
• Straighten up pole (9) carefully and still hold firmly (Fig.8).
• Insert safety screw (5).
• Adjust upright position with plate screws (11), if necessary.
• Align sunshade.
• Lower jacking ring (3) onto pole base and insert anchoring screws
(12) (Fig.9).
• Insert connecting bolts and lock.
• Lock ground socket with lid.
5
9
11 11
1
3
2
3
12
2
1
Notch on the
tipping side
Fig.8
Fig.9
Fig.10
Fig.11

15|
EN EN
5. USE
(In the case of sunshades with motorised drive, heating and/or
illumination, the respective instructions for installation and use are to
be followed.)
5.1 Spanning Sunshade
• Remove strap.
• Spread sunshade by loosening the roof struts and material outwards
(Fig.14).
• Turn hand crank (1) clockwise until sunshade is spread out.
• Take off crank if required.
• It is not permitted to operate the sunshade using an electric drill.
The warranty does not cover losses!
• Close sunshade if there is freshening wind.
• Unsupervised sunshades must not remain open.
4.2 Tipping Sunshade (with Positioning Hinge Option)
(2 adults are required)
• Unscrew jacking ring from ground socket and fix above the hand
crank, with padding (Fig.12).
• Hold sunshade firmly in place and loosen safety screw (5) (Fig.13).
• Tip sunshade pole carefully.
• Loosen twisting mounts (11) and stow in a plastic bag in the ground
socket.
• With fixing stay (2), screw together the hinge disc and the once
again lowered jacking ring (Fig.4).
• Lock ground socket with lid.
3
12
5
9
11 11
spread
1
Fig.13
Fig.12
Fig.14

| 16
EN EN
5.3.2 Regions with Frequent or Strong Wind
In autumn, after the end of the season, dismantle the sunshade and
store it for the winter in a dry place.
5.3.3 Setting Up New Sunshades
Do not set up new sunshades in autumn - do not set them up until
spring before the start of the season!
5.3.4 Use of the Protective Cover (Option)
The protective cover should be completely closed and firmly tied with
the rope. Flapping of the protective cover is to be prevented.
5.2 Closing Sunshade
• Switch off illumination and / or heating if necessary.
• Turn hand crank anti-clockwise until sunshade is closed.
• Pull lengths of material from struts, roll up and secure with straps
(see 4.3.1).
• If necessary, pull on protective cover and tie up.
5.3 Remarks Concerning the Wind
5.3.1 Correct Rolling of the Sunshade
Prevent damage from jamming and scuffing, and premature wear and
tear caused by strong flapping and beating of the fabric in the wind.
(1) After closing of the sunshade,
pull all lengths of material
individually and completely
between the struts.
(2) Roll the lengths of material
tightly around the sunshade part.
(3) Using the straps provided,
properly secure the rolled-up
lengths of material. (The material
must not flap in the wind).
1
3
2
Fig.15 Fig.16

(b) (a)
17|
EN EN
6. MAINTENANCE AND CARE
6.1 Cleaning
The material can be cleaned with hand-hot water and mild detergent.
Use a sponge or soft brush for this. Rinse well with clear water. If
necessary, re-impregnate using commercially available spray. New
sunshades can let through a light spray in strong rain. This stops after
a few days.
6.2 Frame
The frame parts can be wiped with water. The coating paints can be
freshened up with a car polish. Paint damage can be repaired with the
paint repair set available from Glatz.
6.3 Sunshade Tension
A well spanned sunshade is more stable in the wind and looks good
for longer. If necessary, the roof strut extensions (1) can be infinitely
adjusted. This is easiest when the sunshade is half closed.
1. Loosen the threaded screw b)
2. Adjust the strut extension profile a)
3. Tighten the headless screw b)
6.4 Winter Storage
Store sunshade in a dry place, protected from dust.
Before putting back into use, check its condition and test for perfect
functioning.
If possible, before winter storage, protect loosened screws and nuts of
the struts with a resoluble glue (e.g. Loctite 243).
If any deformations, cracks or wobbly joints appear
as a result of excessive strains, the sunshade is to
be checked by a suitable technician before being
back into use.
Glatz AG, Neuhofstrasse 12, 8500 FRAUENFELD/ SWITZERLAND
Subject to technical changes without notice.
© Glatz AG Document 261 00 350 045
Fig.17

| 18
FR FR
1. CONSIGNES DE SÉCURITÉ
• La présente notice doit être lue et comprise avant le montage et
l'utilisation. Elle doit être conservée pour une utilisation ultérieure.
• Le non-respect des consignes et des remarques de sécurité de la
notice de montage et d'utilisation peut entraîner sur les personnes
et le matériel de graves blessures et dommages pour lesquels le
fabricant exclue expressément toute responsabilité ou garantie !
• Il est impératif que le parasol et ses accessoires soient installés par
un personnel spécialisé et initié.
• Ne posez jamais le parasol contre un mur sans l'attacher, celui-ci
pourrait glisser et tomber.
• Seuls les accessoires Glatz prévus à cet effet peuvent être montés
sur la structure du parasol. Il est interdit d'accrocher tout autre
objet.
• Le parasol et ses accessoires ne doivent pas être manipulés par des
enfants ou des personnes à capacité physique ou mentale limitée.
• Les enfants ne doivent pas jouer avec le parasol ou ses accessoires.
• Avant d'ouvrir ou de fermer le parasol, vérifier qu'aucun obstacle
n'entrave l'ouverture/fermeture de celui-ci.
• Surveiller le parasol lors de l'ouverture et de la fermeture de celui-ci.
• Le parasol n'est pas prévu pour soutenir une couche de neige. En
cas de neige, il doit être fermé.
• Il est nécessaire de contrôler régulièrement que le parasol et ses
accessoires ne présentent pas de signes d'usure importants ou
de dommages. Si des défauts sont constatés, ceux-ci doivent être
réparés avant d'utiliser à nouveau le parasol.
• Utilisez uniquement des accessoires et des pièces de rechange
d'origine de Glatz, afin de garantir la sécurité, le confort et la
tranquillité, ainsi qu'un fonctionnement correct.
• Si le vent commence à se lever ou que des bourras-
ques se rapprochent, le parasol doit être refermé.
• Les parasols non surveillés ne doivent pas rester
ouverts. Des rafales de vents impromptues pour-
raient entraîner de lourds dégâts.
1.1 Utilisation des parasols
Les parasols géants Glatz sont exclusivement prévus comme protection
contre le soleil et sont résistants aux intempéries. La résistance au vent
du parasol ouvert est limitée et les prescriptions à ce sujet requièrent
un ancrage conformément à la notice. Les supports mobiles ont une
stabilité réduite.
Température d'utilisation: de −20 °C à +50°C
1.2 Couple de serrage des vis
M6 M8 M10 M12
6Nm 16 Nm 32 Nm 56Nm

19|
FR FR
2. CONTENU DE LA LIVRAISON
• Parasol avec sangle de fixation et manivelle (variante à moteur sans
manivelle) (1)
• Haut (2)
• Tube d’appui ou charnière de fixation commandée (3)
• Sac d’accessoires avec le matériel de fixation et la sécurité antivol (4)
3. MONTAGE
3.1 Fixation au sol
La fixation au sol doit être effectuée selon les informations techniques
de la notice «Douilles de sol, plaques de montage et socles».
3.2 Installation électrique
L’installation électrique doit être effectuée selon la notice «PALAZZO®
STYLE, NOBLESSE et ROYAL – Accessoires électriques ou commandé
Pz14».
3.3 Montage Standard
La description suivante concerne la version standard de PALAZZO®
STYLE ou NOBLESSE (avec douille de sol M4).
3.3.1 Mise en place du parasol (2 adultes sont nécessaires.)
• Monter le haut.
• Relier les connecteurs électriques
le cas échéant.
• Vérifier que les vis d’assemblage
du mât/tube d’appui soient
correctement serrées! Si le tube
d’appui n’est pas déjà monté,
mettre en place les vis dans
l’ordre suivant S1, S2, S3 et S4 et
les serrer.
• Démonter la goupille verrouillable
(1) du mât/tube d’appui (Fig.2).
• Mettre le parasol debout, jusqu’à
ce que la rondelle du tube d’appui
(3) se pose sur la rondelle de la
douille à enfoncer (4) (Fig.3).
2143
21 34
3
Encoche du côté
à rabattre
2
1
3
4
Fig.1 Fig.2
Fig.3

| 20
FR FR
3.4 Montage avec charnière en option (douille de sol M8)
(particulièrement indiqué avec une installation électrique)
3.4.1 Préparation (2 adultes sont nécessaires.)
• Pour assembler le mât et la charnière de fixation, procéder de la
même manière que celle décrite plus haut à la Fig.2.
• Dévisser le chapeau de la douille à enfoncer (1) (Fig.6).
• Oter la barrette d’arrêt (2) du pied du mât et pousser l’anneau de
serrage (3) jusqu’au-dessus du trou de la manivelle (4). Le caler
contre le mât et le bloquer en introduisant la manivelle.
• Oter la vis de sécurité (5), soulever la rondelle à charnière (6) et
placer sur la douille à enfoncer (Fig.7).
• Serrer la rondelle à charnière avec le système d’arrêt de rotation (7)
sur la douille de sol. Utiliser les trous taraudés au milieu.
• Pour les parasols avec installation électrique, relier les connecteurs
(8). Placer le câble dans la douille.
• Tenir le parasol à la verticale,
lever le capot des vis (2) et mettre
en place les 5 vis d’ancrage (5),
ne pas serrer.
• Aligner le parasol et serrer les vis
d’ancrage.
• Si le parasol n’est pas tout à fait
droit: desserrer les vis d’ancrage
(5) et ajuster les vis de nivelle-
ment (6).
• Serrer à nouveau les vis
d’ancrage.
• Placer la goupille verrouillable (1)
sous le capot et verrouiller le cas
échéant (7).
• Pour finir, descendre le capot
des vis (2) sur la rondelle du
tube d’appui.
2
7 6
5
2
Fig.4
Fig.5
21 34
3
8
86
7
7
5
Fig.6
Fig.7
