InhaltsverzeichnisInhaltsverzeichnis
Herzlich willkommen 3
Optionales Zubehör 3
Technische Daten 3
Sicherheitshinweise 4
Montage und Inbetriebnahme 6
Gebrauch 8
Wartung und Pflege 10
Demontage 10
Gewährleistung 11
Entsorgung 11
Herzlich willkommen
Herzlichen Glückwunsch zum Kauf Ihres neuen Gastrofit. Sie haben
einen hochwertigen Sonnenschirm erworben. Diese Anleitung ist
Bestandteil dieses Produktes. Sie enthält wichtige Informationen
zur Sicherheit, Verwendung und Entsorgung für Anwender des Pro-
duktes. Bitte machen Sie sich mit allen aufgeführten Informationen
vertraut, bevor Sie das Produkt verwenden. Bei ordnungsgemässer
Verwendung und Pflege, wird Ihnen der Gastrofit jahrelang gute
Dienste leisten.
Das Produkt dient als Vorrichtung zum Schutz des menschlichen
Körpers vor Sonneneinstrahlung. Das Produkt darf nur in privaten
Haushalten, im Gastronomie und Hotellerie oder in einem vergleich-
baren Umfeld eingesetzt werden. Das Produkt darf nur gemäss
dieser Gebrauchsanweisung verwendet werden. Jegliche andere als
in dieser Gebrauchsanweisung beschriebene Verwendung gilt als
nicht bestimmungsgemässe Verwendung. Änderungen im Zuge des
technischen Fortschritts bleiben vorbehalten. In dieser Anleitung wird
Gastrofit auch als «Produkt» oder «Sonnenschirm» bezeichnet.
Bestimmungsgemässe Verwendung
Verwendete Warnworte
!GEFAHR Unmittelbar gefährliche Situation, die zum Tod oder
schweren Verletzungen führen kann.
!VORSICHT Potenziell gefährliche Situation, die zu kleineren bis
mittelschweren Verletzungen führen kann.
!HINWEIS Eine Situation, die zu Sachbeschädigungen führen
kann.
Optionales Zubehör
Zu Ihrem Sonnenschirm gibt es ein passendes Zubehörprogramm.
Fragen Sie dazu Ihren SUNCOMFORT/GLATZ-Händler, oder erkun-
digen Sie sich auf www.suncomfort.com.
Technische Daten
Grösse
[cm]
350×350
Grund-
fläche Sockel- gewicht
[m
2
][kg]
12.3 120100
Schliess-
höhe
[cm]
220
Durch-
gangshöhe
[cm]
Angaben ohne Sockel.
277
400×400 16 18099 227 291
Gesamt-
höhe
[cm]

4 5
Sicherheitshinweise
LESEN SIE ALLE SICHERHEITSANWEISUNGEN SORG-
FÄLTIG DURCH UND STELLEN SIE SICHER, DASS SIE SIE
VERSTEHEN.
• Sicherstellen, dass jede Person die das Produkt ver-
wendet, diese Warnungen und Anweisungen gelesen
hat und befolgt.
• Alle Sicherheitshinweise und Anweisungen für die Zu-
kunft aufheben. Sie müssen nachfolgenden Benut-
zern des Produkts weitergegeben werden.
• Der Hersteller haftet nicht für materielle Schäden
oder Verletzungen, die durch falsche Handhabung
oder Nichteinhaltung der Sicherheitshinweise ent-
standen sind. In solchen Fällen wird die Gewährleis-
tung ungültig.
• Kinder dürfen nicht mit dem Produkt spielen.
• !GEFAHR Kinder immer von Verpackungsmaterial
fernhalten - dieses stellt eine Erstickungsgefahr dar.
Kinder unterschätzen Gefahren. Dieses Produkt ist
kein Spielzeug.
• Kinder ab 8 Jahren und Personen mit eingeschränk-
ten physischen, sensorischen oder geistigen Fähig-
keiten, mangelnder Erfahrung und Kenntnisse dürfen
das Produkt nur gebrauchen, wenn sie von einer
für ihre Sicherheit zuständigen Person beaufsich-
tigt werden oder ihnen der sichere Gebrauch des
Gerätes gezeigt wurde und sie die damit verbunde-
nen Gefahren verstanden haben. Reinigungs- und
Wartungsarbeiten dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
• Das Gerät bei Mangel an Konzentration/Aufmerk-
samkeit und/oder unter Einfluss von Drogen, Alkohol
oder Medikamenten nicht verwenden.
• Das Produkt muss in einem Sockel oder einer Boden-
hülse mit fester Verankerung aufgestellt werden.
• Bei Verwendung eines Sockels ist das Mindest-
gewicht des Sockels zu berücksichtigen. Weitere
Informationen bei SUNCOMFORT/GLATZ oder dem
Fachhändler.
• Bei Verwendung einer festen Bodenverankerung
muss die Installation durch speziell geschulte Perso-
nen gemäss den separaten Montageanweisungen
erfolgen.
• Keine Objekte an die Querstreben des Sonnen-
schirms hängen.
• Das Produkt nicht fallen oder anschlagen lassen.
• Sicherstellen, dass beim Önen/Schliessen keine
Personen/Objekte im Bewegungsbereich sind. An-
sonsten können Verletzungen/Beschädigungen auf-
treten.
• !GEFAHR Sonnenschirm bei aurischen-
dem Wind, stürmischen Wetterverhältnissen
und/oder Schneefall schliessen.
• Unbeaufsichtigte Schirme dürfen nicht geönet
bleiben. Allfällige Schäden fallen nicht unter die Ge-
währleistung.
• Geschlossene Schirme immer mit den angenähten
Schliessbändeln, oder einem geeigneten Bindesys-
tem zusammenbinden.
• Nur Originalzubehör/Ersatzteile verwenden.
• Veränderungen am Produkt und technische Modi-
fizierungen sind nicht zulässig.

6 7
2
Schirm ablegen
Schirm vorsichtig auf saubere, hori-
zontale Fläche legen. Der Schirm ist
sehr schwer. Zu dritt arbeiten und den
Schirm gut festhalten.
!

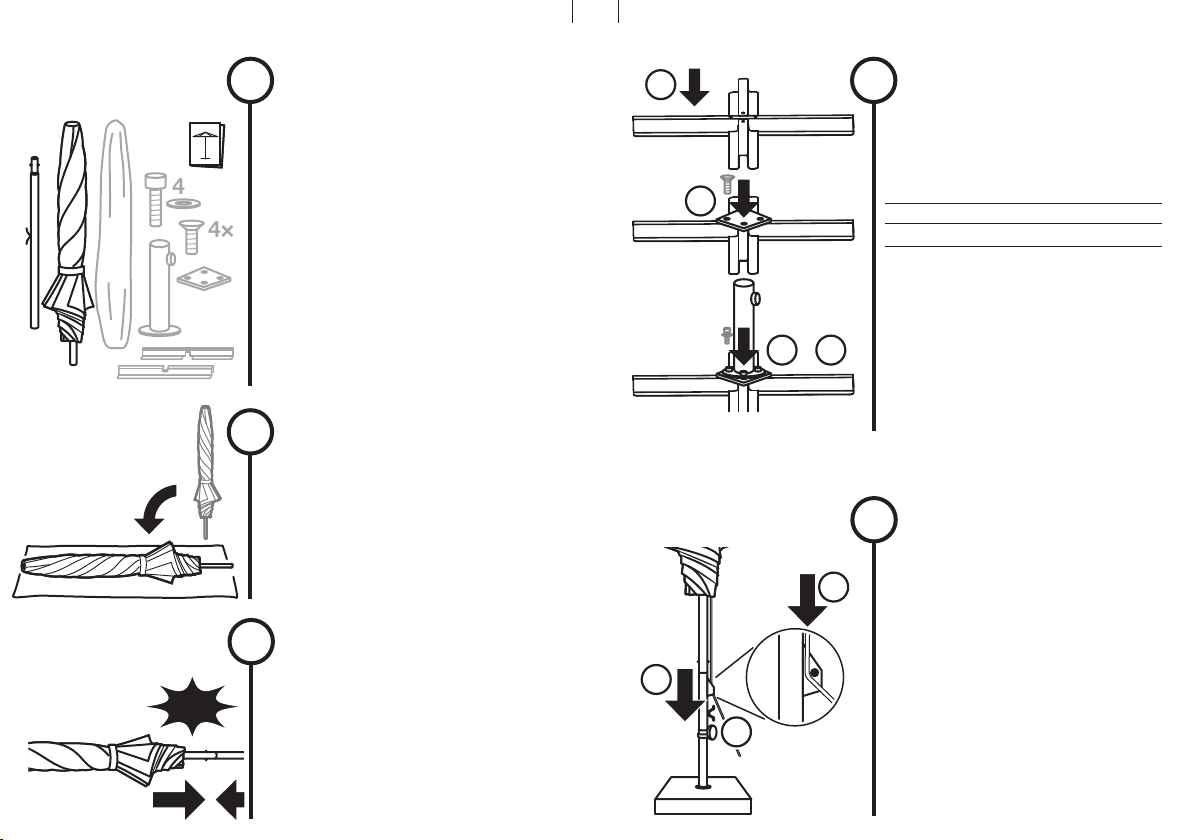

Montage und Inbetriebnahme
Lieferumfang:
- Oberstock mit Schirmdach
- Unterstock
- Bedienungsanleitung
Optional:
- Ständerkreuz mit Standrohr,
Montagematerial, Schutzhülle
Schirm auspacken
1
Verpackungsmaterial sachgerecht
entsorgen und von Kindern fernhalten.
Defektes Material nicht in Betrieb neh-
men. Im Falle von Schäden unverzüglich
den Transportdienstleister informieren.
!
4×
4×
Achtung: Sicherstellen, dass die
Rastzapfen eingerastet sind!
!
1. Unterstock in Oberstock schieben
2. Rastzapfen einrasten
Sonnenschirm
zusammenstecken
3
Click
Geeignete Bodenbefestigungen
sind bei Ihrem SUNCOMFORT/
GLATZ-Händler erhältlich.
i
Sockel auf ebener und stabiler Unter-
lage aufstellen.
Schirm in Sockel stellen
5
1. Schirm in Sockel stellen
2. Sockelrohrklemme festziehen
3. Seilzug einführen
Bodenbefestigung vorbereiten
Grösse minimales Gewicht
[cm] [kg]
40x40 x4 120
Gewichte für Bodenbefestigung:
1. Ständerkreuz zusammenstecken
2. Grundplatte auflegen und mit 4 Senk-
kopfschrauben fixieren
3. Standrohr auf Bodenbefestigung stellen
4. Lochbild/Position ausrichten
5. 4 Unterlagsscheiben auflegen
6. Standrohr mit 4 Befestigungsschrauben
vormontieren (M10×20mm)
7. Ständerkreuz mit Gewichten beschweren
4.2
4.3 … 4.6
4.1
4
40x40 x4 180 (400 x 400)
(350 x 350)
5.1
5.3
5.2

8 9
1.3
1.4
1.5

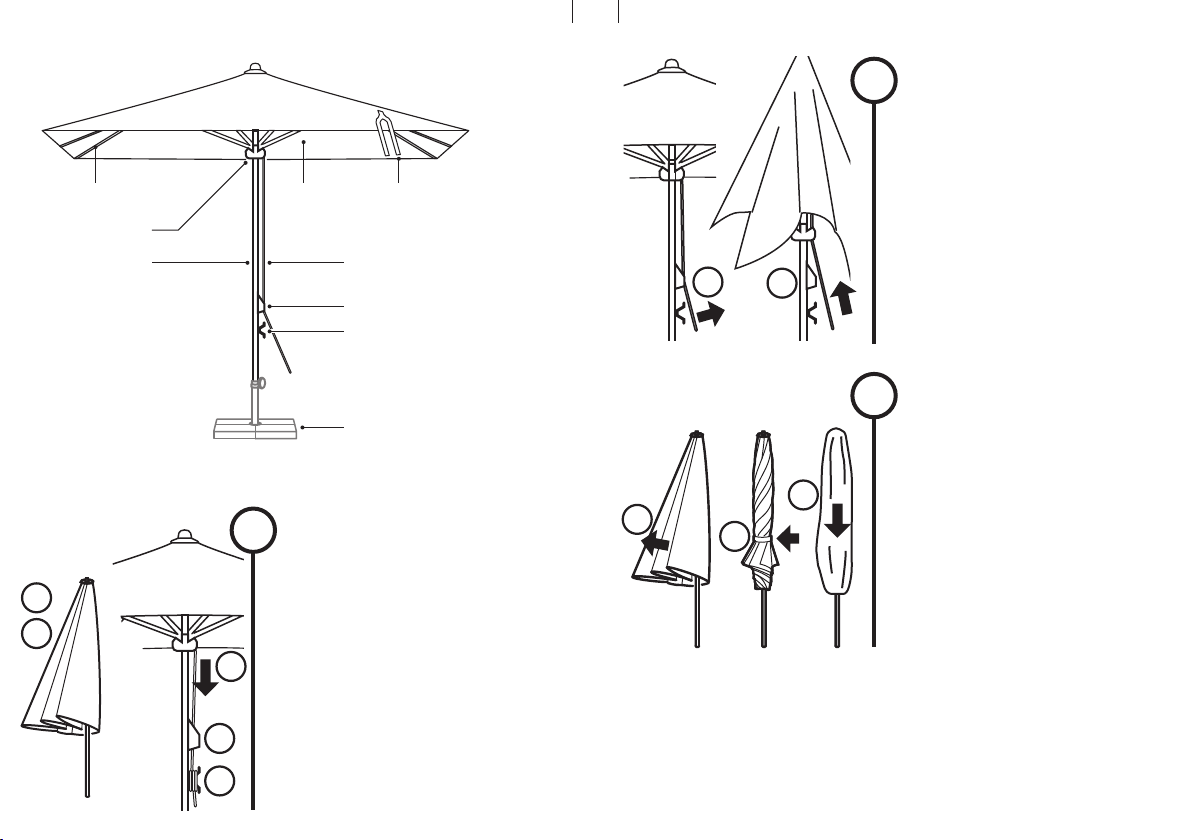

Gebrauch
Schieber
Überzug
Schirmbefestigung (optional)
Streben
1. Seilzug lösen
2. Schirm schliessen
Schirm schliessen
2
Schirm möglichst kompakt halten.
!
Mast Seilzug
Klemme
Klampe
1. Schutzhülle entfernen
2. Schliessbändel lösen
3. Mit Hilfe des Seilzugs Schirm önen
4. Seilzug in Klemme sichern
5. Seilzug an Klampe aufwickeln
Schirm önen
1
1. Stosegmente herausziehen/wickeln
2. Schirm mit Schliessbändel sichern
3. Schutzhülle über Schirmteil heben
und schliessen
Schirm binden/schützen
3
Um die Lebensdauer des Über-
zuges zu verlängern, empfiehlt
GLATZ grundsätzlich den Einsatz
einer Schutzhülle, wenn der Schirm
geschlossen ist.
!
3.1
3.2
3.3
Schliessbändel
2.2
2.1
1.1
1.2

10 11
Wartung und Pflege
• Sonnenschirm in geönetem Zustand trocknen lassen, um
Bildung von Schimmel und Verfärbungen zu verhindern.
• Eine Schutzhülle schützt den Sonnenschirm und verlängert seine
Lebensdauer.
• Die Schutzhülle nur in trockenem Zustand über den trockenen
Sonnenschirm ziehen.
• Reinigen Sie die Schutzhülle und den Überzug des Sonnenschirms
bei Bedarf mit lauwarmem Wasser und einem Schwamm.
• Verwenden Sie kein Bleichmittel und keine scharfen Objekte, um
Beschädigungen am Überzug zu vermeiden.
• Von Zeit zu Zeit festen Sitz aller Schrauben überprüfen, bei Bedarf
nachziehen.
• Wenn der Sonnenschirm an stark exponierter Stelle steht, muss mit
erhöhtem Verschleiss gerechnet werden. In solchen Fällen empfeh-
len wir eine intensivere Wartung und Pflege.
• In den meisten Fällen können defekte Schirme von Ihrem SUN-
COMFORT/GLATZ Partner repariert werden. Verwenden Sie aus-
schliesslich Originalersatzteile von SUNCOMFORT/GLATZ.
Sonnenschirm abbauen, falls er für längere Zeit nicht verwendet
wird.
WARNUNG! KIPPGEFAHR. GEFAHR FÜR VERLETZUNGEN DURCH
EINEN UMKIPPENDEN SONNENSCHIRM.
1Sonnenschirm sachgemäss schliessen und zusammenbinden.
2Sonnenschirm aus dem Sockel/Bodenhülse heben und hinlegen.
3Sonnenschirm in liegender Position zusammen mit allen Zubehör-
teilen an einem trockenen Ort lagern.
Demontage
Entsorgung
Entsorgen Sie das Produkt an einer dafür vorgesehenen Sammel-
stelle für Recycling. Mit der korrekten Entsorgung des Produkts
helfen Sie, mögliche Gefahren für die Umwelt und die Gesundheit
zu vermeiden, die durch eine unsachgemässe Behandlung von
Altgeräten verursacht werden können. Die Wiederverwertung von
Materialien trägt zur Erhaltung der natürlichen Ressourcen bei. Die
Verpackung ist aus umweltfreundlichen Materialien hergestellt, die
in Ihren lokalen Recyclingeinrichtungen entsorgt werden können.
Das Produkt besteht aus Metall und synthetischen Teilen. Eine
Entsorgung zum Ende der Lebensdauer muss im Rahmen der
regionalen Umwelt- und Abfallvorschriften erfolgen.
Gewährleistung
Nehmen Sie immer zuerst mit ihrem SUNCOMFORT/GLATZ Partner
Kontakt auf, bevor Sie das Produkt einsenden. Die Gewährleistung
auf den Schirm beträgt 24 Monate ab Kaufdatum. Die Gewährleis-
tung erlischt in folgenden Fällen:
• Äussere Gewalteinwirkung
• Unsachgemässe Bedienung und Wartung des Schirms
• Beschädigungen durch höhere Gewalt
Die Windgewährleistung für einen oenen Schirm ist beschränkt.
Bei mehreren Schirmen ist ein Mindestabstand von 20 cm zwi-
schen zwei Schirmen einzuhalten. Ebenfalls ist zwischen dem
Schirm und Wänden der Mindestabstand von 20 cm einzuhalten.

12 13
Contenu
Bienvenue 13
Accessoires en option 13
Caractéristiques techniques 13
Consignes de sécurité 14
Mise en place et mise en service 16
Utilisation 18
Maintenance et entretien 20
Démontage 20
Garantie 21
Élimination 21
Bienvenue
Félicitations pour l’achat de votre nouveau produit Gastrofit!
Vous avez fait l’acquisition d’un parasol de qualité supérieure.
Cette notice fait partie intégrante de ce produit. Elle contient des
informations importantes concernant la sécurité, l’utilisation et
l’élimination qui sont destinées aux utilisateurs du produit. Veuillez
prendre connaissance de toutes les informations mentionnées
avant d’utiliser le produit. Si vous respectez les consignes relatives à
une utilisation et à un entretien conformes, le parasol Gastrofit vous
rendra bien des services pendant plusieurs années.
Le produit constitue un dispositif destiné à protéger le corps humain
du rayonnement solaire. Il est uniquement autorisé d‘employer le
produit dans des maisons privées, des restaurants, des hôtels ou
un environnement similaire. Il est uniquement autorisé d‘utiliser le
produit conformément aux instructions d‘usage de cette notice. Toute
autre utilisation que celle décrite dans cette notice d‘utilisation est
considérée comme non conforme. Sous réserve de modifications
liées au progrès technique. Cette notice désigne également Gastrofit
par le terme «produit» ou «parasol».
Utilisation conforme
Messages d’avertissement utilisés
!DANGER Situation immédiatement dangereuse susceptible
d‘entraîner la mort ou des blessures graves.
!ATTENTION Situation potentiellement dangereuse susceptible
d‘entraîner les blessures de gravité faible à moyenne.
!REMARQUE Situation susceptible de causer des dommages
matériels.
Accessoires en option
Votre parasol dispose d‘une gamme d‘accessoires optimale. Pour
de plus amples informations, n‘hésitez pas à contacter votre reven-
deur SUNCOMFORT/GLATZ ou informez-vous à l’adresse
www.suncomfort.com.
Caractéristiques techniques
Taille
[cm]
Surface
de base Poids du socle
[m
2
][kg]
Hauteur de
fermeture
[cm]
Hauteur de
passage
[cm]
Hauteur
totale
[cm]
350×350 12.3 120100 220
Spécifications sans socle.
277
400×400 16 18099 227 291

14 15
Consignes de sécurité
LISEZ ATTENTIVEMENT L‘INTÉGRALITÉ DES
CONSIGNES DE SÉCURITÉ ET ASSUREZ-VOUS QUE
VOUS LES AVEZ BIEN COMPRISES.
• Veillez à ce que toute personne utilisant le produit
ait bien lu et respecté ces avertissements et ces
consignes.
• Conservez toutes les consignes de sécurité et les
instructions afin de pouvoir consulter ces documents
à l‘avenir. Vous êtes tenu(e) de les transmettre aux
prochains utilisateurs du produit, le cas échéant.
• Le fabricant décline toute responsabilité quant aux
dommages matériels ou aux blessures causé(e)s
par une manipulation incorrecte ou un non-respect
des consignes de sécurité. La garantie devient nulle
et invalide dans de tels cas.
• Il est interdit aux enfants de jouer avec le produit.
• !DANGER Tenez toujours les enfants à l‘écart des
matériaux d‘emballage. Ces derniers présentent
un risque d‘asphyxie. Les enfants sous-estiment les
risques. Ce produit n‘est pas un jouet.
• Les enfants âgés de 8 ans et plus et les personnes
ayant des déficiences physiques, sensorielles ou
mentales ou ne possédant pas l‘expérience et la
connaissance nécessaires sont autorisés à utiliser
le produit uniquement s‘ils sont surveillés par une
personne responsable de leur sécurité ou si des
instructions leur ont été fournies pour une utili-
sation sûre de l’appareil et s‘ils ont bien compris
les dangers liés à un tel usage. Les opérations de
nettoyage et de maintenance ne doivent pas être
eectuées par des enfants sans surveillance.
• N‘utilisez pas l‘appareil si votre concentration ou
votre attention n‘est pas susante ni sous l‘influence
de drogues, de l‘alcool ou de médicaments.
• Le produit doit être solidement fixé dans un socle ou
dans une douille de sol.
• En cas d‘utilisation d‘un socle, tenez compte de son
poids minimum. Pour de plus amples informations,
veuillez prendre contact avec SUNCOMFORT/
GLATZ ou avec votre revendeur spécialisé.
• En cas d‘utilisation d‘un ancrage au sol fixe,
l‘installation doit être réalisée par des personnes
spécialement formées à cette fin qui respectent les
consignes de montage fournies séparément.
• N‘utilisez pas de flamme nue à proximité ou
au-dessous du parasol.
• Ne suspendez aucun objet aux entretoises transver-
sales du parasol.
• Ne faites pas tomber le parasol ou ne le cognez
pas.
• Veillez à ce qu‘aucune personne ni aucun objet
ne se trouve dans la zone de mouvement lors de
l‘ouverture ou de la fermeture, faute de quoi cette
manipulation serait susceptible de causer des bles-
sures ou des dommages.
• !DANGER Fermez le parasol en cas de coup
de vent, de conditions météorologiques di-
ciles et/ou de chute de neige.
• Il est interdit de laisser ouverts les parasols sans
surveillance. Tout dommage éventuel ne sera pas
couvert par la garantie.
• Après avoir refermé le parasol, toujours le fixer avec
le sangle de fermeture cousue ou un autre système
de fixation approprié.
• Utilisez uniquement des accessoires ou des pièces
de rechange d‘origine.
• Il est interdit de procéder à des transformations du
produit et à des modifications techniques.

16 17
Click
Montage et mise en service
2
Poser le parasol par terre
Mettre le parasol à plat, sur une
surface propre. Comme il est très
lourd, se mettre à trois personnes
afin de pouvoir bien le tenir.
!
Attention: assurez-vous que les
crans d’arrêt soient encliquetés!
!
1. Fixez le mât inférieur dans le mât
supérieur
2. Encliquer les crans d’arret
Assemblez le parasol
3
Préparer la fixation au sol
Poids pour fixation au sol et résistance
au vent:
Taille Poids minimum
[cm] [kg]
40x40 x4 120
1. Assembler le support en croix
2. Placez la plaque de base et fixez-la
avec 4 vis à tête fraisée
3. Placer le tube sur le support en croix
4. Orienter le gabarit de trou / la position
5. Poser les 4 rondelles
6. Préassembler le tube de fixation
(M10×20mm)
7. Peser le support en croix avec des
poids.
4
40x40 x4 180 (400 x 400)
(350 x 350)
Contenu de la livraison :
- Mât supérieur avec toit
- Mât inférieur
- Mode d’emploi
En option:
- Support en croix avec tube, matériau de
montage, housse de protection
Déballer le parasol
1
Se débarrasser de l’emballage de
manière adéquate et le tenir hors de
portée des enfants. Ne pas mettre en
service un matériel défectueux. Le
signaler immédiatement au trans-
porteur s’il est abîmé.
!
4×
4×
Des supports au sol adaptés sont
disponibles auprès de votre reven-
deur SUNCOMFORT/GLATZ.
i
Posez le socle sur une surface plane
et stable.
Insérez le parasol dans le socle
5
1. Insérez le parasol dans le socle
2. Serrer le clamp du tube de base
3. Insérer le câble
4.2
4.3 … 4.6
4.1
5.1
5.3
5.2

18 19
1.3
1.4
1.5
Utilisation
1. Desserrer le câble
2. Fermer le parasol
Fermer le parasol
2
Maintenir le parasol le plus serré
possible.
!
1
1. Retirer la housse de protection
2. Desserrer la sangle
3. Ouvrir le parasol à l’aide du câble
4. Fixer le câble dans le collier de serrage
5. Enrouler du câble sur le taquet
Déployer le parasol
1. Retirer/enrouler les parties entoilées
2. Serrer la toile avec la sangle
3. Soulever la housse de protection
au-dessus de la toile et fermer la
Attacher/protéger la toile
3
GLATZ recommande en principe
l‘utilisation d‘une housse de protection
pour prolonger la durée de vie de la
toile, quand le parasol est fermé.
!
3.1
3.2
3.3
2.2
2.1
Poussoir
Housse
Embase de parasol
(en option)
Contrefiche
Mât Câble
Collier de serrage
Taquet
Sangle
1.1
1.2

20 21
Maintenance et entretien
• Laisser sécher le parasol lorsqu’il est entièrement déployé afin
d’éviter moisissures et décoloration.
• Une housse de protection protège bien le parasol et augmente sa
durée de vie.
• La housse de protection et la toile du parasol doivent être entière-
ment sèches avant d’être remises en place.
• Lorsque nécessaire: laver la housse de protection et la toile du para-
sol en utilisant de l’eau tiède et une éponge.
• Ne pas utiliser d’agent blanchissant ni d’objets tranchants pour ne
pas abîmer la toile.
• Contrôler toutes les vis de temps à autre, et les resserrer si néces-
saire.
• Si le parasol est placé à un endroit très exposé, il risque de s’abîmer
plus rapidement. Dans ce cas, nous préconisons un entretien plus
strict.
• Dans la plupart des cas, les parasols abîmés peuvent être réparés
par votre partenaire SUNCOMFORT/GLATZ. Utilisez exclusivement
des pièces de rechange d’origine SUNCOMFORT/GLATZ.
Démontez le parasol si vous prévoyez de ne pas l‘utiliser pendant
une période prolongée. AVERTISSEMENT! RISQUE DE BASCULEMENT.
RISQUE DE BLESSURE LIÉ À UN PARASOL EN TRAIN DE SE RENVERSER.
1Fermez et attachez le parasol de manière appropriée.
2Retirez le parasol du socle/de la douille à enfoncer en le soulevant,
puis couchez-le.
3Entreposez le parasol en position couchée avec tous ses acces-
soires dans un lieu à l‘abri de l‘humidité.
Démontage
Élimination
Éliminez le produit auprès d‘un centre de collecte et de recyclage
prévu à cette fin. Une élimination correcte du produit vous permet
de contribuer à prévenir des risques éventuels pour l‘environnement
et la santé qui sont susceptibles d‘être causés par un traitement
inapproprié des anciens appareils. L‘emballage est fabriqué à par-
tir de matériaux respectueux de l‘environnement que vous pouvez
éliminer auprès de vos centres de recyclage locaux. Le produit est
fabriqué à base de métal et d‘éléments synthétiques. Une élimina-
tion du produit au terme de sa durée de vie doit s‘eectuer dans le
cadre des prescriptions régionales en matière d‘environnement et
de déchets.
Garantie
Avant de renvoyer le produit, contactez votre partenaire
SUNCOMFORT/GLATZ. Le parasol est garanti 24 mois à compter de
la date d’achat. La garantie est caduque dans les cas suivants:
• Brutalité
• Utilisation et entretien du parasol non conformes.
• Dommages dus à des manipulations sans précautions
La tenue au vent d’un parasol déployé est limitée. Si plusieurs para-
sols sont en place, la distance entre eux doit être d’au moins
20 cm. De même, la distance entre le parasol et les murs doit être
d’au moins 20 cm.

22 23
Indice
Benvenuto 23
Accessori opzionali 23
Dati tecnici 23
Avvertenze di sicurezza 24
Montaggio e attivazione 26
Utilizzo 28
Cura e manutenzione 30
Smontaggio 30
Garanzia 31
Smaltimento 31
Il prodotto è un dispositivo destinato alla protezione del corpo uma-
no dai raggi solari. L'utilizzo del prodotto è consentito solo presso
abitazioni private e nell'ambito della ristorazione, oppure in ambienti
simili. L’apparecchio deve essere utilizzato soltanto conformemente
agli usi previsti. Ogni utilizzo diverso da quanto previsto nel presente
manuale, è considerato non conforme. Sono fatte salve le modifiche
dovute ai progressi tecnologici. Nelle presenti istruzioni d'uso, il mo-
dello Gastrofit viene definito anche "prodotto" o "ombrellone".
Utilizzo conforme
Benvenuti
Congratulazioni per l’acquisto del vostro nuovo ombrellone Ga-
strofit. Disponete ora di un ombrellone di alto pregio e qualità. Il
presente manuale accompagna il prodotto e contiene importanti
informazioni per gli utenti sulla sicurezza, l'utilizzo e lo smalti-
mento. Prima di utilizzare il prodotto, leggere tutte le informazioni
contenute nel manuale. Se utilizzato e conservato correttamente,
l'ombrellone Gastrofit funzionerà alla perfezione per molti anni.
Accessori opzionali
L'ombrellone prevede una gamma adatta di accessori. Richiedeteli
al vostro distributore SUNCOMFORT/GLATZ o informatevi sul sito
www.suncomfort.com.
Dati tecnici
Dimensioni
[cm]
350×350
Superficie
di base Peso della base
[m
2
] [kg]
12,3 120100
Altezza di
chiusura
[cm]
220
Altezza di
passaggio
[cm]
Dati senza base
277
400×400 16 18099 227 291
Altezza
complessiva
[cm]
Terminologia di avvertenza utilizzata
!PERICOLO Situazione di rischio diretto che può causare
lesioni gravi, anche mortali.
!ATTENZIONE Situazione di rischio potenziale che può causare
lesioni medio-lievi.
!SEGNALAZIONE Una situazione che può causare danni alle cose.

24 25
Avvertenze di sicurezza
LEGGERE ATTENTAMENTE TUTTE LE INDICAZIONI DI
SICUREZZA E ASSICURARSI DI AVERLE COMPRESE.
• Verificare che chiunque utilizzi il prodotto abbia letto
e osservi le avvertenze e le istruzioni per l’uso
fornite.
• Conservare tutte le indicazioni di sicurezza e le
istruzioni per utilizzo futuro. In caso di cessione del
prodotto, queste andranno consegnate al nuovo
proprietario o utilizzatore.
• Il produttore declina ogni responsabilità in caso di
danni materiali o lesioni riconducibili a un errato
utilizzo o all’inosservanza delle indicazioni di si-
curezza. In questi casi la garanzia legale perde
validità.
• I bambini non devono giocare con il prodotto.
• !PERICOLO Tenere i bambini lontani dai materiali
d’imballaggio: pericolo di soocamento. I bambini
non sono in grado di riconoscere adeguatamente i
potenziali pericoli. Questo prodotto non è un
giocattolo.
• L’utilizzo dell'apparecchio da parte di bambini a
partire dagli 8 anni e da persone con ridotte
capacità fisiche, sensoriali o mentali o con
esperienza e conoscenza inadeguate, è previsto
solo con supervisione o istruzione iniziale
sull’utilizzo dell’apparecchio da parte di chi è
responsabile della loro sicurezza e a fronte di
spiegazione degli eventuali pericoli collegati. Gli
interventi di pulizia e manutenzione non possono
essere svolti da bambini senza sorveglianza.
• Non utilizzare il prodotto in caso di mancanza di
concentrazione / attenzione e/o sotto l’eetto di
stupefacenti, alcol o farmaci.
• Il prodotto va fissato in una base o in un manicotto
da interro con ancoraggio fisso.
• Per utilizzare una base, tenere presente il peso
minimo della stessa. Per ulteriori informazioni
rivolgersi direttamente a SUNCOMFORT/GLATZ o
a un rivenditore specializzato.
• Se si utilizza un ancoraggio fisso al suolo,
l’installazione deve essere eseguita da personale
specificatamente addestrato e istruito
conformemente a quanto indicato nelle istruzioni di
montaggio separate.
• Non appendere oggetti alle stecche trasversali
dell’ombrellone.
• Non far cadere o urtare il prodotto.
• Verificare che non siano presenti persone o oggetti
nella zona di movimento per l'apertura o la
chiusura. In caso contrario, si possono
verificare lesioni o danni.
• !PERICOLO Chiudere l'ombrellone in caso di
aumento del vento, di temporali e/o neve.
• Non lasciare incustoditi gli ombrelloni aperti.
Eventuali danni non sono coperti dalla garanzia.
• Legare sempre gli ombrelloni chiusi con i lacci di
chiusura cuciti o con altro sistema di fissaggio
adeguato.
• Usare solo accessori e ricambi originali.
• Non è consentito modificare il prodotto né
apportare modifiche tecniche.

26 27
2
1
4×
4×
3
Click
5
4.2
4.3 … 4.6
4.1
4
5.1
5.3
5.2
Contenuto:
- Montante superiore con tetto
dell'ombrellone
- Montante inferiore
- Istruzioni per l'uso
Opzionale:
- Supporto a croce con tubo verticale,
materiale di montaggio, fodera di
protezione
Disimballaggio dell'ombrellone
Smaltire adeguatamente il materiale di
imballaggio e tenerlo fuori dalla portata
dei bambini. Non utilizzare il prodotto se
è difettoso. In caso di danni, informare
immediatamente il trasportatore
!
Montaggio e attivazione
Deporre l’ombrellone
Deporre l’ombrellone con cautela su
una superficie pulita e piana. L'om-
brellone è molto pesante. Lavorare
in tre persone e tenere ben saldo
l'ombrellone.
!
Attenzione: Verificare che i perni di
bloccaggio siano agganciati
!
1. Inserire il montante inferiore nel
montante superiore
2. Agganciare i perni di bloccaggio
Assemblaggio dell'ombrellone
I dispositivi di fissaggio al suolo
adatti sono disponibili presso il
distributore SUNCOMFORT/GLATZ.
i
Collocare la base su un fondo stabile.
Inserimento dell'ombrellone
nella base
1. Inserimento dell'ombrellone nella
base
2. Serrare il dispositivo di fissaggio
della base
3. Inserire il comando a cavo
flessibile
Preparazione del fissaggio al suolo
Dimensioni Peso min.
[cm] [kg]
40x 40x4 120
Pesi per il fissaggio al suolo
1. Assemblare il supporto a croce
2. Posizionare la piastra di base e fissarla
con le 4 viti a testa svasata
3. Poggiare il tubo verticale sul dispositivo
di fissaggio al suolo.
4. Orientare i fori / la posizione
5. Inserire le 4 rondelle
6. Premontare il tubo verticale con le 4 viti
di fissaggio(M10 × 20 mm)
7. Applicare dei pesi sul supporto a croce
40x 40x4 180 (400 x 400)
(350 x 350)

28 29
1.3
1.4
1.5
2
1
3
3.1
3.2
3.3
2.2
2.1
1.1
1.2
Uso
Cilindro di
scorrimento
Telo di
copertura
Dispositivo di fissaggio
dell'ombrellone (opzionale)
Stecche
Palo Comando a cavo
flessibile
Dispositivo di fissaggio
Galloccia
1. Rimuovere la fodera di protezione
2. Slacciare i lacci di chiusura
3. Aprire l'ombrellone agendo sul
comando a cavo flessibile
4. Assicurare il comando a cavo flessibile
nel dispositivo di serraggio
5. Avvolgere il comando a cavo flessibile
sulla galloccia
Apertura dell'ombrellone
Lacci di chiusura
1. Allentare il comando a cavo flessibile
2. Chiudere l’ombrellone
Chiusura dell’ombrellone
Chiudere l’ombrellone mantenen-
dolo il più compatto possibile.
!
1. Estrarre e avvolgere i lembi di stoa
2. Assicurare l'ombrellone con i lacci di
chiusura
3. Applicare dall'alto la fodera di prote-
zione sull'ombrellone e chiuderla
Chiusura / protezione
dell’ombrellone
Per prolungare la durata del telo di
copertura, GLATZ consiglia in ge-
nerale l’uso di una fodera protettiva
quando l'ombrellone è chiuso.
!

30 31
Cura e manutenzione
• Far asciugare l'ombrellone aperto, per evitare la formazione di
mua e lo scolorimento.
• La fodera di protezione protegge l'ombrellone e ne prolunga la
durata.
• Inserire la fodera di protezione solo sull'ombrellone asciutto.
• Se necessario, pulire la fodera di protezione e il telo di copertura
dell'ombrellone con acqua tiepida, utilizzando una spugna.
• Non utilizzare candeggianti né oggetti appuntiti, per non danneg-
giare il telo di copertura.
• Verificare regolarmente la presenza di viti allentate ed eventual-
mente serrarle.
• Se l'ombrellone viene collocato il posizione molto esposta, bisogna
prevedere un'usura maggiore. In questi casi, si consiglia una mag-
giore cura e manutenzione.
• Nella maggior parte dei casi, gli ombrelloni difettosi vengono ripa-
rati dal rivenditore SUNCOMFORT/GLATZ. Utilizzare esclusivamen-
te ricambi originali SUNCOMFORT/GLATZ.
Smontare l'ombrellone in caso di inutilizzo prolungato.
AVVERTENZA! PERICOLO DI RIBALTAMENTO. PERICOLO DI LESIONI
DOVUTE AL RIBALTAMENTO DELL’OMBRELLONE.
1Chiudere adeguatamente e legare l'ombrellone.
2Sollevare l'ombrellone dalla base/dal manicotto da interro e
riporlo.
3Conservare in posizione orizzontale l'ombrellone con tutti gli
accessori in un luogo asciutto.
Smontaggio
Smaltimento
Smaltire il prodotto presso un apposito centro di raccolta per il
riciclo. Il corretto smaltimento del prodotto contribuisce a evitare i
potenziali rischi per l'ambiente e la salute che possono derivare da
una gestione impropria di apparecchiature obsolete. Il riutilizzo dei
materiali contribuisce al mantenimento delle risorse naturali. L'im-
ballo è realizzato con materiali ecosostenibili che possono essere
smaltiti nelle attrezzature di riciclo locali. Il prodotto è costituito di
metallo e parti in plastica. Lo smaltimento a fine vita deve avvenire
conformemente alle prescrizioni regionali ambientali e in materia
di rifiuti.
Garanzia
Prima di spedire il prodotto, contattare il rivenditore SUN-
COMFORT/GLATZ. La garanzia dell'ombrellone è valida per 24
mesi dalla data di acquisto. La garanzia decade nei seguenti casi:
• Atti violenti esterni
• Utilizzo e manutenzione dell'ombrellone impropri
• Danni per cause di forza maggiore
La garanzia in caso di vento con ombrellone aperto è limitata. In
caso di più ombrelloni, mantenere una distanza minima di 20 cm
tra 2 ombrelloni. La stessa distanza di 20 cm deve essere mante-
nuta tra l'ombrellone e la parete.

32 33
Content
Welcome! 33
Optional accessories 33
Technical data 33
Safety information 34
Installation and set-up 36
Use 38
Maintenance and care 40
Disassembly 40
Warranty 41
Disposal 41
Welcome!
Congratulations on buying your new Gastrofit. You have acquired a
high quality sunshade. These instructions are an integral part of the
product. They contain important information about safety, use and
disposal for users of the product. Please make yourself familiar with
all the information specified before using the product. If you follow
correct use and care, the Gastrofit will serve you well for years to
come.
This product serves as equipment for protecting the human body
from solar radiation. The product may only be used in private house-
holds, in catering and hotels or in comparable environments. The
product may only be used according to these instructions for use. Any
use other than as described in these instructions for use is considered
incorrect use. The right of modification resulting from technical pro-
gress is reserved. In these instructions Gastrofit is also referred to as
the «product» or «sunshade».
Intended Use
Warning words used
!DANGER immediately dangerous situation, which could
lead to death or severe injuries.
!CAUTION potentially dangerous situation which could result
in minor or moderate injury.
!NOTICE a situation which could lead to property damage.
Optional accessories
There is widely varied range of accessories for your sunshade.
Ask your SUNCOMFORT/GLATZ dealer about them, or visit
www.suncomfort.com.
Technical data
Size
[cm] Area Base
weight
[m
2
][kg]
Closing
height
[cm] Clearance [cm]
Total
height
[cm]
350×350 12.3 120100 220
Details without base.
277
400×400 16 18099 227 291

34 35
Safety information
READ OVER ALL SAFETY INSTRUCTIONS CAREFULLY
AND ENSURE THAT YOU UNDERSTAND THEM.
• Ensure that every person that uses this product
has read these warnings and instructions and
complies with them.
• Save all safety information and instructions for fu-
ture use. They must be given to subsequent users
of the product.
• The manufacturer is not liable for material dam-
ages or injuries which are caused by incorrect
use or non-compliance with safety instructions. In
such situations the warranty will become void.
• Children must not play with the product.
• !DANGER Always keep children away from pack-
ing material - this poses a risk of suocation.
Children underestimate dangers. This product
is not a toy. Children aged 8 years or over and
persons with reduced physical, sensory or mental
capabilities, lack of experience or knowledge may
only use the product if they are supervised by a
person who is responsible for their safety or if they
have been shown how to use the product safely
and they have understood the risks inherent in its
use. Cleaning and maintenance tasks may not be
carried out by children without supervision.
• Do not use the product where concentration/at-
tention is lacking or under the influence of drugs,
alcohol or medication.
• The product must be positioned in a base or
ground socket with fixed anchorage.
• When using a base, the minimum weight of the
base is to be taken into consideration. Further in-
formation can be obtained from SUNCOMFORT/
GLATZ or the retailer.
• When using a fixed ground anchorage, the in-
stallation must be carried out by specially trained
persons in accordance with the separate assem-
bly instructions.
•Do not light an open flame near or under the sun-
shade.
• Do not hang any objects from the sunshade’s sup-
porting rods.
• Do not let the product fall or be hit.
• When opening/closing, ensure that no persons/
objects are in the area of movement. Otherwise
injuries/damages could occur.
• !DANGER Close the sunshade in rising
wind, stormy weather and/or snow.
• Unsupervised sunshades may not be left open.
Any possible damages do not fall under the war-
ranty.
• Always secure closed sunshades with the sewn-on
closing strap or a suitable securing system.
• Use only original accessories/replacement parts.
• Changes to the product and technical modifica-
tions are not permitted.

36 37
Click
Installation and start-up
2
Placing the sunshade down
Carefully place the sunshade on
a clean, horizontal surface. The
sunshade is very heavy. Work in a
threesome and hold the sunshade
securely.
!
Caution: Ensure that the ratchet
pins have clicked into place!
!
1. Fasten the lower pole into the top
pole
2. Click ratchet pins into place
Put the sunshade together
3
Suitable floor mounts are available
from your SUNCOMFORT/GLATZ
dealer.
i
Set up base on even and stable
surface.
Place sunshade in base
5
1. Place sunshade in base
2. Tighten the base tube clamp
3. Insert cable
Prepare the floor fastening
Floor fastening weights and wind
resistance
Size minimum weight
[cm] [kg]
40x40 x4 120
1. Mount cross base
2. Place the base plate and fix it with 4
countersunk screws
3. Place stand pipe on cross base
4. Adjust holes/position
5. Place 4 washers in position
6. Pre-assemble standpipe with
4 round-headed screws (M10 × 20mm)
7. Weigh down the cross base with
weights
4
40x40 x4 180 (400 x 400)
(350 x 350)
Supplied with:
- Upper pole with sunshade canopy
- Lower pole
- Operating instructions
Optional:
- Cross base with stand pipe, mounting
material, protective cover
Unpacking the sunshade
1
Dispose of packaging material proper-
ly and keep away from children.
Do not make use of defective material.
In the event of any damage, inform the
transport service provider immediately.
!
4×
4× 4.2
4.3 … 4.6
4.1
5.1
5.3
5.2

38 39
1.3
1.4
1.5
Use
1. Loosen the cable
2. Closing the sunshade
Closing the sunshade
2
Keep the sunshade as compact as
possible.
!
1
1. Remove protective cover
2. Loosen ribbons
3. Open parasol with the help of the
cable
4. Secure cable in clamp
5. Wind up the cable on the cleat
Opening the sunshade
1. Pull out / wrap fabric segments
2. Secure the sunshade with ribbons
3. Lift the protective cover above the
sunshade section and close
Bind/protect the sunshade
3
To extend the service life of the cover-
ing material, GLATZ strongly recom-
mends the use of a protective sleeve
when the sunshade is closed.
!
3.1
3.2
3.3
2.2
2.1
Slider
Cover
Base (optional)
Ribs
Mast Cable
Clamp
Cleat
Ribbons
1.1
1.2
