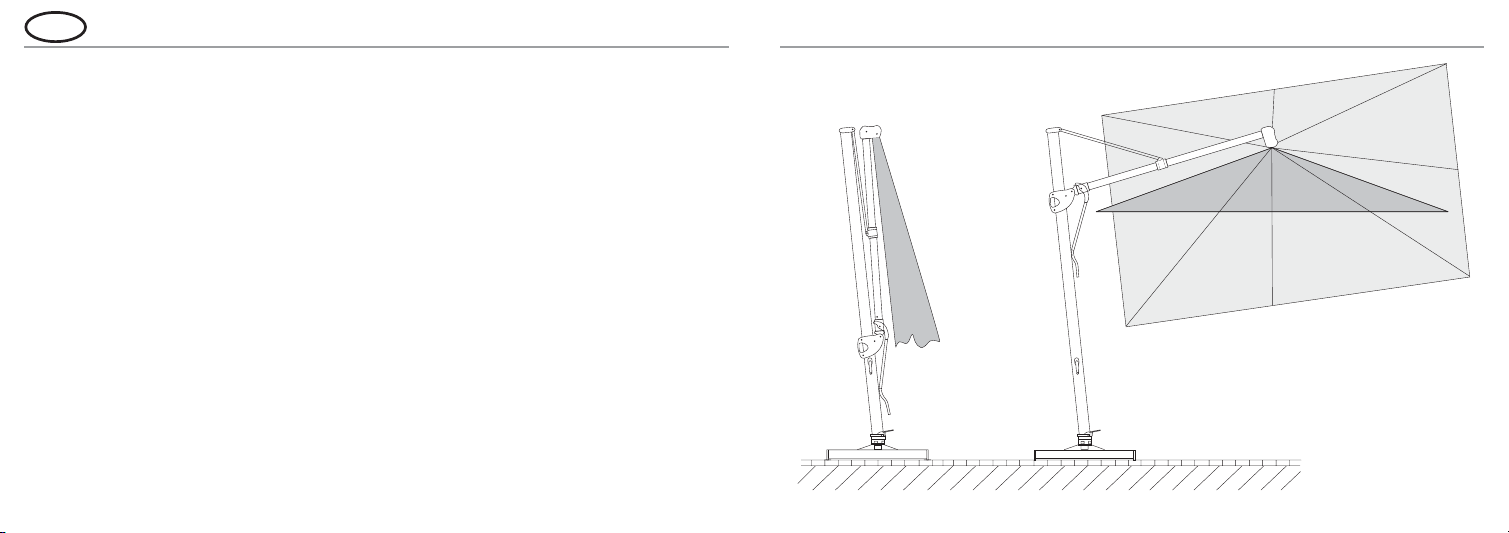

Glatz Sombrano S+ User manual

Sombrano®
Bedienungsanleitung und Optionen / Mode d‘emploi et options
Istruzioni per l‘uso e opzioni / Operating instructions and options
Modo de empleo y opciones / Handleiding en opties

Bei auffrischendem Wind Schirm schliessen.
Unbeaufsichtigte Schirme dürfen nicht geöffnet bleiben.
Da Glatz die ordnungsgemässe Behandlung des Schirmes nicht beeinflussen kann, fallen allfällige
Scheuerschäden am Stoff und Windschäden nicht unter die Gewährleistung!
Lorsque le vent fraîchit, il faut fermer le parasol.
Les parasols ne doivent pas rester déployés sans surveillance.
Etant donné que Glatz ne peut pas suivre de près l’emploi correct du parasol, des dégâts éventuels
dus à l’abrasion ou causés par le vent ne sont pas couverts par notre garantie!
Quando il vento aumenta occorre chiudere l’ombrellone.
Ombrelloni incustoditi non devono rimanere aperti.
Visto che Glatz non può seguire da vicino l’uso corretto dell’ombrellone, eventuali danni al tessuto,
causati da fenomeni d’abrasione, o danni dovuti al vento non sono coperti da garanzia!
Whenever the wind speed increases, the sunshade needs to be closed.
Never leave open sunshades unattended.
As Glatz has no means of surveying the correct use of the sunshade, possible fabric abrasion
damages and/or wind damages are not covered by our guarantee!
Si se levanta un fuerte viento, cerrar la sombrilla.
No dejar abierta la sombrilla cuando no se está presente.
¡Dado que Glatz no puede influir en una utilización correcta de la sombrilla, los eventuales daños por
roces en el tejido o los causados por el viento no están cubiertos por las prestaciones de la garantía!
Bij opkomende wind parasol sluiten.
Onbeheerde parasols mogen niet geopend blijven staan.
Gezien Glatz geen invloed heeft op het juiste gebruik van de parasol, valt eventuele slijtageschade
van het doek en winterschade niet onder de garantie!
Technische Daten / Caractéristiques techniques / Dati tecnici / Technical data / Datos técnicos / Technische data
Versandmasse: / Dimensions d’emballage: / Misure d’ingombro: / Shipment measures: / Volumen del envío: / Verzendmaten:
ca. /env. / abt. /approx. / aprox.
52 x 22 x 280 cm (ø 350, 300 x 300)
ca. /env. / abt. /aprox.
52 x 22 x 305 cm (ø 400, 350 x 350)
Gewichte: / Poids: / Pesi: / Weights: /Peso:/Gewichten:
ca. / env. / abt. /approx. / aprox.
34 kg netto / net / neto (ø 350, 300 x 300),
ca. / env. / abt. /approx. / aprox.
38 kg brutto / brut / lordo / gross / bruto (ø 350, 300 x 300)
ca. / env. / abt. /approx. / aprox.
36 kg netto / net / neto (ø 400, 350 x 350),
ca. / env. / abt. /approx. / aprox.
40 kg brutto / brut / lordo / gross / bruto (ø 400, 350 x 350)

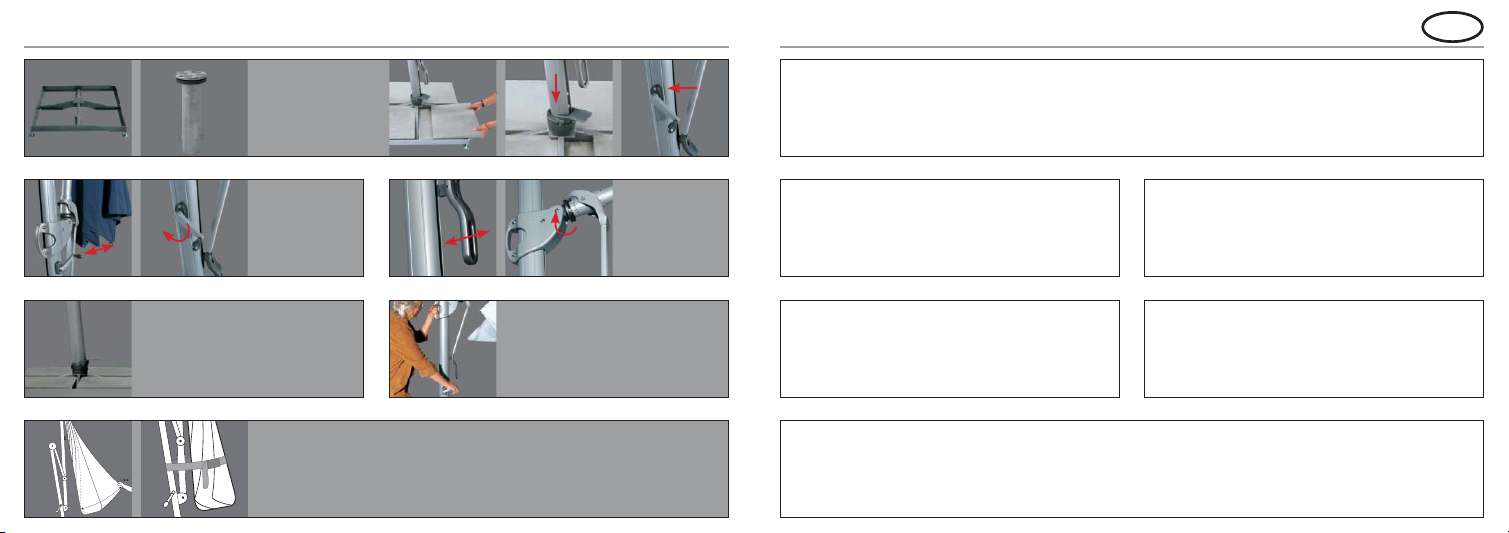

1. Montage
a) Kugelgelagerter Drehfuss auf Flansch des Sockels oder der Boden-
hülse aufschrauben.
b) Beschwerungsplatten in Sockel einlegen.
c) Mast auf den Anschlussstutzen des kugelgelagerten Drehfusses
aufsetzen und verschrauben.
d) Kurbel auf Sechskant stecken und mit der Stiftschraube fixieren.
2. Bedienung/Öffnen
a) Lösen Sie den Bindegurt und spreizen Sie Stoff und Streben leicht
auseinander.
b) Beim Drehen der Kurbel führt der Schirm die Öffnungs- und Ausfahr-
bewegung simultan aus. Schirm immer ganz öffnen und spannen.
3. Schirmneigung verstellen
a) Am geöffneten Schirm Lenkstange aus der Mastnute herausziehen.
b) Mit der voll herausgezogenen Lenkstange gewünschte Schirmnei-
gung vorwählen und einrasten lassen. Eingerastete Lenkstange
zum Mast zurückschwenken und mit dem Clip in der Mastnute
festklemmen.
4. Schirm um Mastachse drehen
a) Pedal des Drehfusses niedertreten. Schirm am Mast drehen. In der
gewünschten Drehstellung das Pedal loslassen.
5. Schirm schliessen
a) Mit der einen Hand Getriebekurbel drehen und mit der anderen
Hand Tragarmwagen nach unten führen (Schliess- und Einfahrbe-
wegung erfolgen simultan).
6. Korrektes Aufwickeln
a) Nach dem Schliessen des Schirms alle Stoffbahnen einzeln und
vollständig zwischen den Streben hervorziehen. Die Stoffbahnen
lagenweise eng um das Schirmteil aufwickeln.
b) Mit dem Bindegurt die aufgewickelten Stoffbahnen umbinden und
anschliessend das Schirmteil am Mast befestigen.
DE
1. a) a) b) d)
2. a) b) 3. a) b)
4. a) 5. a)
6. a) b)
c)

Lieferumfang
• Schirm mit Drehfuss
• Kurbel
• Bindegurt oder
angenähte Kordel
• Schutzhülle
• 5 Befestigungsschrauben
mit Unterlegescheiben
• Montagewerkzeug (4-teilig)
Optionen
• Diverse Schirmsockel
• Bodenhülse zum Einbetonieren
• Bodenplatte
• Mauerkonsole
• Beleuchtung
Bestimmungsgemässe Verwendung
Sombrano®ist ausschliesslich als wetterbeständiger Sonnenschutz zu
verwenden. Die Windsicherheit des aufgespannten Schirmes ist begrenzt.
Sicherheit
• Die Schutzwirkung gegen gefährliche UV-Strahlung ist je nach
Umgebung unterschiedlich. Allenfalls sind zusätzliche Massnahmen
nötig um Ihre Haut zu schützen.
• Bei auffrischendem Wind oder nahenden Sturmböen Schirm
schliessen. Den Schirm nicht im Wind flattern lassen, da sonst
Stoffschäden entstehen können.
• Unbeaufsichtigte Schirme dürfen nicht geöffnet bleiben. Allfällige
Schäden fallen nicht unter die Gewährleistung.
• Beachten Sie, dass sich keine Personen oder Gegenstände im
Bereich der auszuführenden Bewegung befinden, wenn Sie den
Schirm bedienen. Andernfalls könnte dies zu Verletzungen oder
Sachschäden führen.
• Die Verankerung muss auf die entsprechende Schirmgrösse abge-
stimmt sein.
Wartung und Pflege
• Nassen Schirm aufgespannt trocknen lassen.
• Schutzhülle nur an trockenem Schirm anbringen.
• Schirm trocken lagern.
• Wenn nötig, reinigen Sie den Stoff mit handwarmem Wasser,
Feinwaschmittel und Schwamm. Bei Bedarf kann der Stoff mit
fluorhaltigem Spray nachimprägniert werden.
• Allfällige Gleitspuren am Alu-Gestänge feucht abwischen.
• Defekte Schirme können in den meisten Fällen bei Ihrem Glatz-
Partner repariert werden. Verwenden Sie stets Original Ersatzteile
von Glatz.
Lebensdauer
Bei ordnungsgemässer Bedienung und Pflege werden Sie über viele
Jahre Freude an Ihrem Sombrano®haben.
Der Schirm besteht aus Metall- und Kunststoffteilen. Die Entsorgung
am Ende der Lebensdauer ist gemäss den regionalen Umwelt- und
Entsorgungsbestimmungen vorzunehmen.
DE

1. Installation
a) Screw the turnable ball-bearing base onto the sunshade base flange
or the ground socket.
b) Put the add-on weights into the base.
c) Place the pole onto the connecting piece of the ball-bearing base
and screw it tightly.
d) Stick the crank on the hexagon and fix it by means of the stud.
2. Operation/Opening
a) Undo the binding belt, move the fabric and slightly separate the rods.
b) Turn the hand crank, and the sunshade will open and extend simul-
taneously. Make sure that the canopy opens completely and that it
is always perfectly tensioned.
3. Canopy inclination adjusment
a) Be sure that the sunshade is open. Then pull the tilting rod out of the pole groove.
b) Once the tilting rod has been pulled out completely, pre-select the desired
canopy inclination and let it engage. Move the engaged tilting rod back to the
pole, insert it again into the groove and secure it with the corresponding clip.
4. Canopy rotation around the pole axis
a) Push down the pedal of the turnable pressure foot. Turn the canopy
on the pole to the desired position and let the pedal go.
5. Sunshade closing
a) Turn the drive crank with one hand and slide the free-arm bracket
down with the other hand (the closing and retracting movements
are carried out simultaneously).
6. Correct rolling up
a) Once the sunshade is closed, the single fabric panels have to be
pulled out completely and individually so that they are no longer
positioned between the rods. Roll up the fabric panels tightly in
layers around the sunshade canopy.
b) Use the binding belt to tie down the rolled up fabric panels and,
afterwards, fix the canopy to the pole.
GB
1. a) a) b) d)
2. a) b) 3. a) b)
4. a) 5. a)
6. a) b)
c)

Standard equipment
• Sunshade with turnable
pressure foot
• Crank
• Binding belt or sewed on cord
• Protective cover
• 5 fastening screws with washers
• Assembly tool (4 pieces)
Correct use according to our instructions
The Sombrano®may be used as a weatherproof sun protection system
only. The wind safety of the open sunshade is limited.
Safety regulations
• The protection effects against the harmful UV irradiation are largely
dependent on local conditions. Additional measures might be
necessary to protect your skin.
• In case of freshening winds or imminent gale-like winds or gusts,
the sunshade needs to be closed. The sunshade must not be allowed
to flap in the wind. Otherwise, the fabric could get damaged.
• Never leave open sunshades unattended. Possible damages are not
covered by our guarantee.
• When operating the sunshade, make sure that no persons and/or
objects are within reach of the moving parts. Otherwise, physical
injuries and/or material damages might be caused.
• The anchorage must suit the corresponding sunshade size.
Maintenance and care
• Open the wet sunshade to dry.
• Put the protective cover only on a dry sunshade.
• Store the dry sunshade in a sheltered place.
• If necessary, clean the fabric with lukewarm water, mild-action
detergent and a sponge. In case of need, treat the fabric surface
with a fluor-containing impregnating spray.
• Possible slide marks on the aluminium bars may be wiped off with
a wet cloth.
• Most of the defective sunshades can be repaired by your Glatz
partner. Use only original Glatz spare parts.
Lifespan
Proper care and regular maintenance make sure that your Sombrano®
will give you lots of joy for many years.
The sunshade consists of metal and synthetic pieces. The disposal at
the end of the lifetime has to be carried out according to the regional
rules governing such matters as environment and disposal methods.
GB
Options
• Various sunshade bases
• Ground socket (to cement in)
• Ground plate
• Wall clamp
• Lighting

1. Montage
a) Visser le pied pivotant sur la bride de la base ou sur la douille à
enfoncer.
b) Insérer les plaques de charge dans la base.
c) Poser le mât sur le raccord du pied pivotant et visser.
d) Placer la manivelle sur l’élément à six pans tout en la fixant à l’aide
du goujon.
2. Maniement/Ouverture
a) Détacher la sangle et écarter légèrement le tissu et les baleines.
b) En tournant la manivelle, le parasol effectue simultanément les
mouvements d’ouverture et d’extension. Veiller à ce que le parasol
soit toujours complètement ouvert et la toile bien tendue.
3. Réglage de l’inclinaison
a) Ouvrir le parasol et sortir la tige directrice de la rainure pratiquée dans le mât.
b) Se servir de la tige directrice complètement retirée pour présélectionner et fixer
l’angle d’inclinaison. Tige directrice encliquetée à reporter vers le mât, pousser
dans la rainure du mât et fermer à l’aide du clip de serrage.
4. Rotation du parasol autour du mât
a) Pousser la pédale du pied pivotant vers le bas. Tourner le parasol
autour du mât. Une fois arrivé dans la position de rotation souhai-
tée, il faut dégager le pied de la pédale.
5. Fermeture du parasol
a) Tourner la manivelle manuelle de l’engrenage avec une main et
porter le chariot du bras libre vers le bas avec l’autre main (les
opérations de fermeture et de rentrée se déroulent simultanément).
6. Enroulement correct
a) Après la fermeture du parasol, il faut faire sortir toutes les bandes
de tissu en les retirant individuellement et complètement de la
structure des baleines. Ensuite, rouler les bandes de tissu couche
par couche étroitement autour du toit du parasol.
b) Lier les bandes de tissus enroulées à l’aide de la sangle et ensuite
fixer le toit du parasol au mât.
FR
1. a) a) b) d)
2. a) b) 3. a) b)
4. a) 5. a)
6. a) b)
c)

Equipement standard
• Parasol avec pied pivotant
• Manivelle
• Sangle ou cordelette cousue
• Housse de protection
• 5 vis de serrage avec rondelles
• Outil de montage (4 pièces)
Options
• Diverses bases pour parasols
• Douille à enfoncer dans le
béton
• Plaque de fond
• Console murale
• Eclairage
Utilisation conforme aux dispositions
Le Sombrano®doit être utilisé exclusivement comme moyen de protec-
tion solaire résistant aux intempéries. La résistance du parasol ouvert
contre le vent est limitée.
Normes de sécurité
• L’efficacité de la protection contre les rayons UV dangereux dépend
largement de la situation locale. Au besoin, des mesures ultérieures
pourraient s’imposer pour protéger votre peau.
• Fermer le parasol en cas de renforcement du vent ou menace de
rafales imminentes. Ne pas laisser flotter la toile au gré du vent.
Faute de quoi, la toile risque d’être endommagée.
• Ne pas laisser un parasol déployé sans surveillance. D’éventuels
dégâts sont exclus de la garantie.
• Lors du maniement du parasol il faut s’assurer qu’aucune personne
ni objet ne se trouvent dans les environs. On pourra ainsi éviter
d’éventuels dommages corporels et/ou matériels.
• L’ancrage doit s’accorder à la taille du parasol correspondant.
Maintenance et entretien
• Déployer le parasol mouillé pour le séchage.
• Mettre la housse de protection seulement sur un parasol sec.
• Laisser sécher le parasol avant son entreposage.
• Nettoyer le tissu, si nécessaire, à l’eau tiède, avec une lessive pour
tissus délicats et une éponge. Au besoin, appliquer ensuite sur le
tissu un spray imperméabilisant au fluor.
• Eliminer d’éventuelles traces de glissement le long des barres en
aluminium en utilisant un chiffon humide.
• La réparation des parasols défectueux peut être effectuée, dans la
plupart des cas, par votre partenaire Glatz. N’utiliser que des pièces
de rechange originales Glatz.
Durée
En suivant attentivement les instructions en matière de maintenance et
d’entretien, vous pourrez passer des moments inoubliables à l’abri du
Sombrano®pendant de nombreuses années.
Le parasol est composé de pièces en métal et matière synthétique.
L’élimination de ce moyen de protection solaire, une fois terminé son
service, devra se faire dans le respect des dispositions régionales sur
l’environnement et l’élimination des déchets.
FR

1. Montaggio
a) Avvitare il piede rotante su cuscinetto a sfere sulla flangia della
base o sulla capsula da incassare.
b) Inserire le piastre peso nella base.
c) Infilare il palo nel manicotto di raccordo del piede rotante su cusci-
netto a sfere e avvitare.
d) Inserire la manovella nell’apposito inserto esagonale e fissare con
l’asticina a vite.
2. Uso /Apertura
a) Aprire la cintura e allargare leggermente il tessuto e le stecche.
b) Girando la manovella, l’ombrellone esegue simultaneamente i movi-
menti d’apertura e d’uscita. Aprire e tendere l’ombrellone sempre in
modo completo.
3. Regolazione dell’inclincazione dell’ombrellone
a) Far uscire l’asta di guida dalla scanalatura praticata nel palo, ad ombrellone
aperto.
b) Preselezionare l’inclinazione dell’ombrellone desiderata, utilizzando l’asta di
guida completamente levata, e far scattare. Riportare l’asta di guida innestata
verso il palo bloccandola con l’apposito fermaglio nella scanalatura del palo.
4. Rotazione dell’ombrellone intorno all’asse del palo
a) Spingere il pedale del piede rotante. Girare l’ombrellone sul palo e
staccare il pedale nella posizione di rotazione richiesta.
5. Chiusura dell’ombrellone
a) Girare la manovella d’ingranaggio con una mano e portare verso il
basso la slitta del braccio libero usando l’altra mano (i movimenti
di chiusura e di rientro avvengono simultaneamente).
6. Avvolgimento corretto
a) Dopo la chiusura dell’ombrellone occorre liberare singolarmente tutti
i pannelli di tessuto fra le stecche, tirandoli verso l’esterno. Avvolge-
re i pannelli di tessuto strettamente attorno al tetto dell’ombrellone,
sovrapponendoli a strati.
b) Legare i pannelli di tessuto avvolti con l’impiego della cintura e
successivamente fissare il tetto dell’ombrellone al palo.
I
1. a) a) b) d)
2. a) b) 3. a) b)
4. a) 5. a)
6. a) b)
c)

Equipaggiamento standard
• Ombrellone con piede rotante
• Manovella
• Cintura o legaccio cucito
• Fodero di protezione
• 5 viti di fissaggio con rondelle
• Utensili per il montaggio
(4 pezzi)
Opzioni
• Diverse basi per ombrellone
• Capsula da incassare nel
cemento
• Piastra di fondazione
• Morsetto murale
• Illuminazione
Impiego secondo le istruzioni
Il Sombrano®è utilizzabile unicamente come strumento di protezione
solare resistente alle intemperie. La sicurezza antivento dell’ombrellone
aperto è limitata.
Norme di sicurezza
• L’effetto protettivo contro l’irradiazione UV pericolosa varia a secon-
da della situazione ambientale. All’occorrenza s’impongono ulteriori
accorgimenti per la protezione della pelle.
• In caso di rafforzamento dei venti o in presenza di imminenti raf-
fiche di vento, occorre chiudere l’ombrellone. Non lasciar sventolare
l’ombrellone per evitare danni al tessuto.
• Non lasciare aperti gli ombrelloni incustoditi. Eventuali danni
conseguenti non sono coperti da garanzia.
• Verficare attentamente che non ci siano persone o oggetti nell’area
interessata dai movimenti in corso d’esecuzione. Caso contrario, si
corre il pericolo di causare danni alle persone o alle cose.
• L’ancoraggio deve corrispondere alle dimensioni del relativo ombrel-
lone.
Pulizia e manutenzione
• Aprire l’ombrellone bagnato e farlo asciugare.
• Mettere il fodero di protezione solo sugli ombrelloni asciutti.
• Quindi custodire l’ombrellone in un luogo asciutto.
• Se necessario, pulire il tessuto con acqua tiepida, detersivo per
capi delicati e una spugna. Successivamente il tessuto può essere
impregnato con uno spray al fluoro.
• Eliminare con un panno umido eventuali tracce di scorrimento
sull’armatura in alluminio.
• Ombrelloni difettosi possono essere riparati, nella maggior parte dei
casi, dal vostro rivenditore Glatz. Utilizzare sempre pezzi di ricambio
originali Glatz.
Durata
Interventi di manutenzione e pulizia ad intervalli regolari, secondo le
relative istruzioni, fanno sì che possiate utilizzare il vostro Sombrano®
con grande gioia durante tanti anni.
L’ombrellone è composto da pezzi in metallo e materia sintetica. Lo
smaltimento dell’ombrellone, una volta terminato il suo servizio, dovrà
essere effettuato secondo le disposizioni locali vigenti nell’ambito della
tutela dell’ambiente e dello smaltimento.
I
