GOAL ZERO SWITCH 10 User manual

1

1
Table of Contents
Get To Know Your Gear 2
Charge It 3
Solar Ready™ 3
Charge Your Gear 4
Flashlight Tool 4
Flashlight 4
Fan Tool 5
Replaceable Battery 5
Troubleshooting 5
Technical Specifications 6
Español 7-11
Français 12-16
Deutsch 17-21
Italiano 22-26
Nederlands 27-31
󰭚󰲡󳀓 32-36
󰫼 37-41

2

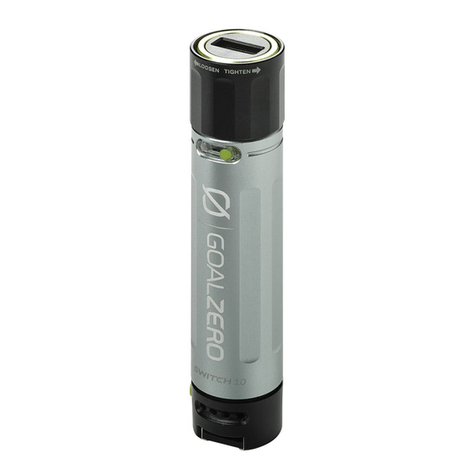

GET TO KNOW YOUR GEAR
Metal Collar
Built-In
Flashlight
Flip-out
Charging Tip
USB Output
Flip-out Charging Tip
Battery
Indicator Light
Micro-USB Charging Cable
Flashlight Tool
Beam
Adjustment
On/Off
Button
Fan Tool
(Two Pieces)
On/Off
Button
Goal Zero Switch 10 is engineered to charge quickly from Goal Zero’s Nomad® Solar Panels.
1. Using the flip-out charging USB tip, plug Goal Zero Switch 10 into the USB port on the back
of the Nomad panel.
2. Know it’s charging when the blue lights illuminate and flash.
3. Goal Zero Switch 10 is ready to go when all lights are illuminated and holding steady.
CHARGE IT
1. Using the flip-out charging USB tip, plug Goal Zero Switch 10 into any live USB port and
charge up in 4 hours.
2. Know it’s charging when the blue indicator lights illuminate and flash.
3. Goal Zero Switch 10 is ready to go when all lights are illuminated and holding steady.
Goal Zero Switch 10 allows for pass-through power so you can charge your gear and
Goal Zero Switch 10 at the same time.
Check the battery level of Goal Zero Switch
10 by pressing the button next to the
indicator lights.
4 Hrs 1 Recharge
Goal Zero
Switch 10
USB Port Smartphone
4 Hrs
Full Sun
1 Recharge
Goal Zero
Switch 10
Nomad 7
Solar Panel
Smartphone
SOLAR READY™
3

4 5
FAN TOOL
Goal Zero Switch 10 Fan is a lightweight
and quiet way to cool off.
1. Attach the soft fan blades to the motor
by sliding the two pieces together.
2. Plug the assembled fan tool into Goal
Zero Switch 10’s USB output.
3. Keeping one hand on the fan slide the
metal collar up one click, and twist the
collar in the direction indicated by the
“tighten” arrow until snug.
The battery inside the Goal Zero Switch
10 is replaceable. Over time, the lithium
battery inside Goal Zero Switch 10 will lose
its efficiency. If you notice your Goal Zero
Switch 10 isn’t holding a charge, or is no
longer charging your gear as much, it might
be time to replace the battery.
1. Unscrew the USB charging end (Bottom)
of Goal Zero Switch 10 by grasping the
black cap and twisting to the left.
2. Remove the old battery and insert the
new Goal Zero 18650 lithium battery in
either direction.
3. Reattach the black cap and plug Goal
Zero Switch 10 into a live USB port.
You’ll need to purchase the replacement
a Goal Zero 18650 lithium battery from
GoalZero.com – please note, Goal Zero
Switch 10 is not compatible with any other
18650 lithium battery. Our batteries are
engineered with built-in protections and are
optimized to power Goal Zero gear.
REPLACEABLE BATTERY
TROUBLESHOOTING
Goal Zero Switch 10 Reset:
Plug Goal Zero Switch 10 into any live USB port to reset it.
CHARGE YOUR GEAR
Fan
5x
Flashlight
4 Hours
Phone
1x
Tablet
25% Boost
Goal Zero Switch 10 is designed to
charge POVcameras, phones, and other
handheld USB-powered gear.
Certified Cables
Goal Zero Switch 10 comes with certified cables to efficiently chargeyour gear.
1. Plug the included cable into Goal Zero Switch 10’s USB output.
2. Keeping one hand on the cable slide the metal collar up one click, and twist the
collar in the direction indicated by the “tighten” arrow until snug. Be careful not
to over tighten the collar.
1. Using your gear’s charging cable, plug into Goal Zero Switch 10’s
USB output.
2. Goal Zero Switch 10 will automatically begin charging when you plug in
your gear.
FLASHLIGHT TOOL
Goal Zero Switch 10 Flashlight is a bright,
110 lumen LED light with an adjustable beam.
1. Plug the flashlight tool into Goal Zero
Switch 10’s USB output.
2. Keeping one hand on the flashlight slide
the metal collar up one click, and twist
the collar in the direction indicated by the
“tighten” arrow until snug.
3.Twist the silver collar to focus.
Built-In Flashlight
Goal Zero Switch 10 also comes with a
small, built-in flashlight. Turn it on/off by
lightly pressing the button on the light. Built-In
Flashlight Button
FLASHLIGHT
7”

6 7
Ports:
USB port (output) 5V, up to 1.5A (7.5W max),
regulated
USB port (input) 5V, up to 1A (5W max)
General:
Chainable No
Weight 4 oz (113g)
Dimensions 4.5 x 1 x 1 in (11.4 x 2.5
x 2.5 cm)
Operating usage
temp.
32-104 F (0-40 C)
Certs: (display as
icons)
CE, FCC, ROHS
Warranty 12 months
TECHNICAL SPECIFICATIONS
Fan (output) 5V, 0.35A (1.7W max)
Runtime on Goal Zero
Switch 10
5 hrs
GENERAL:
Chainable no
Weight 1.3 oz (36 g)
Dimensions 2.4 x 3.5 x 3.5 in (6.2 x
9 x 9 cm)
Operating usage temp. 32-104F (0-40C)
Certs CE, FCC, ROHS
Warranty 12 months
LED (output) 3W, white CREE LED,
110 Lumens
Runtime on Goal Zero
Switch 10
4 hrs
GENERAL:
Chainable no
Weight 2 oz (56 g)
Dimensions 2.6 x 1.3 x 1.3 in (6.6 x
3.2 x 3.2 cm)
Operating usage temp. 32-104F (0-40C)
Certs CE, FCC, ROHS
Warranty 12 months
Be sure to ACTIVATE YOUR WARRANTY
at goalzero.com/warranty
Goal Zero Switch 10 Recharger
Fan Tool Flashlight Tool
ESPAÑOL
Cuello Metálico
Linterna
Incorporada
Punta de
Carga
Salida USB
Punta de carga
Luz Indicadora
de Batería
Cable de Carga/Punta
de carga certificados
Linterna
Ajuste del
haz de luz
Botón de
Encendido/
Apagado
Ventilador
(Dos piezas)
Botón de
Encendido/
Apagado
Charge times:
GOAL ZERO Nomad 7 4-6 hrs
USB Source 4 hrs
Battery:
Cell chemistry Li-ion NMC
Cell type 18650 by LG chem/
Samsung
Cell capacity 11Wh (3.7V, 3000mAh)
Lifecycles hundreds of cycles
Shelf-life Keep plugged in, or charge
every 3-6 months
Fuses none
Management system Charging and low-battery
protection built-in

9
CÁRGUELO
1. Usando la punta de carga USB conecte el Goal Zero Switch 10 a cualquier puerto USB en directo y
cárguelo en 4 horas.
2. Sabrá que está cargando cuando las luces indicadoras azules se iluminen y parpadeen.
3. El Goal Zero Switch 10 estará listo cuando todas las luces estén iluminadas y se mantengan
iluminadas.
Goal Zero Switch 10 permite el paso de la energía de forma que pueda cargar su equipo y el Goal
Zero Switch 10 a la vez.
Revise el nivel de la batería del Goal
Zero Switch 10 presionando el botón
junto a las luces indicadoras.
El Goal Zero Switch 10 está diseñado para cargar rápidamente desde cualquier Panel Solar Nomad® de
Goal Zero.
1. Usando la punta del USB, conecte el Goal Zero Switch 10 al puerto USB en la parte trasera del panel
Nomad.
2. Sabrá que está cargando cuando las luces azules se ilumineny parpadeen.
3. El Goal Zero Switch 10 estará listo para usarse cuando todas las luces estén iluminadas y se mantengan
iluminadas.
4 Horas 1 Recarga
Goal Zero
Switch 10
Puerto USB Teléfonos
4 Horas
a pleno sol 1 Recarga
Goal Zero
Switch 10
Panel Solar
Nomad 7
Teléfonos
Ventilador
5 horas
Linterna
4 horas
Teléfonos
1 vez
Tableta
25% de potencia
El Goal Zero Switch 10 está diseñado para
cargar cámaras POV cameras, teléfonos,
otros equipos de mano alimentados con USB.
Cables Certificados
El Goal Zero Switch 10viene con cables certificados para cargar eficazmente su equipo.
1. Conecte el cable incluido en el puerto de salida USB del Goal Zero Switch 10.
2. Mantenga una mano en el cabley deslice el cuello metálico un clic más, y gire el cuello
hacia izquierda hasta que esté firme.Tenga cuidado de no apretar demasiado el cuello.
1. Usando el cable de carga de su equipo, conecte en el puerto
de salida del USB del Goal Zero Switch 10.
2. El Goal Zero Switch 10 comenzará a cargar inmediatamente
cuando conecte su equipo.
LINTERNA
La Linterna Goal Zero Switch 10 es una luz LED
brillante de 110 lúmenes con haz de luz ajustable.
1. Conecte la herramienta de linterna en el
puerto de salida USB del Goal Zero Switch 10.
2. Mantenga una mano en la linterna y deslice
el cuello de metal un clic más, y gire el cuello
hacia la izquierda hasta que esté apretado.
Linterna incorporada
El Goal Zero Switch 10 también viene con una
pequeña linterna incorporada. Enciéndala/
apáguela presionando suavemente el botón en
la luz. Botón de Linterna
incorporada
LINTERNA INCORPORADA
CARGUE SU EQUIPO
SOLAR READY™
8
7”

10 11
VENTILADOR
El ventilador Goal Zero Switch 10 es una forma
liviana y silenciosa de refrescarse.
1. Fije las hojas blandas del ventilador al motor
juntando las dos piezas.
2. Conecte la herramienta de ventilador armada
en el puerto de salida USB del Goal Zero
Switch 10.
3. Mantenga una mano en el abanico y deslice
el cuello metálico un clic más, y gire el cuello
hacia la izquierda hasta que esté apretado.
Con el tiempo, la batería de litio en el Goal Zero
Switch 10 perderá su eficacia. Si advierte que
su Goal Zero Switch 10 no retiene una carga o
no está cargando mucho su equipo, puede que
sea tiempo de remplazar la batería.
1. Desenrosque el extremo de carga USB del
Goal Zero Switch 10 sosteniendo la tapa
negra y girándola hacia la izquierda.
2. Saque la batería vieja e inserte la nueva
batería de litio Goal Zero 18650 en cualquier
dirección.
3. Vuelva a colocar la tapa negra y conecte el
Goal Zero Switch 10 a un puerto USB en
directo.
Deberá adquirir el remplazo de la batería de litio
Goal Zero 18650 de GoalZero.com – Advierta
que el Goal Zero Switch 10 no es compatible
con ninguna otra batería 18650. Nuestras
baterías están fabricadas con protecciones
incorporadas y están optimizadas para
alimentar equipos Goal Zero.
BATERÍA REMPLAZABLE
RESOLUCIÓN DE PROBLEMAS
Reiniciarel Goal Zero Switch 10:
Conecte el Goal Zero Switch 10 a cualquier puerto USB en directo para reiniciarlo.
ESPECIFICACIONES TÉCNICAS
Ventilador (salida) 5V, 0.35A (1.7W máx)
Tiempo de ejecución en el
Goal Zero Switch 10
5 horas
GENERAL:
Conexión en serie no
Peso 1.3 oz (36 g)
Dimensiones 2.4 x 3.5 x 3.5 in (6.2 x
9 x 9 cm)
Temperatura de uso
operativo
32-104F (0-40C)
Certificados CE, FCC, ROHS
Garantías 12 meses
LED (salida) 3W, blanca CREE LED,
110 Lúmenes
Tiempo de ejecución en el
Goal Zero Switch 10
4 horas
GENERAL:
Conexión en
serie
no
Peso 2 oz (56 g)
Dimensiones 2.6 x 1.3 x 1.3 in (6.6 x
3.2 x 3.2 cm)
Temperatura de uso
operativo
32-104F (0-40C)
Certificaciones CE, FCC, ROHS
Garantías 12 meses
PUERTOS:
Puerto USB (salida) 5V, hasta 1.5A (7.5W
máx), regulado
Puerto USB (entrada) 5V, hasta 1A (5W máx)
GENERAL:
Conexión en serie No
Peso 4 oz (113g)
Dimensiones 4.5 x 1 x 1 in (11.4 x 2.5
x 2.5 cm)
Temperatura de uso
operativo
32-104 F (0-40 C)
Certificaciones CE, FCC, ROHS
Garantías 12 meses
TIEMPO DE CARGA:
GOAL ZERO Nomad 7 4-6 horas
Fuente USB 4 horas
BATERÍA:
Tipo de célula Li-ion NMC
Capacidad de célula 11Wh (3.7V, 3000mAh)
Ciclos de vida Cientos de ciclos
Vida útil Manténgalo conectado,
o cargue cada 3-6
meses
Fusibles Ninguno
Sistema de manejo Carga y protección
incorporada de batería
baja
Asegúrese de ACTIVAR SU GARANTÍA en
goalzero.com/warranty
Cargador Goal Zero Switch 10
PUNTA DE VENTILADOR PUNTA ATORNILLABLE

12
FRANÇAIS
Collier métallique
Lampe intégrée
Prise de charge
articulée
Sortie USB
Prise de charge articulée
Voyant indicateur
de batterie
Câbles et prise de
charge certifiés
Lampe de poche
Réglage du
faisceau
Bouton
Marche/Arrêt
Ventilateur
(Deux pièces)
Bouton
Marche/
Arrêt
CHARGER ET RECHARGER
1. Utilisant la prise de charge articulée USB de charge articulée, branchez votre Goal Zero Switch
10 dans un port USB d’alimentation et rechargez-le en 4 heures.
2. Vous savez qu’il est en mode de recharge lorsque les voyants bleus s’allument et clignotent.
3. Goal Zero Switch 10 est prêt à fonctionner quand tous les voyants sont et restent allumés.
Goal Zero Switch 10 permet à l’énergie de le traverser, de sorte que vous puissiez charger vos
appareils et votre Goal Zero Switch 10 en même temps.
Pour vérifier le niveau de la batterie de votre Goal
Zero Switch 10, appuyez sur le bouton à côté des
voyants indicateurs.
Goal Zero Switch 10 est conçu pour se charger rapidement depuis les panneaux solaires Nomad® de
Goal Zero.
1. Utilisant la prise USB de charge articulée, branchez votre Goal Zero Switch 10 dans le port USB à
l’arrière d’un panneau solaire Nomad.
2. Vous savez qu’il est en mode de recharge lorsque les voyants bleus s’allument et clignotent.
3. Goal Zero Switch 10 est prêt à fonctionner quand tous les voyants sont et restent allumés.
4 Heures une recharge
Goal Zero
Switch 10
Port USB Téléphone
4 Heures
Plein soleil
une recharge
Goal Zero
Switch 10
Panneau solaire
Nomad 7
Téléphone
SOLAR READY™
13

14 15
CHARGEZ VOS APPAREILS
Ventilateur
5 Heures
Lampe de poche
4 Heures
Téléphone
1 recharge
Tablette
25% d’énergie
supplémentaire
Goal Zero Switch 10 est conçu pour charger
appareils photo, téléphones portables et
tout autre appareil de poche alimentévia une
prise USB.
Câbles certifiés
Goal Zero Switch 10 est livré avec des câbles certifiés afin de charger et recharger
efficacement votre équipement.
1. Branchez le câble fourni dans la sortie USB de votre Goal Zero Switch 10.
2. En gardant une main sur le câble, déplacez le colliermétallique d’un clicvers le haut, puis
serrez le collier en le tournant dans le sens antihoraire. Veillez à ne pas trop le serrer.
1. Utilisant le câble de recharge de votre appareil, branchez-le
dans la prise de sortie USB de votre Goal Zero Switch 10.
2. Goal Zero Switch 10 lancera la recharge automatiquement
lorsque vous brancherez votre appareil.
LAMPE DE POCHE
La lampe de poche du Goal Zero Switch 10 est
une puissante DEL de 110 lumens avec faisceau
lumineux réglable.
1. Branchez l’outil Lampe de poche dans la
sortie USB de votre Goal Zero Switch 10.
2. En gardant une main sur la lampe, déplacez
le collier métallique d’un clic vers le haut, puis
serrez le collier en le tournant dans le sens
antihoraire.
Lampe intégrée
Goal Zero Switch 10 est également équipé d’une
petite lampe intégrée. Allumez/Éteignez-la en
pressant légèrement sur son bouton Marche/Arrêt.
Lampe intégrée
LAMPE INTÉGRÉE
VENTILATEUR
Le Ventilateur Goal Zero Switch 10 est un moyen
léger et silencieux pour se rafraîchir.
1. Attachez les pales souples au moteur du
ventilateur en glissant et emboitant les deux
pièces.
2. Branchez alors l’outil ventilateur dans la
sortie USB de votre Goal Zero Switch 10.
3. En gardant un main sur le ventilateur,
déplacez le collier métallique d’un clic vers le
haut, puis serrez le collier en le tournant dans
le sens antihoraire.
Au fil du temps, la batterie au lithium située à
l’intérieur de votre Goal Zero Switch 10 perdra
de son efficacité. Quand vous remarquez que
votre Goal Zero Switch 10 ne tient plus une
charge efficace, ou n’est plus capable de charger
ou recharger efficacement vos appareils, il faut
alors remplacer la batterie.
1. Dévissez le bout de la prise USB de votre
Goal Zero Switch 10 en saisissant le
capuchon noir et en le tournant vers la
gauche.
2. Retirez la batterie usagée et insérez une
nouvelle batterie au lithium Goal Zero 18650
peu importe le sens.
3. Rattachez le bouchon noir et branchez votre
Goal Zero Switch 10 dans un port USB
d’alimentation.
Vous aurez besoin d’acheter, comme
remplacement, une nouvelle batterie au lithium
Goal Zero 18650 depuis le site GoalZero.com
- Veuillez noter que votre Goal Zero Switch 10
n’est pas compatible avec toute autre batterie au
lithium 18650. Nos batteries sont conçues avec
des protections intégrées et sont optimisées
pour l’alimentation des appareils Goal Zero.
BATTERIE REMPLAÇABLE
DÉPANNAGE
Réinitialiservotre Goal Zero Switch 10
Branchez votre Goal Zero Switch 10 dans un port USB d’alimentation pour le réinitialiser.
7”

16 17
SPÉCIFICATIONS TECHNIQUES
Ventilateur (sortie) 5V, 0.35A (1.7W max)
Autonomie sur Goal Zero
Switch 10
5 heures
GÉNÉRAL :
Chaînable Non
Poids 36g
Dimensions 6,2 x 9 x 9 cm
Températures d’utilisation de 0C° à 40C°
Certifications CE, FCC, ROHS
Garantie 12 mois
DEL (sortie) 3W, DEL blanche CREE,
110 Lumens
Autonomie sur Goal Zero
Switch 10
4 heures
GÉNÉRAL :
Chaînable Non
Poids 56g
Dimensions 6,6 x 3,2 x 3,2 cm
Températures d’utilisation de 0C° à 40C°
Certifications CE, FCC, ROHS
Garantie 12 mois
PORTS :
Prise USB (sortie) 5V, jusqu’à 1,5A (7.5W
max), régulé
Prise USB (entrée) 5V, jusqu'à 1A (5W max)
GÉNÉRAL :
Chaînable Non
Poids 113g
Dimensions 11,4 x 2,5 x 2,5 cm
Températures d’utilisation de 0C° à 40C°
Certifications CE, FCC, ROHS
Garantie 12 mois
TEMPS DE CHARGE :
GOAL ZERO Nomad 7 de 4 à 6 heures
Source USB 4 heures
BATTERIE :
Type de batterie Li-ion NMC
Capacité de batterie 11Wh (3.7V, 3000mAh)
Durée de vie Plusieurs centaines de
cycles
Entretien de la batterie Laissez-la branchée, ou
rechargez-la tous les
3-6 mois
Fusibles Aucun
Système de gestion Protections intégrées
de charge et de batterie
faible
N’oubliez pas d’activer votre garantie sur
goalzero.com/warranty
Recharger votre Goal Zero Switch 10
Ventilateur Lampe de poche
DEUTSCH
Metallbe-
festigungsring
Eingebaute
Taschenlampe
Ausklappbarer
Ladekontakt
USB-Ausgang
Ausklappbarer
Ladekontakt
Batteriestandsanzeige
Zertifiziertes
Ladekabel/Ladekontakt
Taschenlampe
Lichtstrahl-
anpassung
An/Aus-
Knopf
Ventilator
(zweiteilig)
An/Aus-
Knopf

18 19
Der Goal Zero Switch 10 ist für schnelles Aufladen durch die Goal Zero Nomad® Solarpaneele konzipiert.
1. Stecke den Goal Zero Switch 10 mit Hilfe des ausklappbaren USB-Kontakts in den USB-Port an der
Rückseite der Nomad Solarpaneele.
2. Wenn die blaue Leuchtanzeige zu blinken beginnt,weißt du, dass sich das Gerät auflädt.
3. Wenn alle Anzeigen leuchten und nicht mehr blinken, ist der Goal Zero Switch 10 vollständig aufgeladen.
DAS GERÄT AUFLADEN
1. Stecke den Goal Zero Switch 10 mit Hilfe des ausklappbarer ladekontakt USB-Kontakts in jeden
aktiven USB-Port und das Gerät ist innerhalb von 4 Stunden vollständig auf geladen.
2. Wenn die blaue Leuchtanzeige zu blinken beginnt, weißt du, dass sich das Gerät auflädt.
3. Wenn alle Anzeigen leuchten und nicht mehr blinken, ist der Goal Zero Switch 10 vollständig
aufgeladen.
Der Goal Zero Switch 10 ist für Durchlaufstrom ausgelegt, d.h. du kannst deine Geräte und den Goal
Zero Switch 10 zur selben Zeit aufladen.
Durch Drücken des Knopfs neben den
Anzeigeleuchten kannst du den Batteriestand des
Goal Zero Switch 10 überprüfen.
4 Std. 1 Aufladung
Goal Zero
Switch 10
USB-Port Handy
4 Std.
volle Sonneneinstrahlung
1Aufladung
Goal Zero
Switch 10
Nomad 7
Solarpaneele
Handy
DEINE GERÄTE AUFLADEN
Ventilator
5 Std.
Taschenlampe
4 Std.
Handy
einmal
Tablet-PC
25%Steigerung
Mit dem Goal Zero Switch 10 können
POV-Kameras, Handys und andere, USB-
gespeiste Handgeräte aufgeladen werden.
Zertifizierte Kabel
DerGoal Zero Switch 10 wird mit zugelassenen, zertifizierten Kabeln zureffizienten
Aufladung deiner Geräte geliefert.
1. Stecke das mitgelieferte Kabel in den USB-Ausgang des Goal Zero Switch 10.
2. Halte das Kabel mit einer Hand fest, schiebe den Metallring einen Klick nach oben und
dreh ihn gegen den Uhrzeigersinn, bis das Kabel festsitzt. Bitte nicht zu fest anziehen.
1. Stecke einfach das Ladekabel des jeweiligen Geräts in den
USB-Ausgang des Goal Zero Switch 10.
2. Sobald du das Gerät einsteckst, beginnt der Goal Zero
Switch 10 automatisch mit dem Ladevorgang.
TASCHENLAMPE
Die Goal Zero Switch 10 Taschenlampe hat
ein helles LED-Licht mit 110 Lumen und
justierbarem Lichtstrahl.
1. Stecke die Taschenlampe einfach in den
USB-Ausgang des Goal Zero Switch 10.
2. Halte die Taschenlampe mit einer Hand fest,
schiebe den Metallring einen Klick nach oben
und dreh ihn gegen den Uhrzeigersinn, bis
das Kabel festsitzt.
Eingebaute Taschenlampe
Der Goal Zero Switch 10 besitzt auch eine
kleine, eingebauteTaschenlampe. Durch leichtes
Drücken des Taschenlampen-Knopfes kannst du
sie an- oder ausstellen. Eingebaute
Tas c he n l am p e
EINGEBAUTE TASCHENLAMPE
SOLAR READY™
7”

20 21
VENTILATOR
Der Goal Zero Switch 10 Ventilator hat kaum
Gewicht und arbeitet annähernd geräuschlos.
1. Befestige die weichen Ventilatorflügel
am Motor, indem du beide Teile
ineinanderschiebst.
2. Stecke den fertig montierten Ventilator in
den USB-Ausgang des Goal Zero Switch 10.
3. Halte den Ventilator mit einer Hand fest,
schiebe den Metallring einen Klick nach oben
und dreh ihn gegen den Uhrzeigersinn, bis
das Kabel festsitzt.
Die Lithium-Batterie in deinem Goal Zero Switch
10 verliert natürlich mit der Zeit an Leistung.
Sobald du also merkst, dass dein Goal Zero Switch
10 an Ladekraftverliert, oder du deine Geräte
nicht mehr optimal laden kannst, ist es an der Zeit
die Batterie zuwechseln.
1. Öffne das USB-Ladeende des Goal Zero Switch
10, indem du die schwarze Kappe fasst und
nach links drehst.
2. Nimm die alte Batterie heraus und lege eine
neue Goal Zero 18650 Lithium-Batterie ein –
die Richtung spielt keine Rolle.
3. Dreh die schwarze Kappewiederauf und steck
den Goal Zero Switch 10 in einen aktiven
USB-Port.
Die Ersatz-Goal Zero 18650 Lithium-Batterien
musst du über www.GoalZero.com kaufen.
Beachte hierbei bitte, dass der Goal Zero
Switch 10 nur mit den von uns angebotenen
18650 Lithium-Batterien funktioniert. Unsere
Batterien sind so entwickelt, dass sie über einen
eingebauten Schutz verfügen und alle Goal Zero
Geräte aufladen können.
AUSTAUSCHBARE BATTERIE
FEHLERSUCHE
Goal Zero Switch 10 Zurücksetzen
Steck den Goal Zero Switch 10 in jeden aktiven USB-Port, um ihn zurückzusetzen.
TECHNISCHE SPEZIFIKATIONEN
Ventilator
(Ausgangsleistung)
5V, 0.35A (1.7W max)
Laufzeit mit Goal Zero
Switch 10
5 Std.
ALLGEMEIN:
Verkettungsfähig Nein
Gewicht 36 g
Abmessungen 6,2 x 9 x 9 cm
Betriebstemperatur 0° – 40°C
Zertifiziert nach: CE, FCC, ROHS
Garantie 12 Monate
LED (Ausgangsleitung) 3W, weißes CREE-LED,
110 Lumen
Laufzeit mit Goal Zero
Switch 10
4 Std.
ALLGEMEIN:
Verkettungsfähig Nein
Gewicht 56 g
Abmessungen 6,6 x 3,2x 3,2 cm
Betriebstemperatur 0° – 40°C
Zertifiziert nach CE, FCC, ROHS
Garantie 12 Monate
PORTS:
USB-Port
(Ausgangsleistung)
5V, bis zu 1,5A (7,5W
max.), geregelt
USB Port
(Eingangsleistung)
5V, bis zu 1A (5W max.)
ALLGEMEIN:
Verkettungsfähig Nein
Gewicht 113 g
Abmessungen 11,4 x 2,5 x 2,5 cm
Betriebstemperatur 0° – 40°C
Zertifiziert nach CE, FCC, ROHS
Garantie 12 Monate
LADEZEITEN:
GOAL ZERO Nomad 7 4-6 Std.
USB-Quelle 4 Std.
BATTERIE:
Batterieart Li-ion NMC
Batteriekapazität 11Wh (3.7V, 3000mAh)
Lebensdauer mehrere Hundert Zyklen
Haltbarkeit Eingesteckt lassen,
oder alle 3 – 6 Monate
aufladen
Sicherungen keine
Energiesystem Eingebaute
Aufladung und
Ladezustandsanzeige
Bitte vergiss nicht DEINE GARANTIE ZU AKTIVIEREN
unter goalzero.com/warranty
Goal Zero Switch 10 Ladegerät
Ventilator Taschenlampe

22
ITALIANO
Collare in metallo
Torcia elettrica
integrata
Connettore di
ricarica estraibile
Uscita USB
Connettore di
ricarica estraibile
Indicatore luminoso
della batteria
Cavo e connettore di
ricarica certificati
Torcia elettrica
Regolazione
del fascio
Pulsante
On/Off
Ventilatore
(Due elementi)t
Goal Zero Switch 10 è progettato per la ricarica rapida tramite i pannelli solari Nomad® di Goal Zero.
1. Mediante il connettore USB estraibile, collegare Goal Zero Switch 10 alla porta USB sul retro del
pannello Nomad.
2. La ricarica è confermata dalle luci blu dell’indicatore accese e lampeggianti.
3. Goal Zero Switch 10 è carico e pronto per l’uso quando tutte le luci sono accese e fisse.
4 ore
in pieno sole
1 ricarica
Goal Zero
Switch 10
pannello solare
Nomad 7
Telefoni
RICARICA
1. Mediante il connettore di ricarica estraibile USB estraibile, collegare Goal Zero Switch 10 in una
qualsiasi porta USB attiva per ricaricarlo in 4 ore.
2. La ricarica è confermata dalle luci blu dell’indicatore accese e lampeggianti.
3. Goal Zero Switch 10 è carico e pronto per l’uso quando tutte le luci sono accese e fisse.
Goal Zero Switch 10 consente l’alimentazione contemporanea in modo da poter caricare un
dispositivo e Goal Zero Switch 10 contemporaneamente..
Controllare il livello della batteria di Goal Zero
Switch 10 premendo il pulsante accanto alle luci
dell’indicatore.
4 ore 1 ricarica
Goal Zero
Switch 10
Porta USB Telefoni
Pulsante
On/Off
SOLAR READY™
23

24 25
RICARICA DEI DISPOSITIVI
Ventilatore
5 ore
Torcia elettrica
4 ore
Telefoni
1 ricarica
Tablet
25% di ricarica
Goal Zero Switch 10 è progettato per ricaricare
telecamere POV, telefoni cellulari e altri dispositivi
portatili provvisti di alimentazione USB.
Cavi certificati
Goal Zero Switch 10 è dotato di cavi certificati per la ricarica efficiente dei dispositivi.
1. Collegare il cavo in dotazione all’uscita USB di Goal Zero Switch 10.
2. Con una mano sul cavo far scorrere il collare in metallo di una posizione verso l’alto
e ruotare in senso antiorario fino a stringerlo. Fare attenzione a non stringere
eccessivamente il collare.
1. Collegare il cavo di ricarica del dispositivo all’uscita USB di
Goal Zero Switch 10.
2. Goal Zero Switch 10 avvierà la ricarica automaticamente
quando il dispositivo viene collegato.
TORCIA ELETTRICA
La torcia elettrica Goal Zero Switch 10 è
un’intensa luce a LED di 110 lumen con un
fascio orientabile.
1. Collegare lo strumento torcia elettrica
all’uscita USB di Goal Zero Switch 10.
2. Con una mano sulla torcia elettrica far
scorrere il collare in metallo di una posizione
verso l’alto e ruotare in senso antiorario fino
a stringerlo.
Torci a e let t ri c a i nt e gra ta
Goal Zero Switch 10 è inoltre dotato di
una piccola torcia elettrica incorporata.
Per l’accensione e lo spegnimento premere
leggermente il pulsante sulla luce. Torcia elettrica
integrata
TORCIA ELETTRICA INTEGRATA
VENTILATORE
Il ventilatore Goal Zero Switch 10 è un modo
leggero e silenzioso per rinfrescarsi.
1. Fissare le pale morbide del ventilatore al
motore facendo scorrere i due elementi
insieme.
2. Collegare lo strumento ventilatore
assemblato all’uscita USB di Goal Zero
Switch 10.
3. Con una mano sul ventilatore far scorrere il
collare in metallo di una posizione verso l’alto
e ruotare in senso antiorario fino a stringerlo.
Nel corso del tempo, la batteria al litio interna
del caricatore Goal Zero Switch 10 perde la sua
efficacia. Se ci si accorge che Goal Zero Switch
10 non mantiene la carica o che non ricarica
a sufficienza i dispositivi, potrebbe essere il
momento di sostituire la batteria.
1. Svitare l’estremità di ricarica USB di Goal
Zero Switch 10 afferrando il cappuccio nero
e girando a sinistra.
2. Rimuovere la vecchia batteria e inserire la
nuova batteria Goal Zero 18650 al litio in
una delle due direzioni.
3. Rimontare il cappuccio nero e collegare Goal
Zero Switch 10 in una porta USB attiva.
È necessario acquistare la batteria al litio Goal
Zero 18650 sostitutiva sul sito GoalZero.com.
Si prega di notare che Goal Zero Switch 10 non è
compatibile con altre batterie al litio 18650. Le
nostre batterie sono progettate con protezioni
incorporate e sono ottimizzate per alimentare
dispositivi Goal Zero.
BATTERIA SOSTITUIBILE
RISOLUZIONE DEI PROBLEMI
Ripristino di Goal Zero Switch 10
Collegare Goal Zero Switch 10 a una qualsiasi porta USB attiva per ripristinarlo.
7”

26 27
SPECIFICHE TECNICHE
Ventilatore (uscita) 5 V, 0,35 A (massimo
1,7 W)
Durata del funzionamento
con Goal Zero Switch 10
5 ore
INFORMAZIONI
GENERALI:
Possibilità di collegare più
dispositivi
no
Peso 36 g (1,3 oz)
Dimensioni 6,2 x 9 x 9 cm (2,4 x 3,5
x 3,5 in)
Temperatura ottimale di
utilizzo
0 °C - 40 °C (32 F -
104 F)
Certificazioni CE, FCC, ROHS
Garanzia 12 mesi
LED (uscita) 3 W, LED CREE bianco,
110 lumen
Durata di funzionamento
con Goal Zero Switch 10
4 ore
INFORMAZIONI
GENERALI:
Possibilità di collegare più
dispositivi
no
Peso 56 g (2 oz)
Dimensioni 6,6 x 3,2 x 3,2 cm (2,6 x
1,3 x 1,3 in)
Temperatura ottimale di
utilizzo
0 °C - 40 °C (32 F -
104 F)
Certificazioni CE, FCC, ROHS
Garanzia 12 mesi
PORTE:
Porta USB (uscita) 5 V, fino a 1,5 A
(massimo 7,5 W),
regolata
Porta USB (ingresso) 5 V, fino a 1 A (massimo 5 W)
INFORMAZIONI
GENERALI:
Possibilità di collegare più
caricatori
No
Peso 113 g (4 oz)
Dimensioni 11,4 x 2,5 x 2,5 cm (4,5
x 1 x 1 in)
Temperatura ottimale di
utilizzo
0 °C - 40 °C (32 F -
104 F)
Certificazioni CE, FCC, ROHS
Garanzia 12 mesi
TEMPI DI RICARICA:
GOAL ZERO Nomad 7 4-6 ore
Porta USB 4 ore
BATTERIA:
Tipo di cella Ioni di litio NMC
Capacità della cella 11Wh (3.7V, 3000mAh)
Numero di cicli di ricarica Centinaia di cicli
Durata di conservazione Tenere la batteria
collegata o caricarla ogni
3 - 6 mesi
Fusibili Nessuno
Management system Protezione integrata di
ricarica e di basso livello
di carica
Assicurarsi di attivare la garanzia
su goalzero.com/warranty
Caricabatterie Goal Zero Switch 10
Ventilatore Torcia elettrica
NEDERLANDS
Metalen ring
Ingebouwde
zaklamp
Flip-out
oplaadplug
USB-uitgang
Flip-out oplaadlug
Batterijstatuslampje
Gecertificeerde
oplaadkabel / oplaadplug
Zaklamp
Lichtstraal
verstelbaar
Aan/Uit
toets
Ventilator
(Twee stuks)
Aan/Uit
knop

28 29
De Goal Zero Switch 10 is ontworpen om snel op te laden via Goal Zero Nomad® zonnepanelen.
1. Met behulp van de flip-out USB plug, sluit de Goal Zero Switch 10 aan op de USB-poort aan de
achterzijde van het Nomad paneel.
2. De blauwe indicatielampjes aan de bovenkant gaan branden tijdens het opladen.
3. De Goal Zero Switch 10 is klaarvoor gebruik wanneer alle lampjes aanhoudend branden.
4 Uur
uur volle zon
1 Recharge
Goal Zero
Switch 10
Nomad 7
Zonnepaneel
Telefoon
UW APPARATEN OPLADEN
Ventilator
5 uur
zaklamp
4 uur
Telefoon
1 keer
Tablet
25% boost
De Goal Zero Switch 10 is ontworpen
om POV camera’s, telefoons en andere
draagbare USB-aangedreven apparaten
op te laden.
Gecertificeerde kabels
De Goal Zero Switch 10 wordt geleverd met gecertificeerde kabels om je apparatuur efficiënt
op te laden.
1. Sluit de meegeleverde kabel aan op de USB-uitgang van de Goal Zero Switch 10.
2. Schuif terwijl u één hand op de kabel houdt de metalen ring één klik naar boven, en draai
de ring tegen de klok in totdat hij vastzit. Pas op dat u de ring niet te vast aandraait.
1. Plug de oplaadkabel van uw apparaat in de USB-uitgang
van de Goal Zero Switch 10.
2. De Goal Zero Switch 10 begint automatisch met opladen
wanneer u uw apparaat aansluit.
ZAKLAMP
De Goal Zero Switch 10 Zaklamp is een heldere,
110 lumen LED-lamp met een verstelbare
lichtbundel.
1. Plug de zaklamp tool in de USB-uitgang van
de Goal Zero Switch 10.
2. Schuif met één hand op de kabel de metalen
ring één klik naar boven, en draai de ring
tegen de klok in totdat hij vastzit.
Ingebouwde zaklamp
Goal Zero Switch 10 wordt geleverd met een
kleine, ingebouwde zaklamp. Zet hem aan/uit
door een lichte druk op de knop op het licht.
Ingebouwde
zaklamp
INGEBOUWDEZAKLAMP
OPLADEN
1. Sluit de Goal Zero Switch 10 aan op een werkende USB-poort met behulp van de flip-out
oplaadlug USB plug, en laad in 4 uur tijd op.
2. De blauwe indicatielampjes aan de bovenkant gaan branden tijdens het opladen.
3. De Venture 30 is klaar voor gebruik wanneer alle lampjes aanhoudend branden.
De Goal Zero Switch 10 geeft de stroom door, zodat uw apparaten tegelijkertijd met de Goal Zero
Switch 10 kunnen worden opgeladen.
Controleer het batterijniveau van de Goal
Zero Switch 10 door op de knop naast de
controlelampjes te drukken.
4 Uur 1 Recharge
Goal Zero
Switch 10
USB-poort Telefoon
SOLAR READY™
7”

30 31
VENTILATOR
De Goal Zero Switch 10 Ventilator is licht van
gewicht en een rustige manier om af te koelen.
1. Bevestig de zachte ventilatorbladen aan
de motor door de twee stukken in elkaar te
schuiven.
2. Steek de gemonteerde ventilator in de USB-
uitgang van de Goal Zero Switch 10.
3. Schuif met één hand op de kabel de metalen
ring één klik naar boven, en draai de ring
tegen de klok in totdat hij vastzit.
Na verloop van tijd zal de lithium batterij in
Goal Zero Switch 10 zijn efficiëntie verliezen.
Als u merkt dat uw Goal Zero Switch 10 geen
stroom meer vasthoudt, of uw apparaten niet
meer zoveel oplaadt, is het misschien tijd om de
batterij te vervangen.
1. Schroef het USB oplaad-einde van Goal Zero
Switch 10 los door de zwarte dop vast te
grijpen en naar links te draaien.
2. Verwijder de oude batterij en plaats de
nieuwe Goal Zero 18.650 lithium batterij in
één van beide richtingen.
3. Bevestig de zwarte dop en sluit de Goal Zero
Switch 10 op een werkende USB-poort aan.
U kunt de vervangende Goal Zero 18.650
lithium batterij kopen bij GoalZero.com - let
wel, de Goal Zero Switch 10 is niet compatibel
met andere 18.650 lithium batterijen. Onze
batterijen zijn ontworpen met ingebouwde
beveiligingen en zijn geoptimaliseerd voor het
aandrijven van Goal Zero apparaten.
VERVANGBARE BATTERIJ
PROBLEEMOPLOSSING
Resetten van de Goal Zero Switch 10
Plug de Goal Zero Switch 10 in een werkende USB-poort om het te resetten.
TECHNISCHE SPECIFICATIES
Ventilator (output) 3W, white CREE LED,
110 Lumens
Looptijd op de Goal Zero
Switch 10
5 uur
ALGEMEEN:
Aaneenschakelbaar Nee
Gewicht 1.3 oz (36 g)
Afmeting 2.4 x 3.5 x 3.5 inch (6.2
x 9 x 9 cm)
Operationele
gebruikstemperatuur
32-104F (0-40C)
Certificaten CE, FCC, ROHS
Garantie 12 maanden
LED (output) 3W, wit CREE LED, 110
Lumens
Looptijd op de Goal Zero
Switch 10
4 uur
ALGEMEEN:
Aaneenschakelbaar Nee
Gewicht 2 oz (56 g)
Afmeting 2.6 x 1.3 x 1.3 inch (6.6
x 3.2 x 3.2 cm)
Operationele
gebruikstemperatuur
32-104F (0-40C)
Certificaten CE, FCC, ROHS
Garantie 12 maanden
POORTEN:
USB-poort (uitgang) 5V, tot 1.5A (7,5 W max),
gereguleerd
USB-poort (ingang) 5V, tot 1A (5W max)
ALGEMEEN:
Aaneenschakelbaar Nee
Gewicht 4 oz (113g)
Afmetingen 4.5 x1 x 1 inch (11,4 x
2,5 x 2,5 cm)
Operationele
gebruikstemperatuur
32-104 F (0-40 C)
Certificaten CE, FCC, ROHS
Garantie 12 maanden
LAADTIJDEN:
GOAL ZERO Nomad 7 4-6 uur
USB Bron 4 uur
BATTERIJ:
Celtype Li-ion NMC
Celcapaciteit 11Wh (3.7V, 3000mAh)
Levenscycli honderden cycli
Houdbaarheid Houd aangesloten, of laad
elke 3-6 maanden op
Zekeringen geen
Management systeem Oplading- en lege batterij
beschreming ingebouwd
Zorg dat u uw GARANTIE ACTIVEERTvia
goalzero.com/warranty
Goal Zero Switch 10 Oplader
Ventilator Zaklamp

32
日本語
金属カラー
内蔵の懐中
電灯
フリップアウ
ト充電チップ
USB出力
フリップアウト充電チップ
バッテリーインジ
ケータ·ライト
認定充電ケーブル/充電チップ
懐中電灯
ビーム調整
オン/オフ ボタン
ファン
(２個の部品)
オン/オフ ボタン
Goal Zero Switch 10はGoal ZeroのNomad® ソーラーパネルから急速に充電ができるように設計さ
れています。
1. フリップアウトUSBチップを使ってGoal Zero Switch 10をNomadソーラーパネルの背面にある
USBポートにつなぎます。
2. 青色ライトが点滅して充電中であることをお知らせします。
3. すべてのライトが点灯すれば、Goal Zero Switch 10は使える状態になっています。
充電する
1. フリップアウトUSBチップを使ってGoal Zero Switch 10を電気供給可能なUSBポートにつなぎ、４
時間で充電します。
2. インジケータの青色ライトが点滅して充電中であることをお知らせします。
3. すべてのライトが点灯すれば、Goal Zero Switch 10は使える状態になっています。
Goal Zero Switch 10はパススルー電力が使えるので、機器とGoal Zero Switch 10を同時に充電で
きます。
インジケータライトの隣にあるボタンを押して
Goal Zero Switch 10のバッテリーレベルを確認
して下さい。
4 時間 1回充電
Goal Zero
Switch 10
USB Port 携帯電話
1回充電
Goal Zero
Switch 10
Nomad 7
ソーラーパネル
携帯電話
4 時間
SOLAR READY™
33

34 35
機器を充電する
扇風機
5 時間
懐中電灯
4 時間
携帯電話
1回
タブレット
25%増強
Goal Zero Switch 10はPOVカメラ、携帯電
話、その他のUSB駆動の携帯機器を充電する
ように設計されています。
認定充電ケーブル
Goal Zero Switch 10には機器を効率的に充電する認定ケーブルが付属します。
1. 付属の充電ケーブルを Goal Zero Switch 10のUSB出力ポートにつなぎます。
2. 片手をケーブルに置いたまま、金属カラーをすべらせカチッと止めてください。カラー
を左回りにひねりしっかりと締めます。カラーを締めすぎないように注意して下さい。
1. 機器付属の充電ケーブルを使い、Goal Zero Switch 10のUSB
出力ポートにつなぎます。
2. 機器がつながれた時 Goal Zero Switch 10は自動的に充電を
開始します。
懐中電灯
Goal Zero Switch 10 懐中電灯は、調整可能な
ビームを備えた明るい110ルーメンのLEDライ
トです。
1. 懐中電灯ツールをGoal Zero Switch 10のUSB
出力ポートにつなぎます。
2. 片手を懐中電灯に置いたまま、金属カラーをす
べらせカチッと止めてください。カラーを左回
りにひねりしっかりと締めます。
内蔵の懐中電灯
Goal Zero Switch 10には更に小さな内蔵ライト
が備わっています。ライトの上にあるボタンを軽
く押してオン/オフします。
内蔵の懐中電灯
内蔵の懐中電灯
ファン
Goal Zero Switch 10ファンは軽量で静かな冷
却方法です。
1. ２個の部品をいっしょにすべらせて柔らかいフ
ァンブレードをモーターに取り付けて下さい。
2. つながったファンツールをGoal Zero Switch
10のUSB出力ポートに差し込みます。
3. 片手をファンに置いたまま、金属カラーをすべ
らせカチッと止めてください。カラーを左回り
にひねりしっかりと締めます。
時間が経つにつれ、Goal Zero Switch 10の内
蔵リチウムバッテリーはその効率が失われます。
もしGoal Zero Switch 10が充電状態を保持し
ないようであれば、あるいは機器を充分に充電
しなくなったとすれば、バッテリーの交換時期と
思われます。
1. Goal Zero Switch 10のUSB側の黒いキャップ
をつかみ、左にねじって外します。
2. 古いバッテリーを取り外し、新しいGoal Zero
18650リチウムバッテリーを一方方向に挿入し
て下さい。
3. 黒いキャップを再装着して、Goal Zero
Switch 10を電気供給が可能なUSBポートにつ
なぎます。
交換用にはGoal Zeroの18650リチウムバッテリ
ーを GoalZero.comにてお買い求め下さい。 –
他の18650リチウムバッテリーは互換性がありま
せんのでご注意下さい。当社のバッテリーは内蔵
保護の設計がなされ、Goal Zero機器用に最適化
されています。
交換可能なバッテリー
トラブルシューティング
Goal Zero Switch 10 リセット Goal Zero Switch 10を電気供給が可能なUSBポートに差し込ん
でリセットします。
7”

36 37
技術仕様
ファン (出力) 5V, 0.35A (最大1.7W)
Goal Zero Switch 10のラ
ンタイム
5時間
一般:
連鎖の可不可 不可
重量 1.3オンス (36 g)
寸法 2.4 x 3.5 x 3.5 インチ
(6.2 x 9 x 9 cm)
操作使用の温度 華氏32-104F (摂氏
0-40C)
認証 CE, FCC, ROHS
保証 12ヶ月
LED (出力) 3W, 白色 CREE LED,
110ルーメン
Goal Zero Switch 10のラ
ンタイム
4時間
一般:
連鎖の可不可 不可
重量 2 オンス (56 g
寸法 2.6 x 1.3 x 1.3 インチ
(6.6 x 3.2 x 3.2 cm)
操作使用の温度 華氏32-104F (摂氏
0-40C)
認証 CE, FCC, ROHS
保証 12ヶ月
ポート:
USBポート (出力) 5V, 1.5A (最大7.5W)ま
で。安定化
USBポート (入力) 5V, 1A (最大5W)まで
一般:
連鎖の可不可 不可
重量 4オンス (113g)
寸法 4.5 x 1 x 1 インチ (11.4
x 2.5 x 2.5 cm)
操作使用の温度 華氏32-104 F (摂氏
0-40 C)
認証 CE, FCC, ROHS
保証 12ヶ月
充電時間:
GOAL ZERO Nomad 7 4-6 時間
USB電源 4 時間
バッテリー:
セル型 リチウムイオン NMC
セル容量 11Wh (3.7V, 3000mAh)
ライフサイクル 数百サイクル
保存期間 差し込んだまま維持、ま
たは3-6ヶ月ごとに充電
ヒューズ なし
管理システム 充電および低バッテリ保
護を内蔵
goalzero.com/warrantyにて必ず保証をアクティブにして下さい。
Goal Zero Switch 10 充電器
ファン 懐中電灯
中文
金属套环
内置闪光灯
旋转式充电端头
USB输出
旋转式充电端头
电池电量指示灯
认证充电电缆/充电端头
闪光灯
光束调节
开/关按钮
风扇
（2只）
开/关按钮
