First steps
Turning ON/OFF
Press power button once to power on ,blue light indicator is on;
Press again to power off, blue light indicator is off.
Attention: Low battery is displayed before shutting down.
Charging Batteries
There 3 ways of charging the battery. Red light indicator is on while charging; full charge time
is 180 minutes.
Red light indicator will turn off when fully charged
Using the AC adaptor to charge battery

4
Using USB to charge battery
In-car battery charging
Placing the Micro SD card
Place the micro SD card into the memory card slot according to the image below; press it until
you hear a click sound.

5
Removing Micro SD card: Press it once and remove it after it pops up
Rotating the LCD display
90°Left will open the LCD display: LCD display can also rotate 90°down.
LCD display can rotate 180°towards lens.
Rotating Lens
Lens cans also rotate 180°as show on images below.

6
Quick Manual
1) LED Light
2) Lens
3) Micro SD card slot
4) Power indicator ( Blue)
Charging indicator ( Red)
5) Microphone
6) LCD display
7) Speaker
8) In-car arm stand socket
9) Reset button
10) Power button
11) MENU button
12) Confirm (OK) button
13) MODE button
14) Down key
15) Up key
16) USB port
How to switch between video, photos, playback modes
Press MODE to switch modes
How to enter setting mode
Press MENU once, press MENU key again, enter “System Setting” option, a blue background
will be displayed.
Format: Format Micro SD card (this action will delete all data stored in the Micro SD card)
Language setting: Change OSD language
Reset System settings :Cancel /Proceed
Frequency: 50 Hz/60Hz
Date setup: Set Date/Time

7
How to record a video
Press OK to start recording ,press it again to stop.
In video or photo mode press UP key to rotate the image and turn LCD off.
In video or photo mode press DOWN key to activate Day/Night mode
LED light will switch on automatically in low light conditions.
Video option settings
Press MENU key, enter video option setting
Image size:(VGA/D1/HD(1280*960)
Time display:ON/OFF
Auto recording:ON/OFF
Audio recording:ON/OFF
Recording time: 2min/5min/15min
Taking photo
Press OK key to take a photo.
Photo shooting setup option:
Press MENU key, enter photo shooting setup option.
Image resolution: VGA
Continuous shooting: ON/OFF
Self-timer: OFF/1sec/2sec/3sec/5sec/10sec/15sec
Manage Files
1. Press MODE key to enter File Management mode
2. There are 2 types of files: video and image files.
3. Most recent file will be displayed on LCD.
For example: If your last action was photo shooting, the photo will be displayed on LCD.
Video Playback
1. Press UP/DOWN key to select the desired file for playback
2. Press OK key to start/stop the video playback. Press DOWN key while playback to rewind.
3. Press MENU to stop video playback

8
Image Playback
Press UP/DOWN key to select desired file for playback.
Playback option setting:
While playback, press MENU key to Playback option setting:
1. Delete: Press OK key to select action Single/All/Select File
2. Minimize image:Print images thumbnail
3. Audio:Can set volume during playback
Connection with PC
Downloading Videos and Images
1. After USB cable is connected to computer,LCD display turns black,bule indicator will turn
on, wait for a few seconds.
2. Computer will automatically detect the Micro SD card drive.
Attention:System requirements:Windows 2000/XP/Vista/indows 7, MAC OS *10.3.6 or above
3. Browse or manage files through computer.
4. Unplug the USB cable turn the device off.
Notice: If device crashes during usage, press the RESET button and restart.
Product Features
Portable, can rotate 180°, 140° High Resolution A+Wide Angle Lens
270°Swivel LCD Display, convenient to take video/photo in different situations
Built-in 1/4inch low noise sensor,can capture clear images in low light environment
Day/Night Selectable modes
Auto Sensitivity Control,High performance dual LED light
Built-in simultaneous charging and recording mode
Built-in microphone/speaker

9
Supports High capacity Micro SD card
Can catch amazing image through the LCD display when taking self-portrait
Anti-Shake Mode
Can record while driving
Continuous recording mode,Auto delete when recording new file
Auto power on when starting car,Auto power off when car is off
With delayed turn on function
Can still record while LCD is off
Product Specification
LCD Display
2.0 LTPS (4:3)
Lens
140°A+High Resolution Wide Angle Lens
Language selection
English, Traditional, Chinese, Japanese ,Russian, German,
French, Spanish, Italian
Video resolution
VGA/D1/HD (1280*960)
Video format
AVI
Image resolution
VGA
Image format
JPG
Memory card
Micro SD
Microphone/Speaker
Yes
Self-Timer
2SEC/10SEC10+2SEC
LED light
Dual super bright LED
TV mode
PAL/NTSC
Frequency
50HZ/60HZ
USB Port
USB2.0
Power input
5V 500MA
Battery
Rechargeable Li-ion
Accesories
1. In-car charging cable
2. Charger (optional)
3. In-car arm stand
4. USB cable
5. User manual
6. CD (optional)

10
Przed skorzystaniem z urządzenia zapoznaj się z niniejszą instrukcją obsługi
oraz zachowaj ją na przyszłość
DVR FULL HD IR
INSTRUKCJA OBSŁUGI
ODWIEDŹ NASZĄ STRONĘ
WWW.GOCLEVER.COM
ABY ZAPOZNAĆ SIĘ Z INNYMI PRODUKTAMI TAB, NAVIO, DVR, DVB-T

11
Pierwsze kroki
Włączanie i wyłączanie urządzenia
Naciśnij przycisk zasilania, zaświeci się niebieska dioda;
Naciśnij przycisk zasilania ponownie, aby wyłączyć urządzenie; niebieska dioda
zgaśnie.
Uwaga: Gdy na ekranie pojawi się informacja o niskim poziomie baterii, urządzenie wyłączy
się automatycznie.
Ładowanie baterii
Istnieją 3 sposoby ładowania baterii. Czerwona dioda oznacza proces ładowania baterii; czas
ładowania baterii wynosi około 180 minut.
Czerwona dioda przestanie świecić, gdy urządzenie w pełni naładuje baterię.
Używanie ładowarki ściennej:

12

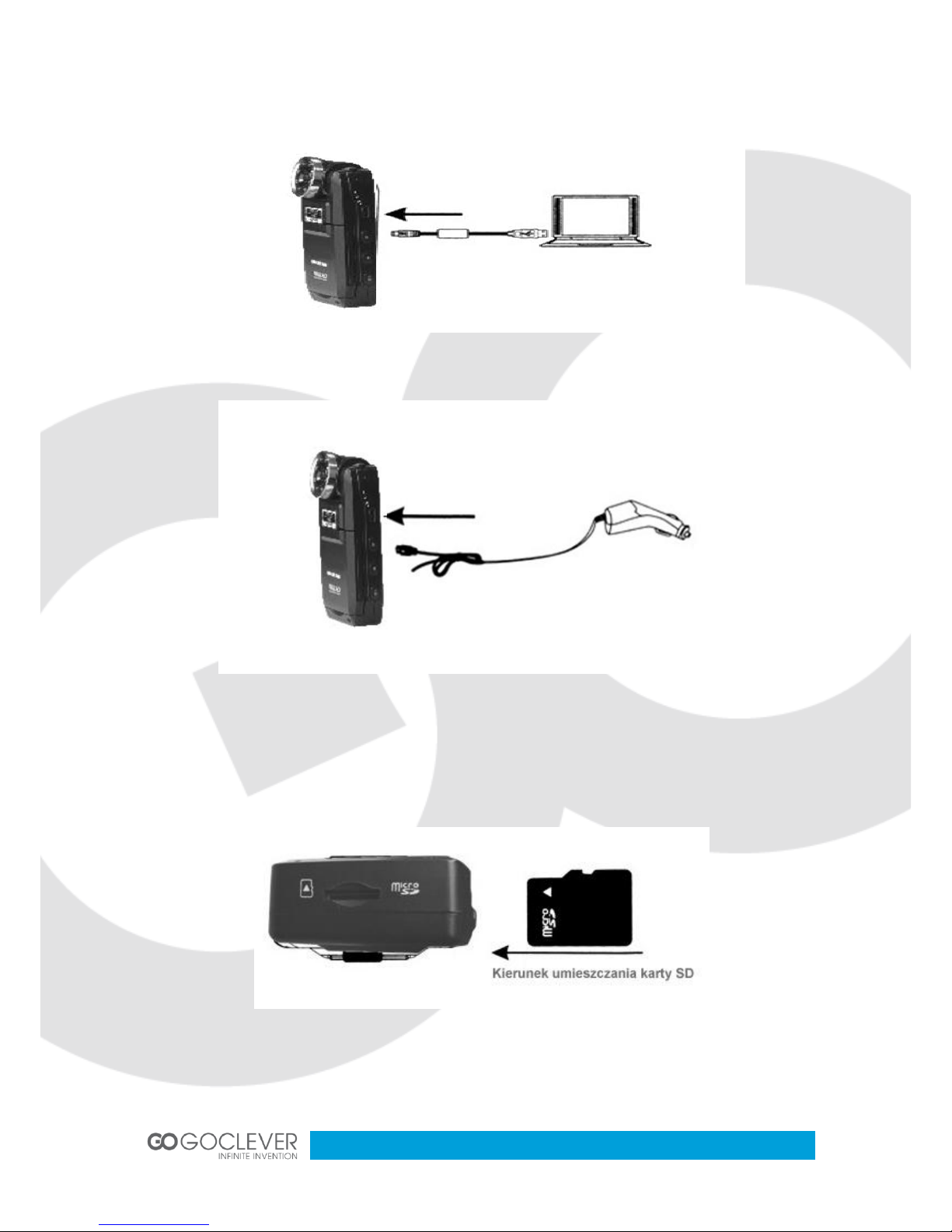

Używanie portu USB do ładowania baterii
Używanie adaptera do gniazda zapalniczki w samochodzie do ładowania baterii
Umieszczanie karty SD
Umieść kartę mikro SD w porcie kart pamięci zgodnie z rysunkiem poniżej; delikatnie wciśnij
kartę, aż do momentu gdy usłyszysz kliknięcie.

13
Wyjmowanie karty pamięci: Wciśnij brzeg karty. Gdy karta odskoczy, możesz ją wyjąć.
Obracanie ekranu LCD
Ekran otwiera się pod kątem 90°.
Ekran LCD może również obracać się pod kątem 180° w kierunku soczewki urządzenia.
Obracanie soczewki urządzenia
Soczewka może zostać obrócona o 180°jak pokazano na zdjęciu poniżej.

14
Szybki instruktaż
1) Diody LED
2) Soczewki
3) Gniazdo kart SD
4) Dioda zasilania (niebieska)
Dioda ładowania (czerwona)
5) Mikrofon
6) Wyświetlacz LCD
7) Głośnik
8) Podstawka montażowa
9) Przycisk reset
10) Przycisk zasilania
11) Przycisk MENU
12) Przycisk potwierdzenia (OK)
13) Przycisk trybu (MODE)
14) Klawisz “w dół”
15) Klawisz „w górę”
16) Port USB
Jak przełączyć się pomiędzy trybami wideo, foto i odtwarzania
Naciśnij przycisk MODE, aby przełączyć się pomiędzy trybami.
Jak przejść w tryb ustawień
Naciśnij raz przycisk MENU, naciśnij przycisk ponownie, wejdź w opcje ustawień systemu, na
ekranie pojawi się niebieskie tło.
Format: Formatowanie karty Micro SD (uwaga, formatowanie karty spowoduje utratę
wszystkich danych znajdujących się na karcie SD)
Ustawienia językowe: Zmień język oprogramowania
Reset ustawień systemowych: Anuluj/Kontynuuj
Częstotliwość: 50 Hz/60Hz
Ustawienie daty: Ustaw datę/czas

15
Jak nagrać wideo
W trybie wideo wciśnij przycisk OK, aby rozpocząć nagrywanie. Wciśnij przycisk ponownie,
aby przerwać nagrywanie.
W trybie wideo lub foto wciśnij przycisk “w górę” aby obrócić ekran i wyłączyć wyświetlacz.
W trybie wideo lub foto wciśnij przycisk “w dół” aby przełączać tryby dzienny/nocny.
Diody LED zaświecą się automatycznie przy słabym oświetleniu.
Opcje wideo
Naciśnij przycisk MENU, aby uruchomić opcje wideo.
Rozdzielczość obrazu: (VGA/D1/HD(1280*960)
Wyświetlanie czasu: Wł./Wył.
Auto-nagrywanie: Wł./Wył.
Nagrywanie dźwięku: Wł./Wył.
Czas nagrywania: 2min/5min/15min
Wykonywanie zdjęć
W trybie foto, naciśnij przycisk OK, aby wykonać zdjęcie.
Opcje trybu foto:
Naciśnij przycisk MENU, wejdź w ustawienia trybu foto:
Rozdzielczość: VGA
Zdjęcia seryjne: Wł./Wył.
Samowyzwalacz: Wył./1sek/2sek/3sek/5sek/10sek/15sek
Zarządzanie plikami
1. Naciśnij przycisk MODE, aby przejść w tryb zarządzania plikami.
2. Urządzenie obsługuje pliki graficzne oraz pliki wideo.
3. Ostatnio zapisane pliki zostaną wyświetlone.
Przykład: Jeżeli ostatnią czynnością jaką wykonałeś było wykonanie zdjęcia, urządzenie
wyświetli zdjęcie.
Odtwarzanie wideo
1. Naciśnij klawisze “w górę”/”w dół”, aby wybrać plik wideo.
2. Naciśnij przycisk OK, aby odtworzyć plik. Naciśnij przycisk “w dół”, aby przewinąć wideo.
3. Naciśnij przycisk MENU, aby zatrzymać odtwarzanie.

16
Odtwarzanie plików graficznych
Naciśnij klawisze “w górę”/”w dół”, aby wybrać plik graficzny.
Opcje odtwarzania plików graficznych:
Podczas odtwarzania naciśnij przycisk MENU, dostępne opcje:
1. Usuwanie: Naciśnij przycisk OK: Pojedyncze/Wszystkie/Wybierz
2. Miniatury: Wyświetl miniatury
3. Dźwięk: Dostosuj poziom głośności podczas odtwarzania
Połączenie z PC
Pobieranie plików z urządzenia
1. Po podłączeniu kabla USB do komputera, ekran zgaśnie a niebieska dioda zaświeci się.
Poczekaj kilka sekund.
2. Komputer wykryje kartę mikro SD jako osobne urządzenie magazynujące.
Uwaga: dotyczy systemów Windows 2000/XP/Vista/Windows 7, MAC OS *10.3.6 lub
nowszych
3. Zarządzaj plikami na komputerze.
4. Odłącz kabel USB, wyłącz urządzenie.
Uwaga: jeżeli urządzenie przestanie odpowiadać, użyj przycisku reset na urządzeniu, aby
uruchomić je ponownie.
Funkcje urządzenia
Przenośne, obrotowy ekran 180°, 140° wysokiej rozdzielczości soczewki szerokokątne
Obrotowy ekran 270° w poziomie, nagrywanie materiałów w każdej sytuacji
Wbudowany czujnik 6,35mm o niskich zakłóceniach, nagrywanie w słabych warunkach
oświetleniowych
Tryb dzienny oraz nocny

17
Automatyczne diody LED
Możliwość jednoczesnego nagrywania i ładowania baterii
Wbudowany mikrofon/głośnik
Obsługa wysokiej pojemności kart SD
Możliwość podglądu obrazu podczas wykonywania autoportretów
Tryb anty-wstrząsowy
Możliwość nagrywania podczas prowadzenia pojazdu
Ciągłe, cykliczne nagrywanie, automatyczne usuwanie starych nagrań
Automatyczne uruchamianie wraz ze startem silnika pojazdu
Funkcja opóźnionego startu
Możliwość nagrywania z wyłączonym wyświetlaczem
Specyfikacja produktu
Wyświetlacz LCD
2.0 LTPS (4:3)
Soczewki
140°A+ wysokiej rozdzielczości, szerokokątne
Wybór języka
oprogramowania
angielski, tradycyjny chiński, japoński, rosyjski, niemiecki,
francuski, hiszpański, włoski
Rozdzielczość wideo
VGA/D1/HD (1280*960)
Format wideo
AVI
Rozdzielczość zdjęć
VGA
Format zdjęć
JPG
Karta pamięci
Micro SD
Mikrofon/Głośnik
Tak
Samowyzwalacz
2SEK/10SEK/10+2SEK
Światła LED
Podwójne, jasne LED
Tryb TV
PAL/NTSC
Częstotliwość
50HZ/60HZ
Port USB
USB2.0
Zasilanie wejściowe
5V 500MA
Bateria
Akumulator Li-On
Akcesoria
1. Kabel samochodowy
2. Ładowarka (opcjonalnie)
3. Podstawka samochodowa
4. Kabel USB
5. Instrukcja obsługi
6. CD (opcjonalnie)

18
Warunki gwarancji
1. GOCLEVER SP. Z O.O. z siedzibą w Zakrzewie ( 62-069) przy ul. Przemysłowej 18 zwany dalej
Gwarantem zapewnia, że urządzenie marki GOCLEVER, jest wolne od wad konstrukcyjnych i
materiałowych, które mogłyby naruszyć jego funkcjonalność, o ile przestrzegana była instrukcja
obsługi dostarczona przy zawarciu umowy.
2. Gwarancja obowiązuje wyłącznie na terytorium Polski.
3. Gwarant bezpłatnie usunie ewentualną niesprawność urządzenia, zgodnie z postanowieniami
niniejszej gwarancji pod warunkiem przedstawienia wypełnionej w dniu zakupu karty gwarancyjnej
wraz z kopią dowodu zakupu. Dokonywanie zmian i skreśleń w karcie gwarancyjnej przez osoby
nieupoważnione powoduje utratę uprawnień wynikających z niniejszej gwarancji.
4. Okres gwarancji na urządzenia GOCLEVER wynosi 12 miesięcy, licząc od daty sprzedaży sprzętu,
jednak nie dłużej niż 15 miesięcy od daty produkcji umieszczonej na Produkcie.
5. Tryb przyjmowania produktów uszkodzonych w systemie DOOR to DOOR przysługuje nabywcy w
terminie 12 miesięcy od daty zakupu, jednak nie dłużej niż 15 miesięcy od daty produkcji. Po
przekroczeniu tych terminów użytkownik powinien przesłać uszkodzone urządzenie do punktu
serwisowego na własny koszt po wcześniejszym uzyskaniu numeru RMA zgodnie z procedurą
reklamacyjną. Natomiast koszt przesyłki do klienta po naprawie pokrywa Gwarant.
6. Okres gwarancji na akcesoria dołączone do urządzenia (np. pilot, kable itp.) wynosi 1 miesiąc od
daty sprzedaży z wyłączeniem uszkodzeń mechanicznych ( nie dotyczy gwarancja door-to-door )
7. Wady ujawnione w okresie gwarancji będą usuwane bezpłatnie w możliwie najkrótszym terminie
nieprzekraczającym 21 dni roboczych od przyjęcia urządzenia na serwis. W przypadku konieczności
sprowadzenia części zamiennych z zagranicy, termin powyższy może ulec przedłużeniu o kolejne 30
dni.
8. Reklamujący zobowiązany jest zgłosić usterkę w Centralnym Serwisie Klienta pod numerem
telefonu (061) 84 88 767. W Przypadku nie zgłoszenia usterki i wysłania jej do gwaranta bez
uzyskania numeru reklamacyjnego przesyłka nie zostanie przyjęta na serwis.
9. Usterka musi być zgłoszona do serwisu nie później niż 14 dni od jej zaistnienia.
10. Nabywca zobowiązany jest dostarczyć produkt w oryginalnym opakowaniu, wraz ze wszystkimi
akcesoriami. Odpowiedzialność za uszkodzenia wynikające z użycia opakowania zastępczego ponosi
nabywca.
11. Sprzęt nieodebrany z serwisu w ciągu 3 miesięcy od ukończenia naprawy przepada na rzecz
serwisu.
12. W przypadku nieuzasadnionej reklamacji (reklamacji sprawnego urządzenia lub gdy uszkodzenie
powstało z winy klienta) zgłaszający reklamację zostanie obciążony kosztami ekspertyzy oraz
transportu.
14. Gwarancja nie obejmuje:
1. Jakiegokolwiek używania sprzętu wykraczającego poza opis zakresu jego pracy;
2. Roszczeń z tytułu parametrów technicznych urządzenia, o ile są one zgodne z podanymi przez
producenta w instrukcji obsługi lub innych dokumentach o charakterze normatywnym;
3. Uszkodzeń powstałych z przyczyn zewnętrznych, np.: uszkodzeń mechanicznych, skutków zjawisk
atmosferycznych, zanieczyszczeń, zalań, przepięć, itp.
4. Wadliwego działania nieautoryzowanego oprogramowania zainstalowanego na urządzeniu
15. W przypadku, gdy naprawa gwarancyjna wymaga wymiany części, element wymieniony pozostaje
własnością Gwaranta. Części użyte do wymiany mogą być innej marki o parametrach technicznych,
co najmniej równoważnych.
16. Nabywca traci prawa gwarancyjne w przypadku zerwania plomb gwarancyjnych, tabliczki
znamionowej z numerem seryjnym lub stwierdzenia przez serwis producenta dokonywania
nieautoryzowanych napraw lub zmian systemowy bądź konstrukcyjnych urządzenia.
17. Gwarant może uchylić się od dotrzymania terminowości usługi gwarancyjnej, jeżeli zaistnieją
nieprzewidziane okoliczności o charakterze siły wyższej np.: klęska żywiołowa, niepokoje społeczne
itp.

19
18. Gwarant nie odpowiada za szkody i straty powstałe w wyniku niemożności korzystania z
urządzenia będącego w naprawie.
19. Uprawnienia z tytułu gwarancji nie obejmują prawa kupującego do domagania się zwrotu
utraconych korzyści w związku z wadami urządzenia.
20. Gwarant nie odpowiada za szkody powstałe w wyniku utraty danych na nośnikach
magnetycznych.
21. Stosunek prawny pomiędzy nabywcą urządzenia i Gwarantem regulowany jest wyłącznie
postanowieniami niniejszej gwarancji. Dalej idące roszczenia odszkodowawcze są wyłączone chyba,
że wynikają one z bezwzględnie obowiązujących przepisów prawa.
22. Gwarancja niniejsza ma charakter uzupełniający w stosunku do uprawnień nabywcy
przysługujących wobec sprzedawcy. Gwarancja nie wyłącza, nie ogranicza ani nie zawiesza
uprawnień nabywcy wynikających z niezgodności towaru z umową.
Najszybszą metodą rozwiązywania wielu problemów jest kontakt przez zgłoszenie serwisowe
pod adresem: www.AUTORMA.GOCLEVER.com
Centralny Serwis Klienta Funkcjonuje
od poniedziałku do piątku w godzinach: 9:00 – 16:30
tel. [phone].
Goclever Sp. z o.o.
ul. Przemysłowa 18
62-069 Zakrzewo, Polska
[e-mail]
Serwisy partnerskie:
Czechy
BOUNCER S.R.O.
SLAVONICKA 324
67531 Jemnice, Czech Republic
[email protected]
Serbia
ET Servis d.o.o. Beograd
Member of Logo d.o.o.
Group Bulevar kralja Aleksandra 261
11000 Beograd. Srbija
[phone],[phone]
www.etservis.rs
[e-mail]
Ukraina
Service Center "KROK-TTC"
ul. Geroev Dnepra 2A
04212, Kiev, Ukraine
[phone]
[email protected]
Chorwacja
PlayCom
Ulica grada Vukovara 249,10000 Zagreb
[phone],[phone],
[phone]
Skype : PlayCom - HR
[e-mail]
www.playcom.hr
Rumunia
S.C. Cordon Electronics S.R.L.
Str. Spataru Preda nr. 12, sector 5
Bucuresti, Romania
[phone], [phone],
[phone], [phone]
[e-mail]
www.cordongroup.ro
Słowenia
TopTime d.o.o.,
Litostrojska cesta 44f, Ljubljana
[email protected]
i tel: [phone]
www.toptime.si

20
Karta Gwarancyjna
DATA SPRZEDAŻY:…...............................................................................................................................................................
DATA PRODUKCJI:....................................................................................................................................................................
MODEL URZĄDZENIA: GOCLEVER DVR FULL HD IR…….………………………..………………………………………………
NUMER SERYJNY:......................................................................................................................................................................
NAZWA DYSTRYBUTORA / PIECZĘĆ
PODPIS
.........................................................
Data i podpis klienta
Historia napraw
Data
Usterka
Wykonane naprawy
Podpis i pieczątka
SERWISU
