Goobay NK ZSU 4 User manual

Bedienungsanleitung
Manual
NK ZSU 2 ZEITSCHALTUHR DIGITAL 51277
NK ZSU 3 ZEITSCHALTUHR DIGITAL IP44 51301
NK ZSU 4 ZEITSCHALTUHR DIGITAL 93256
NK ZSU 2 TIME SWITCH DIGITAL 51277
NK ZSU 3 TIME SWITCH DIGITAL IP44 51301
NK ZSU 4 TIME SWITCH DIGITAL 93256

2
Bedienungsanleitung
Inhaltsverzeichnis: Seite
1 Beschreibung und Funktion 2
2 Bestimmungsgemäßer Gebrauch 2
3 Lieferumfang 2
4 Sicherheitshinweise 3
5 Bedienung 4
6 Pege,Wartung,LagerungundTransport 7
7 GewährleistungundHaftung  7
8 Problembehebung   8
9 TechnischeDaten   8
10 Entsorgungshinweise 9
11 CE-Konformitätserklärung  9
1 Beschreibung und Funktion:
MitdendigitalenZeitschaltuhren51277,51301und93256
könnenSieIhreGeräteein-oderausschalten,indemSie
dieZeitschaltuhrindividuellprogrammieren.DasModell
51301istnachIP44spritzwassergeschütztunddamit
auchfürdenAußenbereichgeeignet.Sieistnichtfürden
Unterwasserbetrieb oder den Betrieb in anderen
Flüssigkeitengeeignet.
2 Bestimmungsgemäßer Gebrauch:
 MitAusnahmedesModells51301sindalle
 GerätenurfürdenGebrauchintrockenen
 Innenräumenbestimmt.EineandereVerwen-
dungalszuvorbeschriebenistnichtzulässig,darüber
hinausistdiesmitGefahren,wiez.B.Stromschlagund
Kurzschlussverbunden.
3 Lieferumfang:
1xZeitschaltuhr51277,51301oder93256
1xBedienungsanleitung
NK ZSU ZEITSCHALTUHREN DIGITAL
ACHTUNG! Lesen Sie die Bedienungsanleitung
vollständig und sorgfältig durch. Sie ist Bestandteil
des Produktes und enthält wichtige Hinweise zur
korrekten Montage und Benutzung. Bewahren Sie
sie auf, damit Sie diese bei Unsicherheiten und
Weitergabe des Produktes parat haben.

3
4 Sicherheitshinweise:
ACHTUNG! Lesen und befolgen Sie die Sicher-
heitsanweisungen gründlich. Es besteht u. a.
Brand- und Elektroschockgefahr!
• DasGerätdarfausschließlichüber220-240VAC
 ~Wechselspannungbetriebenwerden.
• DiemaximalzulässigeGesamtleistungder 
 angeschlossenenGerätedarf3500Wnicht 
 übersteigen.
• IhrProduktunddessenZubehöristkein  
 SpielzeugundgehörtnichtinKinderhände,weiles
 zerbrechliche,kleineundverschluckbareTeile 
 enthält,diebeiunsachgemäßemGebrauch 
 Personenverletzenkönnen!
• LassenSieVerpackungsmaterialnichteinfach 
 liegen,dasichspielendeKinderdaranschneiden 
 können.WeiterhinbestehtdieGefahrdesVer- 
 schluckensundEinatmensvonKleinmaterialund 
 Dämmmaterial.
• SetzenSiedasProduktkeinerHitze,Kälte, 
 WasseroderdirekterSonneneinstrahlungaus.
• WeiterhinsindVibrationen,mechanischeEinwir- 
 kungen,magnetischeundelektromagnetische 
 FeldersowieFeuchtigkeit,NässeundStaubeinwir-
 kungzuvermeiden.
• BeiDefekten,mechanischenBeschädigungen, 
Betriebsstörungen und anderen nicht durch diese
 AnleitungbehebbarenFunktionsproblemen, 
nehmen Sie das Gerät sofort außer Betrieb und
 wendenSiesichanIhrenHändlerzurReparatur 
 oderzumAustauschwieinKapitel
 „GewährleistungundHaftung“beschrieben.
• BittebeachtenSiedieNutzungsbedingungenunter
 „bestimmungsgemäßerGebrauch“.
• DasProduktdarfnichtgeändert,umgebautoderin
 andererWeisemodiziertwerden.ÖffnenSiedas
 Gehäusenicht.
• TrennenSiedasProduktvordemReinigeno.Ä. 
 vomNetz.
• Bügeleisen,HeizstrahlerundähnlicheGeräte 
 solltenniemalsübereineZeitschaltuhrbetrieben 
 werden.AlleGerätevondenenohneBeaufsichti- 
 gungeineBRANDGEFAHRausgeht,bitteniemals
 übereineZeitschaltuhrbetreiben.
• BenutzenSieniemalsmehrereZeitschaltuhrenhin-
 tereinander.

4
Bedienungsanleitung
5 Bedienung:
GENERELLE FUNKTIONEN:
1. 10ON/OFFProgrammemit1Minutenschritten
2.ManuellumschaltbarzwischenON(AN)/  
 AUTO(Programmmodus)/OFF(aus)
3.12/24StundenModusumschaltbar.
4.SommerzeitFunktion
5.Zufallsfunktionzwischen18:00Uhrund6:00Uhr.
6. 16WochentagkombinationenstehenzurAuswahl
INBETRIEBNAHME:
1.VerbindenSiedieZeitschaltuhrmiteiner230VSteckdo-
 seundwartenSieca.12StundenbisderPufferakku 
 vollständiggeladenist.
2.SetzenSiedieZeitschaltuhrggf.durchDrückender 
 MASTER/CLEARTastemiteinemspitzenGegenstandin
 denAuslieferungszustandzurück.
3.JetztistdieZeitschaltuhrfertigzurBenutzung.
BEDIENELEMENTE UND DISPLAY:

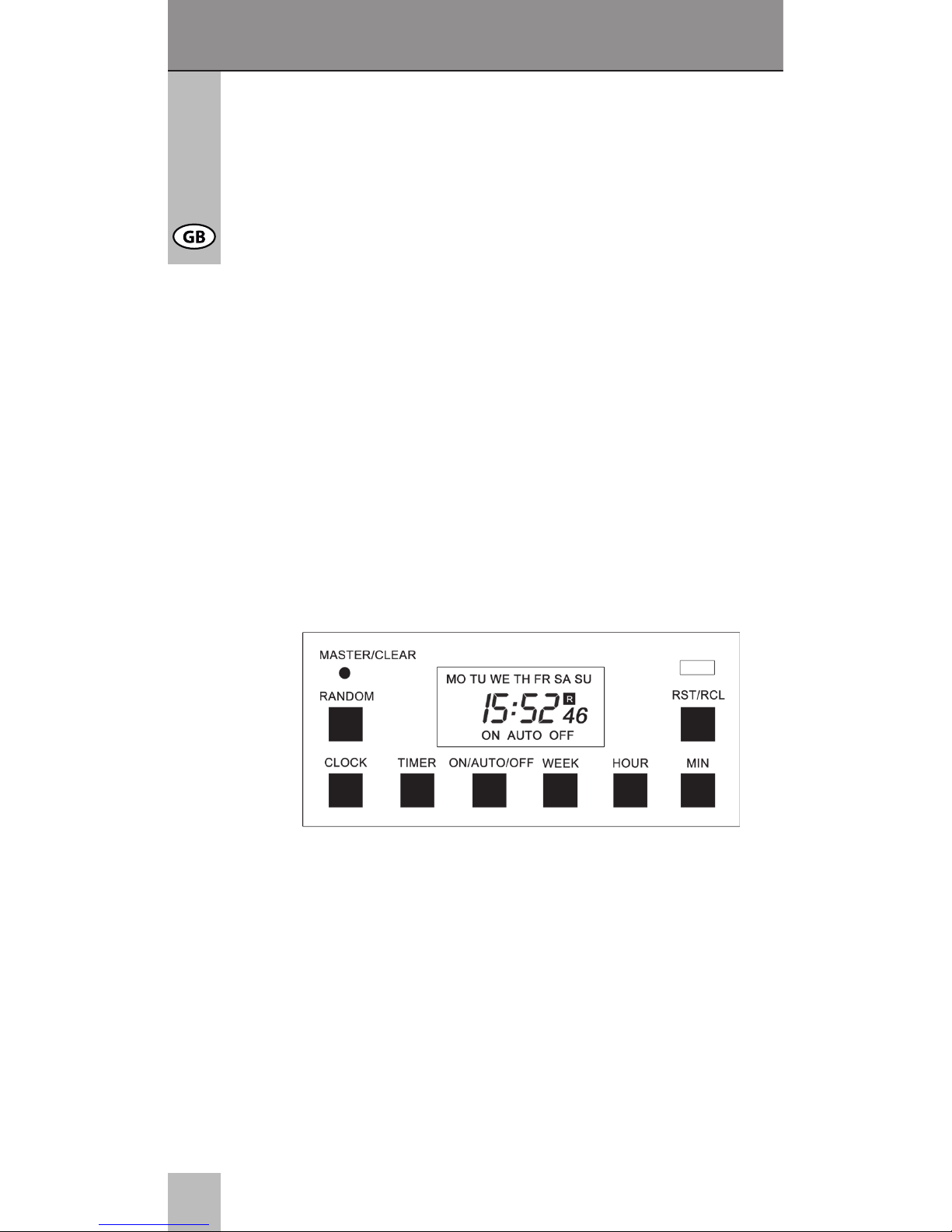

DieTastenanordnungkannjenachModellvariieren.
a.MASTERCLEAR:LöschtalleDatenimSpeicher 
 inklusivederaktuellenZeitundallerProgramme
b.RANDOM:SchalltetdieZufallsfunktioneinoderaus
c.CLOCK:ZumEinstellenderUhrzeitinVerbindungmit 
 WEEK,HOUR,MINUTE-WählenSieden12-oder24-h
 ModusinVerbindungmitderTIMERTaste.Zum 
 AktivierenderSommerzeitfunktioninVerbindungmit 
 derON/AUTO/OFFTaste.
d.TIMER:ZumEinstellenderProgrammschaltzeitenin 
 KombinationmitWEEK,HOUR,MINUTE-WählenSie 
 den12-oder24-hModusinVerbindungmitderCLOCK
 Taste.
e.ON/AUTO/OFF:ZumAuswählendesFunktionsmodus 
 derZeitschaltuhr
f. WEEK:ZumFestlegenderWocheinKombinationmit 

5
 denTastenCLOCKoderTIMER
g.HOUR:ZumFestlegenderStundeinKombinationmit 
 denTastenCLOCKoderTIMER
h.MINUTE:ZumFestlegenderMinuteinKombinationmit
 denTastenCLOCKoderTIMER
i. RST/RCL:ZumÜberschreibenundWiederherstellenvon
Programmierungen
j. LED:ZeigtdenStatusderLeistungsabgabe-IstdieLED
 an,ießtStrom,istsieaus,ießtkeinStrom.
AKTUELLE UHRZEIT EINSTELLEN:
1.DrückenSiedieCLOCKTasteundhaltenSiediese 
 gedrückt.DrückenSiegleichzeitigdieWEEKTastebis 
 derkorrekteWochentagangezeigtwird.DrückenSie 
 danachgleichzeitigCLOCKundHOURoderCLOCKund
 MINUTEbisdiekorrekteUhrzeitangezeigtwird.
2.LassenSiealleTastenlos.WochentagundUhrzeitsind
 eingestellt.
3.UmdieEinstellungenggf.nochmalszukorrigieren 
 wiederholenSiedieSchritte1bis2.
12/24 STUNDEN MODUS:
DrückenSiegleichzeitigCLOCKundTIMER.DasDisplay
zeigtden12-oder24-hModus.
SOMMERZEIT FUNKTION:
1.DrückenSieCLOCKundON/AUTO/OFFgleichzeitig. 
 DasDisplayzeigtSUMMER.DieUhrzeitwirdum1 
 Stundeverschoben.
2.DrückenSiedieTastenerneutumzurWinterzeitzu 
 wechseln.
SCHALTZEITEN PROGRAMMIEREN:
10ON/OFFProgrammezujeminimal1Minutenschritten
stehenzurVerfügung.
Stellen Sie sicher, dass die eingestellten Programme nicht
überlappen, v.a. wenn Sie Wochenprogramme einrichten.
Wenn sich Programme überschneiden, wird die Zeitschalt-
uhr die ON/EIN oder OFF/AUS Funktion gemäß der
vorliegenden Programme ausführen. Ist gleichzeitig OFF/
AUS und ON/EIN programmiert wird OFF/AUS ausgeführt.
Die Programmierung funktioniert nur im AUTO Modus.
1.DrückenSiedieTIMERTastekurz.ImDisplayerscheint
 ON_1.DieersteSchaltzeitfürON/EINkannnun 
 festgelegtwerden.

6
Bedienungsanleitung
2.WählenSiemitderWEEKTasteden/dieWochentag/e. 
 WählenSiedieZeitmitderHOUR(Stunde)undMINUTE
 Taste.
3.DrückenSieerneutkurzdieTIMERTastezumAbschlie-
 ßenderEinstellungenfürON/EINundummitden 
 EinstellungenfürOFF/AUSfortzufahren.DasDisplay 
 zeigtnunOFF_1.StellenSieeineZeiteindurcherneutes
 BetätigenvonHOUR(Stunde)undMINUTE.
4.DrückenSieerneutkurzdieTIMERTastezumAbschlie-
 ßenderEinstellungen.DasDisplayzeigtON_2.
WiederholenSieSchritt1-3umdienächsteProgrammie- 
rungvorzunehmen.Max.10Programmesindmöglich.
DrückenSieCLOCKumdasProgrammiermenüzu 
verlassen.DieZeitschaltuhristfertigeingerichtet.
BEISPIEL:
Die Zeitschaltuhr soll an jedem Wochentag um 17:15 Uhr auf
ON/AN schalten und um 22:30 Uhr auf OFF/AUS.
a. Drücken Sie die TIMER Taste einmal kurz. Das Display
zeigt ON_1.
b. Drücken Sie die WEEK Taste bis das Display MO, TU,
WE, TH, FR, SA, SU zeigt.
c. Drücken Sie die HOUR Taste bis das Display 5:00 PM
oder 17:00 zeigt.
d. Drücken Sie die MINUTE Taste bis das Display 5:15 PM
oder 17:15 zeigt.
e. Drücken Sie die TIMER Taste einmal kurz. Das Display
zeigt OFF_1.
f. Wiederholen Sie c. und d. bis das Display 10:30 PM oder
22:30 anzeigt.
Wenn Sie die HOUR oder MINUTE Taste gedrückt halten,
können Sie Zeiten schneller einstellen.
MANUELLE ON/AUTO/MANUAL OFF
EINSTELLUNGEN:
DerBetriebsmoduskannnichtwährendeinerProgrammie-
runggeändertwerden.
1.DrückenSiedieON/AUTO/OFFTastezumWechseln 
des Betriebsmodus
2. DieeingestelltenProgrammewerdenausschließlichim 
 AUTOModusausgeführt.ImMANUALONModusistdas
 angeschlosseneGerätimmereingeschaltet,imMANUAL
 OFFModusistesimmerabgeschaltet.
3.WennderModusvonMANUALONzuAUTOgewechselt
 wird,bleibtdasangeschlosseneGeräteingeschaltetbis
 zumnächstenprogrammiertenOFF/AUSSchaltpunkt.

7
ZUFALLSFUNKTION:
1.DrückenSiedieRANDOMTaste.DasDisplayzeigt 
 einR.DieRANDOMFunktionistaktiviert.
2. DurchdieRANDOMFunktionwirddieAktivierungvon 
 ProgrammenmitEinschalte-Punktnach18:30Uhrund 
 vor6Uhrzufälligvorgezogen.DerZufallsbereichvariiert
 zwischeneinemZeitvorzugvon10bis31Minuten.
BEISPIEL:
Programm 1 ist mit einem Einschalte-Punkt von 19:00 Uhr
und einem Ausschalte-Punkt von 20:00 Uhr programmiert,
die Zeitschaltuhr bendet sich im Auto-Modus. Wird
zusätzlich die „Random-Funktion“ aktiviert, variiert der
Einschalte-Punkt nun im Bereich von 18:29-18:50 Uhr.
Der Punkt der Abschaltung liegt in diesem Beispiel 1Stunde
nach dem Einschalten.
3.DrückenSieerneutRANDOMzumAusschaltender 
 Funktion.
6 Pege,Wartung,LagerungundTransport:
• DasGerätistwartungsfrei.ÖffnenSieesdeshalb 
 niemals!EntfernenSiedasGerätimmerzuerstvom 
 Netz!
• BittereinigenSiedasProduktnurmiteinemtrockenen 
 Leinentuch.GehenSiebeimReinigenvorsichtigvor,um
 Kratzerzuvermeiden.SetzenSiekeinWasser,sowie 
 keineReinigungsmittelundChemikalienein,dadies 
 denKunststoffangreifenundKurzschlüsseverursachen
 kann.
• IhrProduktlagernSiebeilängeremNichtgebrauchbitte
 fürKinderunzugänglichundintrockenerundstaubge- 
 schützterUmgebung.
• BittehebenSiefürdenTransportdieVerpackungaufum
 Schädenzuvermeiden.
7 Gewährleistung und Haftung:
• DerHerstellergewährtaufeinneuesGerät2Jahre 
 gesetzlicheGewährleistung.
• DaderHerstellerkeinenEinussaufdieInstallationdes
 Produkteshat,decktdieGarantienurdasProdukt 
 selbstab.
• FallseinFehleroderDefektanIhremGerätfestgestellt 
 werdensollte,wendenSiesichbitteanIhrenFachhänd-
 lerundzeigenSieggf.IhreQuittungoderRechnungals
 Kaufnachweisvor.IhrHändlerwirddenFehlerentweder
 vorOrtbeheben,oderdasGerätandenHersteller 

8
Bedienungsanleitung
 weiterleiten.SieerleichternunserenTechnikernihre 
 Arbeitsehr,wennSieeventuelleFehlerausführlich 
 beschreiben–nurdannhabenSieGewähr,dassauch 
 seltenauftretendeFehlermitSicherheitgefundenund 
 beseitigtwerden!
• DerHerstellerhaftetnichtfürPersonen-oderSachschä-
 den,diedurchunsachgemäßeInstallationoderBedie- 
 nung,dienichtindieserAnleitungbeschriebensind, 
 entstandensind.Dazuzähltu.a.jeglicheÄnderungund
 ModikationdesProduktesundseinesZubehörs.
• EinandereralsindieserBetriebsanleitungbeschriebe- 
 nerEinsatzistunzulässigundführtzuGewährleistungs-
 verlust,GarantieverlustundHaftungsausschluss.
• DruckfehlerundÄnderungenanGerät,Verpackungoder
 Anleitungbehaltenwirunsvor.
8 Problembehebung:
Problem Lösung
Funktionsstö-
rungen
-LesenSiedenjeweiligenAbschnittin
Kapitel5.
LEDBetriebs-
anzeige
-aufgrunddergeringerenDisplaygrö-
ßenurbeiModell93256vorhanden
Materialbruch
oder offene
Elektronik
durch
mechanische
Einwirkung
-Fassen Sie das Gerät nicht an und
konsultierenSieIhrenHändler.
BeachtenSiedazuKapitel4„Sicher-
heitshinweise“und9„Technische
Daten“.
9 Technische Daten:
Modell 51277 51301
Betriebsspannung 220-240VAC/50Hz 220-240VAC/50Hz
Betriebsanzeige Display Display
max.Leistung/Stromstärke 3500W/16A 3500W/16A
Maße 120x88x57mm 75x70x72mm
Gewichtnetto/brutto 148g/192g 240g/280g
Uhr/Kindersicherung 12/24h/ja 12/24h/ja
min.Zeitintervall 1 Minute 1 Minute
Betriebstemperatur -10 ~ +40°C -10 ~ +40°C
Genauigkeit +/-1Minute/Monat +/-1Minute/Monat
Pufferbatterie NiMH1.2V﹥100h NiMH1.2V﹥100h

9
Modell 93256
Betriebsspannung 220-240VAC/50Hz
Betriebsanzeige LED+Display
max.Leistung/Stromstärke 3500W/16A
Maße 138x75x64mm
Gewichtnetto/brutto 138g/170g
Uhr/Kindersicherung 12/24h/ja
min.Zeitintervall 1 Minute
Betriebstemperatur -10 ~ +40°C
Genauigkeit +/-1Minute/Monat
Pufferbatterie NiMH1.2V﹥100h
10 Entsorgungshinweise:
 ElektrischeundelektronischeGeräteund 
 BatteriendürfennachdereuropäischenWEEE 
 RichtlinienichtmitdemHausmüllentsorgt 
 werden.DerVerbraucheristnachdemElektroG
verpichtet,elektrischeundelektronischeGeräteamEnde
ihrerLebensdauerandendafüreingerichteten,öffentlichen
SammelstellenoderandieVerkaufstellekostenloszurück-
zugeben.EinzelheitendazuregeltdasjeweiligeLandes-
recht.DasSymbolaufdemProdukt,derGebrauchsanlei-
tungoderderVerpackungweistaufdieseBestimmungen
hin.MitdieserArtderVerwertungvonAltgerätenleistenSie
einenwichtigenBeitragzumSchutzunsererUmwelt.
WEEE-Nr.:82898622
11 CE-Konformitätserklärung:
 IhrGerätentsprichtdenEU-Richtlinien
 2001/95/EG,EN60730-1undEN61140 
 mitSchutzklasseI.Modell51301entspricht
zusätzlichderSchutzartIP44:MitdemCEZeichenerklärt
Goobay®,eineregistrierteHandelsmarkederWentronic
GmbH,dassdasGerätdiegrundlegendenAnforderungen
undRichtliniendereuropäischenBestimmungenerfüllt.
Diesekönnenonlineaufwww.wentronic.comangefordert
werden.DiegenanntenDirektivenlösenallefrüheren
nationalenZulassungeninderEUab.

10
Manual
Content:
1 DescriptionandFunction   10
2 Intended Use 10
3 Parts Package 10
4 NotesonSafety   11
5 Operating    12
6 Care,Maintenance,StorageandTransport 15
7 WarrantyandLiability   15
8 Troubleshooting   15
9 Specications    16
10NoteonWasteDisposal   17
11 CEDeclaration    17
1 Description and Function:
Withtheeasylyuseableanddigitaltimeswitches51277,
51301and93256youcanswitchonandoffyourdevices
byprogrammingthemindividually.Model51301isIP44
splash-proof,protectedagainstcontactandapplicablefor
exterioruse.Itisnotmadeforoperatingunderwaternor
inotherliquids.
2 Intended Use:
  Apartfrommodel51301theseproductsare
  madeforinteriorroomsonly.Anotherusethan
  describedbeforeisnotallowed,becausethis
cancausedangerslikeelectricshocksorshort-circuitsfor
example.
3 Parts Package:
1pctimeswitch51277,51301or93256
1pcusermanual
NK ZSU TIME SWITCHES DIGITAL
ATTENTION! Read the manual completely and
carefully. It is part of the product and contains
important advices for correct implementing
and use. Keep this manual for having it
available when passing to other persons and if
there are further questions.

11
4 Notes on Safety:
ATTENTION! Read and mind the safety
instructions completely and thoroughly. There
 isariskofelectricshocksandre!
• Usethedeviceonlywith220-240VAC~voltage.
• Thetotalpoweroftheconnecteddevicesmustnot
 exceed3500watts.
• Yourproductanditsaccessoriesarenotoysand 
 childrenmustnotuseitanyway,becauseit 
 containsfragile,smallandswallowablepartswhich
 caninjurepeoplebyincorrectuse!
• Removeanddisposepackagingmaterials, 
 becauseplayingchildrencouldcutonit.Further- 
 morethereisadangerofswallowingandinhaling
 incidentalsandinsulatingmaterials.
• Donotinterrupttheproducttowater,extremeheat,
 coldnessordirectsuninsulation.
• Furthermoreavoidvibrations,mechanical,magne-
 ticandelectro-magneticinuences,aswellas 
 liquidordusteffects.
• Ifdefects,mechanicaldamages,disturbancesor 
 otherproblemsshouldhappen,whicharenot 
 solvablewiththismanual,takethedeviceoutof 
 workimmediatelyandconsultyourdealerfor 
 questions,repairingorchangelikeitisdescribedin
 chapter“WarrantyandLiability”.
• Pleaseattendtothetermsofuseinchapter 
 “IntendedUse“.
• Theproductmustnotbechanged,reconstructed 
 ormodiedinotherways.Itisnotallowedtoopen
 thehousing,exceptingforbatterychangelike 
 described.
• Disconnectthedevicefrommainsbeforecleaning,
 etc.
• Electricirons,radiantheatersandsimilardevices 
 shouldneverbeusedwithtimeswitches.Never 
 usethetimeswitchwithdevices,endangering 
 FIRE,anddonotuseitwithoutanyattendance.
• Neverusetimeswitchesinserial.

12
Manual
5 OPERATIONG:
GENERAL NOTES:
1.10ON/OFFprogramswith1-minutesteps
2.MANUALON/AUTO/MANUALOFFmodesselectable
3.12/24hoursmodeselectable
4.Summertimefunctionavailable
5.Randomfunctionwitharandomadvanceof0-30minutes
 between6:00PMand6:00AM.
6.16combinationsofdayorblocksofdaysavailable
INITIAL OPERATION:
1.Plugthetimerintoaregular220-240V~poweroutlet. 
 Leaveforapproximately12hourstochargetheMemory
 Back-Upbatterycompletely.
2.ClearallcurrentinformationbypressingMASTER 
 CLEARbuttonwithasharpobjectsuchasapenor 
 pencilaftercharging.
3.Thetimerisnowreadytobesetupforuse. 
OPERATING ELEMENTS AND DISPLAY:
Theorderofthesebuttonscanvaryfrommodeltomodel.
a.MASTERCLEAR:Clearsalldatainmemoryincluding 
 currenttimeandallprograms
b.RANDOM:Setorcancelrandomfunction
c. CLOCK:SetcurrenttimecombinedwithbuttonsWEEK,
 HOUR,MINUTE.Select12or24hoursmodecombined
 withbuttonTIMER.Activatesummertimefunction 
 combinedwithbuttonON/AUTO/OFF.
d.TIMER:SetprogramscombinedwithbuttonsWEEK, 
 HOURandMINUTE.Select12or24hoursmode 
 combinedwithbuttonCLOCK.
e.ON/AUTO/OFF:Selectoperatingmodesofthetimer.
f. WEEK:SetweekcombinedwithbuttonCLOCKor 
 TIMER.
g.HOUR:SethourcombinedwithbuttonCLOCKor 

13
 TIMER.
h.MINUTE:SetminutecombinedwithbuttonCLOCKor 
 TIMER.
i. RST/RCL:Overrideprogramsorrecalltheoverridden 
 programs.
SETTING CURRENT TIME:
1.PressCLOCKbuttonandhold.Simultaneouslypress 
 WEEKbuttonuntiltherightdayisdisplayed.Continueby
 pressingHOURorMINUTEbuttonuntilthecurrenthour
 orminuteisdisplayed.Whensetting,thebuttonsWEEK,
 HOURorMINUTEcanbehelddownforrapidforward 
 counting.
2.Releasebothbuttons.Thedayandtimeisset.
3.Toresetincorrecttime,repeatabovesteps.
12/24 HOUR MODE:
PressCLOCKandTIMERsimultaneouslytoturnthetime
displaybetween12-and24-hoursmode.
SUMMERTIME FUNCTION:
1.PressCLOCKandON/AUTO/OFFsimultaneously.LCD
 showsSUMMER.Theclockadvances1hour.
2.Toreverttowintersetting,pressthetwobuttonsagain. 
 Theclockmovesbackward1hour.SUMMERdisappears
 inLCD.
SETTING PROGRAMS:
10differentON/OFFprogramsettingswith1minutesteps
areavailable.
When verifying your programs, ensure that the settings do
not overlap, especially when using the block option. If there
are program settings overlapping, the timer ON or OFF will
be executed according to program time, not by program
number. Program OFF has the Priority over program ON.
1.PressTIMERbuttonandrelease.LCDshowsON_1.The
 rstONsettingcanbemadenow.
2.PressWEEKbuttontosetthedayorblockofdays.Set 
 thetimebypressingHOURandMINUTEbutton.
3.PressTIMERbuttonagaintonishtherstONsetting 
 andenterintotherstOFFsetting.LCDshowsOFF_1. 
 Byrepeatingstep2youadjusttherstOFFsetting.
4.PressTIMERbuttonagaintonishtherstOFFsetting.
Enterintothe2ndONsettingandrepeatstep2and3to

14
Manual
programremainingsettings.PressTIMERbuttonandhold
toenterfastadvance.
Aftercompletingsettings,pressCLOCKbutton.The 
timerisreadytooperate.
EXAMPLE:
Timer ON at 17:15 and OFF at 22:30 everyday
a. Press TIMER once and release. LCD displays ON_1
b. Press WEEK till LCD displays MO, TU, WE, TH, FR,
SA, SU.
c. Press HOUR till LCD displays 5:00PM or 17:00
d. Press MINUTE till LCD displays 5:15PM or 17:15
e. Press TIMER again and release. LCD displays OFF_1
f. Repeat the above c. and d. till LCD displays 10:30PM or
22:30
Hold WEEK, HOUR or MINUTE button to enter fast
advance.
MANUAL ON/AUTO/MANUAL OFF SETTING:
Operatingmodescan’tbechangedduringprogramsettings.
1.PressON/AUTO/OFFbuttontorevertthethreemodesin
turn
2.TheprogramscanonlybeexecutedinAUTOmode. 
 WhenAUTOisselected,thetimeroperatesasthe 
 programs.InMANUALONorMANUALOFFmodeall 
 programsareignoredandthetimerdoesn’toperate. 
 WhenMANUALONmodeisselected,poweroutputis 
 alwaysON.WhenMANUALOFFmodeisselected, 
 poweroutputispermanentlyoff.
3.WhenthemodeisturnedfromMANUALONtoAUTO, 
 thetimerwillkeepthesettingofMANUALONuntiltothe
 nexttimersetting.
RANDOM FUNCTION:
1.PressRANDOMbutton.LCDdisplaysRANDOM. 
 TheRANDOMfunctionisactivated.
2.RandomFunctionactivatesprogramswithON-settings 
 after6:30PMandbefore6:00AMbetween10and31 
 minutesearlier.
EXAMPLE:
The program 1 has an ON-setting of 19:00 and a OFF-
setting of 20:00. The time switch is in AUTO mode. By
activating the random function in addition, the switching ON
varies from 18:29-18:50. Switching OFF will be 1 hour after
switching ON in this case.
3.PresstheRANDOMbuttonagaintocancelthisfunction.

15
 Randomfunctioncan‘tbesetduringprogramsettings.
6 Care, Maintenance, Storage and Transport:
• Thedeviceismaintenance-free.Soneveropenthe 
 housing.
• Pleasecleantheproductonlywithadrylinen.Becareful
 withthecleaningtoavoidscratches.Donotusecleaning
 supplies,chemicalsorwater,becausethiscancorrode 
 theplasticmaterialandcancauseshort-circuits.
• Pleasestoreyourproductinadryanddustproof 
 surroundwhennotusedforlongertime.Itmustbestored
 outofreachforchildren.
• Pleaseretainthepackagingtoavoiddamagesduring 
 transport.
7 Warranty and Liability:
• Theproducergrantsa2yearsguarantee.
• Asthemanufacturerhasnoinuenceoninstallation, 
 warrantyoftheproductonlyappliestotheproductitself.
• Ifanyfaultordamageisdetectedonyourdevice,please
 contactyourdealerandprovideyoursalesslipor
 invoiceasevidenceofthepurchase,ifnecessary.Your 
 dealerwillrepairthefaulteitheronsite,orsendthe 
 devicetothemanufacturer.Youmaketheworkofour 
 techniciansconsiderablyeasier,whenyoudescribe 
 possiblefaultsindetail–onlythenyoucanbeassured 
 thatfaultsoccurringonlyrarelywillbefoundandrepaired
 withcertainty!
• Themanufacturerisnotliablefordamagestopersonsor
 propertycausedbyimproperinstallationoroperationnot
 describedinthisguide.Thisincludes,amongothers,any
 alterationandmodicationoftheproductandits 
 accessories.
• Anyuseotherthandescribedinthisuser‘sguideisnot 
 permitted,andcauseslossofwarranty,lossofguaran- 
 tee,andnon-liability.
• Wereserveourrightformisprintsandchangesofthe 
 device,packing,oruser‘sguide.
Problem Help
malfunctions -Readtheappropriatepart
ofchapter5.
operatingmodeLED -Causedtothesmallerdis-
play-only93256
8 Troubleshooting:

16
Manual
OperationmodeLEDdoes
notlight
-Use a working mains
socket.
-Timeswitchissettotime
modeandnotoggleswit-
chesareactivated.
-Timeswitchisoutoftime.
Materialdamageoropen
electronicsystemcaused
bymechanicalinuences
-Donottouchthedevice
andconsultyourdealer.
-MindtheNotesofSafetyin
chapter4andtheSpeci-
cationsinchapter9.
model 51277 51301
operatingvoltage 220-240VAC/50Hz 220-240VAC/50Hz
operatingdisplay Display Display
max.power/current 3500W/16A 3500W/16A
dimensions 120x88x57mm 75x70x72mm
net/grossweight 148g/192g 240g/280g
clock/childprotection 12or24h/yes 12or24h/yes
min.period 1 minute 1 minute
operatingtemperature -10 ~ +40°C -10 ~ +40°C
accuracy +/-1minute/month +/-1minute/month
backupbattery NiMH1.2V﹥100h NiMH1.2V﹥100h
9 Specications:
model 93256
operatingvoltage 220-240VAC/50Hz
operatingdisplay LED+Display
max.power/current 3500W/16A
dimensions 138x75x64mm
net/grossweight 138g/170g
clock/childprotection 12or24h/yes
min.period 1 minute
operatingtemperature -10 ~ +40°C
accuracy +/-1minute/month
backupbattery NiMH1.2V﹥100h

17
10 Note on Waste Disposal:
 InaccordingtotheEuropeanWEEEdirective, 
 electricalandelectronicequipmentandbatteries
 mustnotbedisposedwithconsumerswaste.The
 consumeriscommittedbylawtorepositelectrical
andelectronicdevicestopubliccollectingpointsortothe
dealerattheendofthedeviceslifetimeforfree.Particulars
areregulatedinnationalright.Thesymbolontheproduct,in
themanualoratthepackagingalludestotheseterms.With
thiskindofapplicationofuseddevicesyouachievean
importantsharetoenvironmentalprotection.
WEEE-No:82898622
11 CE Declaration:
 ThisdevicecorrespondstoEUdirectives 
 2001/95/EC,EN60730-1andEN61140with 
 protectionclassI.Model51301alsocomplieswith
degreeofprotectionIP44:WiththeCEsignGoobay® ,a
registeredtrademarkoftheWentronicGmbHensures,that
theproductisconformedtothebasicstandardsand
directives.Thesestandardscanbefoundonlineonwww.
wentronic.com.Thementioneddirectivesreplaceallformer
nationalpermissionsintheEuropeanUnion.

18
Manual

19

RevisionDate2011-01-24
Version2
Goobay®is a registered
trademarkofWentronicGmbH
inGermanyand/orothercountries.
WentronicGmbH
Pillmannstraße12
38112Braunschweig,Germany
DesignedandDeveloped
inGermany.
AssembledinChina
