Gorilla Carts GOR865D11-1 User manual

Questions, problems, missing parts? Before returning to
your retailer, visit us online at www.tricam.com or call our
customer service department at 1-800-867-6763,
9 a.m. - 4 p.m., CST, Monday-Friday.
MODEL # GOR865D11-1
HEAVY DUTY GARDEN
DUMP CART
¿Preguntas, problemas, piezas faltantes? Antes de
volver a la tienda, visítenos en www.tricam.com o llame a
nuestro Departamento de Servicio al Cliente al
1-800-867-6763, de lunes a viernes de 9 a.m. a 4 p.m.,
hora central del Este.
MODELO # GOR865D11-1
CARRITO PORTA-
BASURA DE
LUJO PARA JARDÍN

A
B
C
C
D
E
F
G
H
I
I
I
I
J
K
PACKAGE CONTENTS
Part Description Quantity
Tray 1
Dump Lock Assembly 1
Rear Strut 2
Rear Frame 1
Rear Axle Assembly 1
Front Frame 1
Front Strut 2
Front Axle Assembly 1
Wheel 4
Handle 1
Hardware Kit (see Hardware Contents for details) 1
A
B
C
D
E
F
G
H
I
J
K
1
A
B
C
C
D
E
F
G
H
I
I
I
I
J
K
Pieza Descripción Cantidad
Bandeja 1
Ensamble del seguro del porta-basuray 1
Puntal posterior 2
Estructura posterior 1
Ensamble del eje posterior 1
Estructura delantera 1
Puntal delantero 2
Ensamble del eje frontal 1
Rueda 4
Manija 1
Kit de aditamentos 1
A
B
C
D
E
F
G
H
I
J
K
1
CONTENIDO DEL PAQUETE
(consulte la sección Aditamentos
para obtener más detalles)

HARDWARE CONTENTS
WARNINGS AND CAUTIONS
WARNING:
•Read, understand and follow ALL instructions before using this product.
•Do not exceed the overall maximum load capacity of 1,200 lbs. or the
maximum dumping load capacity of 500 lbs.The weight rating is based on
an evenly distributed load.
•Do not allow children to use the cart without supervision.
This cart is not atoy.
•Do not use this cart for transporting passengers.
•This cart is not intended for highway use.
•Do not exceed 5 mph.
CAUTION:
•Distribute the load evenly over the surface of the tray.
•Do not load items on the top edges of the tray.
•If any parts become damaged, broken or misplaced, do not use the cart
until replacement parts have been obtained.
•Do not use the cart on surfaces or for transporting objects that can cause
damage tothe pneumatic tires or tubes. Do not inflate the tires to more
than 30 PSI (2.07 BAR).
•It is recommended that the cart be inspected for damage before each use.
•KEEP THESE INSTRUCTIONS FORFURTHER REFERENCE.
2
Quantity PicturePart
M8 x 20mm
Internal Button
Head Bolt
6
4Wheel Spacer
5
M8 x 25mm
Internal Button
Head Bolt
AA
DD
GG
20
9
M8 Flat
Washer
M8 Flat
Washer
JJ
HH
II
2
M6 x 20
Shoulder Bolt KK
CC
Description Quantity Picture
M8 Lock Nut 20
Part
EE
Description
M8 x 20mm
Carriage Bolt
8
BB
M12 Flat
Washer
4
LL
MM
M6 Lock Nut 2
M6 Flat Washer 2
NN
Allen Wrench 1
M12 Lock Nut 4
FF
1M8 x 60mm
Internal Button
Head Bolt
ADVERTENCIAS Y PRECAUCIONES
ADVERTENCIA:
•Lea, comprenda y siga TODAS las instrucciones
antes de utilizar este producto.
•No exceda la capacidad de carga total máxima de 544,31 kg o la
capacidad de carga de volcado máxima de 226,80 kg.
•El índice de peso estácalculado en base a una carga distribuida
uniformemente.
•No permita que los niños utilicen el carrito sin supervisión.
Estecarrito no es un juguete.
•No utilice estecarrito para transportar pasajeros.
•Estecarrito no está diseñado para utilizarse en autopistas.
•No exceda los 8km/h.
PRECAUCIÓN:
•Distribuya la carga uniformemente sobre la superficie de la bandeja.
•No cargue artículos sobre los bordes superiores de la bandeja.
•Si alguna pieza se daña, rompe o pierde, no utilice el carrito hasta obtener
las piezas de repuesto.
•No utilice el carrito en superficies o para transportar objetos que dañen las
ruedas neumáticas o los tubos. No infle los neumáticos a más de
30 PSI (2.07 BAR).
•Se recomienda que se revise el carrito para verificar que no tenga daños
antes de cada uso.
•GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA
2
ADITAMENTOS
6
4
5
AA
DD
GG
20
9
JJ
HH
II
2KK
CC
20
EE
8
BB
4
LL
MM
2
2
NN
1
4
FF
1
M8 x 20mm
Perno cabeza
de botón interna
Espaciador
para las
ruedas
Espaciador
para las
ruedas
M8 x 30mm
Perno cabeza
de botón interna
Arandela
plana M8
M6 x 20
Perno de
hombro
Contratuerca
M8
M8 x 20mm
Perno cabeza
de hongo
Arandela
plana M12
Contratuerca
M6
Arandela
plana M6
Contratuerca
M12
M8 x 60mm
Perno cabeza
de botón interna
Cantidad Imagen
Pieza Descripción Cantidad Imagen
Pieza Descripción
Llave allen
Images are not to scale
Las imágenes no están a escala

ASSEMBLY INSTRUCTIONS
Fig. 1
Hardware Used
Note: During each step of assembly, assemble all hardware and hand
tighten. Once all the hardware is installed for that particular step, tighten all
the hardware.
1. Attach the front axle assembly
(H) to the front frame (F) using four
M8 x 20mm carriage bolts (DD),
four M8 lock nuts (JJ), and four M8
washers (FF).
Attach the outer ends of the
steering linkage using two M6 x
20mm shoulder bolts (EE), M6 lock
nuts (LL), and M6 washers (MM),
as shown in Fig. 1.
Hand tighten all bolts until after
Step 2.
PREPARATION
Before beginning assembly of product, make sure all parts are present.
Compare parts with package contents list and diagram above. If any part is
missing or damaged, do not attempt to assemble the product. Contact
customer service for replacement parts.
Estimated Assembly Time: 30 minutes
Tools Required for Assembly: Phillips screwdriver and metric socket set
(or two adjustable wrenches). (tools not included)
3
DD
x 4
M8 Flat
Washer
JJ M8 Lock Nut x 4
M8 x 20mm
Carriage Bolt
x 4
LL
M6 Lock Nut x 2
MM
M6 Flat Washer x 2
FF
x 2
M6 x 20
Shoulder Bolt
EE
F
H
DD
FF
MM
LL
JJ
EE
INSTRUCCIONES DE ENSAMBLAJE
Fig. 1
Aditamentos utilizados
Nota: Durante cada paso del ensamblaje, ensamble todos los aditamentos y
apriete a mano. Una vez que todos los aditamentos estén instalados según
el paso correspondiente, apriételos.
1. Fije la estructura del eje frontal (H)
a la estructura delantera (F) con cuatro
pernos cabeza de hongo M8 x 20 mm
(DD), cuatro contratuercas M8 (JJ) y
cuatro arandelas M8 (FF).
Fije los extremos exteriores de la
varilla de dirección con dos pernos de
hombro M6 x 20 mm (EE),
contratuercas M6 (LL) y arandelas
(MM), como se muestra en la Fig. 1.
Apriete todos los pernos con la mano
hasta terminar el paso 2.
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las
piezas. Compare las piezas con la lista del contenido del paquete y el
diagrama anterior. No intente ensamblar el producto si falta alguna pieza o
si éstas están dañadas. Póngase en contacto con el Departamento de
Servicio al Cliente para obtener piezas de repuesto.
Tiempo estimado de ensamblaje: 30 minutos
Herramientas necesarias para el ensamblaje: Destornillador Phillips,
alicates y juego de dados (o dos llaves ajustables).
(No se incluyen las herramientas)
3
DD
x 4
Arandela
plana M8
JJ Contratuerca M8 x 4
M8 x 20mm
Perno cabeza
de hongo
x 4
LL
Contratuerca M6 x 2
MM
Arandela
plana M6 x 2
FF
x 2
M6 x 20
Perno de
hombro
EE
F
H
DD
FF
MM
LL
JJ
EE

INSTRUCCIONES DE ENSAMBLAJE
2. Fije los puntales
delanteros (G) para conectar
el ensamble del eje frontal (H)
a la estructura delantera (F)
con cuatro pernos cabeza de
hongo M8 x 20 mm (DD),
cuatro contratuercas M8 (JJ)
y cuatro arandelas M8 (FF),
como se muestra en la Fig. 2.
Apriete firmemente todos los
pernos de los pasos 1 y 2.
4
3. Deslice los puntales
posteriores (C) hacia los
extremos del ensamble del
eje posterior (E) como se
muestra en la Fig. 3.
Fig. 2
Aditamentos utilizados
Fig. 3
DD
x 4
Arandela
plana M8
II Contratuerca
M8
x 4
M8 x 20mm
Perno cabeza
de hongo
x 4
FF
C
C
E
G
G
H
F
DD
DD
DD
JJ
FF
FF
JJ
ASSEMBLY INSTRUCTIONS
Fig. 2
Hardware Used
2. Attach the front struts (G)
to connect the the front axle
assembly (H) to the front
frame (F) using four M8 x
20mm carriage bolts (DD),
using four M8 lock nuts (JJ),
and four M8 washers (FF),
as shown in Fig. 2.
Tighten all bolts from Step 1
and Step 2 securely.
Fig. 3
G
G
H
F
4
DD
DD
DD
DD
x 4
M8 Flat
Washer
JJ
JJ
FF
M8 Lock Nut x 4
M8 x 20mm
Carriage Bolt
x 4
FF
FF
JJ
3. Slide the rear struts (C)
onto the ends of the rear
axle assembly (E), as
shown in Fig. 2.
C
C
E

INSTRUCCIONES DE ENSAMBLAJE
Fig. 5 Fig. 6
4. El ensamble del eje
posterior (E) se fija a la
sección posterior de la
estructura posterior (D).
Revise dos veces la
ubicación de la estructura
posterior (D) antes de
ensamblarla en el tubo.
Los orificios laterales de
la estructura posterior (D)
deben estar mirando
hacia la parte posterior
de la bandeja (A).
Consulte las etiquetas
delantera y posterior en
la parte posterior de la
estructura posterior (D)
para confirmar que la
ubicación está correcta,
como se muestra en las
figuras 4, 5 y 6.
NOTA: Si la estructura posterior (D) no está instalada correctamente, como
se muestra en la Fig. 6, la instalación del ensamble del seguro del
porta-basura (B) en el paso 6 no se enganchará cuando la bandeja del carrito
(A) esté hacia abajo. 5
EL ORIFICIO LATERAL
FRENTE AL CENTRO ESTÁ
Center
Line
Centro
EL FRENTE
DE LA
BANDEJA
CORRECTO
EL ORIFICIO LATERAL
DETRÁS DEL CENTRO ESTÁ
Center
Line
Centro
INCORRECTO
Fig. 4
EL FRENTE
DE LA BANDEJA
D
A
A
D
E
EL FRENTE
DE LA
BANDEJA
ASSEMBLY INSTRUCTIONS
Fig. 5 Fig. 6
4. The rear axle assembly (E)
attaches to the rear section of
the rear frame (D).
Double check the rear frame
(D) placement before
assembling to the tub. The
side holes on the rear frame
(D) must be towards the rear of
the tray (A). Please reference
the front and rear labels on the
backside of the rear frame (D)
to confirm correct placement,
as shown in Fig. 4, 5 and 6.
NOTE: If the rear frame (D) is installed incorrectly, as shown in Fig. 6, the dump
lock assembly (B) installation in Step 6 will not engage when the cart tray (A) is
in the down position.
5
SIDE HOLE IN REAR
OF CENTER IS
Center
Line
Center
FRONT
OF TRAY
CORRECT
SIDE HOLE IN FRONT
OF CENTER IS
Center
Line
Center
FRONT
OF TRAY
INCORRECT
Fig. 4
FRONT
OF TRAY
D
A
A
D
E

INSTRUCCIONES DE ENSAMBLAJE
5. Fije el ensamble del eje
posterior (E) con los puntales
posteriores (C) y la estructura
posterior (D) a la bandeja (A)
con cinco pernos cabeza de
botón interna M8 x 30 mm
(BB), un perno de cabeza
segmentada M8 x 20 mm
(CC), seis contratuercas M8
(JJ), seis arandelas M8 (GG),
y seis arandelas M8 (FF),
como se muestra en la Fig. 7.
Use el pernos cabeza de
botón interna
M8 x 20 mm (CC) en la parte
central delantera de la
estructura posterior (D), como
se muestra en la Fig. 7.
6
Fig. 7
Aditamentos utilizados
El orificio más
cercano a la parte
posterior de la
bandeja
Consulte las
paso 4, fig. 5
para confirmar
que la colocación
esta correcto
El frente
de la
bandeja
M8 x 20mm
Perno cabeza de
botón interna
x 5
x 1
x 6
x 6
M8 x 30mm
Perno cabeza de
botón interna
Arandela plana M8
JJ
CC
Contratuerca M8
BB
FF
A
D
E
CC
GG
BB
JJ
FF
ASSEMBLY INSTRUCTIONS
Fig. 7
Hardware Used
5. Attach the rear axle
assembly (E) with the rear
struts (C) and the rear frame
(D) to the tray (A) using five
M8x25 internal button head
bolts (BB), one M8 x 20mm
internal button head bolt
(CC), six M8 lock nuts (JJ),
six M8 washers (GG), and six
M8 washers (FF), as shown
in Fig. 7.
Use the one M8 x 20mm
internal button head bolt (CC)
in the front center location of
the rear frame (D), as shown
in Fig. 7.
6
x 5
x 1
x 6 x 6
M8 Flat
Washer
JJ
CC
M8 Lock Nut
x 6
GG M8 Flat
Washer
BB
FF
M8 x 20mm
Internal Button
Head Bolt
M8 x 25mm
Internal Button
Head Bolt
Hole
Closer
to rear
of tray
Note correct
position of rear
frame as noted
in Step 4,
Figure 5.
Front
of tray
A
D
EJJ
CC
GG
BB
FF
x 6
JJ Contratuerca
M8
x 6
GG Arandela
plana M8

INSTRUCCIONES DE ENSAMBLAJE
Fig. 8
Aditamentos utilizados
6. Fije la estructura posterior
(D) a la estructura delantera (F)
con dos pernos cabeza de
botón interna M8 x 20 mm (CC),
dos contratuercas M8 (II) y
cuatro arandelas M8 (FF), como
se muestra en la Fig. 8.
7
x 2
x 2
Arandela plana
M8
Contratuerca
M8
x 2
Aditamentos utilizados
x 3 x 3
Arandela plana
M8 Contratuerca
M8
x 3
Fig. 9
7. Fije el ensamble del seguro del
porta-basura (B) a la bandeja (A)
con tres pernos cabeza de botón
interna M8 x 20 mm (CC), tres
contratuercas M8 (JJ), tres
arandelas M8 (GG), y tres
arandelas M8 (FF), como se
muestra en la Fig. 9.
Si el ensamble del seguro del
porta-basura (B) no se engancha
cuando baja la bandeja del carrito
(A), revise dos veces la ubicación
de la estructura posterior (D) en el
paso 4.
M8 x 20mm
Perno cabeza
de botón interna
M8 x 20mm
Perno cabeza
de botón internal
D
F
CC
CC
JJ
JJ
FF
CC
JJ
FF
CC
ASSEMBLY INSTRUCTIONS
Fig. 8
Hardware Used
6. Attach the rear frame (D) to
the front frame (F) using two M8
x 20mm internal button head
bolts (CC), two M8 lock nuts (II),
and two M8 washers (FF), as
shown in Fig. 8.
7
D
F
A
B
x 2
x 2
M8 Flat Washer
JJ M8 Lock Nut
CC
CC
FF
FF
JJ
x 2
Hardware Used
x 3 x 3
x 3
Fig. 9
7. Attach the dump lock assembly
(B) to the tray (A) using three M8
x 20mm internal button head
bolts (CC), three M8 lock nuts
(JJ), three M8 washers (GG), and
three M8 washers (FF), as shown
in Fig. 9.
If the dump lock assembly (B)
does not engage when you lower
the cart tray (A), please double
check the placement of the rear
frame (D) in Step 4.
FF
CC
GG
JJ
M8 x 20mm
Internal Button
Head Bolt
CC
M8 Flat Washer JJ M8 Lock Nut
FF
M8 x 20mm
Internal Button
Head Bolt
CC x 3
GG M8 Flat
Washer
x 3
GG Arandela
plana M8
A
BFF
CC
GG
JJ

ASSEMBLY INSTRUCTIONS
8
Fig. 10
Hardware Used

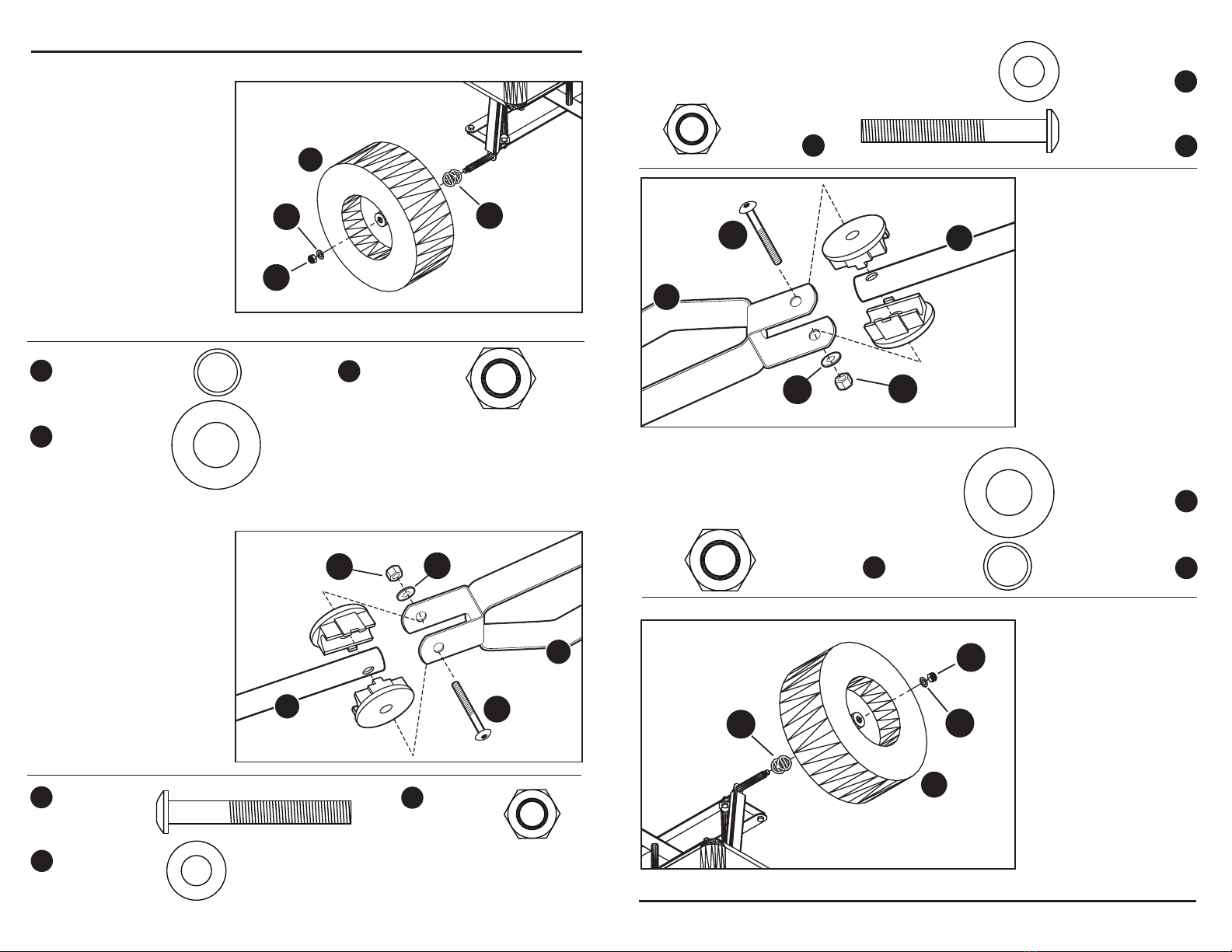

8. Attach the four wheels
(I) by first placing the wheel
spacers (HH) onto each
axle, then the wheels (I)
and M12 flat washers (II),
and M12 lock nuts (KK), as
shown in Fig. 10.
I
X 4Wheel Spacer
HH
HH
II
II
M12 Flat Washer X 4
KK
KK
M12 Lock Nut X 4
Fig. 11
Hardware Used
9. Attach the handle (J) to
the yoke on the front axle
assembly (H) using the M8
x 60mm internal button
head (AA), M8 lock nut
(JJ), and M8 washer (FF),
as shown in Fig. 11.
AA
AA
X 1M8 x 60mm
Internal Button
Head Bolt
x 1
x 1
M8 Flat Washer
JJ
FF
M8 Lock Nut
FF
JJ
H
J
INSTRUCCIONES DE ENSAMBLAJE
8. Fije las cuatro ruedas
(I) colocando primero los
espaciadores para las
ruedas (HH) en cada eje,
y luego las ruedas (I) y
las arandelas planas
M12 (II), y las
contratuercas M12 (KK),
como se muestra en la
Fig. 10.
8
9. Fije la manija (J) a la
horquilla en el ensamble
del eje frontal (H) con el
perno cabeza de botón
interna M8 x 60 mm
(AA), la contratuerca M8
(JJ) y la arandela M8
(FF), como se muestra
en la Fig. 11.
Aditamentos utilizados
X 4Espaciador
para las ruedas
Arandela
plana M12
X 4
Contratuerca
M12
X 4
HH
II
KK
Fig. 10
I
HH
II
KK
Fig. 11
AA
FF
JJ
H
J
Aditamentos utilizados
X 1M8 x 60mm
Perno cabeza
de botón interna
x 1
x 1
Arandela
plana M8
Contratuerca
M8
AA JJ
FF

OPERATION INSTRUCTIONS
1. USING THE DUMPING
FEATURE
To use the dumping feature,
pull the dumping release
handle forward in order to
release the tray from the
locking mechanism. Lift the
release handle in order to
rotate the tray upward into
the dumping position, as
shown in Fig. 2.
USING THE SWIVEL
HANDLE
1. Remove clips and
cotter pins.
2. Rotate the handle and
insert cotter pin. Secure
by attaching the clip.
3. The second cotter pin
is used to attach the
handle to the trailer hitch,
as shown in Fig. 1.
2. RETURNING THE TRAY
TO THE LOWERED
POSITION
Return the tray back to the
lowered position and verify
that the dumping release
handle locks in place, as
shown in Fig. 3.
9
Fig. 2
Fig. 3
Fig. 1
Fig. 2
Fig. 3
Fig. 1
INSTRUCCIONES DE OPERACIÓN
1. PARA UTILIZAR LA
CARACTERÍSTICA DE
VOLCADO
Para utilizar la característica
de volcado, jale la manija de
liberación de volcado hacia
delante para liberar la
bandeja del mecanismo de
bloqueo. Levante la manija
de liberación para girar la
bandeja hacia arriba a la
posición de volcado, como
se muestra en la Fig. 2.
PARA UTILIZAR LA MANIJA
GIRATORIA
1. Retire los sujetadores y
los pasadores de chaveta.
2. Gire la manija e inserte
los pasadores de chaveta.
Fíjela con el sujetador.
3. El segundo pasador de
chaveta se usa para fijar la
manija al enganche de
remolque, como se muestra
en la Fig. 1.
2. PARA VOLVER A
COLOCAR LA BANDEJA
EN LA POSICIÓN BAJA
Vuelva a colocar la bandeja
en la posición baja y
verifique que la manija de
liberación de volcado se
bloquee en su lugar, como
se muestra en la Fig. 3.
9

B
C
D
E
F
G
H
I
I
I
I
J
K
REPLACEMENT PARTS LIST
Printed in China
10
Part Description Quantity
Dump Lock Assembly 1
Rear Strut 2
Rear Frame 1
Rear Axle Assembly 1
Front Frame 1
Front Strut 2
Front Axle Assembly 1
Wheel 4
Handle 1
Hardware Kit (see Hardware Contents for details) 1
B
C
D
E
F
G
H
I
J
K
OPERATION INSTRUCTIONS
STAKE OUT SIDES
To increase the cubic foot
capacity of this item, these 8
pockets can be used to fit
stake out side panels as
shown. Actual pocket
dimensions: 0.75in x 2.0in
as shown in Fig. 1.
Fig. 1
For replacement parts, visit us online at www.tricam.com to fill out a
replacement parts submission form or call our customer service department at
1-800-867-6763, 9 a.m. - 4 p.m., CST, Monday-Friday
B
C
D
E
F
G
H
I
I
I
I
J
K
LISTA DE PIEZAS DE REPUESTO
Impreso en China
10
INSTRUCCIONES DE OPERACIÓN
BOLSILLOS LATERALES
Para incrementar los pies
cúbicos de este artículo, estos
8 bolsillos pueden utilizarse en
los paneles laterales como se
muestra. Estos bolsillos eal
dimensionada de 1.9cm x
5.08cm, como se muestra en
la Fig. 1.
Fig. 1
Pieza Descripción Cantidad
Ensamble del seguro del porta-basuray 1
Puntal posterior 2
Estructura posterior 1
Ensamble del eje posterior 1
Estructura delantera 1
Puntal delantero 2
Ensamble del eje frontal 1
Rueda 4
Manija 1
Kit de aditamentos (consulte la sección Aditamentos para obtener más detalles) 1
B
C
D
E
F
G
H
I
J
K
Para obtener piezas de repuesto, visítenos en www.tricam.com o llame a
nuestro Departamento de Servicio al Cliente al 1-800-867-6763, de lunes a
viernes de 9 a.m. a 4 p.m., hora central estándar.
