Bedienungsanleitung 3-349-729-15
Operating Instructions 2/8.23

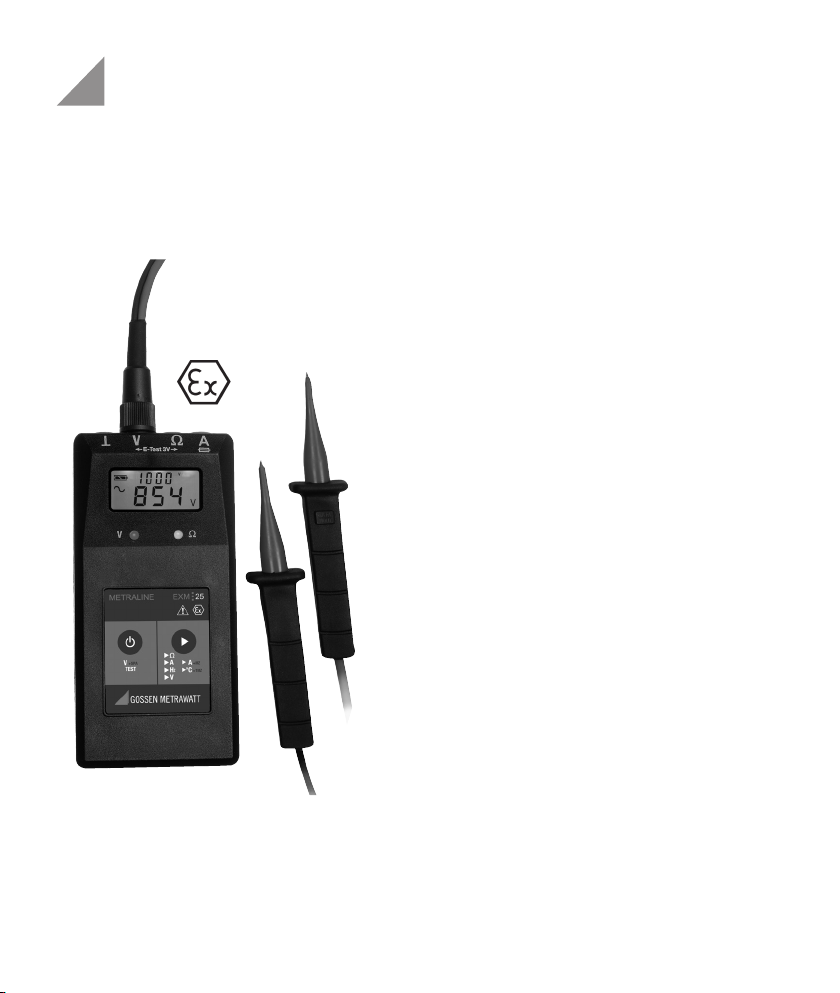

METRALINE EXM25

2

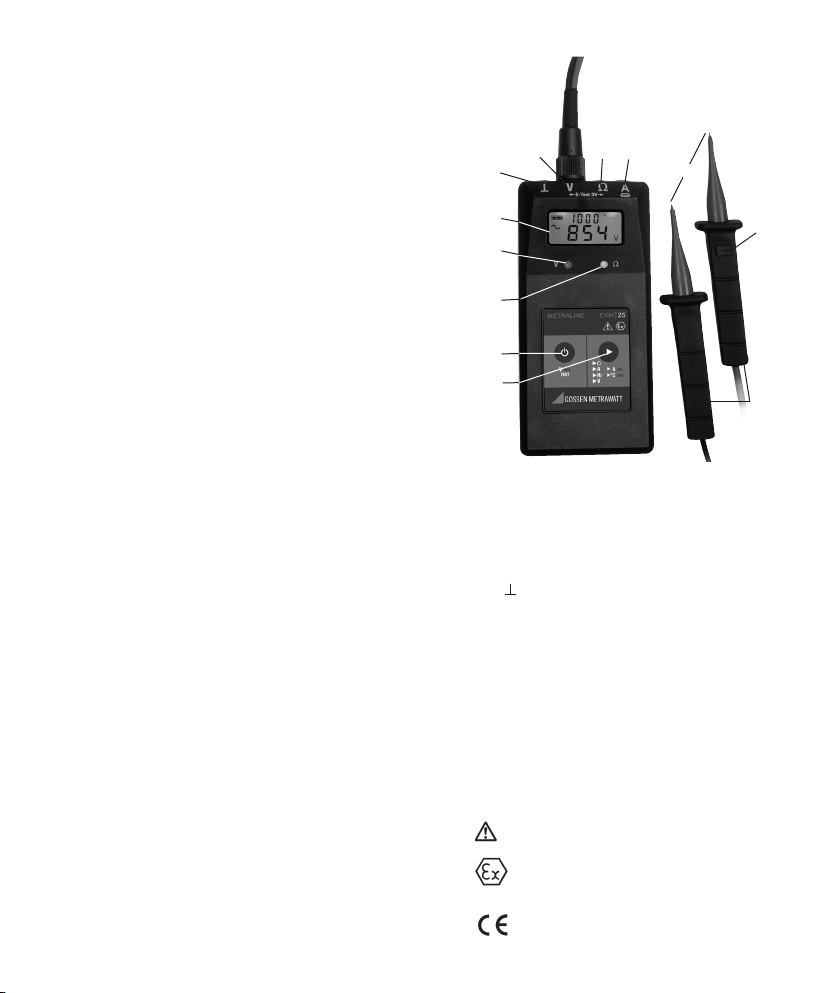

1 Prüfelektroden der Spannungs-Messspitzen
(rote Leitung + /schwarze Leitung -)
2 DATA-HOLD-Taster
3 LED Ω (grün): 0 ... 10 kΩ
4 LED Volt (rot): 12 ... 1000 V
5 LCD-Anzeige
6 -Buchse, schwarze Normbuchse
7 7-polige Universalbuchse für Spannungs-
Messspitzen, Temperatur-Messzusatz,
Stromzange und Steckernetzgerät
8 Ω-Buchse, rote Normbuchse
für Widerstandsmessungen
9 A-Buchse, blaue Normbuchse
für Strommessungen
10 Ein/Aus-Taste
11 Funktionstaste
12 Handhabe
Symbole auf dem Gerät
Achtung! Bedienungsanleitung beachten!
EG-Konformitätskennzeichnung
Ex-Kennzeichnung:
Zugelassen für Ex-Bereiche nach ATEX
(EN 60079-0 und EN 60079-11) siehe Kapitel 5.1
1
4
3
5
78 9
6
2
10
11
12

1. Anwendung
METRALINE EXM25 ist ein eigensicheres Multimeter
für Ex-Bereiche nach ATEX (EN 60079-0 und
EN 60079-11) und EN/IEC 61010 für Spannungs-,
Widerstands-, Strom- und Frequenzmessungen
sowie mit Zubehör für Temperatur- und Hochstrom-
messungen.
Ausführung M210A mit Akku und M210B mit
Batteriebetrieb.
1.1 Bestimmungsgemäße Verwendung
Das Gerät ist nur für die in der Bedienungsanleitung
beschriebenen Anwendungen bestimmt. Hierzu
sind besonders die Sicherheitshinweise und die
technischen Daten mit den Umgebungsbedin-
gungen zu beachten.
Eine andere Verwendung ist unzulässig und kann zu
Unfällen oder Zerstörung des Gerätes führen.
Diese führen zu einem sofortigen Erlöschen jegli-
cher Garantie- und Gewährleistungsansprüche.
2. Sicherheitshinweise
Bei bestimmungsgemäßer Verwendung gewähr-
leistet METRALINE EXM25 sowohl die Sicherheit
der bedienenden Person als auch die des Gerätes.
Die Spannungs-Messspitzen enthalten in beiden
Prüfspitzen vergossene Vorwiderstände. Sie sind ex-
trem sicher und entsprechen der Überspannungs-
kategorie CAT IV.
Um den sicherheitstechnisch einwandfreien
Zustand zu erhalten und die gefahrlose Verwendung
sicherzustellen, ist es unerlässlich, dass Sie vor dem
Einsatz Ihres Gerätes diese Bedienungsanleitung
sorgfältig und vollständig lesen und diese in allen
Punkten befolgen.
 Das Gerät darf nur innerhalb der gekennzeich-
neten Ex-Zonen (siehe Abschnitt 5.1) und
innerhalb der technischen Grenzwerte (siehe
Abschnitt 5.2) betrieben werden.
 Vor Widerstandsmessungen ist die Spannungs-
freiheit des Messobjektes sicherzustellen.
 Spannungsmessungen dürfen bis zu
folgenden Grenzwerten durchgeführt werden:
Mit der Messspitze EXM 72010 bis 1000 V.
 Eine einwandfreie Anzeige ist nur im Tempera-
turbereich von - 10° C ... + 40° C sichergestellt.
 Bei Spannungsprüfungen die Messspitzen
nur an den Handhaben anfassen und die
Prüfelektroden nicht berühren.
3

 Nur sachkundige Personen dürfen Arbeiten mit
diesem Produkt duchführen. Der Benutzer muss
mit den Gefahren der Messung und den Einhal-
tungen der Vorsichtsmassnahmen und dem
ordnungsgemäßen Gebrauch des Multimeters
vertraut sein.
 Arbeiten dürfen nur mit entsprechender Schutz-
ausrüstung durchgeführt werden.
Beachten Sie die Mindestabstände zu anderen
unter Spannung stehenden oder geerdeten
Anlagenteilen und verwenden Sie persönliche
Schutzausrüstung gemäß den landesspezifischen
Unfallverhütungsvorschriften
(in Deutschland: DGUV Vorschrift 3 bisher BGV A3
oder VDE 0105-100).
Das Multimeter kurz vor und nach Möglichkeit
auch nach dem Einsatz auf Funktion geprüft
werden. Führen Sie den Funktionstest durch und
überprüfen Sie das Gerät an einer bekannten
Spannungsquelle (AC und DC). Fällt hierbei die
Anzeige eines oder mehrerer Systeme aus, darf
das Gerät nicht mehr verwendet werden.
Unbefugte dürfen das Messgerät nicht
zerlegen.
Eine Instandsetzung ist nur durch den Hersteller
oder durch vom Hersteller ausdrücklich ermäch-
tigte Werkstätten zulässig (siehe Abschnitt 7).
Vor Verwendung des Multimeters sind das
Gehäuse und die Messleitung auf Beschädi-
gungen zu überprüfen. Wenn Beschädigungen
zu erkennen sind, darf das Multimeter nicht mehr
verwendet werden. Bei starker Verschmutzung
ist das Multimeter vor der Verwendung zu
säubern.
Die Lagerung des Multimeters muss in trockener
und sauberer Umgebung erfolgen.
4

3. Inbetriebnahme
3.1 Batterie
In Ihr Gerät haben wir bereits einen Energieblock
eingesetzt. Es dürfen ausschließlich folgende
Energieblocks verwendet werden:
NiMH-Akku für Gruppe I und II T4:
Typ Z209A EXM-AK9
Lithium-Batterie für Gruppe I und II T6:
Typ Z209B EXM-LB3
Achtung!
Beachten Sie vor der ersten Inbetriebnahme oder
nach Lagerung Ihres Gerätes unbedingt den
Abschnitt 6.
3.2 Prüfen von Anzeige und Funktion
METRALINE EXM25 ist an jedem Tag auf einwand-
freie Funktion zu überprüfen.
Eigentest 1 (Anzeigetest):
Drücken Sie die Taste„EIN/AUS“ und halten diese
gedrückt. Auf dem LC-Display leuchten alle
Segmente, zusätzlich leuchten die V – LED und die
Ω - LED. Wenn Sie die Taste„EIN/AUS“ loslassen,
wird der Wert 000 ... 001 V angezeigt.
Eigentest 2 (Spannungsmessleitung):
Spannungs-Messspitzen EXM 72010 an die
7-polige Universalbuchse anschließen und
verriegeln. Gerät einschalten.
Anzeige: 000..001 V, in der oberen Zeile 1000 V.
Beide Prüfelektroden nacheinander etwa 5 mm
schräg in die Ω-Buchse stecken.
Display zeigt dabei jeweils Test und rdy an, und die
grüne LED leuchtet.
Hinweis: Wenn das Display weiterhin 000 V anzeigt,
ist die Messspitze defekt, bitte austauschen.
Eigentest 3 (Spannungsanzeige):
Überprüfen Sie die Funktion an einer bekannten
Spannungsquelle, z.B. 230 V Steckdose.
Eigentest 4 (Widerstandsmessung):
Norm-Prüeitungen in die Ω- und - Buchse
stecken. Gerät auf Ω einstellen, Anzeige: OL kΩ,
Prüfspitzen zusammenhalten, Anzeige muss etwa
0.0 Ω anzeigen und die grüne LED muss leuchten.
Achtung!
Fällt bei der Eigenüberprüfung eine Anzeige auch
nur teilweise aus oder wird keine Funktionsbereit-
schaft angezeigt, darf METRALINE EXM25 nicht mehr
verwendet werden.
5

6
4. Messen und Prüfen
4.1. Allgemeine Hinweise

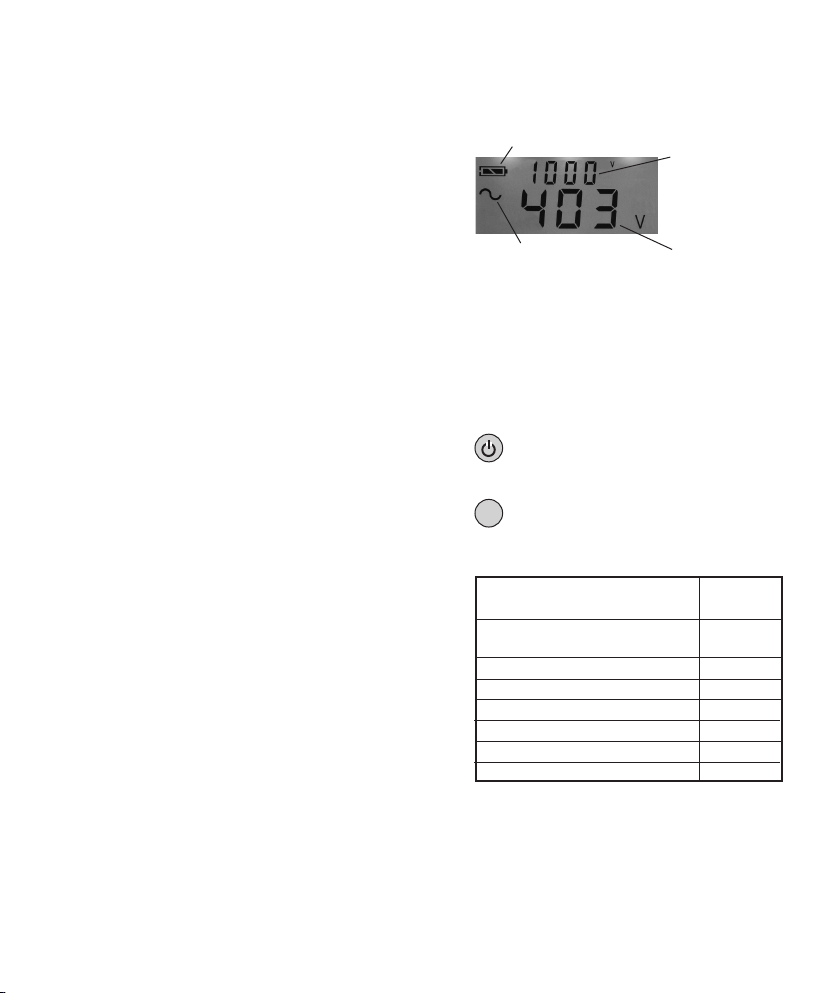

Obere Zeile zeigt aktuell
gewählten Messbereich.
Blinkt diese Anzeige
muss ein spezieller Zusatz
z.B. TMZ oder MZ
angeschlossen werden.
Untere Zeile zeigt den
aktuellen Messwert
Um die Batterie zu schonen, schaltet sich das Gerät
etwa 60 s nach der letzten Messung automatisch
aus. Im Display erscheint die Meldung„o“
(Ausnahme: siehe Frequenzmessung Abschnitt 4.6).
Die Hintergrund-Beleuchtung schaltet sich ab, falls
kein Messwert anliegt oder die Batterie zu schwach
ist.
Mit der Ein/Aus Taste können Sie
METRALINE EXM25 auf Spannung ein-
schalten, den Anzeigetest aufrufen und
ausschalten.
Mit der Funktions-Taste können Sie den
gewünschten Messbereich wie folgt
durchschalten.
Funktionen Anzeige
obere Zeile
Spannung mit Spitze EXM 72010 1000 V
Spannung mV und V Automatik AuTo
Widerstand Ω
Strom I
Strom mit Messzange I blinkt*
Frequenz FrE
Temperatur mit TMZ T blinkt*
* Messbereiche die durch Blinken signalisiert
werden, benötigen Sonderzubehör wie z.B. die
Strommesszange oder den Temperatur-Messzusatz.
Vorzeichen
Batteriestatus (Kapitel 6)
►

4.2 Spannung und Polarität prüfen
Achtung!
Spannungs-Messspitzen immer im ausgeschalteten
Zustand an die 7-polige Universalbuchse anschlie-
ßen und verriegeln. Danach das Gerät einschalten
und ggf. Bereich wählen.
Setzen Sie die beiden Prüfspitzen mit sicherem
Kontakt auf die Messstellen auf. Der Spannungswert
wird in der unteren Displayanzeige angezeigt.
Bei einer Spannung über 12 V blinkt die rote LED
und die Tasterfunktionen sind gesperrt.
Hinweise:
- Sollte dauerhaft Hold angezeigt werden, wurden
die Messspitzen im eingeschaltetem Zustand
aufgesteckt. Gerät aus- und einschalten.
- Das Gerät zeigt im Leerlauf wegen der hohen
integrierten Vorwiderstände einige mV an, die das
Messergebnis nicht beeinussen.
- Das EXM25-Gehäuse besteht aus einem leitfähigem
Werksto. Für genaue Spannungsmessungen
>100 Hz ist ein erdfreier Betrieb zu empfehlen.
Der Kontakt mit geerdeten Gegenständen, z.B.
Schaltschränken ist zu vermeiden. Hierfür ist die
Verwendung in einer Ledertasche zu bevorzugen.
1000 V Spannungsbereich (1000 V)
Der Spannungsbereich stellt sich automatisch beim
Einschalten des EXM25 auf die verwendete
Spannungs-Messspitze EXM 72010 ein.
Der Messbereich dient zur schnellen Erfassung von
Messwerten von 0 – 1000 V ohne dabei Komma-
stellen anzuzeigen.
Der Anzeige-Bereich des METRALINE EXM25 geht
bis 1160 V AC / 1610 V DC mit der Messspitze
EXM 72010.
Beachten Sie die Sicherheitshinweise für Ex-Bereiche
(siehe Abschnitt 2).
Auto-Spannungsbereich (AuTo)
Der Spannungsbereich stellt sich automatisch auf
die verwendete Spannungs-Messspitze EXM 72010
ein.
Der Messbereich dient zur genauen Erfassung von
Messwerten von 1 mV – 1000 V wobei der optimale
Messbereich automatisch gewählt wird.
Polarität anzeigen
Die Art der Spannung wird durch die Symbole ~
und – dargestellt. Bei Gleichspannung: Liegt Minus
an der Prüfspitze mit Hold-Taster an, so erscheint das
„-“ Vorzeichen. Liegt dort Plus an, so erscheint kein
Vorzeichen vor dem angezeigten Wert.
7

8
HOLD Funktion
Durch Betätigen der Taste„HOLD“ wird der maxi-
male Spannungswert auf dem Display„gespeichert“.
Der Wert wird für ca. 30 s oder bis Sie die Taste
„HOLD“ erneut drücken angezeigt. Durch erneutes
Anlegen an eine Spannung wird die Hold-Funktion
automatisch beendet.
Hinweis: Wenn sich der Messwert für ca. 2 s nicht
mehr ändert wurde der Maximalwert erfasst.
4.3 Widerstandsmessung (Ω)
Vor Widerstandsmessungen grundsätzlich prüfen,
ob das Messobjekt spannungsfrei ist.
4 mm-Norm-Prüeitungen in die Ω- und in die
-Buchse stecken. Gerät auf Ω einstellen. In der
oberen Displayzeile wird Ω angezeigt.
Hinweis: Der Pfeil meldet „außerhalb des
Messbereiches“. Die Messbereiche dienen zur Be-
stimmung von Impedanzen von 0,1 Ω – 20 MΩ. Die
Wahl zwischen Ω-, kΩ- und MΩ-Bereichen erfolgt
nach Anlegen an die Impedanz automatisch. Die
grüne LED signalisiert Widerstandswerte kleiner
10 kΩ.
4.4 Strommessung (I)
Achtung! In Ex-Bereichen dürfen Strommessungen
nur in Messkreisen mit einem Scheitelwert von max.
50 V durchgeführt werden.
Es dürfen Ströme bis max. 2 A gemessen werden.
4 mm-Norm-Prüeitungen in die A- und in die
-Buchse stecken. Der Messbereich dient zum Mes-
sen von AC/DC-Strömen im Bereich von 1 mA – 2 A.
Die Wahl zwischen mA und A-Bereich erfolgt nach
Anlegen der Prüfspitzen automatisch.
Achtung!
Bei Strömen über 2 A spricht die vergossene
Sicherung an.
Diese kann nur durch den Hersteller ersetzt werden
(siehe Abschnitt 7).
4.5 Strommessung mit Strommesszange
MZ 1005 (I blinkt)
Achtung!
Messungen mit der MZ 1005 sind nur in
Ex I-Bereichen zulässig.
Bitte beachten Sie die separate Bedienungsanlei-
tung der Messzange MZ 1005.
Schließen Sie die MZ 1005 an die 7-polige Univer-
salbuchse an. In dem Strommesszangenbereich
können Sie AC/DC-Ströme von 0,1 – 1000 A messen.
Die Wahl des optimalen Messbereiches erfolgt
automatisch.

9
4.6 Frequenzmessung (FrE)
Schließen Sie die Spannungs-Messspitzen
EXM 72010 an die 7-polige Universalbuchse an.
Der Messbereich dient zur Messung von Frequenzen
im Bereich von 0,1 Hz – 10 kHz bei Spannungen
> 5 V. Die Wahl zwischen Hz und kHz-Bereich erfolgt
nach Anlegen der Prüfspitzen automatisch.
Hinweis:
Im Leerlauf kann die Anzeige 0,00 Hz/kHz ±1 Digit
anzeigen.
Bei niedrigen Frequenzen muss das Messsignal
einige Sekunden anliegen, um einen zuverlässigen
Wert anzuzeigen.
Die automatische Abschaltung kann durch
Störsignale, z.B. durch Anzeige niedriger Frequenzen
bei angeschlossenen Messspitzen, deaktiviert
werden.
4.7 Temperaturmessung mit TMZ 25 (T blinkt)
Messungen mit dem eigensicheren TMZ 25 und
einem Fe-CuNi-Fühler sind in Ex I- und Ex II
Bereichen zulässig.
Schließen Sie den TMZ 25 an die 7-polige Universal-
buchse an und stecken Sie den Temperatur-Fühler
auf den TMZ bis er einrastet.
Mit dem TMZ 25 können Sie Temperaturen von
– 80 bis + 600 °C messen. Die Wahl des optimalen
Messbereiches erfolgt automatisch.
Hinweis:
Mit dem Universalfühler ist die Anzeige erst nach
etwa 30 s abzulesen, Oberächenfühler zeigen
nach ca. 10 s zuverlässig an. Spezialfühler können
geliefert werden.

10
5. Technische Daten METRALINE EXM25
5.1 Kennzeichnung / Ex-Zonen
EG-Baumusterprüfbescheinigung
BVS 13 ATEX E 089
II 2G Ex ib IIC T4/T6 Gb
I M2 Ex ib I Mb
5.2 Sicherheitstechnische Grenzwerte
Eigensichere Stromkreise
Strom (bis Uss = 50 V Spitze) 2 A
innere Induktivität Li < 5 μH
Spannungsfreiheit prüfen mit Messspitze:
Typ EXM 72010
Gruppe IIC AC/DC ≤ 690 V mit Spitze EXM 72010
Gruppe IIB AC/DC ≤ 690 V mit Spitze EXM 72010
Gruppe I AC/DC ≤ 1000 V mit Spitze EXM 72010
Widerstandsbereiche Max.-Werte im Fehlerfall:
Spannung 6 V
Strom 2 mA
Höchstzulässige externe Kapazität/Induktivität:
Ex Gruppe IIC 40 µF/1000mH
Ex Gruppe IIB 1000 µF/1000mH
Ex Gruppe I 3000 µF/1000mH
Frequenz 2 bis 10 kHz
Strom (bis 50 V Uss) 2 A
Innere Induktivität Li < 5 μH
Energiequelle (vergossene Ausführungen):
NiMH-Akku
Typ Z209A/T4
Nennspannung DC 8,4 V
Maximalspannung U011,2 V
Temperaturklasse T4
Li-Batterie
Typ Z209B Li/T6
Nennspannung DC 3,6 V
Maximalspannung U03,9 V
Temperaturklasse T6
Temperatur mit TMZ 25:
-80°C <TA< +600°C
Strom mit Stromzange Typ MZ 1005:
(nur für Gruppe I )
AC/DC 1000 A
Frequenz bis 500 Hz

11
5.3 Weitere technische Daten METRALINE EXM25
Normen
EN 60079-0 und EN 60079-11 sowie
EN 61010-1 und EN 61010-031
EG-Baumusterprüfbescheinigung
BVS 13 ATEX E 089
II 2G Ex ib T6/T4 Gb und I M2 Ex ib I Mb
Nennspannungsbereiche
verwendbar in Stromnetzen für Gruppe
Ex I bis 1 kV, Ex IIB und Ex IIC bis 690 V
Gleichspannung 1 kV mit EXM 72010
rote LED ab 12 V, LCD 3 1/2 stellig:
1, 10, 100, 1000 V (1610 V),
± 1,5% + 3 Digit
Auösung 0.001 ... 1 V
Wechselspannung 1 kV mit EXM 72010
rote LED ab 12 V, LCD 3 1/2 stellig, TRMS;
10, 100, 1000 V (1160 V)
± 1,5% + 3 Digit bei 0 ... 100 Hz
± 5% + 5 Digit bei 101 ... 200 Hz
± 10% + 5 Digit up to 201 ... 500 Hz
Auösung 0,01 ... 1 V
Eingangswiderstand mit EXM 72010
2 MΩ aufgeteilt auf 4 Widerstände,
fest in DATA-HOLD-Messspitzen vergossen
Durchgang/Widerstand
grüne LED LCD 3 1/2 stellig
200, 2000 Ω
20, 200, 2000 kΩ, 2 MΩ, 20 MΩ ± 1 % + 5 Digit,
Auösung 0,1Ω ... 10 kΩ
Strom
AC/DC 1000 mA, 2 A ± 1 % + 2 Digit
Auösung 1 ... 10 mA
Strom mit Messzange
AC/DC 100, 1000 A, ± 1,5 % + 2/3 Digit
Auösung 0,1 ... 1 A
Frequenz
200, 2000 Hz ± 1 % + 2 Digit, Auösung 0,1 ... 1 Hz
10 kHz ± 3 % + 2 Digit, Auösung 0,01 kHz
Temperatur mit Messzusatz
-80°C... +150°C ± 1,5 % + 3 Digit, Auösung 0,1°C
-80°C... +600°C ± 1,5 % + 2 Digit, Auösung 1°C

12
6. Batterieanzeige
Der aktuelle Zustand der Batterie / des Akkus wird
über die dreistuge Batterieanzeige im Display
angezeigt.
= Batterie voll
= Batterie halb voll
Es sind noch viele
Messungen möglich.
= Batterie leer
Die Hintergrundbeleuchtung wird
automatisch deaktiviert.
Achtung!
Wenn das leere Batteriesymbol blinkt, sind keine
Messungen mehr möglich, die Batterie muss dann
sofort gewechselt oder der Akku geladen werden.
Weitere Funktionen
Automatische Messbereichsschaltung,
Funktionsanzeige, Eigentest, Abschaltautomatik
Stromversorgung
eigensicherer Energieblock leicht austauschbar
Li-Batterie (T6) oder NiMH-Akku (T4)
Wechsel im Ex-Bereich zugelassen
Betriebstemperatur
- 10°C ... + 40°C
Elektromagnetische Verträglichkeit
EMV-Anforderungen DIN-EN 61326
Gehäuse
PA schlagzäh, antistatisch, LCD- Abdeckung
PC unzerbrechlich
Anschlüsse
3 Normbuchsen
7-polige Universalbuchse
Schutzart
IP 54, bei Niederschlag verwendbar
Maße / Gewicht
85 x 180 x 38 mm / 335 g
6.1 Batterie austauschen
Der Batteriewechsel ist in Ex-Bereichen möglich.
Es dürfen ausschließlich folgende Energieblocks
verwendet werden:
Lithium-Batterie für Gruppe I und II T6:
Typ Z209B EXM-LB3
NiMH-Akku für Gruppe I und II T4:
Typ Z209A EXM-AK9

13
6.2 Akku laden
Achtung!
Akkus dürfen nur außerhalb von Ex-Bereichen
geladen werden.
6.2.1 Sicherheitshinweise zum Laden
- Das Gerät NG4 dient nur zum Laden von NiMH-
Akkus der Firma GOSSEN METRAWATT
(Art. Nr. Z209A) in Verbindung mit einem
METRALINE EXM25.
- Lithium Batterien (Art. Nr. Z209B) dürfen nicht
wieder aufgeladen werden. Der Versuch kann
Sach- und Personenschäden nach sich ziehen.
- Der Ladevorgang muss spätestens nach
24 Stunden manuell beendet werden.
- Das Ladegerät darf nur an 230 V AC angeschlossen
und betrieben werden.
- Der Betrieb ist nur im trockenen Innenbereich
zulässig.
- Wärmestau vermeiden
- Das Ladegerät und der angeschlossene
METRALINE EXM25 dürfen nicht unbeaufsichtigt
betrieben werden.
- Es ist darauf zu achten, dass die Isolierung des
Gehäuses bzw. der Anschlussleitung weder
beschädigt noch zerstört ist.
- Das Ladegerät darf nicht mehr verwendet werden,
wenn das Gerät sichtbare Beschädigungen
aufweist oder das Gerät nicht mehr arbeitet.
- Batterien oder Akkus dürfen nicht geönet werden.
- Sind die Batterien leer, dürfen sie nicht in den
Hausmüll. Bitte geben Sie die Batterien im Handel
oder an den Recyclinghöfen der Kommunen ab.
Die Rückgabe ist unentgeltlich und gesetzlich
vorgeschrieben.
Technische Daten NG4:
Betriebsspannung: 230 V AC 50 Hz
Leistungsaufnahme: ca. 5 W
Ladestrom: ca. 30 mA
Betriebsbedingung: 0 ... + 40° C
relative Luftfeuchttigkeit < 75 %
nicht kondensierend
6.2.2 Laden
Vergewissern Sie sich, dass in Ihrem METRALINE
EXM25 ein ladefähiger Akku (Art.Nr. Z209A) und kei-
ne Batterie eingesetzt ist. Das Laden erfolgt mit dem
Steckernetzgerät NG4 ohne Entnahme des Akkus
aus dem METRALINE EXM25: Das NG4 wird mit der
7-poligen Universalbuchse des EXM25 verbunden
und in eine Steckdose 230 V/50 Hz gesteckt. Der
Ladevorgang dauert ca. 14 Stunden.

14
Hinweis:
Akkus sind werkseitig nur vorgeladen. Vor der ersten
Inbetriebnahme sollte der Akku 14 Stunden geladen
werden. Die volle Kapazität von NiMH Akkus wird
erst nach 2 - 3 Lade-/Entladezyklen erreicht.
(BAT-Anzeige = max. halber Kasten)
Häuges Überladen schadet dem Akku.
7. Wartung / Lagerung
7.1 Allgemeine Informationen
Der METRALINE EXM25 ist völlig wartungsfrei.
Dennoch ist folgendes für den sicheren Betrieb zu
beachten:
Bewahren Sie das Messgerät stets in trockenem und
sauberem Zustand auf. Das Gehäuse können Sie mit
einem mit Isopropanol (Alkohol) oder Seifenwasser
befeuchteten Tuch reinigen.
7.2 Wiederholungsprüfung
Nach EN 61243-3 wird eine Wiederholungsprüfung
empfohlen.
Sie soll die Frist von 6 Jahre nicht überschreiten.
Je nach Einsatzbedingungen und Häugkeit der
Benutzung kann eine frühere Prüfung vom Anwender
festgelegt werden.
Die Seriennummer mit Herstelldatum
(WWJJNN=Woche Jahr Nummer) ist auf der Rückseite
des Geräts eingeprägt. Reparaturen oder Wieder-
holungsprüfungen werden durch eine Prüfplakette
gekennzeichnet.
7.3 Rücknahme und umweltverträgliche Entsorgung
Bei dem Gerät handelt es sich um ein Produkt der
Kategorie 9 nach ElektroG (Überwachungs- und
Kontrollinstrumente). Dieses Gerät fällt unter
die RoHS-Richtlinie. Nach WEEE 2012/19/EU und
ElektroG kennzeichnen wir unsere Elektro- und Elek-
tronikgeräte mit dem nebenstehenden Symbol nach
DIN EN 50419. Diese Geräte dürfen nicht mit dem
Hausmüll entsorgt werden.
Bezüglich der Altgeräte-Rücknahme wenden Sie sich
bitte an unseren Service, Anschrift siehe Kap. 8.

15
8. Reparatur- und Ersatzteil-Service
Kalibrierzentrum und Mietgeräteservice
Eine Reparatur ist nur durch den Hersteller oder
durch vom Hersteller ausdrücklich ermächtigte
Werkstätten zulässig.
Bei Beschädigung des Gerätes, Ausfall des Funkti-
onstests nach Abschnitt 3.2 oder zur detaillierten
Überprüfung/Kalibrierung wenden Sie sich bitte an:
www.gmci-service.com
oder senden Sie das Gerät mit Fehlerbeschreibung
an die folgende Adresse:
GMC-I Service GmbH
Service-Center
Thomas-Mann-Straße 20
D-90471 Nürnberg
Telefon [phone]
Telefax [phone]
E-Mail [email protected]
www.gmci-service.com
Diese Anschrift gilt nur für Deutschland.
Im Ausland stehen Ihnen unsere jeweiligen Vertre-
tungen oder Niederlassungen zur Verfügung.
9. Produktsupport
Bitte wenden Sie sich im Bedarfsfall an:
GMC-I Messtechnik GmbH
Hotline Produktsupport
Telefon D 0900 1 8602-00
A/CH [phone]
Telefax [phone]
E-Mail [email protected]
10. Eingeschränkte Garantie und
Haftungsbeschränkung
Durch ständige Qualitätskontrollen, modernste
Elektronik und hochwertige Werkstoe gewährlei-
sten wir, dass dieses Multimeter für die Dauer von
3 Jahren frei von Material- und Fertigungsdefekten
bleibt.
Diese Gewährleistung gilt nicht für Batterien,
unsachgemäße Handhabung, nicht bestimmungs-
gemäße Verwendung, önen des Gehäuses, falsche
Lagerung oder Schäden durch Unfälle.
Es werden keine weiteren Garantien wie die Eignung
für bestimmte Anwendungen abgegeben.
Wir übernehmen keine Haftung für Begleit- oder
Folgeschäden oder Verluste, gleich welche Ursache
zugrunde liegt.

16

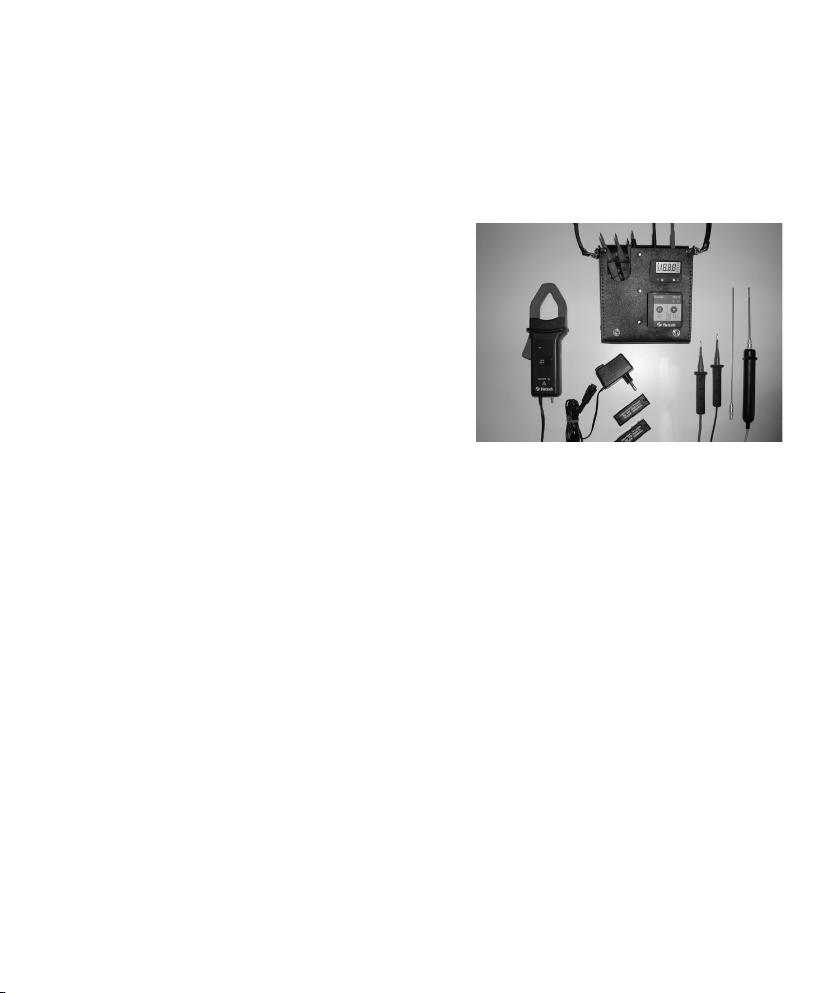

11. Zubehör/Ersatzteile
Ledertasche EXM-LED
Art. Nr. Z209L
Die Ledertasche für EXM und Prüeitungen ist so
gestaltet, dass das Gerät bei Messungen nicht
entnommen werden muss.
Die zusätzlichen Laschen und Druckknöpfe ermög-
lichen, das Gerät in bequemer Ableseposition
umzuhängen.
Strommesszange MZ 1005
Art. Nr. Z209C
für Strommessungen von 0,1 – 1000 A
nur für Ex I-Bereiche.
Steckernetzgerät NG4
Art. Nr. Z209P
zum Laden des Akkus
NiMH-Akku EXM -AK9/T4
Art. Nr. Z209A
Lithium-Batterie EXM -LB3 Li/T6
Art. Nr. Z209B
Temperaturmesszusatz TMZ 25
Art. Nr. Z209T
– 80 bis + 600 °C für Ex I- und Ex II-Bereiche
Universalfühler EXM-TFU Art. Nr. Z209U
Oberächenfühler EXM-TFO Art. Nr. Z209S
Spannungs-Messspitzen EXM 72010
Art. Nr. Z209V
bis 690 V Ex II und 1000 V Ex I:
mit DATA-HOLD-Taster

17
Kurzanleitung METRALINE EXM25
Diese Kurzanleitung hilft Ihnen für den Schnell-
einstieg. Bitte beachten Sie zu Ihrer Sicherheit, für
sicherheitstechnische Ex-Kennwerte und für weitere
Informationen die ausführliche Bedienungsanleitung.
Spannung Widerstand Strom
Ex-Gruppe 0,1Ω - 20 MΩ 1 mA - 2 A
IIC ≤ 690 V +10 %
IIB ≤ 690 V +10 % Achtung: Vorher Achtung: Nur
I ≤ 1000 V Spannungsfreiheit bis max. 50 V!
Temperatur mit TMZ prüfen!
Strom mit MZ
Ein/Aus/Test Funktionen
durchschalten
* Messbereiche die durch Blinken signalisiert werden,
benötigen Sonderzubehör wie z.B. Strommesszange
oder Temperaturmesszusatz.
Spitzen oder Zubehör stecken
1
Bereich/Funktion wählen
3
Einschalten und Eigentest
2
Obere Zeile zeigt
aktuell gewählte
Funktion.
Untere Zeile zeigt den
aktuellen Messwert
Batteriestatus
Vorzeichen
Funktionen Anzeige
obere Zeile
Spannung mit Spitze EXM 72010 1000 V
Spannung mV und V automatisch AuTo
Widerstand Ω
Strom I
Strom mit Messzange I blinkt*
Frequenz FrE
Temperatur mit TMZ T blinkt*

18

GMC-I Messtechnik GmbH
Südwestpark 15
D-90449 Nürnberg
Phone [phone]
Fax [phone]
E-Mail: [email protected]om
www.gossenmetrawatt.com
GOSSENMETRAWATT
3-349-729-15
Operating Instructions 2/8.23
METRALINE EXM25

Symbols on the instrument
Attention! Observe user instructions!
EC-conformity
20
1 Test electrodes of voltage measuring line
(red conductor + /black conductor -)
2 Button DATA-HOLD
3 LED Ω (green): 0 ... 10 kΩ
4 LED Volt (red): 12 ... 1000 V
5 LCD display
6 -socket, black standard socket
7 7-pin universal connector for voltage measu-
ring lines, temperature transmitter, clamp-on
ammeter and power supply unit
8 Ω-socket, red standard socket for resistance
measurements
9 A-socket, blue standard socket
fuse socket for current measurements
10 ON/OFF button
11 Function button
12 Handgear
Ex marking:
Approved for potentially explosive atmospheres
in accordance with ATEX (EN 60079-0 and EN
60079-11) see sectionl 5.1
1
4
3
5
78 9
6
2
10
11
12
