Graco Series A Operation manual

Instructions -- Parts List
Betriebsanleitung
Bedieningsinstructies/onderdelenlijst
GRACO INC. P.O. BOX 1441 MINNEAPOLIS, MN 55440--1441
Copyright 2003, Graco Inc. is registered to I.S. EN ISO 9001
G--Force Direct Drive Pressure Washer
G--Force Hochdruckreiniger mit Direktantrieb
G--Force direct-drive hogedrukreiniger
2525LD, Series A & Series B
Model 246930 / Modell 246930 / Model 246930
2300 psi (15.8 MPs, 159 bar) Maximum Operating Pressure / Zulässiger Betriebsüberdruck /
Maximum bedieningsdruk
2500 psi (17.2 MPs, 172 bar) Maximum Working Pressure / Zulässiger Arbeitsüberdruck / Maximum
werkdruk
2626LD
Model 249301 / Modell 249301 / Model 249301
2500 psi (17.2 MPs, 172 bar) Maximum Operating Pressure / Zulässiger Betriebsüberdruck /
Maximum bedieningsdruk
2750 psi (19.0 MPs, 191 bar) Maximum Working Pressure / Zulässiger Arbeitsüberdruck / Maximum
werkdruk
309912J
Read warnings and instructions.
Warnhinweise und Anleitungen lesen.
Lees de waarschuwingen en instructies.
2525LD 2626LD
ti6288b
ti3739b

2309912
Table of Contents / Inhaltsverzeichnis /
Inhoudsopgave
Symbols / Symbole / Symbolen 2......................................................................
Warnings / Sicherheitshinweise / Waarschuwingen 3......................................................
Component Identification / Komponentenidentifizierung / De onderdelen 6...................................
Pressure Relief Procedure / Druckentlastung / Drukontlastprocedure 9......................................
Installing and Changing Spray Tips / Spritzdüsen installieren und auswechseln / Spuittips installeren en vervangen 16..
Pump Service / Pumpenservice / Onderhoud van de pomp 30...............................................
Parts Drawing / Teilezeichnung / Onderdelentekening 36...................................................
Parts List / Teileliste / Onderdelenlijst 37.................................................................
Warning Symbol
WARNING
This symbol alerts you to the possibility of serious
injury or death if you do not follow instructions.
Warnsymbol
WARNUNG
Dieses Symbol warnt vor möglichen schweren oder
tödlichen Verletzungen bei Nichtbefolgen dieser
Anleitung.
Waarschuwingssymbool
WAARSCHUWING
Dit symbool waarschuwt u voor de mogelijkheid van
zwaar letsel of de dood als u de aanwijzingen niet
opvolgt.
Caution Symbol
CAUTION
This symbol alerts you to the possibility of damage
to or destruction of equipment if you do not follow
instructions.
Vorsichtsymbol
VORSICHT
Dieses Symbol warnt vor möglicher Beschädigung
oder Zerstörung von Geräten bei Nichtbefolgung der
entsprechenden Anleitungen.
Voorzichtig
VOORZICHTIG
Dit symbool waarschuwt u voor de mogelijkheid van
beschadiging of vernietiging van apparatuur als u de
aanwijzingen niet opvolgt.

Equipment Misuse Hazard:
Misuse of pressure washer or accessories can cause the equipment to rupture or malfunction and
result in serious injury.
DDo not alter or modify any part or factory--setting.
DCheck equipment daily. Repair or replace worn or damaged parts immediately.
DDo not exceed maximum working pressure (MWPR) of the lowest--rated system component.
DUse fluids and solvents that are compatible with the equipment wetted parts. See Specifications
page for this information.
DWear hearing protection when operating this equipment.
DDo not “blow back” fluid; this is not an air spray system.
DFollow Pressure Relief, page 9 before cleaning, checking or servicing equipment.
SKIN INJECTION HAZARD:
Spray from gun, leaks or ruptured components can inject fluid into your body and cause serious
injury. Fluid splashed in eyes or on skin can also cause serious injury.
DFluid injected into skin might look like just a cut, but it is a serious injury. Get immediate surgical
treatment.
DDo not point gun at anyone or any part of the body.
DDo not stop or deflect leaks with hand, body, glove, or rag.
DDo not put your hand or fingers over the spray tip.
DTIghten fluid connections before you start this equipment.
DEngage the gun safety whenever you stop spraying.
DFollow Pressure Relief Procedure, page 9 if the spray tip clogs and before you clean, check or
service this equipment.
DRepair or replace worn or damaged parts immediately.
DCheck hoses, tubes, and couplings daily. Do not repair high--pressure couplings. Replace entire
hose. Fluid hoses must have spring guards on both ends to prevent kinks and rupture.
TOXIC FLUID HAZARD:
Hazardous fluid or toxi fumes can cause serious injury or death if splashed in eyes or on skin,
inhaled, or swallowed.
DKnow specific hazards of fluids you are using and take protective measures as recommended by
the fluid and solvent manufacturer.
Fuel Hazard:
Fuel is combustible. When spilled on a hot surface it can ignite and cause a fire.
Do not fill fuel tank while engine is running or hot.
Exhaust Hazard:
Exhaust contains poisonous carbon monoxide, which is colorless and odorless. Do not operate this
equipment in a closed building.
WARNINGS
3309912

Gefahr durch missbräuchliche Geräteverwendung:
Eine missbräuchliche Verwendung des Hochdruckreinigers oder von Zubehörteilen kann zu Rissen oder
Fehlfunktionen führen und in der Folge schwere Verletzungen verursachen.
DKeine Teile oder werksseitig vorgenommene Einstellungen dieses Geräts ändern oder modifizieren.
DDas Gerät täglich überprüfen. Verschlissene oder beschädigte Teile müssen sofort ausgewechselt
oder repariert werden.
DNiemals den zulässigen Betriebsüberdruck jener Systemkomponente mit dem niedrigsten Nennwert
überschreiten.
DNur Materialien und Lösungsmittel verwenden, die mit den benetzten Teilen des Systems verträglich
sind. Nähere Informationen finden Sie auf der Seite mit den Technischen Daten.
DBei Betrieb dieses Geräts Gehörschutz tragen.
DMaterial nicht “zurückspritzen”; dies ist kein Luftspritzsystem.
DStets die Schritte im Abschnitt Druckentlastung auf Seite 9 ausführen, bevor die Geräte
gereinigt, überprüft oder gewartet werden.
Gefahr durch Materialeinspritzung:
Durch Spritzer aus der Pistole oder aus gerissenen Gerätekomponenten kann Flüssigkeit in den
Körper eindringen und schwere Verletzungen verursachen. Ebenso kann Flüssigkeit, die in die Augen
oder auf die Haut gelangt, schwere Verletzungen verursachen.
DIn die Haut eingespritzte Flüssigkeit kann wie ein normaler Schnitt aussehen; es handelt sich
dabei jedoch um eine schwere Verletzung. Sofort einen Arzt aufsuchen.
DDie Pistole nicht gegen Personen oder Körperteile richten.
DLeckagen nicht mit Hand, Körper, Handschuh oder Lappen abdichten.
DWeder Hände noch Finger über die Spritzdüse legen.
DAlle flüssigkeitsführenden Verbindungen vor Inbetriebnahme des Geräts festziehen.
DWenn nicht gespritzt wird, die Abzugssicherung der Pistole stets verriegeln.
DStets die Schritte im Abschnitt Druckentlastung auf Seite 9 ausführen, wenn die Spritzdüse
verstopft ist, und bevor ein Teil des Systems gereinigt, überprüft oder gewartet wird.
DAbgenutzte oder schadhafte Teile unverzüglich reparieren oder austauschen.
DSchläuche, Rohre und Kupplungen täglich überprüfen. Hochdruck-Kupplungen nicht reparieren:
Der gesamte Schlauch muss ausgetauscht werden. Flüssigkeit führende Schläuche müssen an
beiden Enden Knickschutzfedern besitzen, um Knicke und Risse zu vermeiden.
GEFAHR DURCH GIFTIGE FLÜSSIGKEITEN:
Giftige Flüssigkeiten oder Dämpfe können schwere oder tödliche Verletzungen verursachen, wenn
sie in die Augen oder auf die Haut gelangen oder geschluckt oder eingeatmet werden.
DMachen Sie sich mit potentiellen Gefahren der Flüssigkeiten, mit denen Sie arbeiten, vertraut,
und ergreifen Sie die von den Flüssigkeits- und Lösemittelherstellern empfohlenen
Schutzmaßnahmen.
Gefahr durch Kraftstoff:
Kraftstoff ist brennbar und kann sich entzünden, wenn er auf eine heiße Oberfläche trifft.
Den Benzintank nie bei laufendem oder heißem Motor auffüllen.
Gefahr durch Abgase:
Abgase enthalten giftiges Kohlenmonoxid, das farb- und geruchlos ist. Gerät nicht in geschlossenen
Räumen verwenden.
SICHERHEITSHINWEISE
4309912

Gevaren bij verkeerd gebruik van de apparatuur
Door verkeerd gebruik van de hogedrukreiniger of de toebehoren kan de apparatuur scheuren of defect
raken, wat kan leiden tot ernstig letsel.
DDe fabrieksinstelling niet veranderen of aanpassen
DControleer de apparatuur dagelijks. Repareer of vervang versleten of beschadigde onderdelen
meteen.
DDe maximum werkdruk (MWDR) van het onderdeel met de laagste maximale werkdruk in uw systeem
niet overschrijden.
DGebruik materialen en oplosmiddelen die de bevochtigde delen van de apparatuur niet chemisch
kunnen aantasten. Zie de pagina met Technische gegevens voor deze informatie.
DDraag gehoorbescherming, als u deze apparatuur bedient.
DProbeer nooit verf “terug te blazen”; dit is geen luchtspuitsysteem.
DVolg eerst de Drukontlastprocedure op blz. 9 voordat u het apparaat gaat reinigen, nakijken
of er onderhoud aan gaat plegen.
Injectiegevaar
Materiaal dat uit het pistool, uit lekkages of gescheurde onderdelen komt kan in het lichaam worden
geïnjecteerd en ernstig letsel veroorzaken. Ook materiaal dat in de ogen of op de huid spat kan
ernstig letsel veroorzaken.
DAls er materiaal door de huid is gedrongen, kan dat eruit zien als een gewone snijwond, maar
er is sprake van ernstig letsel. Ga onmiddellijk naar de eerste hulp.
DDe pistool niet op een persoon of enig lichaamsdeel richten.
DProbeer lekken nooit af te buigen met handen, lichaam, handschoenen of een lap.
DNooit uw hand of vingers op de spuittip plaatsen.
DDraai alle materiaalaansluitingen vast voordat u deze apparatuur start.
DAls u stopt met spuiten, moet u het pistool altijd op de veiligheidsvergrendeling zetten.
DVolg eerst de Drukontlastprocedure op blz. 9, als de spuittip verstopt is of als u dit apparaat
gaat reinigen, nakijken of er onderhoud aan gaat plegen.
DRepareer of vervang versleten of beschadigde onderdelen direct.
DControleer slangen, buizen en koppelingen dagelijks. Hogedrukkoppelingen nooit repareren.
Vervang de gehele slang. Materiaalslangen moeten aan beide uiteinden veerbeschermers hebben
om knikken en scheuren te voorkomen.
GEVAAR VAN GIFTIGE MATERIALEN:
Gevaarlijke vloeistoffen of giftige dampen kunnen ernstig letsel of zelfs de dood veroorzaken als
deze in de ogen of op de huid spatten, of ingeslikt en/of ingeademd worden.
DZorg dat u op de hoogte bent van de specifieke gevaren van de vloeistoffen die u gebruikt en
neem altijd de beschermende maatregelen die worden aanbevolen door de fabrikant van de
gebruikte vloeistof en oplosmiddel.
Gevaar van brandstof:
Brandstof is brandbaar. Als er brandstof op een heet oppervlak gemorst wordt , dan kan hij dit
ontvlammen en brand veroorzaken.
De brandstoftank niet vullen terwijl de motor draait of heet is.
Gevaar van uitlaatgassen:
De uitlaatgassen bevatten giftig koolmonoxide, een kleurloos en geurloos gas. Deze apparatuur niet in
een afgesloten gebouw laten draaien.
WAARSCHUWING
5309912

6309912
Component Identification / Komponentenidentifizierung /
De onderdelen
English Deutsch Nederlands
AGarden Hose Connection Gartenschlauchanschluss Aansluitpunt voor tuinslang
BHigh Pressure Hose Connection Anschluss für Hochdruckschlauch Aansluiting hogedrukslang
CTip Storage Düsenhalterung Spuittip opslag
DHose Rack (a)/Gun Holder (b) Schlauchhalterung (a)/Pistolenhalterung (b) Slangenrek (a)/pistoolhouder (b)
EGun Pistole Pistool
FPressure Unloader Adjustment Knob Druckentlastungsknopf Stelknop voor de drukontlasting
GPressure Gage Manometer Manometer
HThermal Valve Thermoventil Thermisch ventiel
JEngine Oil Fill Öleinfüllstutzen für Motor Olievulpunt motor
KOn/Off Engine Switch (side) Ein-/Ausschalter für Motor (seitlich) Aan/uit-schakelaar van de motor (zijkant)
MWater Pump Oil Fill Olievulpunt waterpomp Öleinfüllstutzen für Wasserpumpe
E
B
K
M
J
CD
(b) (a)
A
F
G
ti3740b
H

7309912
Shipping Damage
Transportschäden
Vervoersschade
Check for shipping damage. Notify carrier immediately if there is any damage.
Überprüfen Sie, ob Transportschäden vorhanden sind. Benachrichtigen Sie den Spediteur sofort,falls etwaige
Schäden vorhanden sind.
Controleer de hogedrukreiniger op vervoersschade. Neem onmiddellijk contact op met de vervoerder als er
sprake is van schade.
Setup / Einrichtung / Opstellen

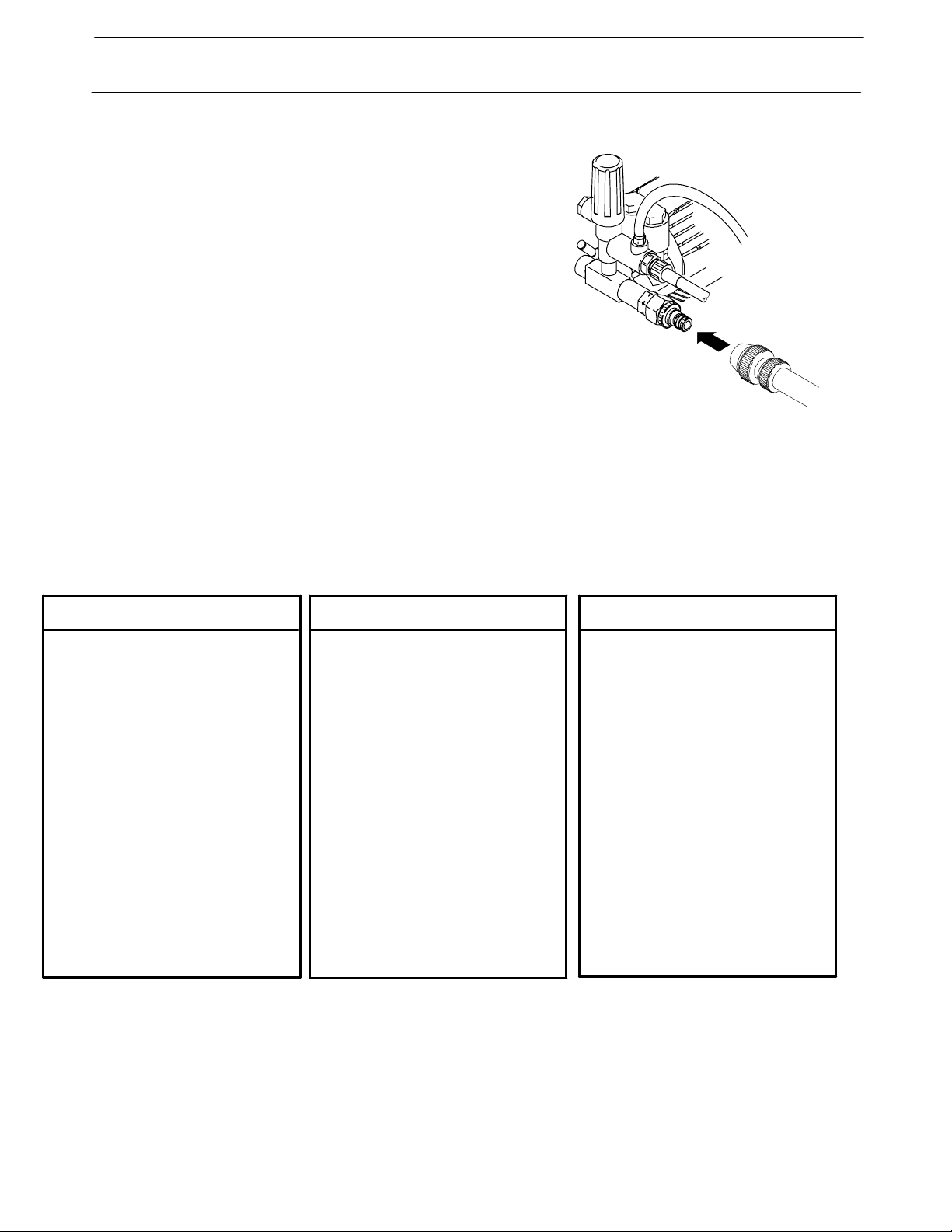

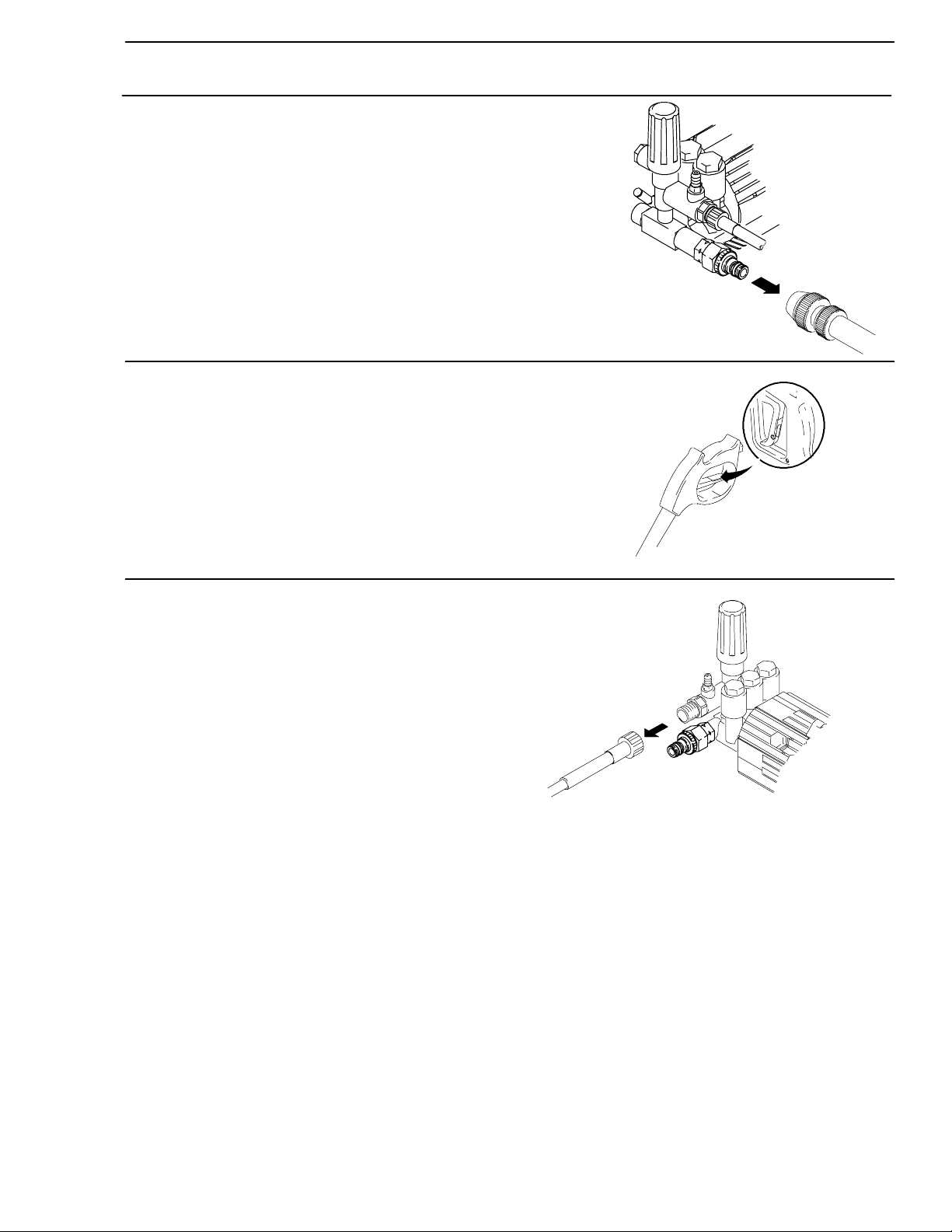

Connect High--Pressure Hose and Gun
Hochdruckschlauch und Pistole anschließen
De hogedrukslang en het pistool aansluiten
Connect high--pressure hose between pump outlet and gun inlet. Both of
these connections are made with quick couplers.
Hochdruckschlauch zwischen Pumpenauslass und Pistoleneinlass ansch-
ließen. An den Anschlüssen wird eine Schnellkupplung verwendet.
Sluit de hogedrukslang aan tussen de pompuitlaat en de pistoolinlaat. Aans-
luitingen worden gemaakt met snelkoppelingen.

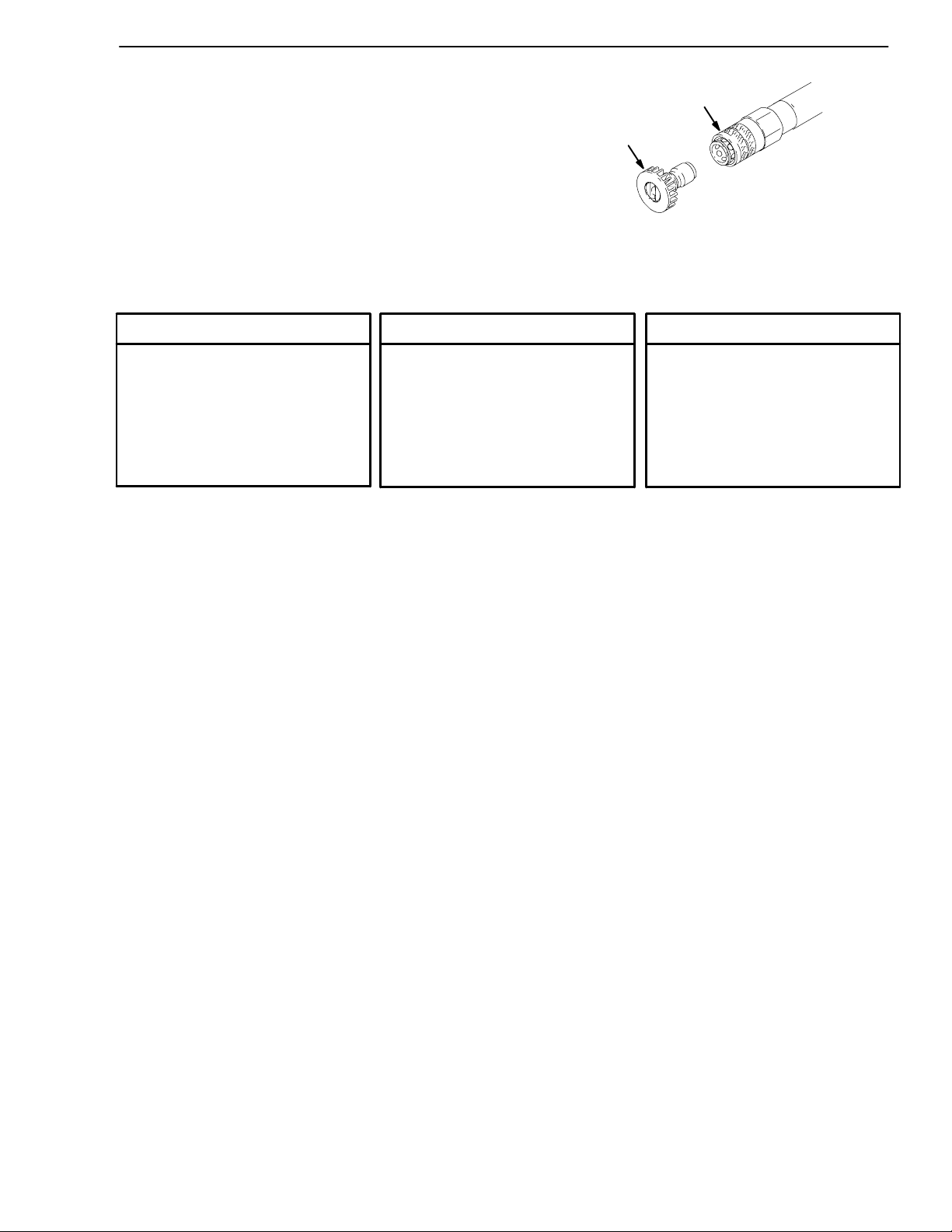

Install Spray Tip / Spritzdüse installieren / De spuittip installeren
Install spray tip on wand. Installing and Changing Spray Tips, page 16.
If you are using a Sandblasting Kit, see its separate manual
for installation instructions.
Die richtige Spritzdüse am Stab installieren. Siehe Abschnitt
”Spritzdüsen installieren und auswechseln”, Seite 16. Wenn ein Sandstrahl-Satz verwendet wird,
sind die in der entsprechenden Betriebsanleitung enthaltenen Installationsanleitungen zu lesen.
Installeer de spuittip op de staaf (zie Spuittips installeren en vervangen op blz. 16). Als u een
zandstraalset gebruikt, zie dan de aparte handleiding voor de installatie-instructies.
ti3228a
ti3457c
Note: Adapter kit 249101 can be used to connect
two high pressure hoses together.
Hinweis: Adapterinstallationssatz 249101 kann
benutzt werden, um zwei zusammen anzuschließen
Hochdruckschläuche.
Let op: Uitrusting 249101 van de adapter kan wor-
den gebruikt om twee hogedrukslangen samen te
verbinden.
ti7345a

8309912
Setup / Einrichtung / Opstellen
Connect to Water Supply
An Wasserversorgung anschließen
Aansluiten op de watertoevoer
Connect hose with at least a 3/4 in. (19 mm) ID from water supply
to 3/4 in. garden hose inlet on pressure washer. Supply hose
should not be more than 50 ft (15 m) long.
Einen Schlauch mit einem Innendurchmesser von mindestens 3/4”
(19 mm) zwischen der Wasserzufuhr und dem 3/4”-Schlauch-
anschluss am Hochdruckreiniger anschließen. Der Zulaufschlauch
sollte nicht länger als 15 m sein.
Sluit een slang met een binnendiameter van minimaal 3/4 inch
(19 mm) vanaf de wateraanvoer aan op de 3/4 inch tuinslanginlaat
op de hogedrukreiniger. De aanvoerslang mag niet langer zijn dan
50 voet (15 meter).
Before you connect garden hose
to pressure washer, check local
plumbing codes regarding
cross--connection to water
supply. If required, install
backflow preventer.
If inlet water pressure is over
60 psi (4.1 bar), a regulating
water valve must be installed
at garden hose connection.
Do not exceed 104°F(40°C)
inlet water temperature.
CAUTION
Note: Water source must have a minimum flow rate equal to that of pressure washer.
Hinweis: Die Mindest-Förderleistung der Wasserquelle am Gerät muss gleich hoch sein wie die
Förderleistung des Hochdruckreinigers selbst.
Let op: De waterbron moet een debiet hebben dat minimaal gelijk is aan die van de hogedrukreiniger.
VORSICHT VOORZICHTIG
Vor dem Anschließen des
Gartenschlauchs an den Hoch-
druckreiniger müssen die örtlich
gültigen Installationsvorschriften
hinsichtlich eines Abzweig-
anschlusses an die Wasser-
versorgung überprüft werden.
Bei Bedarf ist eine Rücklaufsperre
einzubauen.
Wenn der Wasserzulaufventildruck
mehr als 60 psi (4,1 bar) beträgt,
muss ein Regelventil am
Gartenschlauchanschluss
installiert werden.
Die Temperatur des Zulaufwassers
darf nicht mehr als 40°C betragen.
Voordat u de tuinslang aansluit
op de hogedrukreiniger, moet
u de ter plekke geldende
regelgeving raadplegen met
betrekking tot aansluiting op het
waterleidingnet. Indien nodig,
moet u een terugslagklep
installeren.
Als de inlaatdruk van het water
hoger is dan 60 psi (4,1 bar), dan
moet er een drukregelventiel
worden geïnstalleerd op de
aansluiting van de tuinslang.
De temperatuur van het inlaat-
water mag niet hoger zijn dan
104°F(40°C).
ti3229c

9309912
PRESSURE RELIEF
DRUCKENTLASTUNG
DRUKONTLASTING
Follow these instructions whenever you are instructed to relieve pressure, stop spraying for
more than 10 minutes, check or service the equipment, or install or clean the spray nozzle.
Führen Sie die folgenden Schritte immer dann aus, wenn Sie in dieser Anleitung zum
Druckentlasten aufgefordert werden, wenn Sie die Spritzarbeiten für mehr als 10 Minuten
unterbrechen, wenn Sie das Gerät überprüfen oder reinigen, oder wenn Sie die Spritzdüse
installieren oder reinigen.
Volg onderstaande instructies telkens wanneer wordt aangegeven dat u de druk moet
ontlasten, meer dan 10 minuten stopt met spuiten, de apparatuur controleert of er
onderhoud aan pleegt, of de spuitmond installeert of reinigt.
1. Engage trigger safety latch.
Abzugssperre verriegeln.
De veiligheidsvergrendeling van de trekker vastzetten.
2. Turn pressure washer off.
Hochdruckreiniger ausschalten.
Schakel de hogedrukreiniger uit.
TI3233A
WARNING / WARNUNG / WAARSCHUWING
3. Remove ignition cable from spark plug.
Zündkabel von der Zündkerze abziehen.
Verwijder de ontstekingskabel van de bougie.
4. Shut off water supply. Disconnect from water.
Die Wasserzufuhr abschalten. Gerät vom Wasseranschluss trennen.
Draai de watertoevoer dicht. Ontkoppel het apparaat van de watertoevoer.

10 309912
5. Disengage trigger safety latch. Trigger gun to relieve pressure. Then
re--engage safety latch.
Die Abzugssperre öffnen und die Pistole abziehen, um den Druck zu
entlasten. Danach die Abzugssperre wieder verriegeln.
Haal de trekker van de veiligheidspal. Druk de trekker van het pistool
in om de druk te ontlasten. Zet de trekker weer op de veiligheidspal.
Note: If you suspect the spray tip or hose is clogged or that pressure has not been fully relieved after following
the steps above, disengage trigger safety latch and trigger gun to relieve pressure.
Hinweis: Wenn die Vermutung besteht, dass Düse oder Schlauch verstopft sind oder der Druck nach
Ausführung der obigen Schritte nicht vollständig entlastet wurde, müssen Sie die Abzugssperre öffnen
und die Pistole abziehen, um den Druck zu entlasten.
Let op: Als u vermoedt dat de spuittip of de slang verstopt is of dat de druk niet volledig ontlast is nadat
u bovenstaande stappen heeft uitgevoerd, haal dan de trekker van de veiligheidspal af en druk de trekker
van het pistool in om de druk te ontlasten.
TI3234a

11309912
1. Check oil level of engine.
Motorölstand kontrollieren.
Controleer het oliepeil van de motor.
Startup
Always use this startup procedure to ensure pressure washer is started safely
and properly.
Inbetriebnahme
Diese Schritte müssen vor jeder Inbetriebnahme durchgeführt werden, damit
der Hochdruckreiniger sicher und zuverlässig arbeitet.
Opstarten
Volg altijd deze opstartprocedure, dan bent u er zeker van dat de hogedrukreiniger
veilig en juist wordt gestart.
DAlways engage gun trigger safety latch when you stop spraying. This reduces the risk of fluid injection
or splashing in eyes or on skin if gun is bumped or accidentally triggered.
Immer die Abzugssperre der Pistole verriegeln, wenn die Spritzarbeiten unterbrochen werden. Dies
verringert die Gefahr einer Flüssigkeitseinspritzung oder von Spritzern in die Augen oder auf die Haut,
falls die Pistole zu Boden fallen oder versehentlich abgezogen werden sollte.
Zet de trekker altijd op de veiligheidspal als u ophoudt met spuiten. Zo verkleint u het risico van
materiaalinjectie en van spatten van materiaal in de ogen of op de huid als er tegen het pistool wordt
gestoten of als de trekker per ongeluk wordt ingedrukt.
DAlways observe CAUTIONS in this section to avoid costly damage to pressure washer.
Beachten Sie immer die folgenden SICHERHEITSVORKEHRUNGEN, um kostspielige Schäden
am Hochdruckreiniger zu vermeiden.
Houd u altijd aan de aanduidingen in dit hoofdstuk onder VOORZICHTIG staan om zo kostbare schade
aan de hogedrukreiniger te voorkomen.
Operation / Betrieb / Bediening
2. Check fuel level.
Kraftstoffstand überprüfen.
Controleer het brandstofpeil.
WARNING / WARNUNG / WAARSCHUWING

12 309912

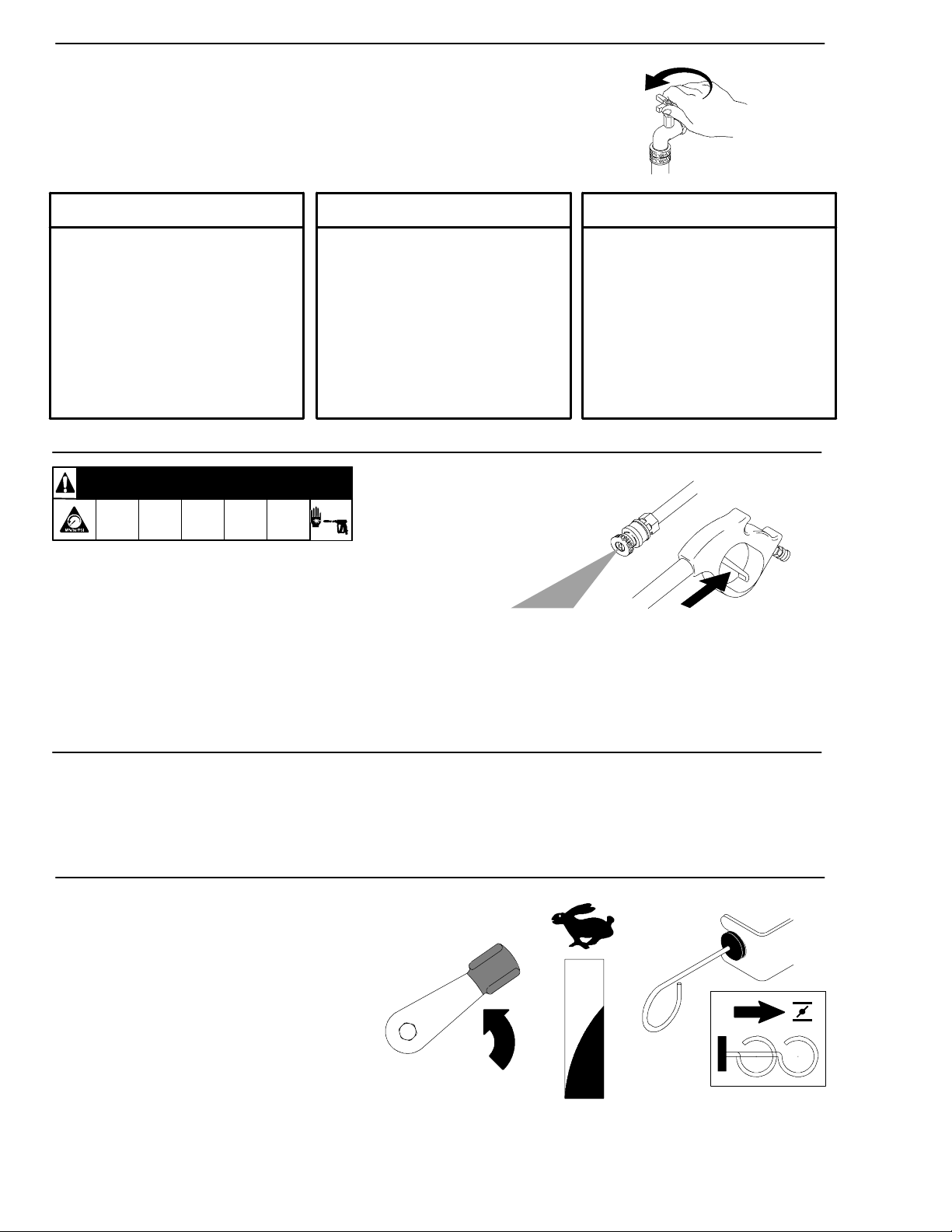

3. Turn on water supply.
Die Wasserzufuhr aufdrehen.
Draai de watertoevoer open.
Never run pressure washer
without water. Costly pump
damage will result. Always be
sure water supply is completely
turned on before you run
pressure washer.
CAUTION
4. Trigger gun until a constant stream of water sprays from tip
indicating air is purged from the system.
Pistole abziehen, bis ein konstanter Wasserstrom aus der
Düse austritt; dies zeigt an, dass das System entlüftet ist.
Druk de trekker van het pistool in, totdat er een constante
stroom water uit de tip spuit, hetgeen aangeeft dat de lucht
uit het systeem is verdwenen.
WARNING / WARNUNG / WAARSCHUWING
VORSICHT VOORZICHTIG
Den Hochdruckreiniger niemals
ohne Wasser in Betrieb nehmen.
Dies kann zu einer kostspieligen
Beschädigung der Pumpe
führen. Vor Inbetriebnahme des
Hochdruckreinigers immer
prüfen, ob die Wasserzufuhr
vollständig aufgedreht ist.
Laat de hogedrukreiniger nooit
zonder water draaien. Dit veroor-
zaakt kostbare beschadiging van
de pomp. Controleer altijd of
de watertoevoer volledig open
gedraaid is voordat u de hoge-
drukreiniger laat draaien.

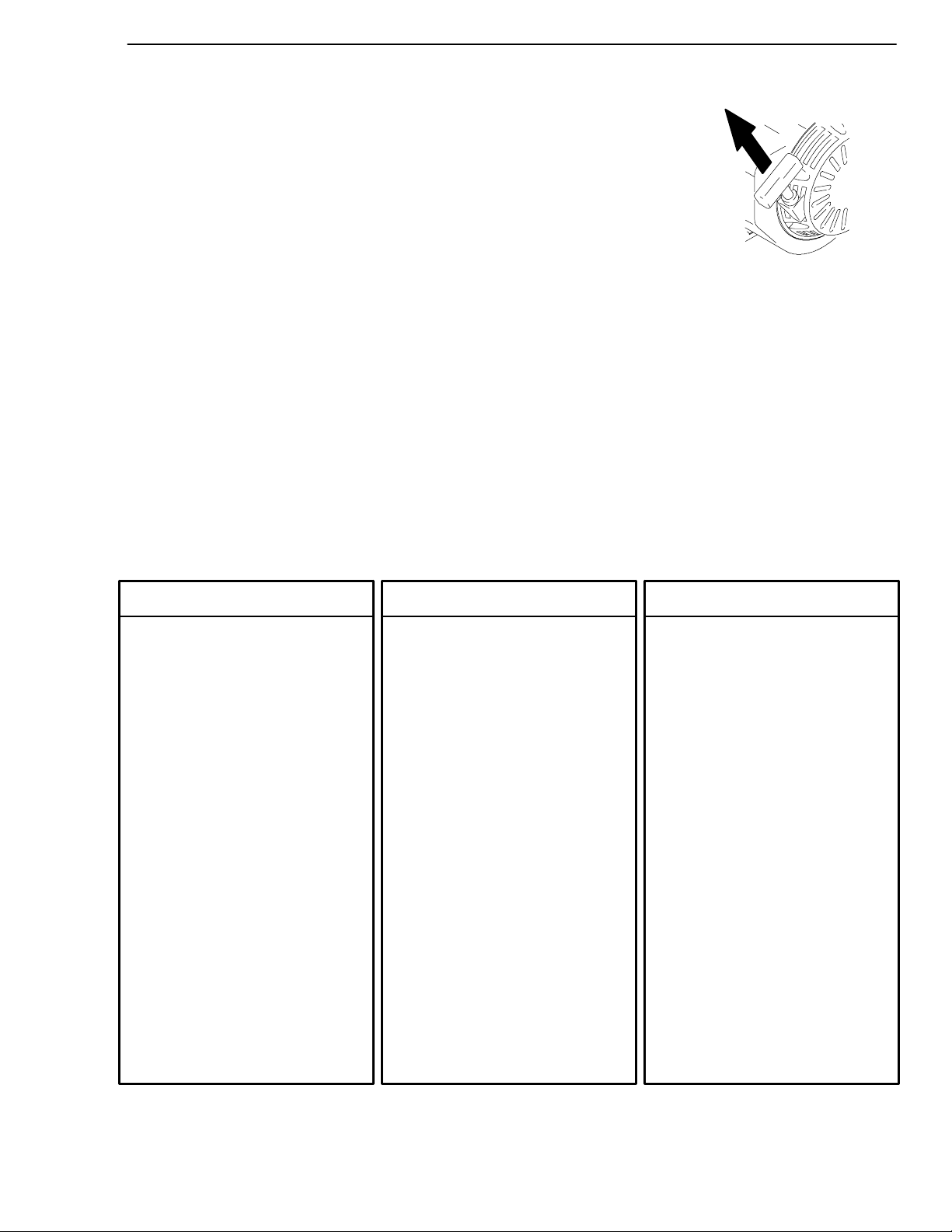

5. Be sure spark plug ignition cable is pushed firmly onto spark plug.
Das Zündkerzenkabel muss fest auf die Zündkerze gedrückt sein.
Zorg ervoor dat de ontstekingskabel van de bougie stevig op de bougie gedrukt zit.
6. For Model 2525LD only, move throttle to Rab-
bit (fast) position first. Then, for all models,
move choke to CHOKE position. See 309828.
Gasregler auf schnelle Position (Hase) und
Choke auf Position CHOKE stellen.
Zet de gashendel op de Konijn (snel) stand
en zet de smoorklep op de CHOKE-stand.
ti3242a
ti3240a
Model 2525LD only All models
WARNING / WARNUNG / WAARSCHUWING

13309912
7. Pull starter rope quickly to start engine. Pull and return rope until engine starts.
Schnell am Motor-Starterseil ziehen. Startvorgang wiederholen, bis der Motor
anläuft.
Trek met een snelle beweging aan het startkoord om de motor te starten. Trek
aan het koord en laat het terugspoelen tot de motor start.
HINT: Placing one foot on pressure washer as a brace provides better
leverage.
HINWEIS: Wenn Sie einen Fuß auf den Hochdruckreiniger stellen, können
Sie kräftiger anziehen, ohne dass das Gerät kippt.
TIP: Als u één voet op de hogedrukreiniger zet als steun, dan kan u een
betere trekbeweging maken.
NOTE: For easier starting, have one person start pressure washer
while another triggers gun.
HINWEIS: Um den Startvorgang zu erleichtern, sollte eine Person
den Hochdruckreiniger starten, während eine zweite Person die
Spritzpistole abzieht.
OPMERKING: Om gemakkelijker te kunnen starten, kunt u iemand
de hogedrukreiniger laten starten, terwijl iemand anders de trekker
van het pistool indrukt.
DDo not allow pressure
washer to idle more than
10 minutes. This causes
circulating water to overheat
and serious damage to pump.
The pump is equipped with
a thermal valve to help
prevent severe damage if
circulating water overheats.
DTurn off pressure washer if
it will not be spraying at least
every 10 minutes or if thermal
valve activates. If heated inlet
water is used, reduce this
time.
DDo not operate pressure
washer with inlet water screen
removed. This screen helps
keep abrasive sediment which
could clog pump or damage
cylinders, out of pump.
DDo not pump caustic
materials.
CAUTION VOORZICHTIGVORSICHT
DDer Hochdruckreiniger darf
nicht länger als 10 Minuten im
Leerlauf laufen, weil sonst das
Umlaufwasser überhitzt und die
Pumpe ernsthaft beschädigt
wird. Die Pumpe ist mit einem
Thermoventil ausgestattet, das
mithilft, schwere Schäden
zu vermeiden, wenn das
Umlaufwasser überhitzt.
DDen Hochdruckreiniger
abschalten, wenn er nicht
mindestens alle 10 Minuten
zum Spritzen verwendet wird
oder wenn das Thermoventil
aktiviert wird. Wenn warmes
Zulaufwasser verwendet wird,
muss diese Zeit verkürzt
werden.
DDen Hochdruckreiniger
niemals ohne Filter für das
Zulaufwasser betreiben. Dieser
Filter hält abrasive Sedimente
von der Pumpe fern, welche die
Pumpe verstopfen oder die
Zylinder beschädigen könnten.
DKeine ätzenden Materialien
pumpen.
DLaat de hogedrukreiniger niet
langer dan 10 minuten stationair
draaien. Hierdoor raakt het
circulerende water oververhit en
kan de pomp ernstig beschadigd
raken. De pomp is voorzien van
een thermisch ventiel om
te voorkomen dat de pomp
ernstige schade oploopt als het
circulerende water oververhit
raakt.
DZet de hogedrukreiniger uit als
u niet minstens om de 10 minuten
spuit of als het thermische ventiel
geactiveerd is. Als er verwarmd
inlaatwater wordt gebruikt, dan
moet u deze tijd nog korter
houden.
DLaat de hogedrukreiniger niet
draaien als de waterzeef niet is
aangebracht. Deze zeef helpt
voorkomen dat er schurend vuil in
de pomp terechtkomt, waardoor
de pomp kan verstoppen of de
cilinders kunnen beschadigen.
DGeen bijtende materialen
verpompen.

14 309912
Trigger Safety Latch
Always engage safety latch when you stop spraying.
Abzugssperre
Immer die Abzugssperre verriegeln, wenn mit dem Spritzen aufgehört wird.
Veiligheidspal van de trekker
Activeer altijd de veiligheidspal als u ophoudt met spuiten.
Always engage trigger safety latch when you stop spraying even for a moment. The engaged safety
latch prevents the gun from being triggered accidentally by hand or when dropped or bumped. Be sure
latch is pushed fully down or it will not prevent the gun from being triggered.
Verriegeln Sie bei Nichtgebrauch des Geräts immer die Abzugssperre, auch wenn Sie die Arbeiten
nur für einen kurzen Moment unterbrechen. Die verriegelte Abzugssperre verhindert, dass die Pistole
versehentlich von Hand oder durch Hinunterfallen abgezogen werden kann. Beim Verriegeln
sicherstellen, dass die Arretierung ganz nach unten gezogen ist, da die Abzugssperre ansonsten
ein Abziehen der Pistole nicht verhindern kann.
Zet de trekker altijd op de veiligheidspal als u ophoudt met spuiten, al is het maar voor even. Als
de trekker op de veiligheidspal staat, voorkomt dit dat het pistool gaat spuiten omdat de trekker
onverwacht handmatig wordt ingedrukt of als het pistool valt of er tegen het pistool wordt gestoten.
Controleer of de pal volledig omlaag gedrukt is, anders wordt niet voorkomen dat de trekker kan
worden ingedrukt.
TI3233A TI3234a
Safety ON
Safety ON (Abzug verriegelt)
Trekker VERGRENDELD
Safety OFF
Safety OFF (Abzug entriegelt)
Trekker ONTGRENDELD
WARNING / WARNUNG / WAARSCHUWING
WARNING / WARNUNG / WAARSCHUWING

15309912
1. Follow Pressure Relief Procedure, page 9.
Führen Sie die Druckentlastung (Seite 9) durch.
Volg de Drukontlastprocedure op blz. 9.
Chemical Injector Operation / Betrieb des Chemikaliendosierers /
Bediening van de chemische injector
2. Push end of chemical injector hose over chemical injector fitting
on pump. Place other end in container of chemical solution.
Das Ende des Chemikaliendosierer-Schlauchs über das Chemikalien-
dosierer-Fitting an der Pumpe schieben. Das andere Ende in einen
Behälter mit Chemikalienlösung stecken.
Druk het uiteinde van de chemische injector over de fitting voor de
chemische injector op de pomp. Plaats het andere uiteinde in een bak
met een chemische oplossing.
3. Install black, large--orifice, chemical tip. (Installing and Changing Spray Tips, page 16).
Die schwarze Chemikaliendüse mit der großen Öffnung installieren (siehe Spritzdüsen
installieren und auswechseln auf Seite 16).
Installeer de zwarte chemische tip met de grote spuitopening (zie Spuittips installeren
en verwisselen op blz. 16).
4. Trigger gun for a few seconds. Chemical solution will begin mixing in spray pattern.
Die Pistole ein paar Sekunden lang abziehen. Die Chemikalienlösung beginnt, sich im Spritzbild zu mischen.
Druk de trekker van het pistool enkele seconden in. De chemische oplossing begint te mengen in een
spuitpatroon.
NOTE: The large orifice of the chemical tip causes a drop in pressure that actuates the chemical injector.
Changing back to a small orifice spray tip deactivates chemical injector and produces high pressure for rinsing.
The chemical filter can be left in the chemical container during high--pressure use.
HINWEIS: Die große Öffnung in der Düse des Chemikaliendosierers verursacht einen Druckabfall, der den
Chemikaliendosierer betätigt. Wenn wieder auf eine Spritzdüse mit kleinerem Durchmesser gewechselt wird,
wird der Chemikaliendosierer deaktiviert, und es wird wieder der zum Spülen benötigte Hochdruck erzeugt.
Während der Hochdruck-Anwendung kann der Chemikalienfilter im Chemikalienbehälter belassen werden.
OPMERKING: De grote spuitopening van de chemische tip zorgt voor een drukval die de chemische injector
activeert. Als u terug een spuittip met een kleine spuitopening aanbrengt, dan deactiveert dat de chemische
injector weer en zorgt dit voor hoge druk om te spoelen. De chemische filter kan in de bak met de chemische
stof blijven tijdens het hogedruk gebruik.
ti3742b

16 309912
Spray tips have 4-- or 5--digit numbers on them. The first two digits are the spray angle. Tip holding holes are
provided on the chassis.
Auf den Spritzdüsen befinden sich vier- oder fünfstellige Nummern. Die ersten zwei Stellen bezeichnen den
Spritzwinkel. Am Gehäuse sind Düsenhaltelöcher vorhanden.
Op spuittips staan nummers van 4 of 5 cijfers. De eerste twee cijfers geven de spuithoek aan. De tiphouder-
gaten zitten op het chassis.
1. Perform Pressure Relief Procedure, page 9.
Führen Sie die Druckentlastung (Seite 9) durch.
Voer de Drukontlastprocedure uit, zie blz. 9.
2. Point gun and wand away from you and anyone else.
Die Pistole und den Stab von sich selbst und anderen Personen wegrichten.
Richt het pistool en de staaf weg van u en van alle andere personen.
Installing and Changing Spray Tips / Spritzdüsen installieren und auswechseln /
Spuittips installeren en vervangen
Spray Tip Number
Spritzdüsen-Nummer
Spuittipnummer
Spray Pattern Fan Angle
Spritzbild-Zerstäubungswinkel
Spuithoek van spuitpatroon
00XXX
15XXX
25XXX
40XXX
Chemical
Chemikalie
Chemisch
0_blaster (red)
0_Sandstrahler (rot)
0_rechtstreeks spuiten (rood)
15_(yellow) / 15_(gelb) / 15_(geel)
25_(green) / 25_(grün) / 25_(groen)
40_(white) / 40_(weiß) / 40_(wit)
XX_(black) / XX_(schwarz) / XX_(zwart)
NOTE: The chemical injector tip is brass and has a large opening and a black plastic cap.
HINWEIS: Die Düse des Chemikaliendosierers ist aus Messing und besitzt eine große Öffnung
und eine schwarze Plastikkappe.
OPMERKING: De tip van de chemische injector is van brons en heeft een zwarte kunststof kap.
WARNING / WARNUNG / WAARSCHUWING
WARNING / WARNUNG / WAARSCHUWING

17309912
3. Without holding your hand over spray tip (A), pull back quick
coupler ring (B). Remove current tip. Install a different one.
Then push ring back on.
Den Schnellkupplungsring (B) zurückziehen, ohne dabei die
Hand über die Spritzdüse (A) zu halten. Die derzeit montierte
Düse entfernen und/oder eine andere Düse installieren. Dann
den Ring wieder zurückschieben.
Zonder dat u uw hand over de spuittip (A) houdt, moet u de
ring van de snelkoppeling (B) terug trekken. Verwijder de tip
die erin zit. Installeer een andere. Trek vervolgens de ring er
weer overheen.
B
A
To avoid blowing the o--ring out
of the quick coupler due to the
high pressure in the system,
never operate pressure washer
without a tip securely mounted in
quick coupler.
CAUTION VORSICHT VOORZICHTIG
Damit der O-Ring aufgrund des
hohen Drucks nicht aus der
Schnellkupplung geblasen wird,
darf der Hochdruckreiniger niemals
in Betrieb genommen werden,
wenn nicht eine Düse sicher in der
Schnellkupplung befestigt ist.
Om te voorkomen dat de o-ring uit
de snelkoppeling wordt geblazen
door de hoge druk in het systeem,
mag u de hogedrukreiniger nooit
laten spuiten zonder dat er een
tip stevig in de snelkoppeling is
geïnstalleerd.

18 309912
Shutdown, Flushing, and Storage / Abschalten, Spülen und Lagerung /
Uitzetten, spoelen en opslaan
Do not allow water to freeze in
pressure washer components.
If pressure washer will be exposed
to freezing temperatures, drain all
water out of pump. If it must be
stored in freezing temperatures,
flush with a 50% solution of anti--
freeze and relieve pressure.
Flush pressure washer before you
use it again to remove anti--freeze.
CAUTION
1. Remove chemical injector hose from pump, if attached.
Den Chemikaliendosierer-Schlauch von der Pumpe abnehmen, falls er angebracht wurde.
Verwijder de slang van de chemische injector van de pomp, als die daaraan is bevestigd.
2. Trigger gun for one minute to flush pump with clear water.
Die Pistole eine Minute lang abziehen, um die Pumpe mit klarem Wasser zu spülen.
Druk de trekker van het pistool één minuut in om de pomp met helder water te spoelen.
3. Engage trigger safety.
Abzugsperre verriegeln.
Zet de trekker op de veiligheidspal. TI3233A
WARNING / WARNUNG / WAARSCHUWING
VORSICHT VOORZICHTIG
Darauf achten, dass kein Wasser
in den Komponenten des Hoch-
druckreinigers friert.
Wenn der Hochdruckreiniger Frost
ausgesetzt ist, muss das Wasser
vollständig aus der Pumpe ausge-
lassen werden. Wenn das Gerät
bei Frosttemperaturen gelagert
werden muss, ist es mit einer
50%-igen Frostschutzlösung zu
spülen und der Druck abzulassen.
Hochdruckreiniger vor der Wieder-
inbetriebnahme spülen, um das
Frostschutzmittel zu entfernen.
Geen water laten bevriezen in
onderdelen van de hogedruk-
reiniger.
Als de hogedrukreiniger aan vorst
wordt blootgesteld, tap dan al het
water af uit de pomp. Als hij in
temperaturen onder nul moet
worden opgeslagen, spoel de
hogedrukreiniger dan uit met een
oplossing van 50% antivries en
ontlast de druk.
Spoel de hogedrukreiniger voor-
dat u hem weer gebruikt om de
antivries te verwijderen.
WARNING / WARNUNG / WAARSCHUWING
4. For Model 2525LD, adjust throttle to STOP position. Engine should turn
off. For Model 2626LD, turn OFF power switch.
Den Gasregler auf Position STOP stellen. Der Motor sollte ausgehen.
Zet de gashendel op de STOP-stand. De motor zou moeten afslaan. STOP
STOP
STOPPEN

19309912
Shutdown, Flushing, and Storage / Abschalten, Spülen und Lagerung /
Uitzetten, spoelen en opslaan
5. Remove trigger safety latch and trigger gun to relieve pressure.
Die Abzugssperre entfernen und die Pistole abziehen, um den Druck
zu entlasten.
Haal dan de trekker van de veiligheidspal af en druk de trekker van
het pistool in om de druk te ontlasten.
TI3234a
6. Shut off water supply. Disconnect water supply hose from pump.
Die Wasserzufuhr abschalten. Den Wasserzufuhrschlauch von
der Pumpe lösen.
Draai de watertoevoer dicht. Ontkoppel de aanvoerslang van de
pomp.
7. Remove high pressure hose from pump. Drain water from
all components.
Den Hochdruckschlauch von der Pumpe abnehmen. Aus
allen Komponenten Wasser ablassen.
Verwijder de hogedrukslang van de pomp. Tap het water
af uit alle onderdelen.
ti3231c
ti3247c

20 309912

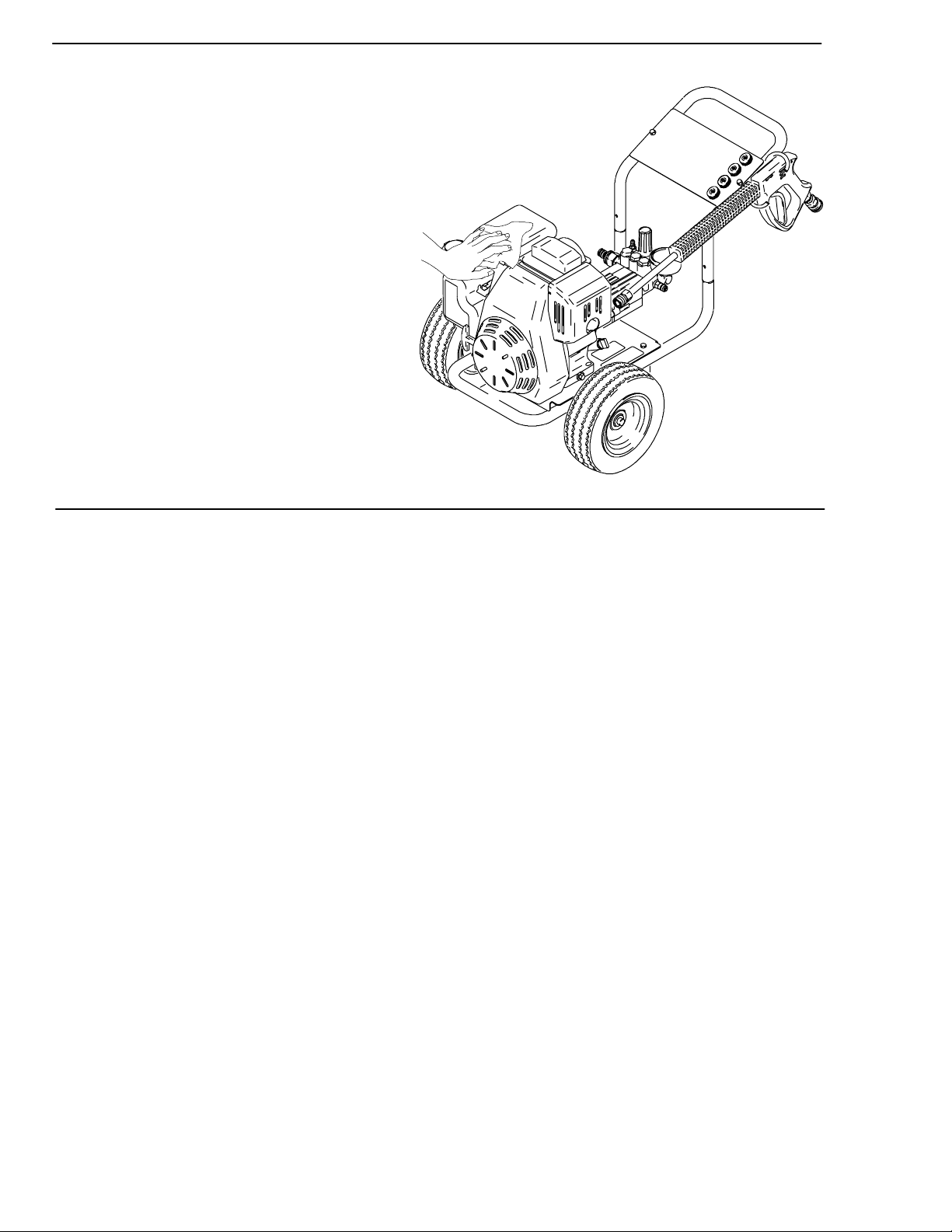

DAfter each use, wipe all surfaces of pressure washer with a clean,
damp cloth.
Nach jeder Verwendung alle Oberflächen des Hochdruckreinigers
mit einem sauberen, feuchten Tuch abwischen.
Veeg na elk gebruik het gehele oppervlak van de
hogedrukreiniger schoon met een schone vochtige doek.
ENGINE:
1. Run engine until gas is gone or stabilize the fuel and run it through the fuel system and carburetor.
2. Drain water out of pressure washer hose.
3. Turn fuel system to OFF position.
Pump:
1. Attach one end of a 4 or 5--foot section of hose to pump inlet and other end in an antifreeze solution
approximately 1--foot off the ground.
2. Pull pull--cord on engine until antifreeze comes out of pump outlet.
Storage Location:
1. Store pressure washer in garage, basement or other area where it is protected from freezing temperatures.
SDo not store unit outside where it can be exposed to rain, dirt or adverse weather conditions.
SDo not expose pressure washer to freezing temperatures or allow water to freeze in pressure
washer components, causing the pump to lock--up. If this happens let pump thaw naturally in
WARM ENVIRONMENT. DO NOT attempt to to speed up this process by pouring warm water
on pump. This could cause further damage.
Long Term (more than 30 days)/Winter Storage
ti3741b
