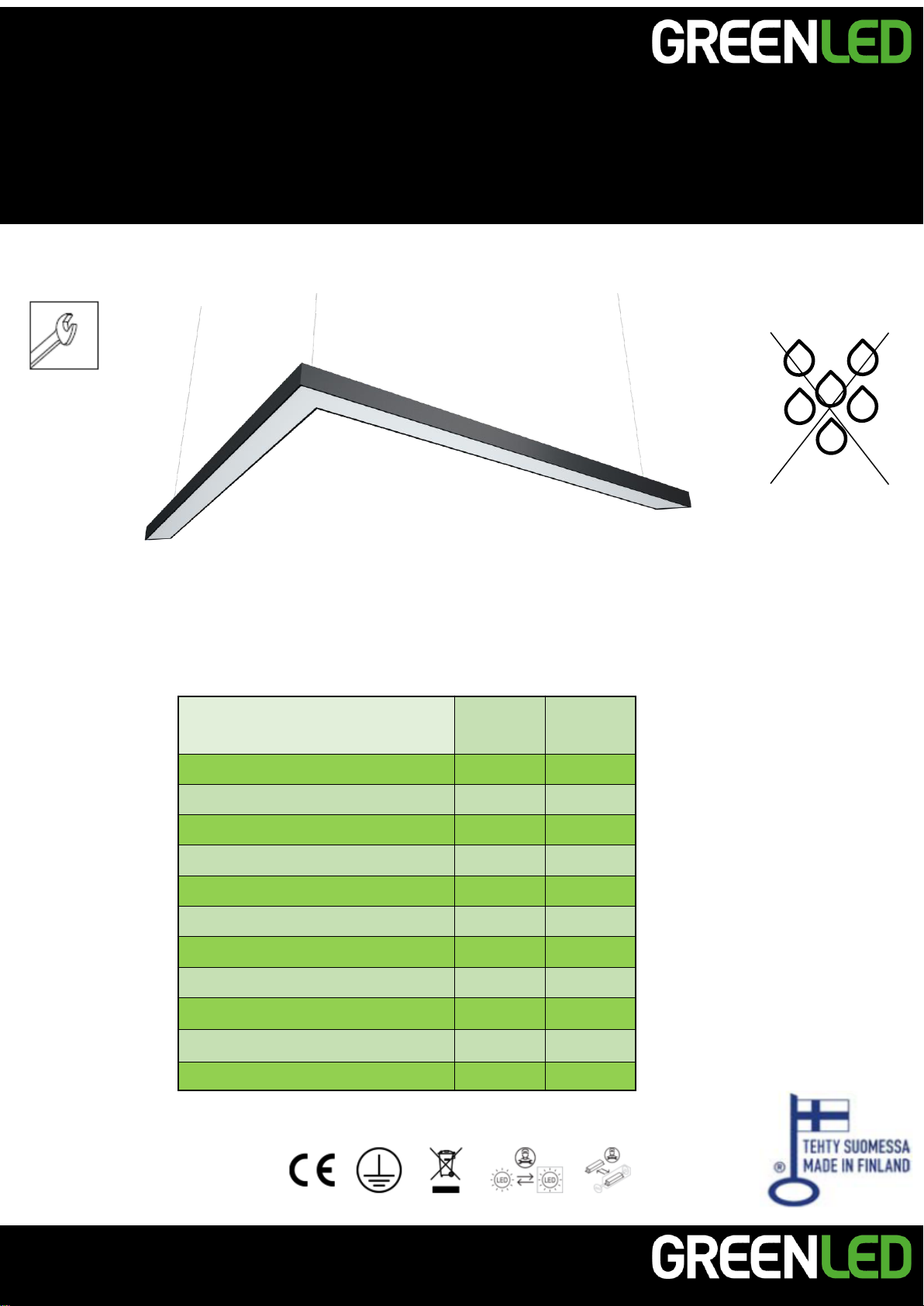

GREENLED PHI ARROW 1245 User manual

Greenled Oy
Oritkarintie 4
FI-90400 Oulu
PHI ARROW
Greenled Oy | Asiakaspalvelu 020 125 5800 | [email protected]i | www.greenled.fi | Oikeudet tuotetietojen muutoksiin pidätetään | Copyright 2021 Greenled Oy
[FI] Asennusohje
[UK] Installation instruction
[SE] Installationsanvisning
Phi Arrow 0.3
IP20
Mallin mitta
Model
measure
Teho
Power
Paino
Weight
GLPA0103012,PHI ARROW 1245
30W
8,8kg
GLPA0104412, PHI ARROW 1245
44W
8,8kg
GLPA0106212, PHI ARROW 1245
62W
8,8kg
GLPA0104418, PHI ARROW 1805
44W
12,1kg
GLPA0106618, PHI ARROW 1805
66W
12,1kg
GLPA0109018, PHI ARROW 1805
90W
12,1kg
GLPA0105823, PHI ARROW 2365
58W
15,2kg
GLPA0108623, PHI ARROW 2365
86W
15,2kg
GLPA0111623, PHI ARROW 2365
116W
15,2kg
GLPA0106029, PHI ARROW 2925
60W
18,1kg
GLPA0114429, PHI ARROW 2925
144W
18,1kg

[FI] Asennusohje
[UK] Installation instruction
[SE] Installationsanvisning
Greenled Oy | Asiakaspalvelu 020 125 5800 | [email protected]i | www.greenled.fi | Oikeudet tuotetietojen muutoksiin pidätetään | Copyright 2021 Greenled Oy
Phi Arrow 0.3
PHI ARROW

Turvallisuusvaroitukset:
Ennen asennusta tai huoltotyötä kytke valaisin irti sähköverkosta välttääksesi sähköiskun vaaran!
•Asennus / huoltotyön saa tehdä vain valtuutettu henkilö
•Valaisimen asennuksen / huoltotyön saa suorittaa vain pätevä henkilö näiden ohjeiden
mukaisesti.
•Valmistaja ei kanna vastuuta valaisimen väärästä käytöstä
•Älä katso suoraan päällä olevaan valaisimeen
•Valaisimen valonlähteen saa vaihtaa ainoastaan Greenled, Greenledin valtuuttama huoltaja tai
vastaavan pätevyyden omaava henkilö
Safety notes:
Before installation or change work disconnect the power to reduce electrical shock risk!
•Installation / maintenance can only be done by a skilled personnel
•Installation / maintenance of luminaire must be performed by qualified person following the
instructions given in the instruction set
•The manufacturer bears no liability for damage caused by inappropriate use or application
•Do not stare at the operating light source
•The light source contained in this luminaire shall only be replaced by the Greenled or Greenled’s
service agent or a similar qualified person
[FI] Asennusohje
[UK] Installation instruction
[SE] Installationsanvisning
Greenled Oy | Asiakaspalvelu 020 125 5800 | [email protected]i | www.greenled.fi | Oikeudet tuotetietojen muutoksiin pidätetään | Copyright 2021 Greenled Oy
Säkerhetsvarningar:
Koppla alltid bort armaturen från elnänet i samband med installation ti den som använder armaturen.
•Installations- ocn underhållsarbeten får andast utföras av en behöring installatör
•Installations-/underhållsarbetet får endast utföras enligt dessa anvisningar av en person med
tillräckliga kunskaper
•Tillverkaren ansvarar ej för felaktig användning av armaturen
•Titta aldrig rakt in i en påslagen armatur
•Ljuskällan inuti armaturen får endast bytas av antingen Greenled, en Greenled-auktoriserad
servicetekniker eller en person med motsvarande kompetens
Phi Arrow 0.3
PHI ARROW

[FI] Asennusohje
[UK] Installation instruction
[SE] Installationsanvisning
Greenled Oy | Asiakaspalvelu 020 125 5800 | [email protected]i | www.greenled.fi | Oikeudet tuotetietojen muutoksiin pidätetään | Copyright 2021 Greenled Oy
Phi Arrow 0.3
PHI ARROW

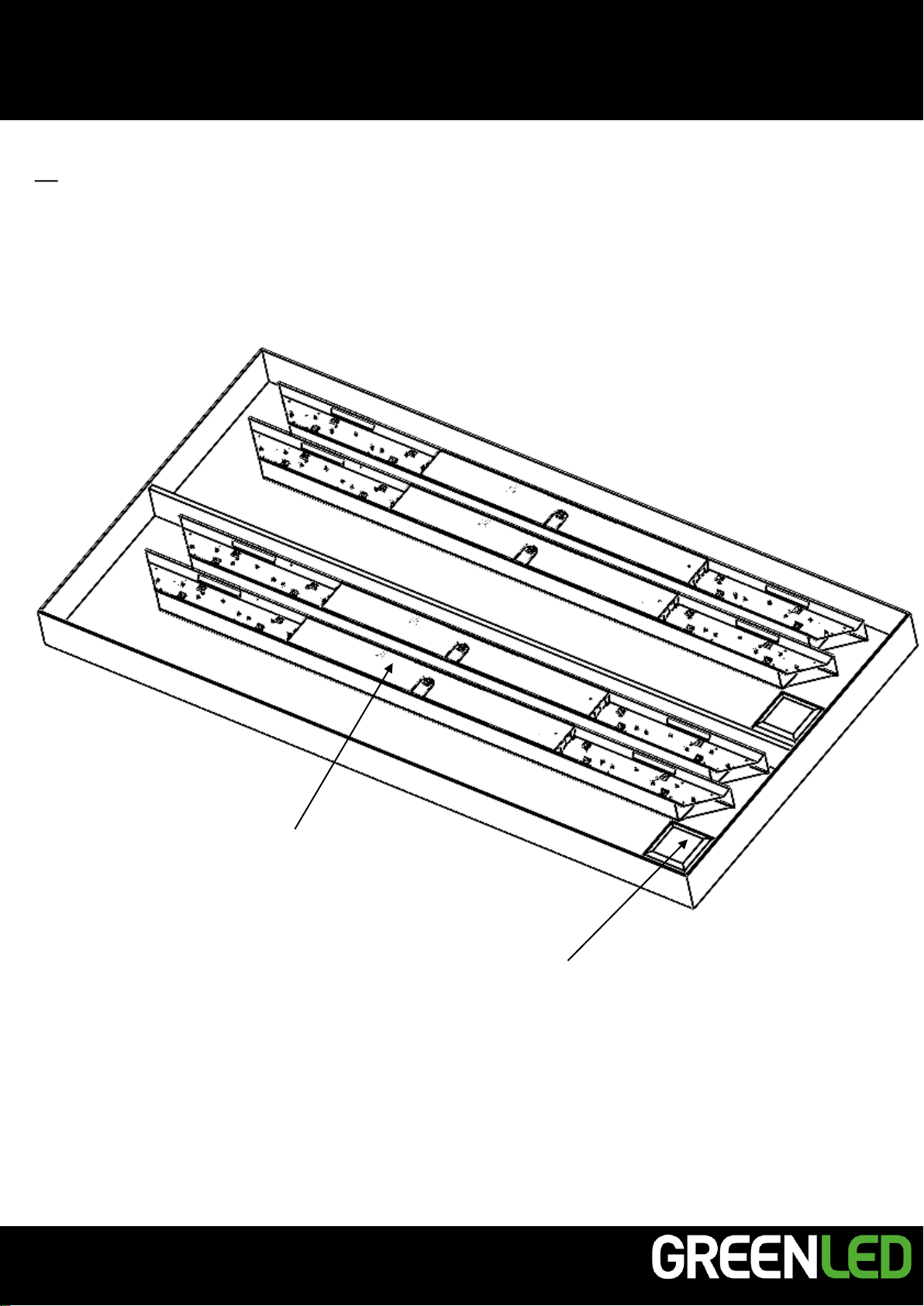

1. Toimituksen sisältö.
Delivery Content.
Valaisimet, Luminaires
Tarvikepussi,Accessory bag
ARROW 1
ARROW 2

[FI] Asennusohje
[UK] Installation instruction
[SE] Installationsanvisning
Greenled Oy | Asiakaspalvelu 020 125 5800 | [email protected]i | www.greenled.fi | Oikeudet tuotetietojen muutoksiin pidätetään | Copyright 2021 Greenled Oy
Phi Arrow 0.3
PHI ARROW
2. Aseta valaisimet haluttuun järjestykseen,
Arrange the lights in the desired order.
.
3.Kohdista valaisinten kulmat paikoilleen. Tarkista että magneetti kulmapalat asettuu oikein.
Align the corners of the lights. Check that the magnetic corner pieces are positioned correctly.
Magnet

[FI] Asennusohje
[UK] Installation instruction
[SE] Installationsanvisning
Greenled Oy | Asiakaspalvelu 020 125 5800 | [email protected]i | www.greenled.fi | Oikeudet tuotetietojen muutoksiin pidätetään | Copyright 2021 Greenled Oy
Phi Arrow 0.3
PHI ARROW
4. Kiinnitä kulmapala kahdeksalla ruuvilla.
Fasten the corner piece with eight screws.

[FI] Asennusohje
[UK] Installation instruction
[SE] Installationsanvisning
Greenled Oy | Asiakaspalvelu 020 125 5800 | [email protected]i | www.greenled.fi | Oikeudet tuotetietojen muutoksiin pidätetään | Copyright 2021 Greenled Oy
Phi Square 0.3
PHI ARROW
5. Valaisimessa on säädettävät kiinnityspisteet sekä lisäksi kiinteät kiinnitys pisteet nurkissa.
Kiinnityspisteiden paikat on kuvattu kohdassa 6.
The luminaire has adjustable attachment points as well as fixed attachment points in the corners.
The locations of the attachment points are described in section 6.

[FI] Asennusohje
[UK] Installation instruction
[SE] Installationsanvisning
Greenled Oy | Asiakaspalvelu 020 125 5800 | [email protected]i | www.greenled.fi | Oikeudet tuotetietojen muutoksiin pidätetään | Copyright 2021 Greenled Oy
Phi Arrow 0.3
PHI ARROW
Phi Arrow 1245
Phi Arrow 1805

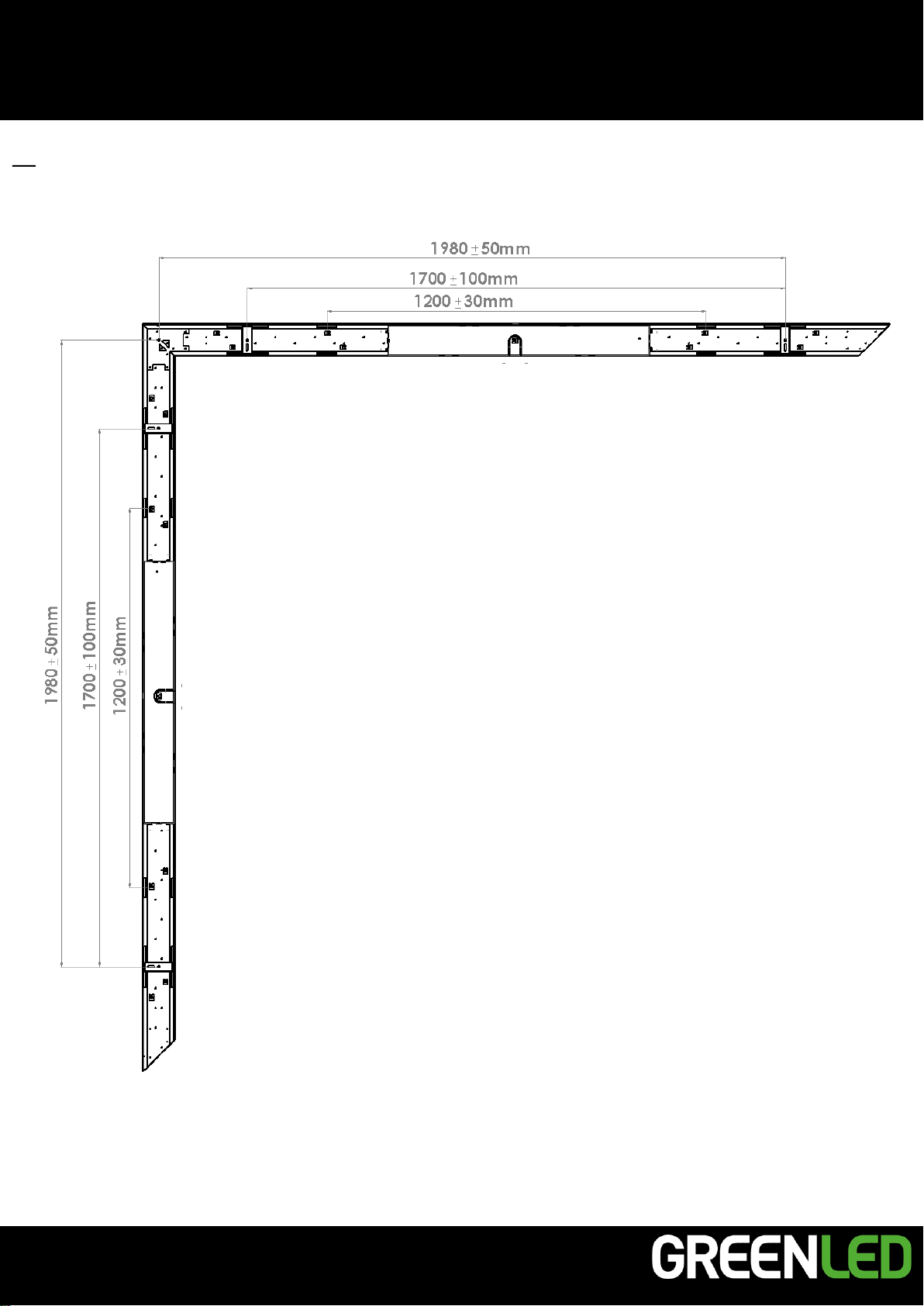

6. Kiinnityskohtien mitat 1245 ja 1805 valaisimeen.
Dimensions of mounting points for 1245 and 1805 luminaires.
a

[FI] Asennusohje
[UK] Installation instruction
[SE] Installationsanvisning
Greenled Oy | Asiakaspalvelu 020 125 5800 | [email protected]i | www.greenled.fi | Oikeudet tuotetietojen muutoksiin pidätetään | Copyright 2021 Greenled Oy
Phi Arrow 0.3
PHI ARROW
Phi Arrow 2365
6. Kiinnityskohtien mitat 2365 valaisimeen.
Dimensions of mounting points for 2365 luminaires.
b

[FI] Asennusohje
[UK] Installation instruction
[SE] Installationsanvisning
Greenled Oy | Asiakaspalvelu 020 125 5800 | [email protected]i | www.greenled.fi | Oikeudet tuotetietojen muutoksiin pidätetään | Copyright 2021 Greenled Oy
Phi Arrow 0.3
PHI ARROW
Phi Arrow 2925
6. Kiinnityskohtien mitat 2925 valaisimeen.
Dimensions of mounting points for 2925 luminaires.
c

[FI] Asennusohje
[UK] Installation instruction
[SE] Installationsanvisning
Greenled Oy | Asiakaspalvelu 020 125 5800 | [email protected]i | www.greenled.fi | Oikeudet tuotetietojen muutoksiin pidätetään | Copyright 2021 Greenled Oy
Phi Arrow 0.3
PHI ARROW
7.
a
Vaijereiden kiinnitys asennettavaan pintaan
Attaching the wires to the surface to be installed
Mallin mitta
Model
measure
Teho
Power
Paino
Weight
Vaijereiden lukumäärä
Number of wires Yhden kiinnityspisteen kuorma Single anchor point load
GLPA0103012,PHI ARROW 1245
30W
8,8kg
(3)4 (26N/2,9kg)22N/2,2kg
GLPA0104412, PHI ARROW 1245
44W
8,8kg
(3)4 (26N/2,9kg)22N/2,2kg
GLPA0106212, PHI ARROW 1245
62W
8,8kg
(3)4 (26N/2,9kg)22N/2,2kg
GLPA0104418, PHI ARROW 1805
44W
12,1kg
(3)4 (40N4,1kg) 30N/3,0kg
GLPA0106618, PHI ARROW 1805
66W
12,1kg
(3)4 (40N4,1kg) 30N/3,0kg
GLPA0109018, PHI ARROW 1805
90W
12,1kg
(3)4 (40N4,1kg) 30N/3,0kg
GLPA0105823, PHI ARROW 2365
58W
15,2kg
4 37.5N/3,8kg
GLPA0108623, PHI ARROW 2365
86W
15,2kg
4 37.5N/3,8kg
GLPA0111623, PHI ARROW 2365
116W
15,2kg
4 37.5N/3,8kg
GLPA0106029, PHI ARROW 2925
60W
18,1kg
4 44.5N/4,5kg
GLPA0114429, PHI ARROW 2925
144W
18,1kg
4 44.5N/4,5kg
Vaijerin yläpää on kiinnitettävä pintamateriaalin vaatimalla kiinnitystavalla.
The upper end of the cable must be fastened using the fastening method required by the surface material
Taulukossa on oletettu, että valaisimen massasta aiheutunut kuorma on jakautunut tasaisesti kiinnityspisteiden suhteen.
In the table, it is assumed that the load caused by the mass of the lamp is evenly distributed in relation to the attachment points

[FI] Asennusohje
[UK] Installation instruction
[SE] Installationsanvisning
Greenled Oy | Asiakaspalvelu 020 125 5800 | [email protected]i | www.greenled.fi | Oikeudet tuotetietojen muutoksiin pidätetään | Copyright 2021 Greenled Oy
Phi Arrow 0.3
PHI ARROW
7. Tarkista että valaisin on suorassa, ja kiristä vaijerien lukinnat.
Check that the luminaire is straight and tighten the cable locks.
b

[FI] Asennusohje
[UK] Installation instruction
[SE] Installationsanvisning
Greenled Oy | Asiakaspalvelu 020 125 5800 | [email protected]i | www.greenled.fi | Oikeudet tuotetietojen muutoksiin pidätetään | Copyright 2021 Greenled Oy
Phi Arrow 0.3
PHI ARROW
8.
Ohjauspiirin on oltava peruseristetty verkkojännitteestä |The control circuit must be basic insulated from the mains voltage
Styrkretsen måste vara grundisolerad från nätspänningen
DALI
DA - = Harmaa, Grey, Grå
DA + = Musta, Black, Svart
N = Sininen, Blue, Blå
L = Ruskea, Brown, Brun
= Kelta-Vihreä, Yellow-Green, Jordlegning
ON/OFF
N = Sininen, Blue, Blå
L = Ruskea, Brown, Brun
= Kelta-Vihreä, Yellow-Green, Jordlegning
a
b

[FI] Asennusohje
[UK] Installation instruction
[SE] Installationsanvisning
Greenled Oy | Asiakaspalvelu 020 125 5800 | [email protected]i | www.greenled.fi | Oikeudet tuotetietojen muutoksiin pidätetään | Copyright 2021 Greenled Oy
Phi Arrow 0.3
PHI ARROW

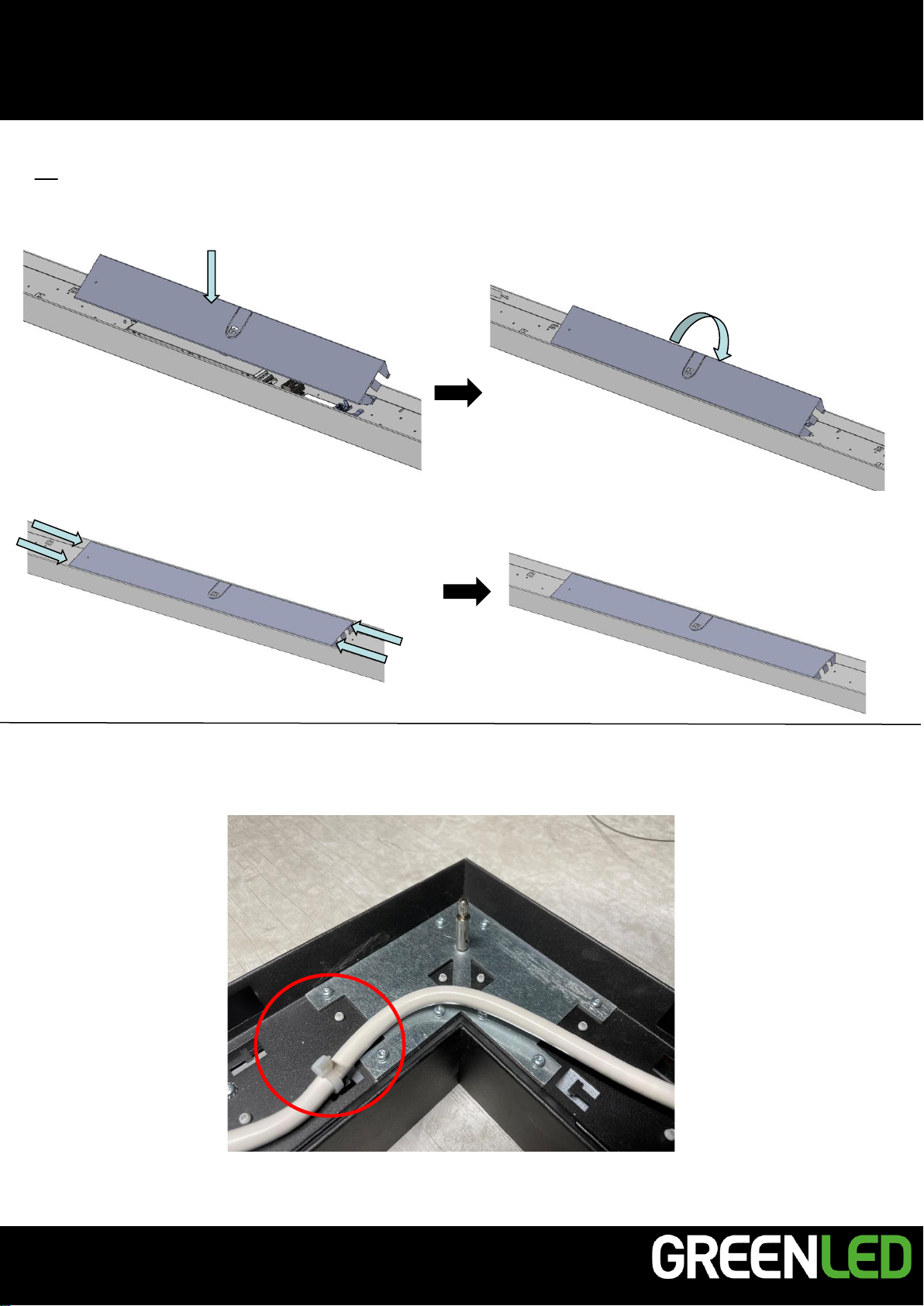

8. .
7.
c
dKiinnitä johtimet nippusiteillä, jotta ne eivät näy valaisimen sivusta.
Fasten the wires with cable ties so that they are not visible from the side of the lamp.

Sirius M -asennusohje [FI] Asennusohje
[UK] Installation instruction
[SE] Installationsanvisning
FI Nämä ohjeet tulee säilyttää ja luovuttaa
kiinteistön käyttäjälle.
UK It is appropriate that this information is passed
on to the user of the installation.
SE Det är lämpligt att denna information
överlämnas till användaren av anläggningen.
Greenled Oy | Asiakaspalvelu 020 125 5800 | [email protected]i | www.greenled.fi | Oikeudet tuotetietojen muutoksiin pidätetään | Copyright 2021 Greenled Oy
PHI ARROW
Phi Arrow 0.3
