Greenlee LBC-81B User manual

INSTRUCTION MANUAL
Read and understand all of the instructions and
safety information in this manual before operating or
servicing this tool.
Register this product at www.greenlee.com
52057957 © 2011 Greenlee Textron Inc. 2/11
LBC-81B
14.4V–28.8V Li-ion
Battery Charger
Español..................9
Français ..............17

2
Table of Contents
Description ................................................................ 2
Safety........................................................................ 2
Purpose of this Manual .............................................. 2
Important Safety Instructions ..................................3-4
Identification.............................................................. 5
Specifications............................................................ 5
Operation................................................................6-7
Common Cautions................................................ 6
Charging the Battery............................................ 6
Lamp Indications ................................................. 7
FCC Statement........................................................... 8
Description
The Greenlee LBC-81B 14.4V–28.8V Li-ion Battery
Charger is intended charge the following Greenlee
battery packs:
• LBP-144
• LBP-216
• LBP-288
Safety
Safety is essential in the use and maintenance of
Greenlee tools and equipment. This instruction manual
and any markings on the tool provide information for
avoiding hazards and unsafe practices related to the
use of this tool. Observe all of the safety information
provided.
Purpose of this Manual
This manual is intended to familiarize all personnel
with the safe operation and maintenance procedures
for the following Greenlee tool:
LBC-81B 14.4V–28.8V Li-ion Battery Charger
Keep this manual available to all personnel.
Replacement manuals are available upon request at no
charge at www.greenlee.com.
Do not discard this product or throw away!
For recycling information, go to
www.greenlee.com.
All specifications are nominal and may change as design
improvements occur. Greenlee Textron Inc. shall not
be liable for damages resulting from misapplication or
misuse of its products.
KEEP THIS MANUAL

3
LBC-81B
Important Safety Instructions
SAFETY ALERT
SYMBOL
This symbol is used to call your attention to
hazards or unsafe practices which could result
in an injury or property damage. The signal
word, defined below, indicates the severity of
the hazard. The message after the signal word
provides information for preventing or avoiding
the hazard.
Immediate hazards which, if not avoided, WILL
result in severe injury or death.
Hazards which, if not avoided, COULD result in
severe injury or death.
Hazards or unsafe practices which, if not avoided,
MAY result in injury or property damage.
Read all instructions.
1. SAVE THESE INSTRUCTIONS–This manual con-
tains important safety and operating instructions
for battery charger LBC-81B.
2. Before using battery charger, read all instructions
and cautionary markings on battery charger,
battery pack, and product using battery pack.
3. CAUTION–To reduce the risk of injury, charge only
battery packs LBP-144, LBP-216, and LBP-288.
Other types of batteries may burst causing per-
sonal injury and damage.
4. Do not expose charger and battery pack to rain or
snow or use in damp location.
5. To reduce risk of damaging the electric plug and
cord, pull by plug rather than cord when discon-
necting charger.
6. Make sure cord is located so that it will not be
stepped on, tripped over, or otherwise subjected
to damage or stress.
7. An extension cord should not be used unless
absolutely necessary. Use of improper extension
cord could result in a risk of fire and electric
shock. If extension cord must be used, make sure
that:
a. pins on plug of extension cord are the same
number, size and shape as those of plug on
charger.
b. extension cord is properly wired and in good
electrical condition.
c. wire size is large enough for ampere rating of
charger as specified below.
Recommended Minimum AWG Size
of Extension Cords for Battery Chargers
AC Input Rating Amperes AWG Size of Cord
Equal to or
greaterthan
But
lessthan
Length of Cord
(ft)
25 50 100 150
0 2 18 18 18 16

4
Important Safety Instructions
8. Do not operate charger with damaged cord or
plug; replace them immediately.
9. Do not operate charger if it has received a sharp
blow, been dropped, or otherwise damaged in any
way; take it to qualified service personnel.
10. Do not disassemble charger; take it to quali-
fied service personnel when service or repair is
required. Incorrect reassembly may result in a risk
of electric shock or fire.
11. To reduce the risk of electric shock, unplug
charger from outlet before attempting any main-
tenance or cleaning.
12. The charger and battery pack are specifically
designed to work together. Do not attempt to
charge any other cordless tool or battery pack
with this charger.
13. Do not attempt to charge the battery pack with
any other charger.
14. Do not attempt to disassemble the battery
charger and the battery pack housing.
15. Do not store battery pack in locations where
the temperature may reach or exceed 122°F
(50°C) (such as a metal tool shed, or a car in the
summer), which can lead to deterioration of the
storage battery.
16. Do not charge battery pack when the temperature
is BELOW 32 °F (0 °C) or ABOVE 104 °F (40 °C).
This is very important.
17. Do not incinerate the battery pack. It can explode
in a fire.
18. Avoid dangerous environment. Do not use charger
in damp or wet locations.
19. The charger is designed to operate on standard
household electrical power only. Charge only on
the voltage indicated on the rating plate. Do not
attempt to use it on any other voltage!
20. Do not abuse cord. Never carry charger by cord or
yank it to disconnect from outlet. Keep cord away
from heat, oil and sharp edges.
21. Charge the battery pack in a well ventilated place;
do not cover the charger and battery pack with a
cloth, etc., while charging.
22. Use of an attachment not recommended may
result in a risk of fire, electric shock, or personal
injury.
23. Do not short the battery pack. A battery short
can cause a large current flow, over heating and
create the risk of fire or personal injury.
24. NOTE: If the supply cord of this appliance is
damaged, it must only be replaced by a repair
shop authorized by the manufacturer, because
special purpose tools are required.
25. TO REDUCE THE RISK OF ELECTRIC SHOCK, THIS
APPLIANCE HAS A POLARIZED PLUG (ONE BLADE
IS WIDER THAN THE OTHER). This plug will fit in
a polarized outlet only one way. If the plug does
not fit fully in the outlet, reverse the plug. If it
still does not fit, contact a qualified electrician to
install the proper outlet. Do not change the plug in
any way.

5
LBC-81B

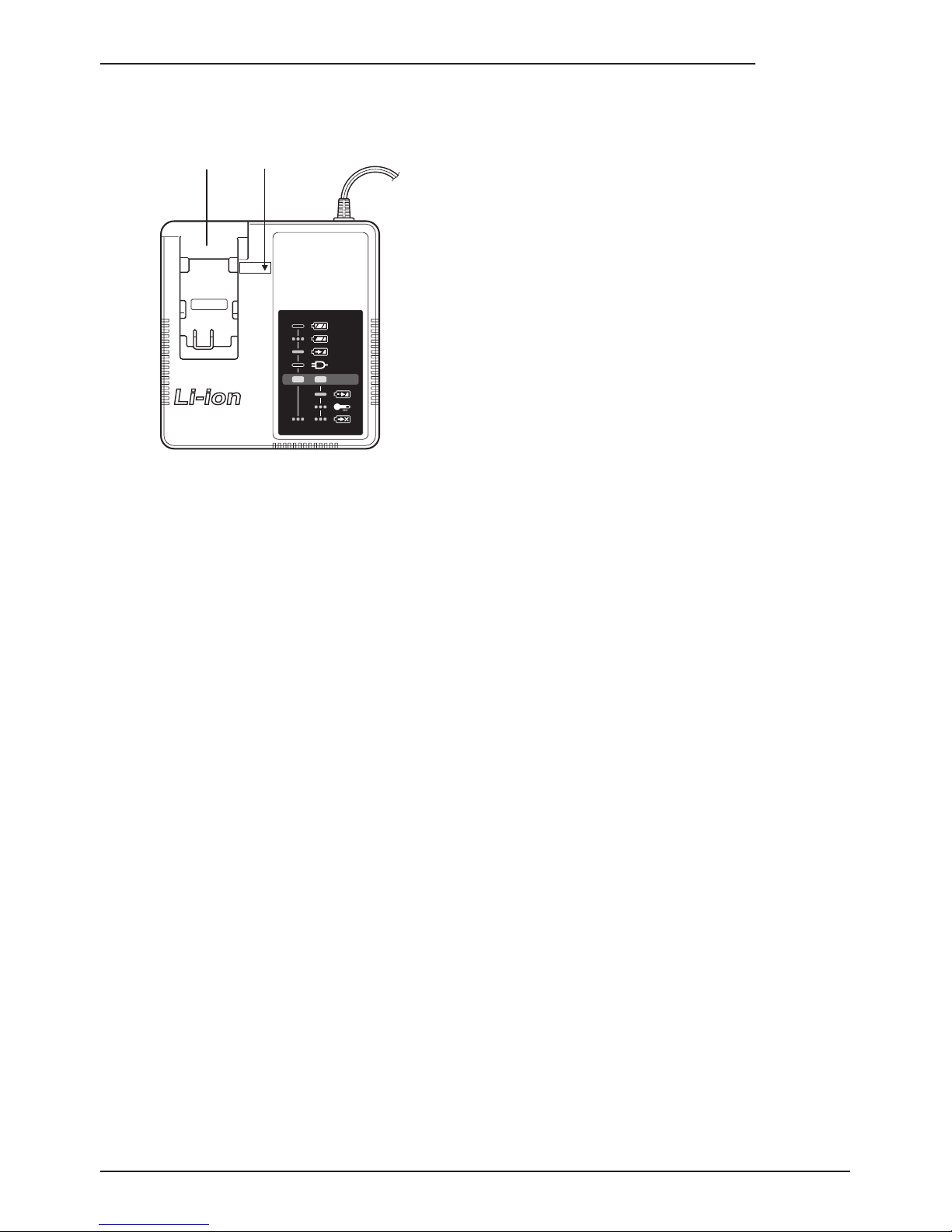

Identification
1. Li-ion battery pack dock
2. Alignment marks
12
Specifications
LBC-81B Battery Charger
Electrical Rating: Refer to the rating plate on the
bottom of the charger.
Weight: 2.1 lb (0.95 kg)
LBP-144 Li-ion Battery Pack
Battery Voltage: 14.4 V DC (3.6 V × 4 cells)
Charge Time:
Usable: 35 min
Full: 50 min
LBP-216 Li-ion Battery Pack
Battery Voltage: 21.6 V DC (3.6 V × 6 cells)
Charge Time:
Usable: 45 min
Full: 60 min
LBP-288 Li-ion Battery Pack
Battery Voltage: 28.8 V DC (3.6 V × 8 cells)
Charge Time:
Usable: 55 min
Full: 70 min

6
Operation
Common Cautions
• When charging a cool battery pack [below 32°F
(0°C)] in a warm place, leave the battery pack
at the place and wait for more than one hour to
warm up the battery to the level of the ambient
temperature. Otherwise, battery pack may not be
fully charged.
• Cool down the charger when charging more than
two battery packs consecutively.
• Do not insert your fingers into contact hole, when
holding charger or any other occasions.
To prevent the risk of fire or damage to the battery
charger:
• Do not use power source from an engine generator.
• Do not cover vent holes on the charger and the
battery pack.
• Unplug the charger when not in use.
Note: The battery pack is not fully charged at the time
of purchase. Be sure to charge the battery before use.
Charging the Battery
1. Plug the charger into the AC outlet.
Note: Sparks may be produced when the plug is
inserted into the AC power supply, but this is not a
problem in terms of safety.

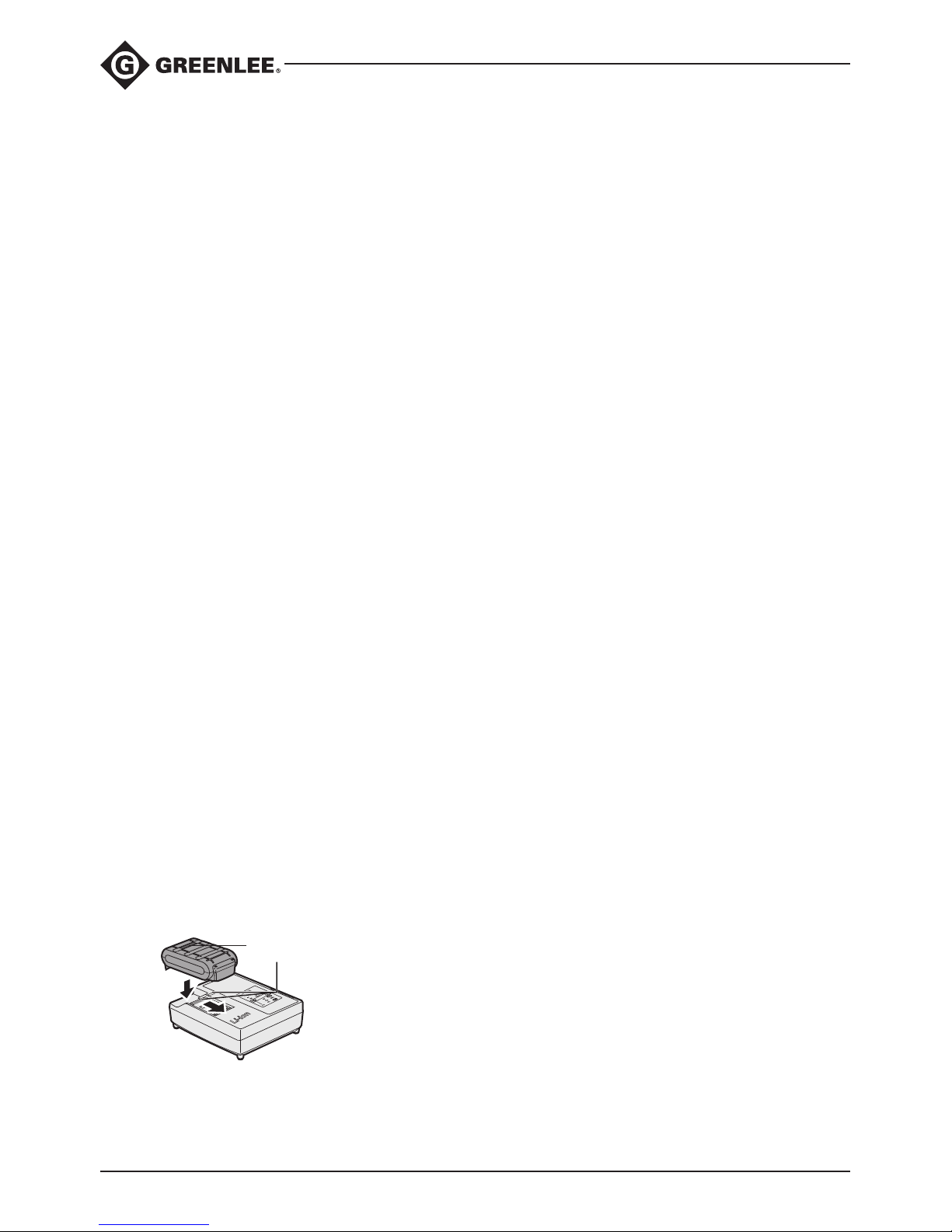

2. Insert the battery pack firmly into the charger.
• Line up the alignment marks and place the
battery onto the dock on the charger.
• Slide forward in the direction of the arrow.
Alignment marks
3. During charging, the charging lamp will be lit.
When charging is completed, an internal elec-
tronic switch will automatically be triggered to
prevent overcharging.
• Charging will not start if the battery pack is
warm (for example, immediately after heavy-
duty operation).
• The orange standby lamp will flash until the
battery cools down. Charging will then begin
automatically.
4. The charge lamp (green) will flash slowly once the
battery is approximately 80% charged.
5. When charging is completed, the charging lamp
will turn off.
6. If the temperature of the battery pack is 32°F
(0°C) or less, charging takes longer to fully
charge the battery pack than the standard charg-
ing time. Even when the battery is fully charged,
it will have approximately 50% of the power
of a fully charged battery at normal operating
temperature.
7. Consult qualified service personnel if the charging
lamp (green) does not turn off.
8. If a fully charged battery pack is inserted into the
charger again, the charging lamp lights up. After
several minutes, the charging lamp may turn off
to indicate the charging is completed.

7
LBC-81B
Lamp Indications
Green Lamp Off
Charging is completed (full charge).
Green Flashing
Battery is approximately 80% charged (usable charge).
Green Lit
Now charging.
Green Lamp Off
Charger is plugged into the AC outlet. Ready to charge.
Charging Status Lamp
Left: green; Right: orange will be displayed.
Orange Lit
Battery pack is cool. The battery pack is being charged slowly to reduce the load
on the battery.
Orange Flashing
Battery pack is warm. Charging will begin when temperature of battery pack
drops.
If the temperature of the battery pack is 14°F (–10°C) or less, the charging
status lamp (orange) will also start flashing. Charging will begin when the
temperature of the battery pack goes up.
Both Orange and Green Flashing
Charging is not possible. Clogged with dust or malfunction of the battery pack.
Lamp off Lit Flashing
Operation (cont’d)

8
Federal Communication Commission Interference Statement
This equipment has been tested and found to comply
with the limits for a Class B digital device, pursuant to
Part 15 of the FCC Rules. These limits are designed to
provide reasonable protection against harmful interfer-
ence in a residential installation. This equipment gen-
erates, uses and can radiate radio frequency energy
and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio
communications. However, there is no guarantee that
interference will not occur in a particular installation.
If this equipment does cause harmful interference to
radio or television reception, which can be determined
by turning the equipment off and on, the user is
encouraged to try to correct the interference by one of
the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and
receiver.
• Connect the equipment into an outlet on a circuit
different from that to which the receiver is
connected.
• Consult the dealer or an experienced radio/TV
technician for help.
FCC Caution: To assure continued compliance, install
and use in accordance with provided instructions. Use
only the battery pack specified in the instructions. Any
changes or modifications not expressly approved by
the party responsible for compliance could void the
user’s authority to operate this equipment.
This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions: (1)
This device may not cause harmful interference, and
(2) this device must accept any interference received,
including interference that may cause undesired
operation.
This Class B digital apparatus complies with Canadian
ICES-003.

52057957 © 2011 Greenlee Textron Inc. 2/11
Cargador de baterías
de li-ión de 14,4 V–28,8 V
LBC-81B
MANUAL DE INSTRUCCIONES
Lea y entienda todas las instrucciones y la información
sobre seguridad que aparecen en este manual, antes de
manejar estas herramientas o darles mantenimiento.
Registre este producto en www.greenlee.com

10
Índice
Descripción ............................................................. 10
Acerca de la seguridad ............................................ 10
Propósito de este manual......................................... 10
Importantes instrucciones sobre seguridad.........11-12
Identificación........................................................... 13
Especificaciones...................................................... 13
Funcionamiento..................................................14-15
Precauciones comunes...................................... 14
Cómo cargar la batería....................................... 14
Indicaciones de la luz indicadora........................ 15
Declaración de FCC.................................................. 16
Descripción
El cargador de baterías de li-ión Greenlee LBC-81B
de 14,4 V – 28,8 V está diseñado para cargar los
siguientes paquetes de baterías Greenlee:
• LBP-144
• LBP-216
• LBP-288
Acerca de la seguridad
Es fundamental observar métodos seguros al utilizar
y dar mantenimiento a las herramientas y equipo
Greenlee. Este manual de instrucciones y todas las
marcas que ostenta la herramienta le ofrecen la
información necesaria para evitar riesgos y hábitos
poco seguros relacionados con su uso. Siga toda la
información sobre seguridad que se proporciona.
Propósito de este manual
Este manual tiene como propósito familiarizar a todo
el personal con los procedimientos de operación y
mantenimiento seguros para la siguiente herramienta
Greenlee:
Cargador de baterías de li-ión de 14,4 V–28,8 V
LBC-81B
Manténgalo siempre al alcance de todo el personal.
Puede obtener copias adicionales de manera gratuita,
previa solicitud en www.greenlee.com.
¡No deseche ni descarte este producto!
Para información sobre reciclaje,
visite www.greenlee.com.
Todas las especificaciones son nominales y pueden
cambiar conforme tengan lugar mejoras de diseño.
Greenlee Textron Inc. no se hace responsable de los daños
que puedan surgir de la mala aplicación o mal uso de sus
productos.
CONSERVE ESTE MANUAL

11
LBC-81B
Información importante sobre seguridad
SÍMBOLO DE
ALERTA SOBRE
SEGURIDAD
Este símbolo se utiliza para indicar un riesgo
o práctica poco segura que podría ocasionar
lesiones o daños materiales. Cada uno de los
siguientes términos denota la gravedad del
riesgo. El mensaje que sigue a dichos términos le
indica cómo puede evitar o prevenir ese riesgo.
Peligros inmediatos que, de no evitarse,
OCASIONARÁN graves lesiones o incluso la
muerte.
Peligros que, de no evitarse, PODRÍAN
OCASIONAR graves lesiones o incluso la muerte.
Peligro o prácticas peligrosas que, de no evitarse,
PUEDEN OCASIONAR lesiones o daños materiales.
Lea todas las instrucciones.
1. GUARDE ESTAS INSTRUCCIONES — Este
manual contiene importantes instrucciones
sobre seguridad y operación para el cargador de
baterías LBC-81B.
2. Antes de usar el cargador de baterías, lea todas
las instrucciones y marcas precautorias en el
cargador de baterías, en el paquete de baterías y
en el producto que utiliza el paquete de baterías.
3. ATENCIÓN — A fin de reducir el riesgo de
lesiones, cargue solamente los paquetes de
baterías LBP-144, LBP-216 y LBP-288. Otros
tipos de baterías pueden explotar causando
lesiones personales y daños.
4. No exponga el cargador ni el paquete de baterías
a la lluvia ni a la nieve.
5. A fin de reducir el riesgo de daños del enchufe
y el cordón eléctrico, tire del enchufe y no del
cordón eléctrico al desconectar el cargador.
6. Asegúrese que el cordón eléctrico esté colocado
de tal manera que no se paren ni tropiecen en él,
y que no se vea de otra manera expuesto a daños
o esfuerzos.
7. No se recomienda el uso de un cordón
de extensión eléctrica a menos que sea
absolutamente necesario. El uso de un cordón
eléctrico de extensión erróneo puede resultar
en un riesgo de incendio y electrocución. Si
es necesario utilizar un cordón eléctrico de
extensión, asegúrese de lo siguiente:
a. las patillas en el enchufe del cordón de
extensión eléctrica son de la misma cantidad,
tamaño y forma que las del enchufe en el
cargador.
b. el cordón de extensión eléctrica está
debidamente cableado y en buena condición
eléctrica.
c. el calibre del alambre es suficientemente
grande para la capacidad nominal de
amperios del cargador según se especifica a
continuación.
Calibres AWG mínimos recomendados para cordones
eléctricos de extensión de cargadores de baterías
Capacidad
nominal de
entrada de CA
Amperios Calibre AWG de
cordón eléctrico
Igual o mayor
que
Pero menor
que
Longitud de cordón
eléctrico (pies)
25 50 100 150
0 2 18 18 18 16

12
Información importante sobre seguridad
8. No opere el cargador si el cordón eléctrico
o el enchufe están dañados; cámbielos
inmediatamente.
9. No opere el cargador si éste ha recibido un golpe
fuerte, se ha caído o está dañado de alguna otra
manera; haga que personal de servicio calificado
lo revise.
10. No desensamble el cargador; llévelo donde
el personal de servicio calificado cuando
sea necesario darle servicio o repararlo. El
ensamblaje erróneo puede resultar en un riesgo
de electrocución o incendio.
11. Para reducir el riesgo de electrocución,
desenchufe el cargador del tomacorriente antes
de intentar cualquier mantenimiento o limpieza.
12. El cargador y el paquete de baterías están
diseñados específicamente para trabajar
en conjunto. No intente cargar otro tipo de
herramienta inalámbrica o paquete de baterías
con este cargador.
13. No intente cargar el paquete de baterías con
ningún otro tipo de cargador.
14. No intente desensamblar el envolvente del
paquete de baterías.
15. No almacene la herramienta ni el paquete de
baterías en ubicaciones donde la temperatura
pueda alcanzar o superar 50 °C (122 °F)
(como ocurre en un cobertizo metálico para
herramientas o en el interior de un vehículo
durante el verano), lo cual puede producir el
deterioro de la capacidad de almacenamiento de
la batería.
16. No cargue el paquete de baterías cuando la
temperatura ambiente sea MENOR QUE 0 °C
(32°F) ni MAYOR QUE 40 °C (104 °F). Esto es
muy importante a fin de mantener la condición
óptima del paquete de baterías.
17. No incinere el paquete de baterías. Éste puede
explotar en un fuego.
18. Evite entornos peligrosos. No use el cargador en
ubicaciones mojadas o húmedas.
19. El cargador está diseñado para funcionar
solamente con alimentación eléctrica domiciliaria
estándar. No intente utilizarlo con ningún otro
voltaje.
20. No use indebidamente el cordón eléctrico. Nunca
transporte el cargador tomándolo por el cordón ni
tire de él para desconectarlo del tomacorriente.
Mantenga el cordón alejado del calor, del aceite y
de los bordes filosos.
21. Cargue el paquete de baterías en una ubicación
bien ventilada; no cubra el cargador ni el paquete
de baterías con un paño, etc. mientras se está
cargando.
22. El uso de un accesorio no recomendado puede
resultar en riesgos de incendio, electrocución o
lesiones personales.
23. No coloque en cortocircuito el paquete de
baterías. Un cortocircuito en la batería puede
producir un flujo de corriente elevado, producir
calor excesivo y crear el riesgo de incendio o
lesión personal.
24. AVISO: Si el cordón de alimentación eléctrica
de este aparato está dañado, deberá ser
reemplazado solamente por un taller de
reparación autorizado por el fabricante, porque se
requiere el uso de herramientas especiales.
25. A FIN DE REDUCIR EL RIESGO DE
ELECTROCUCIÓN, ESTE APARATO TIENE UN
ENCHUFE POLARIZADO (UNA PATILLA ES MÁS
ANCHA QUE LA OTRA). Este enchufe encajará en
un tomacorriente polarizado de una sola forma.
Si el enchufe no encaja completamente en el
tomacorriente, invierta el enchufe. Si aún así no
encaja, comuníquese con un electricista calificado
para instalar el tomacorriente correcto. No
modifique el enchufe de manera alguna.

13
LBC-81B
Identificación
1. Conector del paquete de baterías de li-ión
2. Marcas de alineación
12
Especificaciones
Cargador de baterías LBC-81B
Capacidad nominal eléctrica: consulte la placa
de capacidad nominal en la parte inferior del
cargador.
Peso: 0,95 kg (2,1 lb)
Paquete de baterías de li-ión LBP-144
Voltaje de batería: 14,4 V CC (3,6 V x 4 celdas)
Tiempo de carga:
Utilizable: 35 min.
Plena: 50 min.
Paquete de baterías de li-ión LBP-216
Voltaje de batería: 21,6 V CC (3,6 V x 6 celdas)
Tiempo de carga:
Utilizable: 45 min.
Plena: 60 min.
Paquete de baterías de li-ión LBP-288
Voltaje de batería: 28,8 V CC (3,6 V x 8 celdas)
Tiempo de carga:
Utilizable: 55 min.
Plena: 70 min.

14
Funcionamiento
Precauciones comunes
• Al cargar un paquete de baterías frío [por debajo de
0 °C (32 °F)] en un sitio caliente, deje el paquete
de baterías en el sitio y espere un poco más de una
hora para que el paquete de baterías alcance la
temperatura ambiente. De lo contrario, el paquete
de baterías no se cargará completamente.
• Enfríe el cargador cuando cargue más de dos
paquetes de baterías consecutivamente.
• No introduzca sus dedos en el orificio de contacto,
al sujetar el cargador ni en ningún otro momento.
Para evitar el riesgo de incendio o daño al cargador de
baterías:
• No use una fuente de alimentación eléctrica
proveniente de un generador de motor.
• No cubra los orificios de ventilación en el cargador
ni en el paquete de baterías.
• Desenchufe el cargador cuando no esté en uso.
Aviso: El paquete de baterías no está completamente
cargado en el momento de la compra. Asegúrese de
cargar la batería antes de usarla.
Cómo cargar la batería
1. Enchufe el cargador en un tomacorriente de CA.
Aviso: Se pueden generar chispas cuando
el cargador se introduce en la fuente de
alimentación eléctrica de CA, pero esto no es un
problema en términos de seguridad.
2. Introduzca el paquete de baterías firmemente en
el cargador.
• Alinee las marcas de alineación y coloque la
batería en el receptáculo del cargador.
• Deslice el paquete de baterías hacia delante en
la dirección de la flecha.
Marcas de alineación
3. Durante la carga, se encenderá la luz indicadora
de carga. Al terminar la carga, un interruptor
electrónico interno se activará automáticamente
para prevenir el exceso de carga.
• El proceso de carga no iniciará si el paquete
de baterías está caliente (por ejemplo,
inmediatamente después de una operación
rigurosa).
• La luz indicadora de espera color naranja
parpadeará hasta que la batería se enfríe. La
carga comenzará entonces automáticamente.
4. La luz indicadora de carga (verde) parpadeará
lentamente cuando la batería alcance
aproximadamente el 80% de su capacidad.
5. Al cargarse por completo, la luz indicadora de
carga se apagará.
6. Si la temperatura del paquete de baterías es de
0 °C (32 °F) o menos, transcurrirá más tiempo
para que se cargue completamente el paquete
de baterías que el tiempo de carga normal.
Incluso cuando la batería está completamente
cargada, ésta tendrá aproximadamente 50% de
la capacidad de carga de una batería con carga
plena a una temperatura de operación normal.
7. Consulte el personal calificado si la luz indicadora
de carga (verde) no se apaga.
8. Si se vuelve a introducir en el cargador un
paquete de baterías completamente cargado, la
luz indicadora de carga se encenderá. Después
de varios minutos, la luz indicadora de carga se
apagará para avisar que la carga está completa.

15
LBC-81B
Funcionamiento (continuación)
Indicaciones de la luz indicadora
Luz indicadora verde apagada
La carga está completa (carga plena).
Luz indicadora verde parpadeante
La batería tiene aproximadamente 80% de su carga (carga utilizable).
Luz indicadora verde encendida
En proceso de carga.
Luz indicadora verde apagada
El cargador está enchufado en el tomacorriente de CA. Listo para cargar.
Luz indicadora de estado de carga
Izquierdo: verde; Derecho: aparecerá color naranja.
Luz indicadora naranja
El paquete de baterías está frío. El paquete de baterías se está cargando
lentamente para reducir la carga en la batería.
Luz indicadora naranja parpadeante
El paquete de baterías está caliente. La carga comenzará cuando baje la
temperatura del paquete de baterías.
Si la temperatura del paquete de baterías es de -10 °C (14 °F) o menor, la luz
indicadora de estado de carga (naranja) también comenzará a parpadear. La
carga comenzará cuando la temperatura del paquete de baterías ascienda.
Ambas luces, naranja y verde parpadean
No es posible la carga. Contactos obstruidos con polvo o mal funcionamiento del
paquete de baterías.
Luz indicadora
apagada Encendida Parpadeante

16
Declaración sobre interferencias
de la Comisión Federal de Comunicaciones
Este equipo ha sido sometido a prueba y se ha
determinado que cumple con los límites para un
dispositivo digital de Clase B, de acuerdo con la
Parte 15 de las Normas de la FCC. Estos límites
están diseñados para brindar protección razonable
contra interferencias perjudiciales en una instalación
residencial. Este equipo genera, utiliza y puede irradiar
energía de radiofrecuencia y, si no se instala y utiliza
de acuerdo con las instrucciones, podría ocasionar
interferencias perjudiciales a las radiocomunicaciones.
Sin embargo, no hay ninguna garantía de que no
ocurrirá interferencia en una instalación en particular.
Si este equipo produce interferencias perjudiciales
para la recepción de radio o televisión, las cuales
pueden determinarse apagando y encendiendo el
equipo, se espera que el usuario trate de corregir la
interferencia mediante una de las siguientes medidas:
• Reoriente o reubique la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a un tomacorriente en un circuito
diferente al que esté conectado el receptor.
• Consulte con el concesionario o con un técnico
experto de radio y televisión para que le asistan.
Aviso precautorio de la FCC. Para asegurar el
cumplimiento continuo, instale la unidad y úsela de
conformidad con las instrucciones suministradas. Use
solamente el paquete de baterías especificado en las
instrucciones. Cualesquier cambios o modificaciones
que no estén expresamente aprobados por la parte
responsable para el cumplimiento podría anular la
autoridad del usuario para operar este equipo.
Este dispositivo cumple con la parte 15 de las
normativas de la FCC. El funcionamiento está sujeto
a las dos condiciones siguientes: (1) Este dispositivo
no puede causar interferencia perjudicial, y (2) este
dispositivo debe aceptar cualquier interferencia
recibida, incluida la interferencia que puede causar
funcionamiento no deseado.
Este aparato digital clase B cumple con las normativas
canadienses ICES-003.

52057957 © 2011 Greenlee Textron Inc. 2/11
Chargeur de batterie
Li-ion 14,4 V – 28,8 V
LBC-81B
MANUEL D’INSTRUCTIONS
Lire attentivement et bien comprendre toutes les
instructions et les informations sur la sécurité de ce manuel
avant d’utiliser ou de procéder à l’entretien de cet outil.
Enregistrez votre produit en ligne, www.greenlee.com

18
Table des matières
Description .............................................................. 18
Sécurité................................................................... 18
Objet de ce manuel.................................................. 18
Instructions de sécurité importantes ...................19-20
Identification............................................................ 21
Caractéristiques techniques..................................... 21
Fonctionnement..................................................22-23
Précautions générales........................................ 22
Charger la batterie............................................. 22
Indicateurs lumineux.......................................... 23
Déclaration FCC....................................................... 24
Description
Le chargeur de batterie Li-ion 14,4 V – 28,8 V
LBC-81B de Greenlee est conçu pour charger les
batteries d’accumulateurs Greenlee suivantes:
• LBP-144
• LBP-216
• LBP-288
Sécurité
Lors de l’utilisation et de l’entretien des outils et des
équipements de Greenlee, votre sécurité est une
priorité. Ce manuel d’instructions et toute étiquette
sur l’outil fournit des informations permettant d’éviter
des dangers ou des manipulations dangereuses liées à
l’utilisation de cet outil. Suivre toutes les consignes de
sécurité indiquées.
Objet de ce manuel
Ce manuel a pour objet de familiariser l’utilisateur
avec les procédures préconisées pour une utilisation et
un entretien sans danger de l’outil Greenlee suivant:
Chargeur de batterie Li-ion 14,4 V – 28,8 V
LBC-81B
Mettre ce manuel à la disposition de tous les
employés.
On peut obtenir des exemplaires gratuits sur simple
demande sur le site Web www.greenlee.com.
Ne pas se débarrasser de ce produit ou le
jeter ! Pour des informations sur le recyclage,
visiter www.greenlee.com.
Toutes les spécifications sont nominales et peuvent
changer avec l’amélioration de la conception. Greenlee
Textron Inc. ne peut être tenue responsable des
dommages résultant d’une application inappropriée ou
d’un mauvais usage de ses produits.
CONSERVER CE MANUEL

19
LBC-81B
Informations de sécurité importantes
SYMBOLE
D’AVERTISSEMENT
Ce symbole met en garde contre les risques et
les manipulations dangereuses pouvant entraîner
des blessures ou l’endommagement du matériel.
Le mot indicateur, défini ci-dessous, indique la
gravité du danger. Le message qui suit le mot
indicateur indique comment empêcher le danger.
Danger immédiat qui, s’il n’est pas pris en
considération ENTRAINERA des blessures graves,
voire mortelles.
Danger qui, s’il n’est pas pris en considération,
POURRAIT entraîner des blessures graves, voire
mortelles.
Dangers ou manipulations dangereuses qui, s’ils
ne sont pas pris en considération, POURRAIENT
EVENTUELLEMENT entraîner des dommages à la
propriété ou causer des blessures.
Read all instructions.
1. CONSERVER CES INSTRUCTIONS – Ce
manuel contient des instructions de sécurité et
d’utilisation importantes concernant le chargeur
de batterie LBC-81B.
2. Avant d’utiliser le chargeur de batterie, lire toutes
les instructions et mises en garde figurant sur
le chargeur de batterie, sur la batterie et sur
l’appareil à batterie.
3. ATTENTION – Pour réduire le risque de blessure,
charger uniquement les batteries LBP-144,
LBP-216 et LBP-288. Les autres types de batterie
peuvent éclater et provoquer des blessures et des
dégâts matériels.
4. Ne pas exposer le chargeur et la batterie à la
pluie ou la neige.
5. Pour réduire le risque de dommage à la fiche et
au cordon électrique, tirer par la fiche plutôt que
par le cordon pour débrancher le chargeur.
6. Veiller à placer le cordon de manière à éviter
qu’il soit piétiné, provoque des trébuchements ou
subisse d’autres contraintes ou dommages.
7. Ne pas utiliser de cordon de rallonge, sauf si
cela est absolument nécessaire. L’emploi d’une
rallonge inadaptée peut présenter un risque
d’incendie et de décharge électrique. Si un cordon
de rallonge doit être utilisé, s’assurer que:
a. le nombre, la taille et la forme des broches sur
la fiche de la rallonge sont les mêmes que sur
la fiche du chargeur.
b. le cordon de rallonge est correctement câblé et
en bon état électrique.
c. la section des fils est suffisante pour l’intensité
de courant nominale du chargeur, comme
indiqué ci-dessous.
Section de fils minimale conseillée pour les
cordons de rallonge de chargeurs de batterie
Intensité d’alim.
nominale
Ampères Section des fils
(mm2)
Égale ou
supérieure à
Mais
inférieure à
Longueur du cordon
(m)
7,5 15 30 45
0 2 0,8 0,8 0,8 1,3

20
Informations de sécurité importantes
8. Ne pas utiliser le chargeur avec un cordon ou une
fiche endommagés; les changer immédiatement.
9. Ne pas utiliser le chargeur s’il a subi un coup
violent, une chute ou d’autres dommages;
l’apporter à un réparateur qualifié.
10. Ne pas démonter le chargeur; le cas échéant,
confier l’entretien ou les réparations à un
réparateur qualifié. Un remontage incorrect peut
présenter un risque de décharge électrique ou
d’incendie.
11. Pour réduire le risque de décharge électrique,
débrancher le chargeur de la prise avant de
procéder à son entretien ou son nettoyage.
12. Le chargeur et la batterie sont conçus
spécifiquement pour fonctionner l’un avec l’autre.
Ne pas tenter de charger d’autres outils sans fils
ou batteries avec ce chargeur.
13. Ne pas tenter de charger la batterie avec un autre
chargeur.
14. Ne pas tenter de démonter le boîtier de la
batterie.
15. Ne pas ranger l’outil ni la batterie dans un endroit
où la température peut atteindre ou dépasser
50°C (tel qu’une remise à outils en tôle ou une
voiture durant l’été), ce qui peut provoquer une
détérioration de la batterie d’entreposage.
16. Ne pas charger la batterie lorsque la température
est INFÉRIEURE à 0 °C ou SUPÉRIEURE à
40°C. Cela est particulièrement important pour
maintenir la batterie dans un état optimal.
17. Ne pas incinérer la batterie. Elle peut exploser
dans le feu.
18. Éviter les environnements dangereux. Ne pas
utiliser le chargeur dans les endroits humides ou
mouillés.
19. Le chargeur est conçu pour fonctionner sur du
courant secteur standard uniquement. Ne pas
tenter de l’utiliser sur une autre tension!
20. Ne pas maltraiter le cordon. Ne jamais porter le
chargeur par le cordon ni tirer dessus pour le
débrancher. Tenir le cordon à l’écart de sources
de chaleur, d’huile et d’arêtes coupantes.
21. Charger la batterie dans un endroit bien aéré;
ne pas couvrir le chargeur et la batterie avec un
chiffon, etc., durant la charge.
22. L’utilisation d’un accessoire non recommandé
peut présenter un risque d’incendie, de décharge
électrique ou de blessure.
23. Ne pas court-circuiter la batterie. Un court-circuit
de la batterie peut provoquer un courant de forte
intensité et une surchauffe, susceptible de causer
un incendie et des blessures.
24. REMARQUE: si le cordon de cet appareil est
endommagé, il doit être changé par un centre
de réparation agréé par le fabricant, car cela
nécessite des outils spéciaux.
25. POUR RÉDUIRE LE RISQUE DE DÉCHARGE
ÉLECTRIQUE, CET APPAREIL COMPORTE UNE
FICHE POLARISÉE (UNE BROCHE EST PLUS LARGE
QUE L’AUTRE). Cette fiche ne peut se brancher
sur une prise polarisée que dans un sens. Si la
fiche ne rentre pas complètement dans la prise,
retourner la fiche. Si elle ne rentre toujours pas,
s’adresser à un électricien qualifié pour faire
installer une prise correcte. Ne pas modifier la
fiche.
