Greenlee CM-600 User manual

999 5156.8 © 2004 Greenlee Textron 2/04
CM-600
Clamp-on Meter
Medidor con pinza
Contrôleur à pince
INSTRUCTION MANUAL
INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
MANUEL D’INSTRUCTIONS
Read and understand all of the instructions and safety
information in this manual before operating or servicing this tool.
Lea y entienda todas las instrucciones y la información sobre
seguridad que aparecen en este manual, antes de manejar estas
herramientas o darles mantenimiento.
Lire attentivement et bien comprendre toutes les instructions et
les informations sur la sécurité de ce manuel avant d‘utiliser ou de
procéder à l‘entretien de cet outil.

2
Description
The Greenlee CM-600 Clamp-on Meter is a hand-held testing device with the following
measurement capabilities: AC and DC voltage, AC current, and resistance. It also verifies
continuity and has data hold capability.
Safety
Safety is essential in the use and maintenance of Greenlee tools and equipment. This instruction
manual and any markings on the tool provide information for avoiding hazards and unsafe
practices related to the use of this tool. Observe all of the safety information provided.
Purpose of This Manual
This instruction manual is intended to familiarize all personnel with the safe operation and
maintenance procedures for the Greenlee CM-600 Clamp-on Meter.
Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge.
KEEP THIS MANUAL
All specifications are nominal and may change as design improvements occur.
Greenlee Textron shall not be liable for damages resulting from misapplication or misuse of its products.
® Registered: The color green for electrical test instruments is a registered trademark of Greenlee Textron.

CM-600
3

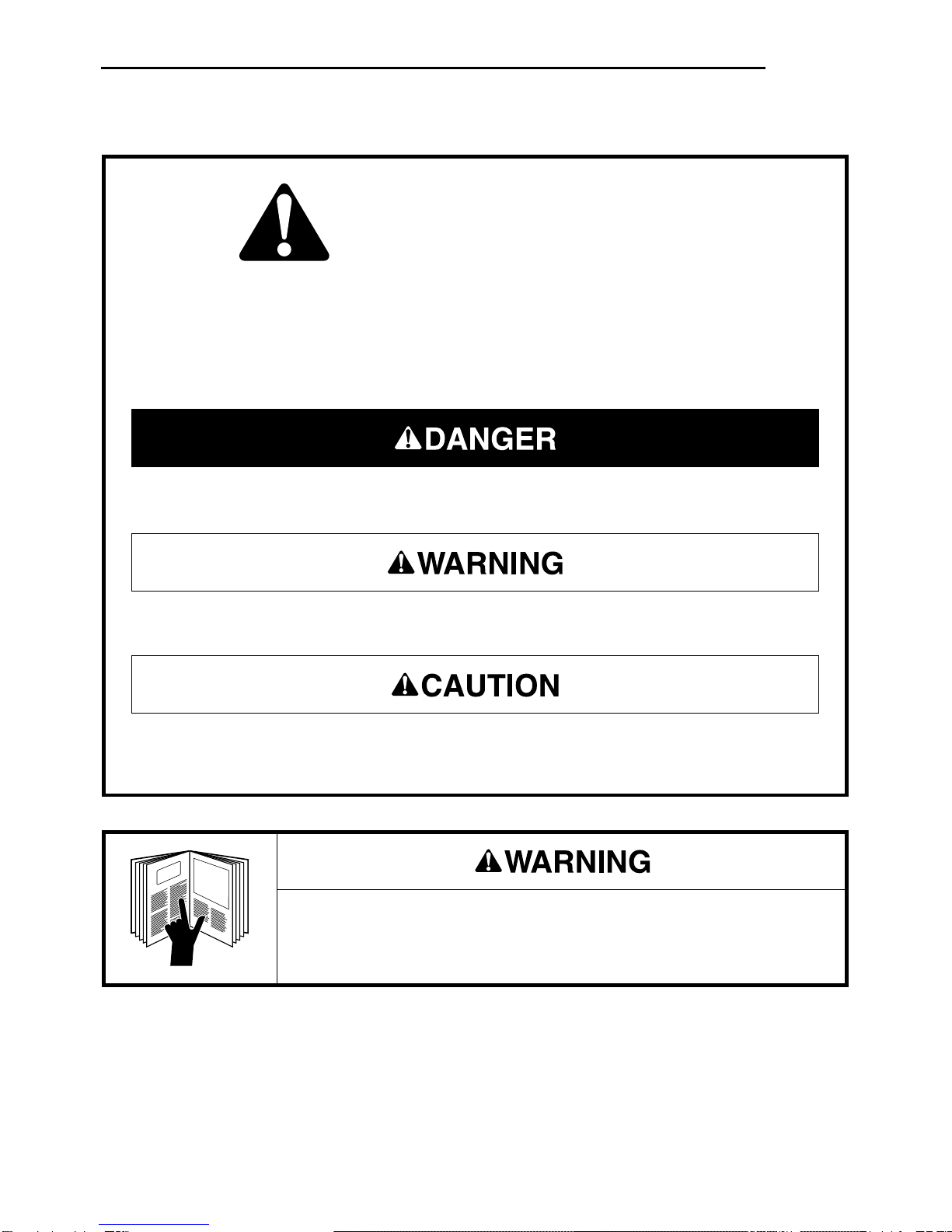

Important Safety Information
This symbol is used to call your attention to hazards or unsafe practices which could
result in an injury or property damage. The signal word, defined below, indicates the
severity of the hazard. The message after the signal word provides information for
preventing or avoiding the hazard.
SAFETY ALERT SYMBOL
Immediate hazards which, if not avoided, WILL result in severe injury or death.
Hazards which, if not avoided, COULD result in severe injury or death.
Hazards or unsafe practices which, if not avoided, MAY result in injury or property
damage.
Read and understand this material before operating or servicing this
equipment. Failure to understand how to safely operate this tool
could result in an accident causing serious injury or death.

4
Important Safety Information
Electric shock and fire hazard:
• Do not expose this unit to rain or moisture.
• Do not use the unit if it is wet or damaged.
• Use test leads or accessories that are appropriate for the application. Refer to the
category and voltage rating of the test lead or accessory.
• Inspect the test leads or accessory before use. They must be clean and dry, and the
insulation must be in good condition.
• Use this unit for the manufacturer’s intended purpose only, as described in this
manual. Any other use can impair the protection provided by the unit.
Failure to observe these warnings could result in severe injury or death.
Electric shock hazard:
• Do not apply more than the rated voltage between any two input terminals, or between
any input terminal and earth ground.
• Do not contact the test lead tips or any uninsulated portion of the accessory.
Failure to observe these warnings could result in severe injury or death.
Electric shock hazard:
Contact with live circuits could result in severe injury or death.

CM-600
5
Important Safety Information
Electric shock hazard:
• Do not operate with the case or battery cover open.
• Before removing the case or battery cover, remove the test leads (or jaw) from the
circuit and shut off the unit.
Failure to observe these warnings could result in severe injury or death.
Electric shock hazard:
Do not change the measurement function while the test leads are connected to a
component or circuit.
Failure to observe this precaution may result in injury and can damage the unit.
Electric shock hazard:
• Unless measuring voltage or current, shut off and lock out power. Make sure that all
capacitors are discharged. Voltage must not be present.
• Using this unit near equipment that generates electromagnetic interference can
result in unstable or inaccurate readings.
Failure to observe these warnings could result in severe injury or death.
Electric shock hazard:
• Do not attempt to repair this unit. It contains no user-serviceable parts.
• Do not expose the unit to extremes in temperature or high humidity.
Refer to “Specifications.”
Failure to observe these precautions may result in injury and can damage the unit.

6
Identification
1. Display
2. Selector
3. Lever
4. Jaw
5. HOLD button
6. Common (COM)
input terminal
7. Volts or resistance
(V-Ω) input
terminal
8. Battery cover
9. Battery cover
screw
Symbols on the Unit
Warning—Read the instruction manual
Double insulation
Battery
5
6
4
2
1
7
3
9
8
Front Back
Display Icons
10. –Polarity indicator
11. Hold function is enabled
12. Low battery indicator
13. Overload indication
11
10
12
13

CM-600
7
1. Set the selector according to the Settings Table.
2. Refer to “Typical Measurements”for specific measurement instructions.
3. Test the unit on a known functioning circuit or component.
•If the unit does not function as expected on a known functioning circuit, replace the
battery.
•If the unit still does not function as expected, send the unit to Greenlee for repair. Refer to
the instructions under the Warranty.
4. Take the reading from the circuit or component to be tested.
5. Press HOLD to hold the measured value on the display.

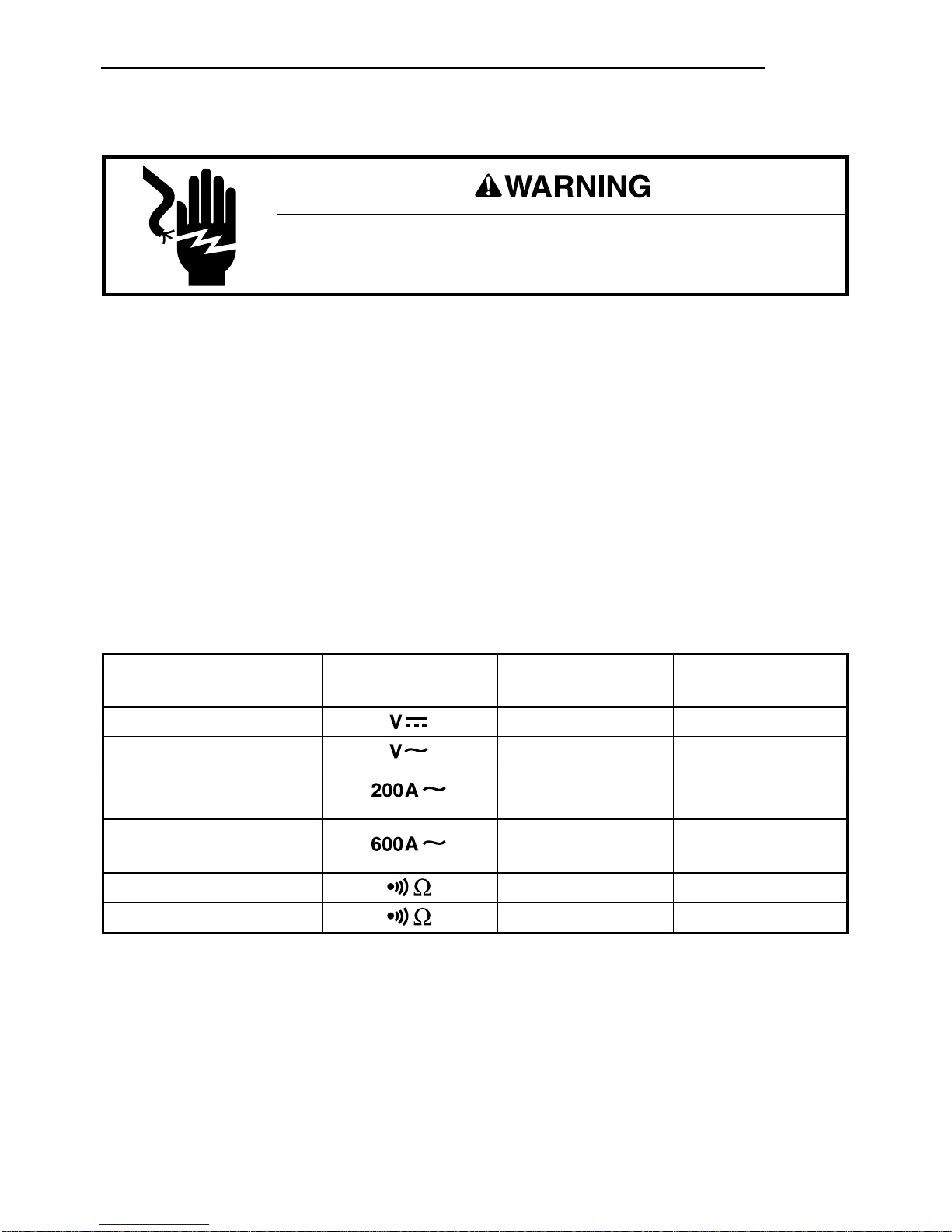

Settings Table
Electric shock hazard:
Contact with live circuits could result in severe injury or death.
Operation
To measure set the selector connect the and connect the
this value … to this symbol … red lead to … black lead to …
DC Voltage V-ΩCOM
AC Voltage V-ΩCOM
AC Current N/A N/A
(200 A max.)
AC Current N/A N/A
(200 A to 600 A)
Continuity V-ΩCOM
Resistance* V-ΩCOM
*Tone indicates circuit resistance is less than 50 Ω.
Auto Power Off
When the meter is powered on, a timer is activated that will turn the unit off after approximately
30 minutes. To continue making measurements after the unit automatically powers off, switch
the selector to OFF and then back to the desired function.

8
Typical Measurements

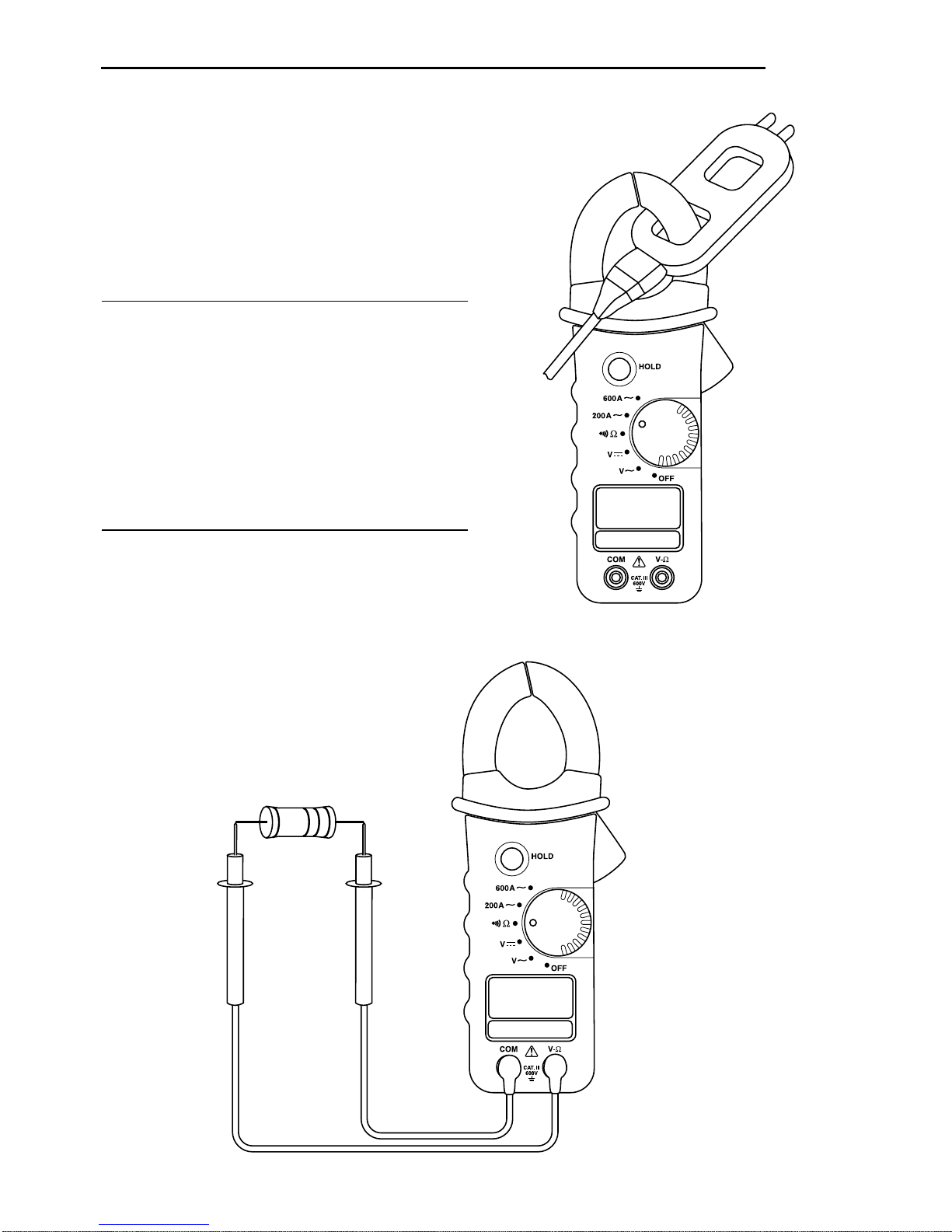

Current Measurement—
Clamp Around Wire
Notes:
•Clamp the jaw around one conductor
only.
•Close the jaw completely to ensure
accurate measurement.
•Center the wire in the jaw for highest
accuracy.
Voltage Measurement

CM-600
9
Typical Measurements
Current Measurement—
Clamp Around Line Splitter
Notes:
•The Greenlee 93-30 Line Splitter is divided.
One section renders amps; the other renders
amps multiplied by 10.
•Close the jaw completely to ensure accurate
measurement.
•Center the line splitter in the jaw for highest
accuracy.
Resistance Measurement

10
Typical Measurements
Continuity Check

CM-600
11
Accuracy
Refer to “Specifications”for operating conditions and temperature coefficient.
Accuracy is specified as follows: ±(a percentage of the reading + a fixed amount)
at 23 °C ±5 °C (73.4 °F ±9 °F), 0% to 75% relative humidity.
* Maximum open circuit voltage: 1 V
Continuity
Threshold: Tone sounds if the measured resistance is less than approximately 50 Ω,
and turns off when greater than approximately 300 Ω.
AC measurements are average sensing, RMS calibrated.
AC accuracy is specified for sine waves only.
Value Range Accuracy Frequency Input
Range Impedance
DC Voltage 0 to 600 V ±(0.8% + 1 V) N/A 2 MΩ
AC Voltage 0 to 600 V ±(1.2% + 3 V) 40 to 500 Hz 2 MΩ
2 nF
AC Current 0 to 199.9 A ±(1.9% + 0.5 A) 50/60 Hz N/A
(200 A range)
AC Current 0 to 400 A ±(1.5% + 5 A) 50/60 Hz N/A
(600 A range) 400 to 600 A ±(2.5% + 5 A) 50/60 Hz
Resistance* 0 to 2000 Ω±(1.5% + 2 Ω) N/A N/A

12
Specifications
Display: 3-1/2-digit LCD (1999 maximum reading)
Sampling Rate: 4 per second
Jaw Opening: 35 mm (1.38")
Maximum Conductor Diameter: 33 mm (1.30")
Measurement Category: Category III, 600 V
Temperature Coefficient: 0.2 x (specified accuracy) per °C below 18 °C or above 28 °C
Operating Conditions: 0 °C to 45 °C (32 °F to 113 °F), 0% to 75% relative humidity
Altitude: 2000 m (6500') maximum
Indoor use only
Storage Conditions: -20 °C to 60 °C (-4 °F to 140°F), 0% to 80% relative humidity
Remove battery
Pollution Degree: 2
Battery: 9-Volt battery (NEDA 1604, JIS 006P or IEC 6LF22)

CM-600
13
Measurement Categories
These definitions were derived from the international safety standard for insulation coordination
as it applies to measurement, control, and laboratory equipment. These measurement categories
are explained in more detail by the International Electrotechnical Commission; refer to either of
their publications: IEC 61010-1 or IEC 60664.
Measurement Category I
Signal level. Electronic and telecommunication equipment, or parts thereof. Some examples
include transient-protected electronic circuits inside photocopiers and modems.
Measurement Category II
Local level. Appliances, portable equipment, and the circuits they are plugged into. Some
examples include light fixtures, televisions, and long branch circuits.
Measurement Category III
Distribution level. Permanently installed machines and the circuits they are hard-wired to. Some
examples include conveyor systems and the main circuit breaker panels of a building’s electrical
system.
Measurement Category IV
Primary supply level. Overhead lines and other cable systems. Some examples include cables,
meters, transformers, and other exterior equipment owned by the power utility.

14
Battery Replacement
Electric shock hazard:
Before removing the case or battery cover, remove the test leads (or jaw) from the circuit
and shut off the unit.
Failure to observe this warning could result in severe injury or death.
Maintenance
Electric shock hazard:
•Do not attempt to repair this unit. It contains no user-serviceable parts.
•Do not expose the unit to extremes in temperature or high humidity.
Refer to “Specifications.”
Failure to observe these precautions may result in injury and can damage the unit.
1. Disconnect the unit from the circuit. Turn the unit OFF.
2. Remove the battery cover screw.
3. Remove the battery cover.
4. Replace the battery (observe polarity).
5. Replace the cover and screws.
Cleaning
Periodically wipe the case with a damp cloth and mild detergent; do not use abrasives
or solvents.

CM-600
15
Descripción
El Medidor con pinza modelo CM-600 de Greenlee es un instrumento de verificación capaz de
efectuar los siguientes tipos de mediciones: tensión alterna y continua, corriente alterna y
resistencia. Esta unidad es de bolsillo y cabe perfectamente en la palma de la mano. También
sirve para verificar continuidad y tiene capacidad de retención de datos.
Acerca de la seguridad
Es fundamental observar métodos seguros al utilizar y dar mantenimiento a las herramientas y
equipo Greenlee. Este manual de instrucciones y todas las marcas que ostenta la herramienta le
ofrecen la información necesaria para evitar riesgos y hábitos poco seguros relacionados con su
uso. Siga toda la información sobre seguridad que se proporciona.
Propósito de este manual
Este manual de instrucciones tiene como propósito familiarizar a todo el personal con los
procedimientos de operación y mantenimiento seguros para el Medidor con pinza modelo
CM-600 de Greenlee.
Manténgalo siempre al alcance de todo el personal.
Puede obtener copias adicionales de manera gratuita, previa solicitud.
CONSERVE ESTE MANUAL
Todas las especificaciones son nominales y pueden cambiar conforme tengan lugar mejoras de diseño.
Greenlee Textron no se hace responsable de los daños que puedan surgir de la mala aplicación o mal uso de
sus productos.
®Registrado: El color verde para instrumentos de verificación eléctricos es una marca registrada
de Greenlee Textron.

16
Importante Información sobre Seguridad
Lea y entienda este documento antes de manejar esta herramienta o
darle mantenimiento. Utilizarla sin comprender cómo manejarla de
manera segura podría ocasionar un accidente y, como resultado de
éste, graves lesiones o incluso la muerte.
Este símbolo se utiliza para indicar un riesgo o práctica poco segura que podría
ocasionar lesiones o daños materiales. Cada uno de los siguientes términos denota la
gravedad del riesgo. El mensaje que sigue a dichos términos le indica cómo puede evitar
o prevenir ese riesgo.
SÍMBOLO DE ALERTA
SOBRE SEGURIDAD
Peligros inmediatos que, de no evitarse, OCASIONARÁN graves lesiones o incluso la
muerte.
Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o incluso la muerte.
Peligro o prácticas peligrosas que, de no evitarse, PUEDEN OCASIONAR lesiones o
daños materiales.

CM-600
17
Importante Información sobre Seguridad
Peligro de electrocución:
El contacto con circuitos activados podría ocasionar graves lesiones
o incluso la muerte.
Peligro de electrocución e incendio:
•No exponga esta unidad ni a la lluvia ni a la humedad.
•No utilice esta unidad si se encuentra mojada o dañada.
•Utilice cables de prueba y accesorios que sean apropiados para la aplicación que
se va a realizar. Consulte la información sobre categoría y voltaje nominal del cable
de prueba o el accesorio.
•Revise minuciosamente los cables de prueba o el accesorio, antes de utilizarlos.
Deberán estar limpios y secos, y su forro aislante deberáhallarse en buenas
condiciones.
•Utilícela únicamente para el propósito para el que ha sido diseñada por el fabricante,
tal como se describe en este manual. Cualquier otro uso puede menoscabar la
protección proporcionada por la unidad.
De no observarse estas advertencias podrían sufrirse graves lesiones o incluso la muerte.
Peligro de electrocución:
•No aplique más del voltaje nominal entre dos terminales de entrada cualesquiera, o
entre una terminal de entrada cualquiera y una conexión a tierra.
•No toque las puntas de los cables de prueba ni ninguna parte del accesorio que
carezca de forro aislante.
De no observarse estas advertencias podrían sufrirse graves lesiones o incluso la muerte.

18
Importante Información sobre Seguridad
Peligro de electrocución:
•No intente reparar esta unidad, ya que contiene partes que deben recibir
mantenimiento por parte de un profesional.
•No exponga la unidad a ambientes de temperatura extrema o altos niveles de
humedad. Consulte la sección “Especificaciones”.
De no observarse estas precauciones podrían sufrirse lesiones o daños a la unidad.
Peligro de electrocución:
No cambie la función de medición mientras los cables de prueba estén conectados a un
componente o circuito.
De no observarse esta precaución podrían sufrirse lesiones o daños a la unidad.
Peligro de electrocución:
•A menos que vaya a medir tensión o corriente, apague y bloquee la energía. Asegúrese de
que todos los condensadores estén totalmente sin carga. No debe haber tensión alguna.
•Al utilizar esta unidad cerca de equipo que genere interferencia electromagnética quizá
se obtenga una lectura inexacta e inestable.
De no observarse estas advertencias podrían sufrirse graves lesiones o incluso la muerte.
Peligro de electrocución:
•No haga funcionar esta unidad con la caja o la tapa del compartimiento de las pilas
abierta.
•Antes de retirar la caja o la tapa del compartimiento de las pilas, retire del circuito los
cables de prueba (o la pinza), y apague la unidad.
De no observarse estas advertencias podrían sufrirse graves lesiones o incluso la muerte.

CM-600
19
Identificación
1. Pantalla
2. Interruptor de
selección
3. Palanca
4. Pinza
5. Botón HOLD
6. Terminal de
entrada (COM)
común
7. Terminal de
entrada (V-Ω)
de voltios o
resistencia
8. Tapa del
compartimiento
de las pilas
9. Tornillo de
la tapa del
compartimiento
de las pilas
Símbolos en la unidad
Advertencia —Lea el manual de instrucciones
Doble forro aislante
Pila
Iconos de la pantalla
10. –Indicador de polaridad
11. Se activa la función “Hold”
(Retención de datos en pantalla).
12. Indicador de pila baja
13. Indicación de sobrecarga
11
10
12
13
Parte frontal
5
6
4
2
1
7
3
9
8
Parte posterior

20
1. Coloque el interruptor de selección de acuerdo con la Tabla de valores.
2. Consulte la sección “Mediciones más comunes”en relación con las instrucciones
específicas para cada tipo de medición.
3. Pruebe la unidad en un circuito o componente que se sabe estáfuncionando perfectamente.
•Si la unidad no funciona como debería en un circuito que se sabe estáfuncionando
perfectamente, reemplace la pila.
•Si sigue sin funcionar como debería, devuélvala a Greenlee a fin de que sea reparada.
Consulte las instrucciones en la sección “Garantía”.
4. Anote la lectura del circuito o componente que se estáverificando.
5. Oprima HOLD para retener en pantalla el valor medido en ese momento.
Tabla de valores
Operación
coloque el interruptor conecte el cable y conecte el cable
Para medir de selección en este de prueba de color de prueba de color
este valor …símbolo …rojo a …negro a …
Tensión continua (CC) V-ΩCOM
Tensión alterna (CA) V-ΩCOM
Corriente alterna (CA) N/A N/A
(200 A máx.)
Corriente alterna (CA) N/A N/A
(200 A a 600 A)
Continuidad V-ΩCOM
Resistencia* V-ΩCOM
*El tono indica que la resistencia del circuito es menor a 50 Ω.
Apagado automático
Cuando se enciende el medidor, se activa un temporizador que apagarála unidad luego de
aproximadamente 30 minutos. Para continuar efectuando mediciones luego de que la unidad se
apaga automáticamente, cambie el interruptor de selección a OFF y de nuevo a la posición deseada.
Peligro de electrocución:
El contacto con circuitos activados podría ocasionar graves lesiones
o incluso la muerte.
