Greenlee AM-6 User manual

INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
MANUEL D’INSTRUCTIONS
Read and understand all of the instructions and safety informa-
tion in this manual before operating or servicing this tool.
Lea y entienda todas las instrucciones y la información sobre
seguridad que aparecen en este manual, antes de manejar estas
herramientas o darles mantenimiento.
Lire attentivement et bien comprendre toutes les instructions
et les informations sur la sécurité de ce manuel avant d’utiliser
ou de procéder à l’entretien de cet outil.
AM-6
Pocket
Multimeter
Multímetro
de bolsillo
Contrôleur
de poche
52033585 © 2007 Greenlee Textron Inc. 11/07

2
Description
The Greenlee AM-6 Pocket Multimeter is a hand-held testing device with
the following measurement capabilities: AC and DC voltage, DC current,
resistance, and battery test.
Safety
Safety is essential in the use and maintenance of Greenlee tools and
equipment. This instruction manual and any markings on the tool provide
information for avoiding hazards and unsafe practices related
to the use of this tool. Observe all of the safety information provided.
Purpose of This Manual
This instruction manual is intended to familiarize all personnel with the
safe operation and maintenance procedures for the Greenlee AM-6 Pocket
Multimeter.
Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge at
www.greenlee.com.
Do not discard this product or throw away!
For recycling information, go to www.greenlee.com.
All specifications are nominal and may change as design improvements occur.
Greenlee Textron Inc. shall not be liable for damages resulting from misapplication or
misuse of its products.
® Registered: The color green for electrical test instruments is a registered trademark of
Greenlee Textron Inc.
KEEP THIS MANUAL

AM-6
3
SAFETY ALERT SYMBOL
This symbol is used to call your attention to hazards or unsafe practices
which could result in an injury or property damage. The signal word,
defined below, indicates the severity of the hazard. The message after the
signal word provides information for preventing or avoiding the hazard.
Immediate hazards which, if not avoided, WILL result in severe injury or
death.
Hazards which, if not avoided, COULD result in severe injury or death.
Hazards or unsafe practices which, if not avoided, MAY result in injury or
property damage.
Read and understand this material before operating
or servicing this equipment. Failure to understand how
to safely operate this tool could result in an accident
causing serious injury or death.
Important Safety Information

4
Important Safety Information
Electric shock hazard:
Contact with live circuits could result in severe injury
or death.
Electric shock and fire hazard:
Do not expose this unit to rain or moisture.
Do not use the unit if it is wet or damaged.
Inspect the test leads before use. They must be clean and dry, and the
insulation must be in good condition.
Use this unit for the manufacturer’s intended purpose only, as described in
this manual. Any other use can impair the protection provided by the unit.
Failure to observe these warnings could result in severe injury or death.
•
•
•
•
Electric shock hazard:
Do not apply more than the rated voltage between any two input terminals,
or between any input terminal and earth ground.
Do not contact the test lead tips or any uninsulated portion of the
accessory.
Failure to observe these warnings could result in severe injury or death.
•
•

AM-6
5
Important Safety Information
Electric shock hazard:
Do not operate with the case open.
Before opening the case, remove the test leads from the circuit and set the
unit to any function except Ω.
Failure to observe these warnings could result in severe injury or death.
•
•
Electric shock hazard:
Unless measuring voltage or current, shut off and lock out power. Make
sure that all capacitors are discharged. Voltage must not be present.
Set the Selector and connect the test leads so that they correspond to the
intended measurement. Incorrect settings or connections can result in a
blown fuse.
Using this unit near equipment that generates electromagnetic interfer-
ence can result in unstable or inaccurate readings.
Failure to observe these warnings could result in severe injury or death.
•
•
•
Electric shock hazard:
The fuse is an integral part of the overvoltage protection. When fuse
replacement is necessary, refer to “Specifications” for the correct type,
size, and capacity. Using any other type of fuse will void the overvoltage
protection rating of the unit.
Failure to observe this warning could result in severe injury or death.

6
Important Safety Information
Electric shock hazard:
Do not change the measurement function while the test leads are connected
to a component or circuit.
Failure to observe this precaution may result in injury and can damage the
unit.
Electric shock hazard:
Do not attempt to repair this unit. It contains no user-serviceable parts.
Do not expose the unit to extremes in temperature or high humidity.
Refer to “Specifications.”
Failure to observe these precautions may result in injury and can damage
the unit.
•
•

AM-6
7

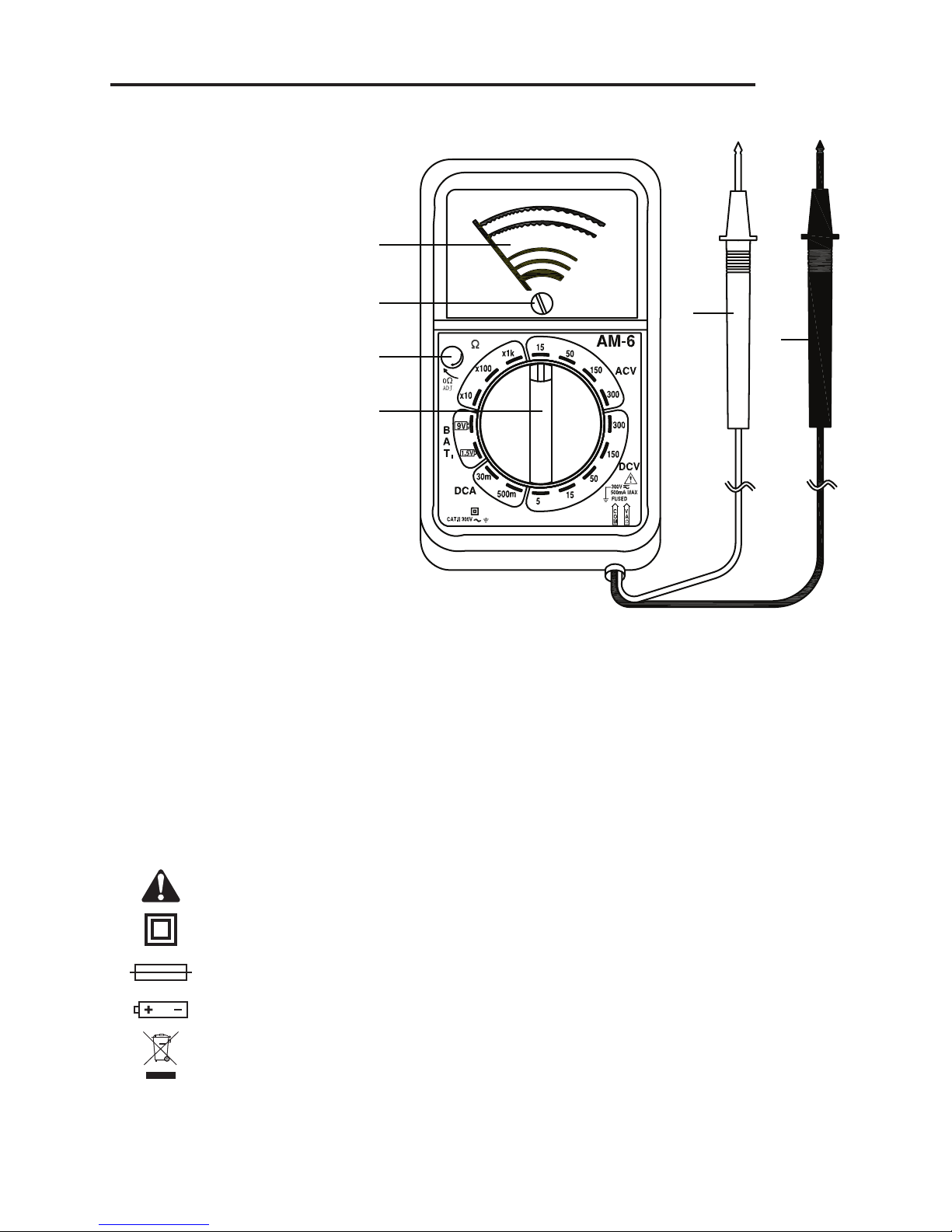

Identification
Display: Various
scales for reading
voltage, current,
resistance, and
battery test.
Mechanical
Adjustment
Screw: Use to
“zero the meter”
as instructed under
“Operation.”
Ohms Adjustment
Knob: Use to
“zero the meter”
as instructed under
“Operation.”
Selector: Selects a function.
Red Test Lead: Connect to the positive side of a component or circuit.
Black Test Lead: Connect to the negative, common, or ground side of a
component or circuit.
Symbols on the Unit
Warning—Read the instruction manual
Double insulation
Fuse
Battery
Recycle product in accordance with manufacturer’s directions
1.
2.
3.
4.
5.
6.
1
2
3
4
56

8
Operation
Electric shock hazard:
Contact with live circuits could result in severe injury
or death.
For highest accuracy:
Lay the meter flat on a non-metallic surface, away from any magnetic
objects.
Read the scale straight on—not at an angle.
If possible, select a range that results in a reading in the upper 1/3 of the
scale.
1. Zero the meter as follows: Remove the test leads from the circuit or
component. Do not allow the tips of the test leads to touch each other. With
the Selector in any position, adjust the Mechanical Adjustment Screw to
set the pointer to the far left side of the scale.
2. Before taking a resistance measurement, set the meter to Rx1K. Connect
the tips of the test leads together and read the meter. Use the Ohm
Adjustment Knob to set the needle to the far right side of the scale
(0 ohms).
Note: If you cannot zero the meter, replace the battery. If you cannot zero
the meter after replacing the battery, send the unit to Greenlee for repair.
3. Refer to the Settings Table. Start with the highest measurement setting of
the measurement function.
4. Test the unit on a known functioning circuit or component.
If the unit does not function as expected on a known functioning circuit,
replace the battery and/or fuse.
If the unit still does not function as expected, send the unit to Greenlee
for repair.
•
•
•
•
•

AM-6
9
5. Take the reading from the circuit or component to be tested. If the resolu-
tion is not satisfactory, remove the meter from the circuit and change to
the next lower range. When measuring resistance, adjust the 0Ω ADJ.
potentiometer after changing ranges. Refer to step 2.
Note: If the pointer moves below the far left side of the scale, this may
indicate that the polarity is reversed and the meter is reading a negative
value. Reverse the leads and read the meter again.
Settings Table
To measure this
characteristic …
set the Selector to
this symbol …
and read the value
on the …
AC Voltage
(300 V max.) 300 V black scale (red scale for 15 VAC range)
Battery Voltage* 9V or 1.5V BATT scale
DC Current
(500 mA max.) 500 mA black scale
DC Voltage
(300 V max. ) 300 V black scale
Resistance (ohms) Rx1K Ω green scale
* For the battery voltage test, the battery is loaded approximately as
follows: 30 mA for 9 V battery; 125 mA for 1.5 V battery.
Operation (cont’d)

10
Specifications
Display: 47 mm (1-13/16") long
Accuracy: ± 5% of full scale for all functions and all ranges at 23 °C ± 5 °C
(73.4 °F ± 9 °F), 0% to 75% relative humidity
Fuse Rating: 500 mA/250 V, 1500 A interrupting rating, 5 mm x 20 mm
Measurement Category: Category II, 300 VAC and 300 VDC, per UL 61010B-1
Operating Conditions: 0 °C to 40 °C (32 °F to 104 °F),
0% to 80% relative humidity
Storage Conditions: –10 °C to 60 °C (14 °F to 140 °F),
0% to 80% relative humidity
Pollution Degree: 2
Altitude: 2000 m (6500') maximum
Battery: 1.5 V AA (NEDA 15 A or IEC LR6)
Statement of Conformity
Greenlee Textron Inc. is certified in accordance with ISO 9000 (2000) for our
Quality Management Systems.
The instrument enclosed has been checked and/or calibrated using equipment
that is traceable to the National Institute for Standards and Technology (NIST).

AM-6
11
Measurement Categories
These definitions were derived from the international safety standard for
insulation coordination as it applies to measurement, control, and labora-
tory equipment. These measurement categories are explained in more detail
by the International Electrotechnical Commission; refer to either of their
publications: IEC 61010-1 or IEC 60664.
Measurement Category I
Signal level. Electronic and telecommunication equipment, or parts thereof.
Some examples include transient-protected electronic circuits inside photo-
copiers and modems.
Measurement Category II
Local level. Appliances, portable equipment, and the circuits they are plugged
into. Some examples include light fixtures, televisions, and long branch circuits.
Measurement Category III
Distribution level. Permanently installed machines and the circuits they are
hard-wired to. Some examples include conveyor systems and the main circuit
breaker panels of a building’s electrical system.
Measurement Category IV
Primary supply level. Overhead lines and other cable systems. Some examples
include cables, meters, transformers, and other exterior equipment owned by
the power utility.

12
Maintenance
Battery and Fuse Replacement
Disconnect the unit from the circuit. Set the unit to any function except Ω.
Remove the screws from the back cover.
Remove the back cover. Note the position of the strain relief molded onto
the test leads.
Replace the battery (observe polarity) and/or fuse.
Confirm that the strain relief is still in its original position. Replace the
cover and screws.
Cleaning
Periodically wipe the case with a damp cloth and mild detergent; do not use
abrasives or solvents.
1.
2.
3.
4.
5.
Lifetime Limited Warranty
Greenlee Textron Inc. warrants to the original purchaser of these goods for use
that these products will be free from defects in workmanship and material for
their useful life, excepting normal wear and abuse. This warranty is subject to
the same terms and conditions contained in Greenlee Textron Inc.’s standard
one-year limited warranty.
For all Test Instrument repairs, contact Customer Service at 800-435-0786 and
request a Return Authorization.
For items not covered under warranty (such as items dropped, abused, etc.), a
repair cost quote is available upon request.
Note: Prior to returning any test instrument, please check replaceable
batteries or make sure the battery is at full charge.

AM-6
13
Descripción
El multímetro de bolsillo modelo AM-6 de Greenlee es una unidad de bolsillo
que cabe perfectamente en la palma de la mano y es capaz de efectuar los
siguientes tipos de mediciones: tensión alterna y continua, corriente continua,
resistencia y verificación de la batería.
Acerca de la seguridad
Es fundamental observar métodos seguros al utilizar y dar mantenimiento a
las herramientas y equipo Greenlee. Este manual de instrucciones y todas las
marcas que ostenta la herramienta le ofrecen la información necesaria para
evitar riesgos y hábitos poco seguros relacionados con su uso. Siga toda la
información sobre seguridad que se proporciona.
Propósito de este manual
Este manual de instrucciones tiene como propósito familiarizar a todo el
personal con los procedimientos de operación y mantenimiento seguros para
el Multímetro de bolsillo modelo AM-6 de Greenlee.
Manténgalo siempre al alcance de todo el personal.
Puede obtener copias adicionales de manera gratuita, previa solicitud en
www.greenlee.com.
¡No deseche ni descarte este producto!
Para información sobre reciclaje, visite www.greenlee.com.
Todas las especificaciones son nominales y pueden cambiar conforme tengan lugar
mejoras de diseño. Greenlee Textron Inc. no se hace responsable de los daños que puedan
surgir de la mala aplicación o mal uso de sus productos.
® Registrado: El color verde para instrumentos de verificación eléctricos es una marca
registrada de Greenlee Textron Inc.
CONSERVE ESTE MANUAL

14
SÍMBOLO DE ALERTA
SOBRE SEGURIDAD
Este símbolo se utiliza para indicar un riesgo o práctica poco segura que
podría ocasionar lesiones o daños materiales. Cada uno de los siguientes
términos denota la gravedad del riesgo. El mensaje que sigue a dichos
términos le indica cómo puede evitar o prevenir ese riesgo.
Peligros inmediatos que, de no evitarse, OCASIONARÁN graves lesiones o
incluso la muerte.
Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o
incluso la muerte.
Peligro o prácticas peligrosas que, de no evitarse, PUEDEN OCASIONAR
lesiones o daños materiales.
Lea y entienda este documento antes de manejar
esta herramienta o darle mantenimiento. Utilizarla sin
comprender cómo manejarla de manera segura podría
ocasionar un accidente, y como resultado de éste,
graves lesiones o incluso la muerte.
Importante Información sobre Seguridad

AM-6
15
Importante Información sobre Seguridad
Peligro de electrocución:
El contacto con circuitos activados podría ocasionar
graves lesiones o incluso la muerte.
Peligro de electrocución e incendio:
No exponga esta unidad ni a la lluvia ni a la humedad.
No utilice esta unidad si se encuentra mojada o dañada.
Revise minuciosamente los cables de prueba antes de utilizarlos. Deberán
estar limpios y secos, y su forro aislante deberá hallarse en buenas
condiciones.
Utilícela únicamente para el propósito para el que ha sido diseñada por el
fabricante, tal como se describe en este manual. Cualquier otro uso puede
menoscabar la protección proporcionada por la unidad.
De no observarse estas advertencias podrían sufrirse lesiones graves o
incluso la muerte.
•
•
•
•
Peligro de electrocución:
No aplique más de la tensión nominal entre dos terminales de entrada
cualesquiera, o entre una terminal de entrada cualquiera y una conexión
a tierra.
No toque las puntas de los cables de prueba ni ninguna parte del
accesorio que carezca de forro aislante.
De no observarse estas advertencias podrían sufrirse lesiones graves o
incluso la muerte.
•
•

16
Importante Información sobre Seguridad
Peligro de electrocución:
No haga funcionar esta unidad con la caja abierta.
Antes de abrir la caja, retire del circuito los cables de prueba y establezca
la unidad en cualquier función excepto Ω.
De no observarse estas advertencias podrían sufrirse lesiones graves o
incluso la muerte.
•
•
Peligro de electrocución:
A menos que vaya a medir tensión o corriente, apague y bloquee la
energía. Asegúrese que todos los condensadores estén totalmente sin
carga. No debe haber tensión alguna.
Coloque el interruptor de selección y conecte los cables de prueba de
modo que correspondan al tipo de medición que se desea efectuar. Si se
colocan o se conectan incorrectamente puede quemarse un fusible.
Al utilizar esta unidad cerca de equipo que genere interferencia
electromagnética quizá se obtenga una lectura inexacta e inestable.
De no observarse estas advertencias podrían sufrirse lesiones graves o
incluso la muerte.
•
•
•

AM-6
17
Importante Información sobre Seguridad
Peligro de electrocución:
El fusible es una parte integral para la protección contra sobretensión.
Cuando sea necesario reemplazarlos, consulte la sección "Especificaciones"
para saber qué tipo, tamaño y capacidad deben tener. Utilizar cualquier otro
tipo de fusible anulará la clasificación de protección de sobretensión de la
unidad.
De no observarse esta advertencia podrían sufrirse graves lesiones o incluso
la muerte.
Peligro de electrocución:
No cambie la función de medición mientras los cables de prueba estén
conectados a un componente o circuito.
De no observarse esta advertencia podrían sufrirse lesiones o daños a la
unidad.
Peligro de electrocución:
No intente reparar esta unidad, ya que contiene partes que deben recibir
mantenimiento por parte de un profesional.
No exponga la unidad a ambientes de temperatura extrema o altos niveles
de humedad. Consulte la sección “Especificaciones”.
De no observarse estas precauciones podrían sufrirse lesiones o daños a la
unidad.
•
•

18
Identificación
Pantalla: Varias
escalas para la
lectura de tensión,
corriente, resistencia
y verificación de
batería.
Tornillo de ajuste
mecánico: Utilícelo
para “poner el
medidor en ceros”
según se indica en la
sección “Operación”.
Perilla de ajuste en
ohmios: Utilícela
para “poner el
medidor en ceros” según se indica en la sección “Operación”.
Interruptor de selección: Selecciona una función.
Cable de prueba rojo: Conéctelo al extremo positivo de un componente
o circuito.
Cable de prueba negro: Conéctelo al negativo, común, o al extremo a
tierra de un componente o circuito.
Símbolos en la unidad
Advertencia — Lea el manual de instrucciones
Doble forro aislante
Fusible
Batería
Recicle el producto de acuerdo con lo establecido en las
direcciones del fabricante
1.
2.
3.
4.
5.
6.
1
2
3
4
56

AM-6
19
Operación
Peligro de electrocución:
El contacto con circuitos activados podría ocasionar
graves lesiones o incluso la muerte.
Para mayor precisión:
Tienda el medidor sobre una superficie no metálica, alejado de objetos
magnéticos.
Al leer la escala, manténgala en posición recta — no en ángulo.
De ser posible, seleccione una gama que arroje lecturas por encima de
1/3 de la escala.
1. Ponga el medidor en ceros de la siguiente manera: Extraiga los cables
de prueba del circuito o componente. No permita que las puntas de los
cables de prueba hagan contacto entre sí. Con el interruptor de selección
en cualquier posición, ajuste el Tornillo de ajuste mecánico para llevar el
señalizador hasta el extremo izquierdo de la escala.
2. Antes de efectuar una medición de resistencia, ajuste el medidor en
Rx1K. Acople las puntas de los cables de prueba y lea lo que aparece en
el medidor. Utilice la Perilla de ajuste en ohmios para llevar la aguja al
extremo derecho de la escala (0 ohmios).
Aviso: Si no puede poner el medidor en ceros, reemplace la batería. Si
aun luego de reemplazar la batería no puede poner el medidor en ceros,
devuelva la unidad a Greenlee a fin de que sea reparada.
3. Consulte la Tabla de valores. Empiece por el ajuste de medición más alto
de la función de medición.
4. Pruebe la unidad en un circuito o componente que se sabe está
funcionando perfectamente.
Si no funciona como debería en un circuito que se sabe está
funcionando perfectamente, reemplace la batería y/o el fusible.
•
•
•
•

20
Si sigue sin funcionar como debería, devuélvala a Greenlee a fin de que
sea reparada.
5. Anote la lectura del circuito o componente que se está verificando. Si la
resolución de la lectura no es satisfactoria, desconecte el medidor del
circuito y cambie a la siguiente escala inferior. Cuando mida la resistencia,
ajuste el potenciómetro 0Ω ADJ luego de cambiar los rangos. Consulte el
paso 2.
Aviso: Si el señalizador se desplaza por debajo del extremo izquierdo de la
escala, podría ser indicio de que la polaridad es inversa y el medidor está
leyendo una lectura negativa. Invierta los cables de prueba y vuelva a leer
el medidor.
Tabla de valores
Para medir esta
función ...
coloque el interruptor
de selección en este
símbolo ...
y lea el valor que
aparece en la ...
Tensión CA
(300V máx.) 300 V escala negra (escala roja para rango de 15V CA)
Tensión de la batería* 9V o 1.5V Escala BATT
Corriente CC
(500 A máx.) 500 mA escala negra
Tensión CC
(300V máx.) 300 V escala negra
Resistencia (ohmios) Rx1K Ω escala verde
* Para verificar la tensión de la batería, su carga deberá ser
aproximadamente la siguiente: 30 mA para una batería de 9 voltios;
125 mA para una batería de 1,5 voltios.
•
Operación (continuación)
