Description
The Greenlee CMT-60 Digital Clamp-on Meter is a hand-held testing device
with the following measurement capabilities: AC and DC voltage, AC current,
and resistance. It also verifies continuity.
Safety
Safety is essential in the use and maintenance of Greenlee tools and
equipment. This instruction manual and any markings on the tool provide
information for avoiding hazards and unsafe practices related to the use of
this tool. Observe all of the safety information provided.
Purpose
This instruction manual is intended to familiarize all personnel with the safe
operation and maintenance procedures for the Greenlee CMT-60 Digital
Clamp-on Meter.
Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge.
Greenlee and are registered trademarks of Greenlee Textron.
KEEP THIS MANUAL

CMT-60
3
Important Safety Information
This symbol is used to call your attention to hazards or unsafe
practices which could result in an injury or property damage. The
signal word, defined below, indicates the severity of the hazard. The
message after the signal word provides information for preventing or
avoiding the hazard.
SAFETY ALERT SYMBOL
Immediate hazards which, if not avoided, WILL result in severe injury
or death.
Hazards which, if not avoided, COULD result in severe injury or death.
Hazards or unsafe practices which, if not avoided, MAY result in injury
or property damage.
Read and understand this material before
operating or servicing this equipment. Failure to
understand how to safely operate this tool can
result in an accident causing serious injury or
death.

4
Important Safety Information
Electric shock and fire hazard:
• Do not expose this unit to rain or moisture.
• Do not use the unit if it is wet or damaged.
• Inspect the test leads before use. They must be clean and dry, and
the insulation must be in good condition.
• Use this unit for the manufacturer’s intended purpose only, as
described in this manual. Any other use can impair the protection
provided by the unit.
Failure to observe these warnings can result in severe injury or death.
Electric shock hazard:
Contact with live circuits can result in severe
injury or death.
Electric shock hazard:
• Do not apply more than the rated voltage between any two input
terminals, or between any input terminal and earth ground.
• Do not contact the test lead tips or any uninsulated portion of the
accessory.
Failure to observe these warnings can result in severe injury or death.

CMT-60
5
Important Safety Information
• Do not operate with the case open.
• Before opening the case, remove the test leads (or jaw) from the
circuit and shut off the unit.
Failure to observe these warnings can result in severe injury or death.
• Do not attempt to repair this unit. It contains no user-serviceable
parts.
• Do not expose the unit to extremes in temperature or high humidity.
See Specifications.
Failure to observe these precautions can result in injury and can
damage the unit.
Do not change the measurement function while the test leads are
connected to a component or circuit.
Failure to observe this precaution can result in injury and can damage
the unit.
• Unless measuring voltage or current, shut off and lock out power.
Make sure that all capacitors are discharged. Voltage must not be
present.
• Using this unit near equipment that generates electromagnetic
interference can result in unstable or inaccurate readings.

6
Identification
1. Jaw
2. Lever
3. Display
4. Selector
5. Common (COM) test lead
6. Positive test lead for voltage
and resistance (V-Ω)
7. Hold button
3
2 2
7
1
4
5 6
8
9
10
Display Icons
8. Hold Function
is enabled
9. Continuity
10. Low Battery
Symbols on the Unit
Warning—Read the instruction manual
Double insulation

CMT-60
7
Operation
1. See the Settings Table. Set the selector to the proper setting.
2. See Typical Measurements for specific measurement instructions.
3. Test the unit on a known functioning circuit or component.
• If the unit does not function as expected on a known functioning
circuit, replace the battery.
• If the unit still does not function as expected, send the unit to Greenlee
for repair. See the address shown under Warranty.
4. Take the reading from the circuit or component to be tested.
Note: Press the HOLD button to hold the present measurement on the
display; press again to return to the normal display mode
Settings Table
To measure this set the selector to a measurement range
characteristic … indicated by this symbol …
AC Current A
AC Voltage V
DC Voltage V
Continuity*
Resistance
*Refer to the Accuracy section for tone indications.

8
Typical Measurements
Clamp Around Wire
Notes:
• Clamp the jaw around one conductor only.
• Close the jaw completely to ensure
accurate measurement.
• Center the wire in the jaw for highest
accuracy.
Clamp Around Line Splitter
Notes:
• The Greenlee 93-30 Line Splitter is divided.
One section renders amps; the other
renders amps multiplied by 10.
• Close the jaw completely to ensure
accurate measurement.
• Center the line splitter in the jaw for highest
accuracy.

CMT-60
9

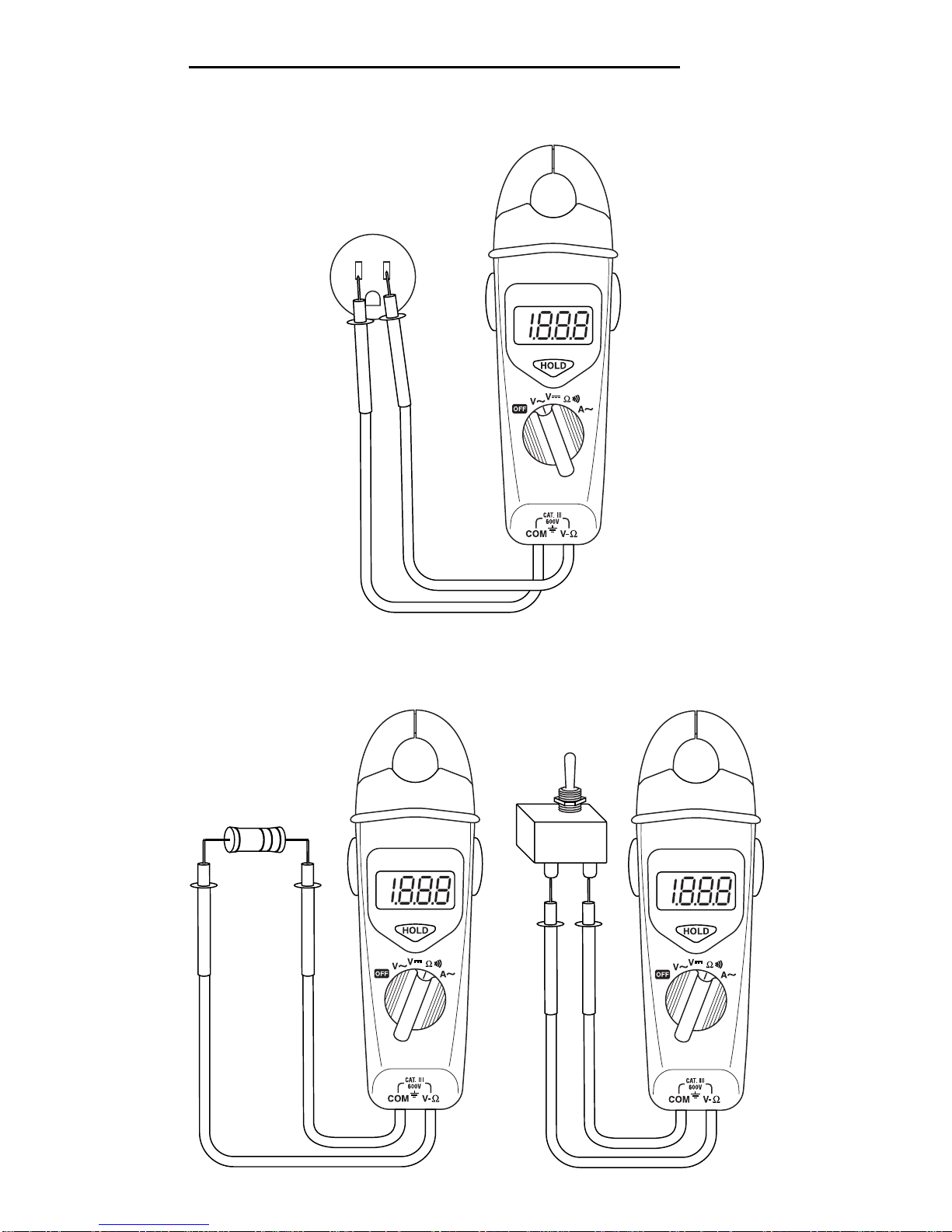

Typical Measurements
Voltage Measurement
Resistance
Measurement
Continuity
Check

10
Accuracy
See the Specifications section for operating conditions and temperature
coefficient.
Accuracy is specified as follows: ±(a percentage of the reading + a fixed
amount) at 23 °C ±5 °C (73.4 °F ±9 °F), 0% to 80% relative humidity.
Accuracy Table
Characteristic Range Accuracy Frequency Range
AC Current 0 to 200.0 A ±(2% + 0.3 A) 50 to 60 Hz
AC Voltage* 0 to 600 V ±(1.5% + 3 V) 40 to 500 Hz
DC Voltage* 0 to 600 V ±(1% + 2 V) N/A
Resistance** 0 to 2000 Ω±(1% + 2 Ω)N/A
*Input impedance: 1.6 MΩ, 100 pF nominal
**Open circuit voltage: 3 V nominal
Continuity
Tone on: Circuit resistance is ≤25 Ω(approximately).
Tone off: Circuit resistance is ≥400 Ω(approximately).
Specifications
Display: 3-1/2-digit LCD
Maximum Conductor Size: 22 mm (0.87")
Sampling Rate: 2.5 per second
Automatic Power Off: After approximately 30 minutes
Temperature Coefficient: 0.2 x (Accuracy) per °C below 18 °C or above 28 °C
Overvoltage Protection Categories:
V-ΩTerminal: Category III, 600 VAC and 600 VDC
COM Terminal: Category III, 600 VAC and 600 VDC
Jaws: Category III, 600 VAC and 600 VDC
Operating Conditions:
0 °C to 30 °C (32 °F to 86 °F), 0% to 80% relative humidity
30 °C to 40 °C (86 °F to 104 °F), 0% to 75% relative humidity
40 °C to 50 °C (104 °F to 122 °F), 0% to 45% relative humidity
Indoor use only
Storage Conditions: –20 °C to 60 °C (–4 °F to 140 °F),
0% to 80% relative humidity
Remove battery
Elevation: 2000 m (6500') maximum
Pollution Degree: 2
Battery: 9 V battery (NEDA 1604, JIS 006P or IEC 6F22)

CMT-60
11
Overvoltage Installation Categories
These definitions were derived from the international safety standard for
insulation coordination as it applies to measurement, control, and laboratory
equipment. These overvoltage categories are explained in more detail by the
International Electrotechnical Commission; refer to either of their
publications: IEC 1010-1 or IEC 60664.
Overvoltage Category I
Signal level. Electronic and telecommunication equipment, or parts thereof.
Some examples include transient-protected electronic circuits inside
photocopiers and modems.
Overvoltage Category II
Local level. Appliances, portable equipment, and the circuits they are plugged
into. Some examples include light fixtures, televisions, and long branch
circuits.
Overvoltage Category III
Distribution level. Permanently installed machines and the circuits they are
hard-wired to. Some examples include conveyor systems and the main circuit
breaker panels of a building’s electrical system.
Overvoltage Category IV
Primary supply level. Overhead lines and other cable systems. Some
examples include cables, meters, transformers, and other exterior equipment
owned by the power utility.

12
Maintenance
1. Disconnect the unit from the circuit.
2. Remove the screws from the battery door.
3. Remove the battery door.
4. Replace the battery (observe polarity).
5. Replace the door and screws.
Cleaning
Periodically wipe the case with a damp cloth and mild detergent; do not use
abrasives or solvents.
• Do not attempt to repair this unit. It contains no user-serviceable
parts.
• Do not expose the unit to extremes in temperature or high humidity.
See Specifications.
Failure to observe these precautions can result in injury and can
damage the unit.
Battery Replacement
Before opening the case, remove the test leads (or jaw) from the
circuit and shut off the unit.
Failure to observe this warning can result in severe injury or death.

CMT-60
13
Descripción
El Medidor digital con pinza modelo CMT-60 de Greenlee es un instrumento
de verificación capaz de efectuar los siguientes tipos de mediciones: tensión
alterna y continua, corriente alterna y resistencia. Esta unidad es de bolsillo
y cabe perfectamente en la palma de la mano. También sirve para verificar
continuidad.
Acerca de la seguridad
Es fundamental observar métodos seguros al utilizar y dar mantenimiento a
las herramientas y equipo Greenlee. Este manual de instrucciones y todas las
marcas que ostenta la herramienta le ofrecen la información necesaria para
evitar riesgos y hábitos poco seguros relacionados con su uso. Siga toda la
información sobre seguridad que se proporciona.
Propósito de este manual
Este manual de instrucciones tiene como propósito familiarizar a todo el
personal con los procedimientos de operación y mantenimiento seguros para
el Medidor con pinza, modelo CMT-60 de Greenlee.
Manténgalo siempre al alcance de todo el personal.
Puede obtener copias adicionales de manera gratuita, previa solicitud.
Greenlee y son marcas registradas de Greenlee Textron.
CONSERVE ESTE MANUAL

14
Importante Información sobre Seguridad
Este símbolo se utiliza para indicar un riesgo o práctica poco segura
que podría ocasionar lesiones o daños materiales. Cada uno de los
siguientes términos denota la gravedad del riesgo. El mensaje que
sigue a dichos términos le indica cómo puede evitar o prevenir ese
riesgo.
SÍMBOLO DE ALERTA
SOBRE SEGURIDAD
Peligros inmediatos que, de no evitarse, OCASIONARÁN graves
lesiones o incluso la muerte.
Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o
incluso la muerte.
Peligro o prácticas peligrosas que, de no evitarse, PUEDEN
OCASIONAR lesiones o daños materiales.
Lea y entienda este documento antes de manejar
esta herramienta o darle mantenimiento. Utilizarla
sin comprender cómo manejarla de manera
segura podría ocasionar un accidente y, como
resultado de éste, graves lesiones o incluso la
muerte.

CMT-60
15
Importante Información sobre Seguridad
Peligro de electrocución e incendio:
• No exponga esta unidad ni a la lluvia ni a la humedad.
• No utilice esta unidad si se encuentra mojada o dañada.
• Revise minuciosamente los cables de prueba antes de utilizarlos.
Deberán estar limpios y secos, y su forro aislante deberá hallarse en
buenas condiciones.
• Utilícela únicamente para el propósito para el que ha sido diseñada
por el fabricante, tal como se describe en este manual. Cualquier
otro uso puede menoscabar la protección proporcionada por la
unidad.
De no observarse estas advertencias pueden sufrirse graves lesiones o
incluso la muerte.
Peligro de electrocución:
El contacto con circuitos activados puede
ocasionar graves lesiones o incluso la muerte.
Peligro de electrocución:
• No aplique más del voltaje nominal entre dos terminales de entrada
cualesquiera, o entre una terminal de entrada cualquiera y una
conexión a tierra.
• No toque las puntas de los cables de prueba ni ninguna parte del
accesorio que carezca de forro aislante.
De no observarse estas advertencias pueden sufrirse graves lesiones o
incluso la muerte.

16
Importante Información sobre Seguridad
• No haga funcionar esta unidad con la caja abierta.
• Antes de abrir la caja, retire del circuito los cables de prueba (o la
pinza), y apague la unidad.
De no observarse estas advertencias pueden sufrirse graves lesiones
o incluso la muerte.
• No intente reparar esta unidad, ya que contiene partes que deben
recibir mantenimiento por parte de un profesional.
• No exponga la unidad a ambientes de temperatura extrema o altos
niveles de humedad; Consulte las “Especificaciones”.
De no observarse estas precauciones podrían sufrirse lesiones o
daños a la unidad.
No cambie la función de medición mientras los cables de prueba estén
conectados a un componente o circuito.
De no observarse esta advertencia podrían sufrirse lesiones o daños a
la unidad.
• A menos que vaya a medir tensión o corriente, apague y bloquee la
energía. Asegúrese de que todos los condensadores estén totalmente
sin carga. No debe haber tensión alguna.
• Al utilizar esta unidad cerca de equipo que genere interferencia
electromagnética quizá se obtenga una lectura inexacta e inestable.

CMT-60
17
Identificación
1. Pinza
2. Palanca
3. Pantalla
4. Interruptor de selección
5. Cable de prueba (COM) común
6. Cable de prueba positivo para
mediciones de voltaje y
resistencia (V-Ω)
7. Botón “Hold” (Retención de
datos en pantalla)
8
9
10
Iconos de la pantalla
8. Se activa la función “Hold”
(Retención de datos en
pantalla)
9. Continuidad
10. Pila baja
Símbolos en la unidad
Advertencia — Lea el manual de instrucciones
Doble forro aislante

18
Operación
1. Consulte la Tabla de valores. Coloque el interruptor de selección en el
valor adecuado.
2. Consulte la sección “Mediciones más comunes” en relación con las
instrucciones específicas para cada tipo de medición.
3. Pruebe la unidad en un circuito o componente que se sabe está
funcionando perfectamente.
• Si la unidad no funciona como debería en un circuito que se sabe está
funcionando perfectamente, reemplace la pila.
• Si sigue sin funcionar como debería, devuélvala a Greenlee a fin de
que sea reparada. Vea la dirección bajo Garantía.
4. Anote la lectura del circuito o componente que se está verificando.
Nota: Oprima el botón HOLD para retener en pantalla el valor que aparece en
ese momento; oprima nuevamente para volver al modo normal
Tabla de valores
*Consulte la sección Precisión en relación con las indicaciones de tono.
Para medir esta lleve el interruptor de selección a una escala de
función … medición indicada por este símbolo...
Corriente alterna (CA) A
Voltaje de CA V
Tensión continua (CC) V
Continuidad*
Resistencia

CMT-60
19
Mediciones más comunes
Con la pinza colocada alrededor de
un cable
Notas:
• Coloque la pinza alrededor de un solo
conductor únicamente.
• Cierre completamente la pinza a fin de
asegurar una medición exacta.
• Para obtener una mayor precisión centre el
cable en la pinza.
Con la pinza colocada alrededor del
separador de líneas
Notas:
• El separador de líneas Greenlee 93-30 está
dividido. Una sección lee amperios; la otra,
amperios multiplicados por 10.
• Cierre completamente la pinza a fin de
asegurar una medición exacta.
• Para obtener una mayor precisión centre el
separador de líneas en la pinza.

20
Mediciones más comunes
Medición de tensión
Medición de
resistencia
Verificación de
continuidad
