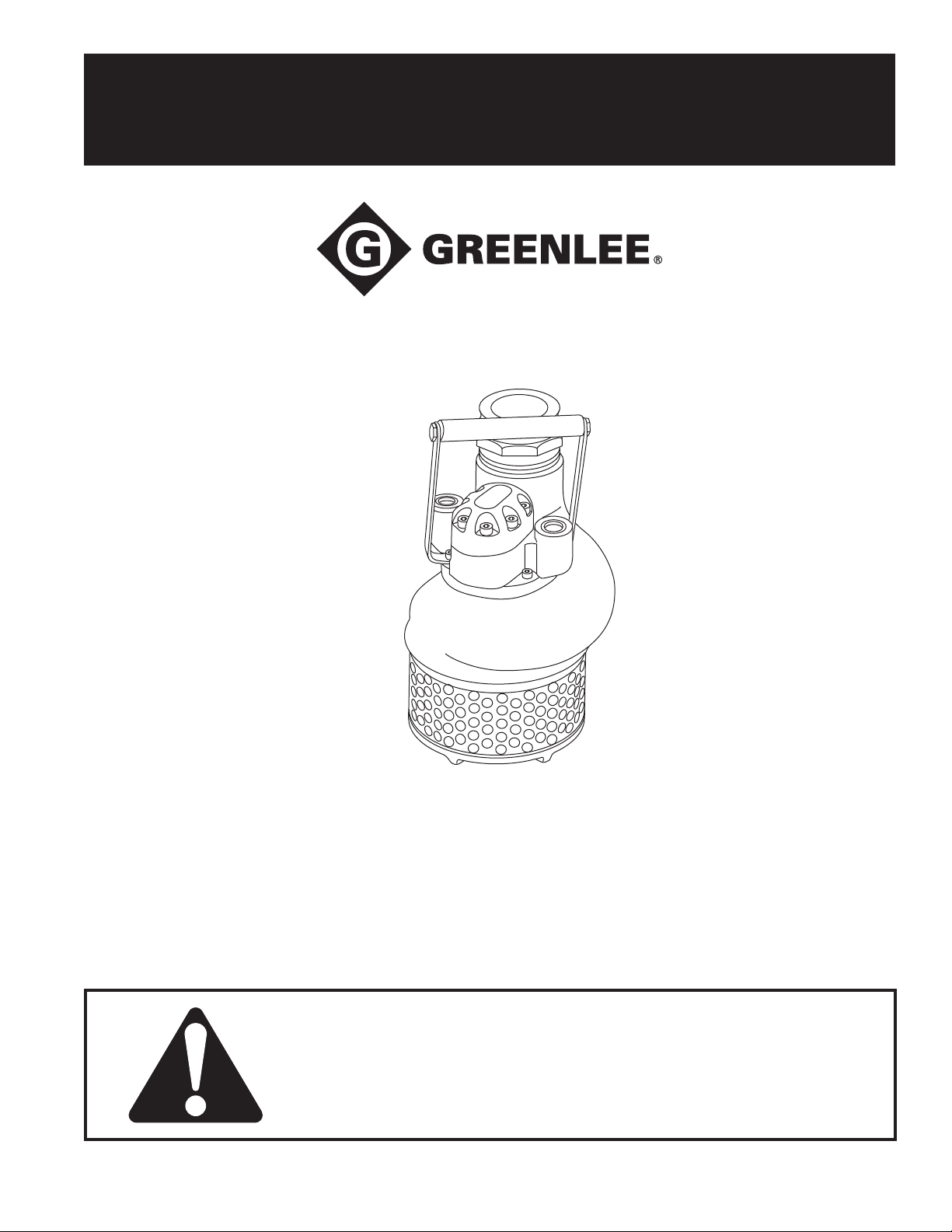

INSTRUCTION MANUAL
99916061 REV 11 © 2019 Greenlee Tools, Inc. 2/19
Read and understand all of the instructions and
safety information in this manual before operating
or servicing this tool.
Register this product at www.greenlee.com
H4665A
Submersible Pump
Serial Code FTY
Español............... 11
Français.............. 21

H4665A Submersible Pump
Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
2
Description
The Greenlee H4665A Submersible Pump is intended
for pumping water only in any type of non-explosive
environment. This pump operates with either open-cen-
ter or closed-center hydraulic systems.
The quiet, self-priming pump mechanism operates
efciently and features a rugged, direct-drive, gear-type
hydraulic motor. Oil-lubricated seals prevent damage
when the pump is unintentionally run dry.
Safety
Safety is essential in the use and maintenance of
Greenlee tools and equipment. This instruction manual
and any markings on the tool provide information for
avoiding hazards and unsafe practices related to the
use of this tool. Observe all of the safety information
provided.
Purpose of this Manual
This manual is intended to familiarize all personnel with
the safe operation and maintenance procedures for the
following Greenlee tool:
H4665A (42191) Submersible Pump
Serial Code FTY
Keep this manual available to all personnel.
Replacement manuals are available upon request
at no charge at www.greenlee.com.
Other Publications
SAE Standard J1273 (Hose and Hose Assemblies):
Publication 99930323
All specications are nominal and may change as design
improvements occur. Greenlee Tools, Inc. shall not be liable for
damages resulting from misapplication or misuse of its products.
Loctite is a registered trademark of Henkel Corp.
KEEP THIS MANUAL
Table of Contents
Description .................................................................... 2
Safety ............................................................................ 2
Purpose of this Manual ................................................. 2
Other Publications......................................................... 2
Important Safety Information .....................................3–4
Identication.................................................................. 5
Specications................................................................ 6
Hoses and Fittings ........................................................ 7
Hose Connections......................................................... 7

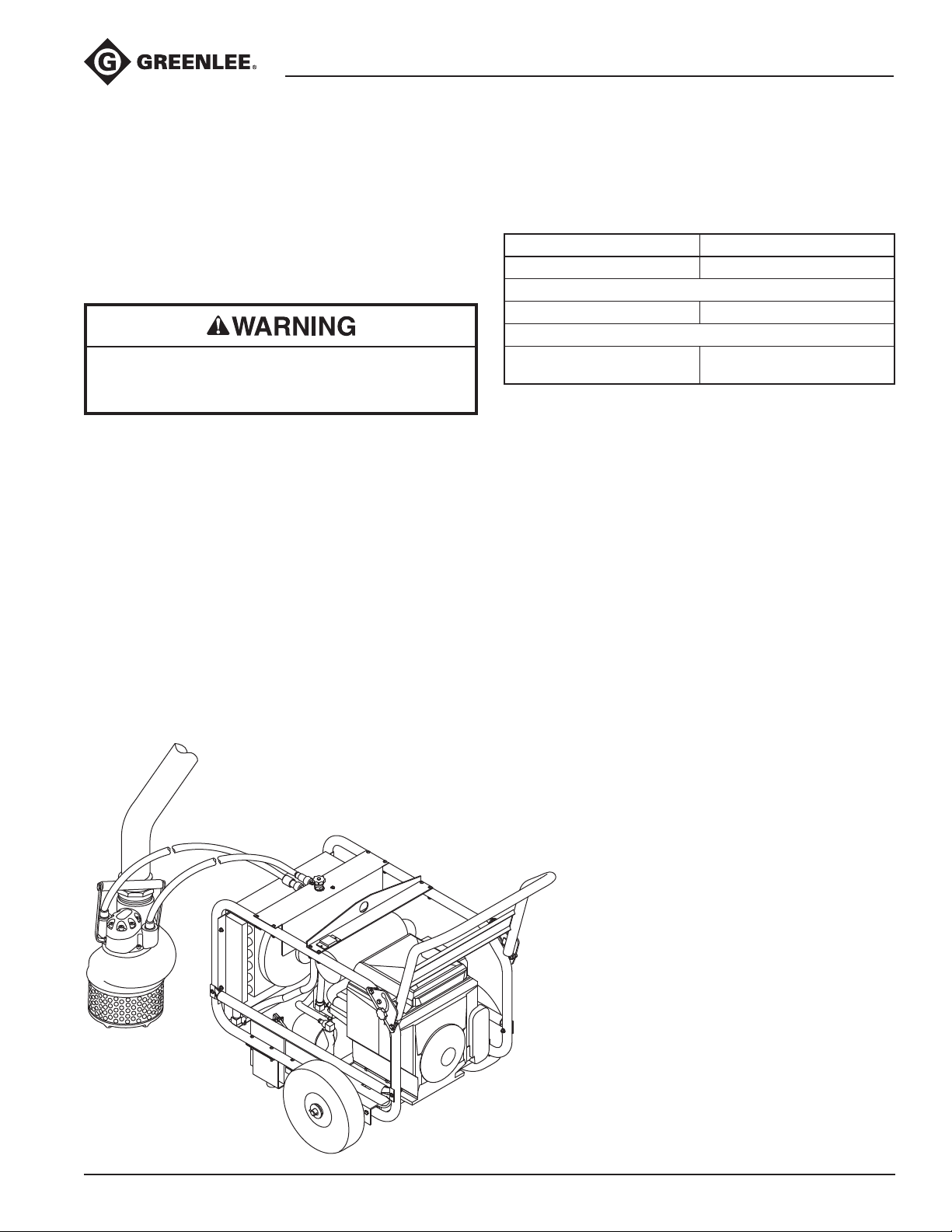

Typical Setup................................................................. 7
Operation....................................................................... 8
Maintenance.................................................................. 8
Troubleshooting............................................................. 9
Español................................................................... 11–19
Français.................................................................. 21–29
SERVICE
Disassembly ................................................................. 31
Inspection..................................................................... 31
Assembly................................................................ 32–33
Illustrations and Parts Lists .................................... 34–37

H4665A Submersible Pump
Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
3
IMPORTANT SAFETY INFORMATION
SAFETY
ALERT
SYMBOL
This symbol is used to call your attention to hazards
or unsafe practices which could result in an injury or
property damage. The signal word, dened below,
indicates the severity of the hazard. The message
after the signal word provides information for pre-
venting or avoiding the hazard.
Immediate hazards which, if not avoided, WILL result
in severe injury or death.
Hazards which, if not avoided, COULD result in
severe injury or death.
Hazards or unsafe practices which, if not avoided,
MAY result in injury or property damage.
Read and understand all of the
instructions and safety information
in this manual before operating or
servicing this tool.
Failure to observe this warning
could result in severe injury or death.
Wear eye protection when operating
or servicing this tool.
Failure to wear eye protection could
result in serious eye injury from
ying debris or hydraulic oil.
Skin injection hazard:
• Do not use hands to check for
leaks.
• Do not hold hose or couplers
while the hydraulic system is
pressurized.
• Depressurize the hydraulic system
before servicing.
Oil under pressure easily punc-
tures skin, causing serious injury,
gangrene, or death. If you are
injured by escaping oil, seek medical
attention immediately.
Pump water only.
• Do not use to pump drinking water.
• Do not use to extinguish res.
Failure to observe these warnings could result in
severe injury or death.
Keep away from the pump outlet/discharge hose
during operation. Liquid and debris will be thrown by
the pump.
Failure to observe this warning could result in severe
injury or death.
Do not operate the pump if the impeller blades are
exposed. Do not operate the pump without the inlet
screen in place.
Failure to observe this warning could result in severe
injury or death.

H4665A Submersible Pump
Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
4
IMPORTANT SAFETY INFORMATION
Do not exceed the following hydraulic power source
maximums:
• Hydraulic ow: 30 l/min (8 gpm)
• Pressure relief: 138 bar (2000 psi)
• Back pressure: 13.8 bar (200 psi)
Failure to observe this warning could result in severe
injury or death.
Do not disconnect tool, hoses, or ttings while
the power source is running or if the hydraulic uid
is hot. Hot hydraulic uid can cause serious burns.
Do not reverse hydraulic ow. Operation with
hydraulic ow reversed can cause tool malfunction.
Connect the pressure (supply) hose and tank (return)
hose to the proper ports.
Failure to observe this warning could result in severe
injury or death.
Do not change accessories, inspect, adjust, or
clean tool when it is connected to a power source.
Accidental startup can result in serious injury.
Hydraulic oil can cause skin irritation.
• Handle the tool and hoses with care to prevent skin
contact with hydraulic oil.
• In case of accidental skin contact with hydraulic oil,
wash the affected area immediately to remove the
oil.
Failure to observe these precautions may result in
injury.
• Inspect tool before use. Replace any worn or
damaged parts. A damaged or improperly
assembled tool can malfunction, injuring nearby
personnel.
• Inspect the hydraulic hoses and couplings every
operating day. Repair or replace if leakage, crack-
ing, wear, or damage is evident. Damaged hoses
or couplings can fail, resulting in injury or property
damage.
• Use this tool for manufacturer’s intended use only.
Use other than that which is described in this
manual could result in injury or property damage.
• Make sure all bystanders are clear of the work
area when handling, starting, and operating the
tool. Nearby personnel can be injured by ying
debris or by ying parts in the event of a tool
malfunction.
Procedure for connecting or disconnecting hydraulic
hoses, ttings, or components:
1. Move the ow lever on the hydraulic power
source to the OFF position.
2. Stop the hydraulic power source.
3. Follow the sequence under “Hose Connections”
to prevent pressure buildup. In case some
pressure has built up, loosen hoses, ttings, or
components slowly.
Note: Keep all decals clean and legible, and replace
when necessary.

H4665A Submersible Pump
Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
5

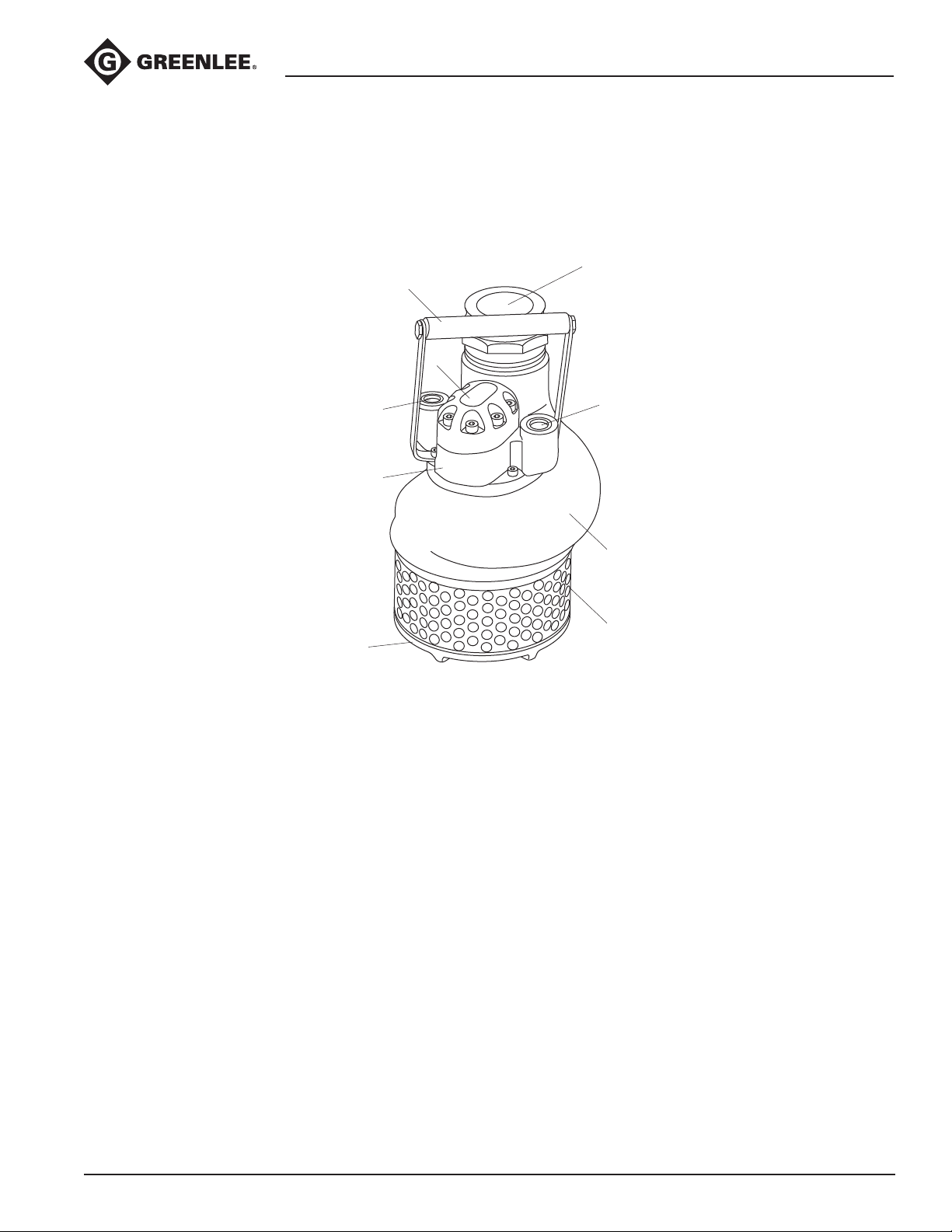

Identification
5
1
4
7
8
2
3
6
9
1. Serial Number Tag
2. Hydraulic Motor
3. Hydraulic Tank Port “T” (return)
4. Hydraulic Pressure Port “P” (supply)
5. Handle
6. Discharge Port
7. Housing
8. Inlet Screen
9. Base Plate
H4665A Submersible Pump

H4665A Submersible Pump
Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
6
Specifications
H4665A
Type of Hydraulic System: Open-center
or closed-center
Hydraulic Ports:
Pressure (supply): 9/16–18 female SAE
Tank (return): 3/4–16 female SAE
Output: Refer to the “Performance Chart” below
Mass/Weight: 4.54 kg (10 lb)
Width (diameter): 178 mm (7")
Height (with handle): 318 mm (12.5")
Inlet Screen (strainer):
Height: 66.7 mm (2.625")
Diameter: 143 mm (5.625")
Openings: 9.53 mm (0.375")
Pump Inlet Port: 49.2 mm (1.9375")
Pump Discharge Port: 2" female NPT
Performance Chart
0
0
Pump Discharge Flow — l/min (gpm)
755
(200)
850
(225)
660
(175)
945
(250)
565
(150)
1040
(275)
470
(125)
375
(100)
280
(75)
185
(50)
90
(25)
3 m (10 ft)
6 m (20 ft)
9 m (30 ft)
12 m (40 ft)
15 m (50 ft)
18 m (60 ft)
21 m (70 ft)
27 m (90 ft)
Total Discharge Head of Water
1135
(300)
39 m (130 ft)
24 m (80 ft)
30 m (100 ft)
33 m (110 ft)
36 m (120 ft)
42 m (140 ft)
30 l/min
(8 gpm)
26.5 l/min
(7 gpm)
22.7 l/min
(6 gpm)
18.9 l/min
(5 gpm)
Hydraulic Power Source
Do not exceed the following hydraulic power source
maximums:
• Hydraulic ow: 30 l/min (8 gpm)
• Pressure relief: 138 bar (2000 psi)
• Back pressure: 13.8 bar (200 psi)
Failure to observe this warning could result in severe
injury or death.
Type of Hydraulic System: Open-center
or closed-center
Flow:
Minimum: 19 l/min (5 gpm)
Recommended: 19 to 30 l/min (5 to 8 gpm)
Maximum: 30 l/min (8 gpm)
Filtration: 10 micron (nominal)
Pressure Relief Setting: 138 bar (2000 psi)
Back Pressure (maximum*): 13.8 bar (200 psi)
* 13.8 bar (200 psi) is the maximum agreed standard back pressure
for the HTMA (Hydraulic Tool Manufacturers Association).
Greenlee tools will operate satisfactorily at this standard.
1. Maximum hydraulic uid temperature must not
exceed 60 °C (140 °F). A sufcient oil cooling
capacity is needed to limit the hydraulic uid
temperature.
2. Hydraulic ow must not exceed 30 l/min (8 gpm).
Install a ow meter in the return line to measure the
rate of hydraulic ow before using the tool.
3. Pressure relief valve setting must not exceed
138 bar (2000 psi) at your tool’s maximum ow.
Locate the pressure relief valve in the supply circuit
to limit excessive hydraulic pressure to the tool.
Hydraulic Schematic
FILTER
(10 MICRON)
COOLER
RELIEF
VALVE
138 bar
(2000 psi)
CONTROL
VALVE FLOW METER
T
PTOOL
RESERVOIR
PUMP
POWER SOURCE
Recommended Hydraulic Fluids
Use any nondetergent, petroleum-based hydraulic
uid which meets the following specications or HTMA
specications.
S.U.S. @:
38 °C (100 °F): 140 to 225
99 °C (210 °F): 40 minimum
Flash Point: 170 °C (340 °F) minimum
Pour Point: –34 °C (–30 °F) minimum
Hydraulic Power Source (cont’d)

H4665A Submersible Pump
Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
7
Hoses and Fittings
Installation and Maintenance
Refer to publication 99930323, SAE J1273
(Hose and Hose Assemblies).
Replacement
Refer to a Greenlee catalog or publication 99910322,
Low Pressure Quick Couplers, Adapters, and Hoses.
Do not disconnect tool, hoses, or ttings while
the power source is running or if the hydraulic uid is
hot. Hot hydraulic uid can cause serious burns.
Hose Connections
Tool Port Identification
Three methods are used to identify the pressure (supply)
and tank (return) ports of Greenlee tools. Match the
markings on your tool to this table.
Pressure Port (supply) Tank Port (return)
P T
or
In Out
or
9/16–18 O-ring Boss
(smaller port) 3/4–16 O-ring Boss (larger port)
Connecting Hoses
1. Move the ow lever on the hydraulic power source
to the OFF position.
2. Stop the hydraulic power source.
3. Connect the tank hose to the tank (return) port on
the hydraulic power source, and then to the tank
port on the tool.
4. Connect the pressure hose to the pressure port on
the tool, and then to the pressure (supply) port on
the hydraulic power source.
Disconnecting Hoses
1. Move the ow lever on the hydraulic power source
to the OFF position.
2. Stop the hydraulic power source.
3. Disconnect the pressure hose from the hydraulic
power source, and then from the tool.
4. Disconnect the tank hose from the tool, and then
from the hydraulic power source.
5. Install dust caps over the ports to prevent
contamination.
Typical Setup

H4665A Submersible Pump
Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
8
Operation
Keep away from the pump outlet/discharge hose
during operation. Liquid and debris will be thrown by
the pump.
Failure to observe this warning could result in severe
injury or death.
Do not change accessories, inspect, adjust, or
clean tool when it is connected to a power source.
Accidental startup can result in serious injury.
Wear eye protection when operating
or servicing this tool.
Failure to wear eye protection could
result in serious eye injury from
ying debris or hydraulic oil.
Skin injection hazard:
• Do not use hands to check for
leaks.
• Do not hold hose or couplers
while the hydraulic system is
pressurized.
• Depressurize the hydraulic system
before servicing.
Oil under pressure easily punc-
tures skin, causing serious injury,
gangrene, or death. If you are
injured by escaping oil, seek medical
attention immediately.
1. Connect the discharge hose to the discharge port.
2. Start the hydraulic power source.
Note: Allow the power source to run for a few
minutes to warm the hydraulic fluid.
Do not use the hydraulic hoses to lower or lift the
pump. This will weaken or damage the hoses or
ttings, and could cause a hydraulic uid leak.
Failure to observe this precaution may result in
property damage.
3. Attach a rope or other device to the handle of the
pump. Lower the pump into the material to be
pumped.
4. Actuate the control valve of the power source to
start the ow of hydraulic uid.
5. When nished pumping, actuate the control valve to
stop the ow of hydraulic uid.
Maintenance
Use this maintenance schedule to maximize the tool’s
service life.
Note: Keep all decals clean and legible, and replace
when necessary.
Daily
1. Wipe all tool surfaces clean.
2. Inspect the hydraulic hoses and ttings for signs
of leaks, cracks, wear, or damage. Replace if
necessary.
3. Install dust caps over the hydraulic ports when the
tool is disconnected.
Monthly
Perform a thorough inspection of the hydraulic hoses
and ttings as described in publication 99930323,
SAEJ1273 (Hose and Hose Assemblies).

H4665A Submersible Pump
Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
9
Problem Probable Cause Probable Remedy
Tool does not operate. Improper power source. Verify that the power source meets
the specications. Refer to the
“Specications” section of this manual.
Hydraulic uid level low. Check the uid level. Check system for
leaks.
Incorrect hydraulic uid viscosity. Use hydraulic uid with the correct
viscosity. Refer to the “Specications”
section of this manual.
Tool operates slowly or
erratically. Hydraulic uid cold. Allow uid to warm to the operating temperature. Actuate the tool intermit-
tently to reduce the warming time.
Power source not adjusted
correctly. Refer to the power source operator’s manual. Set the ow and pressure to
correspond with the tool.
Hydraulic uid level low. Check the uid level. Check system for
leaks.
Air in the hydraulic system. Refer to the power source manufac-
turer’s instructions for removing air from
the system.
Incorrect hydraulic uid viscosity. Use hydraulic uid with the correct
viscosity. Refer to the “Specications”
section of this manual.
Tool operates backwards. Hose connections at tool reversed. Depressure the hydrauic system. Switch
the hose connections.
Tool operates, but discharge
islow. Inlet screen plugged with debris. Remove debris from inlet screen.
Discharge hose plugged. Remove and clean hose.
Troubleshooting
Before troubleshooting, determine whether the problem
is in the tool, the hoses, or the power source. Substitute
a tool, hoses, or power source known to be in good
working order to identify the item that is not operating.
If the problem is in the tool, refer to the troubleshoot-
ing table below. If the problem is in the power source,
refer to the troubleshooting section of the power source
instruction manual.

H4665A Submersible Pump
Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
10

MANUAL DE INSTRUCCIONES
Lea y entienda todas las instrucciones y la
información sobre seguridad que aparecen en
este manual, antes de manejar esta bomba o
darle mantenimiento.
Registre este producto en www.greenlee.com
Bomba sumergible
H4665A
Código de serie FTY
99916061 REV 11 © 2019 Greenlee Tools, Inc. 2/19

Bomba sumergible H4665A
Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
12
Descripción
La bomba sumergible H4665A de Greenlee está
destinada para el bombeo de agua solamente en
cualquier tipo de entorno no explosivo. Esta bomba
funciona con sistemas hidráulicos de centro abierto o
de centro cerrado.
El mecanismo silencioso autocebante de la bomba
funciona ecientemente e incluye un robusto motor
hidráulico de tipo engranaje con impulsión directa.
Lossellos lubricados con aceite impiden que se dañe la
bomba si inadvertidamente funciona en seco.
Acerca de la seguridad
Es fundamental observar métodos seguros al utilizar
y dar mantenimiento a las herramientas y equipo de
Greenlee. Este manual de instrucciones y todas las
marcas que ostenta la bomba le ofrecen la información
necesaria para evitar riesgos y prácticas poco seguras
relacionados con su uso. Siga toda la información sobre
seguridad que se proporciona.
Propósito de este manual
Este manual tiene como propósito familiarizar a todo
el personal con los procedimientos de operación y
mantenimiento seguros para la siguiente herramienta de
Greenlee:
H4665A (42191) Bomba sumergible
Código de serie FTY
Siempre mantenga este manual al alcance de todo el
personal.
Puede obtener copias adicionales de manera gratuita,
previa solicitud en www.greenlee.com.
Otras publicaciones
Norma SAE J1273 (Manguera y conjuntos de
mangueras): Publicación 99930323
Todas las especicaciones son nominales y podrían cambiar según se
hagan mejoras en el diseño. Greenlee Tools, Inc. no será responsable
por daños que resulten de la aplicación o uso indebidos de sus
productos.
Loctite es una marca registrada de Henkel Corp.
CONSERVE ESTE MANUAL
Índice
Descripción ................................................................. 12
Acerca de la seguridad................................................ 12
Propósito de este manual ........................................... 12
Otras publicaciones .................................................... 12
Información importante sobre seguridad...............13–14
Identicación ............................................................... 15
Especicaciones ......................................................... 16
Mangueras y accesorios ............................................. 17
Conexión de las mangueras........................................ 17
Modelo de instalación ................................................. 17
Operación.................................................................... 18
Mantenimiento............................................................. 18
Solución de problemas ............................................... 19
SERVICIO
Desmontaje ................................................................. 31
Inspección................................................................... 31
Montaje...................................................................32–33
Ilustraciones y listas de piezas...............................34–37

Bomba sumergible H4665A
Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
13
INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD
SÍMBOLO
DE ALERTA
SOBRE
SEGURIDAD
Este símbolo se utiliza para indicar un riesgo o
práctica poco segura que podría ocasionar lesiones
o daños materiales. Cada uno de los siguientes
términos denota la gravedad del riesgo. El mensaje
que sigue a dichos términos le indica cómo puede
evitar o prevenir dicho riesgo.
Peligros inmediatos que, de no evitarse,
OCASIONARÁN graves lesiones o incluso la muerte.
Peligros que, de no evitarse, PODRÍAN OCASIONAR
graves lesiones o incluso la muerte.
Peligros o prácticas peligrosas que, de no evitarse,
PUEDEN OCASIONAR lesiones o daños materiales.
Lea y entienda todas las
instrucciones y la información sobre
seguridad que aparecen en este
manual, antes de manejar esta
bomba o darle mantenimiento.
De no observarse esta advertencia
podrían sufrirse graves lesiones o
incluso la muerte.
Utilice protectores para ojos al
manejar o darle mantenimiento a
esta herramienta.
De no utilizar protectores para
ojos podría sufrir graves lesiones
oculares ocasionadas si el aceite
hidráulico, o restos de materiales
llegaran a saltar.
Peligro de inyección cutánea:
• No use las manos para localizar
fugas.
• No toque la manguera ni
los acopladores mientras el
sistema hidráulico se encuentre
presurizado.
• Purgue la presión en el sistema
hidráulico antes de darle
mantenimiento.
El aceite a presión perfora la piel
fácilmente provocando graves
lesiones, gangrena o la muerte. Si
se lesiona debido a una fuga de
aceite, solicite atención médica de
inmediato.
Bombee agua únicamente.
• No use este equipo para bombear agua potable.
• No use el equipo para la extinción de incendios.
De no observarse estas advertencias podrían
sufrirse lesiones graves o incluso la muerte.
Durante el funcionamiento aléjese de la descarga de
la bomba/manguera de descarga. La bomba lanzará
líquidos y residuos.
De no observarse esta advertencia podrían sufrirse
graves lesiones o incluso la muerte.
No accione la bomba si las paletas impulsoras están
expuestas. No haga funcionar la bomba si el cedazo
de la admisión no está instalado en posición.
De no observarse esta advertencia podrían sufrirse
graves lesiones o incluso la muerte.

Bomba sumergible H4665A
Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
14
INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD
No exceda los máximos especicados a
continuación para la fuente de potencia hidráulica:
• Gasto hidráulico: 30 l/min (8 gpm)
• Presión de seguridad: 138 bar (2000 lb./pulg.2)
• Contrapresión: 13,8 bar (200 lb./pulg.2)
De no observarse esta advertencia podrían sufrirse
graves lesiones o incluso la muerte.
No desconecte la bomba, las mangueras ni
los accesorios mientras la fuente de potencia
esté funcionando ni cuando el uido hidráulico
esté caliente. El uido hidráulico caliente puede
ocasionar quemaduras graves.
No invierta el gasto hidráulico. Operar la bomba con
el gasto hidráulico invertido causará desperfectos
en la bomba. Conecte las mangueras de presión
(suministro) y la del tanque (retorno), en las
bocatomas correspondientes.
De no observarse esta advertencia podrían sufrirse
graves lesiones o incluso la muerte.
No cambie accesorios ni inspeccione, ajuste o
limpie la bomba mientras esté conectada a una
fuente de potencia. El arranque accidental puede
ocasionar graves lesiones.
El aceite hidráulico puede causar irritación en la piel.
• Maneje la bomba y las mangueras con cuidado
para evitar que el aceite hidráulico entre en
contacto con la piel.
• Si ocurre el contacto accidental, lávese de
inmediato el área afectada a n de eliminar el
aceite.
De no observarse estas advertencias podrían sufrirse
lesiones.
• Inspeccione la bomba antes de utilizarla.
Reemplace cualquier pieza desgastada o dañada.
Una bomba dañada o montada erróneamente
puede funcionar erráticamente y lesionar al
personal que se encuentre en el área.
• Revise minuciosamente las mangueras hidráulicas
y los acoplamientos cada vez que vaya a utilizar
la bomba. Repárelos o reemplácelos si presentan
fugas, grietas, desgaste o daños evidentes. Las
mangueras y acoplamientos averiados pueden
fallar y ocasionar lesiones o daños materiales.
• Utilice esta bomba únicamente para el uso
destinado por el fabricante. Si se utiliza de manera
diferente a la descrita en este manual pueden
ocurrir lesiones o daños materiales.
• Asegúrese que no haya circunstantes en el área
de trabajo al manipular, activar y operar la bomba.
El personal en áreas cercanas podría sufrir
lesiones por residuos o piezas lanzados al aire al
ocurrir un desperfecto de la bomba.
Procedimiento para conectar o desconectar las
mangueras, accesorios o demás componentes
hidráulicos:
1. Coloque la palanca de gasto –ubicada en la
fuente de potencia hidráulica– en la posición de
apagado (OFF).
2. Apague la fuente de potencia hidráulica.
3. Siga la secuencia detallada en “Conexión de
las mangueras” a n de evitar una acumulación
de presión. Si esto ocurre, aoje lentamente las
mangueras, los accesorios o los componentes.
Aviso: Mantenga limpias y legibles todas las
calcomanías y reemplácelas cuando sea necesario.

Bomba sumergible H4665A
Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
15
Identificación
1. Etiqueta con número de serie
2. Motor hidráulico
3. Bocatoma “T” del tanque hidráulico
(retorno)
4. Bocatoma “P” de presión hidráulica
(suministro)
5. Asa
6. Bocatoma de descarga
7. Carcasa
8. Cedazo de la admisión
9. Placa de base
Bomba sumergible H4665A
5
1
4
7
8
2
3
6
9

Bomba sumergible H4665A
Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
16
Especificaciones
H4665A
Tipo de sistema hidráulico: Centro abierto
o centro cerrado
Bocatomas hidráulicas:
Presión (suministro): Hembra de 9/16–18 SAE
Tanque (retorno): Hembra de 3/4-16 SAE
Descarga: Véase la “Gráca de funcionamiento” abajo
Masa/Peso: 4,54 kg (10 lb.)
Anchura (diámetro): 178 mm (7 pulg.)
Altura (con asa): 318 mm (12,5 pulg.)
Cedazo de la admisión (ltro de malla):
Altura: 66,7 mm (2,625 pulg.)
Diámetro: 143 mm (5,625 pulg.)
Bocatomas: 9,53 mm (0,375 pulg.)
Bocatoma de admisión de la bomba:
49,2 mm (1,9375 pulg.)
Bocatoma de descarga de la bomba:
Hembra de 2 pulg. NPT

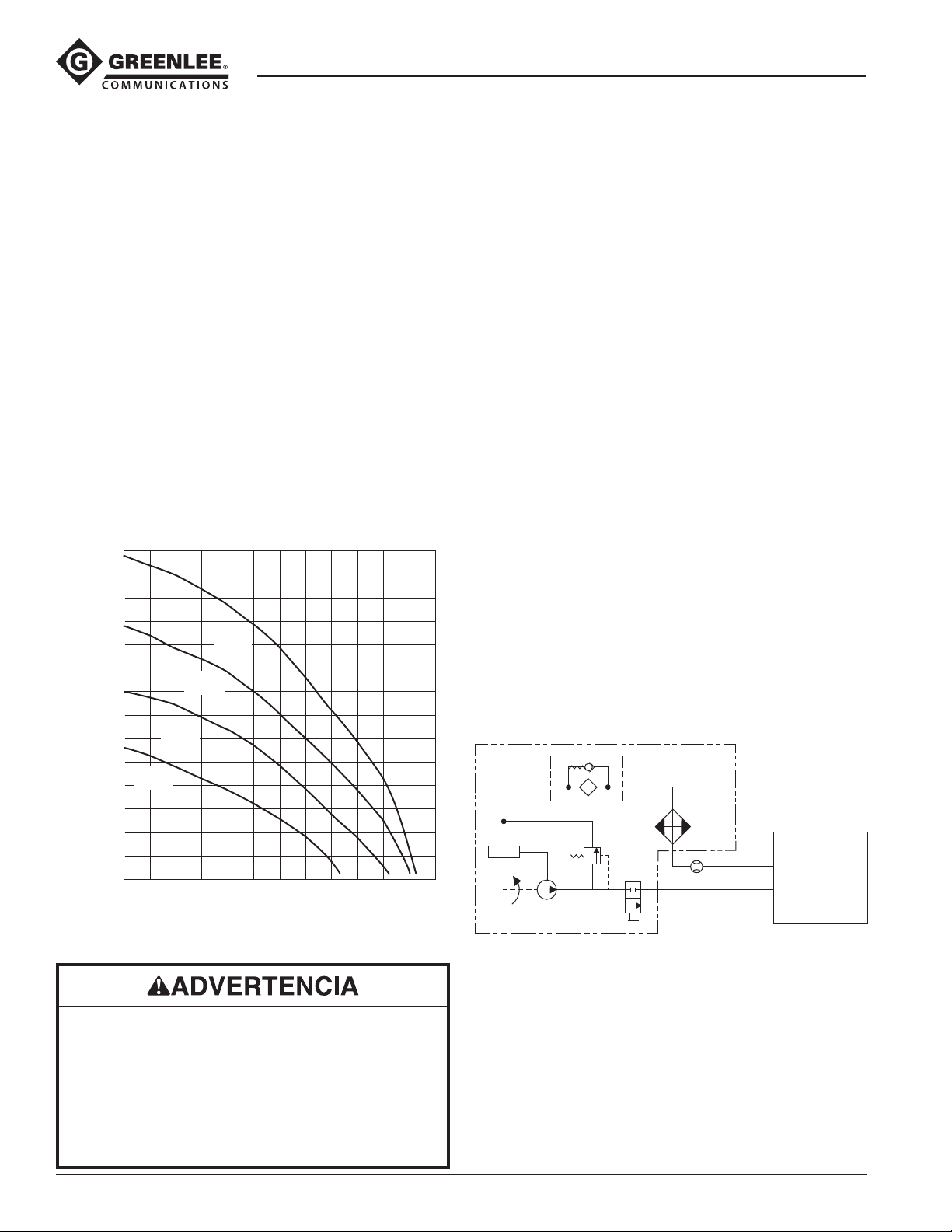

Gráfica de funcionamiento
0
0
Caudal de descarga de la bomba — l/min (gpm)
755
(200)
850
(225)
660
(175)
945
(250)
565
(150)
1040
(275)
470
(125)
375
(100)
280
(75)
185
(50)
90
(25)
3 m (10 pies)
6 m (20 pies)
9 m (30 pies)
12 m (40 pies)
15 m (50 pies)
18 m (60 pies)
21 m (70 pies)
27 m (90 pies)
Altura piezométrica total de descarga
1135
(300)
39 m (130 pies)
24 m (80 pies)
30 m (100 pies)
33 m (110 pies)
36 m (120 pies)
42 m (140 pies)
30 l/min
(8 gpm)
26,5 l/min
(7 gpm)
22,7 l/min
(6 gpm)
18,9 l/min
(5 gpm)
Fuente de potencia hidráulica
No exceda los máximos especicados a
continuación para la fuente de potencia hidráulica:
• Gasto hidráulico: 30 l/min (8 gpm)
• Presión de seguridad: 138 bar (2000 lb./pulg.2)
• Contrapresión: 13,8 bar (200 lb./pulg.2)
De no observarse esta advertencia podrían sufrirse
graves lesiones o incluso la muerte.
Tipo de sistema hidráulico: Centro abierto
o centro cerrado
Gasto:
Mínimo: 19 l/min (5 gpm)
Recomendado: 19 a 30 l/min (5 a 8 gpm)
Máximo: 30 l/min (8 gpm)
Filtración: 10 micras (nominal)
Ajuste de la presión de seguridad:
138 bar (2000 lb./pulg.2)
Contrapresión (máxima*): 13,8 bar (200 lb./pulg.2)
* 13,8 bar (200 lb./pulg.2) es la contrapresión máxima acordada en
virtud de las normas de la HTMA (Hydraulic Tool Manufacturers
Association o Asociación de Fabricantes de Herramientas
Hidráulicas). Las herramientas Greenlee funcionarán de manera
satisfactoria de acuerdo con estas normas.
1. La temperatura máxima del uido hidráulico no
debe exceder 60 °C (140 °F). Es indispensable
contar con suciente capacidad de enfriamiento del
aceite, a n de controlar la temperatura del uido
hidráulico.
2. El gasto hidráulico no debe exceder 30 l/min
(8gpm). Instale un medidor de gasto en la línea de
retorno para medir la velocidad del gasto hidráulico
antes de utilizar la bomba.
3. El ajuste de la válvula de presión de seguridad no
debe sobrepasar 138 bar (2000 lb./pulg.2) al gasto
máximo de su bomba. Localice la válvula de presión
de seguridad en el circuito de suministro para limitar
un exceso de presión hidráulica a la bomba.
Diagrama hidráulico
FILTRO
(10 MICRAS)
ENFRIADOR
VÁLVULA DE SEGURIDAD
DE PRESIÓN
138 bar
(2000 lb./pulg.2)
VÁLVULA DE
CONTROL MEDIDOR DE GASTO
T
PHERRAMIENTA
TANQUE
BOMBA
FUENTE DE POTENCIA
Fluidos hidráulicos recomendados
Utilice uidos hidráulicos, sin detergentes, con
base de petróleo, y que cumplan con las siguientes
especicaciones o con las especicaciones de la
HTMA.
S.U.S. a:
38 °C (100 °F): 140 a 225
99 °C (210 °F): 40 mínimo
Punto de inamación: 170 °C (340 °F) mínimo
Punto de uidez: –34 °C (–30 °F) mínimo
Fuente de potencia hidráulica (continuación)

Bomba sumergible H4665A
Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
17
Mangueras y accesorios
Instalación y mantenimiento
Consulte la publicación 99930323, SAE J1273
(Manguera y conjuntos de mangueras).
Reemplazo
Consulte el catálogo Greenlee o la publicación
99910322, “Mangueras, adaptadores y acopladores de
montaje rápido a baja presión”.
No desconecte la bomba, las mangueras ni los
accesorios mientras la fuente de potencia esté
funcionando ni cuando el uido hidráulico esté
caliente. El uido hidráulico caliente puede ocasionar
quemaduras graves.
Conexión de las mangueras
Identificación de las bocatomas de la bomba
Existen tres métodos para identicar las bocatomas
de presión (suministro) y del tanque (retorno) de las
bombas Greenlee. Compare las marcas en su bomba
con lo indicado en esta tabla.
Bocatoma de presión
(suministro) Bocatoma de tanque (retorno)
P T
o
“In” (Admisión) “Out” (Descarga)
o
Junta tórica Boss
de 9/16 pulg.-18,
(bocatoma más pequeña)
Junta tórica Boss
de 3/4 pulg.-16,
(bocatoma más grande)
Conexión de las mangueras
1. Coloque la palanca de gasto –ubicada en la fuente
de potencia hidráulica– en la posición de apagado
(OFF).
2. Apague la fuente de potencia hidráulica.
3. Conecte la manguera del tanque a la bocatoma
del tanque (o de retorno) –ubicada en la fuente de
potencia hidráulica– y enseguida, a la bocatoma del
tanque ubicada en la bomba.
4. Conecte la manguera de presión a la bocatoma
de presión –ubicada en la bomba– y enseguida,
a la bocatoma de presión ubicada en la fuente de
potencia hidráulica.
Desconexión de las mangueras
1. Coloque la palanca de gasto –ubicada en la fuente
de potencia hidráulica– en la posición de apagado
(OFF).
2. Apague la fuente de potencia hidráulica.
3. Desconecte primero la manguera de presión de la
fuente de potencia hidráulica y enseguida, de la
bomba.
4. Desconecte la manguera del tanque de la bomba, y
enseguida, de la fuente de potencia hidráulica.
5. Coloque las tapas guardapolvos sobre las
bocatomas para evitar que éstas se contaminen.
Modelo de instalación

Bomba sumergible H4665A
Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
18
Operación
Durante el funcionamiento aléjese de la descarga de
la bomba/manguera de descarga. La bomba lanzará
líquidos y residuos.
De no observarse esta advertencia podrían sufrirse
graves lesiones o incluso la muerte.
No cambie accesorios ni inspeccione, ajuste o
limpie la bomba mientras esté conectada a una
fuente de potencia. El arranque accidental puede
ocasionar graves lesiones.
Utilice protectores para ojos al
manejar o darle mantenimiento a
esta herramienta.
De no utilizar protectores para
ojos podría sufrir graves lesiones
oculares ocasionadas si el aceite
hidráulico, o restos de materiales
llegaran a saltar.
Peligro de inyección cutánea:
• No use las manos para localizar
fugas.
• No toque la manguera ni
los acopladores mientras el
sistema hidráulico se encuentre
presurizado.
• Purgue la presión en el sistema
hidráulico antes de darle
mantenimiento.
El aceite a presión perfora la piel
fácilmente provocando graves
lesiones, gangrena o la muerte. Si
se lesiona debido a una fuga de
aceite, solicite atención médica de
inmediato.
1. Conecte la manguera de descarga a la bocatoma
de descarga.
2. Active la fuente de potencia hidráulica.
Aviso: Espere unos minutos a que la fuente de
potencia caliente el fluido hidráulico.
No use las mangueras hidráulicas para bajar o
levantar la bomba. Esto debilitará o dañará las
mangueras o los accesorios, y podría ocurrir una
fuga de uido hidráulico.
De no observarse este aviso podrían ocasionarse
daños materiales.
3. Use una soga u otro dispositivo para manipular la
bomba. Baje la bomba hasta el material que desee
bombear.
4. Accione la válvula de control de la fuente de
potencia para iniciar el ujo de uido hidráulico.
5. Al terminar de bombear, accione la válvula de
control para detener el ujo de uido hidráulico.
Mantenimiento
Siga este calendario de mantenimiento para maximizar
la vida útil de la bomba.
Aviso: Mantenga limpias y legibles todas las
calcomanías y reemplácelas cuando sea necesario.
Diariamente
1. Limpie con un paño todas las supercies de la
bomba.
2. Revise si las mangueras y los accesorios hidráulicos
presentan signos de fugas, grietas, desgaste o
daños. Reemplace según sea necesario.
3. Cuando la bomba esté desconectada, coloque las
tapas guardapolvo en las bocatomas hidráulicas.
Mensualmente
Realice una inspección minuciosa de las mangueras
y accesorios hidráulicos, según se describe en la
publicación 99930323, SAE J1273 (Manguera y
conjuntos de mangueras).

Bomba sumergible H4665A
Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
19
Problema Causa probable Posible solución
La bomba no funciona. Fuente de potencia inadecuada. Verique que la fuente de potencia
cumple con las especicaciones.
Consulte la sección “Especicaciones”
de este manual.
El nivel del uido hidráulico está
bajo. Revise el nivel del uido. Revise que el sistema no presente fugas.
La viscosidad del uido hidráulico es
errónea. Use uido hidráulico con la viscosidad correcta. Consulte la sección
“Especicaciones” de este manual.
La bomba funciona lenta o
erráticamente. El uido hidráulico está frío. Deje que el uido alcance su temperatura de funcionamiento. Accione
la bomba de manera intermitente para
reducir el tiempo de calentamiento.
La fuente de potencia no está
ajustada correctamente. Consulte el Manual del operador de la fuente de potencia. Seleccione el ujo
y la presión que correspondan a esta
bomba.
El nivel del uido hidráulico está
bajo. Revise el nivel del uido. Revise que el sistema no presente fugas.
Hay aire en el sistema hidráulico. Consulte las instrucciones del fabricante
de la fuente de potencia en relación con
el procedimiento para eliminar aire del
sistema.
La viscosidad del uido hidráulico es
errónea. Use uido hidráulico con la viscosidad correcta. Consulte la sección
“Especicaciones” de este manual.
La bomba funciona en la
dirección contraria. Las conexiones de la manguera en la bomba están invertidas. Purgue la presión del sistema hidráulico. Cambie las conexiones de la manguera.
La bomba funciona, pero la
descarga es lenta. Cedazo de la admisión obstruido con residuos. Retire los residuos del cedazo de la admisión.
La manguera de descarga está
obstruida. Retire y limpie la manguera.
Solución de problemas
Antes de proceder a diagnosticar y solucionar la falla,
determine si el problema se presenta en la bomba, en
las mangueras o en la fuente de potencia. Sustituya
la bomba, las mangueras o la fuente de potencia por
otras que se sepa están en buenas condiciones de
funcionamiento; de esta forma podrá averiguar cuál de
los componentes es el que está fallando.
Si el problema está en la bomba, consulte la guía
de diagnóstico y solución de fallas que se incluye
a continuación. Si el problema está en la fuente de
potencia, consulte la sección “Diagnóstico y solución
de fallas” del manual de instrucciones de dicha fuente.

Bomba sumergible H4665A
Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
20
