Greenlee Fairmont H4665A User manual

999 3042.0 REV 2 © 2001 Greenlee Textron 2/01
H4665A/42191
SUBMERSIBLE PUMP
BOMBA SUMERGIBLE
POMPE SUBMERSIBLE
TAUCHPUMPE
MOTOPOMPA SOMMERSA
Read and understand all of the instructions and safety information in this manual before
operating or servicing this tool.
Lea y entienda todas las instrucciones y la información sobre seguridad que aparecen en
este manual antes de manejar esta herramienta o darle mantenimiento.
Nous vous conseillons de lire attentivement et de bien comprendre les instructions
suivantes avant d’utiliser ou de procéder à l’entretien de cet outil.
Vor Bedienung und Wartung dieses Gerätes bitte alle Instruktionen und
Sicherheitsinformationen der Anleitung genau lesen und beachten.
Prima di usare questa unità, o di eseguirne la manutenzione, leggere e capire tutte le
istruzioni e le informazioni sulla sicurezza contenute nel presente manuale.
SPECIFICATIONS AND PARTS
ESPECIFICACIONESY PIEZAS
SPÉCIFICATIONS ET PIÈCES
TECHNISCHE DATEN UNDTEILE
SPECIFICHE E PARTI

Greenlee Textron / Subsidiary of Textron Inc. 2
H4665A/42191 Submersible Pump
4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
H4665A/42191 Submersible Pump
Bomba sumergible H4665A/42191
Pompe submersible H4665A/42191
H4665A (42191) Tauchpumpe
Motopompa sommersa H4665A/42191

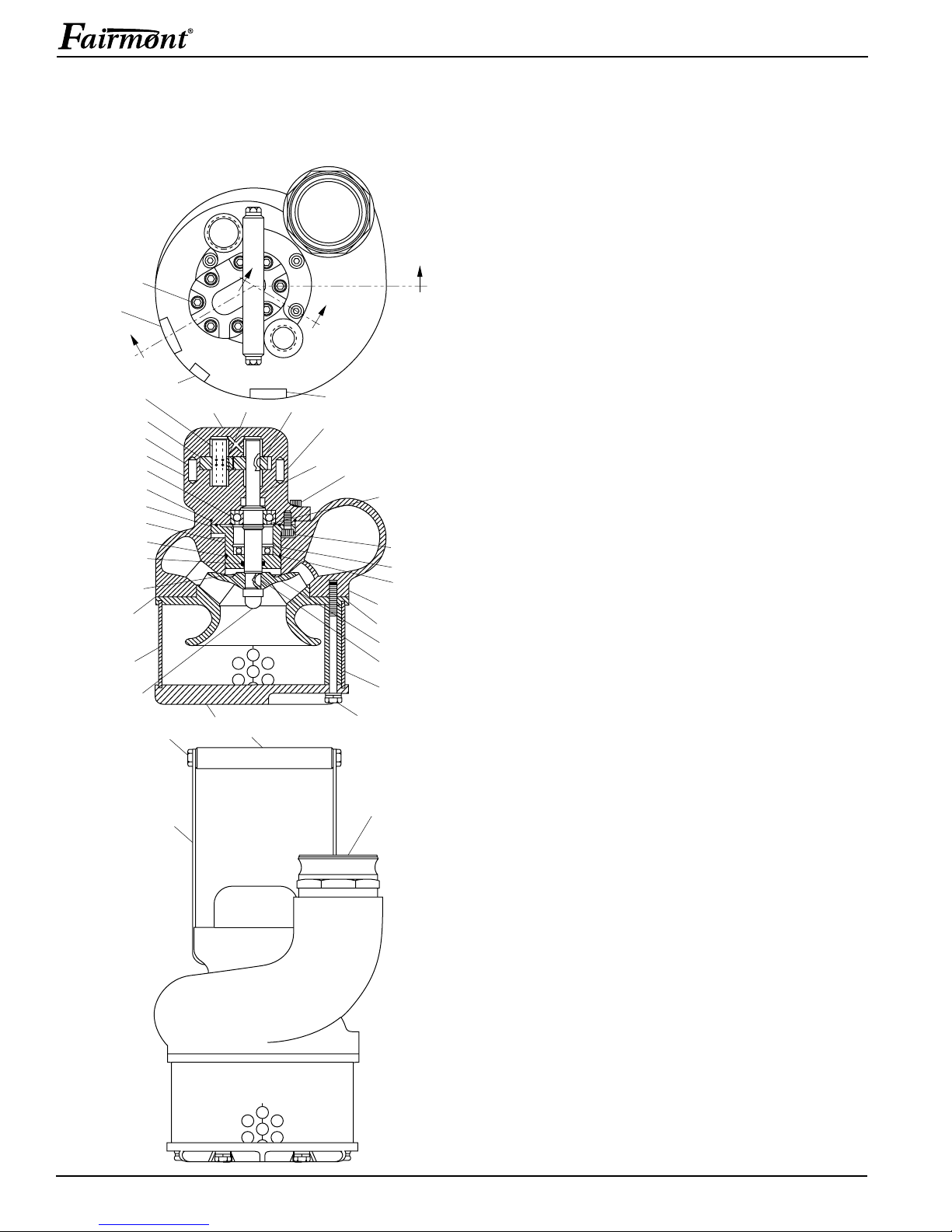

UPC NO. PART
KEY 78-3310- NO. DESCRIPTION QTY.
1 43351 136117 Motor Body (includes item 2) .................. 1
2 41591 F016728 Needle Bearing, .439 x .625 x .500"......... 2
3 40928 136185 Drive Shaft ............................................... 1
4 42849 L087026 Bearing ..................................................... 1
5 42835 L085051 Retaining Ring, Two Piece External,
.594" Shaft Diameter ................................ 2
6 41596 F016733 Dowel Pin, .250 x .500"............................ 2
7 41594 F016731 Gear, 11 Tooth ......................................... 2
8 40114 101381K Idler Shaft ................................................ 1
9 41593 F016730 Pin, Drive, .123 x .209", Square Head ..... 1
10 40115 101382 Woodruff Key, #213 Special .................... 1
11* 41595 F016732 Gasket ...................................................... 1
12 40405 118059 Motor Cap (includes item 13) .................. 1
13 41591 F016728 Needle Bearing, .439 x .625 x .500"......... 2
14 43768 F025000 Screw, Stainless Steel Cap,
1/4–20 x .875", Socket Head.................... 8
15 42082 F023758 Bearing, .500 x 1.125 x .250" .................. 1
16* 55260 905 5260.1 Quad Ring, .562 x .687 x .062"–70 .......... 1
17 41490 F015259 Retaining Ring, Internal, 1.125"............... 1
18 43537 140520 Retainer .................................................... 1
19* 41756 F019741 O-ring, 1.500 x 1.625 x .062"–70 ............ 1
20* 43262 F024058 O-ring, 1.750 x 1.875 x .062"–70
(Serial Code FLM) .................................... 1
20A* 41756 F019741 O-ring, 1.500 x 1.625 x .062"–70
(Serial Code FTY) ..................................... 1
22 44070 F023017 Screw, Cap, #10–32 x .500",
Socket Head ............................................. 6
23* 42750 L080059 O-ring, 2.500" x 2.625 x .062"–70 ........... 1
24 L060300 Volute ....................................................... 1
25 42795 L083067 Screw, Cap, #10–24 x .875",
Socket Head ............................................. 5
26 42649 L060312 Shim, .003" (use as required) .................. 1
27 42650 L060313 Shim, .005" (use as required) .................. 1
28 42837 L085053 Woodruff Key, #212 ................................. 1
29 42640 L060299 Impeller .................................................... 1
30 42648 L060309 Acorn Nut, 5/16", Left Hand Thread......... 1
31 42770 L081025 Shim, Laminated,
.020" (ten layers x .005" each) ................. 8
32 42641 L060301 Inlet .......................................................... 1
33 43079 L060311 Bushing, 1/4 x 2.437"............................... 6
34 42643 L060303 Sub Base .................................................. 1
35 42800 L083097 Screw, Cap, 1/4–20 x 3.500", Hex Head .. 6
36 42813 L084018 Lock Washer, 1/4" Stainless Steel ........... 6
37 42814 L084019 Flat Washer, 1/4" Stainless Steel ............. 6
38 42644 L060304 Inlet Screen (Strainer) ............................. 1
39 41043 136796 Bracket ..................................................... 2
40 42651 L060317 Handle ...................................................... 1
41 43707 L083101K Screw, Cap, 1/4–20 x .500" Hex Head ..... 2
42 42104 F024772 Coupling, 2" M NPT .................................. 1
43 49506 49506 Decal, CE .................................................. 1
44 49593 49593 Decal, Pressure/Flow/Weight ................... 1
45 41547 F015482K1 Decal, Fairmont ........................................ 1
Repair Kits
* 41122 139028 Packing Kit
(includes items marked with an asterisk*)
40
41
39
A
A
14
46
44
8
7
6
1,2
4
23
20
18
19
16
12,13 910 45
11
3
26,27
31
38
30
34 35,36,37
33
28
29
32
24
15
17
22
5
25
42

Greenlee Textron / Subsidiary of Textron Inc. 34455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
H4665A/42191 Submersible Pump
Discharge Hose Assembly
Conjunto de manguera de descarga
Assemblage du tuyau d’évacuation
Ablaufschlauch-Bausatz
Gruppo del tubo di scarico
UPC NO. PART
KEY 78-3310- NO. DESCRIPTION QTY.
41220 156340 Hose Assembly, Heavy-duty Discharge
1 F024773 Coupling, Cam Lock,
for Discharge Hose .................................. 1
2 F011057 Clamp, Hose ............................................. 4
3 F024771 Hose, Discharge 2" x 25' .......................... 1
4 55208 905 5208.3 Coupling, Male Cam Lock,
for Discharge Hose .................................. 1
55212 905 5212.1 Hose Assembly, Contractor Discharge
1 F024773 Coupling, Female Cam Lock .................... 1
2 F011057 Clamp, Hose ............................................. 4
4 55208 905 5208.3 Coupling, Male Cam Lock ........................ 1
3 42
1

Greenlee Textron / Subsidiary of Textron Inc. 4
H4665A/42191 Submersible Pump
4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
Specifications
H4665A
Type of Hydraulic System ..................................... Open-Center or Closed-Center
Hydraulic Pressure Port ..................................................... 9/16–18 Female SAE
Hydraulic Return Port ........................................................... 3/4–16 Female SAE
Output ....................................................................... See the Performance Chart
Mass/Weight .............................................................................. 4.54 kg (10 lbs)
Width (Diameter) ............................................................................. 178 mm (7")
Height (with Handle)................................................................... 318 mm (12.5")
Inlet Screen (Strainer)
Height ................................................................................. 66.7 mm (2.625")
Diameter .............................................................................. 143 mm (5.625")
Openings............................................................................... 9.53 mm (.375")
Pump Inlet Port ..................................................................... 49.2 mm (1.9375")
Pump Discharge Port ................................................................... 2" Female NPT
When tool is received, complete the following record:
SERIAL NUMBER: __________________ DATE OF PURCHASE: __________
WHERE PURCHASED:____________________________________________
A date code follows the serial number. The date code consists of two alpha
characters which identify year and month of manufacture as follows:
Year Code Month Code
1998 Q Jan A
1999 R Feb B
2000 S March C
2001 T April D
2002 V May E
2003 W June F
2004 X July G
2005 Y Aug H
2006 Z Sept J
2007 A Oct K
2008 B Nov L
2009 C Dec M
Purpose
This manual is intended to familiarize all personnel with the specifications
and parts for the H4665A (42191) Submersible Pump, serial code FTY.
Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge.
Other Publications
Tool Owners/Users:
Operation Manual: Publication 999 2815.9
SAE Standard J1273 (Hose and Hose Assemblies): Publication 999 3032.3
Authorized Fairmont Service Centers:
Service Manual: Publication 999 1606.1
KEEPTHIS MANUAL
Performance Chart - H4665A
0
0
Pump Discharge Flow
l/min (gpm)
755
(200) 850 (225)
660
(175) 945 (250)
565
(150) 1040 (275)
470
(125)
375
(100)
280
(75)
185
(50)
90
(25)
3 m (10 ft)
6 m (20 ft)
9 m (30 ft)
12 m (40 ft)
15 m (50 ft)
18 m (60 ft)
21 m (70 ft)
27 m (90 ft)
Total Discharge Head of Water
1135
(300)
39 m (130 ft)
24 m (80 ft)
30 m (100 ft)
33 m (110 ft)
36 m (120 ft)
42 m (140 ft)
30 l/min
(8 gpm)
26.5 l/min
(7 gpm)
22.7 l/min
(6 gpm)
18.9 l/min
(5 gpm)

Greenlee Textron / Subsidiary of Textron Inc. 54455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
H4665A/42191 Submersible Pump
Specifications (cont’d.)
Hydraulic Power Source
Type of Hydraulic System ..................................... Open-Center or Closed-Center
Flow
Minimum ............................................................................. 19 l/min (5 gpm)
Recommended .........................................................19 - 30 l/min (5 - 8 gpm)
Maximum ............................................................................. 30 l/min (8 gpm)
Filtration ............................................................................. 10 Micron (Nominal)
Pressure Relief Setting .......................................................... 138 Bar (2000 psi)
Back Pressure (Maximum)* ................................................... 13.8 Bar (200 psi)
* 13.8 Bar (200 psi) is the maximum agreed standard back pressure for the
HTMA (Hydraulic Tool Manufacturers Association). Fairmont tool will
operate satisfactorily at this standard.
1. Maximum hydraulic fluid temperature must not exceed 60°C (140°F).
A sufficient oil cooling capacity is needed to limit the hydraulic fluid
temperature.
2. Hydraulic flow must not exceed 30 l/min (8 gpm). Install a flow meter in
the return line to measure the rate of hydraulic flow before using the tool.
3. Pressure relief valve setting must not exceed 138 Bar (2000 psi) at your
tool’s maximum flow. Locate the pressure relief valve in the supply circuit
to limit excessive hydraulic pressure to the tool.
FILTER
(10 MICRON)
COOLER
RELIEF
VALVE
138 Bar
(2000 psi)
CONTROL
VALVE FLOW METER
T
PTOOL
RESERVOIR
PUMP
POWER SOURCE
Hydraulic Schematic
Do not exceed the following hydraulic power source maximums:
•Hydraulic flow: 30 l/min (8 gpm).
•Pressure relief: 138 Bar (2000 psi).
•Back pressure: 13.8 Bar (200 psi).
Failure to observe this warning can result in severe injury or death.
Recommended Hydraulic Fluids
Use any non-detergent petroleum based hydraulic fluid which meets the
following specifications or HTMA specifications.
S.U.S. @:
38°C (100°F) ................................................................................ 140 to 225
99°C (210°F) ............................................................................. 40 minimum
Flash Point.................................................................. 170°C (340°F) minimum
Pour Point ................................................................... -34°C (-30°F) minimum

Greenlee Textron/Filial de Textron Inc. 6
Bomba Sumergible H4665A/42191
4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
Especificaciones
H4665A
Tipo de sistema hidráulico........................... Circuito abierto –Circuito cerrado
Orificio presión hidráulica................................................. 9/16–18 hembra SAE
Orificio de retorno hidráulico .............................................. 3/4–16 hembra SAE
Salida .............................................................. Ver la gráfica de funcionamiento
Masa/Peso .............................................................................................. 4,54 kg
Ancho (diámetro) ...................................................................................178 mm
Altura (con asa) .....................................................................................318 mm
Cedazo del orificio de entrada (filtro de malla)
Altura ................................................................................................66,7 mm
Diámetro ............................................................................................143 mm
Orificios ............................................................................................9,53 mm
Orificio de entrada de la bomba............................................................49,2 mm
Orificio de descarga de la bomba ...................................... 2 pulg. hembra NPT
Registro de Compra
Al recibir la herramienta, complete el siguiente formulario:
NÚMERO DE SERIE: ________________ FECHA DE COMPRA: ___________
LUGAR DE ADQUISICIÓN: ________________________________________
El número de serie va seguido de un código que indica el año de fabricación.
Este código consta de dos letras que identifican el año y el mes de
fabricación, respectivamente, tal como se indica a continuación:
AñoCódigo Mes Código
1998 Q Enero A
1999 R Febrero B
2000 S Marzo C
2001 T Abril D
2002 V Mayo E
2003 W Junio F
2004 X Julio G
2005 Y Agosto H
2006 Z Septiembre J
2007 A Octubre K
2008 B Noviembre L
2009 C Diciembre M
Propósito de este manual
Este manual de instrucciones tiene como propósito familiarizar a todo el
personal con las especificaciones y las piezas de la Bomba sumergible
H4665A (42191), código de serie FTY y deberá, por tanto, mantenerse
siempre al alcance de dicho personal.
Puede obtener copias adicionales de este manual de manera gratuita, previa
solicitud.
Otras publicaciones
Para propietarios o usuarios:
Manual de operación: Publicación 999 2815.9
Norma SAE J1273 (Manguera y conjuntos de mangueras):
Publicación 999 3032.3
Centros de Servicio Autorizado Fairmont
Manual de mantenimiento: Publicación 999 1606.1
CONSERVE ESTE MANUAL
Gráfica de funcionamiento - H4665A
0
0
Flujo de descarga total de la bomba
l/min (gpm)
755
(200) 850 (225)
660
(175) 945 (250)
565
(150) 1040 (275)
470
(125)
375
(100)
280
(75)
185
(50)
90
(25)
3 m (10 ft)
6 m (20 ft)
9 m (30 ft)
12 m (40 ft)
15 m (50 ft)
18 m (60 ft)
21 m (70 ft)
27 m (90 ft)
Altura total de impulsión de agua
1135
(300)
39 m (130 ft)
24 m (80 ft)
30 m (100 ft)
33 m (110 ft)
36 m (120 ft)
42 m (140 ft)
30 l/min
(8 gpm)
26.5 l/min
(7 gpm)
22.7 l/min
(6 gpm)
18.9 l/min
(5 gpm)

Greenlee Textron/Filial de Textron Inc. 74455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
Bomba Sumergible H4665A/42191
Especificaciones (cont.)
Fuente de energía hidráulica
Tipo de sistema hidráulico........................... Circuito abierto –Circuito cerrado
Gasto
Mínimo .............................................................................................. 19 l/min
Recomendado ........................................................................... 19 - 30 l/min
Máximo .............................................................................................. 30 l/min
Filtración ........................................................................ 10 micrones (régimen)
Ajuste de la presión de seguridad .......................................................... 138 bar
Contrapresión (máxima)* ..................................................................... 13,8 bar
* 13,8 bar es la contrapresión máxima acordada bajo las normas de la HTMA
( Hydraulic Tool Manufacturers Association o Asociación de Fabricantes de
Herramientas Hidráulicas). La herramienta Fairmont funcionaráde manera
satisfactoria según estas normas.
1. La temperatura máxima del líquido para herramientas hidráulicas no
debe exceder 60°C. Es indispensable contar con suficiente capacidad de
enfriamiento del aceite, a fin de controlar la temperatura del líquido para
herramientas hidráulicas.
2. El flujo de dicho líquido no debe exceder 30 l/min. Instale un medidor de
flujo en la línea de retorno para medir la velocidad del gasto hidráulico
antes de utilizar la herramienta.
3. El ajuste de la válvula de presión de seguridad no debe sobrepasar
138 bar al flujo máximo de su herramienta. Localice la válvula de presión
de seguridad en el circuito de suministro para limitar un exceso de
presión hidráulica a la herramienta.
Diagrama hidráulico
No exceda los máximos especificados a continuación para la fuente
de potencia hidráulica:
•Gasto hidráulico: 30 l/min.
•Presión de seguridad: 138 bar.
•Contrapresión: 13,8 bar.
De no observarse esta advertencia pueden sufrirse graves lesiones o
incluso la muerte.
Líquidos recomendados para aparatos hidráulicos
Utilice un líquido para aparatos hidráulicos, sin detergente, con base de
petróleo y que cumpla con las siguientes especificaciones de la HTMA.
S.U.S @:
38°C................................................................................................ 140 a 225
99°C ............................................................................................... 40 mínimo
Punto de inflamación ................................................................... 170°C mínimo
Punto de temperatura de descongelación ................................... -34°C mínimo
FILTRO
(10 MICRONES)
ENFRIADOR
VÁLVULA DE PRESIÓN DE
SEGURIDAD
138 BAR
(2000 PSI)
VÁLVULA DE
CONTROL MEDIDOR DE FLUJO
T
PHERRAMIENTA
TANQUE
BOMBA
FUENTE DE ENERGÍA

Greenlee Textron / Filiale de Textron Inc. 8
Pompe submersible H4665A/42191
4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
Spécifications
H4665A
Type de système hydraulique ............................. Centre ouvert ou centre fermé
Orifice de pression hydraulique ........................................ 9/16–18 femelle SAE
Orifice de retour hydraulique .............................................. 3/4–16 femelle SAE
Débit .......................................................... Voir le graphique des performances
Masse/poids ............................................................................................ 4,54 kg
Largeur (Diamètre) ................................................................................ 178 mm
Hauteur (avec la poignée) ......................................................................318 mm
Filtre d’admission (crépine)
Hauteur .............................................................................................66,7 mm
Diamètre ............................................................................................ 143 mm
Ouvertures ........................................................................................9,53 mm
Orifice d’entrée de la pompe .................................................................49,2 mm
Orifice d’évacuation de la pompe ........................................... 2 po femelle NPT
Enregistrement des achats
Dès réception de cet outil, veuillez inscrire les informations suivantes :
NUMÉRO DE SÉRIE : _______________ DATE D’ACHAT : ______________
LIEU D’ACHAT : ________________________________________________
Un code dateur est inscrit après le numéro de série. Il est composéde deux
caractères alphabétiques permettant d’identifier l’année et le mois de
fabrication de la façon suivante :
Année Code Mois Code
1998 Q Jan A
1999 R FévB
2000 S Mars C
2001 T Avril D
2002 V Mai E
2003 W Juin F
2004 X Juil G
2005 Y AoûtH
2006 Z Sept J
2007 A Oct K
2008 B Nov L
2009 C DécM
Dessein
Grâce àce manuel, tous les employés peuvent se familiariser avec les
caractéristiques et les pièces de la pompe submersible H4665A (42191),
code de série FTY. Il doit donc rester àleur disposition.
Vous pouvez recevoir des exemplaires gratuits de ce manuel sur
simple demande.
Autres publications
Propriétaires/utilisateurs de l’outil :
Manuel d’utilisation : publication 999 2815.9
Norme SAE J1273 (Tuyau et assemblages de tuyaux) : publication 999 3032.3
Centres de service après-vente agréés Fairmont :
Manuel de entretien : publication 999 1606.1
CONSERVEZ CE MANUEL
Graphique des performances - H4665A
0
0
Débit d’évacuation de la pompe
l/min (gpm)
755
(200) 850 (225)
660
(175) 945 (250)
565
(150) 1040 (275)
470
(125)
375
(100)
280
(75)
185
(50)
90
(25)
3 m (10 ft)
6 m (20 ft)
9 m (30 ft)
12 m (40 ft)
15 m (50 ft)
18 m (60 ft)
21 m (70 ft)
27 m (90 ft)
Charge hydraulique totale d’évacuation
1135
(300)
39 m (130 ft)
24 m (80 ft)
30 m (100 ft)
33 m (110 ft)
36 m (120 ft)
42 m (140 ft)
30 l/min
(8 gpm)
26.5 l/min
(7 gpm)
22.7 l/min
(6 gpm)
18.9 l/min
(5 gpm)

Greenlee Textron / Filiale de Textron Inc. 94455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
Pompe submersible H4665A/42191
Spécifications (suite)
Source d’alimentation hydraulique
Type de système hydraulique ............................. Centre ouvert ou centre fermé
Débit
Minimum ........................................................................................... 19 l/min
Recommandé............................................................................ 19 - 30 l/min
Maximum........................................................................................... 30 l/min
Filtration ........................................................................... 10 microns (nominal)
Réglage de la décharge de pression ..................................................... 138 bars
Contre-pression (maximale)* .............................................................. 13,8 bars
* 13,8 bars est la contre-pression standard maximale acceptée par la HTMA
(Hydraulic Tool Manufacturers Association - Association des fabricants
d’outils hydrauliques). L’outil de Fairmont fonctionne parfaitement avec
cette contre-pression.
1. La température maximale du fluide hydraulique ne doit pas dépasser
60 °C. Prévoyez une capacitéde refroidissement de l’huile suffisante afin
que le fluide hydraulique ne chauffe pas trop.
2. Le débit hydraulique ne doit pas dépasser 30 l/min. Avant même d’utiliser
l’outil, installez un débitmètre sur le tuyau de retour afin de mesurer le
débit hydraulique.
3. Le réglage de la soupape de décharge ne doit pas dépasser 138 bars lors
du débit maximum de l’outil. Repérez l’emplacement de la soupape de
décharge au sein du circuit d’alimentation afin que l’outil ne subisse pas
une pression hydraulique excessive.
FILTRE
(10 MICRONS)
REFROIDISSEUR
SOUPAPE DE
DÉCHARGE
138 bars
(2 000 psi)
SOUPAPE DE
CONTROLE DÉBITMÈTRE
T
POUTIL
RÉSERVOIR
POMPE
SOURCE D’ALIMENTATION
Schéma hydraulique
Ne dépassez pas les maxima suivants pour la source d’alimentation
hydraulique :
•Débit hydraulique : 30 l/min
•Limite de pression : 138 bars
•Contre-pression : 13,8 bars
L’inobservation de cet avertissement peut entraîner des blessures
graves, voire mortelles.
Fluides hydrauliques recommandés
Nous vous conseillons d’utiliser n’importe quel fluide hydraulique non-
détersif dérivédu pétrole, qui correspond aux spécifications suivantes ou aux
spécifications de l’association HTMA.
S.U.S à:
38 °C............................................................................................... 140 à225
99 °C...........................................................................................40 minimum
Point d’éclair ............................................................................170 °C minimum
Point d’écoulement .................................................................. -34 °C minimum

Greenlee Textron / Eine Tochterfirma der Textron, Inc. 10
H4665A (42191)Tauchpumpe
4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
Technische Daten
H4665A
Art des hydraulik-Systems...................... offene Mitte oder geschlossene Mitte
Hydraulik-Druckanschluß.............................................. 9/16–18 weibliche-SAE
Hydraulik-Rückflußanschluß............................................ 3/4–16 weibliche-SAE
Ausgabeleistung ....................................................... Siehe die Leistungstabelle
Masse/Gewicht........................................................................................ 4,54 kg
Breite (Durchmesser) ............................................................................178 mm
Höhe (mit Griff)......................................................................................318 mm
Einlaßfilter (-sieb)
Höhe ................................................................................................. 66,7 mm
Durchmesser .....................................................................................143 mm
Öffnungen .........................................................................................9,53 mm
Pumpeneinlaßanschluß.........................................................................49,2 mm
Pumpenablaufanschluß..................................................... 2 Zoll weibliche NPT
Kaufunterlage
Nach Inempfangnahme der Pumpe bitte folgende Eintragung vornehmen:
SERIENNUMMER: __________________ KAUFDATUM: ________________
WO GEKAUFT: __________________________________________________
Der Seriennummer folgt ein Datencode. Der Datencode besteht aus zwei
Buchstaben, die Jahr und Monat der Herstellung folgendermaßen kenntlich
machen:
Jahr Code Monat Code
1998 Q Januar A
1999 R Februar B
2000 S März C
2001 T April D
2002 V Mai E
2003 W Juni F
2004 X Juli G
2005 Y August H
2006 Z September J
2007 A Oktober K
2008 B November L
2009 C Dezember M
Zweck
Diese Anleitung dient dazu, alle Mitarbeiter mit den technischen Daten und
Teilen für die Tauchpumpe des Modells H4665A (42191), Seriencode FTY,
vertraut zu machen. Diese Anleitung allen Mitarbeitern zugänglich machen.
Ersatzanleitungen sind auf Anfrage kostenlos erhältlich.
Andere Herausgaben
Pumpenbesitzer/-benutzer:
Bedienungsanleitung: Herausgabe Nr. 999 2815.9
SAE Norm J1273 (Schläuche und Schlauchbausätze):
Herausgabe Nr. 999 3032.3
Für Fairmont Vertragswerkstätten:
Kundendienst-Handbuch: Herausgabe Nr. 999 1606.1
DIESE ANLEITUNG BITTE AUFBEWAHREN
Leistungstabelle - H4665A
0
0
Pumpenablauffluß
l/min (gpm)
755
(200) 850 (225)
660
(175) 945 (250)
565
(150) 1040 (275)
470
(125)
375
(100)
280
(75)
185
(50)
90
(25)
3 m (10 ft)
6 m (20 ft)
9 m (30 ft)
12 m (40 ft)
15 m (50 ft)
18 m (60 ft)
21 m (70 ft)
27 m (90 ft)
Gesamtablauf-Fallhöhe
1135
(300)
39 m (130 ft)
24 m (80 ft)
30 m (100 ft)
33 m (110 ft)
36 m (120 ft)
42 m (140 ft)
30 l/min
(8 gpm)
26.5 l/min
(7 gpm)
22.7 l/min
(6 gpm)
18.9 l/min
(5 gpm)

Greenlee Textron / Eine Tochterfirma der Textron, Inc. 11 4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
H4665A (42191)Tauchpumpe
Technische Daten (fortgesetzt)
Hydraulik-Stromquelle
Art des hydraulik-Systems...................... offene Mitte oder geschlossene Mitte
Fluß
Mindestfluß...................................................................................... 19 l/min.
Empfohlener Fluß..................................................................... 19 - 30 l/min.
Höchstfluß........................................................................................ 30 l/min.
Filtrierung........................................................................... 10 Mikron (nominal)
Überdruckeinstellung ............................................................................. 138 Bar
Staudruck (zulässiger Höchstwert)* .................................................... 13,8 Bar
* 13,8 Bar ist die unter den Mitgliedern der ”Hydraulic Tool Manufacturers
Association“vereinbarte Norm für den Staudruck. Fairmonts Pumpen
befolgen diese Norm, das heißt, sie funktionieren bei diesem Höchstwert
zufriedenstellend.
1. Die Höchsttemperatur der Hydraulik-Flüssigkeit darf 60°C nicht
überschreiten. Es mufleine zureichende Ölkühlungskapazität vorhanden
sein, um die Temperatur der Hydraulik-Flüssigkeit entsprechend zu
begrenzen.
2. Der Hydraulikflußdarf 30 l/min. nicht überschreiten. Bitte einen
Flußmesser in die Rückflußleitung einbauen, um die Rate des
Hydraulikflusses zu messen, bevor die Pumpe in Betrieb genommen wird.
3. Die Einstellung des Überdruckventils darf 138 Bar während der
Höchstflußrate der Pumpe nicht überschreiten. Das Überdruckventil im
Ansaugkreis finden, um übermäßigen Hydraulikdruck auf die Pumpe zu
verhindern.
Filter
(10 Mikron)
Kühler
Überdruckventil
138 Bar
(2000 psi)
Kontrollventil
Flußmesser
T
PGerät
Reservoir
Pumpe
Stromquelle
Hydraulik-Schaltplan
Die folgenden zulässigen Höchstwerte der Hydraulik-Stromquelle
nicht überschreiten:
•Hydraulikfluß: 30 l/min.
•Überdruck: 138 Bar
•Staudruck: 13,8 Bar
Das Nichtbeachten dieser Warnung kann zu schweren Verletzungen
oder zum Tod führen.
Empfohlene Hydraulik-Flüssigkeiten
Es sollte eine nicht detergene, auf Petroleumbasis hergestellte Hydraulik-
Flüssigkeit verwendet werden, die den folgenden technischen Daten bzw. den
technischen Daten der ”Hydraulic Tool Manufacturers Association“entspricht.
US-Norm @:
38°C ............................................................................................ 140 bis 225
99°C ........................................................................................ mindestens 40
Flammpunkt .......................................................................... mindestens 170°C
Stockpunkt ................................................................................................ -34°C

Greenlee Textron / Sussidiaria della Textron, Inc. 12
H4665A/42191 Motopompa Sommersa
4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
Specifiche
H4665A
Tipo di sistema idraulico ...................................... Centro aperto o centro chiuso
Apertura pressione idraulica ............................................. SAE femmina 9/16–18
Apertura ritorno idraulico ................................................... SAE femmina 3/4–16
Uscita .............................................................. Vedere la tabella delle prestazioni
Massa/Peso ............................................................................................. 4,54 kg
Larghezza (diametro).............................................................................. 178 mm
Altezza (con manico) .............................................................................. 318 mm
Filtro d’entrata (colino)
Altezza ............................................................................................... 66,7 mm
Diametro ............................................................................................ 143 mm
Aperture ............................................................................................ 9,53 mm
Apertura ingresso pompa ...................................................................... 49,2 mm
Apertura scarico pompa ............................................................. NPT femmina 2"
Dati sull’acquisto
Al momento dell’acquisto della pompa, annotare i seguenti dati:
NUMERO DI SERIE: ________________ DATA D’ACQUISTO: ____________
PUNTO DI ACQUISTO: ___________________________________________
Dopo il numero di serie segue un codice della data. Il codice della data
consiste di due caratteri alfabetici che identificano l’anno ed il mese di
fabbricazione:
Anno Codice Mese Codice
1998 Q Gen. A
1999 R Feb. B
2000 S Mar. C
2001 T Apr. D
2002 V Mag. E
2003 W Giu. F
2004 X Lug. G
2005 Y Ago. H
2006 Z Set. J
2007 A Ott. K
2008 B Nov. L
2009 C Dic. M
Finalità
Questo manuale ha lo scopo di portare a conoscenza di tutto il personale le
caratteristiche tecniche e le parti della motopompa sommersa H4665A
(42191), codice seriale FTY. Tenere questo manuale a disposizione di tutto
il personale.
Altre copie di questo manuale sono disponibili gratuitamente su richiesta.
Altre pubblicazioni
Proprietario/Utente della pompa:
Manuale operativo: Pubblicazione 999 2815.9
Standard SAE J1273 (Tubo flessibile e gruppo del tubo):
Pubblicazione 999 3032.3
Centri di servizio autorizzati Fairmont:
Manuale di istruzione per la manutenzione: Pubblicazione 999 1606.1
CONSERVARE QUESTO MANUALE
Tabella delle prestazioni - H4665A
0
0
Flusso di scarico della pompa
l/min (gpm)
755
(200) 850 (225)
660
(175) 945 (250)
565
(150) 1040 (275)
470
(125)
375
(100)
280
(75)
185
(50)
90
(25)
3 m (10 ft)
6 m (20 ft)
9 m (30 ft)
12 m (40 ft)
15 m (50 ft)
18 m (60 ft)
21 m (70 ft)
27 m (90 ft)
Scarico totale Sorgente d’acqua
1135
(300)
39 m (130 ft)
24 m (80 ft)
30 m (100 ft)
33 m (110 ft)
36 m (120 ft)
42 m (140 ft)
30 l/min
(8 gpm)
26.5 l/min
(7 gpm)
22.7 l/min
(6 gpm)
18.9 l/min
(5 gpm)

Greenlee Textron / Sussidiaria della Textron, Inc. 13 4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
H4665A/42191 Motopompa Sommersa
Specifiche (continuazione)
Sorgente della potenza idraulica
Tipo di sistema idraulico ...................................... Centro aperto o centro chiuso
Flusso
Minimo............................................................................................... 19 l/min
Consigliato .................................................................................. 19 - 30 l/min
Massimo ............................................................................................ 30 l/min
Filtrazione ............................................................................................ 10 micron
Valore limitazione pressione: ................................................................... 138 bar
Contropressione (massima)* ................................................................. 13,8 bar
* 13,8 bar èla contropressione massima concordata dalla HTMA
(Associazione dei produttori di utensili idraulici). L’unitàFairmont
funzioneràin modo soddisfacente a questo standard.
1. La temperatura massima dell’olio idraulico non deve superare i 60°C. Per
limitare la temperatura dell’olio idraulico ènecessaria una sufficiente
capacitàdi raffreddamento dell’olio.
2. Il flusso idraulico non deve superare 30 l/min. Prima di usare l’utensile,
installare un flussometro nella linea di ritorno per misurare la velocitàdel
flusso idraulico.
3. La valvola limitatrice della pressione deve essere regolata su un valore
non superiore a 138 bar al flusso massimo dell’utensile. Ubicare la
valvola limitatrice della pressione nel circuito di alimentazione per limitare
l’eccesso di pressione idraulica sull’utensile.
FILTRO
(10 MICRON)
REFRIGERANTE
VALVOLA LIMITATRICE
DELLA
PRESSIONE
138 Bar
(2000 psi)
VALVOLA DI
CONTROLLO FLUSSOMETRO
T
PUTENSILE
SERBATOIO
POMPA
SORGENTE DELLA POTENZA
Schema del circuito idraulico
Non superare i seguenti valori massimi della sorgente della
potenza idraulica:
•Flusso idraulico: 30 l/min
•Limitazione della pressione: 138 bar
•Contropressione: 13,8 bar
L’inosservanza dei suddetti limiti puòcausare gravi infortuni alla
persona o la morte.
Oli idraulici raccomandati
Usare un qualsiasi olio idraulico non detergente a base di petrolio che soddisfi
le specifiche seguenti o le specifiche HTMA.
S.U.S a:
38°C ........................................................................................... da 140 a 225
99°C ............................................................................................... 40 minimo
Punto di infiammabilità................................................................. 170°C minimo
Punto di scorrimento ..................................................................... -34°C minimo

Printed in the U.S.A.
Greenlee Textron / Subsidiary of Textron Inc.
4455 Boeing Drive, Rockford, IL 61109-2988 USA
Customer Service (International): 815/397-7070 • Fax: [phone]
Customer Service (North America): 800/435-0786 • Fax: [phone]
Canada Fax: [phone]
