Grizzly ARM 2434 Lion Operating and installation instructions

Akku-Rasenmäher
Cordless lawn mower
Accu-grasmaaier
Tondeuse à accumulateur
Tosaerba a batteria
Akumulatorowa kosiarka
Aku travní sekačka
Akumuliatorinės vejapjovė
FR
DE
IT
GB
NL
PL
CZ
LT
Originalbetriebsanleitung
Translation of the original instructions for use
Vertaling van de originele gebruiksaanwijzing
Traduction de la notice d’utilisation originale
Traduzione delle istruzioni per l’uso in originale
Tłumaczenie oryginalnej instrukcji obsługi
Překlad originálního návodu k obsluze
Vertimas iš originalių EB atitikties deklaracija
ARM 2434 Lion

2
6
4
3
2
1
11
2
5
14
7
9
12
13
10
8
2
2
3
1
3
2
4a
4c
4d
4b

3
7
7a
8
8a
11
12
14
10
8
3
2
1
5
4
15
17
18
16
K
8b
8a

4
Originalbetriebsanleitung...........................................5
Translation of the original instructions for use......22
Vertaling van de originele gebruiksaanwijzing.......37
Traduction de la notice d’utilisation originale ........54
Traduzione delle istruzioni per l’uso in originale ...71
Tłumaczenie oryginalnej instrukcji obsługi............87
Překlad originálního návodu k obsluze.................104
Vertimas iš originalių eksploatavimo
instrukcijoje ..............................................................119
DE
GB
NL
FR
IT
PL
CZ
LT

DE
5
Inhalt
Lieferumfang......................................... 5
Verwendungszweck.............................. 5
Sicherheitshinweise............................. 6
Bildzeichen auf dem Gerät................. 6
Symbole in der Anleitung ................... 7
Allgemeine Sicherheitshinweise ........ 7
Allgemeine Beschreibung ................. 13
Funktionsbeschreibung.................... 13
Übersicht.......................................... 13
Montage............................................... 13
Unteren Holm montieren:................. 13
Bügelgri󰀨 montieren......................... 14
Grasfangkorb montieren .................. 14
Bedienung........................................... 14
Grasfangkorb einhängen/
abnehmen........................................ 14
Schnitthöhe einstellen...................... 15
Ein- und Ausschalten ...................... 15
Anzeige Ladestatus ......................... 15
Bitte lesen Sie vor der ersten Inbe-
triebnahme die Bedienungsanleitung
aufmerksam durch, um eine falsche
Handhabung zu vermeiden. Bewah-
ren Sie die Anleitung gut auf und ge-
ben Sie sie an jeden nachfolgenden
Benutzer weiter, damit die Informatio-
nen jederzeit zur Verfügung stehen.
Lieferumfang
Nehmen Sie das Gerät vorsichtig aus der
Packung und prüfen Sie, ob die nachfol-
genden Teile vollständig sind:
- Rasenmäher und Bügelgri󰀨
- Unterer Holm
- Grasfangkorb (vierteilig)
- Kabelklemme
- 2 Spannhebel mit Beilagscheiben zur
Holmbefestigung
Ladevorgang.................................... 15
Akku einsetzen/entnehmen.............. 16
Akku auaden .................................. 16
Verbrauchte Akkus ........................... 16
Arbeiten mit dem Rasenmäher ........ 17
Reinigung/Wartung/Lagerung ........... 17
Allgemeine Reinigungs- und
Wartungsarbeiten............................. 17
Messer austauschen........................ 18
Lagerung.......................................... 18
Entsorgung/Umweltschutz................. 18
Ersatzteile............................................ 18
Garantie............................................... 19
Reparatur-Service............................... 19
Technische Daten............................... 19
Fehlersuche ........................................ 21
EG-Konformitätserklärung ............... 136
Explosionszeichnung....................... 145
Grizzly Service-Center ..................... 147
- 2 Spannhebel mit Beilagscheiben, und
Schrauben zur Bügelgri󰀨befestigung
- Akku
- Ladegerät
- Originalbetriebsanleitung
Verwendungszweck
Das Gerät ist nur für das Mähen von
Rasen- und Grasächen im häuslichen
Bereich bestimmt. Das Gerät ist für den
Einsatz im Heimwerkerbereich bestimmt.
Es wurde nicht für den gewerblichen Dau-
ereinsatz konzipiert. Bei gewerblichem
Einsatz erlischt die Garantie
Jede andere Verwendung, die in dieser
Anleitung nicht ausdrücklich zugelassen
wird, kann zu Schäden am Gerät füh-
ren und eine ernsthafte Gefahr für den
Benutzer darstellen. Das Gerät ist zum
Gebrauch durch Erwachsene bestimmt.

DE
6
Kinder sowie Personen, die mit dieser
Anleitung nicht vertraut sind, dürfen das
Gerät nicht benutzen. Die Benutzung des
Gerätes bei Regen oder feuchter Umge-
bung ist verboten. Der Hersteller haftet
nicht für Schäden, die durch bestimmungs-
widrigen Gebrauch oder falsche Bedienung
verursacht wurden.
Sicherheitshinweise
Dieser Abschnitt behandelt die
grundlegenden Sicherheitsvor-
schriften bei der Arbeit mit dem
Akku-Rasenmäher.

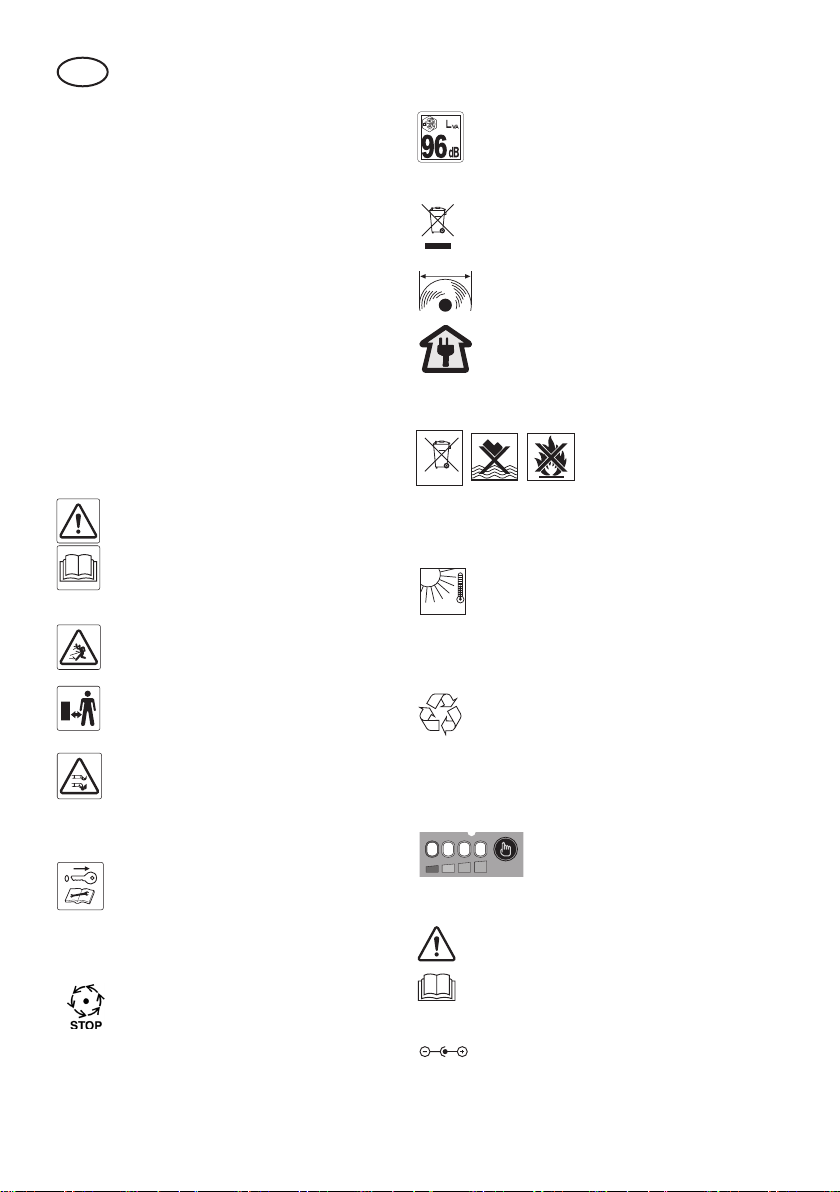

Bildzeichen auf dem Gerät
Achtung!
Lesen Sie die Bedienungs-
anleitung aufmerksam
durch.
Verletzungsgefahr durch
weggeschleuderte Teile.
Umstehende Personen von
dem Mäher fern halten.
Vorsicht - Scharfe Schneid-
messer! Füße und Hände
fernhalten. Verletzungsge-
fahr!
Motor ausschalten und
Kontaktschlüssel ziehen
vor Einstellungs- oder Rei-
nigungsarbeiten.
Achtung!
Nachlauf des Rasenmäher-
messers.
Angabe des Schallleis-
tungspegels LWA in dB.
400 mm
Elektrogeräte gehören
nicht in den Hausmüll.
34 cm
Schnittkreis
Hinweis Kontaktschlüssel
Bildzeichen auf dem Akku
Li-Ion
MAX. 60°C
MAX. 60°C
Werfen Sie den
Akku nicht in den
Hausmüll, ins
Feuer oder ins
Wasser.
MAX. 60°C
Setzen Sie den Akku nicht
über längere Zeit starker
Sonneneinstrahlung aus und
legen Sie ihn nicht auf Heiz-
körpern ab (max. 60°C).
Li-Ion
Geben Sie Akkus an einer
Alt-
batteriesammelstelle ab, wo
sie einer umweltgerechten
Wiederverwertung zugeführt
werden.
Ladezustandsanzeige
Bildzeichen auf dem Ladegerät:
Achtung!
Lesen Sie die Betriebsanlei-
tung aufmerksam durch.
Polung

DE
7
Li-Ion
Das Ladegerät ist nur zur
Verwendung in Räumen ge-
eignet.
Schutzklasse II
Elektrogeräte gehören nicht
in den Hausmüll.
Symbole in der Anleitung
Gefahrenzeichen mit An-
gaben zur Verhütung von
Personen- oder Sachschä-
den.
Gebotszeichen (anstelle des
Ausrufungszeichens ist das
Gebot erläutert) mit Angaben
zur Verhütung von Schäden.
Hinweiszeichen mit Informa-
tionen zum besseren Um-
gang mit dem Gerät.
Allgemeine Sicherheitshin-
weise
Dieses Gerät kann bei un-
sachgemäßem Gebrauch
ernsthafte Verletzungen
verursachen. Um Personen-
und Sachschäden zu ver-
meiden, lesen und beachten
Sie unbedingt die folgenden
Sicherheitshinweise und
machen Sie sich mit allen
Bedienteilen gut vertraut.
Vorbereitung:
• Kinder dürfen nicht mit dem Ge-
rät spielen. Reinigung und Be-
nutzer- Wartung dürfen nicht von
Kindern ohne Beaufsichtigung
durchgeführt werden.
• Erlauben Sie niemals Kindern
oder anderen Personen, die
die Bedienungsanleitung nicht
kennen, das Gerät zu benut-
zen. Örtliche Bestimmungen
können das Mindestalter der
Bedienungsperson festlegen.
• Setzen Sie das Gerät niemals
ein, während Personen, beson-
ders Kinder und Haustiere, in
der Nähe sind.
• Kinder sollen beaufsichtigt wer-
den, um sicherzustellen, dass
sie nicht mit dem Gerät spie-
len.
• Der Bediener oder Nutzer ist
für Unfälle oder Schäden an
anderen Menschen oder deren
Eigentum verantwortlich.
• Überprüfen Sie das Gelände,
auf dem das Gerät eingesetzt
wird und entfernen Sie Steine,
Stöcke, Drähte oder andere
Fremdkörper, die erfasst und
weggeschleudert werden kön-
nen.
• Tragen Sie geeignete Arbeits-
kleidung wie festes Schuhwerk
mit rutschfester Sohle und eine
robuste, lange Hose. Benut-
zen Sie das Gerät nicht, wenn
Sie barfuß gehen oder o󰀨ene
Sandalen tragen. Vermeiden
Sie das Tragen loser Kleidung
oder Kleidung mit hängenden
Schnüren oder Gürteln.
• Führen Sie vor jeder Benutzung
eine Sichtprüfung des Gerätes
durch. Benutzen Sie das Gerät
nicht, wenn Schutzeinrichtungen
(z.B. Prallschutz oder Gras-
fangkorb), Teile der Schneid-
einrichtung oder Bolzen feh-
len, abgenutzt oder beschädigt

DE
8
sind. Zur Vermeidung einer
Unwucht dürfen beschädigte
Werkzeuge und Bolzen nur
satzweise ausgetauscht wer-
den.
• Seien Sie vorsichtig bei Ge-
räten mit mehreren Schneid-
werkzeugen, da die Bewegung
eines Messers zur Rotation der
übrigen Messer führen kann.
• Benutzen Sie nur Ersatz- und
Zubehörteile, die vom Her-
steller geliefert und empfoh-
len werden. Der Einsatz von
Fremdteilen führt zum sofor-
tigen Verlust des Garantiean-
spruches.
Arbeiten mit dem Gerät:
Führen Sie Füße und Hände
beim Arbeiten nicht in die
Nähe oder unter rotierende
Teile. Es besteht Verlet-
zungsgefahr!
Beachten Sie den Lärm-
schutz und örtliche Vor-
schriften. Die Benutzung
des Gerätes kann an be-
stimmten Tagen (z.B. Sonn-
und Feiertagen), während
bestimmter Tageszeiten
(Mittagszeiten, Nachtruhe)
oder in besonderen Gebieten
(z.B. Kurorten, Kliniken etc.)
eingeschränkt oder verboten
sein.
• Schalten Sie den Motor nach
Anweisung ein und nur dann,
wenn Ihre Füße in sicherem
Abstand von den Schneidwerk-
zeugen sind.
• Benutzen Sie das Gerät nicht
bei Regen, bei schlechter Wit-
terung, in feuchter Umgebung
oder an nassem Rasen. Arbei-
ten Sie nur bei Tageslicht oder
guter Beleuchtung.
• Arbeiten Sie mit dem Gerät
nicht, wenn Sie müde oder un-
konzentriert sind oder nach der
Einnahme von Alkohol oder
Tabletten. Legen Sie immer
rechtzeitig eine Arbeitspause
ein. Gehen Sie mit Vernunft an
die Arbeit.
• Achten Sie beim Arbeiten auf
einen sicheren Stand, insbe-
sondere an Hängen. Arbeiten
Sie immer quer zum Hang,
niemals auf- oder abwärts.
Seien Sie besonders vorsich-
tig, wenn Sie die Fahrtrichtung
am Hang ändern. Arbeiten Sie
nicht an übermäßig steilen Hän-
gen.
• Führen Sie das Gerät nur im
Schritttempo. Seien Sie be-
sonders vorsichtig, wenn Sie
das Gerät umkehren, zu sich
heranziehen oder rückwärts
gehen.
• Schalten Sie das Gerät mit
Vorsicht entsprechend den An-
weisungen in dieser Anleitung
ein. Achten Sie auf ausrei-
chenden Abstand der Füße zu
rotierenden Messern.
• Kippen Sie das Gerät nicht
beim Starten, außer wenn dies
beim Anlaufen in hohem Gras
erforderlich ist. In diesem Fall
kippen Sie das Gerät durch
Drücken des Gri󰀨holms so,
dass die Vorderräder des Ge-
räts leicht angehoben werden.

DE
9
Überprüfen Sie immer, dass
sich beide Hände in Arbeits-
stellung benden, bevor das
Gerät wieder auf den Boden
zurückgestellt wird.
• Arbeiten Sie nie ohne Gras-
fangkorb oder Prallschutz. Hal-
ten Sie sich immer entfernt von
der Auswurfö󰀨nung.
• Starten Sie den Motor nicht,
wenn Sie vor dem Auswurf-
schacht stehen.
Achtung Gefahr! Messer
läuft nach. Es besteht Verlet-
zungsgefahr.
• Das Gerät darf nicht angeho-
ben oder transportiert werden,
solange der Motor läuft. Schal-
ten Sie das Gerät ab, wenn es
zum Transport gekippt werden
muss, wenn andere Flächen als
Rasen überquert werden und
wenn das Gerät zu und von den
zu mähenden Flächen gebracht
wird.
• Halten Sie die Grasauswurf-
ö󰀨nung stets sauber und frei.
Entfernen Sie Schnittgut nur im
Stillstand des Gerätes.
• Hinterlassen Sie das Gerät nie
unbeaufsichtigt am Arbeitsplatz.
• Arbeiten Sie nicht mit einem
beschädigten, unvollständigen
oder ohne die Zustimmung des
Herstellers umgebauten Gerät.
Verwenden Sie das Gerät nie
mit beschädigten Schutzein-
richtungen oder Abschirmungen
oder fehlenden Sicherheitsein-
richtungen wie Ablenk- und/oder
Grasfangeinrichtungen.
• Überlasten Sie Ihr Gerät nicht.
Arbeiten Sie nur im angegebe-
nen Leistungsbereich und ändern
Sie nicht die Reglereinstellungen
am Motor. Verwenden Sie keine
leistungsschwachen Maschinen
für schwere Arbeiten. Benutzen
Sie Ihr Gerät nicht für Zwecke,
für die es nicht bestimmt ist.
• Benutzen Sie das Gerät nicht
in der Nähe von entzündbaren
Flüssigkeiten oder Gasen. Bei
Nichtbeachtung besteht Brand-
oder Explosionsgefahr.
• Schalten Sie das Gerät aus, zie-
hen Sie den Sicherheitsschlüs-
sel ab und entnehmen Sie den
Akku. Vergewissern Sie sich,
dass alle beweglichen Teile still
stehen:
- immer, wenn Sie das Gerät
verlassen und wenn es nicht
verwendet wird,
- bevor Sie Blockierungen
lösen oder Verstopfungen im
Auswurfkanal beseitigen,
- bevor Sie das Gerät über-
prüfen, reinigen oder daran
arbeiten,
- wenn ein Fremdkörper ge-
tro󰀨en wurde. Suchen Sie
nach Beschädigungen am
Gerät und führen Sie die
erforderlichen Reparaturen
durch, bevor Sie erneut star-
ten und mit dem Gerät arbei-
ten,
- falls das Gerät anfängt, un-
gewöhnlich stark zu vibrie-
ren, ist eine sofortige Über-
prüfung erfordlich.
- sorgen Sie dafür, dass alle
Muttern, Bolzen und Schrau-
ben fest angezogen sind.

DE
10
- suchen Sie den Mäher nach
eventuellen Beschädigungen
ab.
- führen Sie die erforderlichen
Reparaturen beschädigter
Teile durch
• Bringen Sie Hände oder Füße
niemals in die Nähe oder unter
rotierende Teile. Bei Sichelmä-
hern darf sich nie vor die Gras-
auswurfö󰀨nung gestellt werden.
• Ziehen Sie den Stromkreisun-
terbrecher/Kontaktschlüssel
immer wenn:
- Sie sich vom Gartengerät
entfernen,
- vor dem Beseitigen von Blo-
ckierun-gen,
- wenn Sie das Gartengerät
überprü-fen, reinigen oder an
ihm arbeiten
- nach der Kollision mit einem
Fremdkörper. Überprüfen Sie
das Gerät sofort auf Beschä-
digungen und lassen Sie es
wenn notwendig reparieren,
- wenn das Gartengerät unge-
wöhnlich zu vibrieren beginnt
(unverzüglich prüfen!).
Wartung und Lagerung:
• Achten Sie beim Warten der
Schneidmesser darauf, dass
selbst dann, wenn die Span-
nungsquelle abgeschaltet ist,
die Schneidmesser bewegt
werden können.
• Sorgen Sie dafür, dass alle Mut-
tern, Bolzen und Schrauben fest
angezogen sind und das Gerät
in einem sicheren Arbeitszustand
ist.
• Versuchen Sie nicht, das Gerät
selbst zu reparieren, es sei denn,
Sie besitzen hierfür eine Ausbil-
dung. Sämtliche Arbeiten, die
nicht in dieser Anleitung angege-
ben werden, dürfen nur von uns
ermächtigten Kundendienststel-
len ausgeführt werden.
• Bewahren Sie das Gerät an
einem trockenen Ort und außer-
halb der Reichweite von Kindern
auf.
• Behandeln Sie Ihr Gerät mit
Sorgfalt. Halten Sie die Werkzeu-
ge scharf und sauber, um besser
und sicherer arbeiten zu können.
Befolgen Sie die Wartungsvor-
schriften.
• Tragen Sie Schutzhandschuhe,
wenn Sie die Schneideinrichtung
wechseln.
• Überprüfen Sie die Grasfang-
einrichtung regelmäßig auf
Verschleiß und Verformungen.
Ersetzen Sie aus Sicherheits-
gründen verschlissene oder be-
schädigte Teile. Seien Sie beim
Einstellen der Messer besonders
vorsichtig, damit Ihre Finger nicht
zwischen den rotierenden Mes-
sern und fest stehenden Teilen
der Maschine eingeklemmt wer-
den.
• Überprüfen Sie, dass nur
Ersatzschneidwerkzeuge ver-
wendet werden, die vom Her-
steller zugelassen sind.
Elektrische Sicherheit:
.
• Der Anschlussstecker des La-
degerätes muss in die Steck-
dose passen. Der Stecker
darf in keiner Weise verändert

DE
11
werden. Verwenden Sie keine
Adapterstecker gemeinsam mit
schutzgeerdeten Elektrowerk-
zeugen. Unveränderte Stecker
und passende Steckdosen ver-
ringern das Risiko eines elek-
trischen Schlages.
• Vermeiden Sie Körperkontakt
mit geerdeten Oberächen
wie von Rohren, Heizungen,
Herden und Kühlschränken.
Es besteht ein erhöhtes Risi-
ko durch elektrischen Schlag,
wenn Ihr Körper geerdet ist.
• Halten Sie Elektrowerkzeuge
von Regen oder Nässe fern.
Das Eindringen von Wasser
in ein Elektrowerkzeug erhöht
das Risiko eines elektrischen
Schlages.
Sorgfältiger Umgang mit und
Gebrauch von Akkuwerkzeugen
• Laden Sie die Akkus nur in
Ladegeräten auf, die vom Her-
steller empfohlen werden. Für
ein Ladegerät, das für eine be-
stimmte Art von Akkus geeignet
ist, besteht Brandgefahr, wenn
es mit anderen Akkus verwen-
det wird.
• Verwenden Sie nur die dafür
vorgesehenen Akkus in den
Elektrowerkzeugen. Der Ge-
brauch von anderen Akkus
kann zu Verletzungen und
Brandgefahr führen.
• Halten Sie den nicht benutzten
Akku fern von Büroklammern,
Münzen, Schlüsseln, Nägeln,
Schrauben oder anderen klei-
nen Metallgegenständen, die
eine Überbrückung der Kontakte
verursachen könnten. Ein Kurz-
schluss zwischen den Akkukon-
takten kann Verbrennungen oder
Feuer zur Folge haben.
• Bei falscher Anwendung kann
Flüssigkeit aus dem Akku
austreten. Vermeiden Sie den
Kontakt damit. Bei zufälligem
Kontakt mit Wasser abspülen.
Wenn die Flüssigkeit in die
Augen kommt, nehmen Sie
zusätzlich ärztliche Hilfe in An-
spruch. Austretende Akkuüs-
sigkeit kann zu Hautreizungen
oder Verbrennungen führen.
Spezielle Sicherheitshinweise
für
Akkugeräte
• Stellen Sie sicher, dass das
Gerät ausgeschaltet ist, bevor
Sie den Akku einsetzen. Das
Einsetzen eines Akkus in ein
Elektrowerkzeug, das einge-
schaltet ist, kann zu Unfällen
führen.
• Laden Sie Ihre Batterien nur
im Innenbereich auf, weil das
Ladegerät nur dafür bestimmt
ist. Gefahr durch elektrischen
Schlag.
• Um das Risiko eines elektri-
schen Schlags zu reduzieren,
ziehen Sie den Stecker des
Ladegeräts aus der Steckdose
heraus, bevor Sie es reinigen.
• Setzen Sie den Akku nicht über
längere Zeit starker Sonnenein-
strahlung aus und legen Sie ihn
nicht auf Heizkörpern ab. Hitze
schadet dem Akku und es be-
steht Explosionsgefahr.

DE
12
• Lassen Sie einen erwärmten
Akku vor dem Laden abkühlen.
• Ö󰀨nen Sie den Akku nicht
und vermeiden Sie eine me-
chanische Beschädigung des
Akkus. Es besteht die Gefahr
eines Kurzschlusses und es
können Dämpfe austreten, die
die Atemwege reizen. Sorgen
Sie für Frischluft und nehmen
Sie bei Beschwerden zusätzlich
ärztliche Hilfe in Anspruch.
• Verwenden Sie keine nicht wie-
derauadbaren Batterien. Das
Gerät könnte beschädigt wer-
den.
Richtiger Umgang mit dem Ak-
kuladegerät
• Dieses Gerät kann von Kindern
ab 8 Jahren und darüber sowie
von Personen mit verringerten
physischen, sensorischen oder
mentalen Fähigkeiten oder
Mangel an Erfahrung und Wis-
sen benutzt werden, wenn sie
beaufsichtigt oder bezüglich des
sicheren Gebrauchs des Gerä-
tes unterwiesen wurden und die
daraus resultierenden Gefahren
verstehen. Kinder dürfen nicht
mit dem Gerät spielen. Reini-
gung und Benutzer- Wartung
dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt
werden.
• Verwenden Sie zum Laden
des Akkus ausschließlich das
mitgelieferte Ladegerät. Es be-
steht Brand- und Explosionsge-
fahr.
• Überprüfen Sie vor jeder Be-
nutzung Ladegerät, Kabel und
Stecker und lassen Sie es von
qualiziertem Fachpersonal
und nur mit Original-Ersatztei-
len reparieren. Benutzen Sie
ein defektes Ladegerät nicht
und ö󰀨nen Sie es nicht selbst.
Damit wird sichergestellt, dass
die Sicherheit des Gerätes er-
halten bleibt.
• Achten Sie darauf, dass die
Netzspannung mit den Anga-
ben des Typenschildes auf dem
Ladegerät übereinstimmt. Es
besteht die Gefahr eines elekt-
rischen Schlags.
• Trennen Sie das Ladegerät
vom Netz, bevor Verbindun-
gen zum Elektrowerkzeug
geschlossen oder geö󰀨net
werden. So stellen Sie sicher,
dass Akku und Ladegerät nicht
beschädigt werden.
• Halten Sie das Ladegerät
sauber und fern von Nässe
und Regen. Benutzen Sie das
Ladegerät niemals im Freien.
Durch Verschmutzung und das
Eindringen von Wasser erhöht
sich das Risiko eines elektri-
schen Schlags.
• Das Ladegerät darf nur mit den
zugehörigen Original-Akkus
betrieben werden. Das Laden
von anderen Akkus kann zu
Verletzungen und Brandgefahr
führen.
• Vermeiden Sie mechanische
Beschädigungen des Ladege-
rätes. Sie können zu inneren
Kurzschlüssen führen.
• Das Ladegerät darf nicht auf
brennbarem Untergrund (z.B.
Papier, Textilien) betrieben wer-
den. Es besteht Brandgefahr

DE
13
wegen der beim Laden auftre-
tenden Erwärmung.
• Wenn die Anschlussleitung die-
ses Gerätes beschädigt wird,
muss sie durch den Hersteller
oder seinen Kundendienst oder
eine ähnlich qualizierte Per-
son ersetzt werden, um Gefähr-
dungen zu vermeiden.
• Laden Sie in dem Ladegerät
keine nichtauadbaren Batte-
rien auf. Das Gerät könnte be-
schädigt werden.
Allgemeine
Beschreibung
Funktionsbeschreibung
Der Akku-Rasenmäher besitzt ein parallel
zur Schnittebene sich drehendes Schneid-
werkzeug. Er ist mit einem leistungsstar-
ken Elektromotor, einem robusten Kunst-
sto󰀨gehäuse, einem Sicherheitsschalter,
einem Prallschutz und einem Grasfang-
korb ausgestattet. Zusätzlich ist das Gerät
6-fach höhenverstellbar und hat leichtgän-
gige Räder. Die Funktion der Bedienteile
entnehmen Sie bitte den nachfolgenden
Beschreibungen.

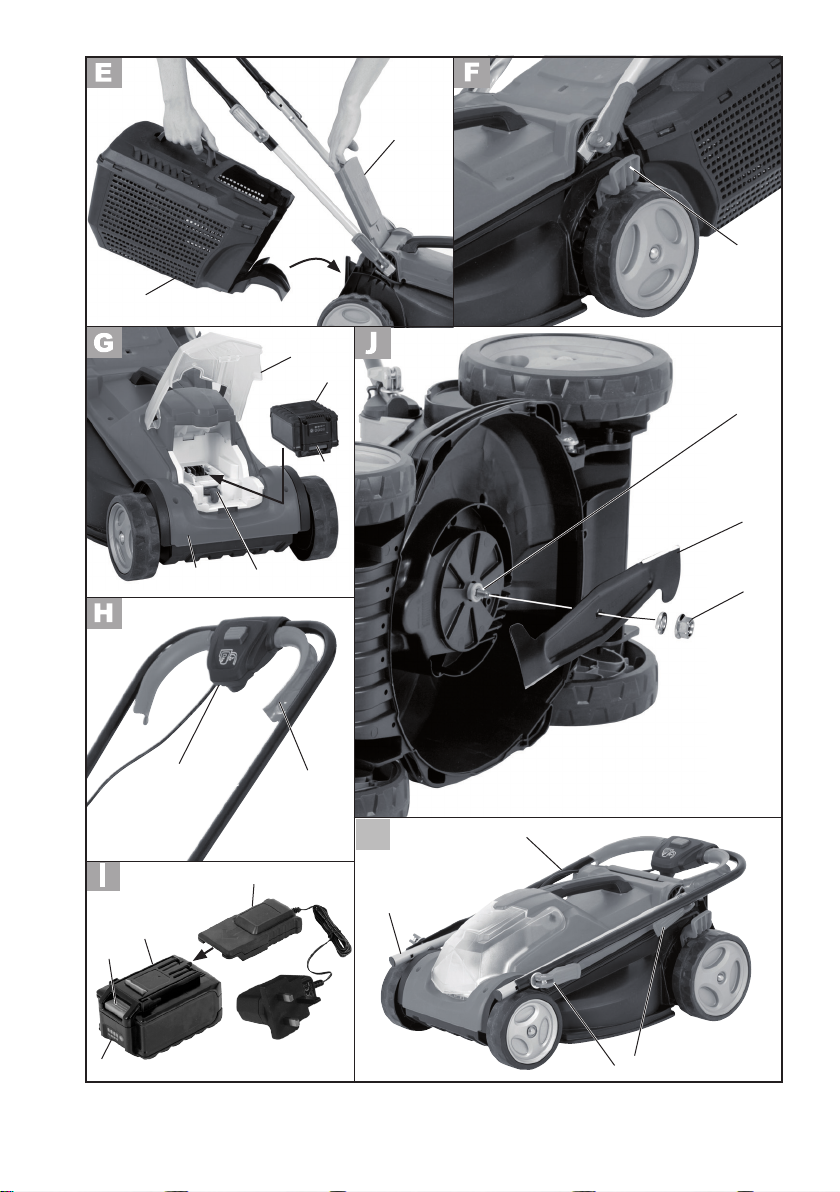

Die Abbildungen für die Bedienung
des Gerätes nden Sie auf den Sei-
ten 2 - 3.
Übersicht
A
1 Bügelgri󰀨
2 Spannhebel
3 Unterer Holm
4 Grasfangkorb
5 Prallschutz
6 Räder
7 Rasenmähergehäuse
8 Akku
9 Kabelhalter
10 Ein-/Ausschalter
11 Kontaktschlüssel
12 Sicherheitsbügel
13 Gerätekabel
14 Schnitthöhenverstellung
Montage
• Tragen Sie Schutzhandschuhe.
• Führen Sie nur Arbeiten aus, die Sie
sich selbst zutrauen.
• Bei Unsicherheiten wenden Sie sich
an einen Fachmann oder direkt an
unseren Service.
Unteren Holm montieren:
A
1. Ziehen Sie die Enden des
unteren Holmes (3) etwas aus-
einander und setzen diese auf
die Schraubgewinde rechts und
links am Gerätegehäuse auf.
Positionieren Sie die beiliegen-
den Unterlegscheiben und dre-
hen Sie die unteren Spannhebel
(2) auf.
2. Verriegeln Sie die Spannhebel
(2), indem Sie diese in Richtung
Holm (3) drücken. Die Spann-
hebel müssen so angezogen
sein und so am Holm anliegen,
dass ein Spannen mit mittlerer
Kraft erfolgen kann. Ansonsten
muss der Spannhebel weiter im
Uhrzeigersinn gedreht werden
oder gegen den Uhrzeigersinn
gelockert werden.

DE
14
3. Klicken Sie die Fangkorbfüh-
rung (4d) in die dafür vorgese-
henen Ausnehmungen des un-
teren Grasfangkorbes (4b) ein
Mit dem Rasenmäher darf nicht
ohne Prallschutz oder Gras-
fangkorb gearbeitet werden. Es
besteht Verletzungsgefahr.
Bedienung
Einstellungen am Mäher dürfen
nur bei abgeschaltetem Motor
und stillstehendem Messer vor-
genommen werden.
Schalten Sie das Gerät aus, zie-
hen Sie den Kontaktschlüssel (11)
und warten Sie den Stillstand des
Messers ab. Es besteht die Gefahr
von Personenschäden.
Grasfangkorb einhängen/
abnehmen
E
1. Zum Einhängen des Grasfang-
korbes (4) heben Sie den Prall-
schutz (5) an und hängen den
Grasfangkorb (4) ein.
2. Klappen Sie den Prallschutz (5)
auf den Grasfangkorb. Er hält
den Grasfangkorb (4) an richti-
ger Position.
3. Zum Abnehmen des Grasfang-
korbes (4) heben Sie den Prall-
schutz (5) an und hängen den
Grasfangkorb (4) aus. Klappen
Sie den Prallschutz (5) an das
Rasenmähergehäuse (7) zurück.
Bügelgriff montieren
C
1. Befestigen Sie den Bügelgri󰀨(1)
mit den beiliegendenSchrauben,
den Unterlegscheiben und den
oberen Spannhebeln (2) rechts
und links am unteren Holm (3).
Es sind zwei Positionen mög-
lich.
2. Drehen Sie die Spannhebel (2)
im Uhrzeigersinn.
3. Verriegeln Sie die Spannhebel
(2), indem Sie diese in Richtung
Holm (3) drücken. Die Spannhe-
bel müssen so am Holm anlie-
gen, dass ein Spannen mittlerer
Kraft erfolgen kann. Ansonsten
muss der Spannhebel weiter im
Uhrzeigersinn gedreht werden
oder gegen den Uhrzeigersinn
gelockert werden.
4. Kabelhalter einklipsen:
Klipsen Sie die Kabelhalter (9)
am unteren Holm ein und xie-
ren Sie damit das Gerätekabel
(13).
Wenn Sie die Spannklemmen lö-
sen, können Sie den Bügelgri󰀨 zur
Aufbewahrung des Gerätes nach
unten klappen.
Grasfangkorb montieren
D
1. Stecken Sie den Gri󰀨 (4c) des
Grasfangkorbs (4) in die Auf-
nahmen auf der Oberseite des
Deckels.(4a) Rasten Sie diesen
fest ein.
2. Rasten Sie das Unterteil (4b)
in die dafür vorgesehenen Aus-
sparungen des oberen Gras-
fangkorbes (4a) ein.

DE
15
Schnitthöhe einstellen
Das Gerät besitzt 6 Positionen zur
Einstellung der Schnitthöhe
70 mm - große Schnitthöhe
60 mm - große Schnitthöhe
50 mm - mittlere Schnitthöhe
40 mm - mittlere Schnitthöhe
30 mm - geringe Schnitthöhe
20 mm - geringe Schnitthöhe
F
1. Greifen Sie den Hebel (14) zur
Schnitthöhenverstellung und
führen Sie ihn an der Rasterung
vorbei auf die gewünschte Ein-
stellung der Schnitthöhe.
Die richtige Schnitthöhe beträgt bei einem
Zierrasen etwa 25 - 45 mm, bei einem
Nutzrasen etwa 45 - 65 mm.
Für den ersten Schnitt in der Sai-
son sollte eine hohe Schnitthöhe
gewählt werden.
Beachten Sie den Lärmschutz und
örtliche Vorschriften.
Ein- und Ausschalten
G
1. Stellen Sie den Mäher auf eine
ebene Fläche.
2. Heben Sie die transparente
Abdeckung (7a) am Gerätege-
häuse an und schieben Sie den
geladenen Akku (8) entlang der
Führungsschiene in das Gerät.
Er rastet hörbar ein.
3. Stecken Sie den Kontaktschlüs-
sel in die dafür vorgesehene
Ö󰀨nung unter dem Akku (11).
4. Achten Sie vor dem Einschalten
darauf, dass das Gerät keine
Gegenstände berührt.
H
5. Zum Einschalten betätigen Sie
den Entriegelungsknopf (10) am
Ein-/Ausschalter und halten die-
sen, während Sie nun den Start-
hebel (12) drücken. Lassen Sie
den Entriegelungsknopf (10) los.
6. Zum Ausschalten lassen Sie
den Starthebel (12) los.
Nach dem Ausschalten des Gerä-
tes dreht sich das Messer noch
für einige Sekunden. Berühren
Sie das laufende Messer nicht.
Es besteht die Gefahr von Per-
sonenschäden.
Anzeige Ladestatus
Drücken Sie den rechten „Press“-Knopf
der Ladezustandsanzeige (siehe Bild
I
8b) um den Batteriestatus zu überprüfen.
Die Anzahl der leuchtenden LED-Lichter
zeigt den Ladezustand der Batterie an.
4 Lichter bedeuten volle Akkuladung,
1 Licht zeigt, dass der Akku geladen wer-
den muss.
Ladevorgang
Setzen Sie den Akku nicht ext-
remen Bedingungen wie Wärme
und Stoß aus. Es besteht Verlet-
zungsgefahr durch auslaufende
Akkuüssigkeit! Spülen Sie bei
Augen- oder Hautkontakt die
betro󰀨enen Stellen mit Wasser
oder Neutralisator und suchen
Sie einen Arzt auf.

DE
16
Laden Sie den Akku nur in tro-
ckenen Räumen auf. Die Außen-
äche des Akkus muss sauber
und trocken sein, bevor Sie das
Ladegerät anschließen. Es be-
steht die Gefahr von Verletzun-
gen durch Stromschlag.
Laden Sie nur mit beiliegendem
Ladegerät auf. Achten Sie darauf,
dass das Gerät nicht länger als
7-9 Stunden ununterbrochen auf-
geladen wird. Der Akku und das
Gerät könnten beschädigt werden
und bei längerer Ladezeit ver-
brauchen Sie unnötig Energie. Bei
Überladung erlischt der Garantie-
anspruch.
• Laden Sie den Akku vor dem ersten
Gebrauch auf. Den Akku nicht mehr-
mals hintereinander kurz auaden.
• Eine wesentlich verkürzte Betriebszeit
trotz Auadung zeigt an, dass der
Akku verbraucht ist und ersetzt wer-
den muss. Verwenden Sie nur einen
Original-Akku, den Sie über den Kun-
dendienst beziehen können.
• Beachten Sie in jedem Falle die je-
weils gültigen Sicherheitshinweise so-
wie Bestimmungen und Hinweise zum
Umweltschutz.
• Defekte, die aus unsachgemäßer
Handhabung resultieren, unterliegen
nicht der Garantie.
Akku einsetzen/entnehmen
Schalten Sie das Gerät aus,
ziehen Sie den Kontaktschlüssel
(11) und warten Sie den Stillstand
des Messers ab. Es besteht die
Gefahr von Personenschäden.
G
1. Zum Einsetzen des Akkus (8) in
das Gerät, schieben Sie den Akku
entlang der Führungsschiene in
das Gerät. Er rastet hörbar ein.
2. Zum Herausnehmen des Akkus
(8) aus dem Gerät drücken Sie
die Entriegelungstaste (8a) am
Akku und ziehen den Akku her-
aus.
Akku auaden
Lassen Sie einen frisch entladenen
Akku (8) ca. 15 Minuten abkühlen,
bevor Sie ihn in das Ladegerät
(15) einsetzen.
I
1. Nehmen Sie gegebenenfalls
den Akku (8) aus dem Gerät.
2. Schieben Sie den Akku (8) auf
das Ladegerät (15). Er rastet
hörbar ein.
3. Schließen Sie das Ladegerät
(15) an eine Steckdose an.
4. Nach erfolgtem Ladevorgang
trennen Sie das Ladegerät (15)
vom Netz.
5. Drücken Sie die Entriegelungs-
tasten (8a) am Akku (8) und
ziehen Sie den Akku aus dem
Ladegerät (15).
Verbrauchte Akkus
• Eine wesentlich verkürzte Betriebszeit
trotz Auadung zeigt an, dass der
Akku verbraucht ist und ersetzt wer-
den muss. Verwenden Sie nur einen
Ersatz-Akku, den Sie über den Kun-
dendienst beziehen können.
• Beachten Sie in jedem Falle die je-
weils gültigen Sicherheitshinweise so-
wie Bestimmungen und Hinweise zum
Umweltschutz (siehe „Entsorgung/
Umweltschutz“).

DE
17
Arbeiten mit dem Rasenmäher
Regelmäßiges Mähen regt die Graspan-
ze zu einer verstärkten Blattbildung an,
lässt aber gleichzeitig Unkrautpanzen
absterben. Daher wird der Rasen nach je-
dem Mähvorgang dichter und es entsteht
ein gleichmäßig belastbarer Rasen.
Der erste Schnitt erfolgt ab etwa April bei
einer Aufwuchshöhe von 70 - 80 mm. In
der Hauptvegetationszeit wird der Rasen
mindestens einmal pro Woche gemäht.
• Führen Sie das Gerät im Schritttempo
in möglichst geraden Bahnen. Für ein
lückenloses Mähen sollten sich die
Bahnen immer um wenige Zentimeter
überlappen.
• Stellen Sie die Schnitthöhe so ein, dass
das Gerät nicht überlastet wird. Andern-
falls kann der Motor beschädigt werden.
• Arbeiten Sie an Hängen immer quer
zum Hang. Seien Sie besonders
vorsichtig beim Rückwärtsgehen und
Ziehen des Gerätes.
• Reinigen Sie das Gerät nach jedem
Einsatz wie im Kapitel „Reinigung/
Wartung/Lagerung“ beschrieben.
Nach dem Ausschalten des
Gerätes dreht sich das Messer
noch für einige Sekunden. Be-
rühren Sie das laufende Messer
nicht. Es besteht die Gefahr von
Personenschäden.
Reinigung/Wartung/
Lagerung
Lassen Sie Arbeiten, die nicht
in dieser Anleitung beschrieben
sind, von einer von uns er-
mächtigten Kundendienststelle
durchführen. Verwenden Sie nur
Originalteile.
Tragen Sie beim Umgang mit dem
Messer Handschuhe.
Schalten Sie vor allen Wartungs-
und Reinigungsarbeiten das Gerät
aus, ziehen Sie den Kontaktschlüs-
sel (11) und warten Sie den Still-
stand des Messers ab. Es besteht
die Gefahr von Personenschäden.
Allgemeine Reinigungs- und
Wartungsarbeiten
Spritzen Sie den Rasenmäher
nicht mit Wasser ab. Es besteht
die Gefahr eines elektrischen
Schlages.
• Halten Sie das Gerät stets sauber.
Verwenden Sie zum Reinigen eine
Bürste oder ein Tuch, aber keine Rei-
nigungs- bzw. Lösungsmittel.
• Entfernen Sie nach dem Mähen an-
haftende Panzenreste mit einem
Holz- oder Plastikstück von den
Rädern, den Lüftungsö󰀨nungen, der
Auswurfö󰀨nung und dem Messer-
bereich. Verwenden Sie keine harten
oder spitzen Gegenstände, Sie könn-
ten das Gerät beschädigen.
• Ölen Sie von Zeit zu Zeit die Räder.
• Kontrollieren Sie den Rasenmäher vor
jedem Gebrauch auf o󰀨ensichtliche Män-
gel wie lose, abgenutzte oder beschädig-

DE
18
te Teile. Prüfen Sie den festen Sitz aller
Muttern, Bolzen und Schrauben.
• Überprüfen Sie Abdeckungen und
Schutzeinrichtungen auf Beschädi-
gungen und korrekten Sitz. Tauschen
Sie diese gegebenenfalls aus.
Messer austauschen
Ist das Messer stumpf, so kann es von einer
Fachwerkstätte nachgeschli󰀨en werden. Ist
das Messer beschädigt oder zeigt eine Un-
wucht, so muss es ausgewechselt werden
1. Drehen Sie das Gerät um.
2. Benutzen Sie feste Handschuhe
und halten Sie das Messer (16)
fest. Drehen Sie die Mutter (17)
gegen den Uhrzeigersinn mit
Hilfe eines Schraubenschlüs-
sels von der Motorspindel (18).
3. Bauen Sie das neue Messer (16) in
umgekehrter Reihenfolge wieder
ein. Achten Sie darauf, dass das
Messer (16) richtig positioniert
ist und die Mutter (17) über dem
Sprengring fest angezogen ist.
Lagerung
K
• Bewahren Sie das Gerät trocken
und außerhalb der Reichweite von
Kindern auf.
• Lösen Sie die Spannhebel (2)
und klappen Sie den Bügelgri󰀨 (1)
und unteren Holm (3) zusammen,
damit das Gerät weniger Platz be-
ansprucht. Die Kabel dürfen dabei
nicht eingeklemmt werden.
• Lassen Sie den Motor abküh-
len, bevor Sie das Gerät in ge-
schlossenen Räumen abstellen.
• Umhüllen Sie das Gerät nicht mit
Nylonsäcken, da sich Feuchtig-
keit bilden könnte.
Wir haften nicht für durch unsere Geräte
hervorgerufene Schäden, sofern diese
durch unsachgemäße Reparatur oder
den Einsatz von Nicht-Originalteilen bzw.
durch nicht bestimmungsgemäßen Ge-
brauch verursacht werden.
Entsorgung/
Umweltschutz
Führen Sie Gerät, Zubehör und Verpa-
ckung einer umweltgerechten Wiederver-
wertung zu.
Elektrogeräte gehören nicht in den
Hausmüll.
• Geben Sie das Gerät an einer Verwer-
tungsstelle ab. Die verwendeten Kunst-
sto󰀨- und Metallteile können sortenrein
getrennt werden und so einer Wieder-
verwertung zugeführt werden. Fragen
Sie hierzu unser Service-Center.
• Werfen Sie geschnittenes Gras nicht
in die Mülltonne, sondern führen Sie
es der Kompostierung zu oder ver-
teilen Sie es als Mulchschicht unter
Sträuchern und Bäumen.
• Die Entsorgung Ihrer defekten einge-
sendeten Geräte führen wir kostenlos
durch.
Ersatzteile/Zubehör
Ersatzteile und Zubehör erhalten
Sie unter
www.grizzly-shop.de oder
www.grizzly-service.eu

DE
19
Sollten Sie kein Internet haben, so
wenden Sie sich bitte telefonisch an das
Service-Center (siehe „Grizzly Service-
Center“). Halten Sie die unten genannten
Bestellnummern bereit.
Akku ......................................... 91003390
Ladegerät ................................. 80001085
Ersatzmesser............................ 13700450
Grasfangkorb............................ 91095497
Garantie
• Für dieses Gerät leisten wir 24 Monate
Garantie. Dieses Gerät ist nicht zur
gewerblichen Nutzung geeignet. Bei
gewerblichem Einsatz erlischt die Ga-
rantie.
• Schäden, die auf natürliche Abnutzung,
Überlastung oder unsachgemäße Be-
dienung zurückzuführen sind, bleiben
von der Garantie ausgeschlossen.
Bestimmte Bauteile unterliegen einem
normalen Verschleiß und sind von der
Garantie ausgeschlossen. Insbesonde-
re zählen hierzu: Messer.
• Voraussetzung für Garantieleistungen
ist zudem die Einhaltung der Hinweise
zur Reinigung und Wartung.
• Schäden, die durch Material- oder Her-
stellerfehler entstanden sind, werden
unentgeltlich durch Ersatzlieferung
oder Reparatur beseitigt. Vorausset-
zung ist, dass das Gerät unzerlegt und
mit Kauf- und Garantienachweis an
den Händler zurückgegeben wird.
Reparatur-Service
• Sie können Reparaturen, die nicht der
Garantie unterliegen, gegen Berech-
nung von unserem Service-Center
durchführen lassen. Unser Service-
Center erstellt Ihnen gerne einen Kos-
tenvoranschlag.
Wir können nur Geräte bearbeiten, die
ausreichend verpackt und frankiert ein-
gesandt wurden.
• Achtung: Bitte liefern Sie Ihr Gerät
im Reklamations- oder Servicefall ge-
reinigt und mit einem Hinweis auf den
Defekt an unsere Service-Adresse.
Unfrei - per Sperrgut, Express oder
mit sonstiger Sonderfracht - einge-
schickte Geräte werden nicht ange-
nommen.
• Die Entsorgung Ihrer defekten eingesen-
deten Geräte führen wir kostenlos durch.
Technische Daten
Akku-Rasenmäher......... ARM 2434 Lion
Motorspannung ..................24 V 4,0 Ah
Leerlaufdrehzahl.......................3400 min-1
Messerbreite............................... 340 mm
Schnitthöhe 20 / 30 / 40 / 50 / 60 / 70 mm
Schutzklasse ........................................ I II
Schutzart ...........................................IPX1
Gewicht..........................................18,2 kg
Volumen Grasfangkorb........................32 l
Schalldruckpegel
(LpA)...........................83 dB(A); KpA =3 dB
Schallleistungspegel (LWA)
gemessen................. 94 dB(A); KWA =2 dB
garantiert .................................... 96 dB(A)
Vibration (ah)..............1,4 m/s2; K=1,5 m/s2
Akku (Li-Ion)............................24LB4005
Nennspannung.............................. 24 V
Energie............................................ 86 Wh
Kapazität ......................................... 4,0 Ah

DE
20
Ladezeit........................................ca. 7-9 h
Ladegerät .............. HYCHO 132400500G
Eingangsspannung/
Input ...........100-240 V~, 50-60 Hz, 0,32 A
Ausgangsspannung/
Output...............................24 V 500 mA
Schutzklasse ..................................... II
Schutzart ............................................ IP20
Warnung:
Der Schwingungsemissionswert kann sich
während der tatsächlichen Benutzung des
Elektrowerkzeugs von dem Angabewert un-
terscheiden, abhängig von der Art und Wei-
se, in der das Elektrowerkzeug verwendet
wird. Es besteht die Notwendigkeit, Sicher-
heitsmaßnahmen zum Schutz des Bedie-
ners festzulegen, die auf einer Abschätzung
der Aussetzung während der tatsächlichen
Benutzungsbedingungen beruhen (hierbei
sind alle Anteile des Betriebszyklus zu be-
rücksichtigen, beispielsweise Zeiten, in de-
nen das Elektrowerkzeug abgeschaltet ist,
und solche, in denen es zwar eingeschaltet
ist, aber ohne Belastung läuft).
Lärm- und Vibrationswerte wurden entspre-
chend den in der Konformitätserklärung
genannten Normen und Bestimmungen
ermittelt.
Technische und optische Veränderungen
können im Zuge der Weiterentwicklung
ohne Ankündigung vorgenommen werden.
Alle Maße, Hinweise und Angaben dieser
Betriebsanleitung sind deshalb ohne
Gewähr. Rechtsansprüche, die aufgrund der
Betriebsanleitung gestellt werden, können
daher nicht geltend gemacht werden.
