Grizzly MR 400 Operating and installation instructions

Mähroboter
Robot tondeuse
Robot tagliaerba
Robotmaaier
Robotic mower
Robot koszący
Robotická sekačka na trávu
Vejos pjovimo robotas
Robot cortacésped
Robotická kosačka
Originalbetriebsanleitung
Traduction de la notice d’utilisation originale
Traduzione delle istruzioni per l’uso in originale
Vertaling van de originele gebruiksaanwijzing
Translation of the original instructions for use
Tłumaczenie oryginalnej instrukcji obsługi
Překlad originálního návodu k obsluze
Originalios eksploatavimo instrukcijos vertimas
Traducción del manual de instrucciones original
Preklad originálneho návodu na obsluhu
MR 400
DE
NL
IT
FR
GB
CZ
LT
PL
ES
SK

7
89
1011
2
2
1
1
2
13
1212a 12b
26
25
12
8
12b
1234
5
6
2324
9
13

j
k
lm
3

4
28
27
28
12
6
6
29
27

5
15
16 17
20
19
214
12
4
24
23
31
18
30
5
25
24

6
Originalbetriebsanleitung.............................................7
Traduction de la notice d’utilisation originale ..........27
Traduzione delle istruzioni per l’uso in originale .....46
Vertaling van de originele gebruiksaanwijzing.........64
Translation of the original instructions for use........82
Tłumaczenie oryginalnej instrukcji obsługi..............99
Překlad originálního návodu k obsluze...................119
Originalios eksploatavimo instrukcijos vertimas...136
Traducción del manual de instrucciones original..153
Preklad originálneho návodu na obsluhu...............173
DE
GB
NL
FR
IT
PL
CZ
LT
ES
SK

DE
7
Inhalt
Einleitung .............................................. 7
Bestimmungsgemäße Verwendung.... 7
Allgemeine Beschreibung ................... 8
Lieferumfang ....................................... 8
Funktionsbeschreibung....................... 8
Übersicht............................................. 8
Technische Daten................................. 9
Sicherheitshinweise............................. 9
Symbole und Bildzeichen.................... 9
Allgemeine Sicherheitshinweise.........11
Inbetriebnahme................................... 16
Ladestation platzieren....................... 16
Verlegen des Begrenzungskabels..... 16
Begrenzungskabel und Ladestation
verbinden .......................................... 18
Ein- und Ausschalten ........................ 18
PIN einstellen.................................... 18
PIN vergessen................................... 19
Tägliche Laufzeit einstellen............... 19
Ladevorgang....................................... 20
Akku auaden ................................... 20
LED an der Ladestation .................... 20
Ladezustand des Akkus prüfen......... 20
Arbeitshinweise.................................. 20
Schnitthöhe einstellen....................... 20
Arbeitszyklus manuell unterbrechen/
starten ............................................... 21
Reinigung/Wartung/Lagerung ........... 21
Allgemeine Reinigungs- und
Wartungsarbeiten.............................. 21
Akku austauschen............................. 21
Messer drehen/wechseln .................. 22
Firmware updaten ............................. 22
Lagerung ............................................. 22
Lagerung über Winter ....................... 22
Transport........................................... 22
Entsorgung/Umweltschutz ................ 23
Ersatzteile/Zubehör ............................ 23
Garantie............................................... 24
Reparatur-Service............................... 24
Fehlersuche ........................................ 25
Einleitung
Herzlichen Glückwunsch zum Kauf Ihres
neuen Gerätes. Sie haben sich damit für
ein hochwertiges Gerät entschieden.
Dieses Gerät wurde während der Produk-
tion auf Qualität geprüft und einer End-
kontrolle unterzogen. Die Funktionsfähig-
keit Ihres Gerätes ist somit sichergestellt.
Die Betriebsanleitung ist Bestand-
teil dieses Gerätes. Sie enthält
wichtige Hinweise für Sicherheit,
Gebrauch und Entsorgung. Ma-
chen Sie sich vor der Benutzung
des Gerätes mit allen Bedien- und
Sicherheitshinweisen vertraut.
Benutzen Sie das Gerät nur wie
beschrieben und für die angegebe-
nen Einsatzbereiche. Bewahren Sie
die Betriebsanleitung gut auf und
händigen Sie alle Unterlagen bei
Weitergabe des Gerätes an Dritte
mit aus.
Bestimmungsgemäße
Verwendung
Das Gerät ist nur für das Mähen von
Rasen- und Grasächen im häuslichen
Bereich bestimmt.
Dieses Gerät ist nicht zur gewerblichen
Nutzung geeignet. Bei gewerblichem Ein-
satz erlischt die Garantie.
Jede andere Verwendung, die in dieser
Anleitung nicht ausdrücklich zugelassen
wird, kann zu Schäden am Gerät führen
und eine ernsthafte Gefahr für den Benut-
zer darstellen.
Original EG-Konformitätserklärung..191
Explosionszeichnung.........................201
Grizzly Service-Center ..................... 203

DE
8
Das Gerät ist zum Gebrauch durch Er-
wachsene bestimmt. Kinder sowie Perso-
nen, die mit dieser Anleitung nicht vertraut
sind, dürfen das Gerät nicht benutzen. Die
Benutzung des Gerätes bei Regen oder
feuchter Umgebung ist verboten. Der Her-
steller haftet nicht für Schäden, die durch
bestimmungswidrigen Gebrauch oder fal-
sche Bedienung verursacht wurden.

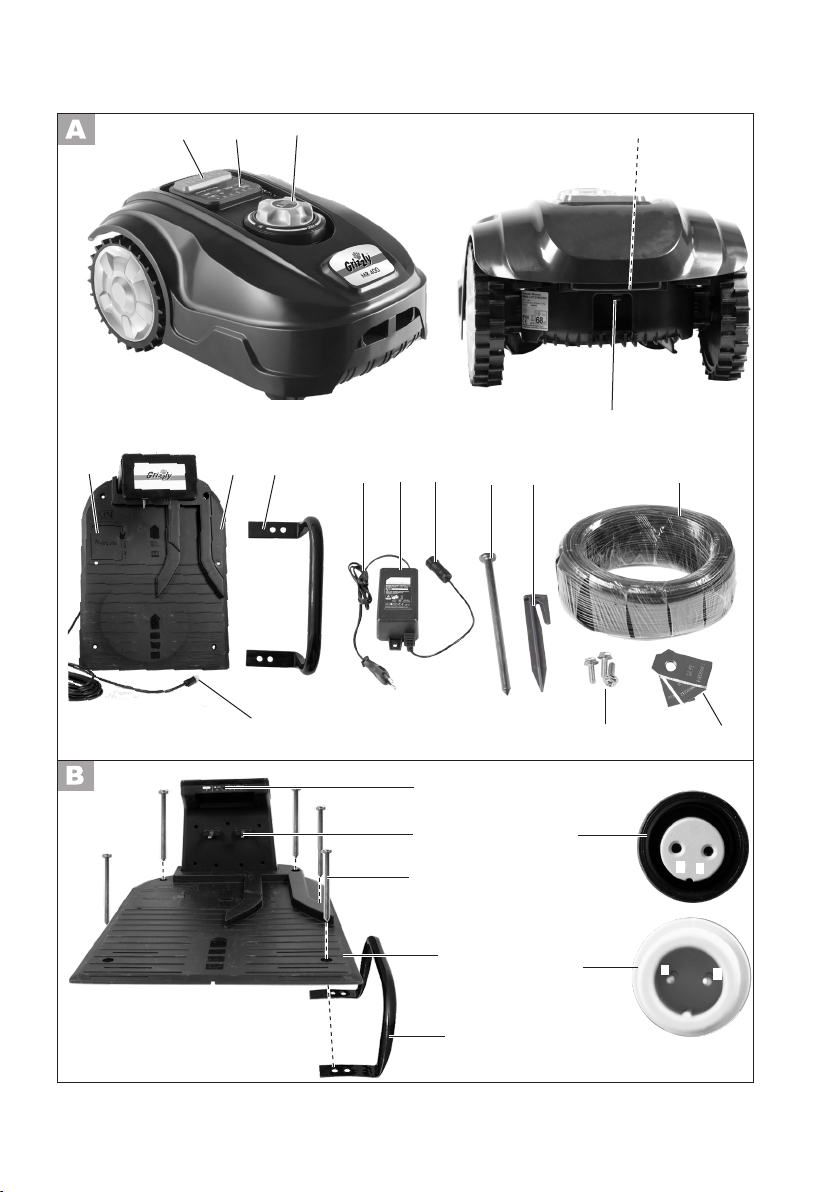

Allgemeine Beschreibung
Die Abbildungen für die Bedienung
des Gerätes nden Sie auf den
Seiten 2 - 5.
Lieferumfang
Nehmen Sie das Gerät vorsichtig aus der
Packung und prüfen Sie, ob die nachfol-
genden Teile vollständig sind:
- Mähroboter
- 100 m Begrenzungskabel
- Ladestation
- Ladegerät
- 5 Befestigungsnägel
- 125 Haken
- Ladestation-Stoßstange
- 3 Messer
- 3 Messerschrauben
- Betriebsanleitung
Funktionsbeschreibung
Der Mähroboter besitzt ein parallel zur
Schnittebene sich drehendes Schneid-
werkzeug. Er ist mit einem leistungs-
starken Elektromotor, einem robusten
Kunststo󰀨gehäuse und einem Sicher-
heitsschalter ausgestattet. Zusätzlich ist
das Gerät stufenlos höhenverstellbar und
hat leichtgängige Räder.
Die Funktion der Bedienteile entnehmen
Sie bitte den nachfolgenden Beschreibun-
gen.

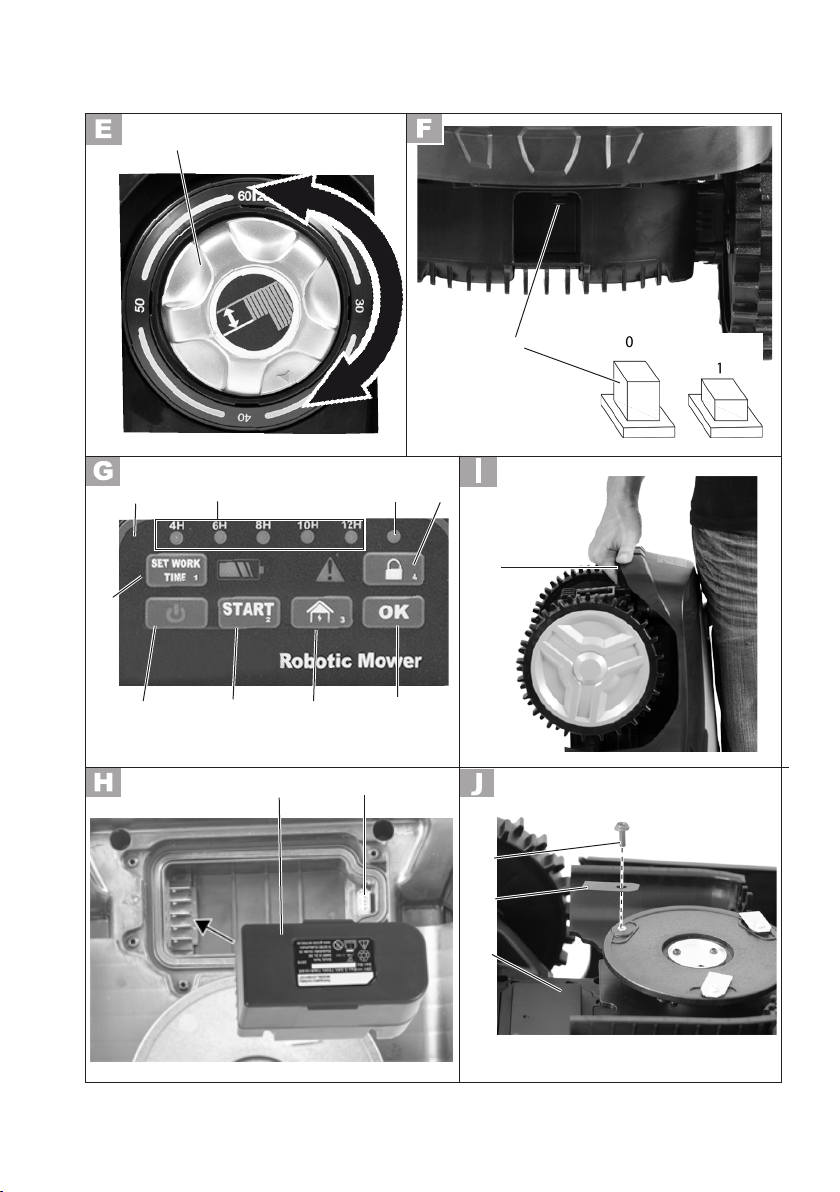

Übersicht
1 Stopp-Taster
2 Bedienfeld
3 Schnitthöhenverstellrad
4 Tragegri󰀨
5 Ein-/Ausschalter
6 Begrenzungskabel
7 Haken
8 Befestigungsnagel
9 Verbindungstecker Ladegerät
10 Ladegerät
11 Netzkabel Ladegerät
12 Ladestation
12a Indikator Arbeitsbereich
12b Ladestation-Stoßstange
13 Verbindungstecker Ladestation
14 Laufzeiteinstellungs-LED
15 Laufzeiteinstellungs-Taste
16 Powertaste
17 Start-Taste
18 Home-Taste
19 OK-Taste
20 Sperr-Taste
21 Akku
22 USB-Port
23 Messer
24 Messerschraube
25 LED
26 Ladezinken
27 Ladebuchse „+“
28 Ladebuchse „S1“
29 Nut

DE
9
Technische Daten
Mähroboter..................................MR 400
Nennleistung.................................28 V
Antriebsgeschwindigkeit..............1,2 km/h
Schutzklasse .................................... III III
Schutzart ...........................................IPX4
Leerlaufdrehzahl.......................3100 min-1
Schnittkreis.................................. 180 mm
Schnitthöhe............................. 20 - 60 mm
Neigung/Steigung..................... 35% (20°)
Gefälle ...................................... 17% (10°)
Anzahl der Messer.................................. 3
max. Arbeitsäche ......................... 400 m2
Gewicht............................................8,2 kg
Durchschn. Laufzeit pro
Akkuladung................................... 60 min*
Empfohlene Arbeitszeit
pro Tag (Std.)* .................................4 Std.
Schalldruckpegel
(LpA).....................48,9 dB(A), KpA= 3 dB
Schallleistungspegel (LWA)
garantiert................................. 66 dB(A)
gemessen......61,5 dB(A), KWA= 1,93 dB
* Die tatsächlich benötigten Zeiten sind
abhängig von Grasart, den Wachstums-
bedingungen, der Luftfeuchtigkeit und der
Ebenheit der Rasenäche.
Akku (Li-Ion)............................DYMA118
Nennspannung .............................28 V
Kapazität......................................... 2,0 Ah
Energie ........................................50,4 Wh
Ladezeit.................................... ca. 1 - 2 h
Ladegerät ................................DYMA129
Eingangsspannung/
Input ......... 100-240 V~, 50/60 Hz, 1,5 A
Ausgangsspannung/
Output .............................28 V ; 1,8 A
Schutzklasse ...................................... II
Schutzart ...........................................IP65
max. Außentemperatur (ta).............. 50 °C
Ladestation .............................DYMA130
Eingangsspannung/
Input ................................28 V ; 1,8 A
Ausgangsspannung/
Output .............................28 V ; 1,7 A
Schutzart ...........................................IPX4
Lärm- und Vibrationswerte wurden ent-
sprechend den in der Konformitätserklä-
rung genannten Normen und Bestimmun-
gen ermittelt.
Sicherheitshinweise
Dieser Abschnitt behandelt die
grundlegenden Sicherheitsvor-
schriften bei der Arbeit mit dem
Mähroboter.

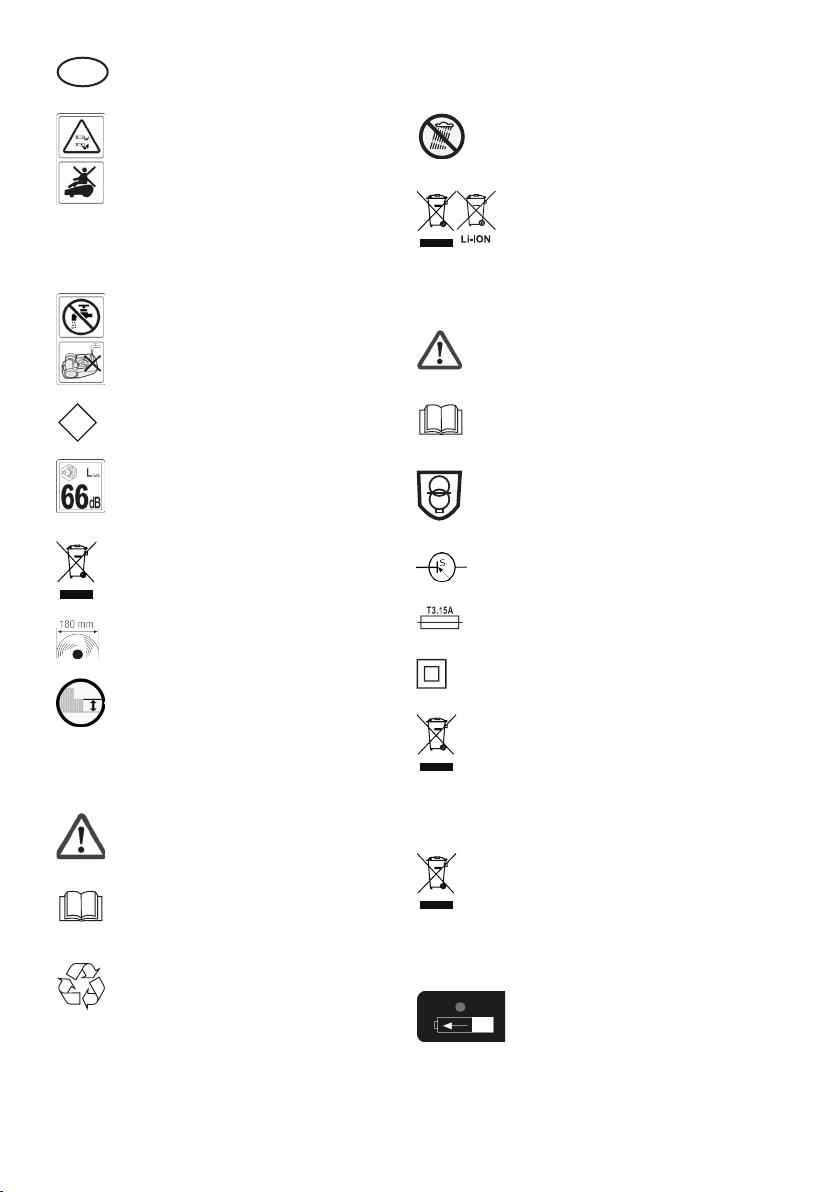

Symbole und Bildzeichen
Bildzeichen auf dem Gerät
Achtung!
Lesen Sie die Betriebsanlei-
tung aufmerksam durch.
Verletzungsgefahr durch
weggeschleuderte Teile.
Umstehende Personen von
dem Mäher fern halten.
Vorsicht - Scharfe Schneid-
messer! Füße und Hände
fernhalten. Verletzungsge-
fahr!
Motor ausschalten vor Ein-
stellungs- oder Reinigungs-
arbeiten.

DE
10
Vorsicht - Scharfe Schneid-
messer! Füße und Hände
fernhalten. Verletzungsge-
fahr!
Setzen Sie sich nicht auf
das Gerät.
Waschen Sie die Unterseite
des Mähroboters nicht mit
ießendem Wasser.
III Schutzklasse III
Angabe des Schallleistungs-
pegels LWA in dB.
Elektrogeräte gehören nicht
in den Hausmüll.
Schnittkreis
Bildzeichen auf dem Schnitt-
höhenverstellrad
Bildzeichen auf dem Akku
Achtung!
Lesen Sie die Betriebsanlei-
tung aufmerksam durch.
Geben Sie Akkus an einer
Altbatteriesammelstelle ab,
wo sie einer umweltgerech-
ten Wiederverwertung zuge-
führt werden.
Achtung! Vor Regen und
Nässe schützen.
Werfen Sie den Akku
nicht in den Hausmüll.
Bildzeichen auf dem Ladegerät
Achtung!
Lesen Sie die Betriebsanlei-
tung aufmerksam durch.
Sicherheitstransformator -
kurzschlussfest
Schaltnetzteil
Gerätesicherung
Schutzklasse II
Elektrogeräte gehören nicht
in den Hausmüll.
Bildzeichen auf der Ladestation
Elektrogeräte gehören nicht
in den Hausmüll.
LED-Anzeige an der Ladestation
leuchtet rot: Akku lädt

DE
11
blinkt grün:
Begrenzungska-
bel beschädigt
oder falsch ver-
bunden
leuchtet grün: Akku voll
geladen
Bildzeichen in der Anleitung
Gefahrenzeichen mit An-
gaben zur Verhütung von
Personen- oder Sachschä-
den.
Gebotszeichen (anstelle
des Ausrufungszeichens
ist das Gebot erläutert) mit
Angaben zur Verhütung von
Schäden.
Hinweiszeichen mit Informa-
tionen zum besseren Um-
gang mit dem Gerät.
Allgemeine
Sicherheitshinweise
Wichtig! Lesen Sie die Be-
triebsanleitung sorgfältig.
Bewahren Sie die Betriebs-
anleitung zum Nachlesen
auf.
Dieses Gerät kann bei un-
sachgemäßem Gebrauch
ernsthafte Verletzungen
verursachen. Um Personen-
und Sachschäden zu ver-
meiden, lesen und beachten
Sie unbedingt die folgenden
Sicherheitshinweise und
machen Sie sich mit allen
Bedienteilen gut vertraut.
Vorbereitung:
• Dieses Gerät ist nicht dafür
bestimmt, durch Personen mit
eingeschränkten physischen,
sensorischen oder geistigen
Fähigkeiten oder mangels Er-
fahrung und/oder mangels Wis-
sen benutzt zu werden; es sei
denn, sie werden durch eine für
ihre Sicherheit zuständige Per-
son beaufsichtigt oder erhalten
von ihr Anweisungen, wie das
Gerät zu benutzen ist.
• Erlauben Sie niemals Kindern
oder anderen Personen, die die
Bedienungsanleitung nicht ken-
nen, das Gerät zu benutzen.
Örtliche Bestimmungen können
das Mindestalter der Bedie-
nungsperson festlegen.
• Der Bediener oder Nutzer ist
für Unfälle oder Schäden an
anderen Menschen oder deren
Eigentum verantwortlich.

DE
12
• Überprüfen Sie das Gelände,
auf dem das Gerät eingesetzt
wird und entfernen Sie Steine,
Stöcke, Drähte oder andere
Fremdkörper.
• Führen Sie vor jeder Benut-
zung eine Sichtprüfung des
Gerätes durch. Benutzen Sie
das Gerät nicht, wenn Schut-
zeinrichtungen (z.B. Prallschutz
oder Grasfangsack), Teile der
Schneideinrichtung oder Bol-
zen fehlen, abgenutzt oder be-
schädigt sind. Zur Vermeidung
einer Unwucht dürfen beschä-
digte Werkzeuge und Bolzen
nur satzweise ausgetauscht
werden.
• Seien Sie vorsichtig bei Ge-
räten mit mehreren Schneid-
werkzeugen, da die Bewegung
eines Messers zur Rotation der
übrigen Messer führen kann.
• Benutzen Sie nur Ersatz- und
Zubehörteile, die vom Herstel-
ler geliefert und empfohlen wer-
den. Der Einsatz von Fremdtei-
len führt zum sofortigen Verlust
des Garantieanspruches.
Arbeiten mit dem Gerät:
Führen Sie Füße und Hände
beim Arbeiten nicht in die
Nähe oder unter rotierende
Teile. Es besteht Verlet-
zungsgefahr!
Beachten Sie den Lärm-
schutz und örtliche Vor-
schriften.
• Schalten Sie den Motor nach
Anweisung ein und nur dann,
wenn Ihre Füße in sicherem
Abstand von den Schneidwerk-
zeugen sind.
• Schalten Sie das Gerät mit Vor-
sicht entsprechend den Anwei-
sungen in dieser Anleitung ein.
Achten Sie auf ausreichenden
Abstand der Füße zu rotieren-
den Messern.
Das Gerät darf nicht angeho-
ben oder transportiert werden,
solange der Motor läuft. Schal-
ten Sie das Gerät ab, wenn es
zum Transport gekippt werden
muss, wenn andere Flächen
als Rasen überquert werden
und wenn das Gerät zu und
von den zu mähenden Flächen
gebracht wird.
• Arbeiten Sie nicht mit einem
beschädigten, unvollständigen
oder ohne die Zustimmung des
Herstellers umgebauten Gerät.
• Überlasten Sie Ihr Gerät nicht.
Arbeiten Sie nur im angege-
benen Leistungsbereich und
ändern Sie nicht die Reglerein-
stellungen am Motor. Verwen-
den Sie keine leistungsschwa-
chen Maschinen für schwere

DE
13
Arbeiten. Benutzen Sie Ihr Ge-
rät nicht für Zwecke, für die es
nicht bestimmt ist.
• Benutzen Sie das Gerät nicht
in der Nähe von entzündbaren
Flüssigkeiten oder Gasen. Bei
Nichtbeachtung besteht Brand-
oder Explosionsgefahr.
• Niemals das Gerät aufheben
oder wegtragen, wenn der Mo-
tor läuft.
Wartung und Lagerung:
• Achten Sie beim Warten der
Schneidmesser darauf, dass
selbst dann, wenn die Span-
nungsquelle abgeschaltet ist,
die Schneidmesser bewegt
werden können.
• Sorgen Sie dafür, dass alle
Muttern, Bolzen und Schrau-
ben fest angezogen sind und
das Gerät in einem sicheren
Arbeitszustand ist.
• Suchen Sie den Mäher nach
eventuellen Beschädigungen
ab.
• Führen Sie die erforderlichen
Reparaturen beschädigter Teile
durch.
• Versuchen Sie nicht, das Ge-
rät selbst zu reparieren, es sei
denn, Sie besitzen hierfür eine
Ausbildung. Sämtliche Arbei-
ten, die nicht in dieser Anlei-
tung angegeben werden, dür-
fen nur von uns ermächtigten
Kundendienststellen ausgeführt
werden.
• Bewahren Sie das Gerät an
einem trockenen Ort und au-
ßerhalb der Reichweite von
Kindern auf.
• Behandeln Sie Ihr Gerät mit
Sorgfalt. Halten Sie die Werk-
zeuge scharf und sauber, um
besser und sicherer arbeiten zu
können. Befolgen Sie die War-
tungsvorschriften.
• Tragen Sie Schutzhandschuhe,
wenn Sie die Schneideinrich-
tung wechseln.
• Ersetzen Sie aus Sicherheits-
gründen verschlissene oder
beschädigte Teile. Seien Sie
beim Einstellen der Messer
besonders vorsichtig, damit
Ihre Finger nicht zwischen den
rotierenden Messern und fest
stehenden Teilen der Maschine
eingeklemmt werden.
• Überprüfen Sie, dass nur Er-
satzschneidwerkzeuge verwen-
det werden, die vom Hersteller
zugelassen sind.
Elektrische Sicherheit:
• Achten Sie darauf, dass die
Netzspannung mit den Anga-
ben des Typenschildes über-
einstimmt.

DE
14
• Vermeiden Sie Körperberüh-
rungen mit geerdeten Teilen
(z.B. Metallzäune, Metallpfos-
ten).
• Halten Sie das Netzkabel beim
Arbeiten von dem Schneid-
werkzeug fern. Die Schneid-
messer können das Netzkabel
beschädigen und zum Berüh-
ren spannungsführender Teile
führen.
• Benutzen Sie das Netzkabel
nicht, um den Stecker aus der
Steckdose zu ziehen. Schützen
Sie das Netzkabel vor Hitze, Öl
und scharfen Kanten.
• Schalten Sie das Gerät aus
und ziehen Sie den Netzste-
cker aus der Steckdose, wenn
das Netzkabel beschädigt ist.
Wenn die Anschlussleitung die-
ses Gerätes beschädigt wird,
muss sie durch den Hersteller
oder seinen Kundendienst
oder eine ähnliche qualizierte
Person ersetzt werden, um Ge-
fährdungen zu vermeiden.
• Verbinden Sie kein beschä-
digtes Netzkabel mit dem
Stromnetz. Berühren Sie kein
beschädigtes Netzkabel, solan-
ge es mit dem Stromnetz ver-
bunden ist. Ein beschädigtes
Netzkabel kann zum Berühren
spannungsführender Teile füh-
ren.
Spezielle Sicherheitshinweise
für Akkugeräte:
• Stellen Sie sicher, dass das
Gerät ausgeschaltet ist, bevor
Sie den Akku einsetzen. Das
Einsetzen eines Akkus in ein
Elektrowerkzeug, das einge-
schaltet ist, kann zu Unfällen
führen.
• Laden Sie Ihre Batterien nur
im Innenbereich auf, weil das
Ladegerät nur dafür bestimmt
ist. Gefahr durch elektrischen
Schlag.
• Um das Risiko eines elektri-
schen Schlags zu reduzieren,
ziehen Sie den Stecker des
Ladegeräts aus der Steckdose
heraus, bevor Sie es reinigen.
• Setzen Sie den Akku nicht über
längere Zeit starker Sonnenein-
strahlung aus und legen Sie ihn
nicht auf Heizkörpern ab. Hitze
schadet dem Akku und es be-
steht Explosionsgefahr.
• Lassen Sie einen erwärmten
Akku vor dem Laden abkühlen.
• Ö󰀨nen Sie den Akku nicht und
vermeiden Sie eine mechani-
sche Beschädigung des Akkus.
Es besteht die Gefahr eines
Kurzschlusses und es können
Dämpfe austreten, die die
Atemwege reizen. Sorgen Sie
für Frischluft und nehmen Sie

DE
15
bei Beschwerden zusätzlich
ärztliche Hilfe in Anspruch.
• Verwenden Sie keine nicht-wie-
derauadbaren Batterien. Das
Gerät könnte beschädigt
werden.
Richtiger Umgang mit dem
Akkuladegerät:
• Dieses Gerät kann von Kindern
ab 8 Jahren und darüber sowie
von Personen mit verringerten
physischen, sensorischen oder
mentalen Fähigkeiten oder
Mangel an Erfahrung und Wis-
sen benutzt werden, wenn sie
beaufsichtigt oder bezüglich
des sicheren Gebrauchs des
Gerätes unterwiesen wurden
und die daraus resultierenden
Gefahren verstehen. Kinder
dürfen nicht mit dem Gerät
spielen. Reinigung und Benut-
zer-Wartung dürfen nicht von
Kindern ohne Beaufsichtigung
durchgeführt werden.
• Verwenden Sie zum Laden
des Akkus ausschließlich das
mitgelieferte Ladegerät. Es be-
steht Brand- und Explosionsge-
fahr.
• Überprüfen Sie vor jeder Be-
nutzung Ladegerät, Kabel und
Stecker und lassen Sie es von
qualiziertem Fachpersonal
und nur mit Original-Ersatztei-
len reparieren. Benutzen Sie
ein defektes Ladegerät nicht
und ö󰀨nen Sie es nicht selbst.
Damit wird sichergestellt, dass
die Sicherheit des Gerätes er-
halten bleibt.
• Achten Sie darauf, dass die
Netzspannung mit den Anga-
ben des Typenschildes auf dem
Ladegerät übereinstimmt. Es
besteht die Gefahr eines elekt-
rischen Schlags.
• Trennen Sie das Ladegerät
vom Netz, bevor Verbindun-
gen zum Elektrowerkzeug
geschlossen oder geö󰀨net
werden. So stellen Sie sicher,
dass Akku und Ladegerät nicht
beschädigt werden.
• Halten Sie das Ladegerät
sauber und fern von Nässe
und Regen. Benutzen Sie das
Ladegerät niemals im Freien.
Durch Verschmutzung und das
Eindringen von Wasser erhöht
sich das Risiko eines elektri-
schen Schlags.
• Das Ladegerät darf nur mit den
zugehörigen Original-Akkus
betrieben werden. Das Laden
von anderen Akkus kann zu
Verletzungen und Brandgefahr
führen.
• Vermeiden Sie mechanische
Beschädigungen des Ladege-

DE
16
rätes. Sie können zu inneren
Kurzschlüssen führen.
• Das Ladegerät darf nicht auf
brennbarem Untergrund (z. B.
Papier, Textilien) betrieben wer-
den. Es besteht Brandgefahr
wegen der beim Laden auftre-
tenden Erwärmung.
• Wenn die Anschlussleitung die-
ses Gerätes beschädigt wird,
muss sie durch den Hersteller
oder seinen Kundendienst
oder eine ähnlich qualizierte
Person ersetzt werden, um Ge-
fährdungen zu vermeiden.
• Laden Sie in dem Ladegerät
keine nichtauadbaren Batte-
rien auf. Das Gerät könnte be-
schädigt werden.
Inbetriebnahme
Überprüfen Sie regelmäßig die Ra-
senäche auf Steine, Äste, Drähte
und Schutt welche Schäden am
Gerät und an den Messern verur-
sachen könnten.
Stellen Sie sicher, dass zwei oder
mehrere verschiedene Mähzonen
von Mährobotern mit ausreichend
Abstand (mind. 2,5 - 3 m) vonein-
ander verlegt sind.
Wenn Mähzonen zu nah aneinan-
der verlegt sind, kann dies zu Stö-
rungen an den Geräten führen.
Ladestation platzieren
1. Wählen Sie für die Ladestation (12)
eine ebene Position nahe einer Steck-
dose mit mindestens 2 m Platz nach
vorn und 1 m nach hinten.
2. Sichern Sie die Ladestation und die
Ladestation-Stoßstange (12b) mit den
Befestigungsnägeln (8).
Die Ladestation-Stoßstange (12b) wird
an der Seite der Ladestation außer-
halb der eingegrenzten Rasenäche
befestigt.
Der Indikator Arbeitsbereich ( 12a)
der Ladestation muss sich innerhalb
der eingegrenzten Rasenäche ben-
den.
3. Verbinden Sie die Ladestation über die
Verbindungsstecker (9+13) mit dem
Ladegerät (10). Achten Sie darauf,
dass die mit „1“ bzw. „2“ markierten
Kontakte der Verbindungsstecker zu-
einanderkommen.
Achten Sie darauf, dass die La-
destation (12) mit ausreichend
Abstand von Teichen, Pools und
Stufen platziert ist.
Es empehlt sich die Ladestation
(12) zu überdachen, um wetterbe-
dingten Schäden vorzubeugen.
Verlegen des
Begrenzungskabels
Bevor Sie den Mähroboter in Betrieb
nehmen können, muss zuvor das Be-
grenzungskabel (6) um die Rasenäche
verlegt werden, die durch den Mähroboter
bearbeitet werden soll.
Dies kann durch folgende Methoden ge-
schehen:

DE
17
- Abstecken der Rasenäche mit den
Haken (7).
- Vergraben des Begrenzungskabels
(6) in den Boden (max. 5 cm tief).
Der Mähroboter überfährt das Be-
grenzungskabel um ca. 20 - 30 cm
bevor er umdreht und sich einen
neuen Weg sucht. Verlegen Sie
das Begrenzungskabel entspre-
chend, um Beschädigungen zu
vermeiden.
Für die erste Zeit empehlt es sich
das Begrenzungskabel (6) mit den
Haken (7) abzustecken, falls zu
einem späteren Zeitpunkt noch
Korrekturen vorgenommen werden
müssen.
• Die Rasenäche muss als ein ge-
schlossener Bereich umgrenzt wer-
den (siehe Bild j).
• Parallel verlaufende Begrenzungska-
bel mit einem Abstand von mindes-
tens 10 cm werden vom Mähroboter
als Hindernis erkannt und umfahren
(siehe Bild k).
• Parallel verlaufende Begrenzungska-
bel mit einem Abstand von 5 mm oder
weniger werden vom Mähroboter
nicht erkannt und überfahren.
• Vermeiden Sie Ecken in einem 90°
Winkel anzulegen. Teilen Sie diese
stattdessen in zwei 45° Winkel (siehe
Bild l).
• Die Sensorik des Mähroboters ist in
der Lage stationäre und feste Hin-
dernisse (Mauern, Gartenmobilar,
etc.) die größer sind als 100 mm zu
erkennen und umfahren. Schützen
Sie empndliche Hindernisse (z. B.
Blumenbeete) auf der Rasenäche mit
dem Begrenzungskabel (6).
• Halten Sie zwischen umgrenzten Hin-
dernissen einen Mindestabstand von
1 m. Umgrenzen Sie Hindernisse die
diesen Mindestabstand nicht halten
können als ein Hindernis (siehe Bild
k).
Stellen Sie sicher, dass sich das
Begrenzungskabel (6) an keiner
Stelle überschneidet. Es kann zu
Störungen und Ausfällen im Be-
trieb des Mähroboters führen.
Bäume
Der Mähroboter erkennt Bäume als nor-
males Hindernis. Allerdings kann es durch
hervorstehende Wurzeln zu Beschädigun-
gen an der Unterseite/den Messern (23)
kommen.
Es empehlt sich Bäume zusätzlich mit
dem Begrenzungskabel (6) zu umgren-
zen.
Steine
• Entfernen Sie kleine Steine (niedriger
als 100 mm) von der Rasenäche. Es
kann zu Beschädigungen am Gerät
und an den Messern (23) kommen.
• Der Mähroboter erkennt Steine (grö-
ßer als 100 mm) als normales Hinder-
nis.
Es empehlt sich Steine zusätzlich mit
dem Begrenzungskabel (6) zu um-
grenzen.
Steigungen/Gefälle
Der Mähroboter ist in der Lage Steigun-
gen von max. 20° (35%) zu befahren.
Das Begrenzungskabel sollte nicht über
Steigungen größer als 20° und Gefälle
größer als 10° (17%) gelegt werden.

DE
18
Stellen Sie sicher, dass Sie zwi-
schen dem Begrenzungskabel (6)
und einem Hindernis an einer Stei-
gung mindestens 30 cm und an
einem Gefälle mindestens 40 cm
Abstand gehalten wird.
Teiche/Pools
Teiche und Pools sollten möglichst vom
Begrenzungskabel (6) umgrenzt werden
oder so konstruiert sein, dass der Mähro-
boter nicht in Wasser eintauchen kann. Es
kann zu schweren elektrischen Beschädi-
gungen am Gerät führen.
Pfade/Straßen
Sind Pfade und Straßen ebenerdig mit der
Rasenäche kann der Mähroboter diese
problemlos überqueren.
Bestehen Höhenunterschiede zwischen
Rasenäche und Pfad/Straße grenzen Sie
den Pfad/Straße mit einem Sicherheitsab-
stand von ca. 40 cm ab.
Schmale Passagen
Schmale Passagen auf der umgrenzten
Rasenäche sollten mindestens 1,2 m
breit sein und höchstens 8 m lang (siehe
Bild m).
Begrenzungskabel und
Ladestation verbinden
1. Isolieren Sie ca. 10-15 mm an beiden
Enden des Begrenzungskabels (6)
mithilfe einer Abisolierzange ab.
2. Verbinden Sie das nach hinten weg-
laufende Kabelende des Begren-
zungskabels (6) mit der „S1“ markier-
ten Kontaktbuchse (28).
3. Führen Sie das andere Kabelende des
Begrenzungskabels (6) durch die Nut
(29) unter der Ladestation (12) durch.
4. Verbinden Sie dieses Kabelende mit
der „+“ markierten Kontaktbuchse
(27).
5. Prüfen Sie die LED (25) an der La-
destation.
Leuchtet die LED (25) dauerhaft grün
ist das Begrenzungskabel (6) korrekt
mit der Ladestation (12) verbunden.
Geben Sie dem Begrenzungskabel
(6) beim Verlegen einen Meter
extra um Platz für Korrekturen zu
lassen.
Legen Sie „überstehende“ Reste
des Begrenzungskabels nicht
zusammen. Es kann zu Störun-
gen und Ausfällen im Betrieb des
Mähroboters führen.
Ein- und Ausschalten
Mähroboter einschalten
1. Drücken Sie den Ein-/Ausschalter (5)
an der Unterseite des Mähroboters
(Position „1“).
2. Drücken Sie die Powertaste (16) am
Bedienfeld.
Mähroboter ausschalten
3. Drücken Sie den Ein-/Ausschalter (5)
an der Unterseite des Mähroboters
(Position „0“).
PIN einstellen
1. Entsperren Sie das Bedienfeld (2) mit
dem PIN (werkseitig: Die „1-2-3-4“
markierten Tasten in numerischer Rei-
henfolge drücken).

DE
19
2. Drücken Sie gleichzeitig die OK-Taste
(19) und die Sperr-Taste (20).
Die Sperr-LED (30) blinkt rot/grün.
3. Geben Sie einen neuen 4-stelligen
PIN über die „1-2-3-4“ markierten Tas-
ten ein.
4. Bestätigen Sie den neuen PIN mit der
OK-Taste (19).
Der Mähroboter piept zur Bestätigung.
PIN vergessen
1. Ö󰀨nen Sie das Akkufach ( 31) an
der Unterseite des Gerätes.
2. Entnehmen Sie den Akku ( 21) aus
dem Gerät.
3. Verbinden Sie ein leeres USB-Spei-
chergerät (USB-Stick; nicht im Liefer-
umfang enthalten) über den USB-Port
(22) mit dem Mähroboter.
4. Setzen Sie den Akku ( 21) wieder
ein.
5. Drücken Sie den Ein-/Ausschalter
(5) an der Unterseite des Mährobo-
ters (Position „1“; siehe Bild ).
6. Drücken Sie gleichzeitig die Powertas-
te (16) und die OK-Taste (19) auf dem
Bedienfeld (2)
Alle Anzeigen auf dem Bedienfeld (2)
leuchten auf.
7. Drücken Sie die Laufzeiteinstel-
lungs-Taste (15).
8. Entnehmen Sie das USB-Speicherge-
rät aus dem Mähroboter.
9. Verbinden Sie das USB-Speichergerät
mit einem Computer.
10. Entnehmen Sie den Entsperr-Code
der sich in der .txt-Datei auf dem
USB-Speichergerät bendet.
11. Geben Sie den Entsperr-Code an
unser Service-Center (siehe „Grizzly
Service-Center“) weiter, um Ihre neue
PIN zu erhalten.
Tägliche Laufzeit
einstellen
1. Stoppen Sie ggf. den Mähroboter
(siehe „Arbeitszyklus manuell unter-
brechen/starten“).
2. Entsperren Sie das Bedienfeld (2)
mit dem PIN (werkseitig: Die„1-2-3-4“
markierten Tasten in numerischer Rei-
henfolge drücken).
3. Bestätigen Sie mit der OK-Taste (19).
4. Drücken Sie die Arbeitszeiteinstel-
lungs-Taste (15), um den Mähroboter
auf die gewünschte tägliche Arbeits-
zeit umzustellen.
Die gewählte Arbeitszeit wird durch die
Arbeitszeit-LED‘s (14) signalisiert.
5. Bestätigen Sie mit der OK-Taste (19).
Der Mähroboter piept zweimal zur Be-
stätigung.
6. Drücken Sie die Sperr-Taste (20), um
das Bedienfeld (2) wieder zu sperren.
Der Mähroboter beginnt seinen täglichen
Arbeitszyklus immer zu der Uhrzeit, an
welcher er zum ersten Mal in Betrieb ge-
nommen wurde.
Beachten Sie, dass die benötigte
Arbeitszeit des Mähroboters von
Ladepausen und der Bescha󰀨en-
heit der Rasenäche beeinusst
wird.
Der Sperrzustand des Bedienfelds (2)
lässt sich anhand der Sperr-LED (30)
feststellen.
LED leuchtet grün: Das Bedienfeld ist
entsperrt.
LED leuchtet rot: Das Bedienfeld ist ge-
sperrt.

DE
20
Ladevorgang
Setzen Sie den Akku nicht ext-
remen Bedingungen wie Wärme
und Stoß aus. Es besteht Verlet-
zungsgefahr durch auslaufende
Akkuüssigkeit! Spülen Sie bei
Augen- oder Hautkontakt die
betro󰀨enen Stellen mit Wasser
oder Neutralisator und suchen
Sie einen Arzt auf.
Laden Sie den Akku nur mit beilie-
gendem Ladegerät auf.
• Laden Sie den Akku vor dem ersten
Gebrauch auf.
• Eine wesentlich verkürzte Betriebszeit
trotz Auadung zeigt an, dass der
Akku verbraucht ist und ersetzt wer-
den muss. Verwenden Sie nur einen
Original-Akku, den Sie über den Kun-
dendienst beziehen können.
• Beachten Sie in jedem Falle die je-
weils gültigen Sicherheitshinweise so-
wie Bestimmungen und Hinweise zum
Umweltschutz.
• Defekte, die aus unsachgemäßer
Handhabung resultieren, unterliegen
nicht der Garantie.
Akku auaden
Der Mähroboter kehrt bei niedrigem
Akkuladestand automatisch zurück zur
Ladestation.
Dies geschieht indem der Mähroboter
das nächstgelegene Begrenzungskabel
ausndig macht und diesem gegen den
Uhrzeigersinn folgt.
LED an der Ladestation
keine Anzeige: Ladestation nicht am
Netzstrom angeschlossen
leuchtet rot: Akku lädt
blinkt grün:
Begrenzungskabel
beschädigt oder
falsch verbunden
leuchtet grün: Akku vollgela-
den
Ladezustand des Akkus prüfen
Sie können den Ladezustand des Mähro-
boters jederzeit an der Batterie-LED am
Bedienfeld (2) überprüfen.
Arbeitshinweise
Regelmäßiges Mähen regt die Graspan-
ze zu einer verstärkten Blattbildung an,
lässt aber gleichzeitig Unkrautpanzen
absterben. Daher wird der Rasen nach je-
dem Mähvorgang dichter und es entsteht
ein gleichmäßig belastbarer Rasen.
Der erste Schnitt erfolgt ab etwa April bei
einer Aufwuchshöhe von 7 - 8 cm. In der
Hauptvegetationszeit wird der Rasen min-
destens einmal pro Woche gemäht.
Schnitthöhe einstellen
Schalten Sie das Gerät aus und
warten Sie den Stillstand des Mes-
sers ab. Es besteht die Gefahr von
Personenschäden.
Stellen Sie das Schnitthöhenverstellrad
(3) auf die gewünschte Schnitthöhe ein.
