Grizzly ERM 1846 GT Operating and installation instructions

ERM 1846 GT
Elektro-Rasenmäher
Electric Lawnmower
Elektrische grasmaaier
Tondeuse électrique
Tosaerba elettrico
Kosiarka elektryczna
Elektrická travní sekačka
Elektrinė vejapjovė
Originalbetriebsanleitung
Translation of the original instructions for use
Vertaling van de originele gebruiksaanwijzing
Traduction de la notice d’utilisation originale
Traduzione delle istruzioni per l’uso in originale
Tłumaczenie oryginalnej instrukcji obsługi
Překlad originálního návodu k obsluze
Originalios eksploatavimo instrukcijos vertimas
DE
GB
NL
FR
IT
PL
CZ
LT

2
14
14a
7
1
2
4
3
6
5
3
3
7
8
9
10
12
11
13
17
14
15
16
20
1
4
18
19
21
23
22
6
6
10 4
4

3
13
4
55
12
24
11
23
25
26
21 22
7
19
17
20
2

4
Originalbetriebsanleitung ...........................................5
Translation of the original instructions for use ......20
Vertaling van de originele gebruiksaanwijzing.......33
Traduction de la notice d’utilisation originale ........48
Traduzione delle istruzioni per l’uso in originale ...64
Tłumaczenie oryginalnej instrukcji obsługi............79
Překlad originálního návodu k obsluze...................95
Originalios eksploatavimo
instrukcijos vertimas...............................................108
DE
GB
NL
FR
IT
PL
CZ
LT

DE
5
Inhalt
Lieferumfang......................................... 5
Verwendungszweck.............................. 5
Allgemeine Beschreibung ................... 6
Übersicht............................................. 6
Funktionsbeschreibung....................... 6
Technische Daten ................................. 7
Sicherheitshinweise............................. 8
Bildzeichen/Aufschriften auf dem
Gerät ................................................... 8
Bildzeichen in der Anleitung................ 8
Allgemeine Sicherheitshinweise.......... 9
Montage............................................... 13
Gri󰀨gestänge montieren.................... 13
Kabelhalter einklipsen....................... 13
Tragegri󰀨 am Grasfangkorb
montieren .......................................... 13
Bedienung........................................... 14
Grasfangkorb einhängen/abnehmen ..14
Mulchkit einsetzen/entfernen ............ 14
Seitenauswurkanal einsetzen/
entfernen........................................... 14
Schnitthöhe einstellen....................... 15
Ein- und Ausschalten ....................... 15
Füllstandsanzeige ............................. 15
Arbeitshinweise................................. 15
Reinigung/Wartung ............................ 16
Allgemeine Reinigungs- und
Wartungsarbeiten.............................. 16
Messer austauschen......................... 17
Lagerung ............................................. 17
Garantie............................................... 17
Ersatzteile/Zubehör ............................ 18
Reparatur-Service............................... 18
Entsorgung/Umweltschutz ................ 18
Fehlersuche ........................................ 19
Original EG-Konformitäts-
erklärung ........................................... 122
Explosionszeichnung....................... 126
Grizzly Service-Center .......................127
Lieferumfang
Nehmen Sie das Gerät vorsichtig aus der
Packung und prüfen Sie, ob die nachfol-
genden Teile vollständig sind. Entsorgen
Sie das Verpackungsmaterial ordnungs-
gemäß.
- Rasenmäher mit Gerätekabel und Bü-
gelgri󰀨
- Unterer Holm
- Grasfangkorb
- Tragegri󰀨 Grasfangkorb
- Mulchkit (bereits montiert)
- Seitenauswurfkanal
- Montagematerial
(4 Sterngri󰀨muttern, 2 kurze und
2 lange Schrauben, 2 Unterlegschei-
ben, 1 Kabelhalter)
- Betriebsanleitung
Verwendungszweck
Das Gerät ist nur für das Mähen von Ra-
sen- und Grasächen im häuslichen Be-
reich bestimmt. Dieses Gerät ist nicht zur
gewerblichen Nutzung geeignet.
Jede andere Verwendung, die in dieser
Anleitung nicht ausdrücklich zugelassen
wird, kann zu Schäden am Gerät führen
und eine ernsthafte Gefahr für den Benut-
zer darstellen.
Der Hersteller haftet nicht für Schäden,
die durch bestimmungswidrigen Gebrauch
oder falsche Bedienung verursacht wur-
den.
Bitte lesen Sie vor der ersten Inbe-
triebnahme die Betriebsanleitung
aufmerksam durch, um eine falsche
Handhabung zu vermeiden. Be-
wahren Sie die Betriebsanleitung
gut auf, damit Ihnen die Informatio-
nen jederzeit zur Verfügung stehen.

DE
6
Allgemeine Beschreibung
Die Abbildungen für die Bedienung
des Gerätes nden Sie auf den
Seiten 2-3.
Übersicht
1 Bügelgri󰀨
2 Starthebel
3 2 Sterngri󰀨muttern, 2 lange
Schrauben und 2 Unterlegschei-
ben zur Bügelgri󰀨montage
4 Unterer Holm
5 Prallschutz
6 2 Sterngri󰀨muttern und 2 kurze
Schrauben zur Montage des
unteren Holms
7 Grasfangkorb
8 Hinterräder
9 Vorderräder
10 Gerätegehäuse
11 Seitenauswurf mit Prallschutz
(nicht sichtbar)
12 Hebel zur Schnitthöhenverstel-
lung
13 Tragegri󰀨 Gerät
14 Tragegri󰀨 Grasfangkorb
15 Kabelhalter
16 Füllstandsanzeige
17 Netzkabel
18 Gerätekabel
19 Entriegelungsknopf
(nicht sichtbar)
20 Kabelzugentlastung
21 Mulchkit (bereits montiert)
22 Sicherungsknopf Mulchkit
23 Seitenauswurfkanal
24 Aufhängung für den Grasfang-
korb
25 Messer
26 Messerschraube
Funktionsbeschreibung
Der Elektro-Rasenmäher besitzt ein parallel
zur Schnittebene sich drehendes Schneid-
werkzeug. Er ist mit einem leistungsstarken
Elektromotor, einem robusten Metallgehäu-
se, einem Sicherheitsschalter und einem
Prallschutz sowie einem Grasfangkorb mit
Füllstandsanzeige ausgestattet.
Zusätzlich ist das Gerät 7-fach höhenver-
stellbar und hat leichtgängige Räder.
Dem Anwender stehen drei Betriebsarten
zur Verfügung: Mähen mit Grasfangkorb,
Mulchmähen oder Mähen mit seitlichem
Grasauswurf.
Die Funktion der Bedienteile entnehmen
Sie bitte den nachfolgenden Beschrei-
bungen.

DE
7
Technische Daten
Elektrorasenmäher.......... ERM 1846 GT
Bemessungsspannung .. 230-240 V~, 50 Hz
Bemessungsaufnahme................. 1800 W
Schutzklasse ......................................II
Schutzart ...........................................IP24
Leerlaufdrehzahl (n) .................3100 min-1
Schnittkreis......................................46 cm
Schnitthöhe............................. 30 - 75 mm
Gewicht..........................................24,1 kg
Volumen Grasfangkorb........................60 l
Schalldruckpegel
(LpA)..........................82,9 dB(A), KpA=3 dB
Schallleistungspegel (LWA)
garantiert................................ 96 dB (A)
gemessen......... 94,6 dB(A), KWA=1,8 dB
Vibration (ah)...........1,89 m/s2, K=1,5 m/s2
Dieses Gerät ist für den Betrieb an einem
Stromversorgungsnetz mit einer Syste-
mimpedanz Zmax am Übergabepunkt
(Hausanschluss) von maximal 0,316 Ohm
vorgesehen.
Der Anwender hat sicherzustellen, dass
das Gerät nur an einem Stromversor-
gungsnetz betrieben wird, das diese An-
forderung erfüllt.
Wenn nötig, kann die Systemimpedanz
beim lokalen Energieversorgungsunter-
nehmen erfragt werden.
Lärm- und Vibrationswerte wurden ent-
sprechend den in der Konformitätser-
klärung genannten Normen und Bestim-
mungen ermittelt.
Der angegebene Schwingungsemissions-
wert ist nach einem genormten Prüfverfah-
ren gemessen worden und kann zum Ver-
gleich eines Elektrowerkzeugs mit einem
anderen verwendet werden.
Der angegebene Schwingungsemissi-
onswert kann auch zu einer einleitenden
Einschätzung der Aussetzung verwendet
werden.
Warnung:
Der Schwingungsemissionswert
kann sich während der tatsäch-
lichen Benutzung des Elektrowerk-
zeugs von dem Angabewert unter-
scheiden, abhängig von der Art und
Weise, in der das Elektrowerkzeug
verwendet wird.
Es besteht die Notwendigkeit, Si-
cherheitsmaßnahmen zum Schutz
des Bedieners festzulegen, die
auf einer Abschätzung der Ausset-
zung während der tatsächlichen
Benutzungsbedingungen beruhen
(hierbei sind alle Anteile des Be-
triebszyklus zu berücksichtigen,
beispielsweise Zeiten, in denen
das Elektrowerkzeug abgeschaltet
ist, und solche, in denen es zwar
eingeschaltet ist, aber ohne Bela-
stung läuft).
Technische und optische Veränderungen
können im Zuge der Weiterentwicklung
ohne Ankündigung vorgenommen wer-
den. Alle Maße, Hinweise und Angaben
dieser Betriebsanleitung sind deshalb
ohne Gewähr. Rechtsansprüche, die auf-
grund der Betriebsanleitung gestellt wer-
den, können daher nicht geltend gemacht
werden.

DE
8
Sicherheitshinweise
Dieser Abschnitt behandelt die
grundlegenden Sicherheitsvor-
schriften bei der Arbeit mit dem
Elektrorasenmäher.

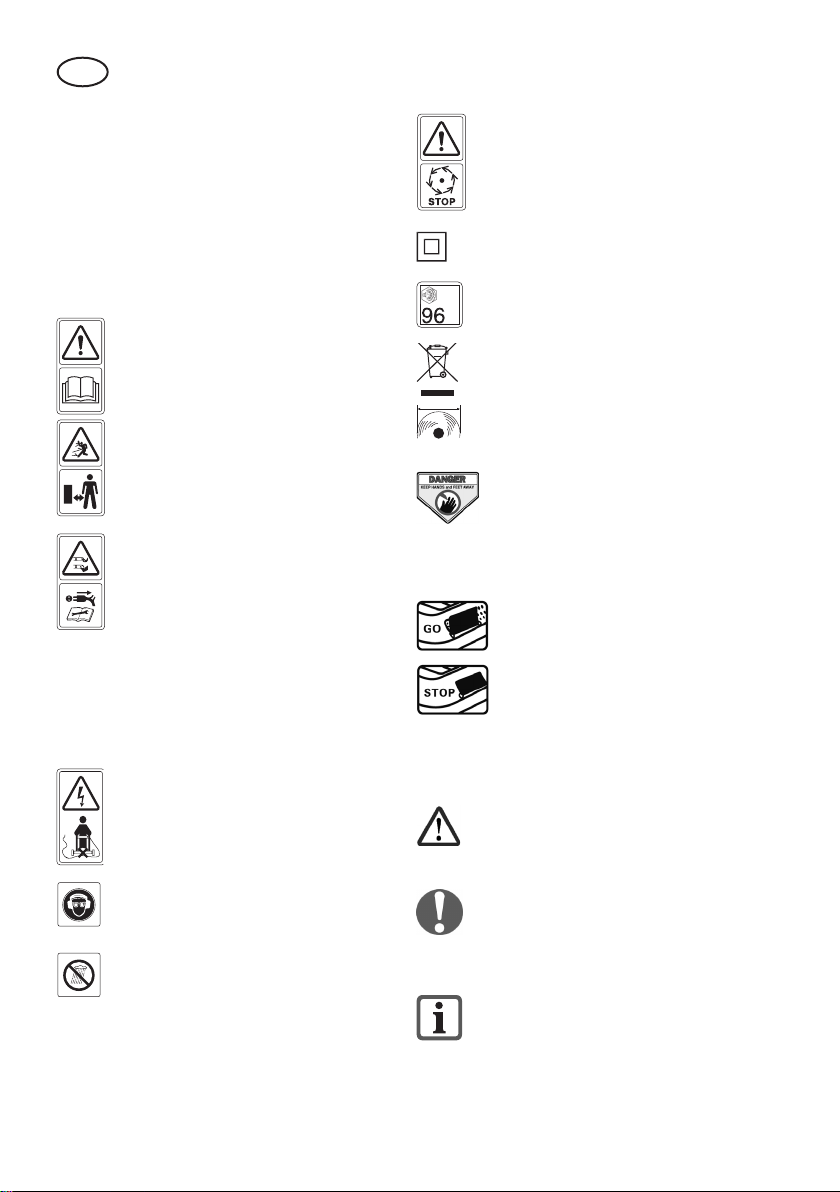

Bildzeichen/Aufschriften auf
dem Gerät
Achtung!
Lesen Sie die Betriebsanlei-
tung aufmerksam durch.
Verletzungsgefahr durch
weggeschleuderte Teile.
Umstehende Personen von
dem Gerät fern halten.
Vorsicht - Scharfe Schneid-
messer! Füße und Hände
fernhalten. Verletzungsge-
fahr!
Motor ausschalten und
Netzstecker ziehen vor Ein-
stellungs- oder Reinigungs-
arbeiten oder wenn sich das
Netzkabel verfangen hat
oder beschädigt ist.
Gefahr durch beschädig-
tes Netzkabel. Netzkabel
von dem Gerät und den
Schneidmessern fernhalten!
Tragen Sie Augen- und Ge-
hörschutz.
Setzen Sie das Gerät nicht
der Feuchtigkeit aus. Arbei-
ten Sie nicht bei Regen und
schneiden Sie kein nasses
Gras.
Achtung!
Rasenmähermesser läuft
nach.
Verletzungsgefahr!
Schutzklasse II
dB
LWA Angabe des Schallleistungs-
pegels LWA in dB.
Elektrogeräte gehören nicht
in den Hausmüll.
Schnittkreis
Gefahr! Hände und Füße
fernhalten.
Füllstandsanzeige am Grasfang-
korb:
Füllstandsanzeige geö󰀨-
net: Grasfangkorb leer
Füllstandsanzeige ge-
schlossen:
Grasfangkorb gefüllt
Bildzeichen in der Anleitung
Gefahrenzeichen mit Anga-
ben zur Verhütung von Per-
sonen- oder Sachschäden.
Gebotszeichen (anstelle des
Ausrufungszeichens ist das
Gebot erläutert) mit Angaben
zur Verhütung von Schäden.
Hinweiszeichen mit Informati-
onen zum besseren Umgang
mit dem Gerät.

DE
9
Allgemeine
Sicherheitshinweise
Wichtig! Lesen Sie die Be-
triebsanleitung sorgfältig. Be-
wahren Sie die Betriebsanlei-
tung zum Nachlesen auf.
Dieses Gerät kann bei un-
sachgemäßem Gebrauch
ernsthafte Verletzungen
verursachen. Um Personen-
und Sachschäden zu ver-
meiden, lesen und beachten
Sie unbedingt die folgenden
Sicherheitshinweise und
machen Sie sich mit allen
Bedienteilen gut vertraut.
Warnung! Dieses Elektro-
werkzeug erzeugt während
des Betriebs ein elektro-
magnetisches Feld. Dieses
Feld kann unter bestimmten
Umständen aktive oder pas-
sive medizinische Implantate
beeinträchtigen. Um die
Gefahr von ernsthaften oder
tödlichen Verletzungen zu
verringern, empfehlen wir
Personen mit medizinischen
Implantaten ihren Arzt und
den Hersteller vom medizini-
schen Implantat zu konsul-
tieren, bevor die Maschine
bedient wird.
Vorbereitung:
• Dieses Gerät kann von Per-
sonen mit verringerten physi-
schen, sensorischen oder men-
talen Fähigkeiten oder Mangel
an Erfahrung und Wissen
benutzt werden, wenn sie be-
aufsichtigt oder bezüglich des
sicheren Gebrauchs des Gerä-
tes unterwiesen wurden und die
daraus resultierenden Gefahren
verstehen. Kinder dürfen nicht
mit dem Gerät spielen.
• Erlauben Sie niemals Kindern
oder anderen Personen, die die
Bedienungsanleitung nicht ken-
nen, das Gerät zu benutzen.
Örtliche Bestimmungen können
das Mindestalter der Bedie-
nungsperson festlegen.
• Setzen Sie das Gerät niemals
ein, während Personen, beson-
ders Kinder und Haustiere, in
der Nähe sind.
• Der Bediener oder Nutzer ist
für Unfälle oder Schäden an
anderen Menschen oder deren
Eigentum verantwortlich.
• Überprüfen Sie das Gelände,
auf dem das Gerät eingesetzt
wird und entfernen Sie Steine,
Stöcke, Drähte oder andere
Fremdkörper, die erfasst und
weggeschleudert werden kön-
nen.
• Tragen Sie geeignete Arbeits-
kleidung wie festes Schuhwerk
mit rutschfester Sohle und eine
robuste, lange Hose. Benut-
zen Sie das Gerät nicht, wenn
Sie barfuß gehen oder o󰀨ene
Sandalen tragen. Vermeiden
Sie das Tragen loser Kleidung
oder Kleidung mit hängenden
Schnüren oder Gürteln.
• Führen Sie vor jeder Benutzung
eine Sichtprüfung des Gerätes
durch. Benutzen Sie das Gerät
nicht, wenn Schutzeinrichtun-
gen (z.B. Prallschutz oder Gras-
fangkorb), Teile der Schneidein-

DE
10
richtung oder Bolzen fehlen,
abgenutzt oder beschädigt sind.
Zur Vermeidung einer Unwucht
dürfen beschädigte Werkzeuge
und Bolzen nur satzweise aus-
getauscht werden.
• Seien Sie vorsichtig bei Ge-
räten mit mehreren Schneid-
werkzeugen, da die Bewegung
eines Messers zur Rotation der
übrigen Messer führen kann.
• Benutzen Sie nur Ersatz- und
Zubehörteile, die vom Hersteller
geliefert und empfohlen wer-
den. Der Einsatz von Fremdtei-
len führt zum sofortigen Verlust
des Garantieanspruches.
• Vor dem Gebrauch sind immer
Anschlussleitung und Verlänge-
rungsleitung auf Anzeichen von
Beschädigung oder Abnutzung
zu untersuchen. Falls die Lei-
tung im Gebrauch beschädigt
wird, muss sie sofort vom Ver-
sorgungsnetz getrennt werden.
BERÜHREN SIE DIE LEI-
TUNG NICHT, BEVOR SIE
GETRENNT IST. Benutzen Sie
das Gerät nicht, wenn die Lei-
tung abgenutzt oder beschädigt
ist.
Arbeiten mit dem Gerät:
Führen Sie Füße und Hände
beim Arbeiten nicht in die
Nähe oder unter rotierende
Teile. Es besteht Verlet-
zungsgefahr!
Beachten Sie den Lärm-
schutz und örtliche Vorschrif-
ten.
• Schalten Sie den Motor nach
Anweisung ein und nur dann,
wenn Ihre Füße in sicherem
Abstand von den Schneidwerk-
zeugen sind.
• Benutzen Sie das Gerät nicht
bei Regen, bei schlechter Wit-
terung, in feuchter Umgebung
oder an nassem Rasen. Arbei-
ten Sie nur bei Tageslicht oder
guter Beleuchtung.
• Arbeiten Sie mit dem Gerät
nicht, wenn Sie müde oder
unkonzentriert sind oder nach
der Einnahme von Alkohol oder
Tabletten. Legen Sie immer
rechtzeitig eine Arbeitspause
ein. Gehen Sie mit Vernunft an
die Arbeit.
• Achten Sie beim Arbeiten auf
einen sicheren Stand, insbe-
sondere an Hängen. Arbeiten
Sie immer quer zum Hang, nie-
mals auf- oder abwärts. Seien
Sie besonders vorsichtig, wenn
Sie die Fahrtrichtung am Hang
ändern. Arbeiten Sie nicht an
übermäßig steilen Hängen.
• Führen Sie das Gerät nur im
Schritttempo. Seien Sie beson-
ders vorsichtig, wenn Sie das
Gerät umkehren, zu sich heran-
ziehen oder rückwärts gehen.
• Schalten Sie das Gerät mit Vor-
sicht entsprechend den Anwei-
sungen in dieser Anleitung ein.
Achten Sie auf ausreichenden
Abstand der Füße zu rotieren-
den Messern.
• Kippen Sie das Gerät nicht
beim Starten, außer wenn dies
beim Anlaufen in hohem Gras
erforderlich ist. In diesem Fall

DE
11
kippen Sie das Gerät durch
Drücken des Bügelgri󰀨s so,
dass die Vorderräder des Ge-
räts leicht angehoben werden.
Überprüfen Sie immer, dass
sich beide Hände in Arbeitsstel-
lung benden, bevor das Gerät
wieder auf den Boden zurück-
gestellt wird.
• Arbeiten Sie nie ohne Gras-
fangkorb oder Prallschutz. Hal-
ten Sie sich immer entfernt von
der Auswurfö󰀨nung.
• Starten Sie den Motor nicht,
wenn Sie vor dem Auswurf-
schacht stehen.
Achtung Gefahr! Messer
läuft nach. Es besteht Verlet-
zungsgefahr.
• Das Gerät darf nicht angeho-
ben oder transportiert werden,
solange der Motor läuft. Schal-
ten Sie das Gerät ab, wenn es
zum Transport gekippt werden
muss, wenn andere Flächen als
Rasen überquert werden und
wenn das Gerät zu und von den
zu mähenden Flächen gebracht
wird.
• Halten Sie die Grasauswurfö󰀨-
nung stets sauber und frei.
Entfernen Sie Schnittgut nur im
Stillstand des Gerätes.
• Hinterlassen Sie das Gerät nie
unbeaufsichtigt am Arbeitsplatz.
• Arbeiten Sie nicht mit einem
beschädigten, unvollständigen
oder ohne die Zustimmung des
Herstellers umgebauten Gerät.
Verwenden Sie das Gerät nie
mit beschädigten Schutzein-
richtungen oder Abschirmungen
oder fehlenden Sicherheitsein-
richtungen wie Ablenk- und/
oder Grasfangeinrichtungen.
• Überlasten Sie Ihr Gerät nicht.
Arbeiten Sie nur im angegebe-
nen Leistungsbereich und än-
dern Sie nicht die Reglereinstel-
lungen am Motor. Verwenden
Sie keine leistungsschwachen
Maschinen für schwere Arbei-
ten. Benutzen Sie Ihr Gerät
nicht für Zwecke, für die es
nicht bestimmt ist.
• Benutzen Sie das Gerät nicht
in der Nähe von entzündbaren
Flüssigkeiten oder Gasen. Bei
Nichtbeachtung besteht Brand-
oder Explosionsgefahr.
• Niemals das Gerät aufheben
oder wegtragen, wenn der Mo-
tor läuft.
• Schalten Sie das Gerät aus,
ziehen Sie den Netzstecker
ab und vergewissern Sie sich,
dass alle beweglichen Teile still
stehen:
- immer, wenn Sie die Maschi-
ne verlassen,
- bevor Sie die Auswurfö󰀨nung
reinigen oder Blockierungen
beseitigen,
- wenn das Gerät nicht verwen-
det wird,
- bevor Sie das Gerät über-
prüfen, reinigen oder daran
arbeiten,
- wenn das Netzkabel beschä-
digt oder verheddert ist,
- wenn das Gerät beim Arbei-
ten einen Fremdkörper ge-
tro󰀨en hat oder wenn unge-
wohnte Vibrationen auftreten.

DE
12
Untersuchen Sie in diesem
Fall das Gerät auf Beschä-
digungen und lassen Sie es
ggf. reparieren.
• Bringen Sie Hände oder Füße
niemals in die Nähe oder unter
rotierende Teile. Bei Sichel-
mähern darf sich nie vor die
Grasauswurfö󰀨nung gestellt
werden.
Wartung und Lagerung:
• Achten Sie beim Warten der
Schneidmesser darauf, dass
selbst dann, wenn die Span-
nungsquelle abgeschaltet ist,die
Schneidmesser bewegt werden
können.
• Sorgen Sie dafür, dass alle
Muttern, Bolzen und Schrauben
fest angezogen sind und das
Gerät in einem sicheren Ar-
beitszustand ist.
• Suchen Sie den Mäher nach
eventuellen Beschädigungen
ab.
• Führen Sie die erforderlichen
Reparaturen beschädigter Teile
durch.
• Versuchen Sie nicht, das Ge-
rät selbst zu reparieren, es sei
denn, Sie besitzen hierfür eine
Ausbildung. Sämtliche Arbeiten,
die nicht in dieser Anleitung
angegeben werden, dürfen nur
von uns ermächtigten Kunden-
dienststellen ausgeführt wer-
den.
• Bewahren Sie das Gerät an
einem trockenen Ort und au-
ßerhalb der Reichweite von
Kindern auf.
• Behandeln Sie Ihr Gerät mit
Sorgfalt. Halten Sie die Werk-
zeuge scharf und sauber, um
besser und sicherer arbeiten zu
können. Befolgen Sie die War-
tungsvorschriften.
• Tragen Sie Schutzhandschuhe,
wenn Sie die Schneideinrich-
tung wechseln.
• Überprüfen Sie die Grasfang-
einrichtung regelmäßig auf
Verschleiß und Verformungen.
Ersetzen Sie aus Sicherheits-
gründen verschlissene oder
beschädigte Teile. Seien Sie
beim Einstellen der Messer
besonders vorsichtig, damit
Ihre Finger nicht zwischen den
rotierenden Messern und fest
stehenden Teilen der Maschine
eingeklemmt werden.
• Überprüfen Sie, dass nur Er-
satzschneidwerkzeuge verwen-
det werden, die vom Hersteller
zugelassen sind.
Elektrische Sicherheit:
• Achten Sie darauf, dass die
Netzspannung mit den Anga-
ben des Typenschildes überein-
stimmt.
• Schließen Sie das Gerät
an eine Steckdose mit Feh-
lerstrom-Schutzeinrichtung
(FI-Schalter) mit einem Aus-
lösestrom von nicht mehr als
30 mA an.
• Vermeiden Sie Körperberührun-
gen mit geerdeten Teilen (z.B.
Metallzäune, Metallpfosten).
• Verwenden Sie nur zugelas-
sene Netzkabel der Bauart
H07RN-F, die höchstens 75 m
lang und für den Gebrauch im

DE
13
Freien bestimmt sind. Der Lit-
zenquerschnitt des Netzkabels
muss mindestens 2,5 mm2be-
tragen. Rollen Sie eine Kabel-
trommel vor Gebrauch immer
ganz ab. Überprüfen Sie das
Kabel auf Schäden.
• Verwenden Sie für die Anbrin-
gung des Netzkabels die dafür
vorgesehene Kabelaufhängung.
• Halten Sie das Netzkabel beim
Arbeiten von dem Schneid-
werkzeug fern. Die Schneid-
messer können das Netzkabel
beschädigen und zum Berühren
spannungsführender Teile füh-
ren. Führen Sie das Netzkabel
grundsätzlich hinter der Bedie-
nungsperson.
• Benutzen Sie das Netzkabel
nicht, um den Stecker aus der
Steckdose zu ziehen. Schützen
Sie das Netzkabel vor Hitze, Öl
und scharfen Kanten.
• Schalten Sie das Gerät aus
und ziehen Sie den Netzstecker
aus der Steckdose, wenn das
Netzkabel beschädigt ist. Wenn
die Anschlussleitung dieses
Gerätes beschädigt wird, muss
sie durch den Hersteller oder
seinen Kundendienst oder eine
ähnliche qualizierte Person
ersetzt werden, um Gefährdun-
gen zu vermeiden.
• Verbinden Sie kein beschädig-
tes Netzkabel mit dem Strom-
netz. Berühren Sie kein beschä-
digtes Netzkabel, solange es
mit dem Stromnetz verbunden
ist. Ein beschädigtes Netzka-
bel kann zum Berühren span-
nungsführender Teile führen.
Montage
Ziehen Sie vor allen Arbeiten an
dem Gerät den Netzstecker.
Griffgestänge montieren
Unteren Holm montieren:
1. Drücken Sie die beiden Enden
des unteren Holmes (4) zusam-
men und positionieren Sie die
beiden Bohrungen in den Stiften
an der Halterung am Gerätege-
häuse (10).
2. Schrauben Sie den unteren
Holm (4) mit den beiliegenden
kurzen Schrauben und den
Sterngri󰀨muttern (6) rechts und
links an der Halterung am Ge-
rätegehäuse (10) fest.
Es sind drei Positionen möglich.
Bügelgri󰀨 montieren:
Schrauben Sie den Bügelgri󰀨
(1) mit den beiliegenden langen
Schrauben und den Sterngri󰀨-
muttern (3) rechts und links am
unteren Holm (4) fest.
Kabelhalter einklipsen
Klipsen Sie den beiliegenden
Kabelhalter (15) am unteren
Holm (4) ein und xieren Sie
damit das Gerätekabel (18).
Tragegriff am Grasfangkorb
montieren
1. Lösen Sie die Kreuzschlitz-
schraube (14a) am Tragegri󰀨
(14).
2. Setzen Sie den Tragegri󰀨 (14)
auf die Oberseite des Grasfang-

DE
14
korbs (7) auf und schrauben Sie
ihn von unten mit der Kreuz-
schlitzschraube (14a) fest.
Bedienung
Achtung: Gerät nicht ohne
vollständig angebrachten Prall-
schutz oder Grasfangkorb be-
treiben. Es besteht Verletzungs-
gefahr!
Grasfangkorb einhängen/
abnehmen
Vor der Nutzung des Fangkorbes
muss
- das Mulchkit ( 21) entfernt
sein (siehe „Mulchkit einsetzen/
entfernen“),
- der Seitenauswurfkanal ( 23)
entfernt sein (siehe „Seitenaus-
wurfkanal einsetzen/entfernen“).
Entfernen Sie gegebenenfalls die
Schutzkappen am Grasfangkorb.
Grasfangkorb einhängen:
1. Heben Sie den Prallschutz (5) an.
2. Hängen Sie den Grasfangkorb
(7) in die dafür vorgesehenen
Aufhängungen (24) an der
Rückseite des Gerätes ein.
3. Positionieren Sie den Prall-
schutz (5) auf dem Grasfang-
korb (7), er hält diesen an rich-
tiger Position.
Grasfangkorb abnehmen:
4. Heben Sie den Prallschutz (5) an.
5. Hängen den Grasfangkorb (7)
aus und klappen Sie den Prall-
schutz an das Gerätegehäuse
zurück.
Zum Entleeren des Grasfangkorbs
siehe auch Kapitel „Entsorgung/
Umweltschutz“.
Mulchkit einsetzen/entfernen
Vor der Nutzung des Mulchkits
muss
- der Seitenauswurfkanal ( 23)
entfernt sein. (siehe „Seitenaus-
wurfkanal einsetzen/entfernen“),
- der Grasfangkorb ( 7) entfernt
sein (siehe „Grasfangkorb einhän-
gen/abnehmen“).
Mulchkit einsetzen:
1. Heben Sie den Prallschutz (5) an.
2. Schieben Sie den roten Siche-
rungsknopf (22) nach unten und
setzen Sie das Mulchkit (21) ein.
Der rote Sicherungsknopf rastet
ein.
Mulchkit entfernen:
3. Heben Sie den Prallschutz (5) an.
4. Schieben Sie den roten Siche-
rungsknopf (22) nach unten und
entnehmen Sie das Mulchkit (21).
Seitenauswurkanal einsetzen/
entfernen
Vor der Nutzung des Seitenaus-
wurfkanals muss
- das Mulchkit ( 21) eingesetzt
sein (siehe „Mulchkit einsetzen/
entfernen“),
- der Grasfangkorb ( 7) entfernt
sein (siehe „Grasfangkorb einhän-
gen/abnehmen“).
Seitenauswurfkanal einsetzen
1. Heben Sie den seitlichen Pralls-
chutz (11) an.
2. Hängen Sie den Seitenauswurf-

DE
15
kanal (23) ein und legen den
seitlichen Prallschutz (11) ab. Er
hält den Seitenauswurfkanal in
Position.
Seitenauswurfkanal entfernen
3. Heben Sie den seitlichen Pralls-
chutz (11) an.
4. Entnehmen Sie den Seitenaus-
wurfkanal (23) aus und klappen
Sie den Prallschutz (11) an das
Gerätegehäuse zurück.
Schnitthöhe einstellen
Schalten Sie das Gerät aus, zie-
hen Sie den Netzstecker und war-
ten Sie den Stillstand des Messers
ab. Es besteht die Gefahr von Per-
sonenschäden.
Greifen Sie den Hebel (12) zur
Schnitthöhenverstellung und füh-
ren Sie ihn an der Rasterung vorbei
auf die gewünschte Einstellung der
Schnitthöhe.
Das Gerät besitzt 7 Positionen zur Ein-
stellung der Schnitthöhe: 30 - 75 mm
Die richtige Schnitthöhe beträgt bei einem
Zierrasen etwa 30 - 45 mm, bei einem
Nutzrasen etwa 30 - 65 mm.
Für den ersten Schnitt in der Sai-
son sollte eine hohe Schnitthöhe
gewählt werden.
Ein- und Ausschalten
1. Verbinden Sie das Netzkabel
(17) mit dem Verlängerungska-
bel.
2. Formen Sie aus dem Ende
des Verlängerungskabels eine
Schlaufe und hängen diese in
die Kabelzugentlastung (20) ein.
3. Schließen Sie das Gerät an die
Netzspannung an.
4. Achten Sie vor dem Einschalten
darauf, dass das Gerät keine
Gegenstände berührt.
5. Zum Einschalten
STOP
START
I
3
2
1
drücken Sie den
Entriegelungsknopf
(19) am Handgri󰀨
und halten gleichzeitig den Start-
hebel (2) gedrückt. Lassen Sie
den Entriegelungsknopf (19) los.
6. Zum Ausschalten STOP
START
I
3
2
1
lassen Sie den
Starthebel (2) los.
Nach dem Ausschalten des
Gerätes dreht sich das Messer
noch für einige Sekunden. Be-
rühren Sie das laufende Messer
nicht. Es besteht die Gefahr von
Personenschäden.
Füllstandsanzeige
Seitlich am Grasfangkorb ( 7) ist eine
Füllstandsanzeige ( 16) angebracht. Die
aerodynamische Luftführung der Klappe
sorgt zusätzlich für die optimale Füllung.
Füllstandsanzeige geö󰀨net:
Grasfangkorb leer
Füllstandsanzeige geschlossen:
Grasfangkorb gefüllt
Arbeitshinweise
Regelmäßiges Mähen regt die Graspan-
ze zu einer verstärkten Blattbildung an,
lässt aber gleichzeitig Unkrautpanzen
absterben. Daher wird der Rasen nach je-

DE
16
dem Mähvorgang dichter und es entsteht
ein gleichmäßig belastbarer Rasen.
Beim Mulchmähen wird das Gras in einem
Arbeitsgang geschnitten, klein gehäckselt
und auf dem Rasen verteilt. Das geschnit-
tene Gras dient als natürlicher Dünger.
Das Mähen mit seitlichem Grasaus-
wurf eignet sich für große Flächen. Das
Schnittgut wird seitlich ausgeworfen und
kann anschließend in einem Arbeitsgang
manuell eingesammelt werden.
• Beginnen Sie mit dem Mähen in der
Nähe der Steckdose und arbeiten Sie
von der Steckdose weg.
• Führen Sie das Netzkabel immer hin-
ter sich und bringen Sie es nach dem
Wenden auf die schon gemähte Seite.
• Führen Sie das Gerät im Schritttempo
in möglichst geraden Bahnen. Für ein
lückenloses Mähen sollten sich die
Bahnen immer um wenige Zentimeter
überlappen.
• Stellen Sie die Schnitttiefe so ein, dass
das Gerät nicht überlastet wird. Andern-
falls kann der Motor beschädigt werden.
• Arbeiten Sie an Hängen immer quer
zum Hang. Seien Sie besonders
vorsichtig beim Rückwärtsgehen und
Ziehen des Gerätes.
• Reinigen Sie das Gerät nach jedem
Einsatz wie im Kapitel „Reinigung/
Wartung“ beschrieben.
Schalten Sie nach der Arbeit und
zum Transport das Gerät aus,
ziehen Sie den Netzstecker und
warten Sie den Stillstand des Mes-
sers ab. Es besteht die Gefahr von
Personenschäden.
Reinigung/Wartung
Lassen Sie Arbeiten, die nicht
in dieser Anleitung beschrieben
sind, von einer von uns er-
mächtigten Kundendienststelle
durchführen. Verwenden Sie nur
Originalteile.
Tragen Sie beim Umgang mit dem
Messer Handschuhe.
Schalten Sie vor allen Wartungs-
und Reinigungsarbeiten das Gerät
aus, ziehen Sie den Netzstecker
und warten Sie den Stillstand des
Messers ab.
Allgemeine Reinigungs- und
Wartungsarbeiten
Spritzen Sie den Rasenmäher nicht
mit Wasser ab. Es besteht die Ge-
fahr eines elektrischen Schlages.
• Halten Sie das Gerät stets sauber. Ver-
wenden Sie zum Reinigen eine Bürste
oder ein Tuch, aber keine scharfen
Reinigungs- bzw. Lösungsmittel.
• Entfernen Sie nach dem Mähen anhaf-
tende P anzenreste mit einem Holz-
oder Plastikstück von den Rädern, den
Lüftungsö󰀨 nungen, der Auswurfö󰀨 -
nung und dem Messerbereich. Ver-
wenden Sie keine harten oder spitzen
Gegenstände, Sie könnten das Gerät
beschädigen.
• Ölen Sie von Zeit zu Zeit die Räder.
• Kontrollieren Sie das Gerät vor jedem
Gebrauch auf o󰀨 ensichtliche Mängel
wie lose, abgenutzte oder beschädigte
Teile. Prüfen Sie den festen Sitz aller
Muttern, Bolzen und Schrauben.
• Überprüfen Sie Abdeckungen und

DE
17
Schutzeinrichtungen auf Beschädi-
gungen und korrekten Sitz. Tauschen
Sie diese gegebenenfalls aus.
Messer austauschen
Schalten Sie vor allen Wartungs-
und Reinigungsarbeiten das Gerät
aus, ziehen Sie den Netzstecker
und warten Sie den Stillstand des
Messers ab.
Ist das Messer stumpf, so kann es von
einer Fachwerkstätte nachgeschli󰀨en
werden.
Ist das Messer beschädigt oder zeigt eine
Unwucht, so muss es ausgewechselt wer-
den (siehe „Ersatzteile/Zubehör“).
1. Drehen Sie das Gerät um.
2. Benutzen Sie feste Handschuhe
und halten Sie das Messer
(25) fest. Drehen Sie die Mes-
serschraube (26) gegen den
Uhrzeigersinn mit Hilfe eines
Schraubenschlüssels von der
Motorspindel ab.
3. Bauen Sie das neue Messer in
umgekehrter Reihenfolge wie-
der ein. Achten Sie darauf, dass
das Messer richtig positioniert
und die Schraube fest angezo-
gen ist.
Lagerung
Damit das Gerät weniger Platz
beansprucht, lockern Sie die zwei
Sterngri󰀨muttern (3) am Bügelgri󰀨
(1) und entfernen Sie die zwei Stern-
gri󰀨muttern und Schrauben
(6) am unteren Holm (4). Jetzt
können Sie den Bügelgri󰀨 (1) und
den unteren Holm (4) zusammen
klappen. Achten Sie darauf, dass die
Kabel nicht eingeklemmt werden.
• Bewahren Sie das Gerät trocken und
außerhalb der Reichweite von Kindern
auf.
• Lassen Sie den Motor abkühlen, be-
vor Sie das Gerät in geschlossenen
Räumen abstellen.
• Umhüllen Sie das Gerät nicht mit Ny-
lonsäcken, da sich Feuchtigkeit bilden
könnte.
Wir haften nicht für durch unsere Geräte
hervorgerufene Schäden, sofern diese
durch unsachgemäße Reparatur oder
den Einsatz von Nicht-Originalteilen bzw.
durch nicht bestimmungsgemäßen Ge-
brauch verursacht werden.
Garantie
• Für dieses Gerät leisten wir 24 Mo-
nate Garantie. Bei gewerblichem Ein-
satz erlischt die Garantie.
• Schäden, die auf natürliche Abnut-
zung, Überlastung oder unsachge-
mäße Bedienung zurückzuführen
sind, bleiben von der Garantie ausge-
schlossen. Bestimmte Bauteile unter-
liegen einem normalen Verschleiß und
sind von der Garantie ausgeschlos-
sen. Insbesondere zählen hierzu:
Messer, Keilriemen.
• Voraussetzung für Garantieleistungen
ist zudem die Einhaltung der Hinweise
zur Reinigung und Wartung.
• Schäden, die durch Material- oder
Herstellerfehler entstanden sind, wer-
den unentgeltlich durch Ersatzliefe-
rung oder Reparatur beseitigt. Voraus-
setzung ist, dass das Gerät unzerlegt
und mit Kauf- und Garantienachweis
an den Händler zurückgegeben wird.

DE
18
Ersatzteile/Zubehör
Ersatzteile und Zubehör erhalten Sie unter
www.grizzly-shop.de oder www.grizzly-service.eu
Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das
Service-Center (siehe „Grizzly Service-Center“). Halten Sie die unten genannten
Bestellnummern bereit.
Position Position Bezeichnung Artikel-Nr.
Betriebs- Explosions-
anleitung zeichnung
7 S13 Grasfangkorb 91102601
21 S3 Mulchkit 91099492
23 109 Seitenauswurfkanal 91102603
25/26 S12 Messer + Messerschraube 13700212
47 Keilriemen 91102560
Reparatur-Service
• Sie können Reparaturen, die nicht der
Garantie unterliegen, gegen Berech-
nung von unserem Service-Center
durchführen lassen. Unser Service-
Center erstellt Ihnen gerne einen
Kostenvoranschlag. Wir können nur
Geräte bearbeiten, die ausreichend
verpackt und frankiert eingesandt wur-
den.
• Achtung: Bitte liefern Sie Ihr Gerät
im Reklamations- oder Servicefall ge-
reinigt und mit einem Hinweis auf den
Defekt an unsere Service-Adresse.
Nicht angenommen werden unfrei - per
Sperrgut, Express oder mit sonstiger
Sonderfracht - eingeschickte Geräte.
• Die Entsorgung Ihrer defekten einge-
sendeten Geräte führen wir kostenlos
durch.
Entsorgung/Umweltschutz
Führen Sie Gerät, Zubehör und Verpa-
ckung einer umweltgerechten Wiederver-
wertung zu.
Elektrogeräte gehören nicht in den
Hausmüll.
• Geben Sie das Gerät an einer Verwer-
tungsstelle ab. Die verwendeten Kunst-
sto󰀨- und Metallteile können sortenrein
getrennt werden und so einer Wieder-
verwertung zugeführt werden. Fragen
Sie hierzu unser Service-Center.
• Werfen Sie geschnittenes Gras nicht in
die Mülltonne, sondern führen Sie es
der Kompostierung zu oder verteilen
Sie es als Mulchschicht unter Sträu-
chern und Bäumen.
• Die Entsorgung Ihrer defekten einge-
sendeten Geräte führen wir kostenlos
durch.

DE
19
Fehlersuche
Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht
Netzspannung fehlt
Steckdose, Kabel, Leitung, Netz-
stecker, Haussicherung prüfen,
ggf. Reparatur durch Elektrofach-
mann
Starthebel ( 2) oder Entriege-
lungsknopf ( 19) defekt
Reparatur durch Kundendienst
Kohlebürsten abgenutzt
Motor defekt
Gras zu lang
Größere Schnitthöhe einstellen.
Durch Drücken des Gri󰀨holms
die Vorderräder leicht anheben.
Motor setzt aus Blockierung durch Fremdkörper Fremdkörper entfernen
Arbeitsergebnis
nicht zufriedenstel-
lend oder Motor
arbeitet schwer
Schnitthöhe zu niedrig Geringere Schnitthöhe einstellen
Messer ( 25) stumpf Messer schleifen lassen oder
austauschen
Messerbereich verstopft Gerät reinigen
Messer ( 25) falsch montiert Messer korrekt einbauen
Messer rotiert
nicht
Messer ( 25) durch Gras
blockiert Gras entfernen
Messerschraube ( 26) locker Messerschraube festziehen
Abnorme Geräu-
sche, Klappern
oder Vibrationen
Messerschraube ( 26) locker Messerschraube festziehen
Messer ( 25) beschädigt Messer austauschen

GB
20
Contents
Scope of Delivery ............................... 20
Intended Use....................................... 20
General Description ........................... 21
Summary........................................... 21
Function Description ......................... 21
Technical Specications.................... 21
Safety Information.............................. 22
Pictorial Diagrams on the
Equipment......................................... 22
Symbols used in the instructions....... 23
General Safety Information ............... 23
Assembly............................................. 27
Mounting grip rod .............................. 27
Clipping in the cable holder............... 27
Assemble the carrying handle of the
grass catcher..................................... 27
Operation............................................. 27
Insert/Remove the grass catcher ...... 27
Insert/Remove mulching kit............... 28
Insert/Remove side ejection channel 28
Adjusting the Cut Height .................. 28
Switching On and O󰀨 ........................ 28
Level gauge....................................... 29
Working with the Lawnmower ........... 29
Cleaning/Maintenance........................ 29
General Cleaning and Maintenance
Work.................................................. 29
Changing the Blade........................... 30
Storage ................................................ 30
Waste disposal and environmental
protection............................................ 30
Guarantee............................................ 31
Repair Service..................................... 31
Trouble Shooting ................................ 32
Replacement parts/Accessories ....... 32
Translation of the original EC
declaration of conformity ................ 122
Exploded Drawing ............................ 126
Grizzly Service-Center ..................... 127
Scope of Delivery
Carefully remove the equipment from the
packaging and check whether the follow-
ing parts are complete:
- Lawn mower with connection cable
and curved handle
- Lower bar
- Grass catcher
- Carrying handle for grass catcher
- Mulching kit (already mounted)
- Side ejection channel
- Mounting material
(4 star knob nuts, 2 short screws and
2 long screws, 2 washers, 1 cable
holder)
- Instruction Manual
Intended Use
The equipment is designed only for mow-
ing domestic lawns and grass areas.
Any other use that is not expressly per-
mitted in these instructions may result in
damage to the equipment and represent a
serious risk to the user.
This equipment is not suitable for com-
mercial use. Commercial use will invali-
date the guarantee.
The manufacturer will not be liable for
damages caused by use other than for the
intended purpose or by incorrect operation.
Before initial use, please read the
operating instructions carefully, in
order to avoid incorrect handling.
Keep the instructions in a safe
place and pass them on to any
subsequent user so the informa-
tion is available at all times.
