Gtech EB01 User manual

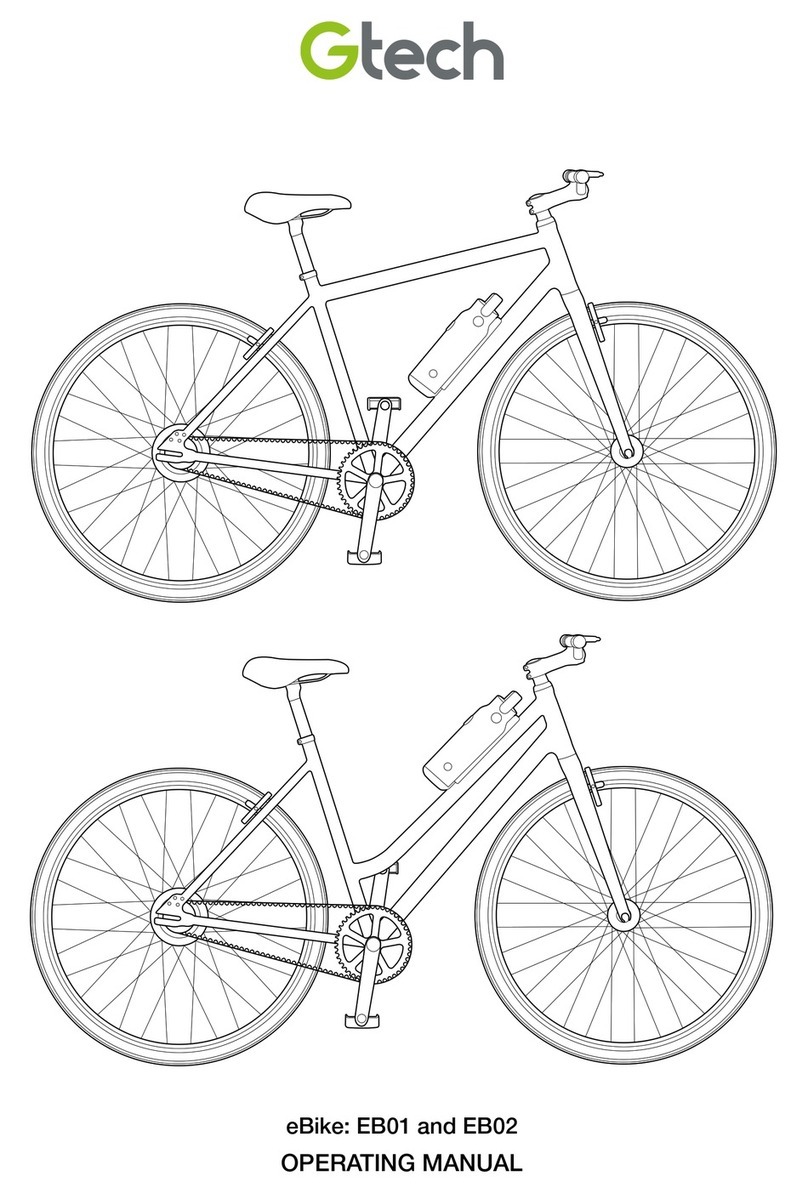

DRIFTSVEJLEDNING • OPERATING MANUAL
Elcykel: EB01 og EB02 • eBike: EB01 and EB02

2
VIGTIGE SIKKERHEDSFORANSTALTNINGER:
VIGTIGT: LÆS ALLE INSTRUKTIONERNE FØR
ANVENDELSE. GEM INSTRUKTIONERNE TIL
FREMTIDIG REFERENCE.
ADVARSEL: Grundlæggende sikkerhedsforanstaltninger bør altid
overholdes når man anvender en elektrisk enhed, for at reducere risiko
for brand, elektrisk stød, eller skader.
Udtrykket “E-cykel” i denne vejledning henviser til din elcykel.
Personlig sikkerhed:
• Denne elcykel er beregnet som en pendler og
trekking cykel. Anvendelse af elcyklen til andre
formål kan resultere i alvorlige skader.
• Før du kører på denne elcykel, anbefales det
at øve sig først et sikkert sted, uden farer. Brug
den nødvendige tid til at lære elcyklens knapper
og ydeevne at kende. Øv dig på knappernes
funktion, og få den nødvendige erfaring for at
undgå eventuelle faresituationer under kørslen.
• Det er dit ansvar at kende og følge alle lokale
love og regler, inklusiv montering af yderlig
nødvendigt udstyr på din elcykel for at
overholde de lokale love.
• Overhold gældende trakregler.
• Om natten SKAL din elcykel være udstyret med
hvide forlygter og røde baglygter. Den SKAL
også være udstyret med en rød reeks bagpå,
samt ravfarvede pedalreekser.
• Kør aldrig uden at holde på styret.
• Tilpas hastigheden så den passer til
omgivelserne, samt dine kørefærdigheder.
• Anvend afmærkede cykelstier når du ikke
anvender offentlige veje.
• Når du kører på din elcykel, skal du anvende
tætsiddende bukser, eller en cykelklemme.
Løstsiddende tøj kan komme ind mellem
bevægende dele, og dermed være årsag til
alvorlige skader.
• Anvend tøj der gør du er tydelig at se når du
cykler.
• Når du kører på din elcykel skal du anvende
en cykelhjelm, der overholder de nuværende
regler.
• Din elcykel sadel skal være så horisontal som
muligt. Du må ikke vippe sadlen baglæns, da
det kan medføre smerter og fysiske skader.
• Vær forsigtig når du læsser din elcykel i en bil,
eller når du monterer den på en cykelholder.
• Vi anbefaler IKKE at du anvender en
cykelanhænger med din Gtech elcykel.
• Du kan montere en Gtech godkendt
bagagebærer på din elcykel. Kontroller venligst
med fabrikanten, for at sikre, at et børnesæde
kan monteres sikkert på bagagebæreret.
Elcykel sikkerhed:
• Du skal være over 14 år for at anvende en
elcykel.
• Kørehjælp systemet er begrænset til en
maksimal kontinuerlig effekt på 0,25kW
(250W), og en maksimal hastighed af 25 km/t
(15,5mil/t).
• Din elcykel er designet til en maksimal tilladt
overordnet vægt på 126 kg/278lbs (cyklist
+ bagage + cykel). Den maksimale tilladte
vægt af cyklisten (85 kg/187lbs) plus bagage
(25kg/55 lbs) er 110 kg/242 lbs.
• Du må ikke nedsænke din elcykel i vand.
• Vær opmærksom på, at den hastighed du
kører med, kan være hurtigere end hvad du er
vant til, især når du sætter i gang.
• Andre trakanter er måske ikke klar over du
anvender en elcykel, og at du dermed er i
stand til at køre med en hurtigere hastighed.
Elektrisk sikkerhed:
• Anvend kun batterier og opladere der leveres af
Gtech.
• Opladeren må aldrig ændres.
• Opladeren er blevet designet til en
specik spænding, kontroller altid, at
spændingsforsyningen er den samme som
angivet på mærkepladen. En oplader der er
designet til en type batteripakke, kan skabe en
brandrisiko hvis den anvendes med en anden
batteripakke; anvend aldrig en oplader med
en anden enhed, eller forsøg at oplade dette
produkt med en anden oplader.
• Før anvendelse, skal opladerledningen
kontrolleres for tegn på skader eller slitage.
En beskadiget eller en sammenviklet
opladerledning kan øge risikoen for brand og
elektrisk stød.

DANSK
3
• Opladerledningen må ikke misbruges.
Opladeren må aldrig bæres i ledningen.
• Træk ikke i ledningen for at fjerne den fra
stikkontakten, men tag fat i stikket, og træk for
at tage stikket ud.
• Sno ikke ledningen rundt om opladeren under
opbevaring.
• Hold opladerledningen væk fra varme
overader og skarpe kanter.
• El-ledningen kan ikke udskiftes. Hvis ledningen
er beskadiget, skal opladeren kasseres og
udskiftes.
• Håndter ikke opladeren eller enheden med
våde hænder.
• Enheden må ikke opbevares eller oplades
udendørs.
• Opladeren skal fjernes fra stikkontakten før
batteriet fjernes, eller enheden rengøres eller
vedligeholdes.
Batteri sikkerhed:
• Denne enhed inkluderer Li-Ion batterier du må
ikke brænde batterierne eller udsætte dem for
høje temperaturer, eftersom de kan eksplodere.
• Afkortning af batteriterminalerne kan forårsage
forbrændinger eller brand.
• Når batteripakken ikke er i brug, skal det
holdes væk fra papirklips, mønter, nøgler, søm,
skruer eller andre små metalobjekter der kan
danne forbindelse fra en terminal til en anden.
• Når du bortskaffer enheden skal du fjerne
batteriet, og bortskaffe batteriet sikkert, i
henhold til lokale reguleringer.
• Du skal altid anvende batteriet i
overensstemmelse med instruktionerne på
batterimærket.
• Væske der siver ud fra batteriet, kan give
irritationer eller forbrændinger.
• I en nødsituation, skal man omgående få
professionel hjælp.
• Lækager fra battericellerne kan opstå under
ekstreme forhold. Rør ikke nogen form
for væsker der lækker fra batteriet. Hvis
væsken kommer i berøring med huden, skal
området omgående vaskes med sæbe og
vand. Hvis væsken kommer ind i øjnene,
skal de omgående skylles med rent vand
i mindst 10minutter, og derefter skal der
søges lægehjælp. Anvend handsker når du
håndterer batteriet, og bortskaf det omgående,
i overensstemmelse med lokale reguleringer.
Drivrem sikkerhed:
• Du må ikke rulle, brække, dreje, vende eller
bøje bæltet rundt om sig selv.
• Du må ikke anvende kabelbindere på bæltet.
• Det tilladelige temperaturområde for vores
drivrem er -53°C/-63ºF til 85°C/185ºF.
• Du må ikke smøre drivremmen.
• Hold kropsdele og tøj væk fra drivremmen når
den bevæger sig, ellers kan de blive indfanget
af drivremmen.
• Udskift drivremmen hvis der er tegn på slitage
og brud.
Bremse sikkerhed:
• Kontroller jævnligt dine bremser for tegn på
slitage og brud. Alle slidte dele skal omgående
repareres eller udskiftes.
• Vær forsigtig mens du vænner dig til
bremserne. Øv dig på nødstop et sted uden
trak, indtil du er komfortabel med kontrollen
over din elcykel.
• Vådt vejr reducerer din bremsekraft, og
bremsegrebet. Reducer din hastighed, og vær
opmærksom på længere standseafstand, når
du cykler i våde vejrforhold.
• Bremsning på ujævne overader vil variere. Vær
opmærksom på at øve dig på at bremse på
forskellige overadetyper.
• Kontroller at bremseoveraderne og
bremseklodserne er fri for voks, fedt og olie.
Vedligeholdelse:
• Mange dele af din elcykel kan være påvirket
af mere slitage, grundet deres funktion, og
afhængig af deres anvendelse. Din elcykel bør
derfor jævnligt kontrolleres af et professionelt
cykelværksted, og eventuelle slidte dele skal
udskiftes.
• Efter en ulykke eller et styrt, skal du tage din
elcykel til en cykelmekaniker, for at sikre, at
den er sikker at anvende. Vær opmærksom
på at skaden kan være usynlig. En manglende
overholdelse af dette, kan resultere i alvorlige
kvæstelser.
• Enhver form for revner, skrammer eller
farveændring i meget belastede områder, kan
indikere at delens levetid er nået, og den bør
omgående udskiftes.
• Sikr dig, at batteriet er fjernet fra cyklen, før der
udføres nogen form for vedligeholdelse.
• Kontroller at alle skruer og bolte er spændt
korrekt, og til de angivne spændingsmomenter,
før du kører på cyklen.
• Du skal altid anvende originale reservedele når
der udføres vedligeholdelse på din elcykel.
• Kontroller jævnligt dæktrykkene (maksimalt
75psi), og kontroller jævnligt dybden af
dækmønsteret.

4
Montering
4
Tak for du har valgt en Gtech elcykel
“Jeg startede Gtech for at udvikle fornuftige produkter, der var nemme at anvende, og som
gør et godt stykke arbejde. Din mening er vigtig for os. Brug venligst et øjeblik på at skrive en
bedømmelse af din elcykel, på hjemmesiden tilhørende den butik du har købt den fra. Vi vil bruge din
tilbagemelding til at forbedre vores produkter og servicer, og lade andre mennesker vide, hvad det vil
sige at være en del af Gtech familien.”
Nick Grey – Opnder, Ejer af Gtech
PRODUKT VIN-NUMMER:
Du kan nde det på undersiden af din elcykel,
mellem pedal kranken.
Garanti registrering:
Opbevar din kvittering sammen med denne vejledning, eftersom du skal bruge den hvis du har et
garantikrav. Du skal måske også bruge dit VIN-nummer, som er på rammen af din elcykel.

DANSK
5
Stelvalg
Gtech elcyklen kommer i to forskellige stelstørrelser, designet til at passe til en bred vifte af personer.
Sport modellen er en tværstangsmodel, og City modellen er åben med en behagelig sadel. Bortset
fra disse forskelle, er cyklerne ens.
Selvom Sport er brugt som eksempel i denne vejledning, er alt hvad der nævnes også gældende for
City modellen.
Sport
City

6
Montering
Hvad er der i kassen: Sport
Din Gtech elcykel leveres delvist samlet. Du skal dog samle resten af cyklen. Ved at følge disse
instruktioner, bør du være i stand til at gøre dette, uden nogen problemer. Vær særdeles opmærksom
på sikkerhedsmeddelelserne.
1
Pedaler
11
Stel enhed
2
8Oplader
5
10
13
Quick Release greb
Reekser
Monteringsværktøj
1
Batteri
7
4
Styr
Forhjul
6
x4 styr skruer
12
Gtech værktøj
3
9
6
23
Sadel
Styrplade
5
4
MONTERET PÅ STELLET
13
910
11
12
8
7

DANSK
7
Hvad er der i kassen: City
Din Gtech elcykel leveres delvist samlet. Du skal dog samle resten af cyklen. Ved at følge disse
instruktioner, bør du være i stand til at gøre dette, uden nogen problemer. Vær særdeles opmærksom
på sikkerhedsmeddelelserne.
1
Pedaler
11
Stel enhed
2
8Oplader
5
10
13
Quick Release greb
Reekser
Monteringsværktøj
1
Batteri
7
4
Styr
Forhjul
6
x4 styr skruer
12
Gtech værktøj
3
9
6
23
Sadel
Styrplade
5
4
MONTERET PÅ STELLET
13
910
11
12
8
7

8
Montering
Elcykel Sport: Dele
Drivrem
Bag kædehjul
Motor
Krank Pedal
Bagbremser
Dropout plade
Bag dropout
Sadelpind
Sadel quick release
Sadel
Pedal kædehjul

DANSK
9
Batteri Styrstamme
Styr
Batteriramme
Hovedrør
Frontgaer
Frontbremser
Front dropout

10
Montering
Elcykel City: Dele
DrivremKædeholder
Bag kædehjul
Motor
Krank Pedal
Sædeholder
Bagbremser
Dropout
Sadelrør
Sadelpind
Sadel quick release
Sadel
Pedal kædehjul

DANSK
11
Batteri Styrstamme
Styr
BatterirammeStelrør
Hovedrør
Frontgaer
Frontbremser
Front dropout

12
Indhold
Drift .............................................................................................41
Oplad batteriet.............................................................................42
Tænd for din E-cykel....................................................................43
USB-port.....................................................................................44
Kabellås ......................................................................................45
Bremsekontroller .........................................................................47
Opbevaring af Gtech værktøj.......................................................13
Montering....................................................................................14
Montering af styr..........................................................................15
Montering af sadel.......................................................................18
Sådan monterer du forhjulet ........................................................19
Montering af pedalerne................................................................22
Montering af frontbremserne........................................................23
Justering af bremsekabel.............................................................25
Justering af bremseklodser..........................................................27
Justering af bremsevandring........................................................28
Montering af reekser ..................................................................30
Montering af støtteben ................................................................31
Montering af skærme ..................................................................33
Find den korrekte sadelhøjde.......................................................37
Justering af sadelhøjden..............................................................38
Justering af sadelvinkel og vandring.............................................39
Isætning og udtagnig af batteriet .................................................40
Montering
Drift

DANSK
13
Tekniske specikationer ...............................................................69
Stramningsmoment .....................................................................69
Garanti ........................................................................................70
Vedligeholdelse............................................................................48
Kom luft i dækkene .....................................................................49
Afmonter fronthjulet .....................................................................51
Afmonter baghjulet ......................................................................52
Udskiftning af den indre slange....................................................55
Håndtering af drivremmen ...........................................................58
Montering af baghjul....................................................................61
Justering af bremsekabel.............................................................65
Udskiftning af bremseklodser.......................................................67
Du skal anvende dit Gtech værktøj til de følgende
instruktioner, og gennem hele vejledningen.
Gtech værktøjet er placeret i bunden af dit
batteri, og kan også opbevares her når batteriet
er monteret på cyklen.
Opbevaring af Gtech værktøj
Vedligeholdelse
Tekniske specikationer

14
Montering
Montering
Det er vigtigt, at du omhyggeligt følger instruktionerne i denne vejledning, så du samler din elcykel
korrekt før anvendelse.
Vi anbefaler, at du samler din elcykel på en stor, ad og blød overade. Du skal måske dække
overaden med noget beskyttende, så din elcykel ikke bliver skrammet.
Fjern omhyggeligt emballage og bånd fra din elcykel, samt de 4 sorte plastbeskyttere på
hjulene og gaffelsprederen. Vær forsigtig så du ikke beskadiger eller skrammer cyklen.
Kontroller at du har alle de korrekte dele, før du begynder at montere din elcykel. Se side 6-7.
For yderligere information vedrørende navne og sted på de forskellige dele til din elcykel, se side 8-11.
Kontroller at batteriet er fjernet fra cyklen, før du monterer nogle dele.
Kontroller at alle skruer er spændt korrekt, før du anvender din elcykel. For
de korrekte stramningsmomenter, se side 69.
Montering....................................................................................14
Montering af styr..........................................................................15
Montering af sadel.......................................................................18
Sådan monterer du forhjulet ........................................................19
Montering af pedalerne................................................................22
Montering af frontbremserne........................................................23
Justering af bremsekabel.............................................................25
Justering af bremseklodser..........................................................27
Justering af bremsevandring........................................................28
Montering af reekser ..................................................................30
Montering af støtteben ................................................................31
Montering af skærme ..................................................................33
Find den korrekte sadelhøjde.......................................................37
Justering af sadelhøjden..............................................................38
Justering af sadelvinkel og vandring.............................................39
Isætning og udtagnig af batteriet .................................................40

DANSK
15
Placer elcykel stellet oprejst på en ad overade,
du skal måske dække overaden med noget
beskyttende, så cykelstellet ikke bliver skrammet.
Kontroller at styrstammen går ud forlæns, og
bremserne er bagud. Du kan justere det ved at
dreje frontgaerne.
Brug Gtech værktøjet til forsigtigt at løsne
styrpladen fra styrstammen, ved at dreje
skruerne mod uret. Opbevar de 4 styrskruer og
spændeskiver et sikkert sted - du skal bruge
dem senere.
Bremsehåndtagene skal være horisontale,
og vende væk fra cyklen. Styret kan roteres
og justeres til en komfortabel position, hvis
nødvendigt.
Hold styret i midten af styrstammen, kontroller
at det er centreret, og vender den rigtige vej -
linjerne på midten af styret vil hjælpe med dette.
Montering af styr

16
Montering
Bemærk: Når styrpladen er monteret, vil den
ikke passe nøjagtigt mod styrstammen. Der
vil være et lille mellemrum. Kontroller at dette
mellemrum er det samme øverst og nederst
påstyret.
Brug Gtech værktøjet til at spænde alle skruerne
ens, ved at dreje dem med uret. Spænd dem
i små trin, i et krydsmønster. Styret skal være
stramt, men du må ikke overspænde skruerne.
Indsæt omhyggeligt de re skruer (med
spændeskiver), og kontroller at gevindet er
aktiveret. Skru dem ind manuelt, begyndende
med de to der er diagonalt modsat af hinanden.
Placer styrpladen så den er foran styret, og juster
den med hullerne på styrstammen.
Bemærk: Styrpladen kan vende begge veje.
1
2
3
4

DANSK
17
Kontroller at alle skruerne er spændt korrekt, så
styret ikke bevæger sig, hvis du prøver at vippe
det frem og tilbage.
VIGTIGT: Efter montering af
styret, skal du omhyggeligt kontrollere
det, før din første cykeltur. En løs
eller forkert montering af styret, kan
medføre tab af kontrollen, og resultere
i risikoen for alvorlige kvæstelser.
Hvis du har nogle tvivl vedrørende
montering af styret, anbefaler vi, at
din elcykel kontrolleres af en erfaring
cykelmekaniker eller et professionelt
cykelværksted.

18
Montering
Når den er lukket, skal quick release grebet ligge adt mod stellet, gaen og
sadelklemmen, ellers kan den hænge fast i forhindringer, når cyklen bevæger sig. Dette
kan medføre alvorlige kvæstelser.
Montering af sadel
Sadelrøret har et quick release beslag monteret, så det er nemmere at montere og justere sadelhøjden.
For at anvende quick releasen, skal du følge disse instruktioner:
Se side 38 for justering af sadlen til den anbefalede højde og position.
1. Træk quick release grebet tilbage.
2. Indsæt sadelpinden i stellet.
Lad sadelpinden falde til dens laveste position,
og kontroller at sadlen ugter med stellet på
E-cyklen.
Kontroller at sadlen ikke kan bevæge sig, når
quick releasen er lukket. Hvis sadlen bevæger sig,
skal du spænde justeringsmøtrikken, indtil du skal
brugedinhåndade tilatlukkequick releasegrebet.
Luk quick releasen med et solidt skub af quick
release grebet, så det ligger adt mod stellet.
2
1

DANSK
19
Drej den sorte justeringsmøtrik mod uret, og fjern
den fra fronthjulets quick release greb. Opbevar
justeringsmøtrikken et sikkert sted.
Fjern fjederen der var tættest på
justeringsmøtrikken, og opbevar den et
sikkertsted.
Tryk quick releasen gennem midten af fronthjulet.
Placer stellet omvendt på en ad overade, så
sadlen og styret hviler på gulvet. Du skal måske
dække overaden med noget beskyttende, så
cykelstellet ikke bliver skrammet.
Kontroller at de 2 sorte plastbeskyttere til hjulet er fjernet fra selve hjulet. Vær forsigtig når du fjerner
disse, så de ikke brækker af, og bliver siddende på hjulet. Afmonter front gaffelsprederen.
Sådan monterer du forhjulet

20
Montering
Monter fjederen på quick release stangen, med
den smalle ende mod hjulet.
Skru justeringsmøtrikken på enden af quick
releasen, ved siden af fjederen, ved at dreje den
med uret. Den skal kun drejes 2 eller 3 gange, så
der er plads til at montere fronthjulet på gaerne.
Bemærk, at rotationsretningen som er markeret
på dækket, skal være den samme som på
baghjulet. Juster fronthjulet med gaffelholderne,
og positioner det ved at sikre, at hjulet passer
korrekt inde i gaffelholderne.
Samtidig med at quick release grebet holdes
på linje med hjulnavet, skal du stramme
justeringsmøtrikken på den modsatte side, ved
at dreje den med uret, indtil du kan føle der er
modstand.
