Gunter & Hauer BRITA 60 User manual

Günteris ir Haueris
UANAUDOJIMO INSTRUKCIJA
VIRTUVĖS GAUSTUMAS
BRITA 60 / BRITA 90
Translated from Ukrainian to Lithuanian - www.onlinedoctranslator.com
GARTRAUKIS

Dėkojame už pasitikėjimą
ir prekių pirkimą
GÜNTER & HAUER!
Ši instrukcija buvo sukurta,
kad būtų lengviau naudotis įrenginiu.
Tai padės kuo greičiau susipažinti
su naujomis technologijomis.
Įsitikinkite, kad gavote įrenginį be žalos.
Jei aptinkama žala, susisiekite su ja
prekybos organizacija, kurioje pirkote.
Naudojimo instrukcijas taip pat rasite mūsų svetainėje:
www.gunter-hauer.ua

Gerbiamas kliente!
Dėkojame ir sveikiname įsigijus mūsų įrenginį.
Užtikriname: visi mūsų gaminiai pagaminti pagal
aukščiausi kokybės ir dizaino standartai.
Todėl esame tikri, kad naujasis įrenginys jums patiks.
Prašome atidžiai perskaityti naudojimo instrukciją
prieš montavimą ir naudojimą.
Jei laikysitės šiose naudojimo instrukcijose pateiktų
rekomendacijų, mūsų prietaisas užtikrins nuolatinį
aukštą našumą ir išliks veiksmingas visą laiką
dar daug metų.
Ypatingą dėmesį atkreipkite į visas detales technines
informacija ir montavimo instrukcijos.
Svarbu, kad prietaisą montuotų tik kvalifikuotas technikas, kad
būtų užtikrintas šio prietaiso saugumas ir patikimumas.
Be to, įrenginį sumontavus nekvalifikuotiems
darbuotojams, gali turėti įtakos bet kokiai garantijai
pretenzijas.
Tikimės, kad jums patiks virtuvės gaubtas
Günteris ir Haueris
3

TURINYS
Saugos įspėjimai ir patarimai 5
Paruošimas prieš montavimą 6
Surinkimas 7
Kapoto komponentai 9
Elektros grandinė 10
Naudojimas ir priežiūra 11
Technine informacija 12
4

Saugos įspėjimai ir patarimai
ĮSPĖJIMAS
Mūsų gaminiai atitinka įstatymus ir kitus teisės aktus, tačiau
Netinkamas naudojimas gali sukelti sužalojimą
arba sugadinti prietaisus.
Atidžiai perskaitykite instrukcijas. Jame yra svarbi
informacija apie saugą, techninę priežiūrą ir montavimą.
Laikykite šį vadovą saugioje vietoje
tolesnis naudojimas.
Saugumo patarimai
Tam tikromis sąlygomis elektros prietaisai
gali būti pavojinga:
• Netikrinkite filtrų būklės, kai veikia gartraukis.
• Nenaudokite šio gaminio lauke.
• Prieš ką nors ištraukite maitinimo kištuką
priežiūra.
• Vaikai dažniausiai nežino apie elektros pavojų prietaisai.
Todėl prietaisą naudokite tik prižiūrint suaugusiems ir
laikykite jį vaikams nepasiekiamoje vietoje.
• Šis prietaisas nėra skirtas asmeniniam naudojimui
(įskaitant vaikus), kurių fizinis, jutiminis ar protinis
pajėgumas yra ribotas arba neturi patirties ir žinių, jei tai
daroma ne prižiūrint už jų saugumą atsakingam
asmeniui.
Vaikai neturėtų žaisti su šiuo prietaisu.
5

Saugos priemonės
Būkite atsargūs, kai gartraukis veikia kartu su atviru židiniu ar
degikliu, kuris priklauso nuo oro patalpoje, nes gartraukis
pašalina orą, reikalingą degikliui / židiniui sudeginti.
Užtikrinkite tinkamą vėdinimą patalpoje, kad gartraukis
veiktų saugiai.
Paruošimas prieš montavimą
Technologinis saugumas
· Montavimo ir elektros prijungimo darbus turi atlikti
kvalifikuoti darbuotojai.
· Reikalingas įžeminimo kabelis.
· Gartraukis turi būti sumontuotas taip, kad kištukas būtų lengvai
pasiekiamas.
ĮSPĖJIMAS!Tam tikromis sąlygomis gaubtas gali būti pavojingas:
- Netikrinkite filtrų būklės, kai veikia gartraukis.
- Nelieskite lempučių ar gretimų vietų, kai veikia
gartraukis arba iš karto išjungę prietaisą.
- Draudžiama virti flambiruojant po gaubtu.
Prieš prijungdami gaubtą prie elektros tinklo, įsitikinkite,
kad įtampa ir duomenys, nurodyti vardinėje lentelėje,
atitinka tinklo ir kištukinio lizdo charakteristikas.
Jei abejojate, kreipkitės į kvalifikuotą elektriką.
6

SURINKIMAS
Montavimas prie sienos
1. Išgręžkite skyles pagal nurodytus atstumus.
2. Pritvirtinkite prietaisą ant sienos ir išlyginkite
jį horizontaliai.
3. Sureguliavę gaubtą pritvirtinkite varžtais. Skirtingiems
įrengimams naudokite savisriegius ir sraigtinius inkarus,
atitinkančius sienos tipą (pvz., gelžbetonio, gipso kartono ir
kt.). Jei gaminiuose yra varžtai ir sraigtiniai inkarai,
patikrinkite, ar varžtai tinka sienai, kurioje bus tvirtinamas
gaubtas.
Dėžutės montavimas
1. Įsitikinkite, kad visi elektriniai elementai yra dėžutėje.
Paruoškite oro išleidimo angą.
2. Sureguliuokite išorinės oro atramos kronšteino plotį.
Tada pritvirtinkite prie sienos varžtais.
Montavimo etapai
1. Išgręžkite 50 mm skylutes dviem STSX45 varžtams, kad
pritvirtintumėte sieninį laikiklį.
2. Adapterio flanšas, esantis variklio išleidimo angoje,
pritvirtintas keturiais M4X16 plokščiagalviais varžtais.
7

3. Vieną lankstaus ortakio (pasirinktinai) galą uždėkite ant
adapterio flanšo (išmetimo įvorės). Pritvirtinkite oro kanalą
prie adapterio flanšo spaustuku (pasirinktinai).
4. Kitą lankstaus ortakio galą prijunkite prie ventiliacijos
angos. Venkite pernelyg didelių oro kanalo lenkimų. Kuo
trumpesnis ir tiesesnis (be didelių vingių) ortakis, tuo
didesnis našumas ir mažiau triukšmo bei vibracijos
gartraukyje.
Gofravimas
Vožtuvas
Siena
Ištrauka
8

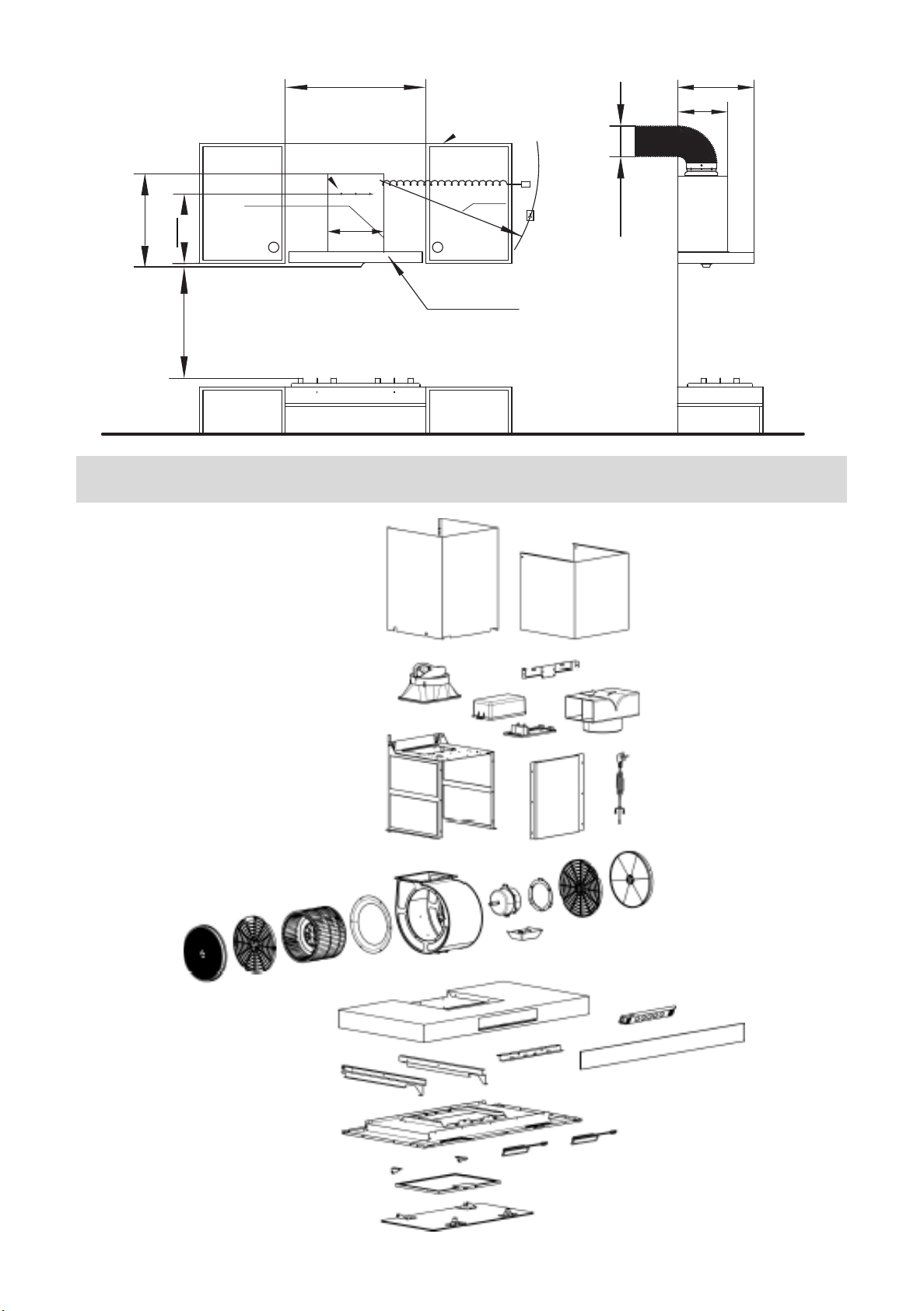

BRITA 90 920 480
300
M4 × 16 varžtas Lubos
300
Ištrauka
Komponentai gaubtai
9
600
650〜700 500
φ
1000 RUB

Elektros grandinė
Lempa
(2 W / 12 V) * 1
Ruda Mėlyna Kondensatorius
5uF / 500V
Variklis
Oranžinė
Raudona
Geltona
Pilka
B k
1
2lak
M
Ekranas Galia 3
COM Žemės geltona / žalia
Baltas
~
Lenta Lenta Ruda
Mėlyna
L
N
Žemės geltona / žalia
Naudojimas ir priežiūra
Apšvietimas Turbo-
režimas Įjungti išjungti reglamentas
intensyvumo
Judesio jutiklis Judesio jutiklis
Jūsų gaubtas turi funkcijąBangų valdymas(valdymas gestais), kuri
leidžia įjungti / išjungti gaubtą neliečiant valdymo skydelio.
Įspėjame, kad turbo režimas (ketvirta pavara) veikia tik 3
minutesir automatiškai persijungia į trečią pavarą.
Bakstelėkite maitinimo mygtuką vieną kartą, kad paleistumėte trijų minučių
automatinio išjungimo režimą, ir dukart bakstelėkite, kad iš karto išjungtumėte
gaubtą.
10

GAUBTUVO PRIEŽIŪRA
Stiklas yra paprasčiausia valoma medžiaga. Kasdienė
priežiūra padės jūsų gobtuvui atrodyti gerai.
Valymo patarimai:
* Valymui reikia tik šilto vandens su muilu arba
plovikliu.
* Po valymo nuplaukite švariu vandeniu. Nusausinkite švaria
minkšta šluoste, kad išvengtumėte vandens pėdsakų.
* Metalinei dėžutei valyti naudokite buitinį nebraižytą valiklį
arba nerūdijančio plieno poliravimo miltelius su nedideliu
kiekiu vandens ir minkštu skudurėliu.
* Sunkiais atvejais naudokite plastikinį valymo šepetėlį arba
minkštą šepetėlį su plovikliu ir vandeniu. Lengvai patrinkite
poliravimo linijų arba „šlifavimo“ kryptimi. Venkite per stipriai
spausti, nes tai gali pažeisti paviršių.
* Neleiskite indėlių išlikti ilgą laiką.
11

* Nenaudokite įprastos metalinės kempinės ar plieninių
šepečių. Maži plieno gabalėliai gali prilipti prie paviršiaus
ir sukelti rūdžių.
* Neleiskite fiziologiniams tirpalams, dezinfekavimo
priemonėms, balikliams ilgai liestis su metaliniu paviršiumi.
Daugelyje šių junginių yra cheminių medžiagų, kurios gali
pakenkti. Užlipę ant gaubto, nuplaukite juos vandeniu ir
nusausinkite švaria šluoste.
* Dažyti paviršiai turi būti valomi tik šiltu vandeniu ir švelniu
valikliu.
TECHNINE INFORMACIJA
Modelis BRITA 60 / BRITA 90
Galia, W. 250
Našumas, kub.m/val 1200
Aukštos įtampos 220-240 V, 50 Hz
apšvietimas (lempos ILCOS D kodas: DBR-1.5-S) LED, 2x2W.
Triukšmo lygis, dB ≤55
Flanšo skersmuo, mm 150
12

Oficialus Günter & Hauer atstovas Ukrainoje
www.gunter-hauer.ua
paštas: [email protected]
Informacinės pagalbos tarnyba Ukrainos teritorijoje:
0 800 60 44 69

Günter & Hauer
UAINSTRUCTIONS FOR USE
KITCHEN HOOD
BRITA 60 / BRITA 90
Translated from Ukrainian to English - www.onlinedoctranslator.com
EN

Thank you for your trust
and purchase of products
GÜNTER & HAUER!
This instruction was developed,
to make the device easier to use.
It will help you get acquainted with
the new technology as soon as possible.
Make sure you receive the device without damage.
If damage is found, please contact her
the trading organization where you made the purchase.
Operating instructions are also available on our website:
www.gunter-hauer.ua

Dear customer!
Thank you and congratulations on purchasing our device.
We assure you: all our products are made in accordance with
the highest standards of quality and design.
Therefore, we are sure that you will like the new device.
Please read the operating instructions carefully
before installation and use.
If you follow the recommendations contained in
these operating instructions, our device will
provide you with consistently high performance and
will remain effective throughout
many years to come.
Pay special attention to all the detailed technical
information and installation instructions.
It is important that the appliance is installed only by a qualified
technician to ensure the safety and reliability of this appliance.
In addition, the installation of the device by
unqualified personnel may affect any warranty provided
claims.
We hope you enjoy the kitchen hood
Günter & Hauer
3

CONTENT
Safety warnings and tips 5
Preparation before installation 6
Assembling 7
Components of the hood 9
Electrical circuit 10
Use and care 11
Technical information 12
4

Safety warnings and tips
WARNING
Our products comply with laws and regulations, but at
Improper use can result in personal injury or
damage to appliances.
Read the instructions carefully. It contains important
information on safety, maintenance and installation.
Keep this manual in a safe place for
further use.
Security tips
Under certain conditions, electrical appliances
can be dangerous:
· Do not check the condition of the filters during hood operation.
· Do not use this product outdoors.
· Unplug the power plug before any maintenance.
· Children are usually unaware of the dangers of electricity
devices. Therefore, use the appliance only under adult
supervision and keep the appliance out of the reach of
children.
· This appliance is not intended for personal use (including
children) with reduced physical, sensory or mental
capacity or lack of experience and knowledge, if this is
not done under the supervision of the person responsible
for their safety.
Children should not play with this appliance.
5

Safety measures
Be careful when the hood works at the same time as an open
fireplace or burner, which depends on the air in the room, as
the hood removes the air needed to burn the burner /
fireplace.
Ensure adequate ventilation in the room for safe operation of
the hood.
Preparation before installation
Technological security
· Installation and electrical connections must be carried
out by qualified personnel.
· Ground cable required.
· The hood must be installed in such a way that the plug is easily
accessible.
WARNING!Under certain conditions, the hood can be dangerous:
- Do not check the condition of the filters during hood operation.
- Do not touch the light bulbs or adjacent areas during operation
of the hood or immediately after switching off the appliance.
- It is forbidden to cook by flambéing under the hood.
Before connecting the hood to the mains, make sure that
the voltage and data on the rating plate correspond to the
characteristics of the mains and socket.
If in doubt, consult a qualified electrician.
6

ASSEMBLING
Wall mounting
1. Drill holes according to the specified distances.
2. Mount the appliance on the wall and level it
horizontally.
3. After adjustment, fix the hood with screws. For different
installations, use self-tapping screws and screw anchors that
match the type of wall (eg reinforced concrete, drywall, etc.).
If the products are equipped with screws and screw anchors,
please check that the screws are suitable for the type of wall
in which the hood is to be fixed.
Installation of a box
1. Make sure that all electrical elements are within the box.
Prepare an air vent.
2. Adjust the width of the outer air support bracket. Then
fasten it to the wall with screws.
Stages of installation
1. Drill 50 mm holes for the two STSX45 screws to secure
the wall mounting bracket.
2. The adapter flange located at the engine outlet is fixed with
four M4X16 flat head screws.
7
