Gutta 4295157 User manual

Premium Terrassendach 5x3 m bis 8x5 m

Art.-Nr. 4295157-4295299

4295373-4295513

4295587-4295728

Montageanleitung

Assembly instructions

Instructions de montage

Terrassendach 5m Breite Terrassendach 6m Breite

Terrassendach 7m Breite Terrassendach 8m Breite

Voraussetzungen | Montagehinweise | Pﬂegeinformationen

• Beachten Sie die örtlichen Bauvorschriften sowie die Schneelastzonen in ihrer Region

• Sortieren Sie die Teile vor der Montage und prüfen Sie die Inhaltsliste gemäß Montageanleitung

• Zur Montage des Terrassendach-Bausatzes werden mindestens 2 Personen benötigt

• Befolgen Sie die Anweisungen und Montageschritte in der Montageanleitung

• Die Hohlkammerplatten dürfen nicht ohne quergelegte Laufbretter (über mind. 2 Sparren) begangen werden

• Punktbelastungen sind unbedingt zu vermeiden

• Entfernen Sie regelmäßig den Schnee vom Dach

• Schneelast: Modelle mit 3 - 4 m Dachtiefe: 150 kg/m² und Modelle mit 5 m Dachtiefe: 100 kg/m²

• Enthaltenes Befestigungsmaterial ist nur für festes Mauerwerk. Bei Dämmung, Hohlblöcken etc. muss separates

Befestigungsmaterial verwendet werden.

• Halten Sie die Dachrinne frei von Laub, Schmutz und Schnee

• Der Terrassendach-Bausatz muss auf einem ebenen, festen Untergrund (z. Beton, Betonplatten) montiert werden.

Fundamentmaße: Länge 40cm x Breite 40cm x Tiefe 80cm

• Reinigen Sie die Paneelen mit Wasser und einem milden Reinigungsmittel, verwenden Sie keine Scheuermittel,

Aceton oder lösungshaltige Mittel!

• Defekte oder verbogene Pfosten oder Träger sind sofort auszutauschen

• Das Wandanschlussproﬁl muss in folgender Höhe angebracht werden (gemessen an der

Proﬁloberkante)

3m Tiefe: 240cm = 7° - 300cm = 20°

4m Tiefe: 240cm = 5° - 340cm = 20°

5m Tiefe: 245cm = 5° - 375cm = 20°

• Da der Querträger um max. 60cm Richtung Hauswand versetzt werden kann, ergibt sich daraus eine höhere

Dachneigung (Gefälle)

Farb- und Größenabweichungen etc. innerhalb der üblichen Toleranzen vorbehalten. Unsere Empfehlungen befreien

nicht von der Verpﬂichtung, das Produkt eigenverantwortlich zu überprüfen. Im Zweifelsfalle bitten wir eine Fachbera-

tung in Anspruch zu nehmen. Technische Änderungen vorbehalten.

Das Premium Terrassendach wurde gem. der EN 1090 entwickelt und hergestellt. Es darf nur für Überdachungen einer

Terrasse mit entsprechender Befestigung für die jeweilige Hauswand und für nicht gewerbliche Anwendung genutzt

werden. Jede andere als die hier beschriebene bestimmungsgemäße Verwendung gilt als zweckwidrige Verwendung.

Der Hersteller haftet nicht für eventuelle Schäden oder Folgeschäden, die durch zweckwidrige, falsche oder unsach-

gemäße Verwendung entstehen.

13, 17, 19

4 und 5 17

TX 25

Requirements | Assembly instructions | Care information

• Observe the local building regulations and the snow load zones in your region.

• Before the assembly sort the parts and check the contents list according to the assembly instructions.

• At least 2 persons are required to assemble the terrace roof.

• Follow the instructions and installation steps in the assembly instructions.

• The Twin-Wall Sheets do not walk on transverse running boards (at least 2 rafters).

• Point loads must be avoided absolutely

• Regularly remove snow from the roof

• Snow load: models with 3 - 4 m roof depth: 150 kg/m² and models with 5 m roof depth: 100 kg/m²

• Included ﬁxing material is only for solid masonry. Separate ﬁxing materials must be used for insulation, hollow

blocks, etc.

• Keep the gutter free of leaves, dirt and snow.

• The terrace roof must be installed on a ﬂat, solid surface (for example concrete, concrete slabs). Foundation di-

mensions: length 40cm x width 40cm x depth 80cm

• Clean the Twin-Wall Sheets with water and a mild detergent and do not use abrasives, acetone or solvents!

• Defective or bent posts or beams must be replaced immediately.

• The wall connection proﬁle must be installed at the following height (measured at the upper edge of the

proﬁle)

3m depth: 240cm = 7° - 300cm = 20°

4m depth: 240cm = 5° - 340cm = 20°

5m depth: 245cm = 5° - 375cm = 20°

• As the cross beam can be moved by max. 60cm towards the house wall, this results in a higher roof pitch (slope).

Colour and size deviations etc. within the usual tolerances reserved. Our recommendations do not release the custo-

mer from the obligation to check the product on his own responsibility. In case of doubt, please consult a specialist.

Technical modiﬁcations reserved.

The Premium Terrace Roof has been developed and manufactured according to EN 1090. It may only be used for

rooﬁng over a terrace with appropriate fastening for the respective house wall and for non-commercial use. Any use

other than the intended use described here is considered improper use. The manufacturer is not liable for any damage

or consequential damage resulting from improper, incorrect or inappropriate use.

13, 17, 19

4 und 5 17

TX 25

Prérequis | Instructions de montage | Conseils d‘entretien

• Respecter les règlementations du batiment ainsi que les zones de contrainte de neige de votre région

• Trier les pièces avant l´assemblage et vériﬁer le contenu de la liste des pièces conformément au mode d´emploi

• Le montage du module de toit de terrasse nécessite la présence de 2 personnes

• Suivre les instructions et les étapes d´assemblage conformément à la notice de montage

• Ne pas marcher sur les plaques alvéolaires avant d´avoir posé des planches transversales reposant sur au moins

2 chevrons

• Les charges ponctuelles sont à éviter absolument

• Retirer régulièrement la neige du toit

• Charge maximale supportée: 150 kg/m2 pour le modèle avec une profondeur de 3 - 4 m.

100 kg/m2 pour le modèle avec une profondeur de 5

• Le matériel de ﬁxation inclus n‘est destiné qu‘à la maçonnerie massive. Des matériaux de ﬁxation séparés doivent

être utilisés pour l‘isolation, les blocs creux, etc.

• Garder la gouttière exempte de feuilles, saletés et neige

• Le toit de terrasse doit etre assemblé sur une surface plane et solide (ex. Béton, dalles de béton). Dimensions de

la fondation : longueur 40cm x largeur 40cm x profondeur 80cm

• Nettoyer les plaques alvéolaires avec de l´eau et un savon doux, ne pas utiliser de produits abrasifs, d´ acetone ou

solvants!

• Des poteaux ou poutres défectueux ou courbés sont à remplacer immédiatement

• Le proﬁlé de raccordement mural doit être installé à la hauteur suivante (mesurée au bord supérieur du

proﬁlé)

3m profondeur : 240cm = 7° - 300cm = 20°

4m profondeur : 240cm = 5° - 340cm = 20°

5m profondeur : 245cm = 5° - 375cm = 20°

• Puisque la traverse peut etre déplacée de maximum 60 cm en direction du mur de la maison, il en résulte une plus

haute inclinaison de la toiture (pente descendante)

Les écarts de couleur et de dimension dans les tolérances habituelles sont réputés dans la norme d´acceptation. Nos

recommandations ne vous dispensent pas d´inspecter le produit sous votre propre responsabilité . En cas de doute,

nous conseillons de faire appel à un professionnel. Sous réserve de modiﬁcations techniques.

Le Premium Terrace Roof a été développé et fabriqué conformément à la norme EN 1090. Il ne peut être utilisé que

pour la couverture d‘une terrasse avec une ﬁxation appropriée pour le mur de la maison concernée et pour un usage

non commercial. Toute utilisation autre que l‘usage prévu décrit ici est considérée comme une utilisation abusive. Le

fabricant n‘est pas responsable des dommages ou des dommages consécutifs résultant d‘une utilisation incorrecte

ou inappropriée.

13, 17, 19

4 und 5 17

TX 25

Z.1

Z.2

Z.3

Z.4

Z.6

Z.8

Z.9

Z.10

Z.11

Z.12

Z.14

Z.15

Z.16

Z.17

Z.18

Z.19

Z.20

O P

Anzahl | Number | Numéro

Nr. Bezeichnung Designaon Désignaon 5x3 5x4 5x5 6x3 6x4 6x5 7x3 7x4 7x5 8x3 8x4 8x5

AHohlkammerplae 980 x 3000 - 5000 mm Twinwall sheet 980 x 3000 - 5000 mm Plaque alvéolaire 980 x 3000 - 5000 mm 5x 5x 5x 6x 6x 6x 7x 7x 7x 8x 8x 8x

BWandanschluss inkl. vormonerter Lagerprole Wall connecon incl. pre-assembled bearing

proles

Raccordement mural, prolés préassemblés

inclus 1x 1x 1x 2x 2x 2x 2x 2x 2x 2x 2x 2x

CVorderer Querträger / Pfee Front cross beam / purlin Poutre avant / panne 1x 1x 1x 2x 2x 2x 2x 2x 2x 2x 2x 2x

DRegenrinne Rain guer Gouère 1x 1x 1x 2x 2x 2x 2x 2x 2x 2x 2x 2x

EQuerstrebe 30x30x948 mm Cross brace 30x30x948 mm Traverse 30x30x948 mm 10x 10x 15x 12x 12x 18x 14x 14x 21x 16x 16x 24x

FSparren Rand links und rechts (teilvormonert) Raer Edge le and right (partly pre- assemb-

led)

Chevron latéral droit et gauche (parellement

préassemblé) 2x 2x 2x 2x 2x 2x 2x 2x 2x 2x 2x 2x

GSparren Mie (teilvormonert) Raer middle (partly pre- assembled) Chevron médian (parellement préassemblé) 4x 4x 4x 5x 5x 5x 6x 6x 6x 7x 7x 7x

HAlu Deckel Alu Cap Recouvrement alu entre plaques 6x 6x 6x 7x 7x 7x 8x 8x 8x 9x 9x 9x

IPfosten vormonert mit Standfuß Pre-assembled post with stand Poteau préassemblé avec empiètement 3x 3x 3x 3x 3x 3x 3x 3x 3x 3x 3x 3x

JDeckel Vorderer Querträger / Pfee Cap of front cross beam / purlin Fermeture de la poutre avant / panne 2x 2x 2x 2x 2x 2x 2x 2x 2x 2x 2x 2x

KDeckel Wandanschluss Cap wall connecon Fermeture latérale de raccordement mural 2x 2x 2x 2x 2x 2x 2x 2x 2x 2x 2x 2x

LDeckel Regenrinne Cap rain guer Fermeture latérale de gouère 2x 2x 2x 2x 2x 2x 2x 2x 2x 2x 2x 2x

MLagerprol Storage prol 6x 6x 6x 7x 7x 7x 8x 8x 8x 9x 9x 9x

NAbdeckung Wandanschluss Cover of wall connecon Prolé de recouvrement des raccordements

muraux 5x 5x 5x 6x 6x 6x 7x 7x 7x 8x 8x 8x

OU-Prol für Hohlkammerplaen U-Prol for Twinwall sheets Prolé de fermeture pour plaque alvéolaire 10x 10x 10x 12x 12x 12x 14x 14x 14x 16x 16x 16x

PRegenablauf Rain drainage Ecoulement d’eau pluviale 1x 1x 1x 2x 2x 2x 2x 2x 2x 2x 2x 2x

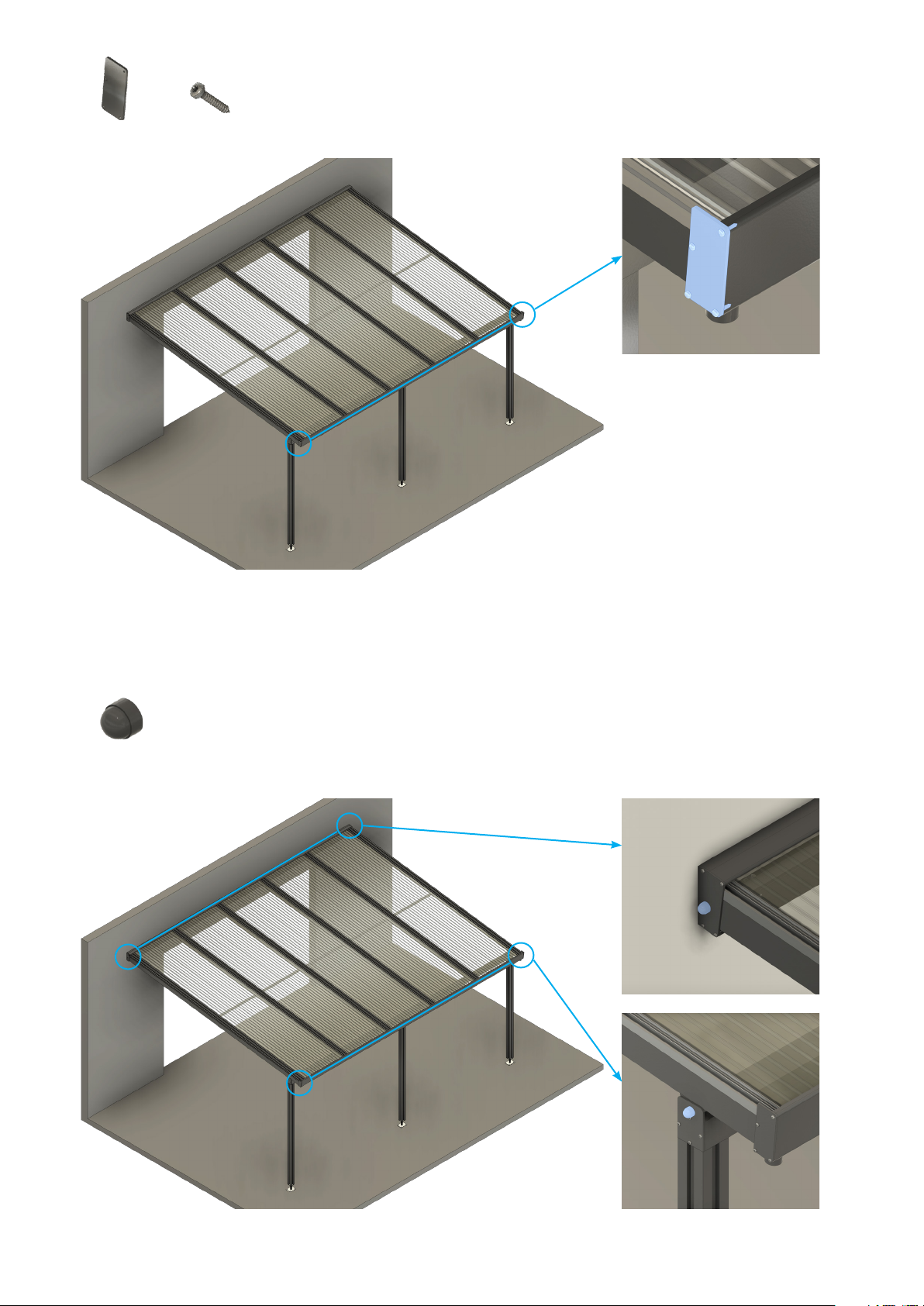

Z.1 Abdeckkappe SW 19 Cover cap SW 19 Cover cap SW 19 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x

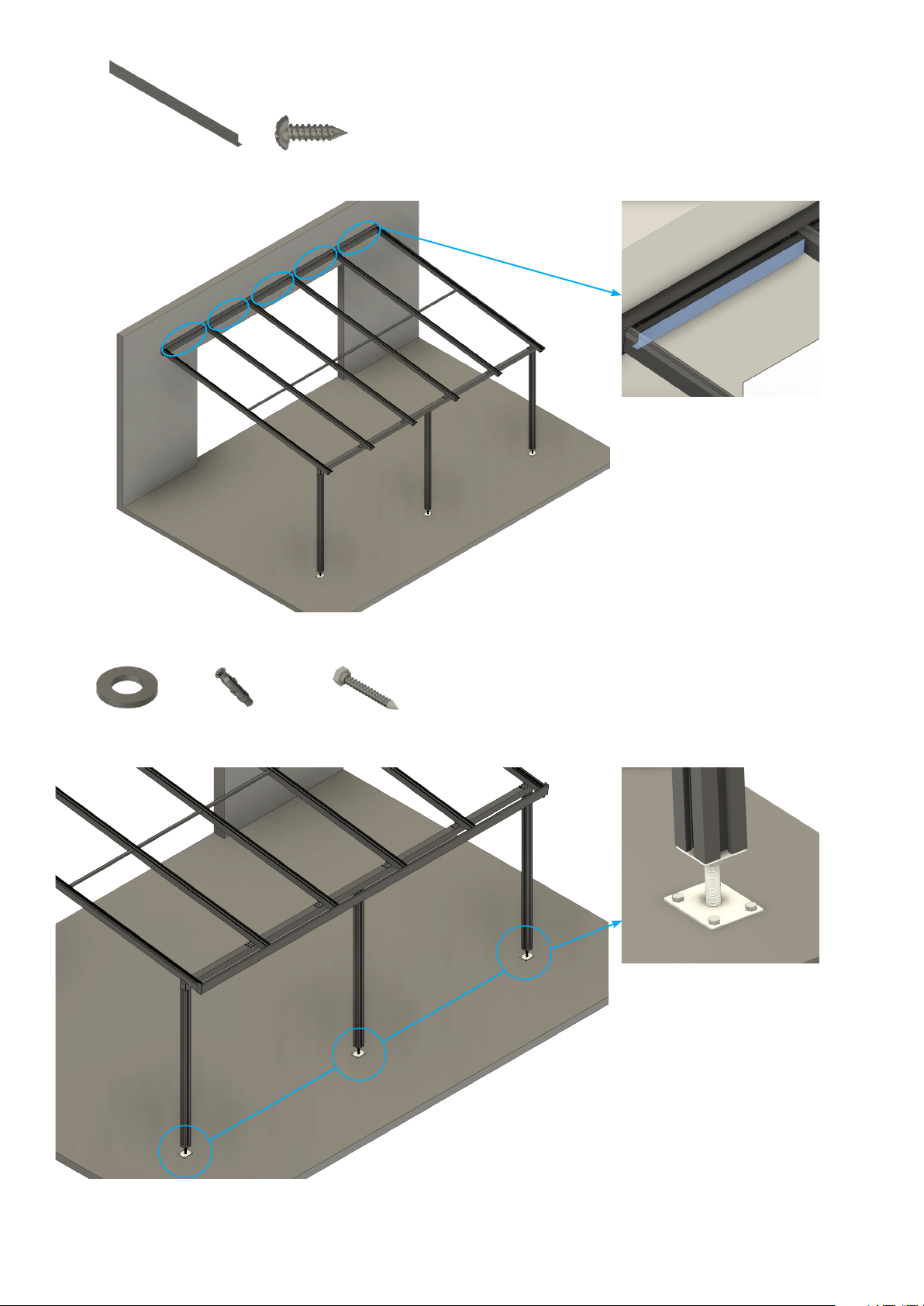

Z.2 10,5 VZ DIN 125 10,5 VZ DIN 125 10,5 VZ DIN 125 24x 24x 24x 26x 26x 26x 28x 28x 28x 30x 30x 30x

Z.3 Dübel 12 mm Dübel 12 mm Dübel 12 mm 24x 24x 24x 26x 26x 26x 28x 28x 28x 30x 30x 30x

Z.4 10x80 VZ DIN 571 10x80 VZ DIN 571 10x80 VZ DIN 571 24x 24x 24x 26x 26x 26x 28x 28x 28x 30x 30x 30x

Z.6 M12 DIN 127 B VZ M12 DIN 127 B VZ M12 DIN 127 B VZ 12x 12x 12x 14x 14x 14x 16x 16x 16x 18x 18x 18x

Z.8 M12x140 DIN 931 8.8 M12x140 DIN 931 8.8 M12x140 DIN 931 8.8 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x

Z.9 M12x200 DIN 931 8.8 M12x200 DIN 931 8.8 M12x200 DIN 931 8.8 8x 8x 8x 10x 10x 10x 12x 12x 12x 14x 14x 14x

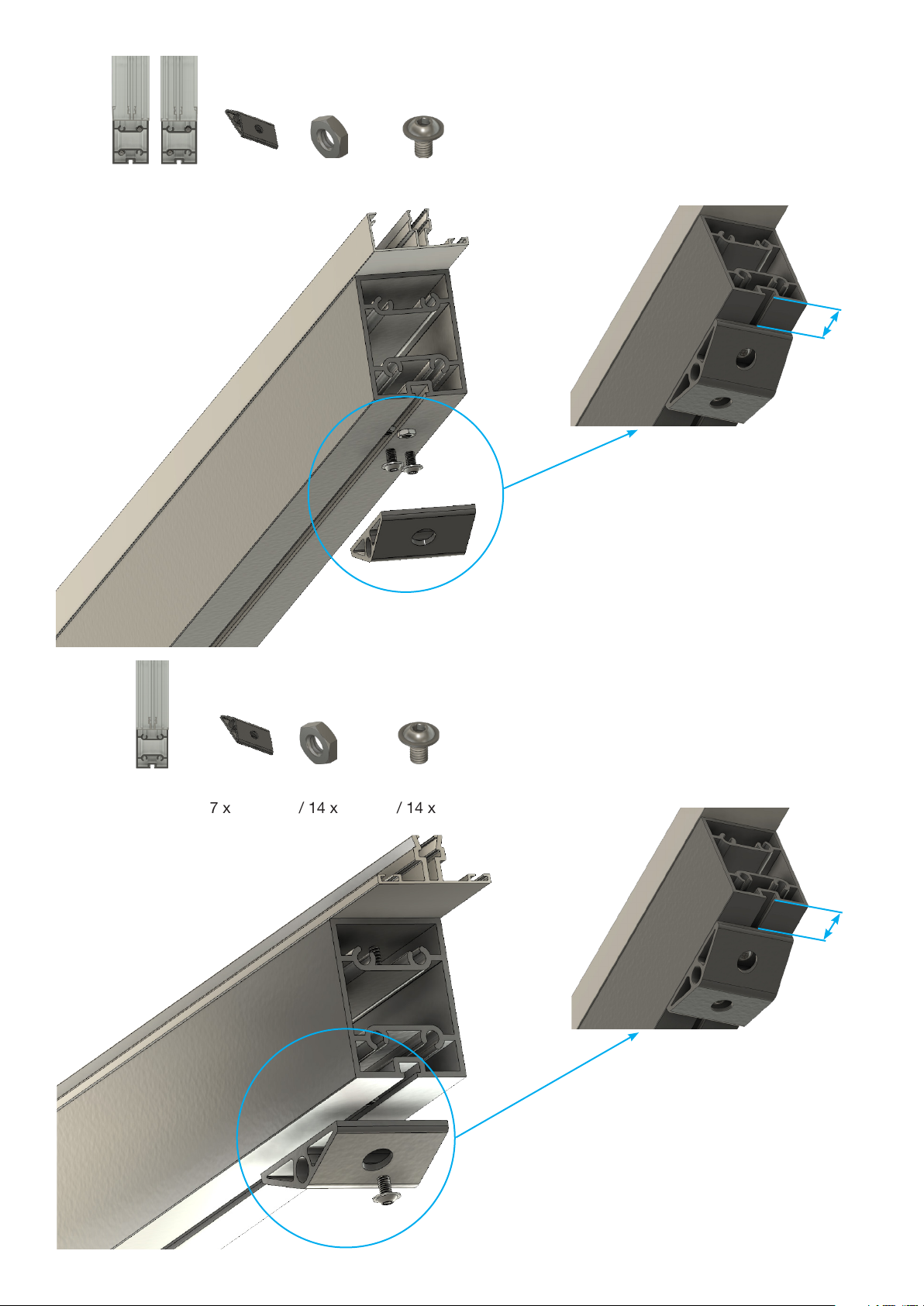

Z.10 M6 DIN 439 M6 DIN 439 M6 DIN 439 12x 12x 12x 14x 14x 14x 16x 16x 16x 18x 18x 18x

Z.11 M6x10 ISO 7380-2 10.9 M6x10 ISO 7380-2 10.9 M6x10 ISO 7380-2 10.9 12x 12x 12x 14x 14x 14x 16x 16x 16x 18x 18x 18x

Z.12 M8 DIN 934 VZ M8 DIN 934 VZ M8 DIN 934 VZ 12x 12x 12x 14x 14x 14x 16x 16x 16x 18x 18x 18x

Z.14 M8x40 ISO 7380-2 10.9 M8x40 ISO 7380-2 10.9 M8x40 ISO 7380-2 10.9 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x

Z.15 Aufnahme für Querträger Holder for cross beam Support pour poutre transversale 20x 20x 30x 24x 24x 36x 28x 28x 42x 32x 32x 48x

Z.16 M8 DIN 1661 A2 M8 DIN 1661 A2 M8 DIN 1661 A2 12x 12x 12x 14x 14x 14x 16x 16x 16x 18x 18x 18x

Z.17 Kantenverschlußband mit Membrane Edge closing tape with membrane Adhésif de fermeture avec membrane 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x

Z.18 Kantenverschlußband ohne Membrane (op-

onal) Edge closing tape without membrane (oponal) Adhésif de fermeture sans membrane (opon) 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x

Z.19 9210479 - 4,8x13 ISO 14585 A2 TX C 9210479 - 4,8x13 ISO 14585 A2 TX C 9210479 - 4,8x13 ISO 14585 A2 TX C 15x 15x 15x 18x 18x 18x 21x 21x 21x 24x 24x 24x

Z.20 Edelstahlschraube 6,3x32 inkl. Membrandich-

tung Stainless steel screw 6,3x32 incl. membrane seal Vis inox 6,3x32 avec joint 48x 54x 60x 56x 63x 70x 64x 72x 80x 72x 81x 90x
