Nous vous félicitons pour votre choix car cet appareil a été conçu avec le plus grand soin. our en tirer le maximum
de satisfaction, nous vous conseillons de lire avec attention ce manuel d'instructions. Conservez-le pour pouvoir le
relire plus tard si nécessaire.
Description générale
Le GYS ACK OBD est conçu pour maintenir la mémoire interne des véhicules lors du changement de leurs batteries
ou toute autre intervention nécessitant la déconnection de la batterie. Cet appareil évite la perte de certaines
données ainsi qu’une reprogrammation souvent longue de l’ordinateur de bord du véhicule (Horloge, radio, alarme,
clé main libre…). Equipé d’une prise allume cigare, Le GYS ACK OBD s’utilise également comme une source
d’alimentation 12V DC pour Spot, TV, outillage, etc…
our faciliter le transport ce produit dispose d’un compartiment de stockage à l’arrière pour les différents câbles et le
chargeur.
our le bon fonctionnement de l’appareil et pour préserver la durée de vie de sa batterie interne, il est
impératif de le recharger avant la première utilisation, après chaque utilisation et tous les 30 jours dans le
cas d’une non utilisation.
Test de la batterie interne
our tester l’état de la batterie interne de le GYS ACK OBD, mettre le produit sur la position ON :
Le voyant rouge indique que la batterie est chargée à moins de 50%,
 Il est nécessaire de recharger la batterie immédiatement
Le voyant jaune indique que la batterie est chargée entre 50 et 75%
 Il est possible d’utiliser le produit mais préférable de le recharger dès que possible
Le voyant vert indique que la batterie est complètement chargée
 roduit prêt à l’emploi
Rec arge de la batterie interne
our recharger la batterie interne, Le GYS ACK OBD ne doit pas être connecté à un véhicule.
1- Branchez le bloc chargeur au secteur (230V)
2- Branchez le chargeur à l’endroit indiqué en face avant du produit
3- Etats de charge :
Le voyant rouge indique que la batterie est en charge
Le voyant vert indique que la batterie est chargée
 Vous pouvez utiliser le produit
Le voyant jaune indique que la batterie interne est défectueuse
 Il est nécessaire de remplacer la batterie
Attention :
•Si au-delà d
e 24 heures de charge le voyant rouge est toujours actif, la batterie interne est détériorée, il est
nécessaire de la remplacer.
•
Ne pas tenter de recharger le produit via l’allume cigare d’un véhicule car le courant de charge pourrait être
instable et endo
mmager le produit ou l’allume cigare du véhicule. our une recharge optimale, utiliser le bloc
chargeur fourni avec le produit.

3
Si l’appareil ou le véhicule connecté au GYS ACK OBD consomme plus de 4A ou subit un court circuit,
la protection électronique du GYS ACK OBD s’enclenche et coupe son alimentation. our de nouveau
utiliser le produit et réenclencher la sécurité, il est nécessaire de déconnecter la prise 12V DC ou la prise
OBD de l’appareil.
Utilisation sur prise OBD
Avant toute utilisation, bien vérifier que tous les consommateurs du vé icule (ventilation, lumières,
ordinateur de bord…) ne sont pas actifs :
1- Vérifiez que la batterie interne du produit est chargée (voir « Test de la batterie interne »)
2- Connectez le câble avec le connecteur OBD au véhicule
 Vérifiez que le connecteur est correctement branché au véhicule
3- Allumez le produit
4- Déconnectez la batterie du véhicule et posez les câbles sur un élément non conducteur.
Attention : Le système électrique du véhicule reçoit du courant de la part de l’OBD Memory Saver via la prise OBD.
Cependant, les connecteurs de batterie du véhicule sont toujours alimentés. Il est nécessaire de les isoler et de ne
pas les mettre en contact avec une partie métallique ou tout objet conducteur qui pourraient créer un court-circuit.
5- Une fois la batterie reconnectée au véhicule, déconnectez la prise OBD
6- Rechargez le produit après utilisation.
Utilisation comme source d’alimentation 12V via l’allume cigare
Ce produit offre une source d’alimentation 12V via allume cigare :
1- Vérifiez que la batterie interne de l’OBD est chargée (voir « Test de la batterie interne »)
2- Vérifiez que l’équipement que vous souhaitez connecter au GYS ACK OBD est éteint (position OFF) puis
connectez la prise allume-cigare entre l’appareil et le produit
3- Allumez l’appareil, le GYS ACK OBD fourni le courant nécessaire.
4- Eteindre l’appareil une fois utilisé, déconnectez la prise allume cigare et rebranchez le GYS ACK OBD sur une
prise secteur pour le recharger.
Important : Ne pas utiliser la prise OBD comme source de courant pour les systèmes électroniques du véhicule
type ordinateur de bord, radio…au risque d’endommager la batterie interne.
Non garantie de la batterie
Les batteries sont des éléments actifs, leur durée de vie dépend de leur entretien. Après chaque utilisation de ce
produit, il est impératif de recharger la batterie interne. Le stockage dans des lieux aux températures élevées réduit
considérablement la charge des batteries. Dans le cas d’une non-utilisation prolongée, il est fortement conseillé de
recharger les batteries avant utilisation.
Pour cette raison la batterie du Gyspack OBD est exclue de la garantie car sa conservation dépend de
son utilisation.

4
Conseils et avertissements
Le produit doit être stocké en position verticale, la position horizontale ne doit être que temporaire.
Le produit ne doit pas être exposé à des gaz explosifs, aux flammes, aux étincelles, à des températures extrêmes
ou à l’eau.
Choisir un local abrité et suffisamment aéré ou spécialement aménagé.
Recharger le produit dans un endroit ventilé et ne pas faire d’étincelle à proximité.
Examiner le chargeur régulièrement, la fiche, le boitier et les câbles pour détecter tout dommage. S’il est
endommagé, il ne doit pas être utilisé avant sa réparation.
Ne pas ouvrir l’appareil. Toute modification non effectuée par un technicien de la société GYS entraîne l’annulation
de la garantie et de la responsabilité de la société GYS. our réduire les risques d’électrocution, débranchez le
produit du secteur avant toute maintenance.
roduit faisant l'objet d'une collecte sélective. Ne pas jeter dans une poubelle domestique.
L’appareil ne doit pas être utilisé comme un jouet par de jeunes enfants, ou être utilisé par de jeunes enfants ou
personnes handicapés sans surveillance.
Bien vérifier que les câbles sont correctement fixés avant d’utiliser le produit.
Conditions de garantie
La garantie couvre tout défaut ou vice de fabrication pendant 1 an, à compter de la date d’achat (pièces et
main d’œuvre).
La garantie ne couvre pas les erreurs de tension, incidents dus à un mauvais usage, chute, démontage ou
toute autre avarie due au transport.
La garantie ne couvre pas l’usure normale des pièces (Ex. : câbles, pinces, etc.).
En cas de panne, retournez l’appareil au point S.A.V GYS, en y joignant :
-Un justificatif d’achat daté (ticket de sortie de caisse, facture….)
-une note explicative de la panne.
Attention : notre SAV n’accepte pas les retours en port dû.
Après la garantie, notre SAV assure les réparations après acceptation d’un devis.
Contact SAV : Société Gys-134 Bd des Loges
B 4159-53941 Saint-Berthevin Cedex
Fax: [phone]

5
Thank you for choosing the Gyspack OBD – this is a high quality product and in order to get the maximum from it,
we advise you to read the instruction manual carefully prior to use. lease retain the manual for future reference.
General description
The GYS ACK OBD is designed to maintain the internal memory of your vehicle during a change of battery or any
other operation involving the disconnection of the battery. This unit prevents any loss of data or the need to
reprogram the on board system (Clock, radio, alarm, hands-free kit…) which can be a long process. Equipped with a
cigarette lighter plug, the GYS ACK OBD is also a 12V DC power supply for Laptops, TVs, tools, etc…
Easy to carry - this product has a compartment to store cables and charger.
To get the maximum from your machine and ensure the long life of the internal battery, it is recommended
the unit is charged after each use.

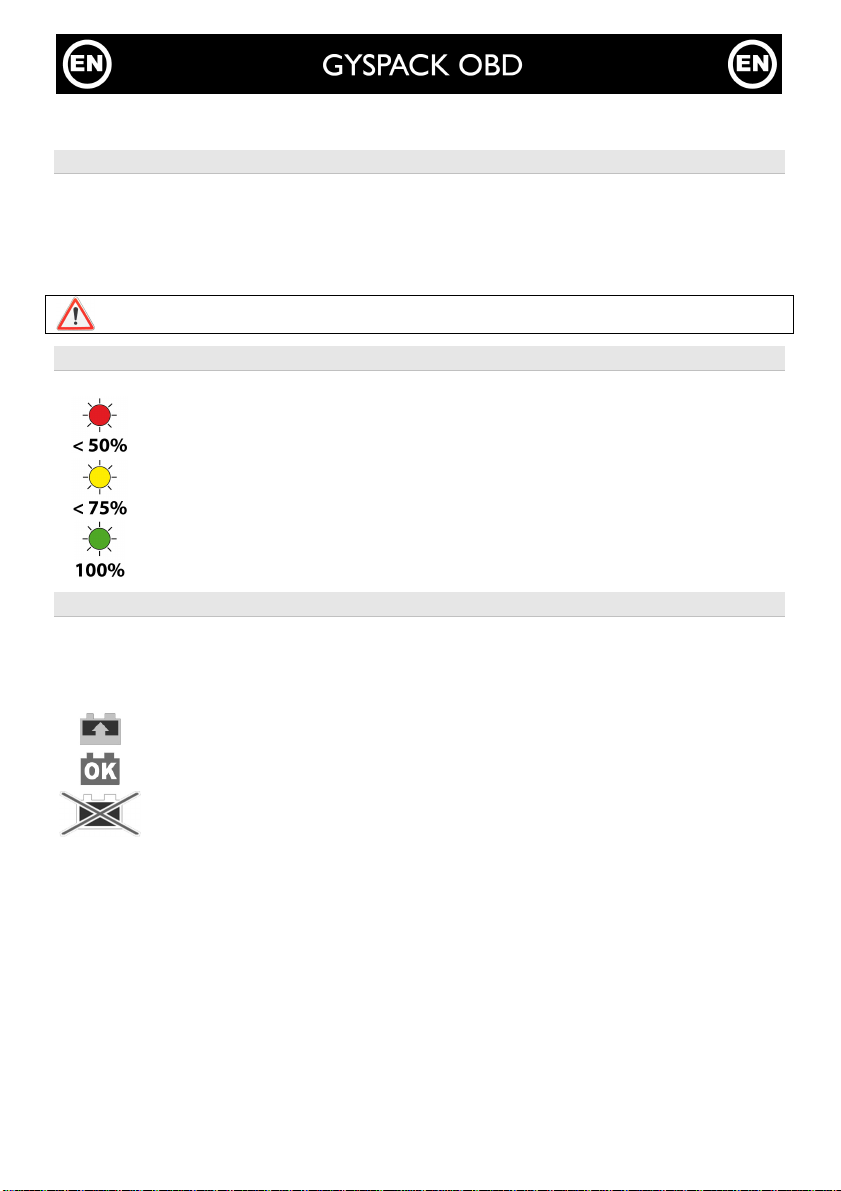

Test of t e internal battery
To test the state of the GYS ACK OBD's internal battery state, switch the product ON:
The red light indicates the internal battery is at less than 50% charge,
 It is necessary to charge the internal battery immediately.
The yellow light indicates the internal battery is charged to between 50 and 75%
 You can use the product but it is preferable to charge it as soon as possible.
The green light indicates the internal battery is fully charged.
 The unit is ready to use.
Rec arge of internal battery
To charge the internal battery, the GYS ACK OBD must not be connected to a vehicle.
1- lug the charger of the unit into the mains supply (230V)
2- lug the charger into the indicated place on the front of the machine
3- State of charge:
The red light indicates the internal battery is charging.
The green light indicates the internal battery is charged.
 You can use the unit.
The yellow light indicates the internal battery is faulty.
 It is necessary to replace the internal battery.
Attention:
•If after 24 hours of charge the red light is still on, the internal battery is damaged. It is necessary to replace it.
•Do not try to charge the product via the cigarette lighter connection of your vehicle. The current is not stabl
e
and can damage the product or the cigarette lighter connection. For optimum charge you must use the
charger delivered with the unit and plug it into the mains supply.

6
If the equipment or the vehicle connected to the GYS ACK OBD needs more t an 4A or as a s ort
circuit, the electronic protection of the GYS ACK OBD will switch on and cut the power supply. To use it
again and enable the protection, it is necessary to disconnect the 12V DC plug or the GYS ACK OBD.
Use on OBD plug
Before using t is feature you must be sure t at all t e energy consumers of your ve icle (fan, lig ts,
onboard computer…) are switc ed off:
1- Check the internal battery of the GYS ACK OBD is charged (read « Test of the internal battery»).
2- Connect the cable with the OBD connector to the vehicle.
 Check that the connector is properly plugged into the vehicle.
3- Switch on the product.
4- Disconnect the battery from the vehicle and put the cables on a non conducting surface.
Attention: The electrical system of the vehicle receives current from the OBD Memory Saver via the OBD plug.
However the battery terminals are still supplied with power. It is necessary to insulate them and avoid any contact
with a metallic part or any conducting object which can create a short circuit.
5- Once the battery is connected to the vehicle, disconnect the OBD plug.
6- Charge the product after use.
Use as a 12V POWER supply via t e cigarette lig ter plug
This product gives you a 12V power supply via the cigarette lighter plug:
7- Check the internal battery of the GYS ACK OBD is charged (read « Test of the internal battery»).
1- Check the equipment that you want to connect to the GYS ACK OBD is switched off then connect the unit via
the cigarette lighter connection.
2- Switch on the equipment. The GYS ACK OBD will supply the power needed.
3- Switch off the equipment after each use, disconnect the cigarette lighter connection and plug the GYS ACK
OBD into the mains supply to charge it.
Important: Do not use the OBD plug as a power supply for the on board electronics (onboard computer,
radio) because you can damage the internal battery.
No warranty on t e battery
The internal batteries are active components; their life depends on your use and maintenance. The internal batteries
must be charged after EACH use. High temperatures will considerably reduce the battery charge. After a long period
without using the Gyspack OBD, it is recommended to charge the internal batteries again before using.
For this reason the Gyspack OBD battery is not covered under the warranty.
Advice and caution
GYS ACK OBD must be stored in a vertical position. Horizontal positions should only be temporary.
Store your machine indoors, ensuring the area is well ventilated.
Recharge the GYS ACK OBD in a ventilated area, and do not create any sparks in a near location.
The machine has to be placed for the main socket to be accessible.
Examine GYS ACK OBD charger regularly to detect any damage. If it is damaged, it should not be used until
repaired.
If the casing of the charger is damaged, it should be replaced by the manufacturer under its after sales service
Do not open the device. Any modification not made by a GYS technician would invalidate the warranty cover.
GYS ACK is an electrical product, subject to particular waste. Do not dispose in domestic bins.
This device is delivered with a CEE 7/7 lug.
It has to be connected to a 230V socket, including earth connection
GYS ACK should not be used by young children.

7
Wir danken Ihnen für das entgegengebrachte Vertrauen. Um das Gerät optimal nutzen zu können, lesen Sie bitte
die Betriebsanleitung sorgfältig durch.
Besc reibung
Das GYS ACK OBD dient der Stromversorgung des internen Speichers Ihres Kfz während die Batterie beispielsweise
für einen Ladevorgang oder sonstige Arbeiten am Fahrzeug, welche das Abklemmen der Batterie verlangen, nicht
angeschlossen ist. Damit wird einem Speicherverlust vorgebeugt, welche das erneute rogrammieren des
Steuergeräts erforderlich machen würde (Radio, Uhrzeit, Schlüsselcodierung etc.). Ausgestattet mit einem Anschluss
für den Zigarettenanzünder, ist das GYS ACK OBD ideal für den Betrieb von Geräten mit 12V
Anschlussmöglichkeiten wie Laptops, TV Geräte uvm.
Um den Transport des Geräts zu erleichtern, verfügt es über ein Fach, in dem die versch. Lade/Anschlusskabel
verstaut werden können.
Um die Funktion und den guten Zustand der internen Gerätebatterie zu gewährleisten und langfristig zu
erhalten, ist es nötig das Gerät vor und nach jeder Nutzung vollständig zu laden. Wird das Gerät für mehr
als 30 Tage nicht benötigt, ist ebenfalls eine Ladung in diesem Zeitraum nötig.

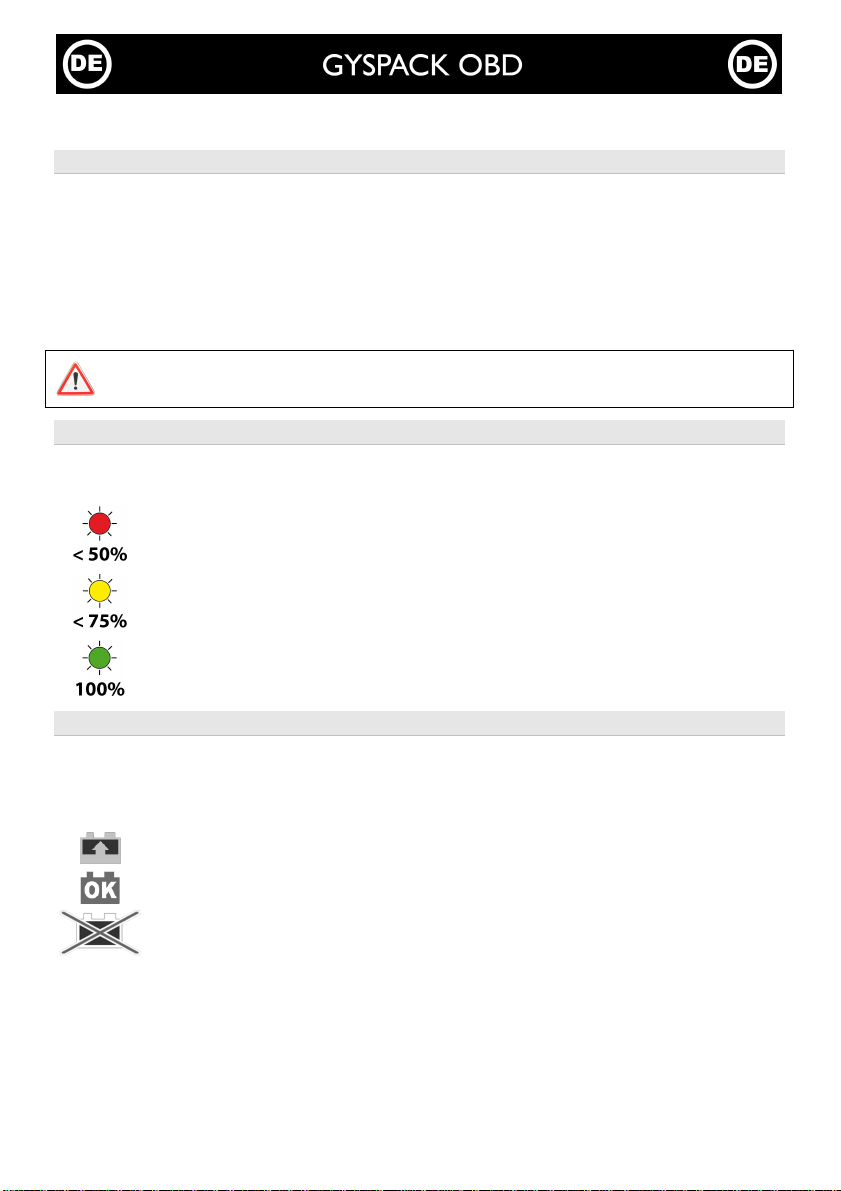

Ladezustand der internen gerätebatterie
Um den Ladezustand der internen Gerätebatterie des GYS ACK OBD zu überprüfen, schalten Sie bitte zunächst das
Gerät auf „ON“.
Das Leuchten der roten Kontrollleuchte zeigt an, dass der Ladestand der Batterie bei unter 50% liegt.
 Die Batterie des GYS ACK OBD muss unbedingt geladen werden.
Das Leuchten der roten Kontrollleuchte zeigt an, dass der Ladestand der Batterie zwischen 50 und
75% liegt.
 Die Nutzung des Geräts ist möglich, aber es wird empfohlen das Gerät so bald wie möglich zu
laden.
Die grüne Kontrollleuchte symbolisiert die vollständige Ladung des Geräts
 Das GYS ACK OBD ist vollständig Einsatzbereit.
Ladung der internen gerätebatterie
Zur Ladung der internen Gerätebatterie muss das Gerät nicht an ein Fahrzeug angeschlossen werden.
1- Schließen Sie das Gerät an eine Steckdose an. (230V)
2- Schließen Sie das Gerät an der dafür vorgesehenen Stelle auf der Frontseite an.
3- Ladezustand :
Die rote Kontrollleuchte zeigt den aktiven Ladevorgang an.
Die grüne Kontrollleuchte leuchtet, wenn das Gerät vollständig geladen ist.
 Sie können das Gerät nun verwenden.
Die gelbe Kontrollleuchte zeigt den Defekt der internen Gerätebatterie an
 Die Batterie muss ersetzt werden.
Ac tung :
•Wenn auch nach einer 24-
stündigen Ladephase die rote Kontrolleuchte leuchtet, ist die Batterie beschädigt,
und sie muss ersetzt werden.
•Versuchen Sie nicht, das Gerät mittels des Zigarettenanzünderanschlusses über das Fahrzeug zu lad
en. Der
Ladestrom ist nicht konstant, und das Gerät, sowie der Zigarettenanzünderanschluss des Kfz könnten hierbei
Schaden nehmen. Nutzen Sie bitte nur das mitgelieferte Ladegerät.

8
Verbraucht ein Gerät oder ein Fahrzeug, das mit dem GYS ACK OBD verbunden ist mehr als 4A oder
erleidet einen Kurzschluss, wird der elektronische Schutz aktiviert und die Stromzufuhr des GYS ACK OBD
unterbrochen. Um das rodukt nach einem solchen Vorfall wieder zu verwenden und den Schutz wieder zu
aktivieren, trennen Sie bitte das Gerät vom Stromnetz und trennen Sie die angeschlossenen Geräte vom
GYS ACK OBD.
Hand abung mit dem obd ansc luss
Überprüfen Sie bitte zunäc st, ob alle Verbrauc er des Fa rzeugs (Lüftung, Beleuc tung,
Bordcomputer etc.) nic t aktiv sind.
1- Stellen Sie bitte sicher, dass die interne Gerätebatterie vollständig geladen ist (siehe Test der int.
Gerätebatterie)
2- Verbinden Sie das Kabel des Gyspack OBD mit dem Fahrzeug
 Stellen Sie sicher, dass das Kabel korrekt mit dem Fahrzeug verbunden ist.
3- Schalten Sie das Gerät ein
4- Klemmen Sie die Kfz-Batterie ab, und legen Sie die Batterieanschlusskabel auf eine nicht leitende Oberfläche.
Ac tung: Das Bordnetz wird nun über das GYS ACK OBD versorgt. Jedoch werden die Anschlusskabel der
Fahrzeugbatterie noch mit Strom versorgt. Bitte isolieren Sie die Kabel, und bringen Sie diese nicht in Kontakt mit
leitenden Materialen, um einen Kurzschluss zu vermeiden.
5- Sobald die Batterie wieder ins Fahrzeug eingebaut wird, trennen Sie den Anschlussstecker des Geräts vom
Fahrzeug.
6- Laden Sie das Gerät nach der Nutzung wieder auf.
Verwendung als stromquelle 12V über den zigarettenanzünderansc luss
Dieses Gerät ist auch als Stromquelle 12V für andere Geräte nutzbar.
1- Stellen Sie bitte sicher, dass die interne Gerätebatterie vollständig geladen ist (siehe Test der int.
Gerätebatterie)
2- Stellen Sie sicher, dass das Gerät, welches Sie über das GYS ACK OBD betreiben wollen zunächst
ausgeschaltet ist, bevor man es mit dem GYS ACK über den Zigarettenanzünderanschluss verbindet.
3- Schalten Sie das GYS ACK OBD ein. Es liefert genau die benötigte Energie.
4- Schalten Sie nun das Gerät ein. Nach der Nutzung trennen Sie bitte die Verbindung zum Gyspack, und laden
Sie dieses bitte umgehend wieder auf.
Wic tig : Verwenden Sie bitte nicht den OBD Stecker als Stromquelle für elektronische Geräte im Fahrzeug wie
Bordcomputer Radio etc. Die interne Gerätebatterie könnte beschädigt werden.
Arantieaussc luss der batterie
Batterien enthalten aktive Elemente, ihre Laufzeit hängt von deren Instandhaltung ab. Nach jeder Anwendung des
Gerätes müssen die internen Batterien wieder aufgeladen werden. Die Lagerung an Orten mit hohen
Umgebungstemperaturen reduziert maßgeblich die Ladung der Batterien. Nach einer langen Zeit ohne Anwendung
wird empfohlen, die Batterien vor der Anwendung wieder aufzuladen.
Aus diesem Grund ist die interne Gerätebatterie des GYSPACK OBD aus der Garantie ausgesc lossen.
Hinwese und warnungen
GYS ACK OBD muss senkrecht gelagert werden. Waagerechte osition sollte nur vorübergehend sein.
Brandgefahr: Vermeiden Sie stets Feuer und Funkenflug und sorgen Sie während der Aufladung für gute
Belüftung.
Schützen Sie das Gerät vor Regen und Feuchtigkeit.
Beachten Sie die Anschlussreihenfolge.
Überprüfen Sie das Gerät regelmäßig auf Schäden, insbesondere das Netzkabel, den Stecker und das Gehäuse. Ist
das Gerät beschädigt, darf es vor der Reparatur nicht mehr benutzt werden.
Ist das Gerät und/ oder Kabelleitungen defekt/ beschädigt, geben Sie das Gerät zur Reparatur zum Hersteller
bzw. zur Serviceleistung an einen Fachbetrieb.
Falls Sie den GYS ACK OBD nicht benutzen, laden Sie ihn im Winter alle drei Monate und im Sommer einmal im
Monat auf.

9
Lagern Sie den GYS ACK OBD nicht über längere Zeit ohne ihn zu laden. Die Batterie kann hierdurch beschädigt
werden.
Die Instandhaltungsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden
Öffnen Sie nicht das Gerät. Achtung: Änderungen und Eingriffe am Gerät von nicht autorisierten ersonen setzen
Garantie und Konformitätserklärung der Firma GYS außer Kraft.
Werfen Sie das Gerät nicht in die häusliche Mülltonne (Sondermüll).
Das Ladenetzgerät ist mit einem CEE 7/7 lug geliefert.
GYS ACK sollte nicht als ein Spielzeug, das von kleinen Kindern, Behinderte oder von ersonen ohne Aufsicht
benutzt werden.
GARANTIEBEDIENUNGEN
Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 12
Monate nach Kauf angezeigt werden (Nachweis Kaufbeleg). Nach Anerkenntnis des Garantieanspruchs durch den
Hersteller bzw. seines Beauftragten erfolgen eine für den Käufer kostenlose Reparatur und ein kostenloser Ersatz
von Ersatzteilen. Der Garantiezeitraum bleibt aufgrund erfolgter Garantieleistungen unverändert.
Aussc luss:
Die Garantieleistung erfolgt nicht bei Defekten, die durch unsachgemäßen Gebrauch, Sturz oder harte Stöße sowie
durch nicht autorisierte Reparaturen oder durch Transportschäden, die in Folge des Einsendens zur Reparatur,
hervorgerufen worden sind. Keine Garantie wird für Verschleißteile (z.B. Kabel, Klemmen, Vorsatzscheiben etc.)
sowie bei Gebrauchsspuren übernommen.
Das betreffende Gerät bitte immer mit Kaufbeleg und kurzer Fehlerbeschreibung ausschließlich über den Fachhandel
einschicken. Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten
Kostenvoranschlags durch den Besteller. Im Fall einer Garantieleistung trägt GYS ausschließlich die Kosten für den
Rückversand an den Fachhändler.

10
Le felicitamos por su selección ya que este producto ha sido diseñado con el mayor cuidado. ara conseguir una
satisfacción máxima, le aconsejamos leer muy atentamente las instrucciones siguientes. Conservar este manual
para leerlo de nuevo si es necesario.
Descripción general
El GYS ACK OBD fue concebido para mantener la memoria de los vehículos al cambiar de la batería, u otra
intervenciόn que necesita desconectar la batería. Este aparato evita perder ciertos datos, y también la
reprogramación del ordenador de abordo, que puede ser muy longa (Reloj, radio, alarma, etc.). Está equipado con
un enchufe encendedor, y así se puede utilizar como fuente de alimentación 12V para luces, tele, útiles, etc.
ara facilitar el transporte, este aparato dispone de un receptáculo trasero para los cables y el cargador.
ara el buen funcionamiento del aparato, y para la duración de la batería interna, es imperativo cargarlo
antes de la primera utilización, después de cado uso, y todos los 30 días si no está utilizado
Test de la bateria interna
ara probar la batería interna del GYS ACK OBD, colocarlo en posiciόn ON:
El indicador rojo significa que la batería está cargada a menos de 50%,
 Es imperativo recargar la batería
El indicador amarillo significa que la batería está cargada entre 50 y 75%
 Es posible utilizar el producto, pero es preferible recargar la batería
El indicador verde significa que la batería está completamente cargada.
 El producto se puede utilizar
Carga de la bateria interna
ara recargar la batería interna, el GYS ACK OBD debe ser desconectado del vehículo.
1- Enchufar el cargador a la red 230V
2- Enchufar el cargador en la parte frontera del Gyspack
3- Estados de carga:
El indicador rojo significa que la batería está cargando
El indicador verde significa que la batería está cargada
 El producto se puede utilizar
El indicador amarillo significa que la batería está deteriorada
 Es necesario cambiar la batería
Cuidado:
•Si el indicador rojo queda encendido después de 24h de carga, significa que la batería interna es averiada.
Se
tiene que cambiarla.
•Es prohibido recargar el producto ayudándose del enchufe del encendedor, porque
la corriente de carga podría
ser instable y podría dañar el producto o el encendedor del vehículo. ara una recarga óptima,
utilizar el
cargador entregado con el producto.
Si el equipo o el vehiculo conectado al GYS ACK OBD consume más de 4A o padece un cortocircuito,
la protección electrónica del GYS ACK OBD se engancha y para la alimentación. ara utilizarlo de nuevo y
enganchar la protección, es necesario desconectar el enchufe 12V o el enchufe OBD.
