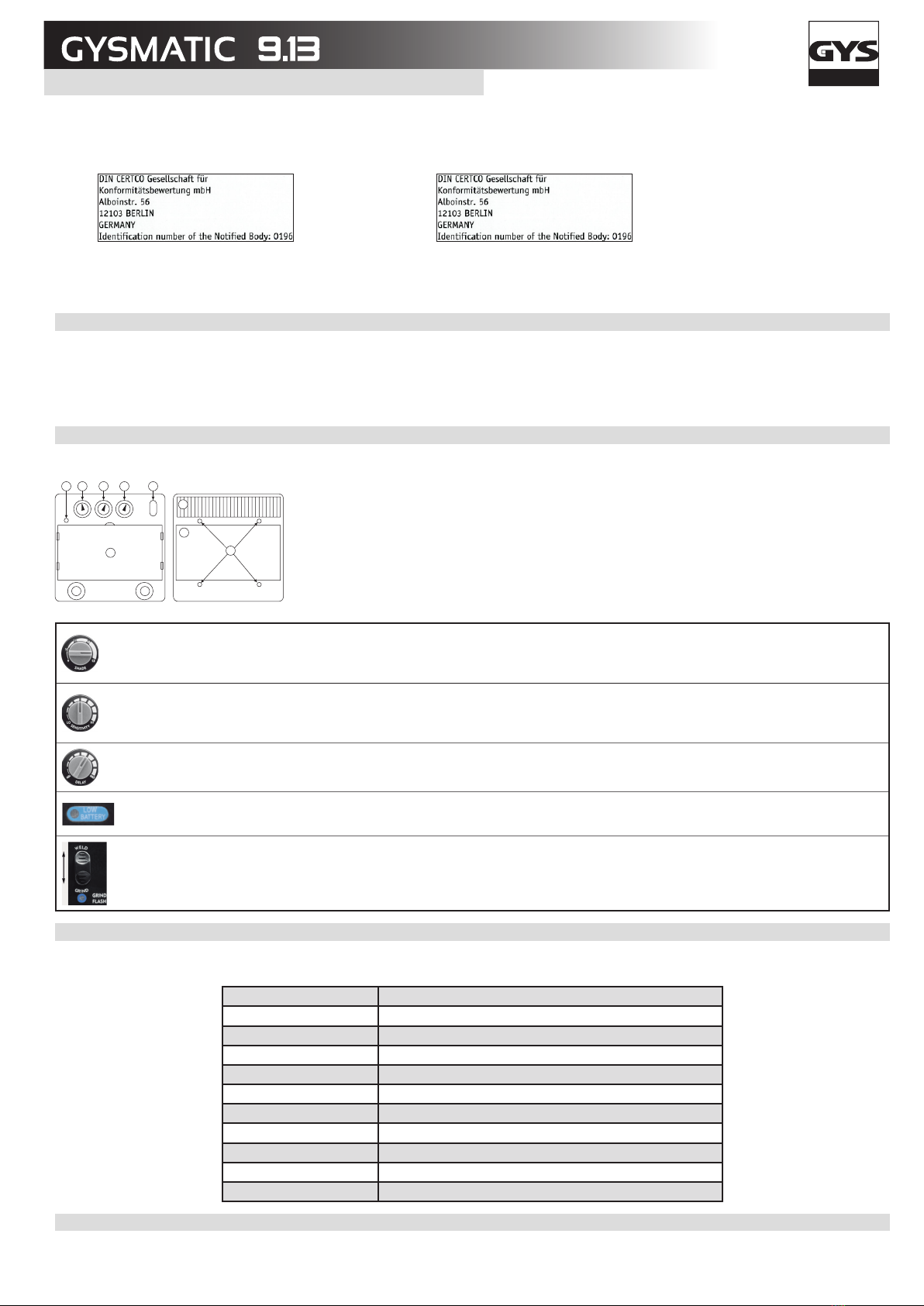

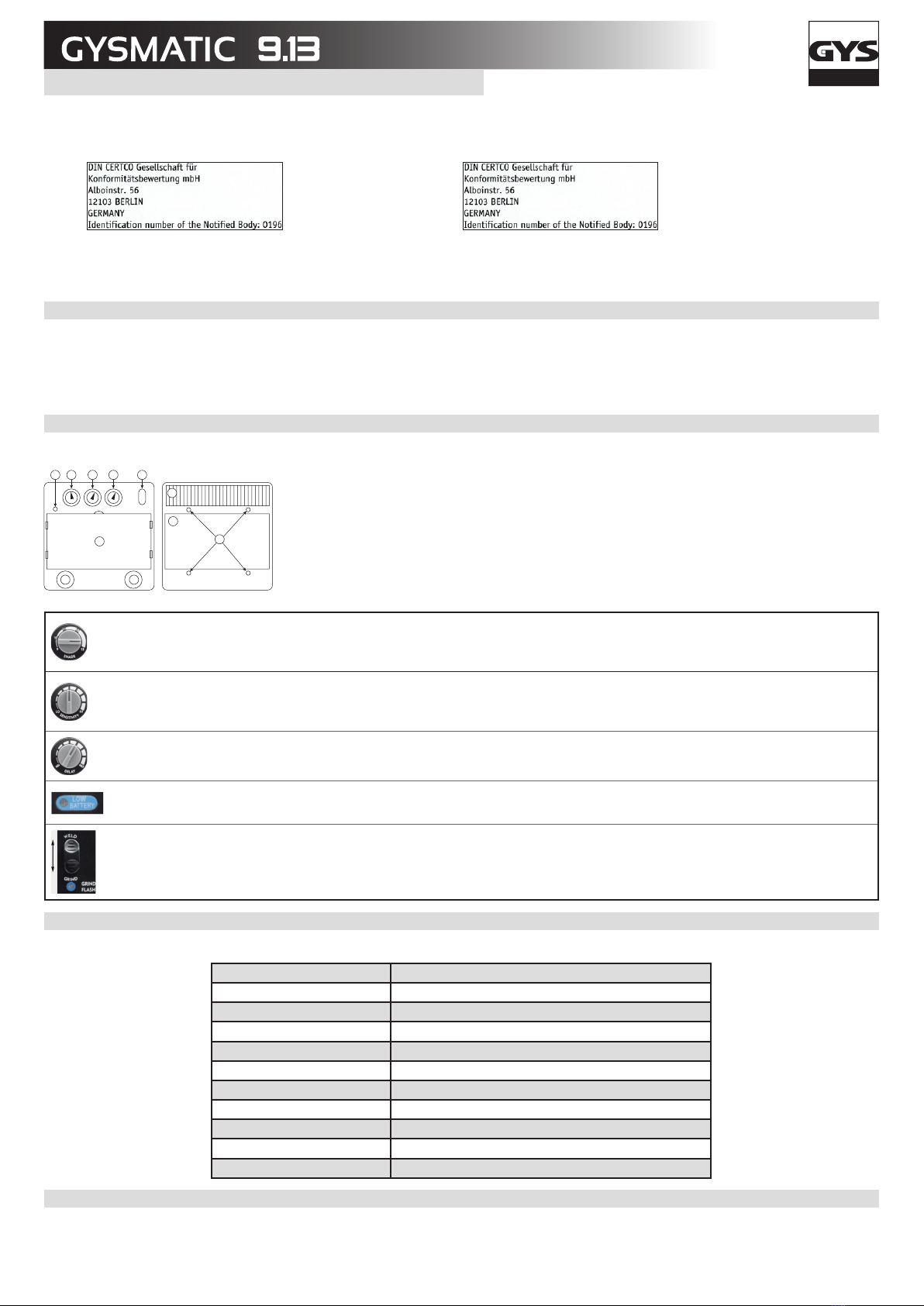

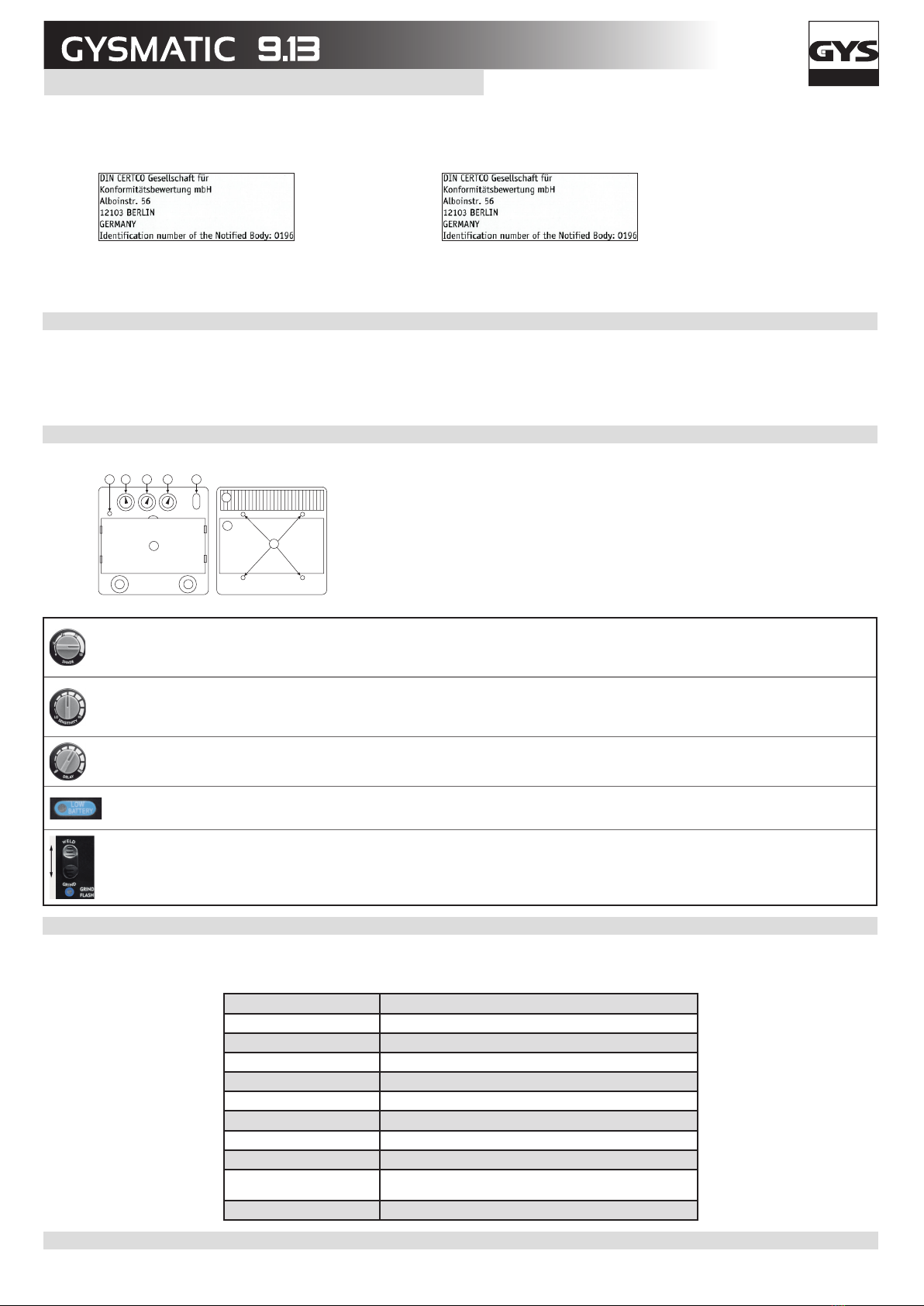

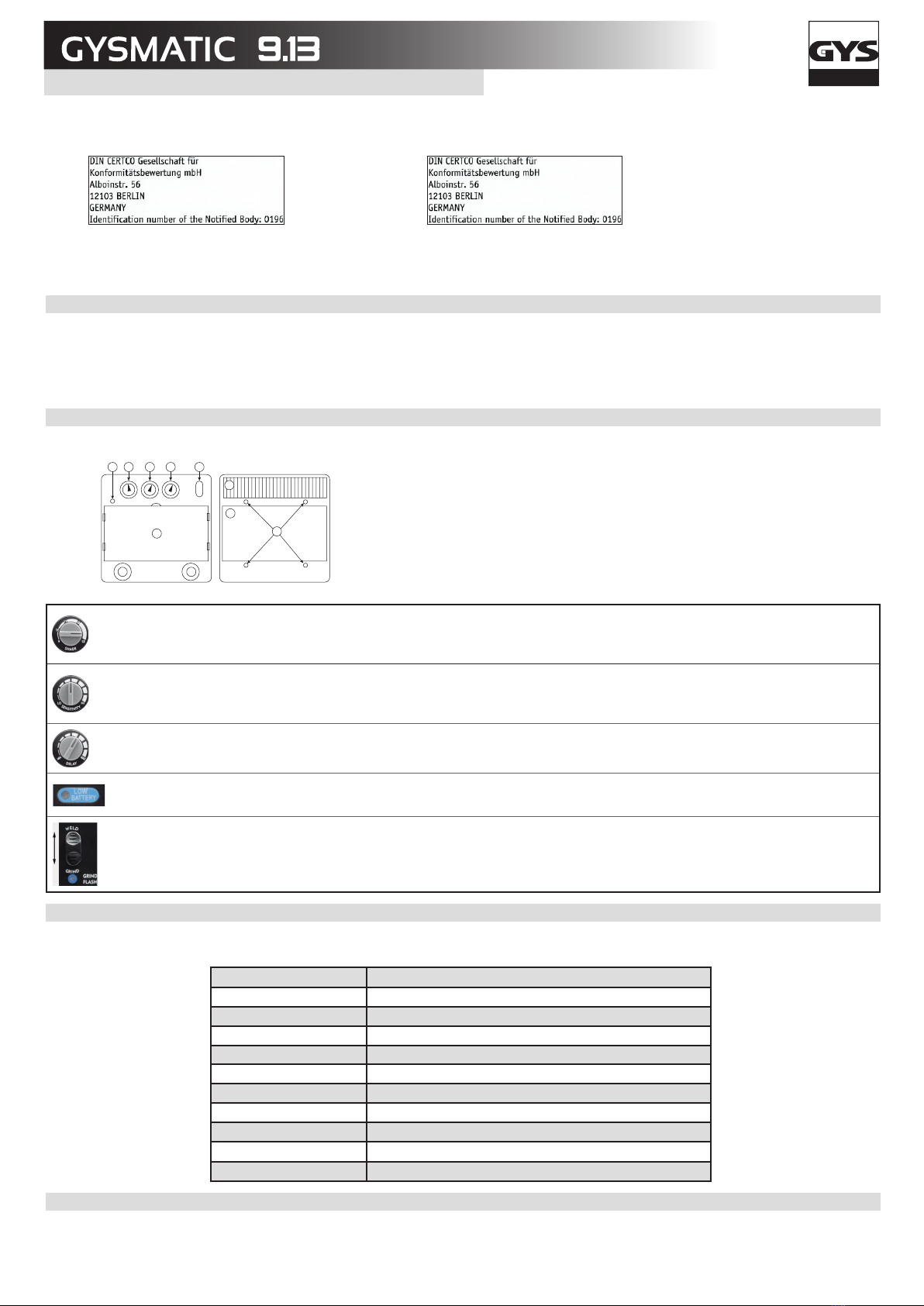

GYS GYSMATIC 9.13 User manual

FR 02-04 / 23-26
EN 05-07 / 23-26
DE 08-10/ 23-26
ES 11-13 / 23-26
RU 14-16 / 23-26
V3 - 19/01/17 - Ref. 043909
NL 17-19 / 23-26
IT 20-22 / 23-26

2
FR
Le masque GYSMATIC LCD 9/13 G est conforme à la directive 89/686 CEE relative aux équipements de protection individuelle. Cette conformité est établie par le respect des
normes EN 175, EN 166, EN 168 et EN 379.
Organismes notiés
Cellule : Cagoule / Ecran de garde :
N° identication : 0196 N° identication : 0196
Ce manuel est destiné à vous aider dans l’utilisation du masque GYSMATIC LCD 9/13 G, livré prêt à l’emploi. Pour votre protection, lisez attentivement ces instructions avant
l’utilisation et informez-vous convenablement auprès de votre responsable de sécurité.
AVANT UTILISATION
-Vérier le bon état général du masque, les réglages du serre-tête.
-Vérier le bon positionnement et l’état des écrans de garde et du ltre. En cas d’anomalie, veuiller procéder à sa remise en état.
-Vérier que les 4 détecteurs (9) et la cellule (8) ne soient pas obturés par des poussières ou des débris.
-Vérier que les lms protecteurs sont retirés sur les écrans de garde extérieur et intérieur.
-Vérier que le voyant rouge (1) est éteint sinon procéder au changement des batteries (7).
-Vériez si le niveau de protection correspond aux procédés de soudage employés. Pour vous aider dans votre choix, référez vous au tableau «Procédés de soudage».
FONCTIONNEMENT
Le masque opto-électronique GYSMATIC LCD 9/13 G commute instantanément de l’état clair à l’état foncé à l’amorçage de l’arc, et retourne à l’état clair lorsque l’arc s’arrête.

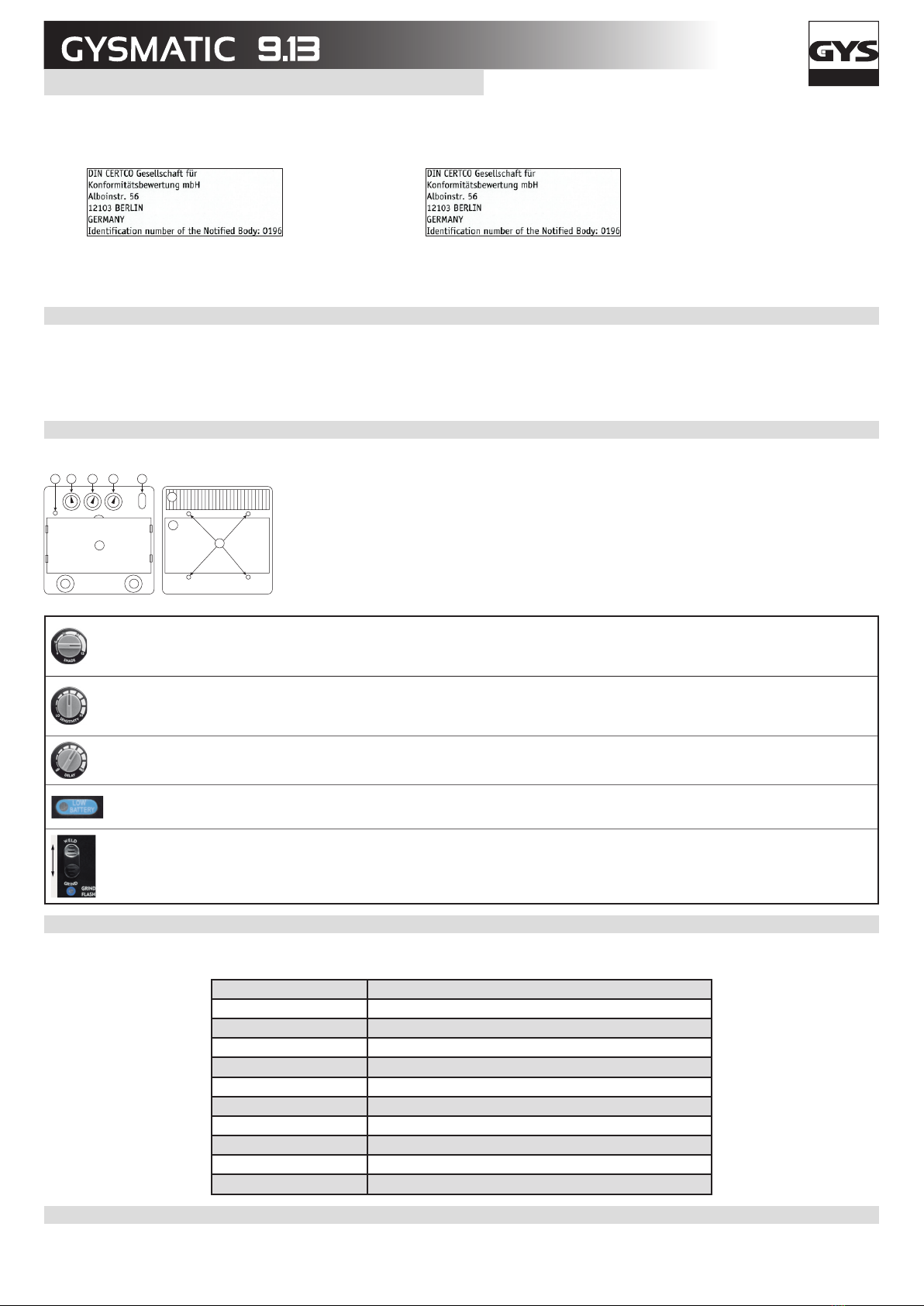

2 31 4 5
6
10
9
8
7 7
1. Voyant alarme faible charge
2. Potentiomètre «shade»
3. Potentiomètre «sensitivity»
4. Potentiomètre «delay»
5. Potentiomètre «soudage-Grind»
6. Écran de protection
7. Pile lithium (CR2450)
8. Celulle solaire
9. Détecteurs
10. Filtre
•Potentiomètre « Shade » : La teinte foncée peut être réglée de 9 à 13 grâce au bouton intérieur.
• Potentiomètre interne « Sensitivity » : Réglage de sensibilité en fonction de :
- La lumière ambiante: Hors soudage, tourner le bouton vers la position la + sensible (max), puis revenir progressivement vers « min » jusqu’à ce que la
cellule passe au clair.
- Du procédé de soudage : Position « max » pour le soudage TIG basse intensité / Position médiane pour la plupart des procédés de soudage
• Potentiomètre interne « Delay » : Temps de retour à l’état clair.
Permet de retarder le temps de retour à l’état clair pour se protéger des rayonnements en n de soudure.
• Voyant «Low batterie» s’allume lorsqu’il est nécessaire de changer les piles (2 piles type CR 2450, 3V)
• Commutateur « WELD/GRIND » : Pour les opérations hors soudage type meulage, il est possible de déconnecter le capteur en basculant sur le mode
“GRIND”. La LED « Grind ash » clignote pour vous indiquer que le capteur est déconnecté.
ATTENTION : bien veillez à remettre le connecteur sur « WELD » avant toute opération de soudage
PRÉCAUTIONS
• Le masque est utilisable pour tous les types de procédés de soudage excepté le soudage Oxyacétylène, le soudage laser et au gaz.
• Un écran de garde extérieur et intérieur doivent être placés systématiquement de part et d’autre du ltre. L’absence d’écran peut provoquer des dommages irréversibles et
un danger pour votre sécurité.
Teinte claire 4
Teinte foncée 9-13
Dimension du ltre 114x133x9mm
Temps de réaction 0,00008 s
Alimentation Solaire + piles
Poids 580 gr
Champs de vision 100x60mm
Champs d’application MMA 5>400A / TIG 5>250A / MIG-MAG 5>500A / Grind
Garantie 1 an
Temps d’utilisation -10°C / + 55°C
Température de stockage -20°C / + 70°C

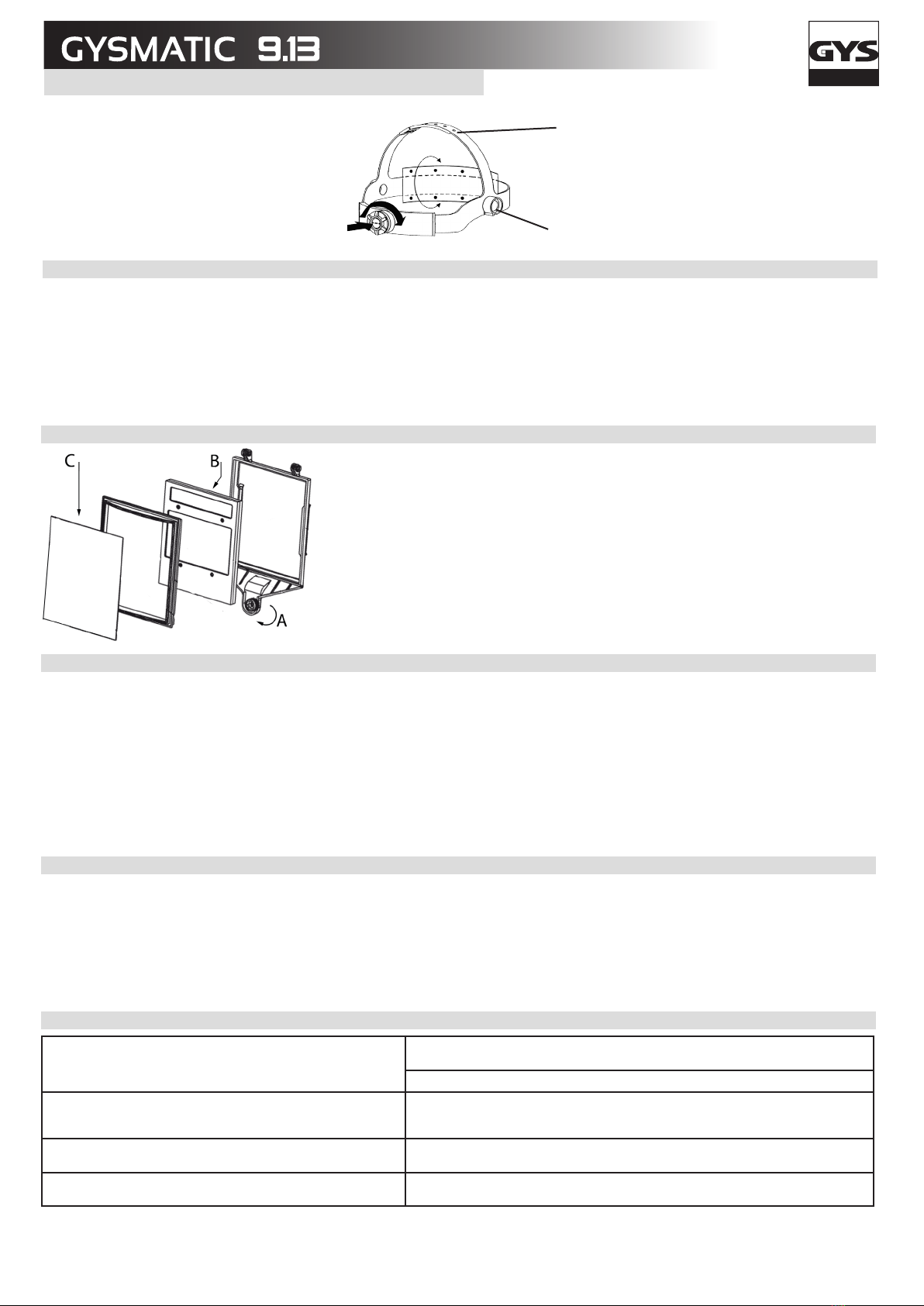

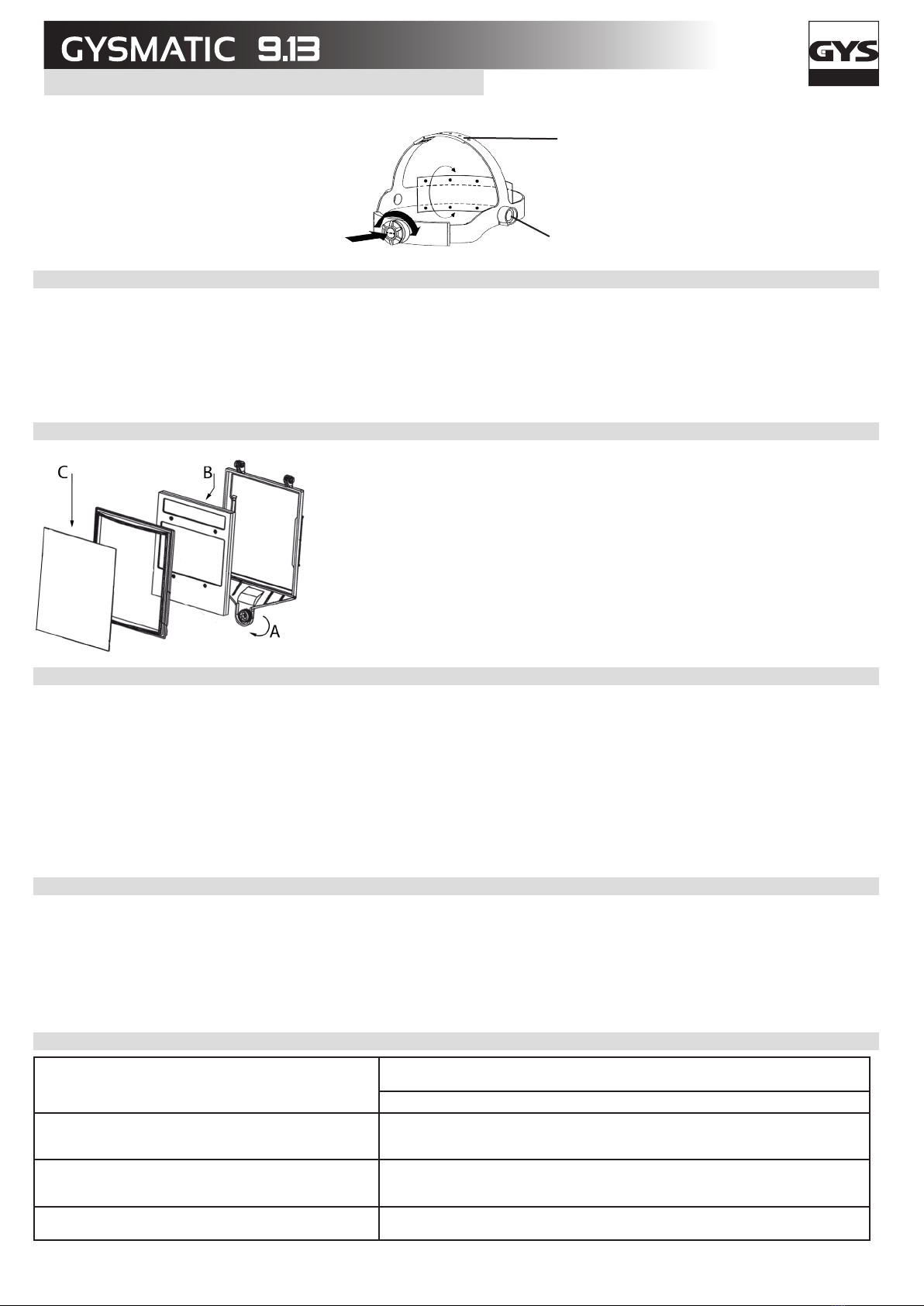

RÉGLAGE SERRE-TÊTE
Le masque GYSMATIC LCD 9/13 G est équipé d’un serre-tête qui offre 4 réglages au soudeur : largeur , hauteur (1), inclinaison (2) et ajustement longitudinal (3).

3
FR
1
32
ENTRETIEN / MAINTENANCE
• Date / Délai de péremption : Pas de date de péremption pour ce produit mais avant chaque utilisation l’état de votre masque GYSMATIC LCD 9/13 G doit être vérié.
• Le masque GYSMATIC LCD 9/13 G ne doit pas chuter au sol.
• Ne pas placer d’objets lourds ou d’outils sur ou dans le masque an de ne pas endommager le ltre ou les écrans de garde.
• La détérioration du ltre optoélectronique ou de son écran de garde réduit la vision et le niveau de protection. Remplacez immédiatement les éléments détériorés.
• N’utilisez aucun outil pour enlever des éléments du masque ou du ltre, ceci pouvant entraîner des dommages pouvant provoquer des blessures ou annuler la garantie.
• Nettoyer le ltre Optéo-électronique avec un coton propre ou un chiffon spécial pour objectifs.
• Nettoyer et changer régulièrement les écrans de garde.
• Nettoyer l’intérieur et l’extérieur du masque avec un détergent-désinfectant neutre.
• N’utilisez pas de solvant.
REMPLACEMENT DES ÉCRANS DE GARDE INTERNE ET EXTERNE.
1. Dévisser la vis de xation (A)
2. Remplacer l’écran interne (B) sur le ltre LCD
3. Remplacer l’écran externe (C)
4. Remettez le xateur et revisser la xation (A)
REMPLACEMENT DES PILES
Le ltre opto-électronique utilise 2 piles de 3V au lithium (CR2450). Lorsque le voyant rouge «Alarme faible charge» (1) s’allume, vous devez procéder
au changement des 2 piles.
Suivre les instructions ci-dessous pour le changement de piles :
- Positionner le curseur du cache (7) sur «cadenas ouvert»
- Tirer sur le cache et ensuite retirer la pile.
- Replacer la nouvelle pile dans son logement . La polarité « +» doit rester visible.
- Replacer le cache (7) et positionner le curseur sur «cadenas fermé».
- Procéder à la même opération pour la seconde pile.
- Les piles remplacées, le voyant «Alarme faible charge» (1) doit rester éteint.
- Il est conseillé de remplacer les deux piles, une fois par an.
AVERTISSEMENT :
- Recycler les piles lithium usagées. Les piles sont considérées en Europe comme déchets dangereux.
- Ne pas jeter dans la poubelle, à déposer uniquement dans les bacs de collecte pour piles usagées.
ATTENTION
• Cet équipement est destiné uniquement à la protection des yeux contre les rayonnements ultraviolet et infrarouge, les projections incandescentes et
étincelles provoquées lors des opérations de soudage et coupage.
• Le masque GYSMATIC LCD 9/13 G n’est pas conçu pour vous protéger contre des chocs importants ou des impacts tels que, des fragments de disques
abrasifs ou de disques de meulage, pierres et autres outils de meulage, mécanismes explosifs ou liquides corrosifs … (liste non exhaustive).
Une protection appropriée doit être utilisée lorsque ces dangers existent.
• Le bandeau du serre-tête peut éventuellement engendrer des allergies chez les personnes sensibles.
• Le ltre opto-électronique du masque GYSMATIC LCD 9/13 G n’est pas étanche et ne fonctionnera pas correctement s’il a été en contact avec de l’eau.
• Les températures d’utilisation du ltre opto-électronique sont de -10°C à +55°C.
• Les températures de stockage du masque GYSMATIC LCD 9/13 G sont de -20°C à +70°C.
ANOMALIES ET REMÈDES
Le Filtre optoélectronique ne fonctionne pas Activer la charge solaire en exposant la cellule à la lumière pendant 20 à 30 minutes – vérier et
changer les piles si nécessaire. (alarme faible charge)
Vérier que le potentiomètre est bien sur la position « soudage » (9 à 13)
Le ltre optoélectronique reste en teinte foncée quand il n’y a pas
d’arc ou quand l’arc est éteint Vérier les détecteurs et nettoyer si nécessaire. Ajuster la sensibilité en position basse. Si l’endroit de soudure est extrêmement lumineux, il est
recommandé de réduire le niveau de luminosité.
Commutation incontrôlée et scintillement: Le ltre bascule en teinte
claire et foncée pendant la phase de soudage Vérier que les détecteurs soient bien dans l’axe de l’arc électrique, sans obstacle. Tourner le réglage de sensibilité vers max.
Les cotés sont plus clairs que la zone centrale du ltre
optoélectronique C’est une caractéristique naturelle des LCD, ce symptôme n’est pas dangereux pour les yeux. Cependant pour un confort maximum, essayer de garder un angle de vue proche des 90°

4
FR

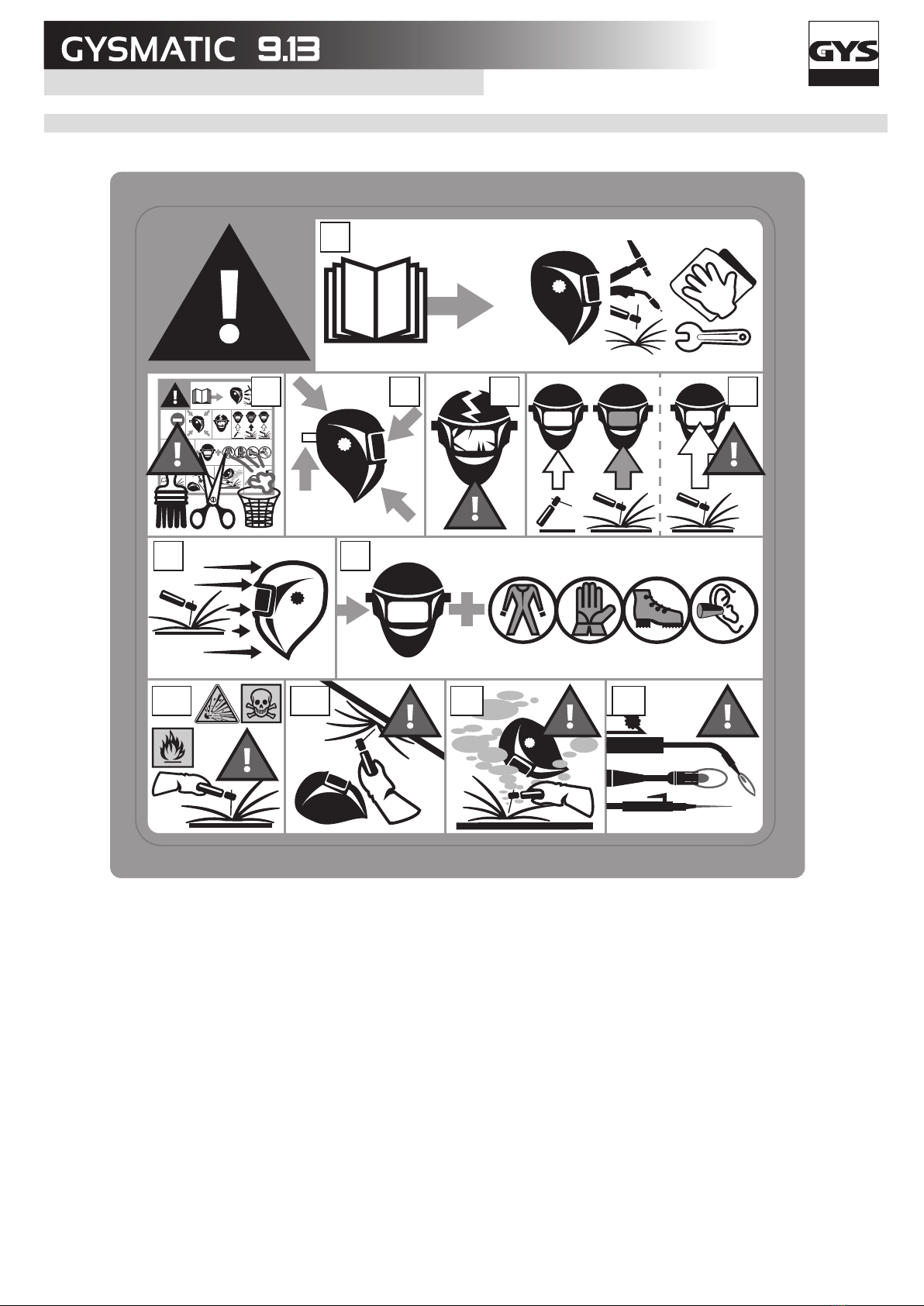

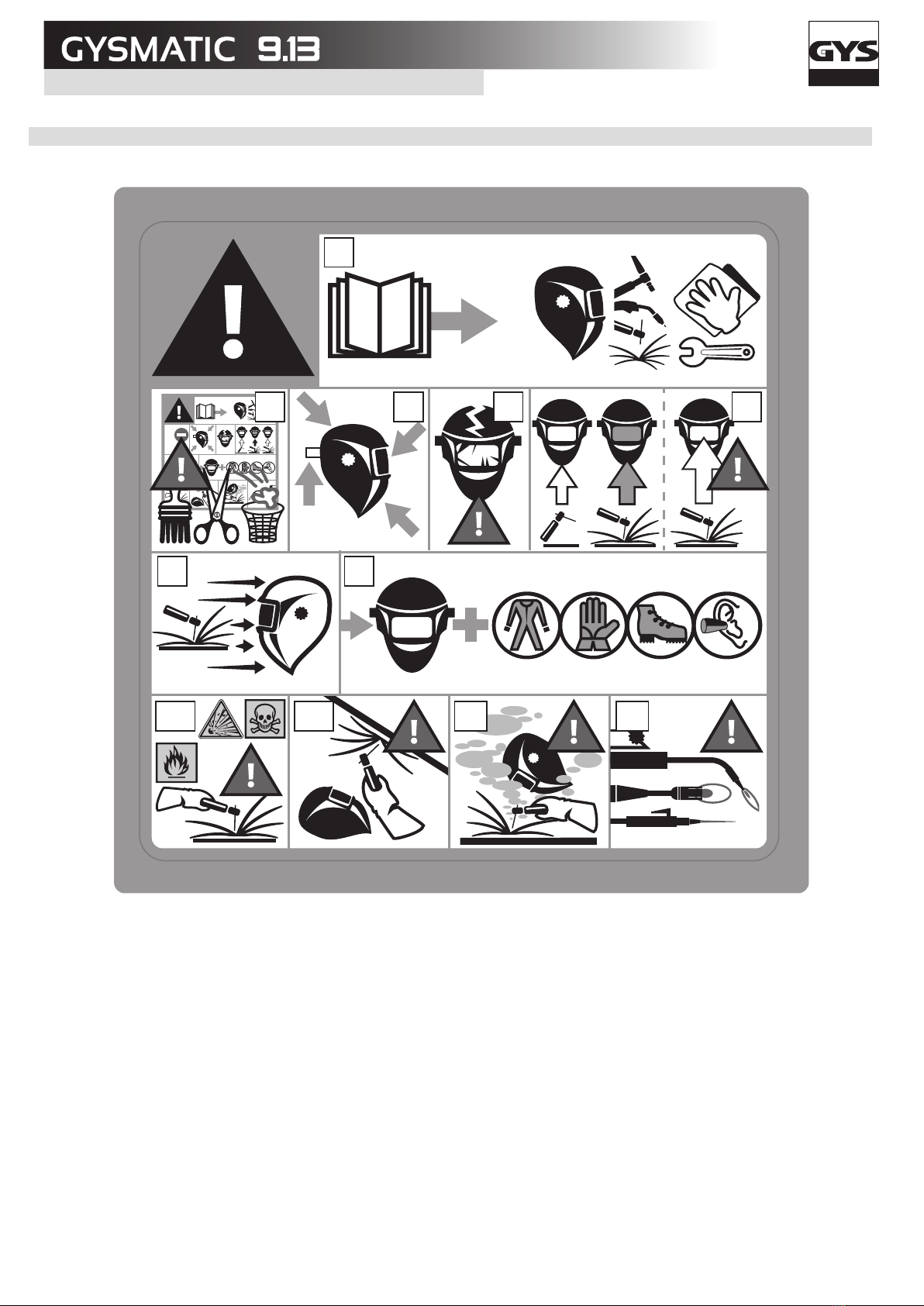

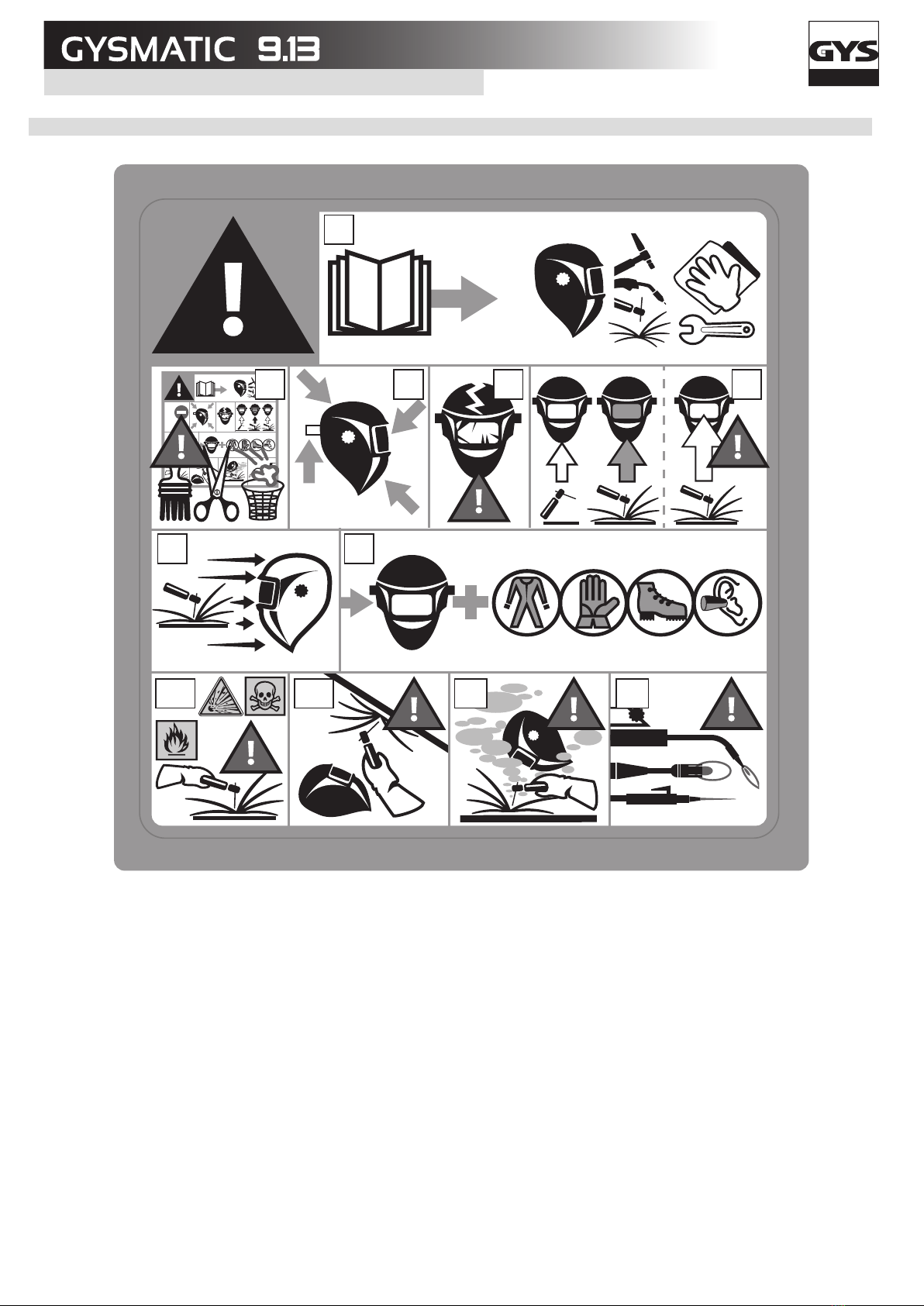

ÉTIQUETTE DE SÉCURITÉ
Cette étiquette est afchée à l’intérieur du masque de soudage. Il est important que l’utilisateur comprenne la signication des symboles de sécurité. Les numéros de la
liste correspondent aux numéros des images.
?
1
2
66.1
6.2 6.3 78
345
Légende :
A. Attention! Prendre garde! Il existe des dangers possibles, comme indiqué par les différents symboles.
1. Lire attentivement les instructions avant d’utiliser le matériel ou de souder.
2. Ne pas retirer l’étiquette de prévention et ne pas peindre sur cette étiquette.
3. Respecter les consignes de réglages et d’entretien du ltre, des écrans de garde, du serre-tête et de la cagoule.
4. Inspectez soigneusement le masque et son ltre UV/IR. Remplacer immédiatement les pièces usées ou endommagées. Fissurés, rayés, les verres ltrants ou les écrans
de garde réduisent sérieusement la protection. Remplacer les immédiatement pour éviter d’endommager vos yeux.
5. Attention, si le ltre UV/ IR ne se teinte pas en soudage ou en découpage, arrêter immédiatement. (Consulter la notice d’instructions)
6. Le rayonnement de l’arc peut provoquer des brûlures aux yeux et sur la peau.
6.1. Utiliser un masque de soudage avec une ltration ou une opacité correcte. Porter des vêtements de protection complets.
6.2. Le masque, le ltre et les écrans de garde ne garantissent pas une protection illimitée contre des chocs ou des impacts importants, des mécanismes explosifs ou
liquides corrosifs. Eviter le soudage ou le découpage dans ces environnements sévères.
6.3. Ne pas souder ou découper au dessus de votre tête avec ce masque.
7. Eloignez votre tête de la zone enfumée. Utilisez une ventilation forcée ou un système local d’aspiration pour éliminer les fumées.
8. Le soudage-découpage oxyacétylène, au laser ou au gaz n’est pas autorisé avec ce masque.

5
EN
The welding helmet GYSMATIC LCD 9/13 G complies with EEC directives 89/686 CEE. This conrmity is established in compliance with EN 175, EN 166, EN 168 and EN 379.
Notied bodies / organisations :
Cell : Welding hood / Protection
screen :
Identication number : 0196 Identication number : 0196
This welding helmet is delivered ready for use. For your protection, please read carrefully these instructions and consult with a qualied instructor prior to operation.
BEFORE WELDING
-Check that the welding helmet is in good condition and headband adjustment.
-Check whether the front cover lens, the front frame and lter are inserted and xed in place. In case of anomalie, please proceed to its reconditionning.
-Make sure that the 4 sensors (9) and the cell (8) are not obstructed by dust or debris.
-Make sure that the protection lms on both screens are removed.
-Make sure that the red light (1) is off, otherwise change the batteries (7).
-Check that the protection level matches your welding processes. Please refer to the following chart to help your choice (cf. welding process board)
OPERATION
The GYSMATIC LCD 9/13 G auto-darkening welding helmet switches from light to dark state when a welding arc is struck. The auto-darkening welding helmet switches back
to the light state when the arc stops.
2 31 4 5
6
10
9
8
77
1. Low charge leve
2. Shade control knob
3. Sensitivity control knob
4. Delay time control knob
5. Potentionmeter «Welding-Grinding»
6. LCD protection plate
7. Lithium batteries (CR2450)
8. Solar cell
9. Sensors
10. Filter
Shade potentiometer : The shade number can be set manually between Din 9 à 13. Select a shade number by the internal knob.
• Internal sensitivity potentiometer : Sensitivity adjustable according to :
- Light ambient: Without welding, turn the sensitivity setting towards «max», then turn the sensitivity setting towards «low» until lter lightens.
- Welding process: «Max» position for low amperage TIG rpocess / Medium range for most application.
• Internal delay potentionmeter: Controls the delay for the helmet to switch back to clear after welding.
Delay is designed for slower switching time to clear state to eliminate remained bright rays.
• The Low battery indicator blinks when the battery replacement is required. (2 coin type CR 2450, 3V).
• “WELD/GRIND” knob : For non-welding operation, you can switch off the lter on « Grind » mode. The Grind led will blink to conrm the lter is off.
WARNING: To be protected before welding, carefully check the switch to be on WELD mode.
PRECAUTIONS
• The welding helmet is suitable for use with virtually all welding processes except Oxy-Acetylene welding, laser welding and gas welding.
• Standard protective screens must be installed on both inside and outside surfaces of the module. Failure to use protective screens may constitute a safety hazard or result in
irreparable damage to the module.
Clear shade 4
Dark shade 9-13
Filter dimension 114x133x9mm
Reaction speed 0,00008 s
Power supply Solar + batteries
Weight 4580 gr
Field of vision 100x60mm
Applications MMA 5>400A / TIG 5>250A / MIG-MAG 5>500A / Grind
Warranty 1 year
Application temperature -10°C / + 55°C
Storage temperature -20°C / + 70°C

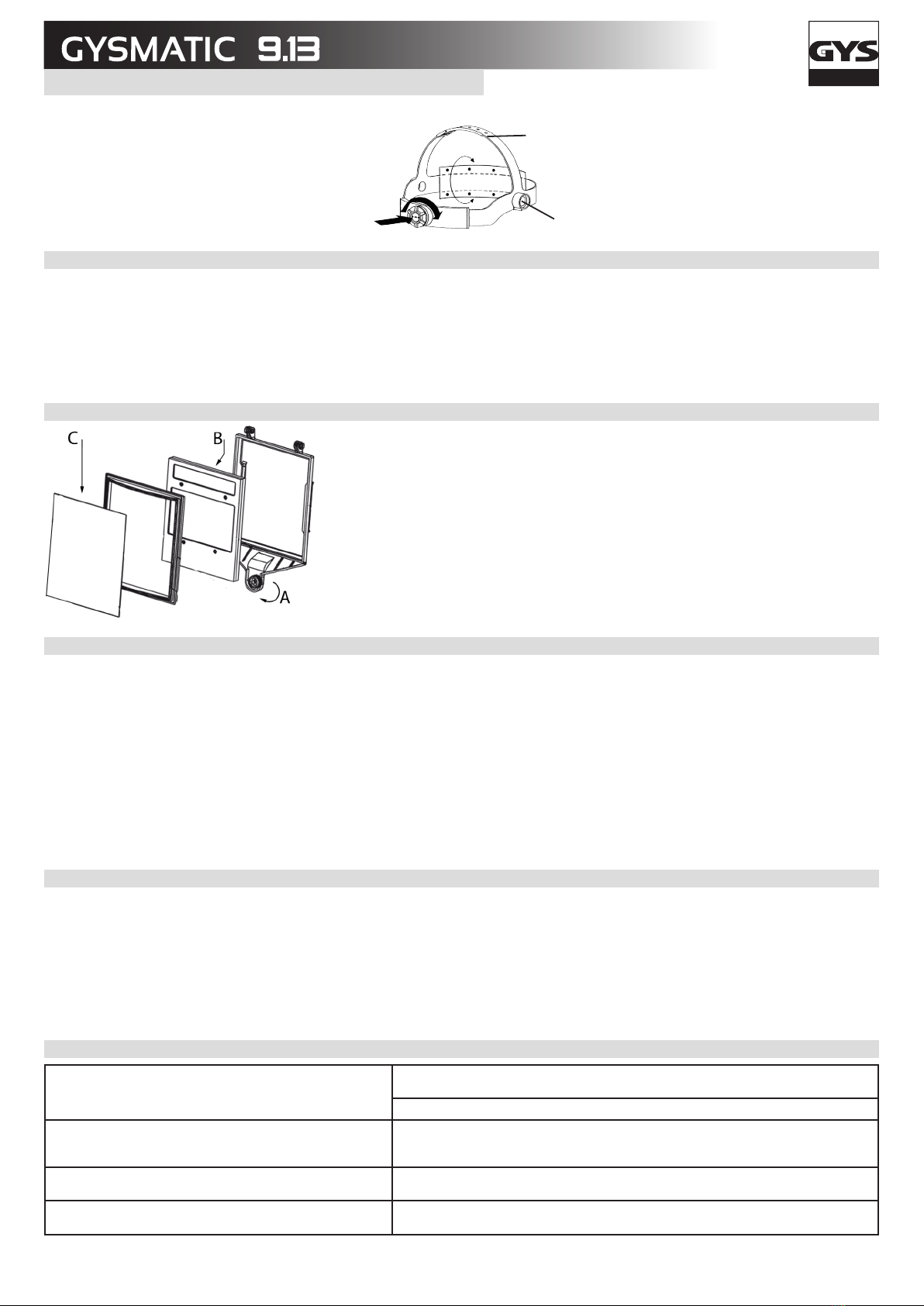

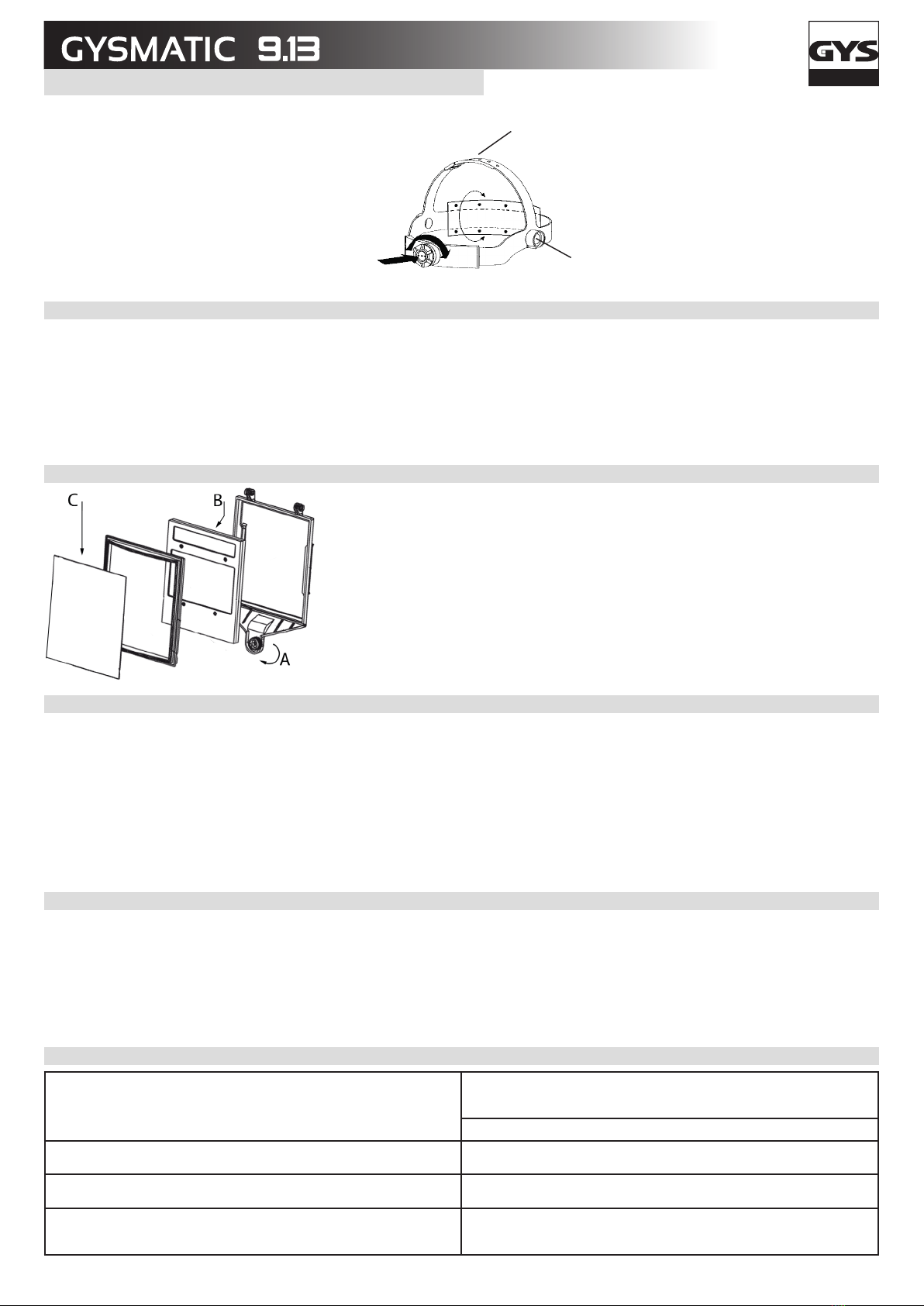

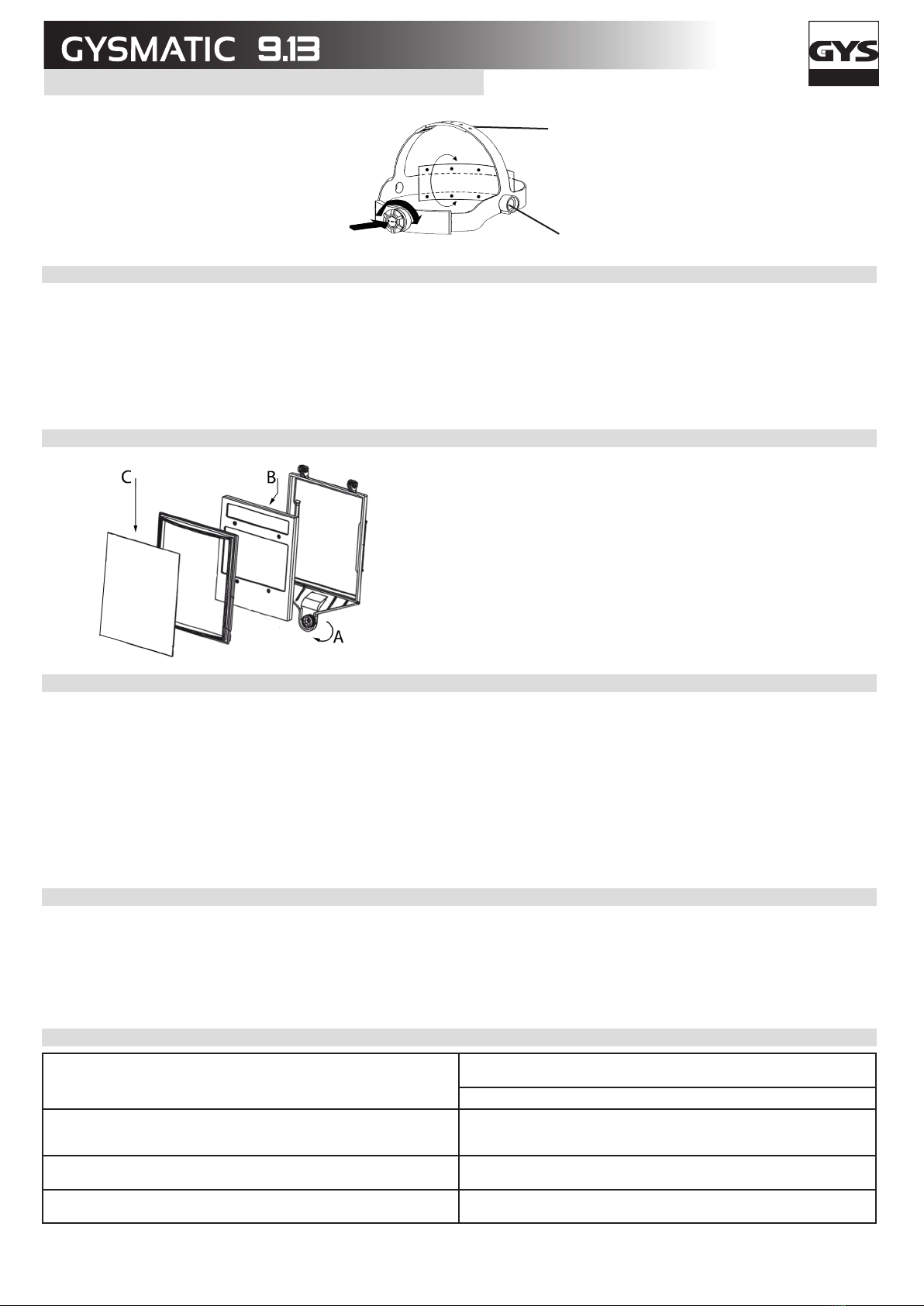

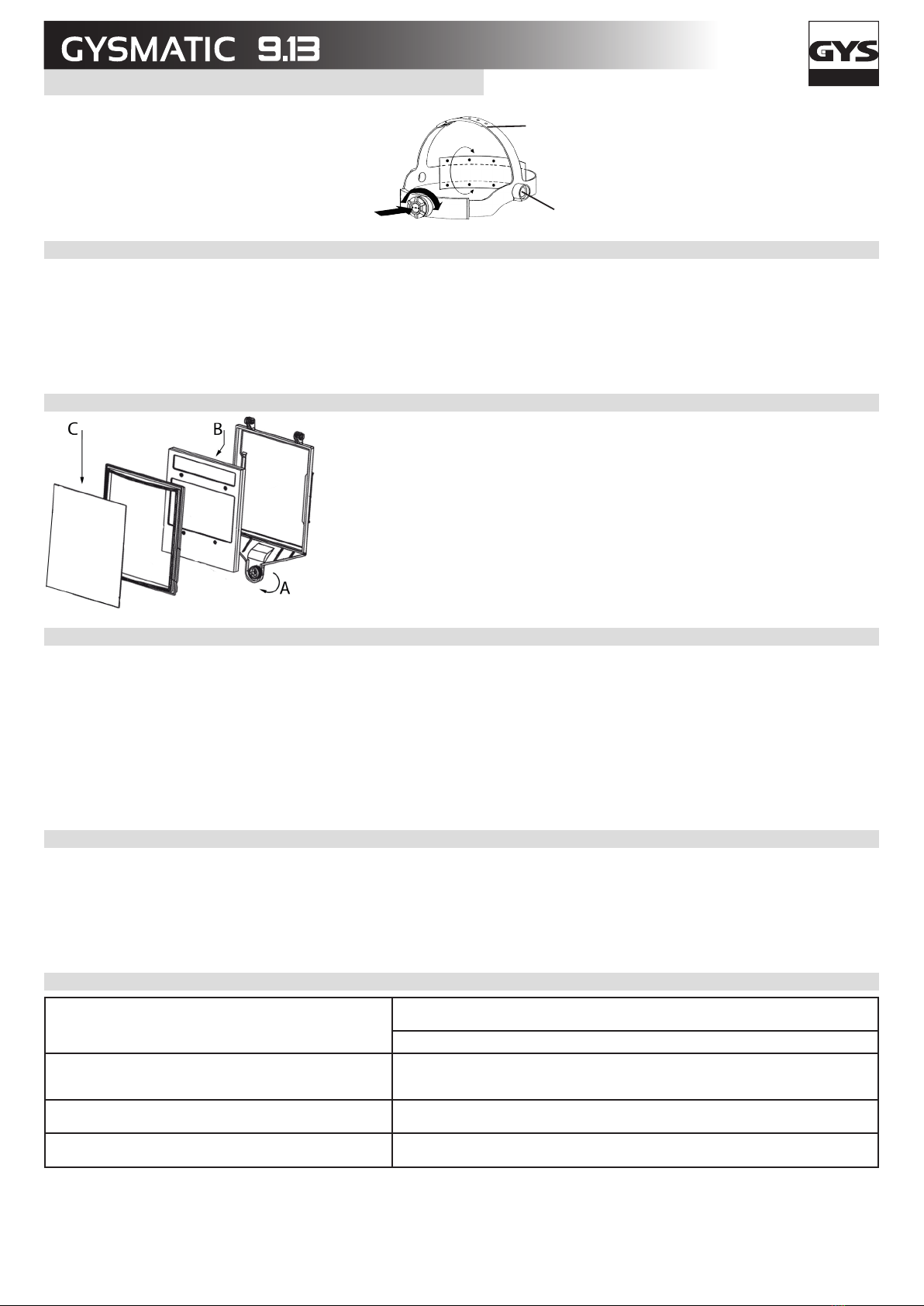

HEADBAND ADJUSTMENT
The GYSMATIC LCD 9/13 G is equipped with a headband which can be adjsuted in multiple ways to suit the welder: width, height (1), longitudinal inclination (3) and adjust-
ment (2).

6
EN
1
32
MAINTENANCE
• Expiration date: No expiration date for this product but the state of the Hermès GYSMATIC LCD 9/13 G welding helmet must be checked before each use.
The welding helmet must not fall down.
Do not put any heavy tools/objects in or on the helmet in order not to damage the lter or the protective screens.
The deterioration of the lter or its protective screen can reduce the vision eld or the protection level. Replace the damaged parts.
• Do not use any tools or other sharp objects to remove any components of lter or helmet. Doing so may damage lter or helmet preventing proper function, possibly causing
injury or cancellation of the warranty.
• Clean the lter with a clean cotton or with a special rag for lens.
• Clean and change protective screens on a regular basis.
• Clean the inside and the outside of the helmet with a neutral disinfectant product.
• Do not use any solvent.
REPLACING THE EXTERNAL AND THE INTERNAL PROTECTIVE SCREEN
1. Unscrew the lter retainer (A)
2. Replace the internal protection (B) from the LCD lter
3. Replace the external protection (C)
4. Replace and screw the lter retainer (A)
REPLACING BATTERIES
The opto-electronic lter uses 2 x 3V lithium batteries (CR2450). When the red light "Low battery alarm" (1) is on, batteries must be changed.
Follow the instructions below to change batteries:
- Position the slider on the cover (7) on "locker open"
- Pull the cover and remove the battery.
- Place a new battery in position. Polarity "+" must stay visible.
- Place the cover (7) back and position the slider on "locker closed"
- Do the same process for the other battery.
- Once the batteries have been replaced, the indicator "Low battery alarm" (1) must stay off.
- We recommend to replace the batteries once a year.
CAUTION
- Recycle used lithium batteries. In Europe, batteries are considered as dangerous waste.
- Do not throw in the bin. To drop off only in collection point for used batteries.
WARNING
• Use the welding helmet only for eye and face protection against harmful ultra violet and infrared radiation, sparks and spatter from welding.
• This product will not protect you against serious impact hazards such as, fragments of grinding wheels or abrasive discs, stones, or other grinding
tools, explosive devices or corrosive liquids (non exhaustive list). Appropriate protection must be used where these hazards exist.
• The hairband may cause allergies to sensitive people.
• The opto-electronic lter of the GYSMATIC LCD 9/13 G is not waterproof and will not work properly if it has been in contact with water.
• Application temperature of the lter is from -10°C to +55°C.
• Storage temperature of the GYSMATIC LCD 9/13 G is from -20°C to +70°C.
TROUBLESHOOTING
The optoelectronic lter does not work Activate the solar charge by exposing the cell to the light for 20 to 30 minutes -
Check and change battery if necessary. (Low charge level)
Make sure that the potentiometer is set to the «welding» position (9 to 13)
Filter stays dark after the weld arc is extinguished or when no arc is present Check and clean detectors if needed.
Adjust sensitivity knob to the lowest position. If the ambient light around the
welding area is extremely bright it is recommended to reduce the light level.
Uncontrolled switching or ickering:
Filter darkens and then lightens while the welding arc is present Check arc sensors are not blocked from direct access to the arc light. Adjust the sensitivity to a higher setting
Side of the lter is lighter than the center of viewing area It is a natural feature of LCD’s, this symptom is not dangerous for the eyes.
However for a maximum comfort, try to keep a viewing angle of around 90°

7
EN
SAFETY LABEL
This label is displayed inside the welding helmet. It is important that the user understands the safety symbols signication. The list numbers match image numbers.
?
1
2
66.1
6.2 6.3 78
345
Legend :
A. Warning ! Beware ! There are possible dangers as per the different symbols.
1. Read the instructions carefully before using the product or before welding.
2. Do not remove the warning label and do not paint on it.
3. Follow settings instructions and maintenance of the lter, the protective screens, the headband and the hood.
4. Inspect the helmet and the UV/IR lter carefully. Replace damaged or worn parts immediately. Cracked, scratched, lter glasses and protective screens decrease protection.
Replace them immediately to avoid damaging your eyes.
5. Warning, if the UV/IR lter does not tint whilst welding or cutting, stop immediately and consult the user manual.
6. Arc radiation can cause eyes and skin burns.
6.1. Use a welding helmet with a good ltration or opacity. Wear complete protective clothing..
6.2. The helmet, lter and protective screen do not gurantee unlimited protection against, shocks, impacts, explosions or corrosive liquid. Avoid welding or cutting in rough envi-
rionment.
6.3. Do not weld or cut above your head with this helmet.
7. Keep your head away from the smoke-lled area. Use a forced ventilation or a local aspiration system to eliminate smoke.
8. The oxyacetylene welding-cutting, laser or gas is not authorised with this helmet.

8
DE
Der GYSMATIC LCD 9/13 G Schweißhelm ist richtlinienkonform mit der europäischen Richtlinie über persönliche Schutzausrüstungen 89/686 CEE und stimmt mit den erweiter-
ten Normen EN 175, EN 166 und EN 168 überein.
Notizierte Stellen:
Zelle : Maske / Schutzschirm:
Identikationsnummer: 0196 Identikationsnummer: 0196
Der Schweißhelm wird betriebsbereit ausgeliefert. Zu Ihrem Schutz und um sicherzustellen, dass der GYSMATIC LCD 9/13 G Schweißhelm
richtig funktioniert, lesen Sie bitte die Betriebsanleitung sorgfältig durch und befragen Sie Ihren Experten für Sicherheit.
VOR DEM GEBRAUCH
- Den guten Zustand des Helmes, die Regelung des Schweibandes prüfen.
- Den korrekten Sitz und den guten Zustand der Scheiben und des Filters prüfen. Bei Fehler, überholen.
- Sicherstellen, dass die 4 Sensoren (9) und die Zelle (8) nicht mit Staub und Schmutz bedeckt sind.
- Sicherstellen, dass die Folien von den Außen- und Innenscheiben entfernt sind.
- Sicherstellen, dass die rote LED (1) nicht leuchtet. Ggf. Batterie ersetzen (7).
- Stellen Sie die richtige Abdunkelungsstufe für den Schweißprozess ein. Die passende Abdunkelungsstufe entnehmen Sie der Tabelle "Schweißverfahren".
BETRIEB
Der optoelektronische GYSMATIC LCD 9/13 G Schweißhelm schaltet bei Erkennung eines Lichtbogens selbsttätig auf Abdunkelung. Nach Schweißende wird automatisch auf
Klarsicht umgeschaltet.
2 31 4 5
6
10
9
8
7 7
1. Anzeige für geringen Batterieladestand
2. «Shade»-Regler
3. «Sensivity»-Regler
4. «Delay»-Regler
5. Drehregler «WELD/GRIND»
6. Vorsatzscheibe
7. Batterien Lithium (CR2450)
8. Solarzelle
9. Sensoren
10. Filter
•Potentiometer «Shade»: mit dem internen Drehknopf können Sie die Intensität des Abdunkelns zwischen 9-13 dem Schweißprozess anpassen.
• Interner «Sensitivity»-Regler: Einstellung der Empndlichkeit anhand:
- Umgebungslicht: außerhalb des Schweißzyklus, drehen Sie den Knopf bis zur maximalen Position («Max»), dann drehen Sie progressiv den Knopf nach«Min»
zurück bis die Zelle wieder hell wird.
- Schweiß-Methode: für WIG Schweißen mit niedriger Intensität, stellen Sie die Position «Max» ; für die meisten Schweißarbeiten, Mittelstellung.
• Interner «Delay»-Regler:
Mit diesem Regler können Sie die Reaktionszeit einstellen.
• Die Entladung-Kontrollicht leuchtet wenn die Batterien ausgewechselt werden müssen (2 Batterien Typ CR 2450, 3 V).
• Schalter «WELD/GRIND»: Bei alle Aufgaben außer Schweißarbeiten, sowie Schleifen, ist es möglich die Sensorverbindung beim Einstellen des „GRIND“
Modus zu trennen. Die LED-Anzeige „GRIND ash“ leuchtet wenn der Sensor ausgeschaltet ist.
Achten Sie darauf, den Sensor wieder auf „WELD“ anzuschließen bevor Sie schweißen.
SICHERHEITSHINWEISE
• Der GYSMATIC LCD 9/13 G Schweißhelm ist für fast alle Schweißarbeiten – mit Ausnahme von Sauerstoff-/ Acetylenschweißen, Laserschweißen und Gaslöten – geeignet.
• Vorsatzscheiben müssen sowohl auf der Innen- als auch der Außenseite des Filters montiert sein. Ein Fehlen dieser Scheiben kann zu einem Sicherheitsrisiko und zu einer
irreparablen Beschädigung der Filterkassette führen.
Hellstude 4
Dunkelstufe 9-13
Maße des Filters 114x133x9mm
Reaktionszeit 0,00008 s
Energieversorgung Solar + Batterien
Gewicht 580 g
Sichtfeld 100 x 60 mm
Einsatzbereiche MMA 5>400A / TIG 5>250A / MIG-MAG 5>500A / Grind
Garantie 1 Jahr
Betriebstemperatur -10°C / + 55°C
Lagertemperatur -20°C / + 70°C
REGELUNG DES SCHWEISSBANDES
Der GYSMATIC LCD 9/13 G ist mit einem Komfortschweißband ausgestattet, das sich auf vier verschiedene Arten anpassen lässt: Durchmesser (1), Höhe, Winkel (2)und Weite
(3).

9
DE
1
32
WARTUNG UND INSTANDHALTUNG
• Verfallsdatum / Verfallsfrist : Kein Verfallsdatum für dieses Produkt. Der Zustand des Helmes muss vor jedem Einsatz überprüft werden. Der GYSMATIC LCD 9/13 G
Schweißhelm darf nicht auf den Boden fallen. Stellen Sie keine schwere Gegenstände oder Werkzeuge auf oder in den Schweißhelm, damit der Sensor und die Vor-
satzscheiben nicht beschädigt werden.
Die Beschädigung des optoelektronischen Sensors oder Ihrer Scheibe beschränkt die Sicht und den Schutz. Die beschädigten Teile umgehend ersetzen.
• Benutzen Sie keine Werkzeuge oder scharfen Gegenstände, um Filter oder Helmteile zu wechseln. Sie könnten das Filtermodul und den Film beschädigen und in seiner
Funktion einschränken, womit Sie die Garantieansprüche außer Kraft setzen.
• Den optoelektronischen Sensor mit einem Baumwolltuch und einem Tuch speziell für Objektive reinigen.
• Die Scheiben regelmäßig reinigen und ersetzen.
• Innerhalb und außerhalb des Schweißhelmes mit einem neutralen Desinfektionsmittel/Detergens reinigen.
• Kein Lösemittel benutzen.
REMPLACEMENT DES ÉCRANS DE GARDE INTERNE ET EXTERNE.
1. Schrauben Sie die Fixierungsschraube (A) ab.
2. Ersetzen Sie die innere Vorsatzscheibe (B) auf dem LCD Filter
3. Ersetzen Sie die äußere Vorsatzscheibe (C)
4. Setzen Sie wieder die Fixierungsschraube (A) ein und schrauben Sie fest.
ERSETZEN DER BATTERIEN
Der optoelektronische Sensor nutzt 2 Lithium-Ionen-Batterien 3 V (CR2450). Wenn die rote LED "schwache Batterie" (1) leuchtet, sind die 2 Batterien zu ersetzen.
Beachten Sie die Anweisungen (s. unten) zum Ersetzen der Batterien:
- Drehen bis der Scheiber der Abdeckung (7) auf "offenes Vorhängeschloss" steht.
- Die Abdeckung abnehmen und danach, die Batterie entfernen.
- Die neue Batterien ins Fach einsetzen. Die Polarität "+" soll sichtbar bleiben.
- Die Abdeckung (7) erneut einsetzen und den Scheiber auf "geschlossenes Vorhängeschloss" drehen.
- Den selben Vorgang für die zweite Batterie durchführen.
- Sobald die Batterien ersetzt sind, sollte die LED "schwache Batterie" (1) nicht leuchten.
- Empfohlen ist das jährliche Ersetzen der zweiten Batterien.
ACHTUNG:
- Die Lithium-Ionen-Batterien wiederverwerten. Die Batterien sind in Europa als gefährliche Abfallmaterialen eingestuft.
- Nicht wegwerfen, nur in Aufnahmebehälter für verbrauchte Batterien deponieren.
HINWEISE UND WARNUNGEN
• Verwenden Sie den Schweißhelm ausschließlich als Augen- und Gesichtsschutz vor ultravioletter und Infrarotstrahlung, Funken und Spritzern, die bei Schweiß- und Schnei-
dearbeiten entstehen.
• Der GYSMATIC LCD 9/13 G Schweißhelm schützt Sie nicht gegen schweißbedingte Gefahren wie abspringende Schleiffragmente, Steine oder Werkzeugteile, explosive Ge-
genstände, ätzende Flüssigkeiten usw. Treffen Sie ausreichende Schutzvorkehrungen, wenn Sie in entsprechenden Gefahrenbereichen bzw. unter Risikobedingungen arbeiten.
• Das Schweißband kann bei Personen mit empndlicher Haut möglicherweise Allergien hervorrufen.
• Der optoelektronische Sensor des GYSMATIC LCD 9/13 G Schweißhelmes ist nicht wasserdicht und kann möglicherweise nicht korrekt funktionieren, nachdem er mit Wasser
in Berührung gekommen ist.
• Die Betriebstemperatur des optoelektronischen Sensor liegt zwischen -10°C und +55°C.
• Die Lagertempreratur des GYSMATIC LCD 9/13 G Schweißhelmes liegt zwischen -20°C und +70°C.
FEHLER UND LÖSUNGEN
Der optoeletronische Sensor funktioniert nicht. Setzen Sie die Solarzelle 20 bis 30 Minuten dem Sonnenlicht aus, damit sich
diese auaden kann – die Batterie prüfen und gegebenfalls wechseln (Entladung-
Kontrollicht).
Prüfen ob der Schalter auf WELD Modus eingestellt ist (9 bis 13).
Filter bleibt abgedunkelt, obwohl der Lichtbogen bereits erloschen bzw. kein
Lichtbogen vorhanden ist Überprüfen Sie die Sensoren und reinigen Sie sie gegebenenfalls. Stellen Sie die Lichtempndlichkeit auf einen entsprechenden niedrigeren Wert ein.
Unkontrolliertes Schalten oder Flackern :
Der Filter wechselt zu einer Dunkelstufe und Hellstufe während des Schweißens. Achten Sie darauf, dass die Sensoren nicht vom Lichtbogen abgeschirmt sind bzw. verdeckt werden. Stellen Sie die Lichtempndlichkeit auf einen höheren Wert ein.
Die Seiten des Filters sind heller als die Mitte des Sichtfeldes. Normales Verhalten eines LCD Filter. Dies ist für die Augen ungefährlich. Achten
Sie jedoch darauf stets den Idealwinkel von 90° zum Werkstück einzuhalten, um
maximalen Schutz beim Schweißen zu ermöglichen.

10
DE
SICHERHEITSETIKETT
Dieses Etikett bendet sich auf der Helminnenseite. Wichtig ist, dass der Anwender die Bedeutung der Sicherheitszeichen versteht. Die Nummer der Liste entsprechen den
Zeichennummern.
?
1
2
66.1
6.2 6.3 78
345
Zeichenerklärung :
A. Achtung! Bitte beachten! Mögliche Gefahren sind vorhanden, wie es mit den Zeichen abgebildet worden ist.
1. Lesen Sie sorgfältig die Anweisungen vor der Benutzung des Helmes oder vor dem Schweißen.
2. Entfernen Sie das Sicherheitsetikett nicht und bemalen Sie es nicht.
3. Beachten Sie die Anweisungen bezüglich Regelung und Wartung des Filters, der Scheiben, des Schweißbandes und der Schweissschutzhaube.
4. Überprüfen Sie sorgfältig den Zustand des Helmes und des UV/IR Filters. Ersetzen Sie sofort die abgenutzten oder beschädigten Teile. Wenn die Gläser oder Scheiben gerissen
oder beschädigt sind, ist der Schutz deutlich reduziert. Ersetzen Sie diese sofort, damit die Augen nicht geschädigt werden.
5. Achtung: Falls der UV/IR Filter beim Schweißen oder Schneiden nicht auf Abdunkelung schaltet, beenden Sie ihre Arbeit sofort. (s.Betriebsanleitung)
6. Der Lichtbogen kann zu Augen- und Hautverbrennungen führen.
6.1. Benutzen Sie einen Schweißerhelm mit einer entsprechenden Filtrierung und Opazität. Tragen Sie eine vollständige Schutzkleidung.
6.2. Der Schweißerhelm, der Filter und die Scheiben sorgen nicht für einen unbeschränkten Schutz gegen bedeutende Stöße und Schläge, explosive Gegenstände oder ätzende
Flüssigkeiten. Vermeiden Sie das Schweißen oder das Schneiden in solchen rauen Umgebungen.
6.3. Schweißen oder Schneiden Sie mit diesem Schweißerhelm nicht über Kopf.
7. Entfernen Sie Ihren Kopf vom verraucherten Bereich. Verwenden Sie eine Fremdbelüftung oder ein lokales Absaugsystem zur Entfernung der Rauches.
8. Das Sauerstoff-/ Acetylenschweißen, Laserschweißen und Gaslöten dürfen nicht mit diesem Helm durchgeführt werden.
