INSTRUCTIONS DE SÉCURITÉ
Ce manuel d’utilisation comprend des indications sur le fonctionnement
de l’appareil et les précautions à suivre pour la sécurité de l’utilisateur.
Merci de le lire attentivement avant la première utilisation et de le
conserver soigneusement pour toute relecture future. Ces instructions
doivent être lues et bien comprises avant toute opération. Toute
modification ou maintenance non indiquée dans le manuel ne doit pas
être entreprise. Tout dommage corporel ou matériel dû à une utilisation
non-conforme aux instructions de ce manuel ne pourra être retenu à
la charge du fabricant. En cas de problème ou d’incertitude, veuiller
consulter une personne qualifiée pour manier correctement l’appareil.
Cet appareil doit être utilisé uniquement pour faire du démarrage
dans les limites indiquées sur l’appareil et le manuel. Il faut respecter
les instructions relatives à la sécurité. En cas d’utilisation inadéquate
ou dangereuse, le fabricant ne pourra être tenu responsable.
Appareil destiné à un usage à l’intérieur. Il ne doit pas être exposé à
la pluie.
Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans
et par des personnes ayant des capacités physiques, sensorielles ou
mentales réduites ou dénuées d’expérience ou de connaissance, s’ils
(si elles) sont correctement surveillé(e)s ou si des instructions relatives
à l’utilisation de l’appareil en toute sécurité leur ont été données et
si les risques encourus ont été appréhendés. Les enfants ne doivent
pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne
doivent pas être effectués par des enfants sans surveillance.
A n’utiliser en aucun cas pour charger des piles ou des batteries non-
rechargeables.
Utiliser exclusivement le chargeur fourni avec l’appareil pour la
recharge des batteries.
Ne pas utiliser l’appareil, si le cordon d’alimentation ou la fiche de
secteur sont endommagés.
Ne jamais charger une batterie gelée ou endommagée.
Ne pas couvrir l’appareil.
Ne pas placer l’appareil à proximité d’une source de chaleur et à des
températures durablement élevées (supérieurs à 50°C).
Ne pas obstruer les ouvertures de ventilation. Se référer à la partie
installation avant d’utiliser l’appareil.
Le mode de fonctionnement automatique ainsi que les restrictions
applicables à l’utilisation sont expliqués ci-après dans ce mode
d’emploi.
Risque d’explosion et d’incendie!
Une batterie en charge peut émettre des gaz explosif.
• Pendant la charge, la batterie doit être placée dans un emplacement
bien aéré.
• Eviter les flammes et les étincelles. Ne pas fumer.
• Protéger les surfaces de contacts électriques de la batterie à
l’encontre des courts-circuits.
22
STARTPACK PRO 12.24 FR
Notice originale

Risque de projection d’acide !
• Porter des lunettes et des gants de protection.
• En cas de contact avec les yeux ou la peau, rincer immédiatement
à l’eau et consulter un médecin sa ns tarder.
Connexion / déconnexion :
• Déconnecter l’alimentation avant de brancher ou de débrancher les
connexions sur la batterie.
• La borne de la batterie non reliée au châssis doit être connectée la
première. L’autre connexion doit être effectuée sur le châssis loin
de la batterie et de la canalisation de combustible. Le chargeur de
batterie doit alors être raccordé au réseau.
Raccordement :
• Cet appareil doit être raccordé à un socle de prise de courant relié
à la terre.
• Cet appareil est muni d’une protection par fusible
• Le raccordement au réseau d’alimentation doit être effectué
conformément aux règles d’installation nationales.
Entretien :
• Si le câble d’alimentation est endommagé, il doit être remplacé
par un câble ou un ensemble spécial disponible auprès du fabri-
cant ou de son service après-vente.
• L’entretien doit être effectué que par une personne qualifiée
• Avertissement ! Débrancher toujours la fiche de la prise secteur
avant d’effectuer des travaux sur l’appareil.
• Si le fusible interne est fondu, il doit être remplacé par le fabricant,
son service après-vente ou des personnes de qualification similaire
afin d’éviter un danger.
• Régulièrement, enlever le capot et dépoussiérer à la soufflette. En
profiter pour faire vérifier la tenue des connexions électriques avec
un outil isolé par un personnel qualifié.
• N’utiliser en aucun cas des solvants ou autres produits nettoyants
agressifs
• Nettoyer les surfaces de l’appareil à l’aide d’un chiffon sec.
Réglementation :
• Appareil conforme aux directives européennes.
• La déclaration de conformité est disponible sur notre site internet.
• Marque de conformité EAC (Communauté économique Eurasienne).
Mise au rebut :
• Ce matériel fait l’objet d’une collecte sélective. Ne pas jeter dans
une poubelle domestique.
33
STARTPACK PRO 12.24 FR
Notice originale

L’accumulateur présent dans cet appareil est recyclable. Prière de
procéder conformément aux prescriptions de recyclage en vigueur.
La batterie doit être retirée de l’appareil avant que celui-ci ne soit mis
au rebut.
L’appareil doit impérativement être déconnecté du réseau d’alimenta-
tion avant de retirer la batterie.
DESCRIPTION GENERALE
Ces démarreurs autonomes sont destinés au démarrage des véhicules équipés d’une batterie de 12 V (6 x 2 V) et 24 V
(12 x 2 V) au plomb à électrolyte liquide ou gel du VL jusqu’au PL.
Les STARTPACK PRO 12.24 fonctionnent grâce à 2 batteries 12 V hautes performances. Pour le bon fonctionnement des
appareils et pour préserver la durée de vie de ses batteries internes, il est impératif de raccorder les STARTPACK
PRO 12.24 au secteur et de positionner le coupe batterie sur OFF après chaque utilisation.

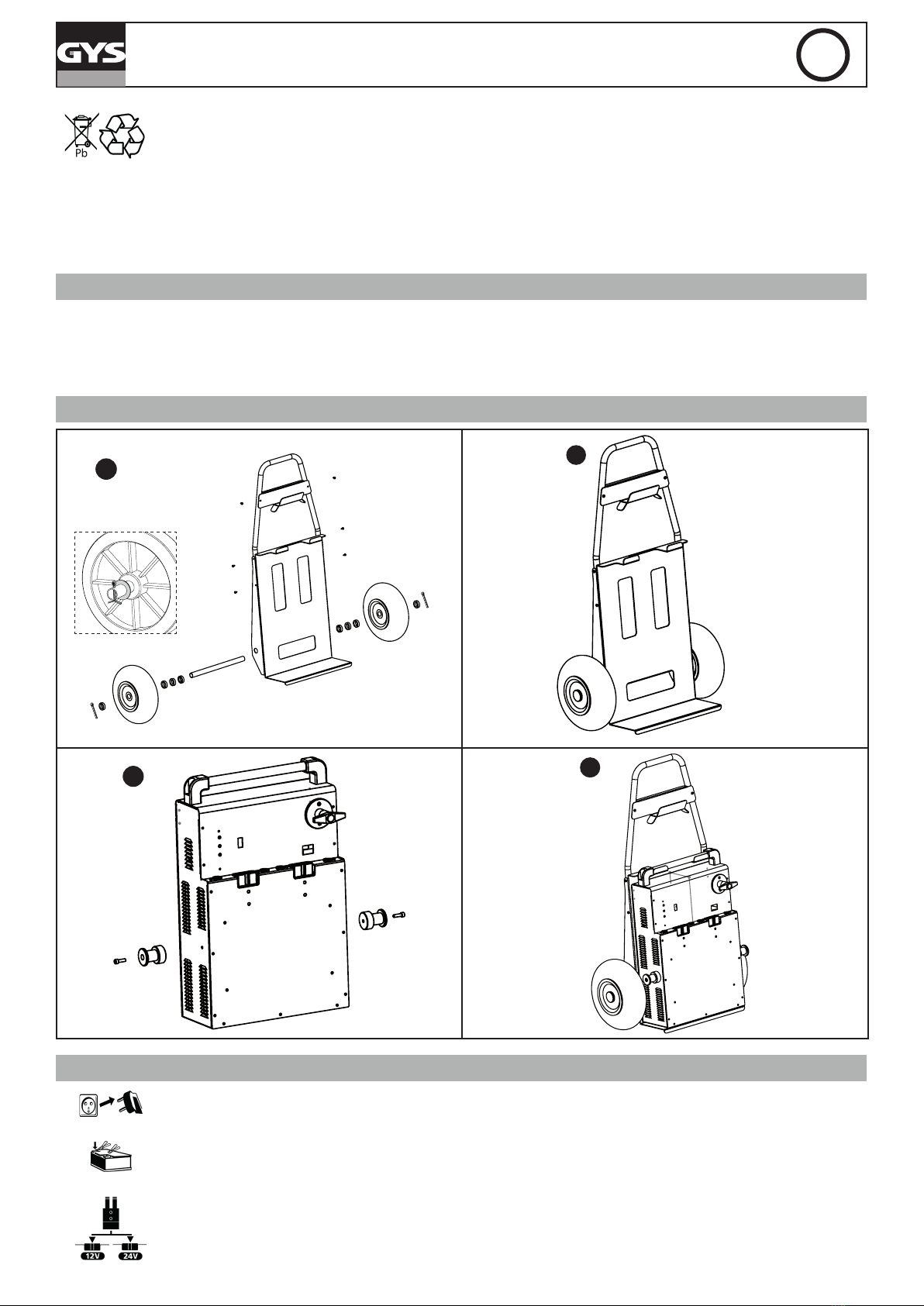

MONTAGE DU CHARIOT
1
2
3
4

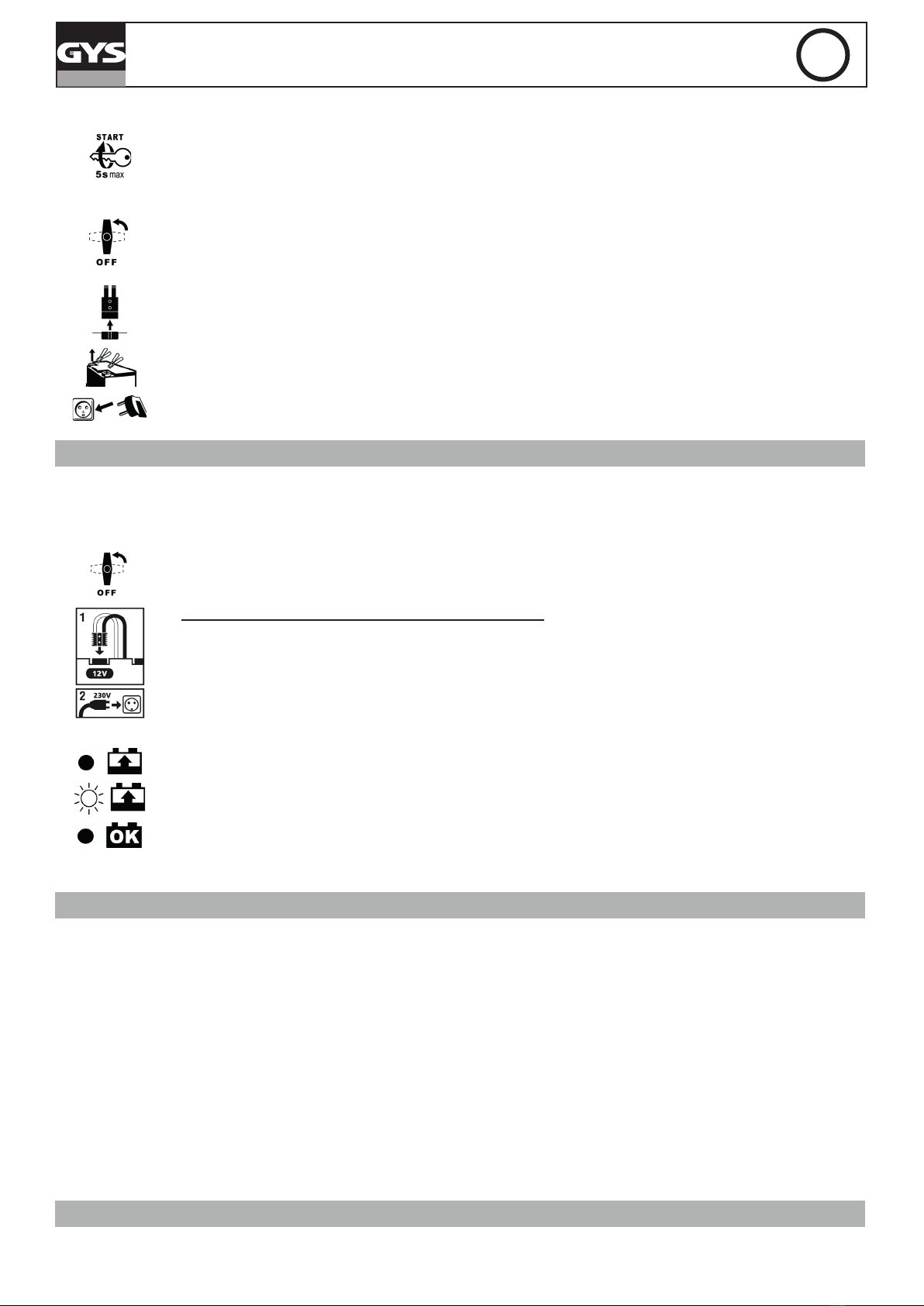

UTILISATION EN MODE DEMARREUR
• Débrancher le cordon secteur.
• Batterie sur OFF.
• Brancher la pince rouge au (+) et la pince noire au (-).
nb : En cas d’inversion de polarité, STARTPACK PRO vous l’indique : buzzer + led rouge allumée.
• Brancher le sélecteur sur 12 V ou 24 V en fonction du véhicule à démarrer.
44
STARTPACK PRO 12.24 FR
Notice originale

• Positionner le coupe batterie sur ON.
• Tourner la clé de votre véhicule (5 secondes maximum), pour activer la fonction démarreur
NB : si votre moteur ne démarre pas, attendre 3 minutes entre 2 tentatives de démarrage.
Un véhicule qui ne démarre pas au bout de la 3ème tentative peut avoir un problème autre qu’une
batterie en mauvaise état : alternateur, bougie de préchauffage,…
• Une fois le véhicule démarré, mettre le coupe batterie sur OFF.
Suite à un démarrage ou à une forte consommation des batteries, le voyant rouge clignote pour
vous avertir que les batteries internes doivent être rechargées. Cela n’empêche pas d’autres essais
de démarrage.
• Débrancher le sélecteur de tension de la borne 12 V ou 24 V.
• Débrancher la pince noire puis rouge du véhicule.
• Brancher l’appareil sur une prise 230 V 50/60 Hz pour recharger les batteries (cf. utilisation en
mode chargeur).
UTILISATION EN MODE CHARGEUR (RECHARGE DES BATTERIES INTERNES)
Pour que le STARTPACK PRO soit toujours opérationnel et pour qu’il délivre la puissance de démarrage maximale, il est
conseillé de le charger après chaque utilisation et de le laisser en charge jusqu’à la prochaine utilisation.
Le STARTPACK PRO intègre un chargeur automatique qui charge et qui garde les 2 batteries internes chargées à 100%
et sans surveillance (Floating System).
• Après utilisation, mettre le commutateur sur OFF et déconnecter les pinces du véhicule.
• Mettre le connecteur de tension sur 12 V.
ATTENTION : Si la prise n’est pas sur 12 V, la charge ne commencera pas (les témoins de charge
s’allumeront un court instant)
• Connecter le chargeur à l’alimentation secteur 230 V - 50/60 Hz.
• STARTPACK PRO 12.24 vous indique ensuite l’état de la charge :
- Voyant orange xe : charge – montée de tension de la batterie
- Voyant orange clignotant : régulation de la tension (2 h ou 16 h si les batteries sont sulfatées ou
profondément déchargée)
- Voyant vert s’allume lorsque la batterie est chargée.
• Après la charge, laisser l’appareil branché sur l’alimentation secteur.
BATTERIES INTERNES : CONSEILS ET ENTRETIEN
Ces batteries à hautes performances nécessitent une attention particulière. Le respect des prescriptions ci-dessous
permet de prolonger la durée de vie des batteries.
1. Mettre l’appareil en charge dès l’achat et après chaque utilisation.
2. Ne pas utiliser un chargeur externe autre que celui qui est intégré dans l’appareil.
3. Mettre le coupe-batterie sur OFF pendant la charge et déconnecter le sélecteur de tension pour éviter les erreurs
d’utilisation suite à la recharge.
4. Ne jamais court-circuiter les pinces lorsque le coupe batterie est sur ON.
5. Ne jamais connecter la pince rouge sur la borne négative de la batterie et la pince noire (-) sur la masse du moteur.
Ceci mettra les batteries du STARTPACK PRO en court-circuit.
6. Attendre 3 minutes entre chaque tentative de démarrage. Ceci permet à la tension des batteries de remonter et aux
éléments internes de l’appareil de refroidir. Si vous n’attendez pas et/ou si l’essai de démarrage dure trop longtemps,
vous risquez de perdre de la puissance et vous réduisez vos chances de démarrage aux essais suivants.
55
STARTPACK PRO 12.24 FR
Notice originale

NON GARANTIE DE LA BATTERIE
Le STARTPACK PRO contient 2 batteries hautes performances, qui ont impérativement besoin d’être rechargées après
chaque utilisation. Dans le cas du non respect de cette règle, les batteries peuvent se détériorer dans le temps et de
manière irréversible.
Pour cette raison les batteries des STARTPACK PRO, onéreuses, sont exclues de la garantie.
ANOMALIES, CAUSES, REMEDES
Anomalies Causes Remèdes
MODE DÉMARREUR
1L’appareil émet un signal so- nore et la led rouge est allu-
mée.
L’appareil détecte une inversion de
polarité. Vérier la polarité de la batterie. Pince rouge au (+) de la batterie et pince noire au (-).
2
La led rouge clignote. La tension de la batterie est passée
à un moment en dessous de 12.5 V
suite à un démarrage ou à une forte
consommation.
Mettre l’appareil en charge suite à votre utilisa-
tion. Le voyant rouge s’éteint.
3
Des étincelles apparaissent au
moment du contact des pinces
sur la batterie.
Le coupe batterie est sur ON et/ ou le
sélecteur est sur 12 V ou 24 V. Avant de brancher les pinces sur la batterie, mettre le coupe batterie sur OFF, déconnecter
le sélecteur de tension.
Le sélecteur de tension est sur la
mauvaise position. Vérier que la tension du véhicule correspond bien à la tension sélectionnée.
Inversion de polarité. Vérier la polarité de la batterie.
4
L’appareil n’arrive pas à dé-
marrer le véhicule.
La led rouge clignote.
Les batteries de l’appareil sont dé-
chargées. mettre en charge l’appareil, attendre la n de charge puis essayer à nouveau.
Plusieurs essais de démarrage sans
pause. Attendre 3 minutes entre 2 tentatives de dé- marrage.
Un démarrage ne doit pas durer plus de 5 se-
condes.
La tension de la batterie est inappro-
priée. Vérier que la tension de la batterie du véhi- cule correspond bien à la tension sélectionnée.
5L’appareil n’arrive plus à dé- marrer le véhicule et le voyant
rouge est éteint.
La tension des batteries internes est
très basse. Il se peut qu’elles soient
endommagées.
Remettre l’appareil en charge pour tenter une
restauration des batteries.
MODE CHARGEUR
1Les leds orange et verte cli- gnotent au bout de 24h de
charge.
Les batteries sont endommagées, la
tension de la /des batteries ne monte
pas malgré la charge.
Débrancher l’appareil du secteur puis rebran-
cher pour relancer une charge. Si le symptôme
réapparait, les batteries sont endommagées.
2
Les leds orange et verte cli-
gnotent tour à tour pendant la
charge
Protection thermique du chargeur. Le chargeur est en surchauffe car la tempéra-
ture ambiante est élevée. Le chargeur reprend
automatiquement la charge lorsque la tempé-
rature aura sufsamment baissée.
3
La Led orange clignote pen-
dant plus de 3h et ne passe
pas au vert.
La batterie est sulfatée ou fortement
déchargée. Fonctionnement normal du Startpack PRO : Le chargeur détecte la présence de batteries
sulfatées ou profondément déchargée. Il ten-
tera de restaurer les batteries avec un cycle de
charge spécique de plus de 16h.
4
Startpack PRO est branché sur
le secteur.
Aucun des voyants n’est allu-
mé.
Absence d’une tension secteur. Vérier la présence d’une tension 230V.
Le fusible a fondu. Vérier et remplacer le fusible.
Le commutateur n’est pas connecté
sur 12 V. Brancher correctement le connecteur de ten- sion sur 12 V
CONDITIONS DE GARANTIE
La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d’achat (pièces et main
d’oeuvre).
La garantie ne couvre pas :
Toutes autres avaries dues au transport.
L’usure normale des pièces (Ex. : câbles, pinces, etc.).
Les incidents dus à un mauvais usage (erreur d’alimentation, chute, démontage).
Les pannes liées à l’environnement (pollution, rouille, poussière).
En cas de panne, retourner l’appareil à votre distributeur, en y joignant :
- un justicatif d’achat daté (ticket de sortie de caisse, facture….)
- une note explicative de la panne.
66
STARTPACK PRO 12.24 FR
Notice originale

REMPLACEMENT DE LA BATTERIE
33
55
2
1
4
2
4
Produit Batterie Type Tension (V) Capacité (Ah) Dimensions (cm) Réf. batterie
STARTPACK PRO 12.24 PC950 Batterie au plomb 2 x 12 2 x 30 25 x 9,7 x 15,6 53135
Peu importe le mode d’utilisation du STARTPACK PRO 12.24, toujours remplacer les deux batteries en
même temps.
Pour remplacer les batteries :
• Le produit doit être préalablement déconnecté du réseau d’alimentation.
• Dévisser la coque arrière ( 1- 11 vis) et la retirer.

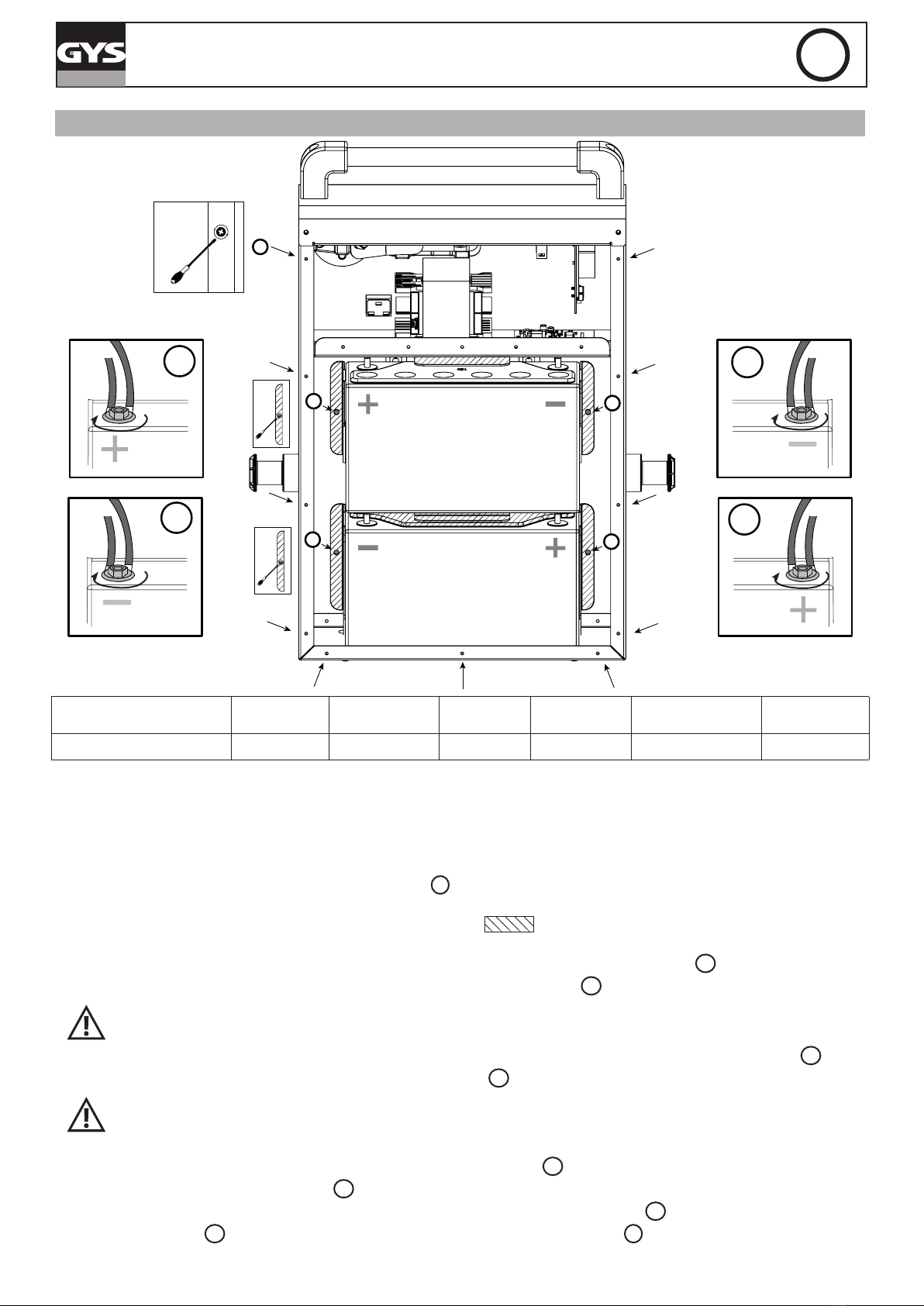

• Une fois la coque arrière enlevée, les batteries se trouvent de face, l’une sur l’autre (cf illustration).
• Les batteries sont chacunes maintenues par une cloison (zone rayée
33
55
2
1
4
2
4
) et reliées à la connectique du START-
PACK en deux points : au niveau de leur borne - et de leur borne +.
• Commencer par la batterie du haut. Dans un premier temps dévisser complètement la cloison de maintient 2,
puis dévisser les deux écrous au - et au + de la batterie 3et la retirer.
Une fois la première batterie retirée, penser à bien isoler les bornes pour éviter tout court-circuit.
• Ensuite, faire de même avec la batterie du bas. Dévisser la cloison de maintient 4, puis les deux écrous permet-
tant la liaison de la batterie au STARTPACK 5et la retirer.
A la remise de nouvelles batteries, veiller à bien associer les polarités des batteries et du START-
PACK PRO 12.24. Et remonter les batteries dans l’ordre suivant :
• Repositionner et serrer légèrement la cloison du bas 4. Puis y insérer la batterie, la revisser 5et resserrer com-
plètement la cloison. Faire de même avec la batterie du haut. Positionner d’abord la cloison et serrer légèrement
2, y insérer la batterie, la revisser 3et resserrer complètement la cloison. Enn revisser la coque arrière 1.77
STARTPACK PRO 12.24 FR
Notice originale

8
STARTPACK PRO 12.24 EN
Translation of the original instructions
SAFETY INSTRUCTIONS
This manual includes guidelines on the operation of your device and
the precautions to follow for your own safety. Ensure it is read carefully
before first use and keep it handy for future reference. These instructions
should be read and understood before anyone operates the product.
Any modifications or maintenance that are not specified in the manual
should not be undertaken. The manufacturer is not liable for any injury
or damage due to non-compliance with the instruction manual. In case
of problems or uncertainties, please consult a qualified person that is
able to handle the device correctly. This device should only be used
for start-up within the limits indicated on the device and in the manual.
The safety instructions must be followed. In case of improper or unsafe
use, the manufacturer cannot be held responsible
Device suitable for indoor use only. Do not expose to rain or excessive
moisture.
This device may be used by children from age 8 and by persons with
reduced physical, sensory or mental capabilities or lack of experience
and knowledge, provided that they are under supervision or have
been told how to use the device safely and are aware of the potential
risks. Children must not use the device as a plaything. Cleaning and
servicing tasks may not be carried out by children unless they are
supervised.
Do not use for charging non-rechargeable batteries
Do not use any charger other than the one supplied with the machine
to charge the batteries.
Do not operate the device with a damaged power supply cord or a
damaged mains plug.
Never charge a frozen or damaged battery.
Do not cover the device
Do not place the device near a fire or subject it to heat or to longterm
temperatures exceeding 50°C
Do not obstruct the cooling vents. Refer to the installation section before
operating the machine.
The automatic mode of operation and usage restrictions are explained
below in these operating instructions.
Risk of explosion and re!
A battery being charged can emit explosive gas.
• During the charge, the battery must be placed in a well ventilated
area.
• Avoid flames and sparks. Do not smoke.
• Protect the electrical contacts of the battery against short-circuiting.
Acid projection hazard!
• Wear safety goggles and protective gloves

9
STARTPACK PRO 12.24 EN
Translation of the original instructions
• If your eyes or skin come into contact with battery acid, rinse the
affected part of the body with plenty of water and seek immediate
medical assistance.
Connection / disconnection:
• Disconnect the power supply before connecting/disconnecting the
device to/from the battery.
• The terminal of the battery that is not connected to the car frame
must be connected first. The other connection must be made on the
car frame, far from the battery and the fuel line. The battery charger
must be connected to the power supply network.
Connection:
• This device must be connected to an earthed power supply.
• This machine is fuse-protected.
• Connection to the mains must be made according to the national
installation regulations.
Maintenance:
• If the power supply cable is damaged, it must only be replaced by
a cable specified or supplied by the manufacturer or its after-sales
service.
• Service should be performed by a qualified person
• Warning! Always remove the power plug from the wall socket be-
fore carrying out any work on the device.
• If the internal fuse is blown, it must be replaced by the manufacturer,
its after-sales service or an equally qualified person.
• Regularly take off the cover and remove dust with an air gun. Take
the opportunity to have a qualified person check the electrical
connections with an insulated tool.
• Under no circumstances should solvents or other aggressive cleaning
agents be used.
• Clean the device’s surfaces with a soft, dry cloth.
Regulations
• The device complies with European Directive.
• The certificate of compliance is available on our website.
• EAC conformity mark (Eurasian Economic Commission)
Disposal:
This product should be disposed of at an appropriate recycling facility.
Do not dispose of in domestic waste.
The battery fitted in this device is recyclable. Please proceed accor-
ding to the applicable recycling regulations.
The battery must be removed from the device before the latter is dis-
carded.
The device must absolutely be disconnected from the power supply
network before removing the battery.

10
STARTPACK PRO 12.24 EN
Translation of the original instructions
GENERAL DESCRIPTION
These heavy-duty portable booster packs are designed to start vehicles with a 12 V (6 x 2 V) or 24 V (12 x 2 V) lead
batteries (liquid or gel electrolyte) from small cars to bigger trucks.
STARTPACK PRO 12.24 contain 2 high performance 12 V batteries. To ensure the lifetime of the internal batteries,
it is necessary to turn the battery-switch on OFF and to charge it after each use.
TROLLEY ASSEMBLY
1
2
3
4
USE IN STARTER MODE
• Unplug the socket from the mains.
• Turn the battery-switch on OFF.
• Plug the red clamp to the (+) and the black clamp to the (-).
NB: In the event of polarity inversion, STARTPACK PRO 12.24 indicates red LED lighting + alarm
sound.
• Connect the voltage selector on 12V or 24V depending on the the vehicle you wish to start.
• Turn the battery switch to ON
