GYS GYSTART 235 User manual

281112 – C4 – 72044 – v3
P : 2-4 / 17-20
P : 5-7 / 17-20
P : 8-10 / 17-20
P :11-13 / 17-20
P : 14-16 / 17-20

2

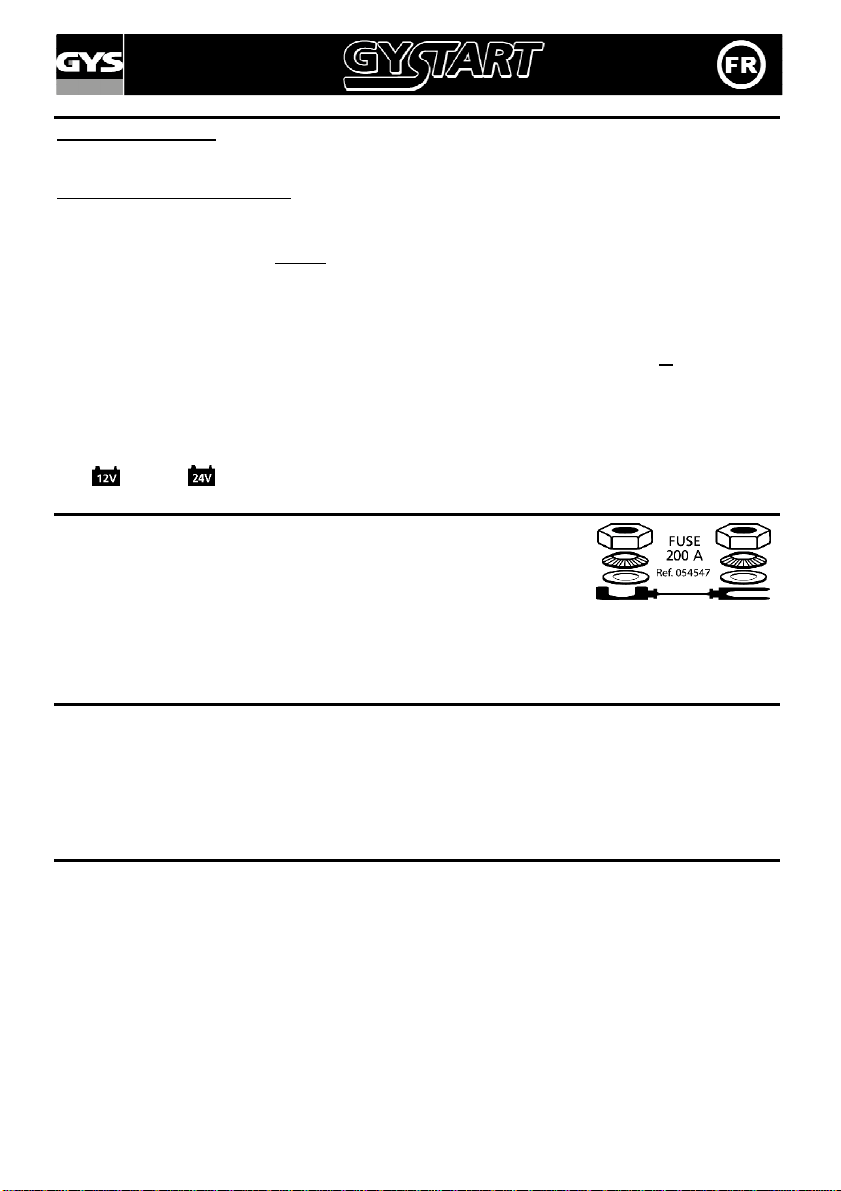

DESCRIPTION GENERALE
Nous vous félicitons pour votre choix car cet appareil a été conçu avec le plus grand soin. Pour en tirer le maximum
de satisfaction, nous vous conseillons de lire avec attention ce manuel d’instructions. Conservez le pour pouvoir le
relire plus tard si nécessaire.
Les appareils YSTART sont destinés à la recharge des batteries au plomb (électrolyte liquide ou gel) et au
démarrage de véhicules possédant des batteries au plomb (électrolyte liquide ou gel), en 12V ou 24V (6 ou 12
éléments de 2V) dont la capacité est indiquée dans le tableau suivant :
GYSTART 235 612E 724E 924-230 1224T
Charge 45>250 Ah 45>675 Ah 45>675 Ah 60>750 Ah 65>900 Ah
Démarrage 35>95 Ah 45>105 Ah 45>150 Ah 45>190 Ah 45>220 Ah
ALIMENTATION ELECTRIQUE
Votre appareil doit être raccordé a une prise de courant A EC TERRE et selon les recommandations suivantes :
GYSTART 235 612E 724E 924-230 1224T
Tension secteur 230V mono 230V mono 230V mono 230V mono 400V tri
Protection 16A 16A 20A 40A 16A
Section de câble recommandée en cas de rallonge : 3 x 2,5 mm² (4 x 2,5 mm² pour modèle triphasé).
UTILISATION EN MODE CHARGEUR (CHARGE)
Précautions préalables
•Choisir un local abrité et suffisamment aéré ou spécialement aménagé.
•Enlever les bouchons de la batterie (si celle–ci en est munie) et assurez-vous que le niveau de liquide
(électrolyte) est correct. Sinon ajouter de l’eau distillée. Nettoyer soigneusement les bornes de la batterie.
•Vérifier que la capacité (en Ampère-heure) et la tension (en Volt) de la batterie sont compatibles avec votre
chargeur.
Raccordement et débranchement
•Mettre l’interrupteur de votre appareil sur la position « O ». Positionner le variateur de réglage du courant de
charge au minimum.
•Pour les modèles 12/24 V, sélectionner la tension d’utilisation de l’appareil en tournant le commutateur 12/24 V.
•Connecter la pince rouge sur la borne + de la batterie, et la pince noire sur la borne -.
•Attention, l’inversion des connections sur la batterie provoque un court-circuit qui fait fondre le fusible situé en
face avant de l’appareil.
•Mettre l’interrupteur de votre appareil sur la position « ELECTRONIC CONTROL », et mettre l’interrupteur
« Marche / Arrêt » sur la position I.
•Sélectionner l’allure de charge désirée à l’aide du variateur ou du commutateur. Le courant instantané qui
s’affiche sur l’ampèremètre (courant de pointe) descend rapidement. Après environ 1 minute, il se stabilise
(courant moyen). C’est ce courant qui est à prendre en considération.
•Le courant de charge normal (durée 8 à 10 h) est d’environ 1/10ème de la capacité de la batterie (Ah). Au delà
de cette valeur, le chargeur fournit un courant important qu’il convient de réserver à une charge de courte
durée.
•Votre appareil est muni d’une position automatique de charge permettant de réguler une durée de charge
optimale. Il n’est pas nécessaire de surveiller la tension aux bornes de la batterie pendant la charge, l’appareil
assurant la protection des appareils électroniques du véhicule.
• ( : <14,8V / : <29,6V)
•Attention au dégagement de gaz explosif par la batterie en fin de charge (ébullition) : éviter toute formation de
flamme ou d’étincelle.
Si votre appareil est en position « manual », vous devez surveiller la charge de la batterie
(l’électronique de l’automobile n’est plus protégée).
Charge de plusieurs batteries simultanément
Vous pouvez charger plusieurs batteries simultanément en les connectant en parallèle (les bornes + reliés à la
pince rouge et les bornes – reliées à la pince noire). Ces batteries ou groupements de batteries doivent être de
même tension 12V ou 24V. Le courant à appliquer doit être le dixième de la somme des capacités des batteries.
Exemple : 1 batterie de 55 Ah et une de 110 Ah donnent un courant de charge de : (55 + 110) / 10 = 16,5A
La charge en série n’est pas recommandée.

3
UTILISATION EN MODE DEMARREUR (START)
Précautions préalables
•Ne pas déconnecter la batterie du véhicule. Le débranchement de la batterie peut entraîner la perte
d’information et une éventuelle impossibilité de redémarrage.
Raccordement et débranchement
•Mettre l’interrupteur de l’appareil sur la position « O ».
•Relier les câbles de la batterie en respectant les polarités et la tension.
Ne jamais déconnecter la batterie du véhicule.
•Mettre l’interrupteur de l’appareil sur la position « I ».
•Procéder, comme pour une utilisation en chargeur, en faisant circuler un courant de l’ordre de 1/5
ème
de la
capacité de la batterie (pré charge de quelques minutes).
•Le YSTART 235 fonctionne comme un booster au démarrage. Une pré-charge de 10 mn sur la position
« start » est nécessaire avant d’actionner le démarreur du véhicule.
•Rendez-vous au poste de pilotage pour actionner la poire télécommande (sauf ystart 235) et le démarreur du
véhicule. Normalement, une période de 5 secondes est suffisante pour démarrer. Au besoin, renouvelez
l’opération.
•Lorsque le moteur du véhicule est lancé, relâcher la poire télécommande (sauf ystart 235) et mettre
l’interrupteur de votre appareil sur « O ».
•Déconnecter alors les pinces de la batterie.
•En position « Electronic Control », votre appareil protège l’électronique de l’automobile et évite les survoltages
( : <14,8V : <29,6V). En Position « Manual », vous ne bénéficiez pas de cette protection.
PROTECTIONS
Votre appareil a été conçu avec un maximum de protections :
-les pinces de charge sont entièrement isolées
-L’inversion de polarité et les courts circuits ne causent aucun danger.
Un double fusible (Réf : 054547) assure la protection.
Le remplacement nécessite une intervention manuelle.
-la protection des surcharges du transformateur ou démarrage en position charge est assuré par un disjoncteur
en face avant de l’appareil. Si celui-ci disjoncte, un ré enclenchement manuel est nécessaire.
-Protection thermique : votre appareil est protégé par un thermostat
(refroidissement environ 1/4h). Un voyant s’allume en cas de surchauffe.
BATTERIES SULFATEES OU ENDOMMAGÉES
Les appareils YSTART ne détectent pas les batteries endommagées ou sulfatées.
a) Votre batterie est profondément endommagée si en charge, l’aiguille de l’ampèremètre dévie rapidement vers
des intensités très élevées. Votre batterie est définitivement hors d’usage.
b) Dans le cas d’une batterie sulfatée : mettre l’appareil sur l’allure la plus forte et surveiller régulièrement si
l’ampèremètre indique un courant de charge. Dès que le courant de charge s’élève, se repositionner sur la charge
adaptée à votre batterie. S’il n’y a pas d’amélioration au bout de 5 heures, votre batterie est définitivement hors
d’usage.
CONSEILS ET A ERTISSEMENTS
•Votre chargeur démarreur doit être raccordé à un socle de prise de courant relié à la terre.
•L'appareil doit être placé de façon telle que la fiche de prise de courant soit accessible.
•Utiliser votre chargeur-démarreur dans un endroit ventilé et ne pas faire d’étincelle à proximité.
•Ne pas tenter de recharger piles et batteries non rechargeables.
•Respecter impérativement l'ordre de raccordement indiqué.
•Examiner le chargeur-démarreur régulièrement, en particulier le câble, la fiche et l’enveloppe, pour détecter tout
dommage. Si le chargeur de batterie est endommagé, il ne doit pas être utilisé avant sa réparation.
•Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou une
personne de qualification similaire, afin d'éviter un danger.
•Ne pas ouvrir l’appareil. Toute modification non effectuée par un technicien de la société YS entraîne
l’annulation de la garantie.
•L’appareil ne doit pas être utilisé comme un jouet par de jeunes enfants, ou être utilisé par de jeunes enfants ou
personnes handicapés sans surveillance.
•Produit faisant l'objet d'une collecte sélective. Ne pas jeter dans une poubelle domestique.

4
ANOMALIES, CAUSES, REMEDES
ANOMALIES CAUSES REMEDES
Vérifier votre alimentation secteur
Problème d’alimentation secteur Vérifier si l’appareil est sur la position
chargeur
Pinces en court-circuit ou inversion
de polarité
Vérifier si les fusibles ne sont pas
fondus et que le disjoncteur est
enfoncé.
La batterie que vous voulez charger
est défaillante
Contrôler à l’aide d’un voltmètre la
tension à ses bornes. Si cette tension
monte instantanément à plus de 2,5V
par élément la batterie peut être
sulfatée ou détériorée.
Erreur tension (12V ou 24V)
Vérifier que le commutateur est sur la
bonne position (12 ou 24V - sauf
ystart 235 et 612E)

L’ampèremètre de
l’appareil ne dévie pas.
Suite à une utilisation trop
intensive, votre appareil s’est mis
en coupure thermique :
Patientez quelques instants (5 à 10
minutes) pour laisser refroidir
l’appareil.
La batterie est sulfatée, ou au
moins un élément est en court-
circuit.
Changer la batterie ou essayer de la
récupérer en position charge manuelle
en plaçant le potentiomètre à fonds
mais repasser en automatique dès que
le courant se met à monter

Le voyant fin de
charge s’allume et
s’éteint
continuellement dans
la mise en charge.
Potentiomètre au maximum Ajuster le potentiomètre au 1/10è de
la capacité de la batterie.
La batterie est profondément
déchargée
Maintenir la charge en conservant le
réglage au minimum.
Erreur tension (12V ou 24V)
Vérifier que le commutateur est sur la
bonne position (12 ou 24V - sauf
ystart 235 et 612E)

L’aiguille de
l’ampèremètre monte
au-delà de 20A alors
que le réglage du
commutateur est au
minimum.
La batterie a des éléments en
court-circuit. Changer la batterie
Vous effectuez des démarrages en
laissant votre appareil sur la
position « charge »
Positionner impérativement le
commutateur de l’appareil sur la
position « démarreur » sous peine
d’endommager votre appareil.
Réenclencher le disjoncteur (sauf
ystart 235 et 1224T)
Vous effectuez un démarrage sans
appuyer sur la poire (sauf ystart
235).
Il est impératif d’appuyer sur la poire
sous peine d’endommager l’appareil.
Réenclencher le disjoncteur.

L’appareil disjoncte
Vous chargez une batterie de 12V
en position 24V.
Mettre le commutateur sur 12V (sauf
ystart 235 et 612E).

5
GENERAL DESCRIPTION
Thank you for choosing this YS product which has been designed with great care. To get the best out of
your machine, please read the following instructions carefully, and keep for future reference.
The YSTARTs are designed to start vehicles with liquid or gel electrolyte lead-acid batteries and also charge
liquid or gel electrolyte lead-acid batteries. They are for use on 12V or 24V batteries with a capacity
according to the table below :
GYSTART 235 612E 724E 924-230 1224T
Charge 45>250 Ah 45>675 Ah 45>675 Ah 60>750 Ah 65>900 Ah
Start 35>95 Ah 45>105 Ah 45>150 Ah 45>190 Ah 45>220 Ah
ELECTRICITY SUPPLY
This device must be plugged into an EARTHED power supply with the following characteristics :
GYSTART 235 612E 724E 924-230 1224T
Voltage 230V single ph. 230V single ph. 230V single ph. 230V single ph. 400V 3 ph.
Protection 16A 16A 20A 40A 16A
Recommended cable section for use on extension cables: 3 x 2.5 mm² (4 x 2.5 mm² for the 1224T).
USE IN STARTING MODE (START)
Prior precautions
•Do not disconnect the battery from the vehicle. If the battery is disconnected it can lead to information being lost
and possible failure in starting the vehicle.
Connecting and disconnecting
• Switch off the product by selecting position “0”.
• Connect the clamps: red to + terminal, black to – battery terminal. Select the correct voltage 12 or 24 V
for the battery.
NE ER disconnect the battery from the vehicle
• Switch on the product by selecting “I”
•Proceed to pre-charge (if necessary) for a few minutes with a current of about 1/5
th
of the battery’s capacity.
•YSTART 235 works as a booster in starting mode. A pre-charge of about 10 mn in « start » position is
necessary before attempting to start the engine.
•Sit behind the steering wheel in order to activate the remote control switch and the ignition at the same time
(except ystart 235). A 5 second period is usually enough to start. Repeat the operation if needed.
•When the engine’s motor starts, release the remote control switch (except ystart 235) and switch the device
off - position « O ».
•Disconnect the clamps from the battery.
•In « Electronic Control » position, ystart protects the on-board electronics and avoids overvoltage
( : <14,8V : <29,6V). In Manual position, this protection is not activated.
USE IN CHARGING MODE (CHARGE)
Prior precautions
•Choose a sheltered area with suitable ventilation.
•Remove the battery caps (if present) and ensure the liquid level (electrolyte) is correct. Add some
distilled water if necessary. Carefully clean the lugs and terminals of the battery.
•Check that the capacity (Amps per hour) and the voltage (Volts) are compatible with your charger.
Connecting and Disconnecting
•Switch off the product by selecting position “0”. Then plug into the mains supply and turn the charge
current potentiometer to the lowest setting.
•Select the correct voltage 12 or 24 V for the battery.
•Connect the clamps: red to + terminal, black to – battery terminal.
Make sure you get good electrical contact.
•Select the charging mode using the switch :
“Electronic control”: when the charging process is over, a light will illuminate.

6
“Manual mode”: stop the charging process when your battery starts to boil. Be careful of explosive gas, avoid
flames or sparks.
•Switch on the product by selecting “I”
•After one minute of charge adjust the charging current using the control knob.
•A normal charging current (duration 8 to 10h) is about 1/10 of the battery capacity (Ah). Beyond this
value, the charger provides a high current that should only be used for a short-term charge.
•The product can charge the battery in automatic mode (electrical control) or manual which requires
supervision by the user (the electronics of the vehicle are not protected). In automatic mode, the
electronics of the vehicle are protected supervision of the charge is not required. This is t he optimum
charge ( : <14,8V : <29,6V).
Charge of several batteries simultaneously
Several batteries can be charged simultaneously by connecting them in parallel (the + terminals connected
to the red clamp and the – terminals connected to the black clamp). These batteries or grouped batteries
must be of the same voltage (12V or 24V). The charging current must be 10% of the sum of the capacities
of the batteries.
Example : 1 x 55Ah battery + 1 x 100Ah battery need a charging current of : (55+100)/10 = 16.5 A
Charging in series is not recommended.
PROTECTIONS
This machine has been designed with maximum of protection:
-The charge clamps are fully isolated
-Protected against polarity reversals short circuits.
A double fuse (Ref. 054547) ensures the protection.
Fuse replacement can be done manually.
-Protection against transformer overloads or start-attempts in the charge position is ensured by a circuit breaker
on the front panel of the machine. If it trips, manual reactivation is needed.
-Thermal protection : your machine is protected by a thermostat
(cooling takes approx 1/4h). A red indicator illuminates in case of overheating.
SULPHATÉD OR DAMAGED BATTERIES
YSTART devices cannot detect sulphated or damaged batteries.
a) Your battery is deeply damaged if, during the charging process, the ammeter’s needle points quickly to very
high level. In this case, it is not possible to restore it.
b) In case of a sulphated battery : Switch to the highest charge rate and regularly check if the ammeter indicates
any charge current. As soon as the charge current increases, switch to the charge rate suitable for the battery. If
there is no sign of current increase after 5 hours the battery is irrecoverable.
AD ICE AND WARNINGS
•Your charger must be plugged into an EARTHED power supply
•The charger must be installed so that the mains plug is always accessible.
•Use your starter-charger in a ventilated location and avoid sparks or flame.
•DO NOT use this product to charge small batteries or non rechargeable batteries.
•Respect the connection/disconnection order as stated in this manual.
•Regularly check the starter-charger, and particularly the cables, plug and body, to detect any damage. If the
YSTART is damaged, it must not be used before being repaired.
•If the electricity supply cable is damaged, it must be replaced by the manufacturer, it's after sales service, or a
person with the same qualifications to avoid danger.
•Do not open the charger. Any modifications not carried out by a YS technician will result in cancellation of the
warranty.
•This charger is not a toy, and should not be used by children.
•This product is to be recycled by selective collection. Do not dispose of in domestic waste.

7
ANOMALIES, REASONS, REMEDIES
ANOMALIES CAUSES REMEDES
Check the mains supply
Power supply problem Check that the device is in charge
mode
Clamps in short-circuit or polarity
reversal
Check the fuses have not blown and
the circuit breaker is not depressed.
The battery is deeply damaged
Check the state of the batttery with a
volt meter. If the voltage doesn’t
reach 2.5V per cell instantaneously,
the battery could be sulphated or
damaged.
Voltage problem (12V or 24V)
Check that the voltage switch is in the
appropriate position (12 or 24V –
except ystart 235 & 612E)

The ammeter indicator
needle is not moving.
Thermal protection mode is
activated:
Wait for the unit to cool down before
retrying (approx 5 - 10 mins)
The battery is sulphated or one of
its elements has short-circuited.
Change the battery or try to recover it
on manual charge by turning the
control to maximum - switch back to
automatic mode as soon as the
current starts to rise.

The end of charge LED
indicator flashes
continuously during
the charge.
The amperage control is set to
maximum
Set the Amperage control to 1/10 of
the battery capacity.
The battery is deeply discharged Maintain the charge by setting the unit
to minimum.
Voltage problem (12V or 24V)
Check that the voltage switch is in the
appropriate position (12 or 24V –
except ystart 235 & 612E)

The ammeter indicator
reaches higher than 20A
when the switch is at
minimum.
Some elements of the battery have
short-circuited Change battery
You are attempting to start the
vehicle when it is in Charge mode.
Ensure the switch is on « Start » mode
or you will damage the unit.
Reset the circuit breaker (except
ystart 235 and 1224T)
You are attempting to start the
vehicle without using the remote
control switch (except ystart 235).
You must push the remote control
button or you will damage the unit.
Reset the circuit breaker.

The unit trips
You are attempting to charge a 12V
battery whilst in 24V mode
Turn the voltage switch to 12V (except
ystart 235 et 612E).

8
ALLGEMEINE INFORMATIONEN
Wir freuen uns, dass Sie sich für ein Markengerät der Firma YS entschieden haben und danken Ihnen für das
entgegengebrachte Vertrauen. Um das erät optimal nutzen zu können, lesen Sie bitte die Betriebsanleitung
sorgfaltig durch.
Die YSTART eräte wurden für die Ladung bzw. das Starten von Bleibatterien mit flüssigem oder el-Elektrolyt im
12 oder 24V Modus konzipiert. Die entsprechende Kapazität entnehmen Sie bitte aus der folgenden Tabelle:
GYSTART 235 612E 724E 924-230 1224T
Ladung 45>250 Ah 45>675 Ah 45>675 Ah 60>750 Ah 65>900 Ah
Starten 35>95 Ah 45>105 Ah 45>150 Ah 45>190 Ah 45>220 Ah
NETZANSCHLUSS
Die eräte müssen an eine geerdete Steckdose unter Berücksichtigung folgender Angaben angeschlossen werden:
GYSTART 235 612E 724E 924-230 1224T
Spannung 230V einph. 230V einph. 230V einph. 230V einph. 400V dreiph.
Sicherung 16A 16A 20A 40A 16A
Kabelquerschnitt bei eventueller Kabelverlängerung: 3 x 2,5 mm² (für dreiphasiges Modell: 4 x 2,5 mm²).
ANWENDUNG IM LADEMODUS (CHARGE)
Sicherheitshinweise
•Benutzen Sie die eräte nur in gut belüfteten, trockenen Räumen.
•Entfernen Sie die Deckel der Batterie (wenn diese damit ausgestattet ist) und stellen Sie sicher, dass genug
Flüssigkeit (Elektrolyt) vorhanden ist. Wenn nicht, füllen Sie destilliertes Wasser nach. Reinigen Sie sorgfälltig die
Anschlüsse und Batteriepole.
•Vergewissern Sie sich, dass die Kapazität (in Ampere-Stunden) und die Spannung (in Volt) der Batterie mit der
Kapazität des Ladegerätes übereinstimmen.
Anschluss
•Stellen Sie den An/Aus – Schalter auf « O » und drehen Sie den Regeldrehknopf des Ladestromschalters auf
Minimum.
•Für 12/ 24V eräte: Wählen Sie die Betriebsspannung des erätes durch Drehen des 12/24 V Schalters aus.
•Verbinden Sie die rote Klemme mit dem Pluspol und die schwarze Klemme mit dem Minuspol der Batterie.
•ACHTUN ! Eine Verpolung der Kabelzangen verursacht einen Kurzschluss und lässt die Schutzsicherung auf der
Vorderseite des erätes schmilzen.
•Stellen Sie den Drehknopf des eräteschalters auf Position « Electronic Control » und den An/Aus - Schalter auf
Position « I ».
•Stellen Sie mithilfe des Drehknopfs (Stufenschalter) die Ladeintensität ein. Der am Amperemeter erscheinende
Anfangsstrom fällt schnell ab und stabilisiert sich nach ungefähr einer Minute (Durchschnittsstrom). Dieser Strom
ist der von Ihnen beabsichtigte und regelbare Einstellstrom.
•Der Normalladestrom (Dauer: 8 bis 10 Stunden) beträgt ca. 1/10 Ah der Batteriekapazität. Eine Erhöhung des
Ladestroms ist prinzipiell möglich, sollte jedoch nur für kurzzeitige Ladezeiten verwendet werden.
•Ihr erät verfügt über eine automatische Ladefunktion, mit der der Ladevorgang automatisch abläuft, da der
Spannungsverlauf elektronisch kontrolliert wird. Eine Überwachung des Ladeprozesses ist daher nicht notwendig.
Das erät schützt die eingebaute Elektronik des Fahrzeuges.
( : <14,8V / : <29,6V)
•ACHTUN ! Zum Ende des Ladevorgangs können explosive ase aus der Batterie austreten: Vermeiden Sie unter
allen Umständen Flammen und Funken.
BEFINDET SICH DAS GERÄT IM « MANUAL » MODUS, MÜSSEN SIE DEN LADE ORGANG MANUELL
ÜBERWACHEN UND AUSSCHALTEN (DIE FAHRZEUGELEKTRONIK WIRD IN DIESEM MOUDS NICHT
OM GERÄT GESCHÜTZT!).
Gleichzeitiges Aufladen mehrerer Batterien
In Parallelschaltung können mehrere Batterien gleichzeitig geladen werden (Anschluss der roten Zange am Plus-
und der schwarzen Zange am Minuspol). Die Batterien in der Parallelschaltung müssen alle die gleiche Spannung
von 12 oder 24V haben. Der zu verwendende Ladestrom ergibt sich aus 1/10 der Summe der Batteriekapazitäten:
Beispiel: Schaltet man eine 55A – Batterie parallel zu einer 110A Batterie, ergibt sich ein Ladestrom von:
(55A + 110A) : 10 = 16,5A.
Ladung in Reihenschaltung wird nicht empfohlen.

9
ERWENDUNG IM STARTERMODUS
Sicherheitshinweise
•Klemmen Sie unter keinen Umständen die Batterie vom Fahrzeug ab. Das Abklemmen kann Informationsverlust
verursachen und eventuell einen erneuten Startversuch unmöglich machen.
Anschluss
•Stellen Sie den An/ Aus - Schalter auf « O ».
•Schließen Sie die Batteriekabel unter Berücksichtung ihrer Polarität und Spannung an.
Trennen Sie unter keinen Umständen die Batterie vom Fahrzeug ab.
•Stellen Sie den An/Aus - Schalter auf « I ».
•Drehen Sie den Drehknopf des eräteschalters auf Position « Charge » und lassen Sie einige Minuten lang
1/5 des Ladestroms fließen.
•Das YSTART 235 funktioniert bei Anschluss als Starter. Vor Fahrzeugstart ist ein 10-minütiges Vorladen
notwendig: Drehknopf auf « Start » stellen.
•Nehmen Sie auf dem Fahrersitz des Fahrzeuges Platz. Betätigen Sie gleichzeitig die Fernsteuerung des erätes
(außer YSTART 235) und den Fahrzeuganlasser. Nach maximal 5 Sekunden sollte der Motor anspringen. Ist
dies nicht der Fall, wiederholen Sie bitte den gesamten Ablauf.
•Springt der Motor an, legen Sie die Fernsteuerung beiseite (außer YSTART 235) und stellen Sie den
Ein/Aus – Schalter auf « O ».
•Klemmen Sie die Zangen von den Batteriepolen ab.
•Im « Electronic Control » Modus schützt das erät die Elektronik des Wagens und verhindert Überspannungen
( : <14,8V : <29,6V). Im « Manual » Modus verfügen Sie nicht über diese Schutzfunktionen.
SICHERHEITSFUNKTIONEN
Ihr erät wurde mit einer Vielzahl von Schutzfunktionen ausgestattet:
-Vollisolierte Ladeklemmen
-Schutz vor Verpolung und Kurzschluss:
Eine Doppelsicherung (Art.-Nr.: 054547) schützt das erät. Manueller Ausstausch.
-Schutz vor Überhitzung des Trafos bzw. Überladung der Batterie im Lademodus wird durch einen
Schutzschalter auf der Vorderseite des erätes gewährleistet. Bei Auslösung muss dieser manuell wieder
eingeschaltet werden.
-Thermischer Schutz: Das erät ist mit einem Thermostat ausgestattet (1/4 Std. Abkühlzeit).
Bei Überhitzung leuchtet eine rote Anzeige auf.
SULFATIERTE ODER BESCHÄDIGTE BATTERIEN
Die YSTART eräte können nicht selbsttätig erkennen, ob Batterien sulfatiert oder beschädigt sind.
a) Ihre Batterie ist stark beschädigt, wenn die Amperemeter-Nadel bereits zu Beginn des Ladevorgangs auf eine
hohe Stromstärke schnellt. Die Batterie kann nicht mehr verwendet werden.
b) Bei sulfatierten Batterien: Stellen Sie den höchstmöglichen Ladestrom ein und starten Sie den Ladevorgang.
Prüfen Sie regelmäßig, ob das Amperemeter einen Ladestrom anzeigt. Steigt dieser, schalten Sie unverzüglich
zurück auf einen für ihre Batterie angepassten Ladestrom. Sollte der Ladestrom auch nach 5 Std. nicht
angestiegen sein, ist Ihre Batterie mit großer Wahrscheinlichkeit irreparabel beschädigt.
HINWEISE UND WARNUNGEN
•Das erät muss an einer geerdeten Steckdose angeschlossen werden.
•Achten Sie während der Ladung auf einen sicheren Stand des erätes und einen frei zugänglichen
Netzanschluss.
•Brandgefahr: Vermeiden Sie stets Feuer und Funkenflug und sorgen Sie während der Aufladung für einen frei
zugänglichen Netzanschluss.
•Versuchen Sie niemals defekte oder nicht aufladbare Batterie zu laden.
•Beachten Sie die angegebene Anschlussreihenfolge.
•Überprüfen Sie das erät regelmäßig auf Schäden, insbesondere das Netzkabel, den Stecker und das ehäuse.
Ist das Ladegerät beschädigt, darf es vor der Reparatur nicht mehr benutzt werden.
•Ist das Ladegerät und/ oder Kabelleitungen defekt/ beschädigt, geben Sie das Ladegerät zur Reparatur zum
Hersteller bzw. zur Serviceleistung an einen Fachbetrieb.
•Öffnen Sie nicht das erät. Achtung: Änderungen und Eingriffe am erät von nicht autorisierten Personen setzen
die arantie und Konformitätserklärung der Firma YS außer Kraft.
•Dieses erät ist kein Spielzeug! Schützen Sie es vor unbefugtem ebrauch.
•Produkt für selektives Einsammeln (Sondermüll). Werfen Sie dieses erät nicht in die häusliche Mülltonne!

10
FEHLERSSUCHE
FEHLER URSACHE LÖSUNG
Überprüfen Sie den Netzanschluss.
Kein oder schlechter Netzkontakt. Überprüfen Sie, ob sich das erät im
Lademodus befindet.
Kurzschluss oder Verpolung der
Klemmen.
Überprüfen Sie den Zustand der
Schutzsicherung und kontrollieren Sie,
ob der Schutzschalter eingeschaltet ist.
Die zu ladende Batterie ist stark
beschädigt.
Überprüfen Sie mit einem Voltmeter
ob Spannung an den Batteriepolen
herrscht. Wenn die Spannung über
2,5V pro Element beträgt, ist die
Batterie sulfatiert oder beschädigt.
Die Sekundärspannung wurde
falsch gewählt (12V oder 24V).
Wählen Sie die richtige Spannung (12
oder 24V – außer YSTART 235 und
612E)

Das Amperemeter
schlägt nicht aus.
Das erät wurde zu intensiv
gebraucht und ist
thermisch überlastet.
Warten Sie 5 – 10 Min. bis sich das
erät abgekühlt hat.
Die Batterie ist sulfatiert bzw.
mindestens ein Element hat einen
Kurzschluss.
Tauschen Sie die Batterie aus oder
starten Sie einen
Regenerierungsversuch der
betroffenen Batterie: Schalten Sie
hierzu auf « Manual » mit stärkster
Ladestufe und danach in den autom.
Modus, sobald Strom fließt (die
Batterie wieder Ladung annimmt).

Die Ladeendeanzeige
blinkt und schaltet sich
während des
Ladevorgangs immer
wieder aus.
Potentiometer ist überlastet. Stellen Sie das Potentiometer auf 1/10
der Batteriekapazität.
Die Batterie wurde zu stark
entladen.
Ladung mit Minimaleinstellung
weiterführen.
Die Spannung wurde falsch gewählt
(12V oder 24V).
Wählen Sie die richtige Spannung (12
oder 24V – außer YSTART 235 und
612E)

Bei Minimum- Stellung
des Drehknopfs steigt
die Stromanzeige über
20A.
Die Batterie hat einen Kurzschluss. Tauschen Sie die Batterie aus.
Sie versuchen das Fahrzeug zu
starten, obwohl sich das YSTART
im Lademodus befindet.
Stellen Sie den Drehknopf umgehend
auf « Start », um eine Beschädigung
ihres erätes zu verhindern und
schalten Sie den Schutzschalter wieder
ein (außer YSTART 235 und 1224T).
Sie haben das erät gestartet ohne
die Fernsteuerung zu benutzen
(außer YSTART 235).
Es ist absolut notwendig für den Start
die Fernsteuerung zu benutzen, um
das erät nicht zu beschädigen.
Schalten Sie den Schutzschalter wieder
ein.

Das erät schaltet sich
ab.
Aufladung der 12V Batterie mit 24V
Spannung.
Stellen Sie die richtige Spannung ein
(außer YSTART 235 und 612E).

11
DESCRIPCION GENERAL
Le felicitamos por la selección de nuestro producto, el cual fue diseñado con el mayor cuidado. Para conseguir una
satisfacción máxima, por favor lea muy atentamente las indicaciones siguientes. Consérvalas para poder leerlas de
nuevo si es necesario.
Los aparatos PROSTART fueron concebidos para cargar y arrancar baterías al plomo al electrolito líquido o al gel :
GYSTART 235 612E 724E 924-230 1224T
Carga 45>250 Ah 45>675 Ah 45>675 Ah 60>750 Ah 65>900 Ah
Arranque 35>95 Ah 45>105 Ah 45>150 Ah 45>190 Ah 45>220 Ah
ALIMENTACION ELECTRICA
Su aparato tiene que ser puesto a una toma de corriente CON TIERRA y según las recomendacines siguientes:
GYSTART 235 612E 724E 924-230 1224T
Tensión de la red 230V mono 230V mono 230V mono 230V mono 400V tri
Protección 16A 16A 20A 40A 16A
Secciόn recomendada en caso de cables de prolongaciόn: 3 x 2,5 mm² (4 x 2,5 mm² para aparatos trifásicos)
UTILIZACION EN MODO CARGADOR (CARGA)
Previas precauciones
•Elegir un lugar cubierto, suficientemente aireado o especialmente acondicionado.
•Quitar los tapones de la batería (si los lleva), y asegurarse que el nivel de líquido (electrolito) es correcto. En
caso contrario, rellenar con agua destilada. Limpiar cuidosamente los bornes de la batería.
•Comprobar que la capacidad (en Amperio-hora) y tensión (en voltios) son compatibles con su cargador.
Conexión y desconexión
•Colocar el interruptor de su cargador en posición “O”. Colocar el variador de la corriente de carga como mínimo.
•Para los aparatos12/24 V, seleccionar la tensiόn de uso girando el conmutador 12/24 V.
•Conectar las pinzas (+ rojo, - negro) a los bornes + y – de la batería.
•Atención la inversión de las conexiones sobre la batería genera un cortocircuito que hace fundir el fusible situado
en la cara frontal del aparato.
•Colocar el conmutador de su cargador en posición « ELECTRONIC CONTROL » y el interruptor en la posición “I”.
•Elegir la velocidad de carga deseada gracias al variador o al conmutador. La corriente instantánea que aparece
sobre el amperímetro (corriente punta) baja rápidamente. Después de aproximadamente 1 minuto, se estabiliza
(corriente media). Es esta corriente que se tiene que tomar en consideración.
•La corriente de carga normal (duración 8 hasta 10 h) es aproximadamente de 1/10ª de la capacidad de la
batería (Ah). Más alla de este valor, el cargador proporciona una corriente importante que conviene dispensar a
una carga de corta duración.
•Su aparato es dotado de una posiciόn automática de carga que permite regular una duración de carga óptima.
No es necesario vigilar la tensión a los terminales de la batería durante la carga, la protección del electrónico del
vehiculo es asegurada por el aparato.
• ( : <14,8V / : <29,6V)
•Atención a la liberación del gas explosivo por la batería en fin de carga (ebullición): evitar cualquier formación de
llamas o chispas.
Si su aparato es en posiciόn « manual », una vigilancia de carga es necesaria
(la electrónica del coche no está más protegida).
Carga de varias baterías simultáneamente
Puede cargar varias baterías conectándoles en paralelo (los bornes + con la pinza roja y los bornes – con la pinza
negra). Estas baterías o agrupación de baterías deben ser de misma tensión 12V o 24V. La corriente necesaria
debe ser la decima parte de la suma de las capacidades de las baterías.
Ejemplo: 1 batería de 55 Ah y una de 110 Ah necesitan una corriente de carga de: (55 + 110) / 10 = 16,5A
La carga en serie no es recomendada.

12
UTILIZACION EN MODO ARRANCADOR (START)
Previas precauciones
•No desconectar la batería del vehiculo. Desconectar la batería puede generar una perdida de información y una
eventual imposibilidad de re-arranque.
Conexión y desconexión
•Colocar el interruptor de su cargador en posición “O”.
•Conectar los cables de la batería respetando las polaridades y la tensión.
¡Nunca desconectar la batería del vehiculo!
•Colocar el interruptor de su cargador en posición “I”.
•Proceder, como para una utilización de cargador, haciendo circular una corriente del orden de 1/5
a
de la
capacidad de la batería (pre carga de algunos minutos).
•El YSTART 235 funciona como un booster al arranque. Una pre-carga de 10 mn en la posiciόn « start » es
necesaria antes de intentar a arrancar.
•Ponerse detrás del tablero de control para accionar el mando a distancia (excepto ystart 235) y el arrancador
del vehiculo. Normalmente, un periodo de 5 segundos es suficiente para arrancar. Si es necesario, reiterar la
operación.
•Cuando el motor del vehiculo está lanzado, relajar el mando a distancia (excepto ystart 235) y poner el
interruptor de su equipo sobre « O ».
•Quitar las pinzas de la batería.
•En posición « Electronic Control », su aparato protege la electronica de su cocha y procura los sobrevoltajes
<14,8V : <29,6V). En Posición « Manual », no goza de esta protección.
PROTECCIONES
Este aparato fue concebido con un máximo de protecciones:
-Las pinzas de carga son aisladas
-La inversión de polaridad y los cortacircuitos no representan ningún peligro.
Un fusible doble (Ref: 054547) asegura la protección.
Su sustitución necesita una intervención manual.
-La protección contra las sobrecargas del transformador o arrancamiento en posición carga está asegurada por
un disyuntor situado en la cara frontal del aparato. Si éste disyunta, un accionamiento manual es necesario.
-Protección térmica: este aparato está protegido por un termostato (enfriamiento: +/- 1/4h). Un piloto se
enciende en caso de sobrecalentamiento.
BATERÍAS SULFATADAS O A ERIADAS
Los aparatos YSTART no detectan las baterías dañadas o sulfatadas.
a) Su batería es profundamente dañada si en carga, la aguja del amperímetro desvía rápidamente hacia intensidades
muy elevadas. Su batería es definitivamente fuera de uso.
b) En caso de batería sulfatada: poner el aparato en el valor más fuerte y controlar regularmente si el amperimetro
indica una corriente de carga. En cuanto la corriente de carga sube, colocarse en la carga adecuada a su batería.
Si no hay mejora al cabo de 5 horas, su batería es definitivamente fuera de uso.
CONSEJOS Y AD ERTENCIAS
•Su cargador arrancador debe ser conectado a una toma DE TIERRA.
•El aparato debe ser colocado de tal manera que el enchufe sea accesible.
•Utilizar el cargador arrancador en un lugar ventilado y no producir chispas en los alrededores del aparato
•Nunca intentar cargar baterías y acumuladores que no sean recargables.
•Respectar estrictamente el orden de las conexiones indicado.
•Comprobar regularmente el cargador arrancador, en particular el cable, el enchufe y la caja, para detectar
cualquier daño. Si el cargador de batería está averiado, no utilizarlo antes de su reparación.
•Si el cable de alimentación está dañado, tiene que ser remplazado por el fabricante, su servicio postventa o una
persona con competencia similar, para evitar cualquier peligro.
•No abrir el producto. Cualquier modificación que no estuviera hecha por un técnico de la empresa YS puede
acarrear la pérdida de garantía, quedando la empresa YS exenta de cualquier responsabilidad sobre él mismo.
•No se puede utilizar como juego para niños o no puede ser utilizado por jóvenes o personas minusválidas sin
vigilancia.
•Este producto es objeto de una recogida selectiva. No tirar en un contenedor domestico.

13
ANOMALIAS, CAUSAS, REMEDIOS
ANOMALIES CAUSES REMEDES
Comprobar su red eléctrica
Problema de red eléctrica
Comprobar que el aparato esté en la
posición cargador
Pinzas en corto circuito o
inversión de polaridad
Comprobar que los fusibles no sean
fundidos y que el disyuntor quede
apretado.
La batería que quiere cargar está
averiada
Comprobar con un voltímetro la
tensión en los bornes. Si esta tensión
sube instantáneamente a más de 2.5V
por elemento, la batería puede ser
sulfatada o deteriorada .
Error de tensión (12V o 24V)
Comprobar que el conmutador esté en la
buena posiciόn (12 o 24V – excepto
ystart 235 y 612E)

El amperímetro del
aparato no desvía.
A continuación de un uso
demasiado intenso, el aparato se
puso en corte térmico :
Esperar algunos minutos (5 a 10
minutos) para enfriar el aparato .
La bateria está sulfatada, o al
menos, un elemento está en
cortocircuito.
Cambiar la batería o intentar recuperarla
en posición carga manual, colocando el
potenciómetro a fundo pero volviendo en
modo automático en cuanto la corriente
empieza a subir

El piloto fin de carga
se enciende y se
apaga continuamente
al cargar.
Potenciómetro como máximo Ajustar el potenciometro al 1/10a de la
capacidad de la bateria.
La batería está profundamente
descargada
Mantener la carga con el reglaje al
mínimo
Error de tensión (12V o 24V)
Comprobar que el conmutador esté en la
buena posiciόn (12 o 24V – excepto
ystart 235 y 612E)

La aguja del
amperímetro supera los
20A mientras que el
reglaje del conmutador
está al mínimo.
La batería tiene elementos en
cortocircuito. Cambiar de batería
Intenta arrancar con su aparato en
posición « carga »
Es imprescindible colocar el conmutador
del aparato en posición « arrancador »
so pena de deteriorar su aparato.
Accionar de nuevo el disyuntor (excepto
ystart 235 y 1224T)
Realiza un arranque sin apretar el
mando a distancia (excepto ystart
235).
Es imprescindible apretar el mando a
distancia so pena de averiar el equipo.
Reanudar el disyuntor

El aparato disyunta
Intenta cargar una batería de 12V
con una salida de 24V.
Colocar el conmutador en la posiciόn 12V
(excepto ystart 235 y 612E).

14
ОПИСАНИЕ
Поздравляем Вас с выбором аппарата созданного с нашей большой заботой. Чтобы Вы были максимально
удовлетворены использованием вашего аппарата, пожалуйста, внимательно прочтите эту инструкцию.
Сохраните ее, чтобы при надобности перечитать.
Аппараты YSTART предназначены для зарядки свинцовых АКБ (с жидким или гелевым электролитом) и для
запуска автомобилей со свинцовыми АКБ (с жидким или гелевым электролитом), на 12В или 24В (6 или 12
элементов по 2В), емкость которых указана в нижеприведенной таблице :
GYSTART 235 612E 724E 924-230 1224T
Зарядка 45>250 Aч 45>675 Aч 45>675 Aч 60>750 Aч 65>900 Aч
Запуск 35>95 Aч 45>105 Aч 45>150 Aч 45>190 Aч 45>220 Aч
ЭЛЕКТРИЧЕСКОЕ ПИТАНИЕ
Аппарат должен быть подсоединен к розетке С ЗАЗЕМЛЕНИЕМ, в соответствии следующим рекомендациям:
GYSTART 235 612E 724E 924-230 1224T
Напряжение сети 230В 1φ 230В 1φ 230В 1φ 230В 1φ 400В 3φ
Защита 16A 16A 20A 40A 16A
Рекомендуемое сечение шнура в случае использования удлинителя : 3 x 2,5 мм² (4 x 2,5 мм² для трехфазных
аппаратов).
ПОДКЛЮЧЕНИЕ В РЕЖИМЕ ЗАРЯДКИ
ВНИМАНИЕ! Эти аппараты неавтоматического типа. Зарядка требует наблюдения и остановится только после
отключения аппарата от электрической сети.
Предварительные меры предосторожности:
•выбирайте закрытое специально оборудованное помещение с хорошей вентиляцией
•снимите все пробки с аккумулятора (если они имеются) и убедитесь, что уровень жидкости (электролита)
достаточный. В обратном случае добавьте дистиллированной воды. Тщательно протрите клеммы и зажими
аккумулятора.
•Проверьте, что емкость (в Ампер-часах) и напряджение (в Вольтах) аккумулятора соответствуют
зарядному устройству.
Подсоединение и отключение
Не включать в электрическую сеть первое время.
•установить выключатель в положение STOP
•поставить переключатель на подходящую функцию.
•Подключить красный кабель на клемму Prostart + 12В или 24В в зависимости от напряжения
ауккумулятора.
•Подключить зажимы следуя нижеприведенным этапам (красный на +; черный на -) к клеммам + и –
аккумулятора если вы уверены в хорошей проводимости:
▪Сначала подключите клемму неподсоединенную к кузову автомобиля.
▪Затем подключите клемму к кузову автомобиля в точке удаленной от аккумулятора и топливной системы.
•Подключите зарядное устройство к электроической сети на 230В 50Гц.
•Установите переключатель в положение CHAR E - ЗАРЯДКА.
•После зарядки :
▪Отключить аппарат от электрической сети
▪Установить выключатель на положение STOP
▪Отсоединить зажим от кузова и затем от аккумулятора – соблюдайте этот порядок.
Наблюдение и состояние зарядки
Учитывая, что этот аппарат является неавтоматическим, то требуется наблюдение за процессом зарядки во
избежание закипания электролита аккумулятора и вероятного распространения кислоты в автомобиле.
Конец зарядки определяется либо положением стрелки амперметра когда она находится между 0 и 10A, либо
по времени зарядки превышающей 10 часов.
ОДНОВРЕМЕННАЯ ЗАРЯДКА НЕСКОЛЬКИХ АККУМУЛЯТОРОВ
Вы можете зарядить одновременно несколько аккумуляторов, подключив их параллельно (клеммы +
соединены с красным зажимом, и клеммы – соединены с черным зажимом). Эти аккумуляторы должны быть
одинакового напряжения (12 В или 24 В).
Ток зарядки должен быть равен десятой доли суммы ёмкостей всех аккумуляторов.
Например : 1 аккумулятор ёмкостью 55 Aч и 1 аккумулятор ёмкостью 110 Aч дают зарядный ток:

15
ИСПОЛЬЗОВАНИЕ В РЕЖИМЕ СТАРТЕРА (START)
Меры предосторожности
•Не отключать аккумулятор от автомобиля. Отключение аккумулятора может повлечь за собой потерю
информации и, как следствие, невозможность запуска автомобиля.
Подсоединени и отключение
В первое время не подключать аппарат к электрической сети.
Пре-зарядка может быть необходима для подачи энергии необходимой для запуска.
Ориентируйтесь на следующую схему:
•Установить выключатель в положение STOP
•Если необходима пре-зарядка: Установите переключатель в положение указанное ниже :
•Подключите красный кабель на клемму Prostartа + 12В или 24В в соответствии с напряжением вашего
аккумулятора.
•Подключить красный зажим + на клемму + аккумулятора; и черный зажим – на клемму – аккумулятора и
убедиться в хорошей проводимости.
•Подключить питание PROSTART к электрической сети на 230В 50Гц.
•Если необходима пре-зарядка: Установите переключатель в положение зарядки в течении
приблизительно 10 минут.
•ЗАПУСК: установить переключатель в положение START не отключаясь от электрической сети. Не
предпринимать попыток запуска в положении CHAR E-ЗАРЯДКА.
•Подойдите к приборной панели вашего автомобиля. Активируйте функцию запуска поворачиванием
ключа зажигания. Если необходимо, повторите операцию.
Если мотор не запускается, то начните заново весь цикл (пре-зарядка - запуск).
Примечание: если мотор не запускается после нескольких попыток, это значит что, аккумулятор нужно
полностью зарядить или что существует другой тип поломки (механический, электрический, неисправный
аккумулятор…).
•После завершения процедуры отключите PROSTART от электрической сети.
•Установите переключатель в положение STOP
•Отсоедините зажимы
ЗАЩИТА
Ваш аппарат оснащен следующими видами защит :
-Полная изоляция зажимов
-Инверсия полярности и короткие замыкания не представляют
опасности: защиту обеспечивает двойной предохранитель
(Арт.054547). Замена требует ручного вмешательства.
-Защита от перегрузки трансформатора или от запуска (старта) в положении Зарядка обеспечивается
предохранителем на передней панели аппарата. Если он срабатывает, то необходимо его переключить
вручную.
-Термозщита: ваш аппарат защищен с помощью термостата (охлаждение
занимает примерно 1/4ч). В случае перегрева загорится красный индикатор.
СУЛЬФАТИРОВАННЫЕ ИЛИ ПОВРЕЖДЕННЫЕ АККУМУЛЯТОРЫ
Аппараты PROSTART не выявляют степень повреждения или сульфтированности аккумулятора
a) Ваш аккумулятор сильно поврежден если: стрелка амперметра сразу указывает на высокие мощности. Ваш
аккумулятор вышел из стороя и зарядке не подлежит.
b) Если ваш аккумулятор сулфатирован: настройте аппарат на самый быстрый режим (Prostart 430 :
200525Амч / Prostart 610 : 200600Амч) и регулярно проверяйте показывает ли амперметр зарядный
ток. Как только зарядный ток увеличится настройте ваш аппарат на режим зарядки подходящий для
вашего аккумулятора. Если через 5 часов не будет улучшения это значит, что аккумулятор использованию
не подлежит.
СОВЕТЫ И ПРЕДОСТЕРЕЖЕНИЯ
•Ваш стартер-зарядник должен быть подключен к розетке с заземлением.
•Аппарат должен быть расположен таким образом чтобы розетка была доступна.
•Ипользуйте зарядное устройство в проветриваемом помещении и избегайте искры.
•Не пытайтесь зарядить аккумуляторы неподлежащие перезарядке.
•Обязательно следуйте указанному порядку подключения.
•Регулярно проверяйте аппарат, в особенности кабель, вилку и обмотку чтобы заметить любое
повреждение. Если зарядник поврежден, он может быть использован только после ремонта.
•В целях безопасности, если кабель поврежден, он должен быть заменен производителем, его сервисной
службой или квалифицированным персоналом.

16
•Не открывайте аппарат. Любое изменение сделанное кем либо кроме сревисного центра YS ведет за
собой отмену гарантии.
•Аппарат не должен быть использован как игрушка для маленьких детей или использован детьми или
инвалидами без присмотра.
•Товар подлежит специальной обработке – не выбрасывать в общий мусоросборник.
AНОМАЛИИ, ПРИЧИНЫ, СПОСОБЫ УСТРАНЕНИЯ
АНОМАЛИИ ПРИЧИНЫ РЕШЕНИЕ
Проверить розетку-электрическую
сеть
Проблема в электрической сети
питания Проверить, находится ли аппарат в
режиме зарядки « CHAR E »
Короткое замыкание на зажимах
или инверсия полярности
Проверить, не расплавились ли
предохранители
Аккумулятор неисправен
Проверить с помощью вольтметра
напряжение на клеммах
аккумулятора. Если напряжение на
каждом элементе превышает 2,5В, то
аккумулятор может быть
сульфатирован или вышел из строя
Неправильное напряжение (12В
или 24В)
Проверить, подключен ли красный
кабель на правильную клемму
выхода «+» вашего ystart (12 или
24В)

Стрелка амперметра
не двигается.
Вследствие интенсивного
использования, сработала
термозащита вашего
аппарата
Подождите несколько минут (5-10
минут) необходимых для охлаждения
аппарата
Аккумулятор полностью разряжен
Продолжать зарядку при
минимальных настройках
Неправильное напряжение (12В
или 24В)
Проверить, подключен ли красный
кабель на правильную клемму
выхода «+» вашего ystart (12 или
24В)

Стрелка амперметра
смещается за отметку
в 20A при том, что
переключатель
установлен на
минимум.
Короткое замыкание элементов
аккумулятора Поменять аккумулятор
Вы заводите автомобиль при
аппарате находящимся в позиции
зарядки «charge»
Необходимо установить
переключатель аппарата в позицию
старта (démarreur), в противном
случае вы рискуете повредить
аппарат.
Вставьте продохранитель обратно

Замыкание /
отключение аппарата
Вы заряжаете аккумулятор на 12В
с выходом на 24В
Подключите красный кабель на
выход «+» 12В вашего ystart.

Аппарат отключается
Вы производите запуски
автомобиль, оставив свой
аппарат в положении « зарядка »
Обязательно поставьте коммутатор
аппарата в положение « запуск » во
избежание повреждения аппарата.
Снова включите прерыватель
(кроме для ystart 235 и 1224T)
Вы производите запуск, не
нажимая на грушу (кроме для
ystart 235).
Обязательно нажимаяте на грушу во
избежание повреждения аппарата.
Снова включите прерыватель.
Вы заряжаете 12-вольтовую АКБ
при положении 24В.
Поставьте коммутатор на 12В (кроме
для ystart 235 и 612E).

17
DECLARATION DE CONFORMITE
La société YS atteste que les chargeurs-démarreur décrits dans ce manuel :
GYSTART 235/612E/724E/924.230/1224T sont fabriqués conformément aux exigences des directives
européennes suivantes :
- Directive basse tension: 2006/95/CE - 12/12/2006 (amendée par 93/68/EEC
- Directive CEM : 2004/108/EC - 15/12/2004 (amendée par 92/31/EEC, 93/68/EEC,
91/263/EEC, 93/97/EEC .
Ils sont pour cela conformes aux normes harmonisées :
- EN60335-1 - EN60335-2-29 – EN55014-1 - EN55014-2 – EN61000-3-2
- EN61000-3-3 – EN62233
DECLARATION OF COMPLIANCE
YS certifies that the chargers – starters described in this manual :
GYSTART 235/612E/724E/924.230/1224T are manufactured in compliance with the the following
European directives requirements:
- Low Voltage Directive: 2006/95/CE - 12/12/2006 (amended by 93/68/EEC
- EMC Directive: 2004/108/EC, 15/12/2004 (amended by 92/31/EEC, 93/68/EEC, 91/263/EEC,
93/97/EEC ,
It therefore complies with the following harmonized standards: EN60335-1 - EN60335-2-29 –
EN55014-1 - EN55014-2 – EN61000-3-2– EN61000-3-3 – EN62233.
KONFORMITÄTSERKLÄRUNG
YS bestätigt, dass das Start- Lade- und Testgerät, welches hier beschrieben wird
konform zu folgenden europäischen Richtlinien gefertigt wird :
- Niederspannungs- Richtlinie : 2006/95/EC - 12/12/2006 (ersetzt durch: 93/68/EEC
- EMV- Richtlinie: 2004/108/CE - 15/12/2004 (ersetzt durch: 92/31/EEC, 93/68/EEC,
91/263/EEC, 93/97/EEC .
Dieses Gerät stimmt daher mit den erweiterten Normen überein:
- EN60335-1 - EN60335-2-29 – EN55014-1 - EN55014-2 – EN61000-3-2 - EN61000-3-3
- EN62233.
DECLARACION DE CONFORMIDAD
La empresa YS atesta que el cargador – arrancador descrito en este manual :
GYSTART 235/612E/724E/924.230/1224T
están fabricados en conformidad con las exigencias de las normas directivas europeas siguientes :
- Directiva Baja Tensión : 2006/95/CE - 12/12/2006 (enmendada par 93/68/EEC)
- Directiva CEM : 2004/108/EC - 15/12/2004 (enmendada par 92/31/EEC,
93/68/EEC,91/263/EEC,93/97/EEC),
Es para eso en conformidad con las normas harmonizadas:
EN60335-1 - EN60335-2-29 – EN55014-1 - EN55014-2 – EN61000-3-2- EN61000-3-3
– EN62233.
ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ
Компания YS подтверждает, что пусково-зарядное устройство, описанное в настоящей инструкции :
GYSTART 235/612E/724E/924.230/1224T
произведено в соответствии с требованиями следующих европейских директив :
- Директива по Низкому Напряжению : 2006/95/CE от 12/12/06.
- Директива CEM : 2004/108/CE от 15/12/2004- 92/31/EEC, 93/68/EEC, 91/263/EEC, 93/97/EEC),
Для этого они соответствуют гармонизированным нормам :
EN60335-1 - EN60335-2-29 – EN55014-1 - EN55014-2 – EN61000-3-2- EN61000-3-3
– EN62233.
01/12/08 Nicolas BOUYGUES
Société GYS Président Directeur énéral/ CEO
134 BD des Loges
53941 Saint Berthevin

18
CONDITIONS DE GARANTIE FRANCE
La garantie couvre tout défaut ou vice de fabrication pendant 1 an, à compter de la date d’achat (pièces et
main d’œuvre). Elle ne couvre pas les erreurs de tension, incidents dus à un mauvais usage, chute, démontage
ou toute autre avarie due au transport, ni l’usure normale des pièces (Ex. : câbles, pinces, etc.).
En cas de panne, retournez l’appareil au S.A.V YS, en y joignant un justificatif d’achat daté (ticket de sortie
de caisse, facture.) et une note explicative de la panne. Attention : notre SAV n’accepte pas les retours en port
dû. Après la garantie, notre SAV assure les réparations après acceptation d’un devis.
Contact SAV : Société ys-134 Bd des Loges
BP 4159-53941 Saint-Berthevin Cedex
Fax: [phone]
GARANTIEBEDINGUNGEN
Die arantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 12
Monate nach Kauf angezeigt werden. (Nachweis Kaufbeleg) Nach Anerkenntnis des arantieanspruchs durch den
Hersteller bzw. seines Beauftragten erfolgt eine für den Käufer kostenlose Reparatur und ein kostenloser Ersatz von
Ersatzteilen. Der arantiezeitraum bleibt aufgrund erfolgter arantieleistungen unverändert.
Ausschluss: Die arantieleistung erfolgt nicht bei Defekten, die durch unsachgemäßen ebrauch, Sturz oder harte
Stöße sowie durch nicht autorisierte Reparaturen oder durch Transportschäden, die in Folge des Einsendens zur
Reparatur, hervorgerufen worden sind. Keine arantie wird für Verschleißteile (z.b.: Kabel, Klemmen, etc.)
übernommen.
Das betreffende erät bitte immer mit Kaufbeleg und kurzer Fehlerbeschreibung ausschließlich über den Fachhandel
einschicken. Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten
Kostenvoranschlags durch den Besteller. Im Fall einer arantieleistung trägt YS ausschließlich die Kosten für den
Rückversand an den Fachhändler.

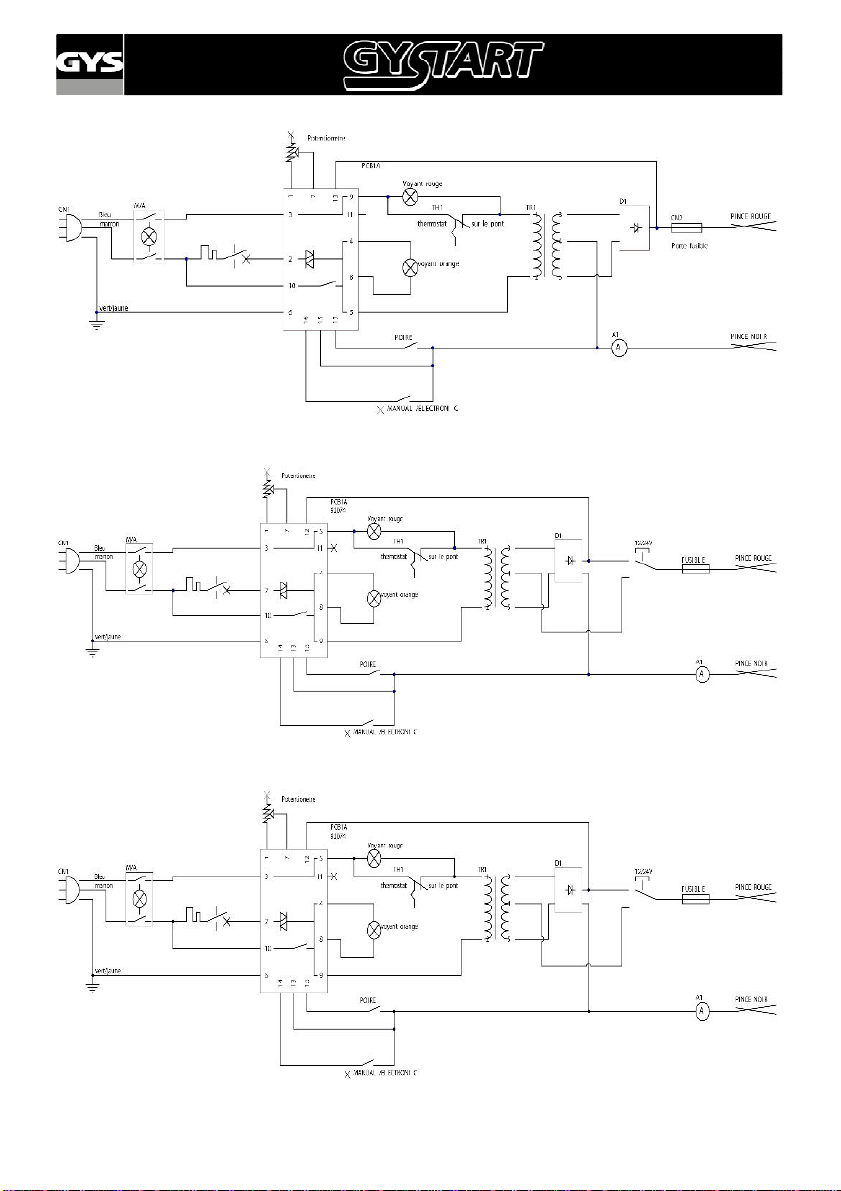

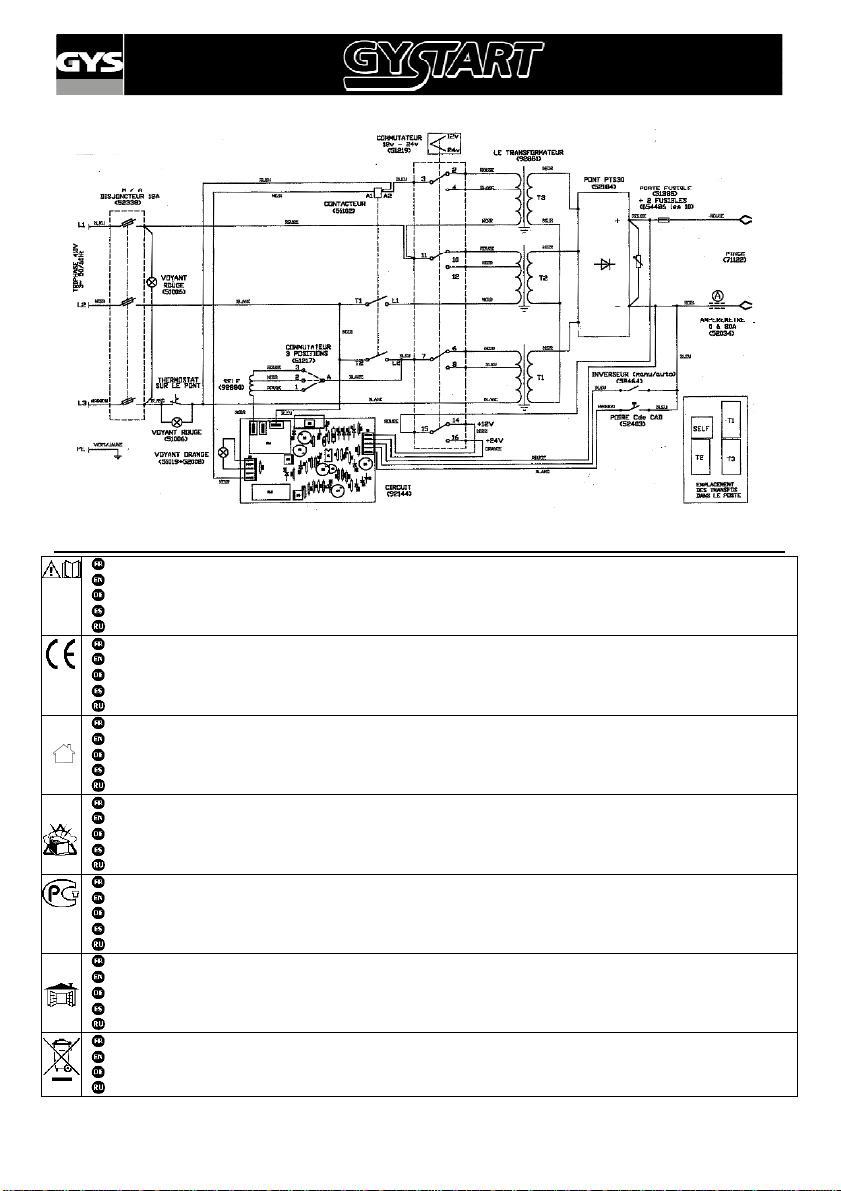

SCHÉMA ÉLECTRIQUE / CIRCUIT DIAGRAM / SCHALTPLAN / DIAGRAMA ELECTRICO / ЭЛЕКТРИЧЕСКАЯ
СХЕМА
Gystart 235

19
Gystart 612E
Gystart 724E
Gystart 924.230

20
Gystart 1224T
PICTOGRAMMES / SYMBOLS/ ZEICHENERKLÄRUNG / ICONOS/ СИМВОЛЫ
Attention ! Lire le manuel d’instruction avant utilisation
Caution ! Read the user manual
Achtung! Lesen Sie die Bedienungsanleitung!
¡ Cuidado ! Lear las instrucciones de uso
Внимание ! Читайте инструкцию по использованию
Appareil conforme aux directives européennes
The device complies with European Directive
erät entspricht europäischen Richtlinien
Aparato en conformidad con las directivas europeas
Устройство соответствует европейским нормам
Pour usage intérieur, ne pas exposer à la pluie
For interior use, do not expose to the rain
Vor Nässe und Feuchtigkeit schützen!
Para un uso en interior, no exponer a la lluvia.
Использовать в помещении – не выставлять под дождь.
Attention gaz explosifs, éviter la formation de flammes et d’étincelles.
Warning contains explosive gas, keep away from flames or source of sparks.
Achtung! Von explosiven asen, Flammen und Funkenquellen fernhalten!
Cuidado gases explosivos, evitar la formación de llamas o chispas.
Осторожно со взрывчатыми газами, избегайте пламени и искр.
Conforme aux normes OST (Russie)
Conform to standards OST / PCT (Russia)
In Übereinstimmung mit der Norm OST/PCT
En conformidad con las normas OST (Russia)
Продукт соответствует стандарту России (РСТ)
Choisir un local abrité et suffisamment aéré ou spécialement aménagé.
Choose a sheltered room with appropriate airing.
Nur in geschützten und gut belüfteten Räumen benutzen!
Elegir un local abrigado y suficientemente ventilado o especialmente acondicionado.
Выбирайте хорошо проветриваемое и приспособленное помещение.
Produit faisant l'objet d'une collecte sélective- Ne pas jeter dans une poubelle domestique.
Separate collection required – Do not throw in a domestic dustbin.
Produkt für selektives Einsammeln. Werfen Sie dieses erät nicht in die häusliche Mülltonne!
Аппарат подлежит специальной утилизации – Не выбрасывать в обычный мусорный ящик.
