GYS VAS 821 005 80 023 User manual

FR 02-07 / 8-19 / 92-100 VAS 821 005 80 023
Générateur MIG/MAG
MIG/MAG welding machine
Schweissgerät für MIG/MAG
Equipo de soldadura MIG/MAG
Сварочный аппарат МИГ/МАГ
MIG/MAG lasapparaat
Dispositivo saldatura MIG/MAG
EN 02-07 / 20-31 / 92-100
DE 02-07 / 32-43 / 92-100
ES 02-07 / 44-55 / 92-100
RU 02-07 / 56-67 / 92-100
NL 02-07 / 68-79 / 92-100
IT 02-07 / 80-91 / 92-100
73502 V2 31/03/2022

2
Manuel d’utilisation VAS 821 005 80 023
Notice originale

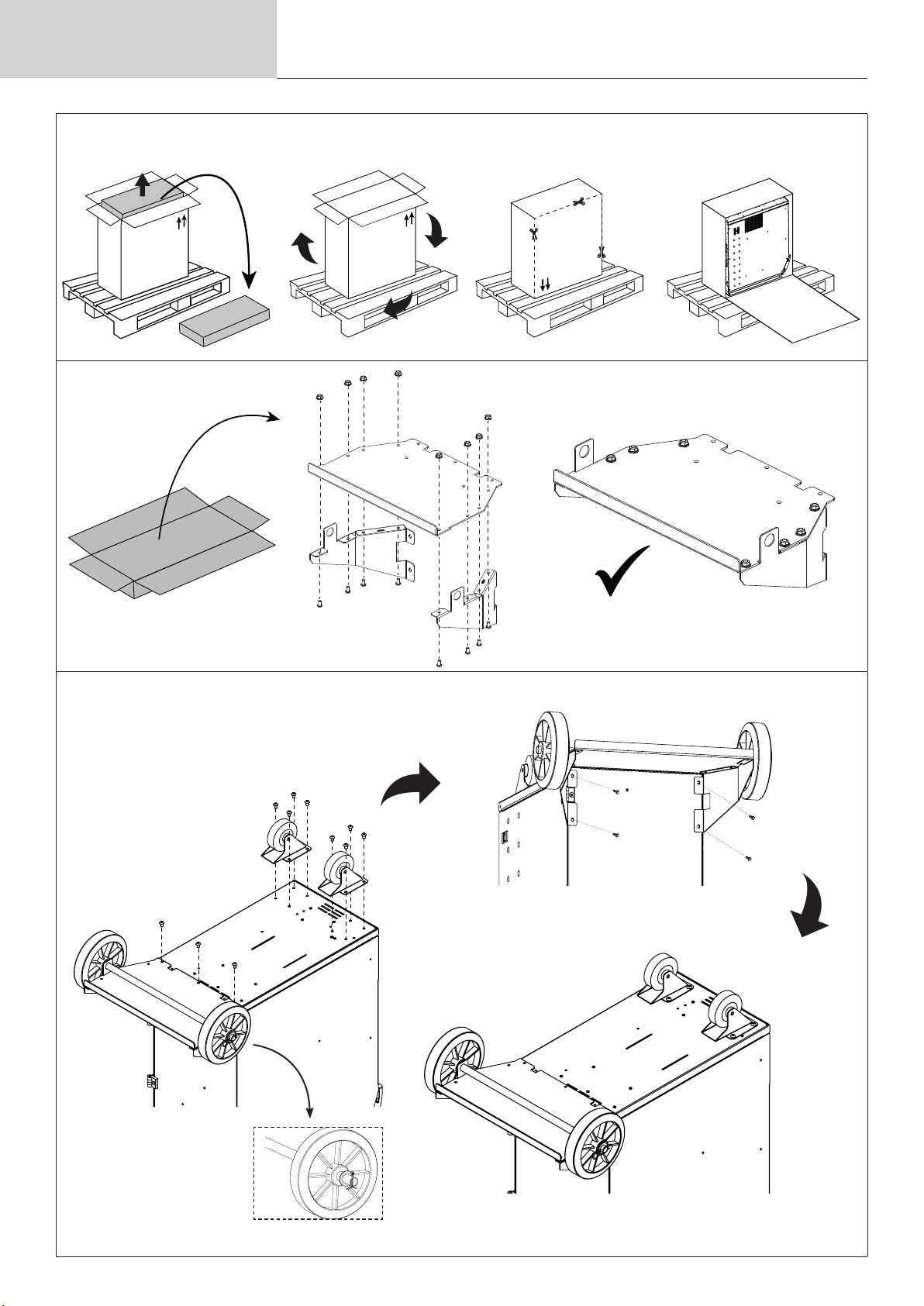

1234
M8x12 (x8)
M6x12 (x3)
M6x12 (x4)
M6x12 (x8)
M6 (x8)

FR
3
Manuel d’utilisation VAS 821 005 80 023
Notice originale
M4x10 (x6) M6x12 (x3)
M6x12 (x3)
x2

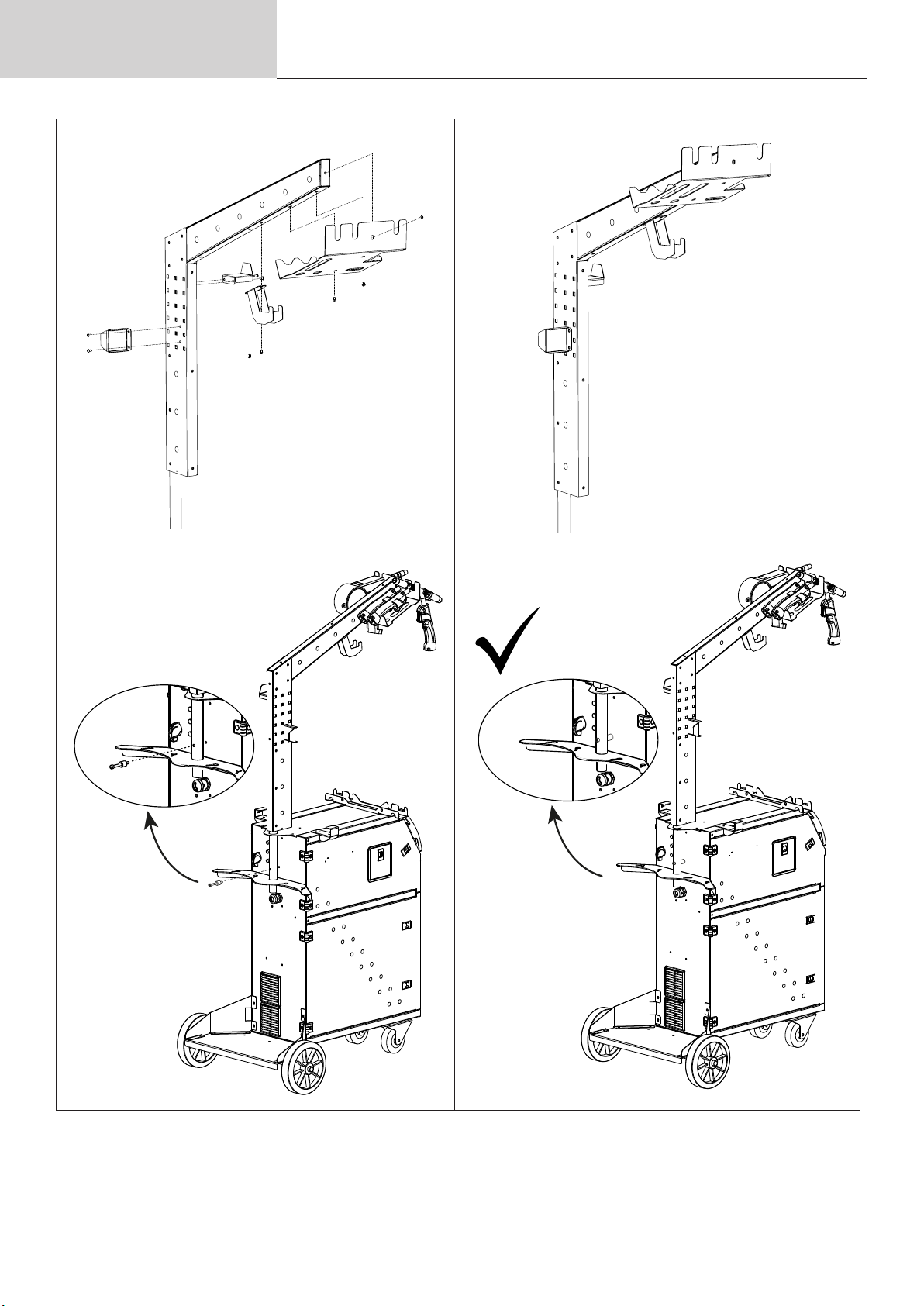

POTENCE SEULE / BALANCING ARM ONLY / AUSLEGER / SOPORTE SOLO / КРОНШТЕЙН / STEUN
ALLEEN / BRACCIO DI SOSTEGNO SINGOLO
M6X12 M6X40 M6
X 26 X 3 X 3
M6x40
M6

4
Manuel d’utilisation VAS 821 005 80 023
Notice originale

FR
5
Manuel d’utilisation VAS 821 005 80 023
Notice originale

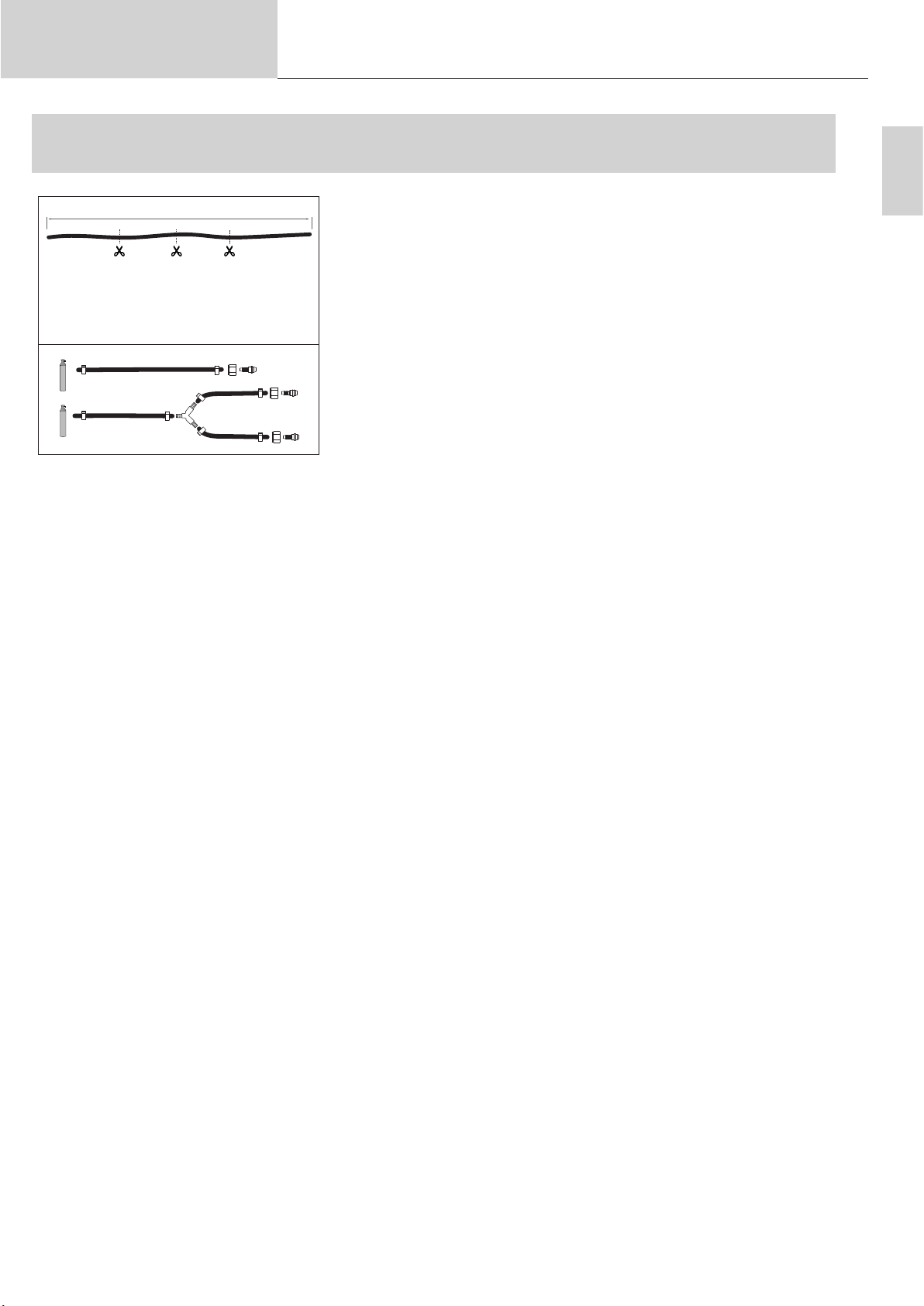

RACCORD GAZ / GAS FITTINGS / GASANSCHLUSS / CONEXIÓN DE GAS / ГАЗОВОЕ СОЕДИНЕНИЕ /
GAS AANSLUITING / COLLEGAMENTO GAS
1 x 3 m
3 m
Couper le tuyau de gaz en 4 (Longueur au
choix) / Cut the gas pipe into 4 (any length) /
Gasrohr in 4 (beliebige Länge) schneiden

6
Manuel d’utilisation VAS 821 005 80 023
Notice originale

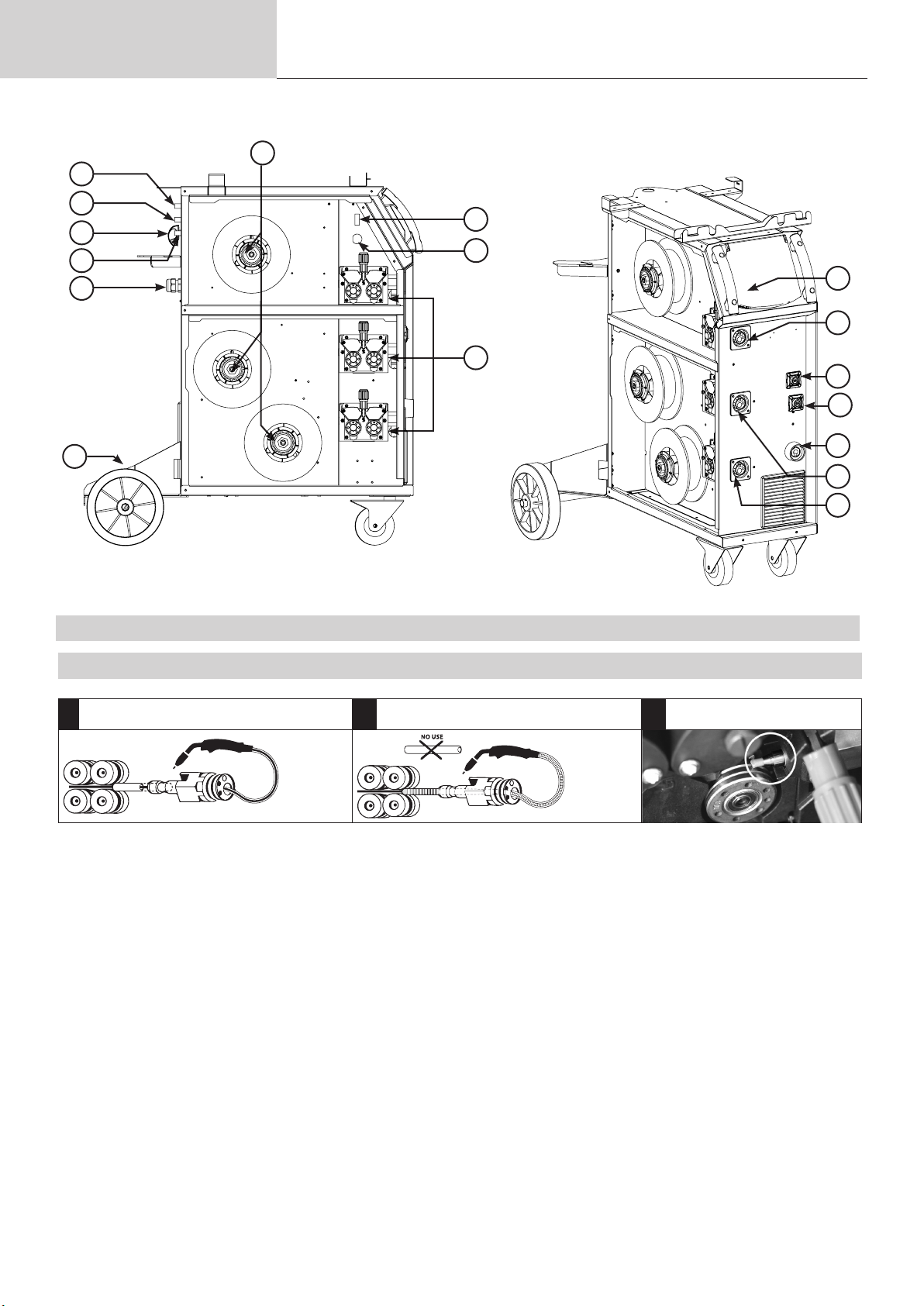

II
AAcier - Steel - Stahl - Acero - Staal - Aço
Inox - Stainless steel - Edelstahl BAluminium C90950
Gaine acier
Steel sheath
Stahlseele
Capillaire buis
Gaine téon
Teon sheath
Teon-Drahtseele
Teon mantell
Tube capillaire / Capillary Pipe / Kapillarrohr
6
5
1
3
4
2
7
8
9
10
11
14
12
13
16
15
I
17

FR
7
Manuel d’utilisation VAS 821 005 80 023
Notice originale
1ÈRE UTILISATION / ERSTE VERWENDUNG / FIRST USE / ПЕРВОЕ ИСПОЛЬЗОВАНИЕ / I° UTILIZZO /
EERSTE GEBRUIK / PRIMERA UTILIZACIÓN
FR
Avant la première utilisation de votre appareil, merci de vérier la présence de nouvelles mises à jour.
EN
Before using your device for the rst time, please check for new updates.
DE
Vor der ersten Anwendung des Gerätes bitte prüfen Sie, ob neue Softwareaktualisierungen verfügbar sind.
ES
Antes del primer uso de su aparato, compruebe la presencia de nuevas actualizaciones.
RU
Перед тем как использовать аппарат проверьте нет обновлений программного обеспечения.
NL
Voordat u het apparaat voor de eerste keer gebruikt, moet u de aanwezigheid van nieuwe updates controleren.
IT
Prima di utilizzare per la prima volta il vostro apparecchio, vogliate vericare se ci sono nuovi aggiornamenti.
1 2 3 4
FR
Insérer la clé usb fournie dans son port dédié puis démar-
rer l’appareil.
EN
Insert the supplied USB ash drive into its dedicated port
and start the device.
DE
Stecken Sie den mitgelieferten USB-Stick in den dafür
vorgesehenen Anschluss und starten Sie das Gerät.
ES
Inserte la tarjeta USB incluida en el puerto USB e inicie el
aparato.
RU
Вставьте входящую в комплект USB флешку в
предназначенный для этого порт и включите аппарат.
NL
Breng de meegeleverde USB-stick in en start het appa-
raat.
IT
Inserire la chiavetta USB fornita nella porta dedicata e
avviare l’apparecchio.
IHM
FR
L’écran ci-dessus apparait si
une nouvelle version est détectée.
EN
The above screen appears if a
new version is detected.
DE
Der obige Bildschirm er-
scheint, wenn eine neue Version
erkannt wird.
ES
La pantalla inferior aparece si
se detecta una nueva versión.
RU
Указанный ниже экран
отобразится если есть
в наличии новая версия
программы.
NL
Het hierboven getoonde
scherm verschijnt indien een
nieuwe versie is gedetecteerd.
IT
Sullo schermo si potrà vedere
se è stata rilevata una nuova
versione.

8
Manuel d’utilisation VAS 821 005 80 023
Notice originale
AVERTISSEMENTS - RÈGLES DE SÉCURITÉ
CONSIGNE GÉNÉRALE
Ces instructions doivent être lues et bien comprises avant toute opération.
Toute modication ou maintenance non indiquée dans le manuel ne doit pas être entreprise.
Tout dommage corporel ou matériel dû à une utilisation non-conforme aux instructions de ce manuel ne pourra être retenu à la charge du fabricant.
En cas de problème ou d’incertitude, veuillez consulter une personne qualiée pour manier correctement l’installation.
ENVIRONNEMENT
Ce matériel doit être utilisé uniquement pour faire des opérations de soudage dans les limites indiquées par la plaque signalétique et/ou le manuel.
Il faut respecter les directives relatives à la sécurité. En cas d’utilisation inadéquate ou dangereuse, le fabricant ne pourra être tenu responsable.
L’installation doit être utilisée dans un local sans poussière, ni acide, ni gaz inammable ou autres substances corrosives. Il en est de même pour son
stockage. S’assurer d’une circulation de l’air lors de l’utilisation.
Plage de température :
Utilisation entre -10 et +40°C (+14 et +104°F).
Stockage entre -20 et +55°C (-4 et 131°F).
Humidité de l’air :
Inférieur ou égal à 50% à 40°C (104°F).
Inférieur ou égal à 90% à 20°C (68°F).
Altitude :
Jusqu’à 1000m au-dessus du niveau de la mer (3280 pieds)
PROTECTION INDIVIDUELLE ET DES AUTRES
Le soudage à l’arc peut être dangereux et causer des blessures graves voire mortelles.
Le soudage expose les individus à une source dangereuse de chaleur, de rayonnement lumineux de l’arc, de champs électromagnétiques (attention
au porteur de pacemaker), de risque d’électrocution, de bruit et d’émanations gazeuses.
Pour bien se protéger et protéger les autres, respecter les instructions de sécurité suivantes :
An de se protéger de brûlures et rayonnements, porter des vêtements sans revers, isolants, secs, ignifugés et en bon état, qui
couvrent l’ensemble du corps.
Utiliser des gants qui garantissent l’isolation électrique et thermique.
Utiliser une protection de soudage et/ou une cagoule de soudage d’un niveau de protection su󰀩sant (variable selon les applications).
Protéger les yeux lors des opérations de nettoyage. Les lentilles de contact sont particulièrement proscrites.
Il est parfois nécessaire de délimiter les zones par des rideaux ignifugés pour protéger la zone de soudage des rayons de l’arc, des
projections et des déchets incandescents.
Informer les personnes dans la zone de soudage de ne pas xer les rayons de l’arc ni les pièces en fusion et de porter les vêtements
adéquats pour se protéger.
Utiliser un casque contre le bruit si le procédé de soudage atteint un niveau de bruit supérieur à la limite autorisée (de même pour
toute personne étant dans la zone de soudage).
Tenir à distance des parties mobiles (ventilateur) les mains, cheveux, vêtements.
Ne jamais enlever les protections carter du groupe froid lorsque la source de courant de soudage est sous tension, le fabricant ne
pourrait être tenu pour responsable en cas d’accident.
Les pièces qui viennent d’être soudées sont chaudes et peuvent provoquer des brûlures lors de leur manipulation. Lors d’intervention
d’entretien sur la torche ou le porte-électrode, il faut s’assurer que celui-ci soit su󰀩samment froid en attendant au moins 10 minutes
avant toute intervention. Le groupe froid doit être allumé lors de l’utilisation d’une torche refroidie eau an d’être sûr que le liquide
ne puisse pas causer de brûlures.
Il est important de sécuriser la zone de travail avant de la quitter an de protéger les personnes et les biens.
FUMÉES DE SOUDAGE ET GAZ
Les fumées, gaz et poussières émis par le soudage sont dangereux pour la santé. Il faut prévoir une ventilation su󰀩sante, un
apport d’air est parfois nécessaire. Un masque à air frais peut être une solution en cas d’aération insu󰀩sante.
Vérier que l’aspiration est e󰀩cace en la contrôlant par rapport aux normes de sécurité.
Attention le soudage dans des milieux de petites dimensions nécessite une surveillance à distance de sécurité. Par ailleurs le soudage de certains
matériaux contenant du plomb, cadmium, zinc ou mercure voire du béryllium peuvent être particulièrement nocifs, dégraisser également les pièces
avant de les souder.

FR
9
Manuel d’utilisation VAS 821 005 80 023
Notice originale
Les bouteilles doivent être entreposées dans des locaux ouverts ou bien aérés. Elles doivent être en position verticale et maintenues à un support
ou sur un chariot.
Le soudage doit être proscrit à proximité de graisse ou de peinture.
RISQUE DE FEU ET D’EXPLOSION
Protéger entièrement la zone de soudage, les matières inammables doivent être éloignées d’au moins 11 mètres.
Un équipement anti-feu doit être présent à proximité des opérations de soudage.
Attention aux projections de matières chaudes ou d’étincelles et même à travers des ssures, elles peuvent être source d’incendie ou d’explosion.
Éloigner les personnes, les objets inammables et les containers sous pressions à une distance de sécurité su󰀩sante.
Le soudage dans des containers ou des tubes fermés est à proscrire et dans le cas où ils sont ouverts il faut les vider de toute matière inammable
ou explosive (huile, carburant, résidus de gaz …).
Les opérations de meulage ne doivent pas être dirigées vers la source de courant de soudage ou vers des matières inammables.
BOUTEILLES DE GAZ
Le gaz sortant des bouteilles peut être source de su󰀨ocation en cas de concentration dans l’espace de soudage (bien ventiler).
Le transport doit être fait en toute sécurité : bouteilles fermées et la source de courant de soudage éteinte. Elles doivent être
entreposées verticalement et maintenues par un support pour limiter le risque de chute.
Fermer la bouteille entre deux utilisations. Attention aux variations de température et aux expositions au soleil.
La bouteille ne doit pas être en contact avec une amme, un arc électrique, une torche, une pince de masse ou toutes autres sources de chaleur ou
d’incandescence.
Veiller à la tenir éloignée des circuits électriques et de soudage et donc ne jamais souder une bouteille sous pression.
Attention lors de l’ouverture du robinet de la bouteille, il faut éloigner la tête la robinetterie et s’assurer que le gaz utilisé est approprié au procédé de
soudage.
SÉCURITÉ ÉLECTRIQUE
Le réseau électrique utilisé doit impérativement avoir une mise à la terre. Utiliser la taille de fusible recommandée sur le tableau
signalétique.
Une décharge électrique peut être une source d’accident grave direct ou indirect, voire mortel.
Ne jamais toucher les parties sous tension à l’intérieur comme à l’extérieur de la source de courant sous-tension (Torches, pinces, câbles, électrodes)
car celles-ci sont branchées au circuit de soudage.
Avant d’ouvrir la source de courant de soudage, il faut la déconnecter du réseau et attendre 2 minutes. an que l’ensemble des condensateurs soit
déchargé.
Ne pas toucher en même temps la torche ou le porte-électrode et la pince de masse.
Veiller à changer les câbles, torches si ces derniers sont endommagés, par des personnes qualiées et habilitées. Dimensionner la section des câbles
en fonction de l’application. Toujours utiliser des vêtements secs et en bon état pour s’isoler du circuit de soudage. Porter des chaussures isolantes,
quel que soit le milieu de travail.
CLASSIFICATION CEM DU MATERIEL
Ce matériel de Classe A n’est pas prévu pour être utilisé dans un site résidentiel où le courant électrique est fourni par le réseau
public d’alimentation basse tension. Il peut y avoir des di󰀩cultés potentielles pour assurer la compatibilité électromagnétique
dans ces sites, à cause des perturbations conduites, aussi bien que rayonnées à fréquence radioélectrique.
Ce matériel est conforme à la CEI 61000-3-12.
Sous réserve que l’impédance de réseau public d’alimentation basse tension au point de couplage commun soit inférieure à
Zmax = 0.349 Ohms, ce matériel est conforme à la CEI 61000-3-11 et peut être connecté aux réseaux publics d’alimentation
basse tension. Il est de la responsabilité de l’installateur ou de l’utilisateur du matériel de s’assurer, en consultant l’opérateur du
réseau de distribution si nécessaire, que l’impédance de réseau est conforme aux restrictions d’impédance.
EMISSIONS ELECTRO-MAGNETIQUES
Le courant électrique passant à travers n’importe quel conducteur produit des champs électriques et magnétiques (EMF) localisés.
Le courant de soudage produit un champ électromagnétique autour du circuit de soudage et du matériel de soudage.
Les champs électromagnétiques EMF peuvent perturber certains implants médicaux, par exemple les stimulateurs cardiaques. Des mesures
de protection doivent être prises pour les personnes portant des implants médicaux. Par exemple, restrictions d’accès pour les passants ou une
évaluation de risque individuelle pour les soudeurs.

10
Manuel d’utilisation VAS 821 005 80 023
Notice originale
Tous les soudeurs devraient utiliser les procédures suivantes an de minimiser l’exposition aux champs électromagnétiques provenant du circuit de
soudage:
• positionner les câbles de soudage ensemble – les xer avec une attache, si possible;
• se positionner (torse et tête) aussi loin que possible du circuit de soudage;
• ne jamais enrouler les câbles de soudage autour du corps;
• ne pas positionner le corps entre les câbles de soudage. Tenir les deux câbles de soudage sur le même côté du corps;
• raccorder le câble de retour à la pièce mise en œuvre aussi proche que possible à la zone à souder;
• ne pas travailler à côté de la source de courant de soudage, ne pas s’assoir dessus ou ne pas s’y adosser ;
• ne pas souder lors du transport de la source de courant de soudage ou le dévidoir.
Les porteurs de stimulateurs cardiaques doivent consulter un médecin avant d’utiliser ce matériel.
L’exposition aux champs électromagnétiques lors du soudage peut avoir d’autres e󰀨ets sur la santé que l’on ne connaît pas
encore.
RECOMMANDATIONS POUR EVALUER LA ZONE ET L’INSTALLATION DE SOUDAGE
Généralités
L’utilisateur est responsable de l’installation et de l’utilisation du matériel de soudage à l’arc suivant les instructions du fabricant. Si des perturbations
électromagnétiques sont détectées, il doit être de la responsabilité de l’utilisateur du matériel de soudage à l’arc de résoudre la situation avec
l’assistance technique du fabricant. Dans certains cas, cette action corrective peut être aussi simple qu’une mise à la terre du circuit de soudage. Dans
d’autres cas, il peut être nécessaire de construire un écran électromagnétique autour de la source de courant de soudage et de la pièce entière avec
montage de ltres d’entrée. Dans tous les cas, les perturbations électromagnétiques doivent être réduites jusqu’à ce qu’elles ne soient plus gênantes.
Évaluation de la zone de soudage
Avant d’installer un matériel de soudage à l’arc, l’utilisateur doit évaluer les problèmes électromagnétiques potentiels dans la zone environnante. Ce
qui suit doit être pris en compte:
a) la présence au-dessus, au-dessous et à côté du matériel de soudage à l’arc d’autres câbles d’alimentation, de commande, de signalisation et de
téléphone;
b) des récepteurs et transmetteurs de radio et télévision;
c) des ordinateurs et autres matériels de commande;
d) du matériel critique de sécurité, par exemple, protection de matériel industriel;
e) la santé des personnes voisines, par exemple, emploi de stimulateurs cardiaques ou d’appareils contre la surdité;
f) du matériel utilisé pour l’étalonnage ou la mesure;
g) l’immunité des autres matériels présents dans l’environnement.
L’utilisateur doit s’assurer que les autres matériels utilisés dans l’environnement sont compatibles. Cela peut exiger des mesures de protection
supplémentaires;
h) l’heure du jour où le soudage ou d’autres activités sont à exécuter.
La dimension de la zone environnante à prendre en compte dépend de la structure du bâtiment et des autres activités qui s’y déroulent. La zone
environnante peut s’étendre au-delà des limites des installations.
Évaluation de l’installation de soudage
Outre l’évaluation de la zone, l’évaluation des installations de soudage à l’arc peut servir à déterminer et résoudre les cas de perturbations. Il convient
que l’évaluation des émissions comprenne des mesures in situ comme cela est spécié à l’Article 10 de la CISPR 11. Les mesures in situ peuvent
également permettre de conrmer l’e󰀩cacité des mesures d’atténuation.
RECOMMANDATIONS SUR LES METHODES DE REDUCTION DES EMISSIONS ELECTROMAGNE-
TIQUES
a. Réseau public d’alimentation: Il convient de raccorder le matériel de soudage à l’arc au réseau public d’alimentation selon les recommandations
du fabricant. Si des interférences se produisent, il peut être nécessaire de prendre des mesures de prévention supplémentaires telles que le ltrage
du réseau public d’alimentation. Il convient d’envisager de blinder le câble d’alimentation dans un conduit métallique ou équivalent d’un matériel de
soudage à l’arc installé à demeure. Il convient d’assurer la continuité électrique du blindage sur toute sa longueur. Il convient de raccorder le blindage
à la source de courant de soudage pour assurer un bon contact électrique entre le conduit et l’enveloppe de la source de courant de soudage.
b. Maintenance du matériel de soudage à l’arc : Il convient que le matériel de soudage à l’arc soit soumis à l’entretien de routine suivant les
recommandations du fabricant. Il convient que tous les accès, portes de service et capots soient fermés et correctement verrouillés lorsque le matériel
de soudage à l’arc est en service. Il convient que le matériel de soudage à l’arc ne soit modié en aucune façon, hormis les modications et réglages
mentionnés dans les instructions du fabricant. Il convient, en particulier, que l’éclateur d’arc des dispositifs d’amorçage et de stabilisation d’arc soit
réglé et entretenu suivant les recommandations du fabricant.
c. Câbles de soudage : Il convient que les câbles soient aussi courts que possible, placés l’un près de l’autre à proximité du sol ou sur le sol.
d. Liaison équipotentielle : Il convient d’envisager la liaison de tous les objets métalliques de la zone environnante. Toutefois, des objets métalliques
reliés à la pièce à souder accroissent le risque pour l’opérateur de chocs électriques s’il touche à la fois ces éléments métalliques et l’électrode. Il
convient d’isoler l’opérateur de tels objets métalliques.
e. Mise à la terre de la pièce à souder : Lorsque la pièce à souder n’est pas reliée à la terre pour la sécurité électrique ou en raison de ses
dimensions et de son emplacement, ce qui est le cas, par exemple, des coques de navire ou des charpentes métalliques de bâtiments, une connexion
raccordant la pièce à la terre peut, dans certains cas et non systématiquement, réduire les émissions. Il convient de veiller à éviter la mise à la terre
des pièces qui pourrait accroître les risques de blessure pour les utilisateurs ou endommager d’autres matériels électriques. Si nécessaire, il convient
que le raccordement de la pièce à souder à la terre soit fait directement, mais dans certains pays n’autorisant pas cette connexion directe, il convient
que la connexion soit faite avec un condensateur approprié choisi en fonction des réglementations nationales.
f. Protection et blindage : La protection et le blindage sélectifs d’autres câbles et matériels dans la zone environnante peuvent limiter les problèmes
de perturbation. La protection de toute la zone de soudage peut être envisagée pour des applications spéciales.

FR
11
Manuel d’utilisation VAS 821 005 80 023
Notice originale
TRANSPORT ET TRANSIT DE LA SOURCE DE COURANT DE SOUDAGE
Ne pas utiliser les câbles ou torche pour déplacer la source de courant de soudage. Elle doit être déplacée en position verticale.
Ne pas faire transiter la source de courant au-dessus de personnes ou d’objets.
Ne jamais soulever une bouteille de gaz et la source de courant de soudage en même temps. Leurs normes de transport sont distinctes.
Il est préférable d’enlever la bobine de l avant tout levage ou transport de la source de courant de soudage.
INSTALLATION DU MATÉRIEL
• Mettre la source de courant de soudage sur un sol dont l’inclinaison maximum est de 10°.
• Prévoir une zone su󰀩sante pour aérer la source de courant de soudage et accéder aux commandes.
• Ne pas utiliser dans un environnement comportant des poussières métalliques conductrices.
• La source de courant de soudage doit être à l’abri de la pluie battante et ne pas être exposée aux rayons du soleil.
• Le matériel est de degré de protection IP21, signiant :
- une protection contre l’accès aux parties dangereuses des corps solides de diam >12.5 mm et,
- une protection contre les chutes verticales de gouttes d’eau.
Les courants de soudage vagabonds peuvent détruire les conducteurs de terre, endommager l’équipement et les dispositifs
électriques et causer des échau󰀨ements de composants pouvant entrainer un incendie.
- Toutes les connexions de soudages doivent être connectées fermement, les vérier régulièrement !
- S’assurer que la xation de la pièce est solide et sans problèmes électriques !
- Attacher ou suspendre tous les éléments conducteurs d’électricité de la source de soudage comme le châssis, le chariot et les systèmes de levage
pour qu’ils soient isolés !
- Ne pas déposer d’autres équipements comme des perceuses, dispositifs d’a󰀨utage, etc sur la source de soudage, le chariot, ou les systèmes de
levage sans qu’ils soient isolés !
- Toujours déposer les torches de soudage ou portes électrodes sur une surface isolée quand ils ne sont pas utilisés !
Les câbles d’alimentation, de rallonge et de soudage doivent être totalement déroulés an d’éviter toute surchau󰀨e.
Le fabricant n’assume aucune responsabilité concernant les dommages provoqués à des personnes et objets dus à une utilisation
incorrecte et dangereuse de ce matériel.
ENTRETIEN / CONSEILS
• L’entretien ne doit être e󰀨ectué que par une personne qualiée. Un entretien annuel est conseillé.
• Couper l’alimentation en débranchant la prise, et attendre deux minutes avant de travailler sur le matériel. A l’intérieur, les
tensions et intensités sont élevées et dangereuses.
• Régulièrement, enlever le capot et dépoussiérer à la sou󰀪ette. En proter pour faire vérier la tenue des connexions électriques avec un outil isolé
par un personnel qualié.
• Contrôler régulièrement l’état du cordon d’alimentation. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service
après-vente ou une personne de qualication similaire, an d’éviter tout danger.
• Laisser les ouïes de la source de courant de soudage libres pour l’entrée et la sortie d’air.
• Ne pas utiliser cette source de courant de soudage pour dégeler des canalisations, recharger des batteries/accumulateurs ou démarrer des
moteurs.

12
Manuel d’utilisation VAS 821 005 80 023
Notice originale
INSTALLATION – FONCTIONNEMENT PRODUIT
Seul le personnel expérimenté et habilité par le fabricant peut e󰀨ectuer l’installation. Pendant l’installation, s’assurer que le générateur est déconnecté
du réseau. Les connexions en série ou en parallèle de générateur sont interdites. Il est recommandé d’utiliser les câbles de soudage fournis avec
l’appareil an d’obtenir les réglages optimum du produit.
DESCRIPTION
VAS 821 005 80 023 est un poste de soudure semi-automatique « synergique» ventilé pour le soudage (MIG ou MAG). Il est recommandé pour le
soudage des aciers, des inox et des aluminiums et le brazing. Son réglage est simple et rapide grâce à son mode «synergique» intégral.
DESCRIPTION DU MATÉRIEL (I)
1- Presse étoupe (câble secteur) 9- Inverseur purge-gaz, avance l
2- Inverseur Marche/Arrêt 10- Connecteur USB
3- Connecteur gaz T1 11- IHM
4- Connecteur gaz T2 12- Connecteur Push Pull (PP)
5- Connecteur gaz T3 13- Connecteur Texas (-)
6- Support Bouteilles 14- Connecteur Euro T1
7- Support Bobines 1, 2 et 3 15- Connecteur Euro T2
8- Motodévidoir 16- Connecteur Euro T3
17- Connecteur Spool Gun (SP)
INTERFACE HOMME-MACHINE (IHM)
IHM
Veuillez lire la notice d’utilisation de l’interface (IHM) qui fait partie de la documentation complète du matériel.
ALIMENTATION-MISE EN MARCHE
• Le modèle est livré avec une prise 16 A de type CEE7/7 et ne doit être utilisé que sur une installation électrique monophasée 230 V (50 - 60 Hz) à
trois ls avec un neutre relié à la terre.
Le courant e󰀨ectif absorbé (I1e󰀨) est indiqué sur l’appareil, pour les conditions d’utilisation maximales. Vérier que l’alimentation et ses protections
(fusible et/ou disjoncteur) sont compatibles avec le courant nécessaire en utilisation. Dans certains pays, il peut être nécessaire. de changer la prise
pour permettre une utilisation aux conditions maximales.
• La source de puissance est prévue pour fonctionner sur une tension électrique 230 V -20% +15%. Elle se met en protection si la tension d’alimentation
est inférieure 185 Ve󰀨 ou supérieure à 265 Ve󰀨. (un code défaut apparaitra sur l’a󰀩chage de l’écran).
• La mise en marche se fait par rotation du commutateur marche/ arrêt (2 - FIG 1) sur la position I, inversement l’arrêt se fait par une rotation sur la
position 0. Attention ! Ne jamais couper l’alimentation lorsque le poste est en charge.
BRANCHEMENT SUR GROUPE ÉLECTROGÈNE
VAS 821 005 80 023 peut fonctionner avec des groupes électrogènes à condition que la puissance auxiliaire réponde aux exigences suivantes :
- La tension doit être alternative, sa valeur ecace doit être de 230 V -20% +15%, et de tension crête inférieure à 400V,
- La fréquence doit être comprise entre 50 et 60 Hz.
Il est impératif de vérier ces conditions, car de nombreux groupes électrogènes produisent des pics de haute tension pouvant endommager les
postes.
UTILISATION DE RALLONGE ÉLECTRIQUE
Toutes les rallonges doivent avoir une longueur et une section appropriées à la tension du matériel. Utiliser une rallonge conforme aux réglementa-
tions nationales.
Current input Extension lead section (<45m)
230 V 2.5 mm²

FR
13
Manuel d’utilisation VAS 821 005 80 023
Notice originale
INSTALLATION DE LA BOBINE
a b - Enlever la buse (a) et le tube contact (b) de votre torche MIG/MAG.
a
bc
- Ouvrir la trappe du générateur.
- Positionner la bobine sur son support.
- Tenir compte de l’ergot d’entrainement (c) du support bobine. Pour monter une bobine
200 mm, serrer le maintien bobine en plastique (a) au maximum.
- Régler la molette de frein (b) pour éviter lors de l’arrêt de la soudure que l’inertie de la
bobine n’emmêle le l. De manière générale, ne pas trop serrer, ce qui provoquerait une
surchau󰀨e du moteur.
CHARGEMENT DU FIL D’APPORT
a
bb
Pour changer les galets, procéder comme suit :
- Desserrer la molette (a) au maximum et l’abaisser.
- Déverrouiller les galets en dévissant les vis de maintien (b).
- Mettre en place les galets moteur adaptés à votre utilisation et revisser les vis de maintien.
Les galets fournis sont des galets double gorge :
- alu Ø 1.0/1.2
- acier Ø 0.8/1.0
- acier Ø 0.6/0.8
- Contrôlez l’inscription sur le galet pour vérier que les galets sont adaptés au diamètre du l et à
la matière du l (pour un l de Ø 1.2, utiliser la gorge de Ø 1.2).
- Utiliser des galets avec rainure en V pour les ls acier et autres ls durs.
- Utiliser des galets avec rainure en U pour les ls aluminium et autres ls alliés, souples.
: inscription visible sur le galet (exemple : 1.2 VT)
: gorge à utiliser










Pour installer le l de métal d’apport, procéder comme suit :
- Desserrer la molette au maximum et l’abaisser.
- Insérer le l, puis refermer le motodévidoir et serrer la molette selon les indications.
- Actionner le moteur sur la gâchette de la torche ou sur le bouton manuel d’avance l (I-9).
Remarques :
• Une gaine trop étroite peut entrainer des problèmes de dévidage et une surchau󰀨e du moteur.
• Le connecteur de la torche doit être également bien serré an d’éviter son échau󰀨ement.
• Vérier que ni le l, ni la bobine ne touche la mécanique de l’appareil, sinon il y a danger de court-circuit.
RISQUE DE BLESSURE LIÉ AUX COMPOSANTS MOBILES
Les dévidoirs sont pourvus de composants mobiles qui peuvent happer les mains, les cheveux, les vêtements ou les outils et
entrainer par conséquent des blessures !
• Ne pas porter la main aux composants pivotants ou mobiles ou encore aux pièces d’entrainement!
• Veiller à ce que les couvercles du carter ou couvercles de protection restent bien fermés pendant le fonctionnement !
• Ne pas porter de gants lors de l’enlement du l d’apport et du changement de la bobine du l d’apport.

14
Manuel d’utilisation VAS 821 005 80 023
Notice originale
SOUDAGE SEMI-AUTOMATIQUE EN ACIER/INOX (MODE MAG)
VAS 821 005 80 023 peut souder du l acier de Ø 0.6 à 1.2 mm et acier inoxydable de Ø 0.8 à 1.2 mm (II-A).
L’appareil est livré d’origine avec des galets Ø 0.6/0.8 et Ø 0.8/1.0 pour acier ou inox. Le tube contact, la gorge du galet, la gaine de la torche sont
prévus pour cette application.
L’utilisation en acier nécessite un gaz spécique au soudage (Ar+CO2). La proportion de CO2 peut varier selon le type de gaz utilisé. Pour l’inox,
utiliser un mélange à 2% de CO2 . En cas de soudage avec du CO2 pur, il est nécessaire de connecter un dispositif de préchau󰀨age de gaz sur la
bouteille de gaz. Pour des besoins spéciques en gaz, veuillez contacter votre distributeur de gaz. Le débit de gaz pour l’acier est compris entre 8
et 15 litres / minute selon l’environnement. Les synergies en mode Pulsé sont optimisées pour un débit de gaz compris entre 12 et 15 litres / minute.
Pour mesurer le débit de gaz en sortie de torche, il est recommandé d’utiliser le débitmètre en option (ref. 053939).
SOUDAGE SEMI-AUTOMATIQUE ALUMINIUM (MODE MIG)
VAS 821 005 80 023 peut souder du l aluminium de Ø 0.8 à 1.2 mm (II-B).
L’utilisation en aluminium nécessite un gaz spécique argon pur (Ar). Pour le choix du gaz, demander conseil à un distributeur de gaz. Le débit de
gaz en aluminium se situe entre 15 et 20 l/min selon l’environnement et l’expérience du soudeur. Les synergies en mode Pulsé sont optimisées pour
un débit de gaz compris entre 12 et 15 litres / minute.
Voici les diérences entre les utilisations acier et aluminium :
- Utiliser des galets spéciques pour le soudage alu.
- Mettre un minimum de pression des galets presseurs du motodévidoir pour ne pas écraser le l.
- Utiliser le tube capillaire (destiné au guidage l entre les galets du motodévidoir et le connecteur EURO) uniquement pour le soudage acier/inox
(II-B).
- Utiliser une torche spéciale aluminium. Cette torche aluminium possède une gaine téon an de réduire les frottements. NE PAS couper la gaine au
bord du raccord ! Cette gaine sert à guider le l à partir des galets.
- Tube contact : utiliser un tube contact SPÉCIAL aluminium correspondant au diamètre du l.
Lors de l’utilisation de gaine rouge ou bleu (soudage aluminium), il est conseillé d’utiliser l’accessoire 90950 (II-C).
Ce guide gaine en acier inoxydable améliore le centrage de la gaine et facilite le débit du l.
SOUDAGE SEMI-AUTOMATIQUE EN CUSI ET CUAL (MODE BRASAGE)
Le matériel peut souder du l CuSi et CuAl de de Ø 0.8 à 1.2 mm.
De la même façon qu’en acier, le tube capillaire doit être mis en place et l’on doit utiliser une torche avec une gaine acier. Dans le cas du brasage, il
faut utiliser de l’argon pur (Ar).
RACCORDEMENT GAZ
- Monter un manodétendeur adapté sur la bouteille de gaz. Le raccorder au poste à souder avec le tuyau fourni. Mettre les 2 colliers de serrage an
d’éviter les fuites.
- Assurer le bon maintien de la bouteille de gaz en respectant la xation de la chaine sur le générateur.
- Régler le débit de gaz en ajustant la molette de réglage située sur le manodétendeur.
NB : pour faciliter le réglage du débit de gaz, actionner les galets du motodévidoir en appuyant sur la gâchette de la torche (desserrer la molette de
frein du motodévidoir pour ne pas entrainer de l). Pression maximale de gaz : 0.5 MPa (5 bars).
Cette procédure ne s’applique pas au soudage en mode « No Gaz ».
MODE DE SOUDAGE MIG / MAG (GMAW/FCAW)
Procédés de soudage
Paramètres Réglages
MANUEL
STD DYNAMIC
PULSE
COLD PULSE
Couple
matériau/gaz
- Fe Ar 25% CO2
- ... -Choix de la matière à souder. Paramètres de soudage synergique
Diamètre de l Ø 0.6 > Ø 1.2 mm -Choix du diamètre l
ModulArc OFF - ON - - Active ou non la modulation du courant de soudage (Double Pulse)
Comportement
gâchette 2T, 4T Choix du mode de gestion du soudage à la gâchette.
Mode de pointage SPOT, DELAY - - Choix du mode de pointage
1st Réglage
Épaisseur
Courant
Vitesse
-Choix du réglage principal à a󰀩cher (Épaisseur de la pièce à souder,
courant moyen de soudage ou vitesse du l).
Énergie Hold
Coef. thermique Voir chapitre «Énergie» aux pages suivantes.
L’accès à certains paramètres de soudage dépend du mode d’a󰀩chage sélectionné : Paramètres/Mode d’a󰀩chage : Easy, Expert, Avançé. Se
reporter à la notice IHM.

FR
15
Manuel d’utilisation VAS 821 005 80 023
Notice originale
MODE DE POINTAGE
• SPOT
Ce mode de soudage permet le préassemblage des pièces avant soudage. Le pointage peut-être manuel par la gâchette ou temporisé avec un dé-
lai de pointage prédéni. Ce temps de pointage permet une meilleure reproductibilité et la réalisation de point non oxydé (accessible dans le menu
avancé).
• DÉLAI
C’est un mode de pointage semblable au SPOT, mais enchainant pointages et temps d’arrêt déni tant que la gâchette est appuyée.
DÉFINITION DES RÉGLAGES
Unité
Vitesse l m/min Quantité de métal d’apport déposé et indirectement l’intensité de soudage et la pénétration.
Tension V Inuence sur la largeur du cordon.
Self - Amortit plus ou moins le courant de soudage. À régler en fonction de la position de soudage.
Pré-gaz s Temps de purge de la torche et de création de la protection gazeuse avant amorçage.
Post gaz s Durée de maintien de la protection gazeuse après extinction de l’arc. Il permet de protéger la pièce ainsi que
l’électrode contre les oxydations.
Épaisseur mm La synergie permet un paramétrage totalement automatique. L’action sur l’épaisseur
paramètre automatiquement la tension et la vitesse de l adaptées.
Courant A Le courant de soudage est réglé en fonction du type de l utilisé et du matériau à
souder.
Longueur d’arc - Permet d’ajuster la distance entre l’extrémité du l et le bain de fusion (ajustement de la tension).
Vitesse d’approche %Vitesse de l progressive. Avant l’amorçage, le l arrive doucement pour créer le premier contact sans engen-
drer d’à-coups.
Hot Start % & s Le Hot Start est une surintensité à l’amorçage évitant le collage du l sur la pièce à souder. Il se règle en inten-
sité (% du courant de soudage) et en temps (secondes).
Crater Filler %Ce courant de palier à l’arrêt est une phase après la rampe de descente en courant.
Il se règle en intensité (% du courant de soudage) et en temps (secondes).
Soft Start s Montée du courant progressive. An d’éviter les amorçages violents ou les à-coups, le courant est maitrisé
entre le premier contact et le soudage.
Uplsope s Rampe de montée progressive du courant.
Courant froid %Deuxième courant de soudage dit «froid»
Fréquence du Pulse Hz Fréquence de pulsation
Rapport cyclique % En pulsé, règle le temps de courant chaud par rapport au temps de courant froid.
Evanouisseur s Rampe de descente en courant.
Point s Durée dénie.
Durée entre 2 points s Durée entre la n d’un point (hors Post gaz) et la reprise d’un nouveau point (Pré-Gaz compris).
Burnback sFonction prévenant le risque de collage du l à la n du cordon. Ce temps correspond à une remontée du l
hors du bain de fusion.
L’accès à certains paramètres de soudage dépend du procédé de soudage (Manuel, Standard, etc) et du mode d’a󰀩chage sélectionné (Easy,
Expert ou Avançé). Se reporter à la notice IHM.

16
Manuel d’utilisation VAS 821 005 80 023
Notice originale
CYCLES DE SOUDAGE MIG/MAG
Procédé 2T Standard :
Istart
Dstart
I hot start
T hotstart
Gas Pre-Flow
Creep Speed
I blackout
T burn-back
I burn-back
Gas post-Flow
I
Soft-start
T crater Filler
I crater Filler
À l’appui de la gâchette, le Pré-gaz démarre. Lorsque le l touche la pièce, un pulse initialise l’arc, puis le cycle de soudage démarre. Au relâché de
la gâchette, le dévidage s’arrête et un pulse de courant permet de couper le l proprement suivi du Post gaz. Tant que le Post gaz n’est pas terminé,
l’appui de la gâchette permet un redémarrage rapide de la soudure (point chainette manuel) sans passer par la phase de HotStart. Un HotStart et (ou)
un Crater ller peuvent être ajoutés dans le cycle.
Procédé 4T Standard :
Istart
Dstart
I hot start
T hotstart
I Blackout
T burn-back
I burn-back
Gas post-Flow
4T 4T
Soft-start
I
T crater Filler
I crater Filler
Gas Pre-Flow
Creep Speed
En 4T standard, la durée du Pré-gaz et du Post-gaz sont gérés par des temps. Le HotStart et le Crater ller par la gâchette.

FR
17
Manuel d’utilisation VAS 821 005 80 023
Notice originale
Procédé 2T Pulsé :
Istart
Dstart
I hot start
T hotstart
T upslope
Gas Pre-Flow
Creep Speed
T downslope
I blackout
T burn-back
I burn-back
Gas post-Flow
I
Soft-start
T crater Filler
I crater Filler
À l’appui de la gâchette, le Pré-gaz démarre. Lorsque le l touche la pièce, un pulse initialise l’arc. Puis, la machine commence par le HotStart, le
Upslope et enn, le cycle de soudage démarre. Au relaché de la gâchette, le Downslope commence jusqu’à atteindre ICrater ller. Puis le pic d’arrêt
coupe le l suivi du Post gaz. Comme en « Standard», l’utilisateur a la possibilité de redémarrer rapidement le soudage pendant le Post gaz sans
passer par la phase de HotStart.
Procédé 4T Pulsé :
Istart
Dstart
I hot start
T hotstart
T upslopeT downslopeI Blackout
T burn-back
I burn-back
Gas post-Flow
4T 4T
Soft-start
I
T crater Filler
I crater Filler
Gas Pre-Flow
Creep Speed
En 4T pulsé, la durée du Pré-gaz et du Post-gaz sont gérés par des temps. Le HotStart et le Crater ller par la gâchette

18
Manuel d’utilisation VAS 821 005 80 023
Notice originale
ÉNERGIE
Mode développé pour le soudage avec contrôle énergétique encadré par un DMOS. Ce mode permet, en plus de l’a󰀩chage énergétique du cordon
après soudage, de régler le coe󰀩cient thermique selon la norme utilisée : 1 pour les normes ASME et 0.6 (TIG) ou 0.8 (MMA/MIG-MAG) pour les
normes européennes. L’énergie a󰀩chée est calculée en prenant en compte ce coe󰀩cient.
TORCHE PUSH-PULL EN OPTION
Référence Diamètre de l Longueur Type de refroidissement
044111 0.6 > 1.0 mm 4 m air
046283 0.6 > 1.2 mm 4 m air
Une torche Push-Pull peut être raccordée au générateur par l’intermédiaire du connecteur (I-13). Ce type de torche permet l’utilisation de l AlSi
même en Ø 0.8 mm avec une torche de longueur 8 m. Cette torche peut-être utilisée dans tous les modes de soudage MIG-MAG.
La détection de la torche Push-Pull se fait par un simple appui sur la gâchette.
En cas d’utilisation d’une torche Push-Pull à potentiomètre, le réglage sur l’interface permet de xer la valeur maximum de la plage de réglage.
Le potentiomètre permet alors de varier entre 50% et 100% de cette valeur.
TORCHE SPOOL GUN EN OPTION
Référence Diamètre de l Longueur Type de refroidissement
041486 0.6 > 1.0 mm 4 m air
Une torche Spool Gun peut être raccordée au générateur par l’intermédiaire du connecteur (I-17). Elle n’est utilisable qu’en mode synergique,
standard et manuel.
- En mode manuel, seul le bouton de réglage de la vitesse du l est déporté sur la torche (pas de réglage possible sur l’interface machine).
- En mode synergique, le bouton de réglage permet d’agir entre 50% et 100% de la valeur réglée sur l’IHM.
La détection de la torche Push-Pull se fait par un simple appui sur la gâchette.
Pour plus de détails, lire la notice fournie avec la torche.
ANOMALIES, CAUSES, REMÈDES
SYMPTÔMES CAUSES POSSIBLES REMÈDES
Le débit du l de soudage n’est pas constant.
Des grattons obstruent l’orice Nettoyer le tube contact ou le changer re-
mettre du produit anti-adhésion.
Le l patine dans les galets. Remettre du produit anti-adhésion.
Un des galets patine. Vérier le serrage de la vis du galet.
Le câble de la torche est entortillé. Le câble de la torche doit être le plus droit
possible.
Le moteur de dévidage ne fonctionne pas. Frein de la bobine ou galet trop serré. Desserrer le frein et les galets
Mauvais dévidage du l.
Gaine guide-l sale ou endommagée. Nettoyer ou remplacer.
Clavette de l’axe des galets manquante Repositionner la clavette dans son logement
Frein de la bobine trop serré. Desserrer le frein.
Pas de courant ou mauvais courant de sou-
dage.
Mauvais branchement de la prise secteur. Voir le branchement de la prise et regarder si
la prise est bien alimentée.
Mauvaise connexion de masse. Contrôler le câble de masse (connexion et état
de la pince).
Pas de puissance. Contrôler la gâchette de la torche.
Le l bouchonne après les galets
Gaine guide-l écrasée. Vérier la gaine et corps de torche.
Blocage du l dans la torche. Remplacer ou nettoyer.
Pas de tube capillaire. Vérier la présence du tube capillaire.
Vitesse du l trop importante. Réduire la vitesse de l

FR
19
Manuel d’utilisation VAS 821 005 80 023
Notice originale
Le cordon de soudage est poreux.
Le débit de gaz est insu󰀩sant. Plage de réglage de 15 à 20 L / min.
Nettoyer le métal de base.
Bouteille de gaz vide. La remplacer.
Qualité du gaz non satisfaisante. Le remplacer.
Circulation d’air ou inuence du vent. Empêcher les courants d’air, protéger la zone
de soudage.
Buse gaz trop encrassée. Nettoyer la buse gaz ou la remplacer.
Mauvaise qualité du l. Utiliser un l adapté au soudage MIG-MAG.
État de la surface à souder de mauvaise quali-
té (rouille, etc.) Nettoyer la pièce avant de souder
Le gaz n’est pas connecté Vérier que le gaz est connecté à l’entrée du
générateur.
Particules d’étincelage très importantes.
Tension d’arc trop basse ou trop haute. Voir paramètres de soudage.
Mauvaise prise de masse. Contrôler et positionner la pince de masse au
plus proche de la zone à souder.
Gaz de protection insu󰀩sant. Ajuster le débit de gaz.
Pas de gaz en sortie de torche Mauvaise connexion du gaz Vérier le branchement des entrées de gaz
Vérier que l’électrovanne fonctionne
Erreur lors du téléchargement Les données sur la clé USB sont erronées ou
corrompues. Vérier vos données.
Problème de sauvegarde Vous avez dépassé le nombre maximum de
sauvegardes.
Vous devez supprimer des programmes.
Le nombre de sauvegardes est limité à 500.
Suppression automatique des JOBS.
Certains de vos jobs ont été supprimés, car
ils n’étaient plus valides avec les nouvelles
synergies.
-
Erreur de détection de la torche Push Pull - Vérier votre connectique torche Push Pull
Problème clé USB Aucun JOB n’est détecté sur la clé USB -
Plus de place mémoire dans le produit Libérer de l’espace sur la clé USB.
Problème de chier Le Fichier «...» ne correspond pas aux syner-
gies téléchargées dans le produit
Le chier a été créé avec des synergies qui ne
sont pas présentes sur la machine.
CONDITIONS DE GARANTIE
La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d’achat (pièces et main-d’œuvre).
La garantie ne couvre pas :
• Toutes autres avaries dues au transport.
• L’usure normale des pièces (Ex. : câbles, pinces, etc.).
• Les incidents dus à un mauvais usage (erreur d’alimentation, chute, démontage).
• Les pannes liées à l’environnement (pollution, rouille, poussière).
En cas de panne, retourner l’appareil à votre distributeur, en y joignant :
- un justicatif d’achat daté (ticket de sortie de caisse, facture…)
- une note explicative de la panne.

20
Operating manual VAS 821 005 80 023
Translation of the original
instructions
WARNINGS - SAFETY INSTRUCTIONS
GENERAL INSTRUCTIONS
These instructions must be read and understood before using the machine.
Any modication or maintenance that is not specied in the manual must not be carried out.
The manufacturer will not be held responsible for any damage to persons or property caused by the failure to follow this product’s user manual
instructions.
In case of problems or queries, please consult a qualied tradesperson to correctly install the product.
ENVIRONMENT
This equipment should only be used for welding operations performed within the limits indicated on the information panel and/or in this manual. These
safety guidelines must be observed. The manufacturer cannot be held responsible in cases of improper or dangerous use.
The machine must be set up somewhere free from dust, acid, ammable gases or any other corrosive substances. This also applies to the machine’s
storage. Operate the machine in an open or well-ventilated area.
Temperature range:
Operate between -10 and +40°C (+14 and +104°F).
Store between -20 and +55°C (-4 and 131°F).
Air humidity:
Less than or equal to 50% at 40°C (104°F).
Lower than or equal to 90% at 20°C (68°F).
Altitude:
Up to 1,000m above sea level (3,280 feet).
PROTECTING YOURSELF AND OTHERS
Arc welding can be dangerous and cause serious injury or death.
Welding exposes people to a dangerous heat source, arc light, electromagnetic elds (be aware of those wearing pacemakers), risk of electrocution,
loud noises and fumes.
To protect yourself and others, please observe the following safety instructions:
To protect yourself from burns and radiation, wear insulating, dry and reproof clothing without lapels. Ensure the clothing is in good
condition and that covers the whole body.
Wear gloves that ensure electrical and thermal insulation.
Use welding protection and/or a welding helmet with a su󰀩cient level of protection (depending on the specic use). Protect your
eyes during cleaning operations. Contact lenses are specically forbidden.
It may be necessary to section o󰀨 the welding area with reproof curtains to protect the area from arc radiation and hot spatter.
Advise people in the welding area not to stare at the arc rays or molten material and to wear appropriate protective clothing.
Wear noise protection headphones if the welding process becomes louder than the permissible limit (this is also applicable to
anyone else in the welding area).
Keep your hands, hair and clothing away from moving parts (for example, the fans).
Never remove the cooling unit housing protections when the welding power source is live, the manufacturer cannot be held
responsible inthe event of an accident.
The newly welded parts are hot and can cause burns when handled. When maintenance work is carried out on the torch or electrode
holder, ensure that it is su󰀩ciently cold by waiting at least 10 minutes before carrying out any work. The cooling unit must be
switched on when using a water-cooled torch to ensure that the liquid cannot cause burns.
To protect people and property, it is important to properly secure the work area before leaving.
WELDING FUMES AND GAS
The fumes, gases and dusts emitted during welding are harmful to health. Su󰀩cient ventilation must be provided and an additional
air supply may be required. A n air-fed mask could be a solution in cases where there is insu󰀩cient ventilation.
Check that the suction is functioning e󰀨ectively by checking it against safety standards.
Caution: when welding in small areas requires supervision from a safe distance. In addition, the welding of certain materials containing lead, cadmium,
zinc, mercury or even beryllium can be particularly harmful. Remove any grease from the parts before welding.
