Häfele 421.68.453 User manual

732.24.454
HDE 20.07.2021
1
421.68.453
421.68.454
1. Betriebsanleitung – Deutsch 2
2. Operating instructions – English 16
3. Notice d‘utilisation - Français 30
4. Manual de instrucciones - Español 44
5. Istruzioni d‘uso - Italiano 58
ins-src-732.24.454.indb 1 21.07.2021 10:27:08

732.24.454 732.24.454
HDE 20.07.2021 HDE 20.07.2021
2
Inhaltsverzeichnis
1. Über dieses Dokument 3
1.1 Zielgruppen der Betriebsanleitung 3
2. Sicherheit 3
2.1 Bestimmungsgemäße Verwendung 3
2.2 Bestimmungswidrige Verwendung 3
2.3 QualikationdesPersonals 3
2.4 Allgemeine Sicherheitshinweise 4
2.5 ElektrischeSicherheit 4
2.6 Technische Daten 4
2.7 Zubehör 5
3. Montagevoraussetzungen 5
3.1 Umgebungsbedingungen 5
3.2 Montagebedingungen 5
4. Montage 6
4.1 Lieferumfang 6
4.2 Zubehör(optional) 6
4.3 Montagevorbereitung 7
4.4 Montageschritt1:BefestigungdesProduktsmitdafürvorgesehenenSchrauben 8
4.5 Montageschritt2:AusfräsunginMöbelfürKippschalteranbringen 8
4.6 Montageschritt3:ProduktmitAdapter-Kabel,Kippschalter,NetzgerätundNetzkabelverbinden 9
4.7 Montageschritt4:EinstellendesunterenHalts 9
4.8 Montageschritt5:EinstellendermaximalenAusfahrlänge 10
4.9 Montageschritt6:MontageTV-Gerät 12
5. Bedienung 13
5.1 Auf-undAbfahrendesGeräts 13
5.2 Auf-undAbfahrendesGerätsmittelsFernbedienung 13
  14
7. Entsorgung 14
8. EU-Konformitätserklärung 14
Betriebsanleitung – Deutsch
ins-src-732.24.454.indb 2 21.07.2021 10:27:09

732.24.454 732.24.454
HDE 20.07.2021 HDE 20.07.2021
3
1. Über dieses Dokument
DieseBetriebsanleitungistgültigfürdasElektro-HebesystemHub1000mm/700mm.
SieistBestandteildesProduktsundmussbiszurEntsorgungdesProduktsaufbewahrtwerden.
1.1 Zielgruppen der Betriebsanleitung
DieZielgruppenderBetriebsanleitungsind:
> Montagepersonal
> Bedienpersonal
AlleDokumentezumProduktsindaufwww.hafele.comverfügbar.
2. Sicherheit
2.1 Bestimmungsgemäße Verwendung
DasProduktisteineHebeeinrichtungzumAnhebenundAbsenkenvonFlachbildschirmenin
einemausreichendtragfähigenundkippsicherenMöbelstück.ImMöbelstückmussausreichend
PlatzfürdieBewegungdesProduktsbestehen.
FolgendeVerwendungistbestimmungsgemäß:
EinsatzingeeignetenMöbelnimInnenbereichvonGebäuden(„3.2Montagebedingungen“auf
Seite5),
> EinsatzausschließlichunterEinhaltungderTechnischenDaten(„2.6TechnischeDaten“auf
Seite4)undunterVerwendungderOriginal-Bauteile,
> SicherstellenderKollisionsfreiheitinallenPositionendesProdukts–aufausreichenden
Abstand(mind.25mm)zurbaulichenUmgebungundanderenGegenständenachten.
> FürausreichendesKabelspielinallenPositionendesProduktssorgen.
> Sicherstellen,dassbeiderVerlegungdesKabelskeineStolperfallenentstehen.
2.2 Bestimmungswidrige Verwendung
JedeVerwendung,dienichtunter„2.1BestimmungsgemäßeVerwendung“aufSeite3
genanntwird,istbestimmungswidrig.FolgendeVerwendungistnichtzulässig:
> EinsatzimAußenbereich;inaggressiver(z.B.salz-oderchlorhaltiger),feuchteroder
explosiongefährdeterUmgebungodernaheelektromagnetischempndlicherGeräte
> EinsatznaheEinsatzinderNähevonheißenOberächen,Wärmequellen,leicht
entzündlichenMaterialienoderStellenmitdirekterSonneneinstrahlung
> WeglassenvonBauteilenbeiderMontageoderÄndernderMontagereihenfolge
> Verwendungdefekter,beschädigteroderandereralsderOriginal-Bauteile
> ModizierungoderReparaturenamSystemunddenSystemkomponenten
> ProduktundAnschlussteilenichtalsAblagebenutzten
> NutzungdurchnichteingewiesenePersonen
2.3 
Aufgabe 
Transport,Lagerung Fachkraft
Montage Fachkraft
Installation Fachkraft
Inbetriebnahme Fachkraft
Bedienung Bedienpersonal
Störung Fachkraft
ins-src-732.24.454.indb 3 21.07.2021 10:27:09

732.24.454 732.24.454
HDE 20.07.2021 HDE 20.07.2021
4
Aufgabe 
Reinigung Bedienpersonal
Demontage Fachkraft
Entsorgung Fachkraft
Fachkraft
> FachkraftfürdieMontageelektrischerGeräteundMöbelmitgeeigneterfachlicher
Ausbildung,sodasssieGefahrenerkennenundvermeidenkann,dieinVerbindungmit
denauszuführendenTätigkeitenundderenFolgensteht.
Bedienpersonal
> DasBedienpersonalisteingewiesenindensicherenundsachgerechtenUmgangmitdem
Produkt.
2.4 Allgemeine Sicherheitshinweise
DasProduktistnachdemStandderTechnikundanerkanntensicherheitstechnischenRegeln
gebaut.DennochkönnenbeiMontageundBetriebGefahrenfürPersonenoderSchädenam
ProduktoderanderenSachwertenentstehen.
> KindernichtmitdemProduktspielenlassen.
> BeweglicheSto󰀨teile(Vorhänge,Kleidung)währenddesBetriebsvonbeweglichenTeilenfern-
halten.
2.5 Elektrische Sicherheit
> Montage-undInstallationsarbeitennurvonFachkräftendurchführenlassen.
> AlleBauteilevorMontageundBetriebaufBeschädigungenprüfen.BeschädigteBauteilenicht
verwenden,sondernbeimHerstellerreklamieren.
> SteckerundKabelnichtmodizierenoderaustauschen.
> Kabelnichteinklemmen,abknickenoderbeschädigen.KabelnichtüberscharfeKantenoder
Eckenlegen.KabelinausreichendemAbstandzubeweglichenoderdrehendenTeilenhalten.
> DasGehäusederProduktkomponentennichtö󰀨nenundnichtinFlüssigkeitentauchen.
2.6 Technische Daten
Merkmal Wert
Hubhöhe 421.68.454:700mm/ausgefahren1300mm
421.68.453:1000mm/ausgefahren1750mm
Hubgeschwindigeit 28mm/Sekunde
Abmessungen 22,5mmx70mmx240,5mm
Max.Drehwinkel nicht drehbar
GewichtdesProdukts 25kg
ZulässigesGewichtTV maximal50kg(Standardmontage,d.h.nachobenausfahrend)
Arbeitszyklus 10%bis50%derArbeitslastodermaximal2Min.permanenterBetrieb
Material Stahl,pulverbeschichtet(schwarz,RAL9004)
TV-Befestigung VESA-Standard200x100,200x200
Versorgungsspannung 100-240VAC(50/60Hz)
Stromverbrauch 60W(max.120W),Standby:<1W
ZulässigerTemperaturbereich/
Luftfeuchte
0bis+55°C,nichtkondensierend
ins-src-732.24.454.indb 4 21.07.2021 10:27:09

732.24.454 732.24.454
HDE 20.07.2021 HDE 20.07.2021
5
2.7 Zubehör
Zubehör Beschreibung
Fernbedienung FernbedienungfürdasElektro-Hebesystem
VESA-Adapter VESA-AdapterfürFlachbildschirmemitabweichendemVESA-Standard
3. Montagevoraussetzungen
3.1 Umgebungsbedingungen
> Produktnurintrockenen,wohnüblichenInnenräumenmontieren.
3.2 Montagebedingungen
> NuranRückwändenundBodenplattenvonausreichendtragfähigenundkippsicheren
Möbelstückenmontieren.
> NurmitgeeignetemBefestigungsmaterialinAbhängigkeitvonGröße/Gewichtdes
FlachbildschirmsundMaterial/GewichtdesMöbelstücksmontieren.
Bauteil Montagehinweise
Möbel MöglicheKorpusstärken:16-19mm
Mindest-Korpushöhe:600mm(421.68.454)/750mm(421.68.453),
KorpustiefejenachmontiertemTV-Gerät
MöglicheKorpusmaterialien:Holz-undHolzwerksto󰀨e
MetallnurnachvorherigerAbstimmungmitHäfele.
ins-src-732.24.454.indb 5 21.07.2021 10:27:09

732.24.454 732.24.454
HDE 20.07.2021 HDE 20.07.2021
6
4. Montage
4.1 Lieferumfang
> Hebe-Einheit(A)
> Lid-Lifter(B)
> MontageklammerfürStromversorgungs-
einheit(E)
> Kippschalter(D)
> Netzteil(G)
> Netzanschlusskabel(F)
> Adapterkabel(C)
4.2 Zubehör (optional)
> VESA-Adapter(K)
> SchraubenfürVESA-Adapter(I)
> Fernbedienungssetbestehend
ausFernbedienung,Senderund
NetztanschlusskabelmitWippschalter
(diesesersetzt,wennverwendet,TeilD
desLieferumfangs)
G
3.5 x 8
I
K
421.68.433
421.68.426
AC D
F
E
B
L
ins-src-732.24.454.indb 6 21.07.2021 10:27:09

732.24.454 732.24.454
HDE 20.07.2021 HDE 20.07.2021
7
„mm“
(169.50)
Ø 6.2
Ø 8.2
286
250
max. 286
min. 46
50
72
(27.5)
77.5
50
20
200
614
16
32
(464)
(600 - 1300)
750 -1750
269.50
273
421.68.453
421.68.454 = ()
VESA 200x200, 200x100
4.3 Montagevorbereitung
> AnzeichnenundBohrenderBefestigungslöcheranderRückseitedesvorgesehenen
Möbelstücks.MaßangabensieheZeichnungunten.
ins-src-732.24.454.indb 7 21.07.2021 10:27:09

732.24.454 732.24.454
HDE 20.07.2021 HDE 20.07.2021
8
G
2
1
A
1
4.5 Montageschritt 2: Ausfräsung in Möbel für Kippschalter anbringen
30
1
2
2
L
„mm“
4.4 Montageschritt 1: Befestigung des Produkts mit dafür vorgesehenen Schrauben
ins-src-732.24.454.indb 8 21.07.2021 10:27:10

732.24.454 732.24.454
HDE 20.07.2021 HDE 20.07.2021
9
4.7 Montageschritt 4: Einstellen des unteren Halts
> Produkt(A)nachobenfahren
> Abdeckkappeentfernen
> SchraubedesoberenStopperslösen
> StoppernachuntenaufdiegewünschteHöheverschieben
> SchraubedesStoppersfestziehen
4.6 Montageschritt 3: Produkt mit Adapter-Kabel, Kippschalter, Netzgerät und Netzkabel
verbinden
> Kippschalter(D)amgewünschtemOrtbefestigen.Daraufachten,dassdieKabelnichtinden
BewegungsbereichdesProduktsgelangen
> Netzteil(G)mitdermitgeliefertenHalteklammer(E)befestigen
> Stecker(F)andieStromversorgunganschließen
3
G
D
F
E
A
C
4
3
4
5
6
7
2
1
2.5
ins-src-732.24.454.indb 9 21.07.2021 10:27:11

732.24.454 732.24.454
HDE 20.07.2021 HDE 20.07.2021
10
4.8 Montageschritt 5: Einstellen der maximalen Ausfahrlänge
> ProduktindiemaximaleAusfahrpositionbringen(deruntereStopperwirdsichtbar)
> SchraubedesunterenStopperslösen
> ProduktindiegewünschtemaximaleAusfahrhöhebewegen
> StoppernachuntenaufdiegewünschteHöheverschieben
> SchraubedesStoppersfestziehen

> BeibreitenBildschirmenzurStabilisierungdiemitgelieferteSchraubebeidseitigmontieren.
ins-src-732.24.454.indb 10 21.07.2021 10:27:11

732.24.454 732.24.454
HDE 20.07.2021 HDE 20.07.2021
11
52.5
max.
22
3
1
4
5
ins-src-732.24.454.indb 11 21.07.2021 10:27:11

732.24.454 732.24.454
HDE 20.07.2021 HDE 20.07.2021
12

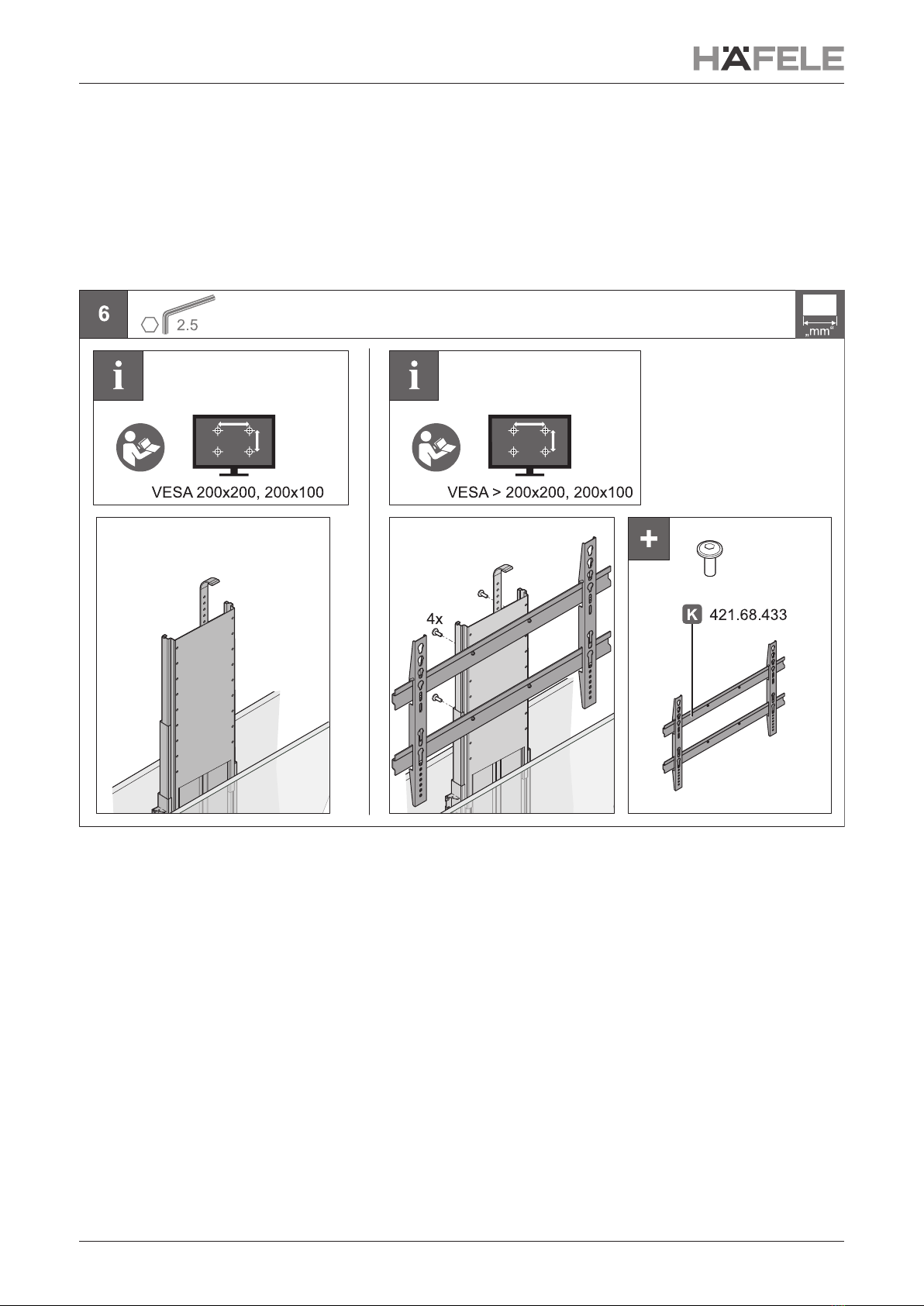

4.9 Montageschritt 6: Montage TV-Gerät
> TV-GerätmitdendafürvorgesehenenSchraubenamProduktbefestigen.
BeiLochung>200x200/200x100VESA-Adapterverwenden(optionalesZubehör,
nichtinLieferumfangenthalten)
> DieKabeldesTV-Gerätsverbinden;dabeieinerseitsaufausreichendSpielbeiderBewegung
desProduktsachten;andererseitsStolperfallenimRaumvermeiden
> TV-GerätmitStromnetzverbinden
ins-src-732.24.454.indb 12 21.07.2021 10:27:12

732.24.454 732.24.454
HDE 20.07.2021 HDE 20.07.2021
13
5. Bedienung

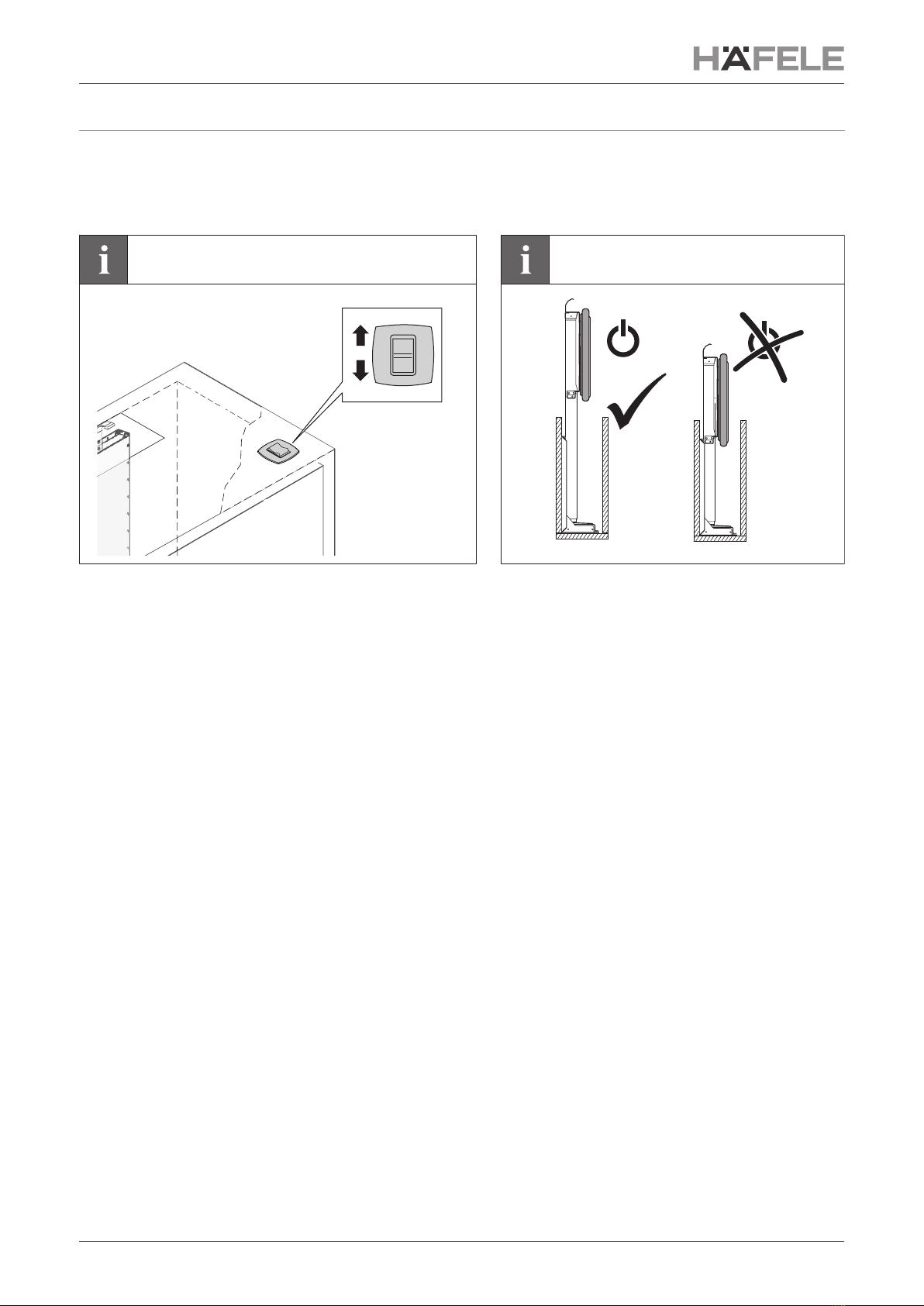

5.1 Auf- und Abfahren des Geräts
> ZurHebenundSenkendesProduktsKippschalterdrücken.

> TV-GerätnurbeivollständigausgefahrenemLifteinschalten.Auf-undAbfahrendesGerätsmittels
Fernbedienung(optionalesZubehör,nichtinLieferumfangenthalten)
5.2 Auf- und Abfahren des Geräts mittels Fernbedienung
FernbedienunggemäßBedienungsanleitungmitdemProduktkoppeln(Bedienungsanleitung
Fernbedienung)
> ZurHebenundSenkendesProduktsentsprechendeTastenderFernbedienungdrücken.
ins-src-732.24.454.indb 13 21.07.2021 10:27:12

732.24.454 732.24.454
HDE 20.07.2021 HDE 20.07.2021
14
6. 
> Produkt-AußenächebeiBedarfmiteinemtrockenen,weichenBaumwolltuchoderggf.einem
leichtfeuchtenTuchmitetwasmildemReinigerreinigenundanschließendabtrocknen.
7. Entsorgung
NichtimHausmüllentsorgen.
LänderspezischeVorschriftenbeachten.
8. EU-Konformitätserklärung
HiermiterklärtHäfeleSE&CoKG,dassdasElektro-Hebesystemden
Richtlinien2014/53/EU,2011/65/EUund305/2011/EUentspricht.
DervollständigeTextderEU-KonformitätserklärungistunterdemProdukt
auffolgenderInternetseiteverfügbar:www.hafele.com.
ins-src-732.24.454.indb 14 21.07.2021 10:27:12

732.24.454 732.24.454
HDE 20.07.2021 HDE 20.07.2021
15
ins-src-732.24.454.indb 15 21.07.2021 10:27:12

732.24.454 732.24.454
HDE 20.07.2021 HDE 20.07.2021
16
Table of contents
1. About this document 17
1.1 Target groups of the operating instructions 17
2. Safety 17
2.1 Intended use 17
2.2 Improper use 17
2.3 Personnelqualications 17
2.4 General safety instructions 18
2.5 Electrical safety 18
2.6 Technical data 18
2.7 Accessories 19
3. Installation requirements 19
3.1 Ambient conditions 19
3.2 Installation conditions 19
4. Installation 20
4.1 Scope of delivery 20
4.2 Accessories (optional) 20
4.3 Mounting preparation 21
4.4 Mounting step 1: Mount the product with designated screws 22
4.5 Mounting step 2: Make a recess in the furniture for the toggle switch 22
4.6 Mounting step 3: Connect the product with the adapter cable, toggle switch,
power supply unit and mains lead 23
4.7 Mounting step 4: Adjust the lower support 23
4.8 Mounting step 5: Adjust the maximum extension length 24
4.9 Mounting step 6: Install the TV 26
5. Operation 27
5.1 Moving the unit up and down 27
5.2 Moving the unit up and down with the remote control 27
6. Cleaning and maintenance 28
7. Disposal 28
8. EU Declaration of conformity 28
Operating instructions – English
ins-src-732.24.454.indb 16 21.07.2021 10:27:12

732.24.454 732.24.454
HDE 20.07.2021 HDE 20.07.2021
17
1. About this document
These operating instructions are valid for the electric lift system with 1000 mm / 700 mm lift.
They form part of the product and must be kept until the product is disposed of.
1.1 Target groups of the operating instructions
The target groups of the operating instructions are:
> Installation personnel
> Operating personnel
All product documentation is available from www.hafele.com.
2. Safety
2.1 Intended use
Theproductisaliftsystemforliftingandloweringatscreenmonitorsinastablefurnitureitem
withsu󰀩cientload-bearingcapacity.Theremustbesu󰀩cientspaceinthepieceoffurniturefor
the product to move.
The following list outlines prerequisites for proper use:
Use in suitable furniture inside buildings (“3.2 Installation conditions” on page 19).
> Use only in compliance with the technical data (“2.6 Technical data” on page 18) and
using the original components.
> Ensurethatthereisnocollisioninallpositionsoftheproduct–ensuresu󰀩cientdistance
(min. 25 mm) to the structural environment and other objects.
> Ensuresu󰀩cientcableclearanceinallpositionsoftheproduct.
> Ensure that there are no trip hazards when laying the cable.
2.2 Improper use
Any use that is not mentioned in “2.1 Intended use” on page 17 is considered improper.
The following list outlines examples of improper use:
> For outdoor use – in aggressive environments (containing salt or chlorine), damp or potentially
explosive environments or in the vicinity of electromagnetically sensitive devices
> Usenearhotsurfaces,heatsources,easilyammablematerialsorareaswithdirectsunlight
> Omitting components during assembly or changing the assembly sequence
> Useofdefective,damagedornon-originalcomponents
> Modicationorrepairsofthesystemandsystemcomponents
> Use of the product and connecting parts as a shelf
> Use by persons who have not received instructions
2.3 
Task 
Transport, storage Specialist
Installation Specialist
Installation Specialist
Commissioning Specialist
Operation Operating personnel
Interference Specialist
ins-src-732.24.454.indb 17 21.07.2021 10:27:12

732.24.454 732.24.454
HDE 20.07.2021 HDE 20.07.2021
18
Task 
Cleaning Operating personnel
Disassembly Specialist
Disposal Specialist
Specialist
> A specialist in the assembly of electrical equipment and furniture with appropriate professional
training to allow them to recognise and avoid hazards related to the activities to be carried out
and their consequences.
Operating personnel
> Operating personnel are trained in safe and proper handling of the product.
2.4 General safety instructions
The product has been built in accordance with the latest state of technology and the recognised
technical safety regulations. Nevertheless, danger to persons or damage to the product or other
property could occur during installation and use.
> Do not let children play with the product.
> Keep moving fabric parts (curtains, clothing) away from moving parts during operation.
2.5 Electrical safety
> Assemblyandinstallationworkshouldonlybecarriedoutbyqualiedpersonnel.
> Check all components for damage prior to assembly and operation. Do not use any damaged
components;leacomplaintwiththemanufacturer.
> Do not modify or replace the plug or cable.
> Do not trap, kink or damage the cable. Do not place the cable over sharp edges or corners.
Keepthecableasu󰀩cientdistanceawayfrommovableorrotatingparts.
> Do not open the housing of the product components and do not immerse them in liquids.
2.6 Technical data
Feature Value
Stroke length 421.68.454 : 700 mm / extended 1300 mm
421.68.453: 1000 mm / extended 1750 mm
Lifting speed 28 mm / second
Dimensions 22.5 mm x 70 mm x 240.5 mm
Max. rotation angle Non-revolving
Weight of the product 25 kg
Permissible TV weight max. 50 kg (standard installation, i.e. extending upwards)
Work cycle 10% to 50% of the work load or a maximum of 2 minutes of permanent
operation
Material Steel, powder coated (black, RAL 9004)
TV attachment VESA standard 200 x 100, 200 x 200
Power supply 100–240 V AC (50/60 Hz)
Power consumption 60 W (max.120 W), standby: < 1 W
Permissible temperature
range / humidity
0 to +55°C, not condensed
ins-src-732.24.454.indb 18 21.07.2021 10:27:13

732.24.454 732.24.454
HDE 20.07.2021 HDE 20.07.2021
19
2.7 Accessories
Accessories Description
Remote control Remote control for electric lift system
VESA adapter VESAadapterforatscreenmonitorswithdi󰀨erentVESAstandard
3. Installation requirements
3.1 Ambient conditions
> Only install the product in dry, residential interiors.
3.2 Installation conditions
> Onlyinstallonrearwallsandbaseplatesoffurniturethathassu󰀩cientload-bearingcapacity
andistilt-proof.
> Onlyinstallusingsuitablemountingmaterialdependingonthesize/weightoftheatscreen
monitor and the material/weight of the furniture.
Component Installation reference
Furniture Possible cabinet thicknesses: 16–19 mm
Minimum cabinet height: 600 mm (421.68.454) / 750 mm (421.68.453).
Cabinet depth depending on mounted TV
Possible cabinet materials: Wood and wood materials
Metal only after prior consultation with Häfele.
ins-src-732.24.454.indb 19 21.07.2021 10:27:13

732.24.454 732.24.454
HDE 20.07.2021 HDE 20.07.2021
20
4. Installation
4.1 Scope of delivery
> Lift unit (A)
> Lid lifter (B)
> Mounting bracket for power supply unit (E)
> Toggle switch (D)
> Power supply unit (G)
> Mains connection cable (F)
> Adapter cable (C)
4.2 Accessories (optional)
> VESA adapter (K)
> Screws for VESA adapter (I)
> Remote control set consisting of remote
control, transmitter and mains connection
cable with rocker switch (this replaces part
D in the scope of delivery, if used)
G
3.5 x 8
I
K
421.68.433
421.68.426
AC D
F
E
B
L
ins-src-732.24.454.indb 20 21.07.2021 10:27:13
