Hammond XLK-5 User manual


Model:
OwnerʼsManual
Congratulations on your purchase of a new Hammond instrument.
e XLK-5 is intended to be used as a Lower Keyboard for the model
XK-5 Drawbar Keyboard.
Please take a moment to review this manual thoroughly in order to famil-
iarize yourself with the features of this keyboard as well as the installation
procedures. Keep this manual for future reference.
English
日本語
Open Here
Page 9

 Owner’s Manual
2
Do not open (or modify in any way) the unit.
Do not attempt to repair the unit, or replace parts in
it. Refer all servicing to your retailer, the nearest Ham-
mond Dealer, or an authorized Hammond distributor,
as listed on the “Service” page.
Never use or store the unit in places that are:
Subject to temperature extremes (e.g., direct sun-
light in an enclosed vehicle, near a heating duct, on
top of heat generating equipment)
Damp (e.g., baths, washrooms, on wet oors)
Humid
Exposed to rain
Dusty
Subject to high levels of vibration
Use only with the cart, stand, tripod, bracket, or table
specied by the manufacturer, or sold with the appara-
tus. When cart is used: use caution when moving the
cart/apparatus combination to avoid injury from tip-
over.
Do not allow any objects (e.g., ammable material,
coins, pins); or liquids of any kind (water, soft drinks,
etc.) to penetrate the unit.
Immediately turn the power o, remove the AC cable
from the outlet, and request servicing by your retailer,
the nearest Hammond Dealer, or an authorized Ham-
mond distributor, as listed on the “Service” page when:
e AC adaptor, the power-supply cord, or the plug
has been damaged; or
If smoke or unusual odor occurs
Objects have fallen into, or liquid has been spilled
onto the unit; or
e unit has been exposed to rain (or otherwise has
become wet); or
e unit does not appear to operate normally or ex-
hibits a marked change in performance.
In households with small children, an adult should pro-
vide supervision until the child is capable of following
all the rules essential for the safe operation of the unit.
Protect the unit from strong impact. (Do not drop it!)
Never climb on top of, nor place heavy objects on the
unit.
Before moving the unit, disconnect the AC adaptor and
all cords coming from external devices.
Be sure to grasp the plug when unplugging it from the
unit. Pulling on the cord can damage it, and create the
danger of re and electrical shock.
Turn o all devices before hook up. Follow all instruc-
tions and use only designated cables.
Make sure not to pinch your ngers when you assemble
or disassemble this unit.
IMPORTANT SAFETY INSTRUCTIONS
Before using this unit, please read the following Safety instructions, and adhere to them.
Keep this manual close by for easy reference.
In this manual, the degrees of danger are classied and explained as follows:
is sign shows there is a risk of death or severe injury if this unit is not properly used as
instructed.
is sign shows there is a risk of injury or material damage if this unit is not properly used
as instructed.
*Material damage here means a damage to the room, furniture or animals or pets.
In case in the future your instrument gets too old to
play/use or malfunctions beyond repair, please ob-
serve the instructions of this mark, or, if any question,
be sure to contact your dealer or your nearest town or
municipal oce for its proper disposal.

3
 取扱説明書
Upstream Downstream
CU-1

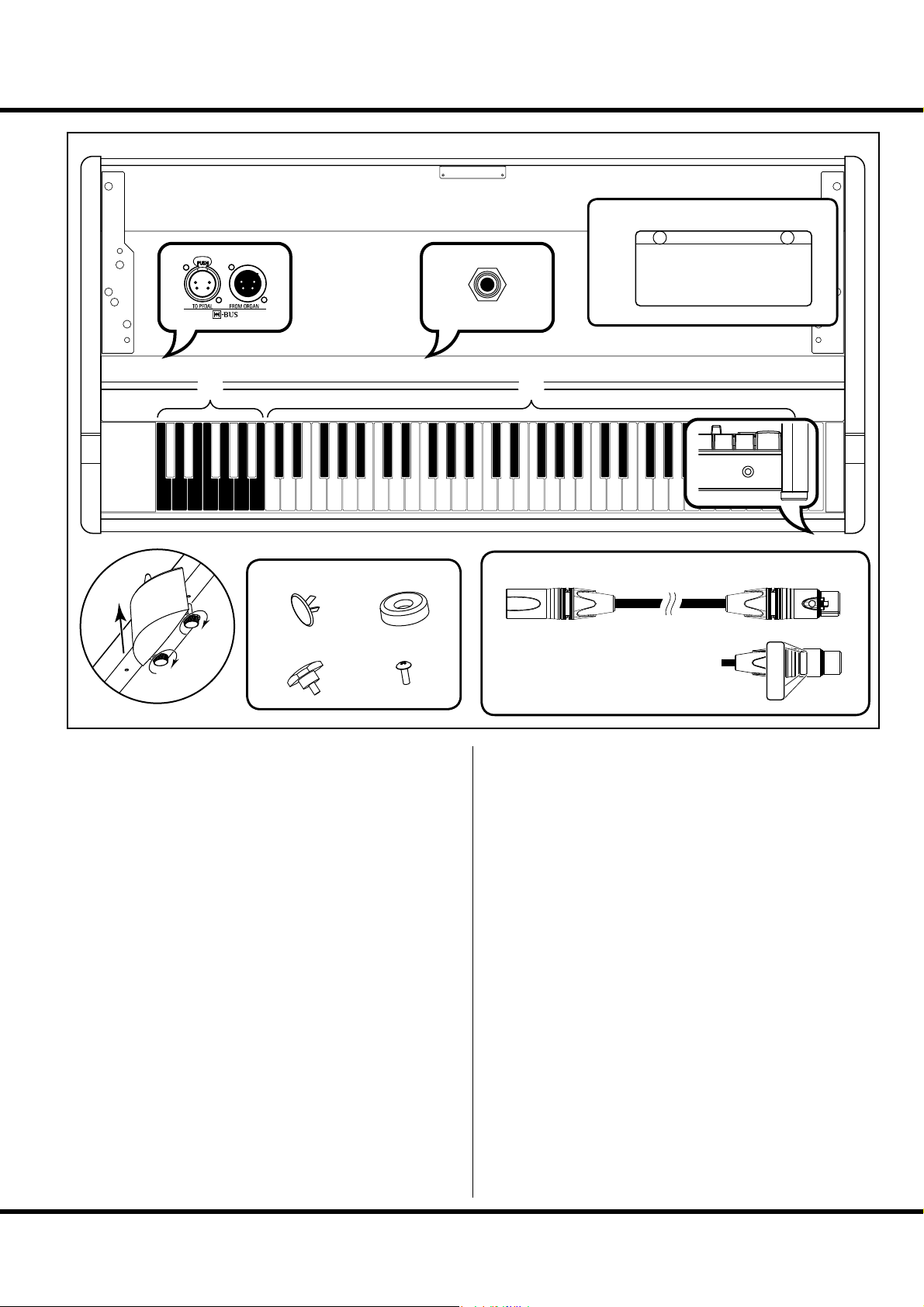

NAMES AND FUNCTIONS
❶LOWER MANUAL
Square-front (“waterfall”-style) virtual multi-contact keys, 61
notes.
❷PRESET KEYS
Selects the Patch or Favorite of the Lower part. 9 Preset Keys
plus Cancel, 2 Preset Keys for adjusting Drawbar settings.
❸POWER LAMP
Indicates when the power is “ON.”
❹SIDE PANELS
Use these decorative side panels to help secure the XK-5 Draw-
bar Keyboard on either side.
❺SIDE BRACKET
Place the XK-5 Keyboard on top of these brackets.
❻H-BUS FROM ORGAN JACK
Use a proprietary Hammond  cable to connect the
XK-5 Keyboard to the XLK-5. e cable will supply both DC
power and data from/to the XK-5.
❼H-BUS TO PEDAL JACK
Use a proprietary Hammond  cable to connect the
XLK-5 an EXP-250 Expression Pedal or an XPK-250W Pedal
Clavier.
❽CU-1 JACK
Use to connect a CU-1 Leslie Mode Switch.
❾CU-1 MOUNTING HOLE
ree (3) mounting holes are provided to allow the CU-1 to be
mounted in two dierent locations.
❿HOLE CAP (2pcs)
Use these to plug the screw holes on the rear of the XK-5 Key-
board (see page 5).
⓫KNOB BOLT (4pcs)
M6 x 15mm.
⓬RUBBER FOOT (4pcs)
Use these if you wish to mount the XLK-5 to an ST-XLK3
Keyboard Stand.
⓭TAPPING SCREW (4pcs)
ø4 x 12mm. Use these to attach the rubber feet described above
to mount the XLK-5 to an ST-XLK3 Keyboard Stand.
⓮H-BUS CABLE
25cm. Use with sticking  label.
⓯PROTECTIVE SHEET (2pcs)
Use these to protect the inside of the panels from the aw dur-
ing attaching the XK-5.
Downstream side
B$75
❸
❹❺
❷
❼
⓮
❻
❶
❿
❽
❾
⓫
⓬
⓭
⓯

 Owner’s Manual

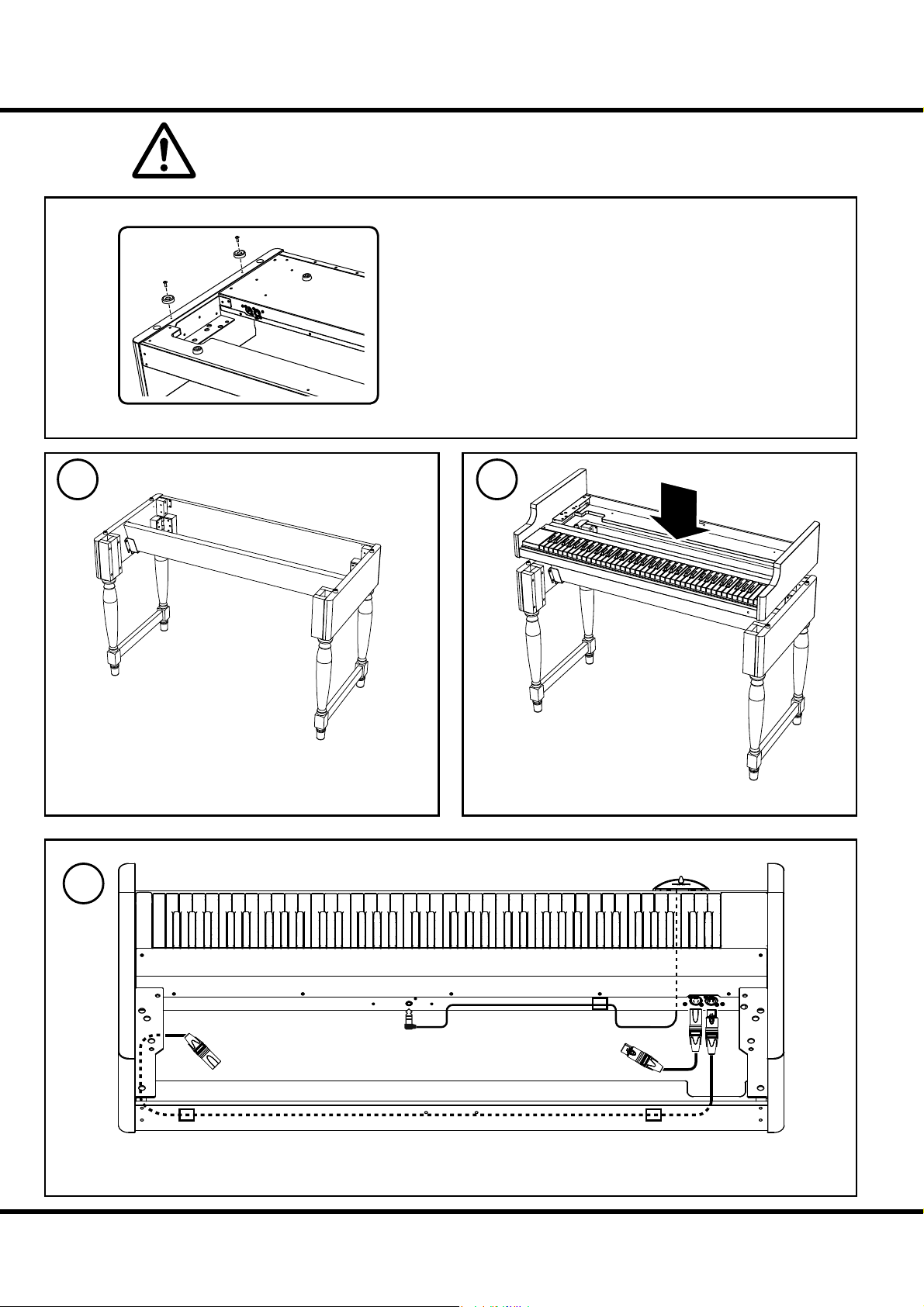

4ASSEMBLY PROCEDURE
Do this assembly carefully to avoid injury to hands or feet.
Disconnect the power cable before this procedure.
1
Assemble the keyboard stand (ex. ST-XLK5W).
2
Carefully place the XLK-5 on the stand as shown.
3
Connect the two  cables and the CU-1 cable as shown above. Use the clamps inside the panels
to secure the cables.
DO THIS FIRST:
If you are using the XLK-5 Keyboard with the
ST-XLK3 stand, attach the rubber feet using the tap-
ping screws (parts ⓬and ⓭on page 3) as shown on the
left. Use a #2 Phillips screwdriver.
Using with ST-XLK3

5
 取扱説明書
5

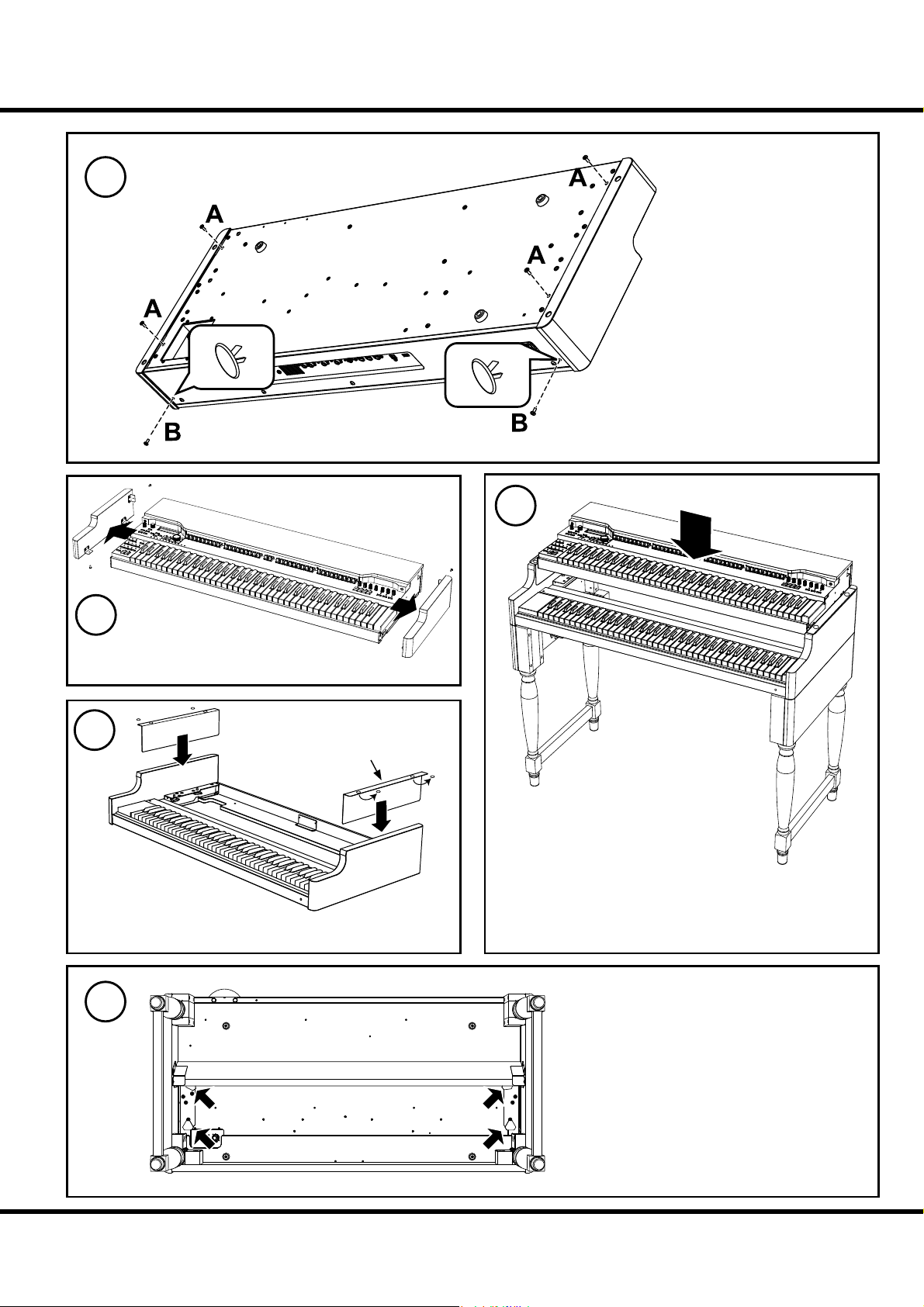

Remove the side panels of the XK-5 Keyboard
as shown above.
7
Carefully place the XK-5 on the XLK-5 as shown above.
Remove the protective sheets.
8
Fix the XK-5 and XLK-5 by using attached 4
knob bolts.
Use the four Knob Bolts (part ⓫on page 3) to
secure both the XK-5 and the XLK-5.
4
Carefully place the XK-5 Keyboard
on a towel or other soft surface to
avoid damage, then remove the 6
screws (for rear, “B” 2 - M4 x 16, for
bottom, “A” 4 - ø4 x 10) shown on the
left using a #2 Phillips screwdriver.
Insert the hole caps into the two holes on
the rear panel.
6
Attach the protective
sheets inside the side panels of
the XLK-5.
Fold with stickers
are bottom side.

 Owner’s Manual
6HOOK UP
CU-1
HEAD
PHONES
CU-1
TO KEYBOARD PEDAL
H-BUS
Upstream Downstream
HOOK UP WITH XK-5, XLK-5, XPK-250W, CU-1, ST-XLK5W
Connect the  cables as shown in the diagram above.
IMPORTANT: e  interface provides for DC power as well as system
communication, therefore it is not necessary to utilize the “DC IN” jack on the
Expression Pedal when connecting to the XK-5.
In addition, no special conguration is required. Each device is congured auto-
matically.
NOTE: The above diagram shows only the connections for the Pedalboard and Expression
Pedal. For information on other connections such as AC power, audio, Leslie, etc.
Please consult the XK-5 Owner’s Manual.
is keyboard uses Hammond’s new  interface which
will supply both DC power and data transfer using a single
connection.
IMPORTANT: Use the  cable provided with this in-
strument for all  connections. DO NOT use a 4-pin
XLR or other type of connector. Doing so may result in dam-
age to the instrument.

7
SPECIFICATIONS
KEYBOARD
Musical keys 61 notes and Preset keys 12 notes, square-front
(“waterfall”-style), virtual multi-contact
CONNECTORS
 (FROM ORGAN, TO PEDAL)
DIMENSIONS
Without rubber feet for ST-XLK3
119(W) × 57(D) × 19(H) cm
46.8”(W) x 22.5”(D) x 7.5”(H)
With rubber feet for ST-XLK3
119(W) × 57(D) × 20(H) cm
46.8”(W) x 22.5”(D) x 7.7”(H)
WEIGHT
13.4 kg
29.5 lbs
POWER SUPPLY
DC 5V 0.1A()
ACCESSORIES
 cable (25cm)
Hole Cap x 2
Knob Bolt x 4
Rubber Foot x 4
Tapping Screw x 4
Protective Sheet x 2

 Owner’s Manual
8SERVICE
Hammond maintains a policy of continuously improving and upgrading its instruments and therefore reserves the
right to change specications without notice. Although every attempt has been made to insure the accuracy of the
descriptive contents of this Manual, total accuracy cannot be guaranteed.
Should the owner require further assistance, inquiries should rst be made to your Authorized Hammond Dealer.
If you still need further assistance, contact Hammond at the following addresses:
In the United States Contact:
HAMMOND SUZUKI USA, Inc.
743 Annoreno Dr.
Addison, IL 60101
UNITED STATES
In Europe contact:
HAMMOND SUZUKI EUROPE B. V.
IR. D. S. Tuynmanweg 4A
4131 PN Vianen
THE NETHERLANDS
All other countries contact:
HAMMOND SUZUKI Ltd.
25-11, Ryoke 2 Chome,
Naka-ku, Hamamatsu
430-0852 (Shizuoka)
JAPAN
E-mail: [e-mail]
Web site: www.hammondorganco.com
E-mail: [email protected]
Web site: www.hammond.eu
E-mail: [e-mail]
Web site: www.suzuki-music.co.jp
Technical materials are available and can be obtained by mailing a request to the appropriate address listed above
marked ATTENTION: SERVICE DEPARTMENT.
Manufacturer:
SUZUKI MUSICAL INSTRUMENT MFG. CO., Ltd.
25-12, Ryoke 2 Chome, Naka-ku,
Hamamatsu 430-0852 (Shizuoka)
JAPAN

9

Model:
取扱説明書
お買いあげ頂きまして誠にありがとうございます。
XLK-5 は当社製 XK-5 用のロワー伴盤ユニットです。
本製品を末永く、そして安全にご使用いただくため、この取扱説明書をよ
くお読みください。
お読みになった取扱説明書は、大切に保管してください。

 Owner’s Manual
10 安全上のご注意
分解・改造の禁止
●この機器を分解したり（取扱説明書に記載されて
いる指示を除く）、改造したりしないでください。
修理・部品交換
●修理／部品の交換などで、取扱説明書に書かれて
いないことは、絶対にしないでください。必ずお
買い上げ店または最寄りの鈴木楽器販売に相談し
てくだ さい 。
使用・保存環境
●次のような場所での使用や保存はしないでくださ
い。
○ 湿度が極端に高い場所（直射日光の当たる場
所、暖房器具の近く、発熱する機器の上など）
○ 水気の近く（風呂場、洗面台、濡れた床など）
○ 雨に濡れる場所
○ ホコリの多い場所
○ 振動の多い場所
設置場所
●この機器を、ぐらついた台の上や傾いた場所に設
置しないでください。必ず安定した水平な場所に
設置してください。
異物・液体を入れないで
●この機器に、異物（燃えやすいもの、硬貨、針金
など）や液体（水、ジュースなど）を絶対にいれ
ないでください。
問題時にはご連絡を
●次のような場合には、直ちに電源を切って AC ア
ダプターをコンセントから外し、お買い上げ店ま
たは最寄りの鈴木楽器販売へ修理を依頼してくだ
さい。
○ AC アダプター本体、電源コード、またはプ
ラグが破損したとき
○ 煙が出たり、異臭がしたとき
○ 異物が内部に入ったり、液体がこぼれたりし
たとき
○ 機器が（雨などで）濡れたとき
○ 機器に異常や故障が生じたとき
お子様に注意
●お子様のいるご家庭で使用する場合、お子様の取
り扱いやいたずらに注意してください。必ず大人
の方が、監視／指導してあげてください。
衝撃を与えないで
●この機器を落としたり、この機器に強い衝撃を与
えないでください。
製品の上に乗ったり、重い物を乗せたりし
ないでください
●製品が故障する原因になりますし、製品が転倒し
たりしてお客様がケガをする危険性があります。
移動の際には接続ケーブルをすべて外して
ください
●この製品を移動させるときは、接続ケーブルはす
べて外してください。コードが傷つき、火災や感
電の原因となることがあります。
コードは引っ張らないでください
●コードを抜き差しする場合は、必ずプラグを持っ
てくだ さい 。
接続時の注意
●接続時はすべての機器の電源を切ってください。
 取扱説明書に従い、指定された正しいケーブルを
ご使用ください。
可動部に注意
●本製品を組み立てたり収納したりするときは、指
などをはさまないように注意して行ってください。
警告 この表示内容を無視した取り扱いをすると、死亡や重傷を負う可能性が想定さ
れます。
注意 この表示内容を無視した取り扱いをすると、傷害を負う可能性または物的障害
が発生する可能性が想定されます。

11
 取扱説明書
各部の名称と働き

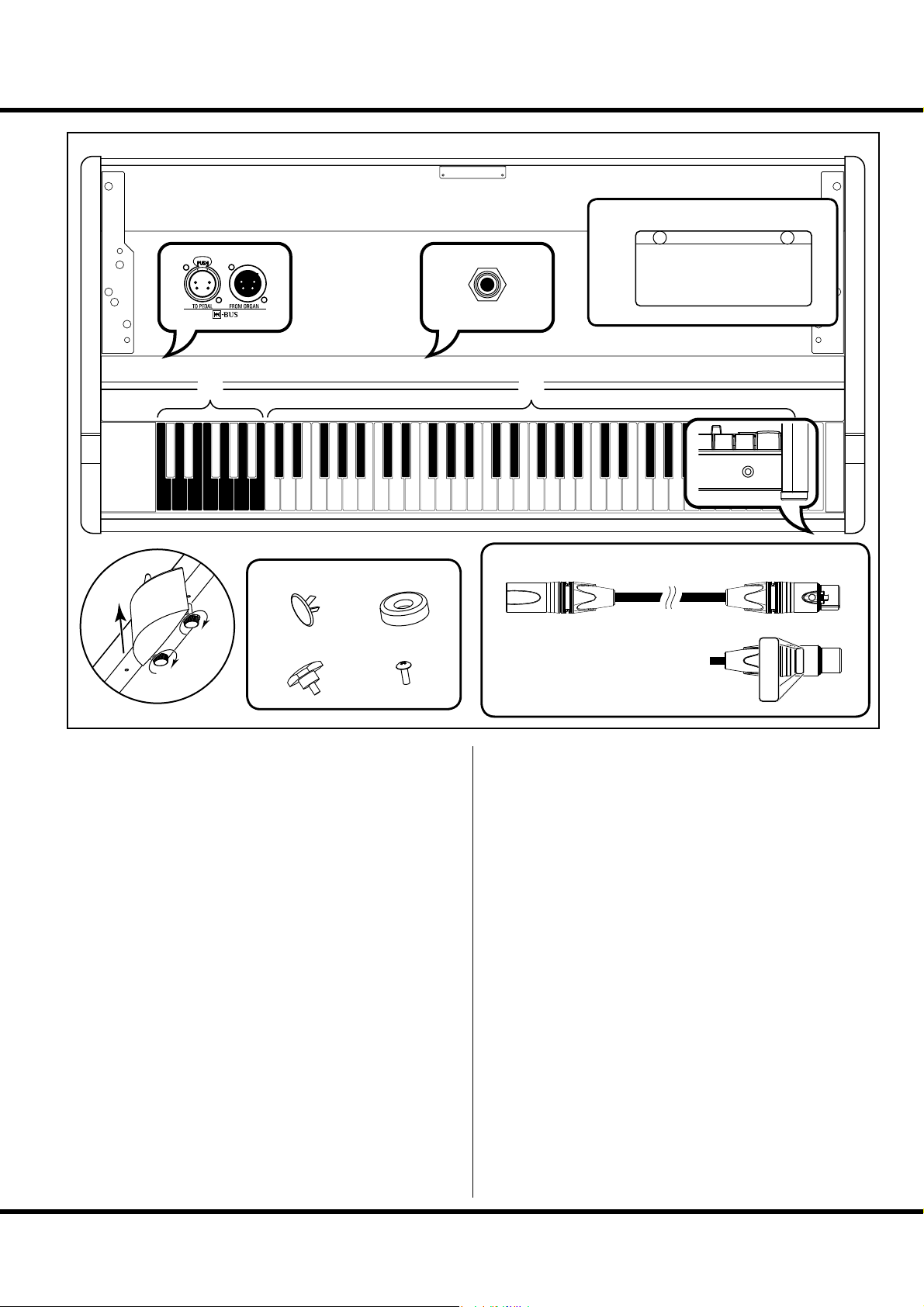

❶ロワー伴盤
61伴、ウォーターフォール形、仮想マルチコンタクトの伴盤で
す。
❷プリセットキー
L
󲇐󲇒󲇤
OWERパートのパッチやフェイバリットを選択します。
❸電源ランプ
本機の動作中に点灯します。
❹サイドウッド
XK-5を格納できるサイドウッドです。
❺サイドブラケット
XK-5を乗せるためのブラケットです。
❻ H-B
󲆳󲆜
USF
󲆸󲇐󲇃
ROMO
󲆋󲇎󲆎󲇖
RGANジャック
対応の親機（XK-5）に接続します。電源供給と演奏情
報が１本のケーブルで送られます。
❼ H-B
󲆳󲆜
UST
󲆫󲆆
OP
󲆽󲆣󲇎
EDALジャック
対応の子機（XPK-250、EXP-250）に接続します。
❽ CU-1ジャック
レスリーモードスイッチCU-1を接続します。
❾ CU-1取付穴
CU-1を2つのポジションで取り付けられる3穴です。
❿穴埋めキャップ（2個）
XK-5背面のねじ穴を塞ぎます。
⓫ ノブボルト（4個）
M615mm
⓬ゴム脚（4個）
本機をキーボードスタンドST-XLK3に載せる場合に、タッピン
グねじ⓭と共に使用します。
⓭ タッピングねじ（4個）
φ412mm
⓮ H-B
󲆳󲆜
USケーブル
25cm。
ラベルを貼り付けて使用します。
⓯ 保護シート（2枚）
本機にXK-5を取り付ける際に、側板の内側をキズから保護し
ます。
Upstream Downstream
CU-1
Downstream side
B$75
❸
❹❺
❷
❼
⓮
❻
❶
❿
❽
❾
⓫
⓬
⓭
⓯

 Owner’s Manual
12 取り付けのしかた
・ 指 を 挟 ん だ り 、足に物を落としたりしないよう、充分注意して作業してください。
・ 取り付けは電源を切った状態で行ってください。
1
キーボードスタンドを組み立てます（例：ST-XLK5W）。
2
キーボードスタンドにXLK-5を載せます。
3
ケーブルやCU-1ケーブルを、該当するXLK-5側のジャックに挿入します。
ケーブル類をケーブルクランプで固定します。
準備：
本機をキーボードスタンド ST-XLK3 に載せる場合は、
その固定穴にマッチさせるため、付属のゴム脚（4 個）
をタッピングねじ及び #2 プラスドライバーを使って取り
付けます。
ST-XLK3 に載せる場合

13
 取扱説明書
XK-5の、左図で示された6個のネジ
（背面：“B”M416を2個、底面：“A”
ø410を4個）を、#2プラスドライバーで
外します。
※ キズ付きを防ぐため、楽器を布やマット
に置いて作業してください。
背面2カ所の穴に、穴埋めキャップを差し込みます。
4
XK-5の側板を外します。
7
XK-5をXLK-5に載せます。キズを防ぐため、作業
は静かに行ってください。
保護シートを外します。
8
ノブボルト4個（付属品）を使用し、XK-5と
XLK-5とを固定します。
5
本機側板の内側に、保護シートを貼り付けます。
6粘着材が下になる
よう折り曲 げる

 Owner’s Manual
14 接続のしかた
CU-1
HEAD
PHONES
CU-1
TO KEYBOARD PEDAL
・ 上 図 の よ う に ケーブルを接続します。
・ エクスプレッション・ペダルのDCINジャックは使用しません。
・ それぞれの機器は自動的に認識されますので、特別な設定は不要です。
NOTE: この図では伴盤拡張以外の接続は省略してあります。電源や音声など、基本的な接続は
XK-5 の取扱説明書をご参照ください。
H-B
󲆳󲆜
USについて
Upstream Downstream 本機の通信には、演奏信号の送受信のほか電源の供給も行う
当社独自の規格を採用しています。
接続には専用のケーブルを使用します。このケーブル
のコネクターは「上り」「下り」でそれぞれ形状が異なります。
XK-5、XLK-5、XPK-250W、CU-1、ST-XLK5Wの組み合わせ例

15
仕様
伴盤
ミュージカルキー61伴＋プリセットキー12伴、
ウォーターフォール形、仮想マルチコンタクト
接続端子
(FROMORGAN、TOPEDAL)
寸法
119(W)57(D)19(H)cm……ST-XLK3用ゴム脚なし
119(W)57(D)20(H)cm……ST-XLK3用ゴム脚あり
重量
13.4kg
電源
DC5V0.1A（）
付属品
ケーブル(25cm)
穴埋めキャップ2
ノブボルト4
ゴム脚4
タッピング ねじ 4
保護シート2

サービスについて
この商品には保証書を下記添付しております。所定の事項の記入後、記載内容をご確
認の上、大切に保管してください。
保証期間はお買いあげ日より1年間です。保証書の記載内容によりお買いあげ販売店
が修理いたします。その他、詳細は保証書をご覧ください。
保証期間が切れましても、修理によって機能が維持できる場合はお客様のご要望によ
り有料修理いたします。
アフターサービスについてご不明の場合は、お買いあげの販売店またはもよりの営業
所にお問い合わせください。
スズキお客様ご相談窓口
0120-7-9
󲆏󲇊󲇤󲆅󲆑
4019
月曜日〜金曜日（祝祭日を除く）
9:00 〜 12:0013:00 〜 16:00
Printed in Japan
00457-40198 V1.00-160606
