Hans Grohe Axor Starck 10120 1 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Axor Starck
10211xx1
Axor Starck
10111xx1
10120xx1
10123xx1
10129xx1

2
English
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate - lavatory 1.5 GPM
Flow rate - bidet 2.2 GPM
Hole size in mounting surface 1⅜"
Max. depth of mounting surface 1⅜"
*Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product
in a safe place. The receipt is required should it
be necessary to request warranty parts.

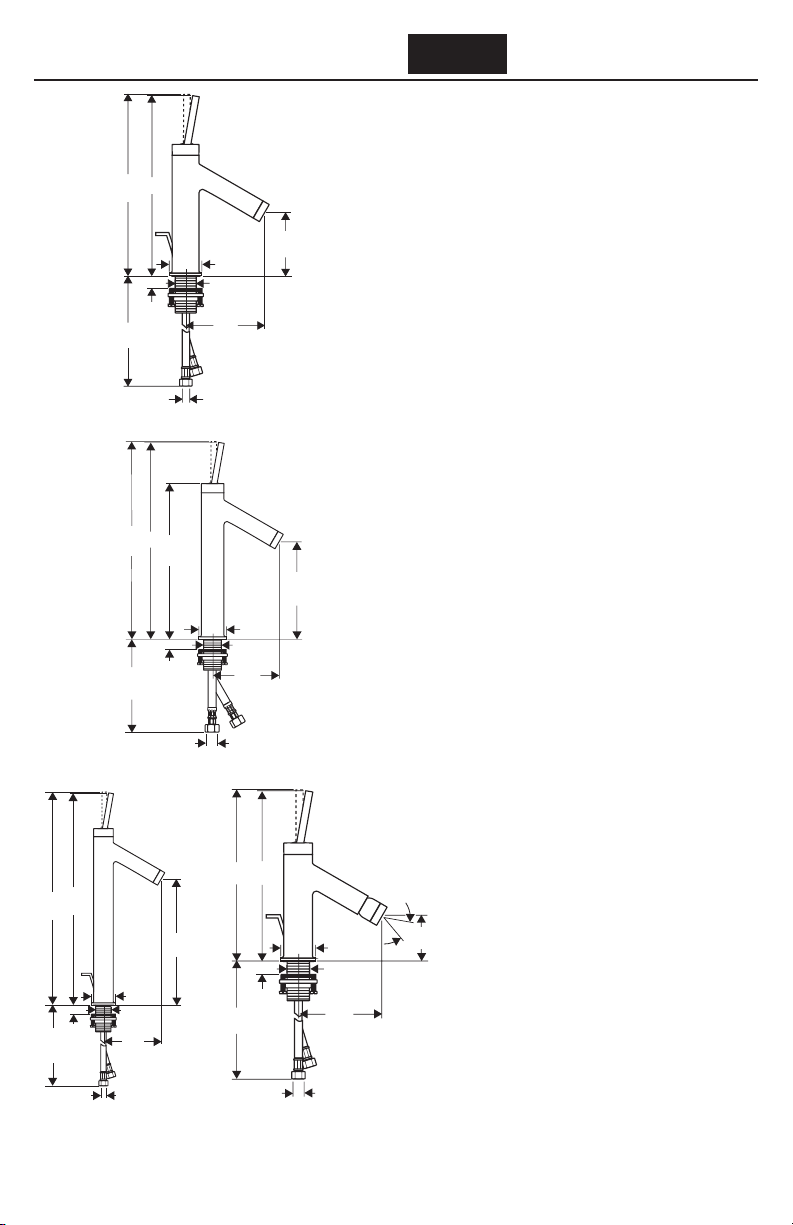

10111xx1
10211xx1
10121xx1
10129xx1
10123xx1
10⅛"
10"
1¾"
1¼"
13¾"
max1⅜"
4⅜"
3½"
⅜"
16¼"
16⅛"
22¾"
max 1⅜"
1¾"
4⅜"
9⅞"
⅜"
1¼"
8⅞"
8¾"
1¾"
2⅜"
1¼"
max 1⅜"
4⅜"
13¾"
⅜"
±
2
0
°
13⅛"
13"
10¼"
6½"
max. 1⅜"
1¾"
1¼"
4⅜"
27¾"
⅜

3
Français Español
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale - baignoire 1.5 GPM
Capacité nominale - bidet 2.2 GPM
Dimension du trou dans la surface 1⅜ po
de montage
Profondeur maximale de la surface 1⅜ po
de montage
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120� - 140� F*
agua caliente
Temperatura del agua caliente max. 176�F*
Caudal máximo - bañera 1.5 GPM
Caudal máximo - bidé 2.2 GPM
Tamaño del orificio en la superficie 1⅜"
de montaje
Profundidad máxima de la 1⅜"
superficie de montaje
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
*Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
À prendre en considération
pour l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
Consideraciones para la
instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.

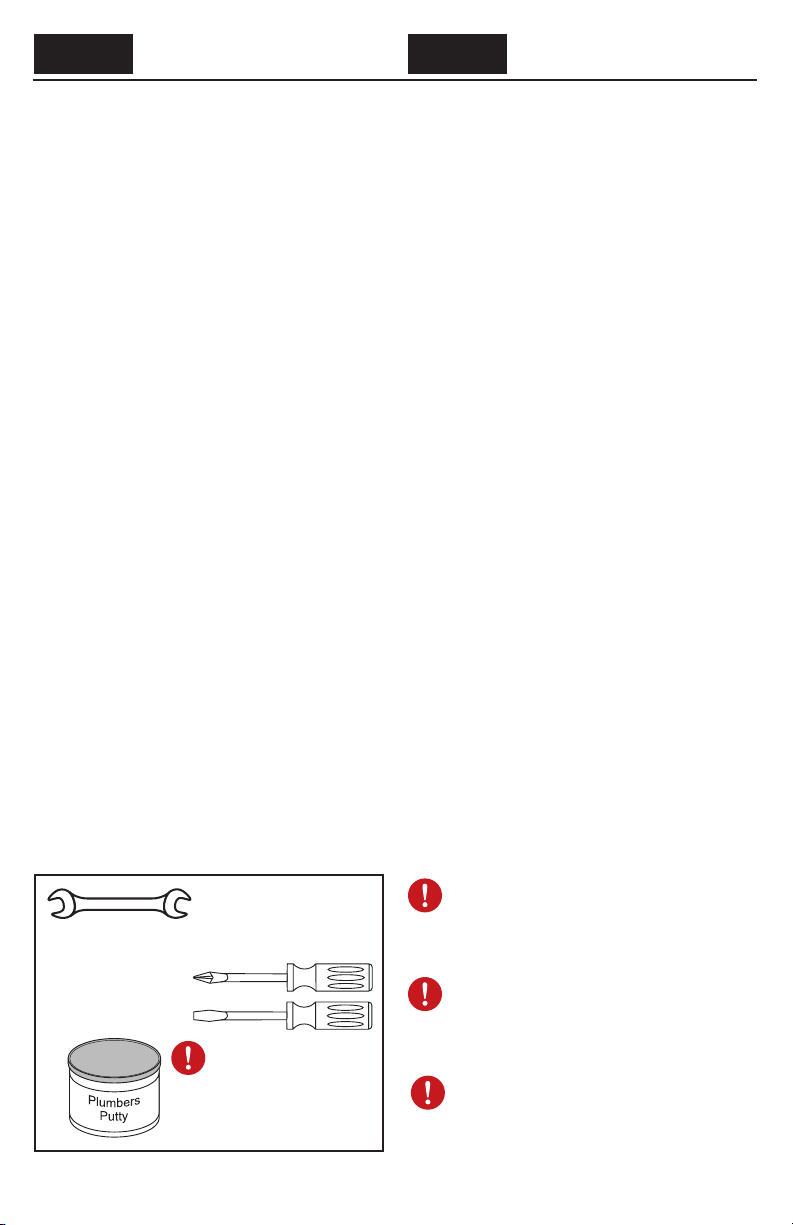

Tools Required / Outiles Utiles
/ Herramientas Útiles
9 mm
16 mm
Petroleum-based plumbers putty can damage
the surface of some sinks. Please consult the
manufacturer of the sink regarding compat-
ible sealants.
Le mastic de pétrole-basé peut endommager
la surface de quelque baignoires. S'il vous
plaît consulter le fabricant du baignoire
quant aux enduits d'étanchéité acceptables.
Masilla de petróleo-basó puede dañar la
superficie de algún bañeras. Consulte por
favor al fabricante del bañera con respecto
a selladores aceptables.

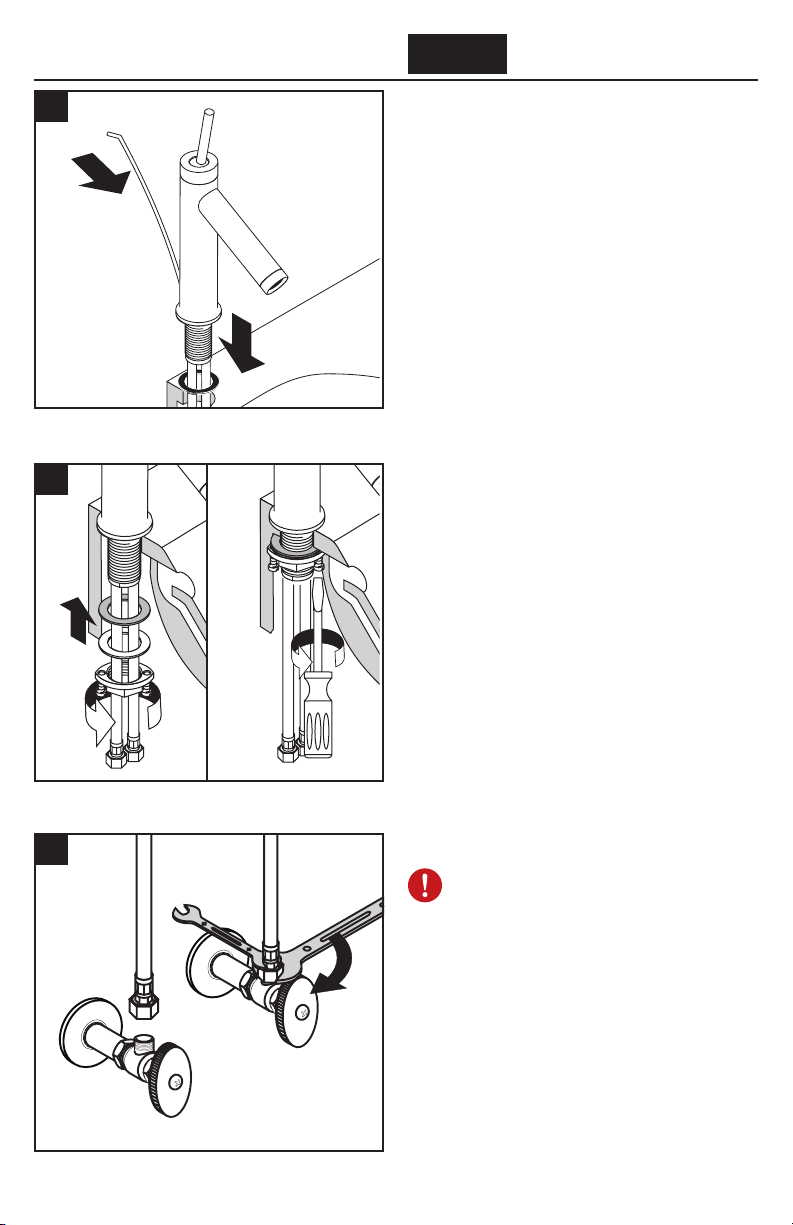

Connect the supply lines to the stops.
Use two wrenches.
Do not allow the hoses to twist.
Install the pop-up drain (not included with
10129xx1 or 10123xx1).
Installation
Install the pull rod (not included with 10129xx1 or
10123xx1).
Place the faucet with black sealing ring on top of
the mounting surface.
Install the friction washer, metal washer, and
mounting nut.
Tighten the mounting nut.
Tighten the tensioning screws.
2
3
1
9 mm 16 mm
4
English

Installation
Installez la tirette (n’est pas incluse avec le
modèle 10129xx1 ou 10123xx1).
Placez le robinet et l’anneau d’étanchéité sur la
surface de montage.
Connectez les tuyaux d’arrivée sur les butées
d’arrêt.
Utilisez deux clés, tel
qu’illustré.
Assurez-vous que les tuyaux
ne s’entortillent pas.
Installez l’obturateur à clapet (n’est pas incluse
avec le modèle 10129xx1 ou 10123xx1).
Instalación
Instale el tirador (no incluido con 10129xx1 o
10123xx1).
Coloque el grifo y el aro de sellado sobre la
superficie de montaje.
Conecte las mangueras de suministro sobre los
topes.
Use las dos llaves fijas como se
ilustra.
No permita las mangueras se
retuerzan.
Instale el drenaje (no incluido con 10129xx1 o
10123xx1).
Installez la rondelle en fibre, la rondelle métal-
lique et l’écrou de montage.
Serrez l’écrou de montage.
Serrez les vis de pression.
Instale la arandela de fibra, la arandela metálica
y la tuerca de montaje (1).
Apriete la tuerca de montaje.
Apriete los tornillos tensores.
5
Français Español

6
Installation / Installation / Instalación
Petroleum-based plumbers
putty can damage the surface
of some sinks. Please consult
the manufacturer of the sink regard-
ing compatible sealants.
Le mastic de pétrole-basé
peut endommager la surface
de quelque baignoires. S'il
vous plaît consulter le fabricant
du baignoire quant aux enduits
d'étanchéité acceptables.
Masilla de petróleo-basó
puede dañar la superficie de
algún bañeras. Consulte por
favor al fabricante del bañera con
respecto a selladores aceptables.
1 2
3 4
5 6

7
Replacement Parts / Pièces détachées / Repuestos
xx = Colors / Couleurs / Acabados
00 = Chrome
82 = Brushed Nickel
97155xx0
10092xx0
97157000
96339000
95379xx0
13961000
18" 96321001
35" 96316001
96050xx0
94005xx0
97158xx0
88509xx0
98147000
26x2
98147000
26x2
95289000

8
User Instructions / Instructions de service / Manejo
on
ouvert
abierto
off
fermé
cerrar

9
Cleaning Recommendation for Hansgrohe Products
Conseil de nettoyage pour les produits Hansgrohe
De nos jours le sanitaire moderne, la robinetterie et les douchettes se composent de matériaux très différents pour
satisfaire à la demande concernant le design et la fonctionnalité. Pour éviter les détériorations et les réclamations,
aussi bien pour l’utilisation que pour le nettoyage prochain, certains critères seront à prendre en considération.
A prendre en considération lors de l’entretien de la robinetterie et de douchettes:
• On doit seulement utiliser les produits de nettoyage qui sont formellement prévus pour ce domaine.
• Aucun contact avec l’application de nettoyants contenant de l’acide chlorhydrique, de l’acide formique ou de
l’acide acétique qui peuvent causer de considérables détériorations.
• Les nettoyants à base d’acide phosphorique, aussi, ne sont pas à utiliser sans réserves.
• Le mélange de nettoyants en général n’est pas autorisé.
• L’utilisation de produits de nettoyage récurants et des ustensiles comme des frottoirs, des éponges à récurer et
des torchons microfibres est exclue.
• Les conseils d’entretien des producteurs de nettoyants sont à suivre obligatoirement.
• Le nettoyage est à faire correspondre avec le dosage, le temps d’action, spécifique à l’objet et à la nécessité.
• Le dépôt de calcaire est évité par un nettoyage régulier.
Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the
needs of the market with regard to design and functionality. To avoid damage to the product, it is necessary to take
proper care of it.
For best results:
• Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when
needed.
• Select a cleaning agent specifically intended for the type of product.
• Do not use these types of cleaners as they will cause damage to your Hansgrohe product:
 Any cleaning agent containing hydrochloric acid, formic acid, lye, or acetic acid.
 Abrasive cleaning powders, pads, or brushes.
 Steam cleaners.
 “No rinse” cleaning agents.
• Always follow the instructions provided by the manufacturer of the cleaning agent.
• Do not mix cleaning agents, unless directed by the manufacturer.
• Do not spray cleaners directly onto the product as drops could enter openings and gaps and cause damage.
When using spray cleaners, spray the cleaner onto a soft cloth or sponge.
• Always rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after
cleaning.
Important
• Residue from soaps and shampoos can cause damage. Rinse the product with clean water after each use.
• Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any
overspray from the Hansgrohe product.
• Damage to the product caused by improper care or the use of improper cleaning agents is
not covered by the warranty.
• If a component of the product is damaged, replace it, as there is risk of injury.

10
Recomendación de limpieza para los productos de Hansgrohe
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos
para satisfacer las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños y reclamaciones
hay que tener en cuenta ciertos aspectos tanto en el uso como en su limpieza.
Para el cuidado de las griferías y las duchas en principio hay que seguir lo siguiente:
• Usar sólo detergentes previstos específicamente para este campo de aplicación.
• No aplicar detergentes que contengan ácido clorhídrico, fórmico o acético porque pueden causar daños
importantes.
• Detergentes que contienen ácido fosfórico tampoco pueden ser aplicados ilimitadamente. Por regla general no
se deben mezclar detergentes.
• Tampoco se deben utilizar utensilios abrasivos, como son polvos abrasivos, esponjas o paños de microfibra.
• Se tienen que seguir siempre las sugerencias de empleo de los fabricantes de los detergentes.
• La limpieza tiene que ser realizada según la dosificación y el tiempo de actuación, en función del objeto y
ajustada a las necesidades específicas del mismo.
• Gracias a una limpieza periódica se pueden evitar los depósitos de cal.
• No conviene rociar el detergente en ningún caso sobre la grifería sino sobre los textiles y ejecutar la limpieza
así, porque el líquido puede entrar en aperturas o hendiduras de la grifería y causar daños.
• Después de la limpieza hay que aclarar con suficiente agua para eliminar completamente el resto de
detergente.
• La utilización de limpiadores a vapor no está permitida, las altas temperaturas pueden dañar los productos.
Indicaciones importantes
• Los residuos de productos de aseo como jabón líquido, champús y gel de ducha pueden dañar también los
materiales.
• Por lo que también se deberá prestar atención a lo siguiente: aclarar con abundante agua después del uso.
• Con materiales ya dañados la acción de detergents incrementará el desgaste de estos.
• Los componentes con superficies dañadas deberán cambiarse, en otro caso se corre el
peligro de lesionarse.
• Los daños que resulten de un uso inadecuado no están incluidos en nuestra garantía.
• Pour le nettoyage avec produit vaporisé liquide, en aucun cas sur la robinetterie, mais au contraire aspergé sur
le chiffon (torchon, éponge) et effectuer comme cela le nettoyage, car les aérosols peuvent pénétrer dans les
ouvertures et fentes de la robinetterie et peuvent provoquer des détériorations.
• Après le nettoyage rincez avec suffisamment d’eau claire pour éliminer les restes de produits attachés.
• L’utilisation d’appareil de nettoyage à vapeur n’est pas autorisée, car les températures importantes peuvent
détériorer les produits.
Indications importantes
• Les produits pour le corps comme les savons liquides, les shampooings ou les gels de douche peuvent causer
des détériorations.
• Ici aussi on doit: Après l’utilisation rincer soigneusement les restes avec de l’eau.
Conseil de nettoyage
• Les deteriorations imputables à un mauvais entretien ne peuvent être pris en considération
par notre garantie.
• Par l’action d’un nettoyant sur les revêtements déjà endommagé il se produit une aggravation des dégâts.

11
Limited Consumer Warranty
This product has been manufactured and tested to the highest quality standards by Hansgrohe, Inc. (“Hansgrohe”).
This warranty is limited to Hansgrohe products that are purchased by a consumer in the United States or Canada after
March 1, 1996, and installed in either in the United States or in Canada.
WHO IS COVERED BY THE WARRANTY
This warranty extends to the original purchaser only. This warranty is non-transferable.
WHAT IS COVERED BY THE WARRANTY
The warranty covers only your Hansgrohe manufactured product. Hansgrohe warrants this product against defects in
material or workmanship as follows:
Hansgrohe will replace at no charge for parts only or, at its option, replace any product or part of the product that
proves defective because of improper workmanship and/or material, under normal installation, use, service and
maintenance. If Hansgrohe is unable to provide a replacement and repair is not practical or cannot be made in
timely fashion, Hansgrohe may elect to refund the purchase price in exchange for the return of the product.
LENGTH OF WARRANTY
Replacement or repaired parts of products will be covered for the term of this warranty, as stated in the following two
sentences. If you are a consumer who purchased the product for use primarily for personal, family or household purposes,
this warranty extends for as long as you own the product and the home in which the product is originally installed. If
you purchased the product for use primarily for any other purpose, including, without limitation, a commercial purpose,
this warranty extends only (i) for 1 year, with respect to Hansgrohe & Commercial products, and (ii) for 5 years, with
respect to Axor products.
THIS WARRANTY DOES NOT COVER, AND HANSGROHE WILL NOT PAY FOR:
A. Conditions, malfunctions or damage not resulting from defects in material or workmanship.
B. Conditions, malfunctions or damage resulting from (1) normal wear and tear, improper installation, improper
maintenance, misuse, abuse, negligence, accident or alteration; (2) the use of abrasive or caustic cleaning agents
or “no-rinse” cleaning products, or the use of the product in any manner contrary to the product instructions; or
(3) conditions in the home such as excessive water pressure or corrosion.
C.Labor and other expenses for disconnection, deinstallation, or return of the product for warranty service
(including but not limited to proper packaging and shipping costs), or for installation or reinstallation of the
product.
D. Accessories, connected materials and products, or related products not manufactured by Hansgrohe.
E. Any Hansgrohe or Axor product sold for display purposes.
F. Rubbed Bronze finish is subject to a 3-year limited warranty. Chrome and all PVD finishes are covered by the
limited lifetime warranty.
G. Hansgrohe Water Filtration System is subject to a 1-year limited warranty. Warranty does not include
replacement filters.
TO OBTAIN WARRANTY PARTS OR INFORMATION
Contact your Hansgrohe retailer, or contact Technical Service at:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455
In requesting warranty service, you will need to provide:
1. The sales receipt or other evidence of the date and place of purchase.
2. A description of the problem.
3. Delivery of the product or the defective part, postage prepaid and carefully packed and insured, to:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455

Hansgrohe, Inc. • 1490 Bluegrass Lakes Parkway • Alpharetta, GA 30004
Tel. [phone] • Fax [phone]
www.hansgrohe-usa.com
US - Installation Instructions • Part No. 90502209 • Revised 3/2013
When warranty service is completed, any repaired or replacement product or part will be returned to you postage
prepaid.
EXCLUSIONS AND LIMITATIONS
REPAIR OR REPLACEMENT (OR, IN LIMITED CIRCUMSTANCES, REFUND OF THE PURCHASE PRICE) AS
PROVIDED UNDER THIS WARRANTY IS THE EXCLUSIVE REMEDY OF THE PURCHASER. HANSGROHE
NEITHER ASSUMES NOR AUTHORIZES ANY PERSON TO CREATE FOR IT ANY OTHER OBLIGATION OR
LIABILITY IN CONNECTION WITH THIS PRODUCT. HANSGROHE SHALL NOT BE LIABLE TO PURCHASER
OR ANY OTHER PERSON FOR ANY INCIDENTAL, SPECIAL OR CONSEQUENTIAL DAMAGES, ARISING
OUT OF BREACH OF THIS WARRANTY OR ANY IMPLIED WARRANTY (INCLUDING BUT NOT LIMITED
TO ANY IMPLIED WARRANTY OF MERCHANTABILITY).
Some States do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation
or exclusion may not apply to you. This warranty gives you specific legal rights, and you may also have other rights
that vary from state to state.
TO THE EXTENT PERMITTED BY LAW, ANY IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS
FOR A PARTICULAR PURPOSE, ARE LIMITED TO THE DURATION OF THE EXPRESS WARRANTY.
Some states do not allow limitations on how long an implied warranty may last, so the above limitations may not apply
to you. You may be required by law to give us a reasonable opportunity to correct or cure any failure to comply before
you can bring any action in court against us under the Magnuson-Moss Warranty Act.
PRODUCT INSTRUCTIONS AND QUESTIONS
Upon purchase or prior to installation, please carefully inspect your Hansgrohe product for any damage or visible defect.
Prior to installing, always carefully study the enclosed instructions on the proper installation and the care and maintenance
of this product. If you have questions at any time about the use, installation or performance of your Hansgrohe product,
or this warranty, please write us or call us toll-free at 800-334-0455.
