Montageanleitung

2 3
Metropol
14615XXX
Sportive
32655000
Metris
31655XXX
Talis E
33655XXX
Talis S
32675000
Mondial
15615XXX
Focus S
31763000
Focus E
31761000

2 3
1.1
5
4.1
6
4.1
41.1
31.1
2
18
17
9
10
13
14
16
15
15.1
11
12
1.1
1
19
1.1
7
1.1
8

4 5

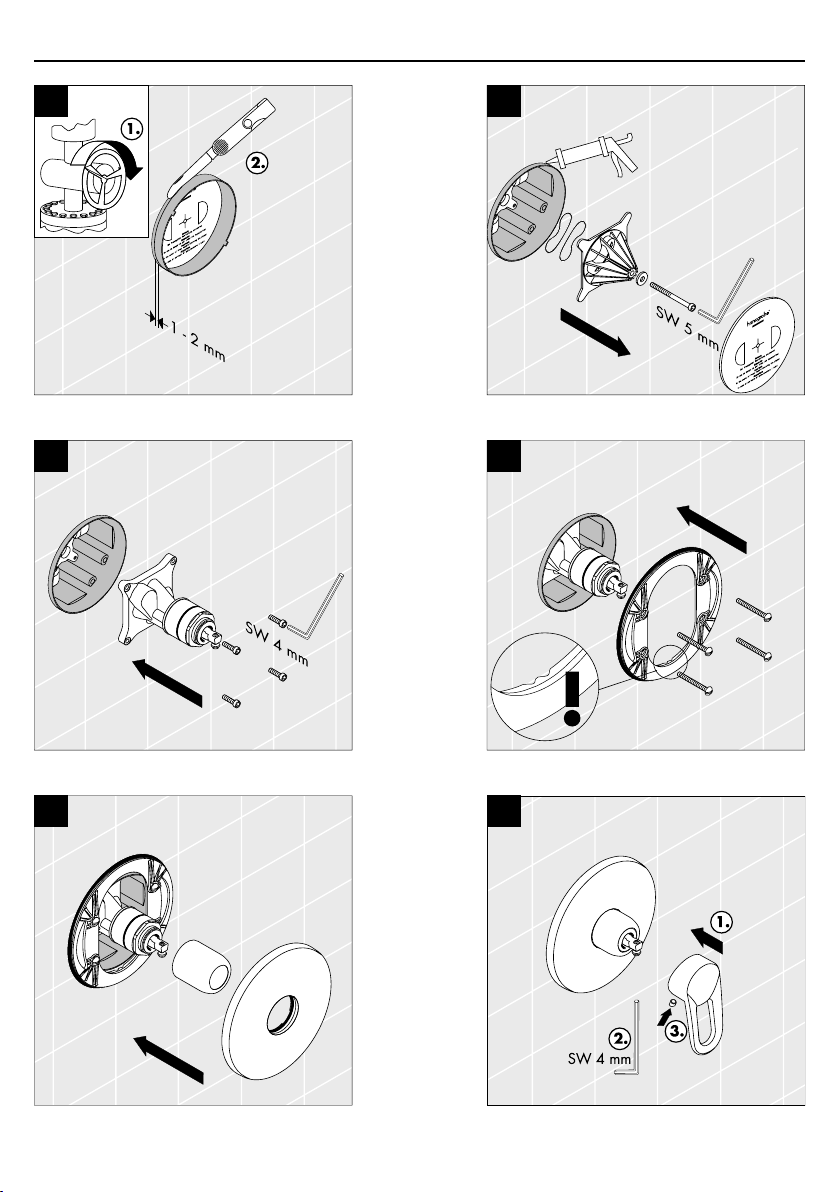

Montage / Assembly / Montaggio / Montaje / Montering / Montagem / Montaż
1 2
3 4
5 6

4 5
Achtung! Die Armatur muss nach den gültigen
Normen montiert, gespült und geprüft werden.
Bedienung
Durch Ziehen am Griff wird der Mischer geöffnet.
Schwenkung nach links = warmes Wasser,
nach rechts = kaltes Wasser.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Durchflussleistung bei 0,3 MPa: ca. 32 l/min
Prüfzeichen
14615XXX/15615XXX/
31655XXX/32655XXX/
33655XXX: PA-IX 9060/IA
14615XXX/15615XXX/
31655XXX/31761XXX/
31763XXX/32655XXX/
32675XXX/33655XXX: PA-IX 9710/IB
14615XXX/15615XXX/
31615XXX/31761XXX/
31763XXX/32655XXX/
32675XXX/33655XXX: DVGW NW-6506BP5615
14615XXX/15615XXX/
31655XXX/33655XXX: SVGW 0411-4903
Hansgrohe Einhandmischer können in Verbindung
mit hydraulisch und thermisch gesteuerten
Durchlauferhitzern eingesetzt werden, wenn der
Fließdruck mindestens 0,15 MPa beträgt.

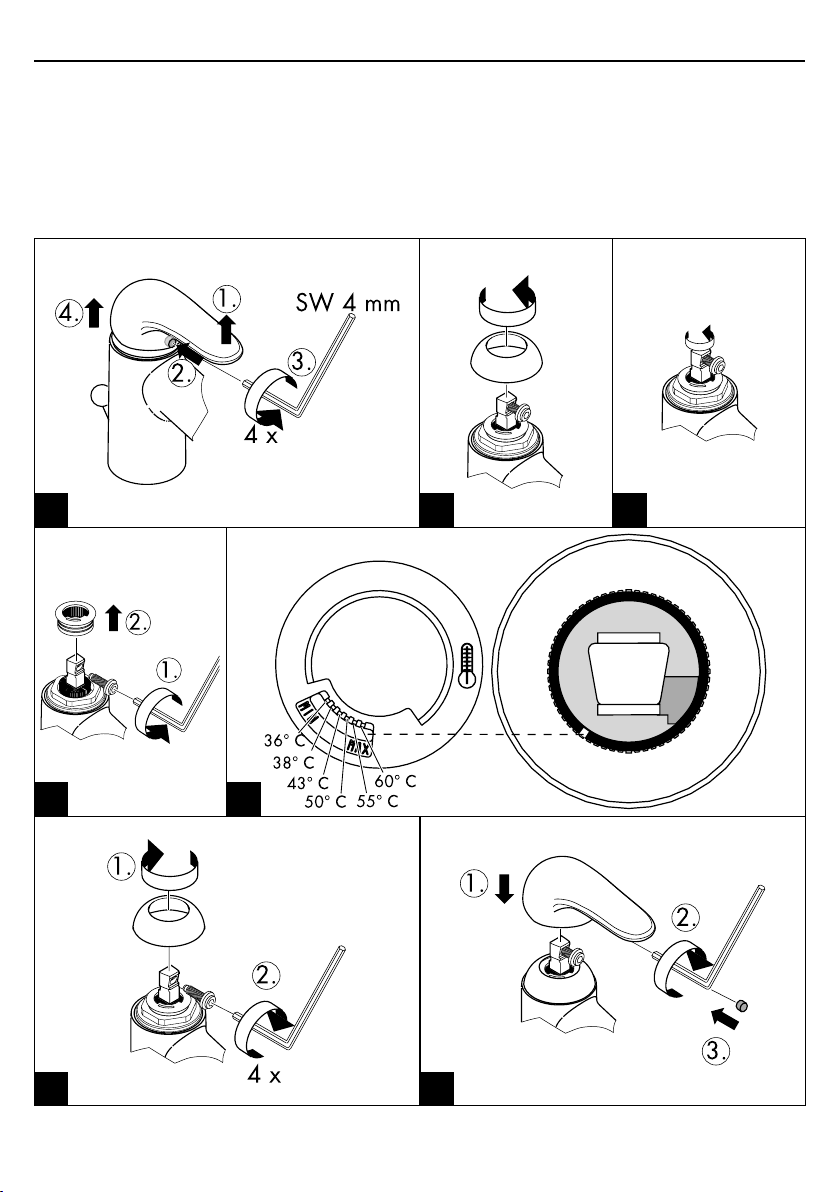

Einhandmischer mit Warmwasserbegrenzung,
Justierung siehe Seite 14.
In Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht notwendig.
Serviceteile (siehe Seite 3)
1 Griff Metropol 14092XXX
1.1 Griffstopfen 96338000
2 Griff Mondial 15092XXX
3 Griff Metris 31092000
4 Griff Sportive 32091000
4.1 Griffstopfen 94191000
5 Griff Talis S 32092000
6 Griff Talis E 33091000
7 Griff Focus S 31793000
8 Griff Focus E 31791000
9 Rosette 96452XXX
10 Kugelrosette 95010XXX
11 Trägerschrauben 96454000
12 Trägerrosette 96447000
13 Mutter 95007000
14 Sicherungsschraube 96059000
15 Dichtung 95008000
16 Schalldämpfer 94073000
17 Kartusche kpl. 92730000
18 Verlängerung 25 mm 13595000
19 Verlängerung 22 mm 13596XXX
XXX = Farbcodierung
000 chrom
090 chrom/gold
810 satinox®
880 edelmatt
Deutsch
Störung Ursache Abhilfe
Mischer schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Mischer tropft - Kartusche defekt, Ablagerungen - Kartusche austauschen
Umsteller funktioniert nicht - Zu geringer Wasserdruck
- Umsteller defekt - Wasserdruck erhöhen - Umsteller austauschen
zu niedere
Heißwassertemperatur
kein Kaltwasser
Durchlauferhitzer springt an, wenn
Kaltwasser angewählt wird
- Warmwasserbegrenzung falsch
eingestellt
- Kreuzfluß
- Warmwassserbegrenzung
einstellen
- Dichtung (15) austauschen,
O-Ring (15.1) austauschen

6 7
Français
Attention! La robinetterie doit être installée, rincée
et contrôlée conformément aux normes valables.
Instructions de service
En levant ou en baissant l'étrier de commande on
actionne l'ouverture ou la fermeture du mitigeur.
En tournant sur la droite = eau froide,
en tournant sur la gauche = eau chaude.
Informations techniques
Pression max. de service autorisée: 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
Température max. d'eau chaude: 80° C
Température recommandée: 65° C
Débit à 0,3 MPa: env. 32 l/min
Claasification accoustique et débit
14615XXX/15615XXX/
31655XXX/33655XXX: SVGW 0411-4903
Les mitigeurs monocommandes Hansgrohe
fonctionnent également en association à des
chauffe-eau à commande hydraulique ou thermique
à condition que la pression soit au minimum de
0,15 MPa.
Mitigeur avec limitation de la température: pour le
réglage voir page14.
Une limitation de la température n'est pas nécessaire
quand le mitigeur est alimenté par un chauffe-eau
instantané.
Pièces détachées (voir pages 3)
1 Etrier de commande Metropol 14092XXX
1.1 Cache vis 96338000
2 Etrier de commande Mondial 15092XXX
3 Etrier de commande Metris 31092000
4 Étrier de commande Sportive 32091000
4.1 Cache vis 94191000
5 Étrier de commande Talis S 32092000
6 Etrier de commande Talis E 33091000
7 Etrier de commande Focus S 31793000
8 Etrier de commande Focus E 31791000
9 Rosacebain / douche 96452XXX
10 Rosace 95010XXX
11 Vis du support 96454000
12 Support de rosace 96447000
13 Ecrou 95007000
10 Vis 96059000
14 Joint 95008000
15 Membrane anti bruit 94073000
16 Cartouche cpl. 92730000
18 Rallonge 25 mm 13595000
19 Rallonge 22 mm 13596XXX
XXX = Couleurs
000 chromé
090 chromé/or
810 satinox®
880 chromé mat
Disfonctionnement Cause Solution
Dureté de fonctionnement - Cartouche défectueuse,entartrée - Changer la cartouche
Le mitigeur goutte - Cartouche défectueuse, entartrée - Changer la cartouche
L’inverseur ne fonctionne pas - Pression d’alimentation
insuffisante
- Inverseur défectueux
- Augmenter la pression
d’alimentation
- Changer l’inverseur
Température d’eau chaude trop
basse, pas d´eau froide
Le chauffe eau instantanése met
en route quand on puise
de l’eau froide
- Limiteur de température mal
positionné
- Flux inversé
- Positionner le limiteur de
température
- Echanger le joint n° 15,
Echanger le joint torique
n° 15.1

6 7
English
Attention! The fitting must be installed, flushed and
tested after the valid norms.
Operation
The mixer is actuated by lifting the lever head.
Swivel to the left = hot water, swivel to the right =
cold water.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Rate of flow 0,3 MPa: approx. 32 l/min
Test certificate
14615XXX/15615XXX/
31655XXX/32655XXX/ WRAS
32675XXX/33655XXX: 0209009
Hansgrohe single lever mixers can be used together
with hydraulically and thermically controlled
continuous flow heaters if the flow pressure is at
least 0,15 MPa.
To adjust the hot water limiter on single lever mixers,
please see page 14.
No adjustment is necessary when using a continuous
flow water heater.
Spare parts (see page 3)
1 handle Metropol 14092XXX
1.1 screw cover 96338000
2 handle Mondial 15092XXX
3 handle Metris 31092000
4 handle Sportive 32091000
4.1 screw cover 94191000
5 handle Talis S 32092000
6 handle Talis E 33091000
7 handle Fcus S 31793000
8 handle Focus E 31791000
9 escutcheon 96452XXX
10 flange 95010XXX
11 fixing screw 96454000
12 sub plate 96447000
13 nut 95007000
14 locking screw 96059000
15 seal 95008000
16 noise reduction 94073000
17 cartridge cpl. 92730000
18 extension set 25 mm 13595000
19 extension set 22 mm 13596XXX
XXX = Colors
000 chrome plated
090 chrome plated/gold plated
810 satinox®
880 satin chrome
Fault Cause Remedy
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective
Sedimentation - Exchange cartridge
Diverter not operating - Water pressure to low
- Diverter defective - Increase water pressure - Exchange diverter
Hot water temperature too low
No cold water
Instantaneous water heater
starts up when cold water is
selected
- Hot water limiter incorrectly set
- Crossflow - Set hot water limiter - Exchange seal (15),
o-ring seal (15.1)

8 9
Italiano
Attenzione! La rubinetteria deve essere installata,
pulita e testata secondo le istruzioni riportate.
Uso
Il miscelatore si apre tirando la maniglia a forma
di staffa.
Rotazione verso sinistra = acqua calda,
rotazione verso destra = acqua fredda.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
Temperatura dell'acqua calda: max. 80° C
Temp. dell'acqua calda consigliata: 65° C
Portata in erogazione: 32 l/min 0,3 MPa
Segno di verifica
14615XXX/15615XXX/
31655XXX/33655XXX: SVGW 0411-4903
I miscelatori Hansgrohe possono venire usati con
caldaie a "bassa pressione" se la pressione del
flusso è almeno di 0,15 MPa.
Regolazione del limitatore di erogazione di acqua
calda dei miscelatori monocomando, vedere pagina
14. In combinazione con le caldaie istantanee, il
limitatore di erogazione di acqua calda non è
necessario.
Parti di ricambio (vedi pagg. 3)
1 Maniglia Metropol 14092XXX
1.1 Tappino 96338000
2 Maniglia Mondial 15092XXX
3 Maniglia Metris 31092000
4 Maniglia Sportive 32091000
4.1 Tappino 94191000
5 Maniglia Talis S 32092000
6 Maniglia Talis E 33091000
7 Maniglia Focus S 31793000
8 Maniglia Focus E 31791000
7 Copertura 96452XXX
8 Cappuccio 95010XXX
9 Vite portante 96454000
10 Copertura portante 96447000
11 Ghiera di fissaggio 95007000
12 Vite a perno 96059000
13 Guarnizione 95008000
14 Sorbente acustico 94073000
15 Cartuccia completa 92730000
16 Prolunga 25 mm 13595000
19 Prolunga 22 mm 13596XXX
XXX = Trattamento
000 cromato
090 cromato/oro
810 satinox®
880 satinato
Guasto Causa Soluzione possibile
Miscelatore duro - cartuccia difettosa, pieno di
calcare - sostituire la cartuccia
Miscelatore gocciola - cartuccia difettosa - sostituire la cartuccia
Deviatore non funziona - pressione d’acqua troppo
bassa
- deviatore difettoso
- alzare la pressione d’acqua
- sostituire il deviatore
Temperatura dell’acqua calda
troppo bassa, niente acqua
fredda, caldaia istantanea si
accende
quando si seleziona acqua
fredda
- limitazione dell’acqua calda
regolata male
- flusso incrociato
- regolare la limitazione
dell’acqua calda
- sostituire la guarnizone (15),
l'o-ring (15.1)

8 9
Español
Atención! El grifo tiene que ser instalado, probado
y testado, según las normas en vigor.
Manejo
El mezclador se abre levantando la manecilla.
Giro hacia la izquierda = agua caliente,
giro hacia la derecha = agua fría.
Datos técnicos
Presión en servicio: max .1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
Temperatura del agua caliente: max. 80° C
Temp. recomendada del
agua caliente: 65° C
Caudal máximo: 32 l/min 0,3 MPa
Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores instantáneos de agua que
sean manejados de manera hidráulica o térmica,
siempre que la presión del caudal ascienda a un
mínimo de 0,15 MPa.
Mezclador monomando con limitación del caudal
de agua caliente; ajuste ver pagina14.
En combianción con calentadores instantáneos no
es necesario una limitación del caudal de agua
caliente.
Repuestos (ver página 3)
1 Manecilla Metropol 14092XXX
1.1 Tapón 96338000
2 Manecilla Mondial 15092XXX
3 Manecilla Metris 31092000
4 Manecilla Sportive 32091000
4.1 Tapón 94191000
5 Manecilla Talis S 32092000
6 Manecilla Talis E 33091000
7 Manecilla Focus S 31793000
8 Manecilla Focus E 31791000
9 Embellecedor 96452XXX
10 Florón 95010XXX
11 Tornillo portador 96454000
12 Florón portador 96447000
13 Tuerca 95007000
14 Tornillo 96059000
15 Junta 95008000
16 Silenciador 94073000
17 Cartucho completo 92730000
18 Prolongación 25 mm 13595000
19 Prolongación 22 mm 13596XXX
XXX = Acabados
000 cromado
090 cromado/oro
810 satinox®
880 satinado
Fallo Causa Remedio
Manecilla va dura - cartucho calcificado / dañado - cambiar cartucho
Grifo pierde agua - cartucho calcificado / dañado - cambiar cartucho
Iversor no funciona - falta presión
- inversor defecto - aumentar presión - cambiar inversor
temperatura del agua
demasiado baja no hay agua
fría calentador se dispara al
abrir agua fría
- tope de agua caliente mal
puesto
- flujo cruzado
- ajustar tope
- cambiar juntas (15+15.1)

10 11
Nederlands
Let op! Leidingen doorspoelen volgens Norm. De
mengkraan vervolgens monteren en controleren.
Bediening
Door het bedienen van de beugelgreep wordt de
mengkraan geopend.
Naar links bewegen = warm water, naar rechts =
koud water.
Technische gegevens
Werkdruk: max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Doorstroomcapaciteit: 32 l/min 0,3 MPa
Keurmerk:
14615XXX/15615XXX/
31655XXX/32655XXX/ KIWA
33655XXX: K 6161
Hansgrohe ééngreepsmengkranen kunnen samen
met hydraulisch en thermisch gestuurde geisers
gebruikt worden indien de uitstroomdruk min. 0,15
MPa bedraagt.
Eéngreepsmengkranen met warmwaterbegrenzing,
instelling zie blz. 14.
In kombinatie met geisers is een warmwaterbegrenzing
niet noodzakelijk.
Service onderdelen (zie pag. 3)
1 Greep Metropol 14092XXX
1.1 Greepstopje 96338000
2 Greep Mondial 15092XXX
3 Greep Metris 31092000
4 Greep Sportive 32091000
4.1 Greepstopje 94191000
5 Greep Talis S 32092000
6 Greep Talis E 33091000
7 Greep Focus S 31793000
8 Greep Focus E 31791000
9 Rozet 96452XXX
10 Kogelrozet 95010XXX
11 Drager-schroef 96454000
12 Rozetdrager 96447000
13 Moer 95007000
14 Borgschroef 96059000
15 Dichting 95008000
16 Slagdemper 94073000
17 Kardoes kompl. 92730000
18 Verlengset 25 mm 13595000
19 Verlengset 22 mm 13596XXX
XXX = Kleuren
000 verchroomd
090 verchroomd/verguld
810 satinox®
880 mat
Probleem Oorzaak Opplossing
Bediening zwaar - kardoes defect of verkalkt - kardoes uitwisselen
Mengkraan lekt - kardoes defect of verkalkt - kardoes uitwisselen
Omstelling functionieert niet - Waterdruk te laag
- Omstelling defect - Waterdruk verhogen - Omstelling uitwisselen
Warmwater temperatuur te laag
Geen koud water
Doorstroomtoestel springt aan
wanneer koud water gekozen is
- Kruisstroom - Dichting (15) uitwisselen
- O-ring (15.1) uitwisselen
