Montageanleitung
adesso Talis C
33181000

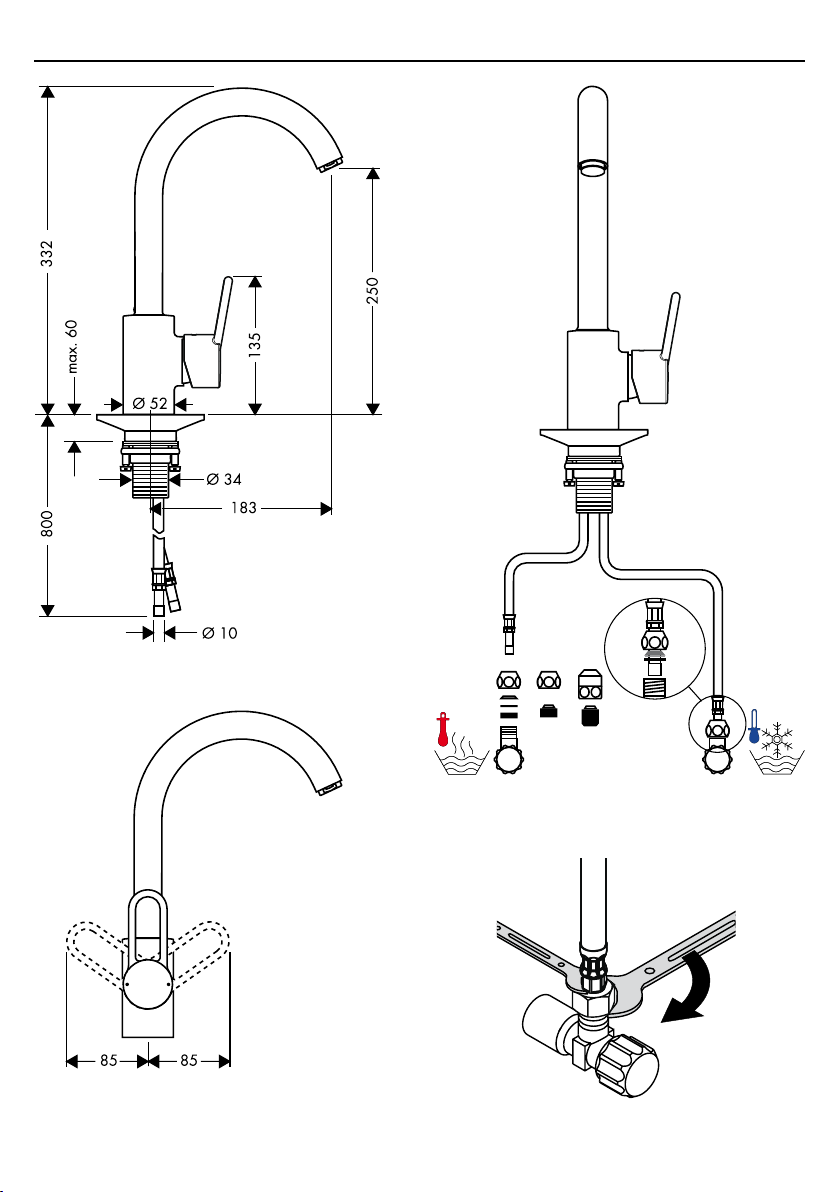

2
SW 19 mm
SW 10 mm

3
1
1.1
2
3
4
5
6
7
8
9
Montage Anschlussschlauch
Montage flexible de raccordement
Assembly connecting hoses
Montaggio flessibile
Montaje conexión flexible
Montage aansluitslangen
Montering tilslutingslangerne
Montagem tubo flexível
Montaż węża przyłączeniowego

4
Deutsch
Achtung! Die Armatur muss nach den gültigen
Normen montiert, gespült und geprüft werden.
Montage
Zulaufleitungen fachgerecht durchspülen.
Armatur mit Zwischenlage in Spültisch ein-
setzen.
Große Kunststoffplatte, Gleitscheibe,
Unterlagscheibe und Bundmutter über den
Gewindestutzen schieben und Bundmutter von
Hand andrehen. Falls nicht genügend Platz
vorhanden ist, kann die große Kunststoffplatte
weggelassen werden.
Schlitzschrauben festziehen.
Anschlussschläuche / Anschlussrohre an Eck-
ventile anschließen;
kalt rechts - warm links.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Bedienung
Durch Ziehen am Griff wird der Mischer geöffnet.
Schwenkung nach links = kaltes Wasser,
Schwenkung nach rechts = warmes Wasser.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Durchflussleistung bei 0,3 MPa: 13 l/min
Hansgrohe Einhandmischer können in Verbin-
dung mit hydraulisch und thermisch gesteuerten
Durchlauferhitzern eingesetzt werden wenn der
Fließdruck mindestens 0,15 MPa beträgt.
Einhandmischer mit Warmwasserbegrenzung,
Justierung siehe Seite 14.
In Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht notwendig.
1.
2.
3.
4.
5.
Serviceteile (siehe Seite 3)
Griff 38091000
1.1 Griffstopfen 96338000
Kappe 96468000
Mutter 96461000
Kartusche kpl. 92730000
Luftsprudler 13913000
Schaftbefestigung 95049000
Anschlussschlauch 900 mm 94082000
Auslauf kpl. 92830000
Dichtungsset 92646000
1.
2.
3.
4.
5.
6.
7.
8.
9.

5
Français
Attention: La robinetterie doit être installée,
rincée et contrôlée conformément aux normes
valables.
Montage
Purger les conduites d’alimentation.
Placer le mitigeur avec le joint caoutchouc sur
l’évier.
Placer dans l’ordre sur le mitigeur, sous l’évier:
la grande plaque de fixation, le joint fibre,
la rondelle et l’écrou de serrage. En cas de
manque de place, utiliser le joint fibre, la
rondelle et l’écrou de serrage. Serrer l’écrou
à la main.
Bloquer les vis.
Branchement impératif par robinet d’arrêt
et d’équerre ou par raccord avec bague
de serrage en laiton et joint d’étanchéïté;
L’eau chaude à gauche,l’eau froide à droite.
Il est conseillé d’équilibrer les pressions de l’eau
chaude et froide.
Instructions de service
En levant ou en baissant l‘étrier de commande on
actionne l‘ouverture ou la fermeture du mitigeur.
Tournant sur la droite = eau chaude,
tournant sur la gauge = eau froide.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temp. maximum d’eau chaude: 80° C
Température recommandée: 65° C
Débit à 0,3 MPa: 13 l/min
Les mitigeurs monocommandes Hansgrohe fonc-
tionnent également en association à des chauffe-
eau à commande hydraulique ou thermique à
condition que la pression soit au minimum de
0,15 MPa.
Mitigeur avec limitation de la température: pour le
réglrage voir page 14.
Une limitation de la température n’est pas néces-
saire quand le mitigeur est alimenté par un
chauffe-eau instantané.
1.
2.
3.
4.
5.
Pièces détachées (voir pages 3)
étrier de commande 38091000
1.1 cache vis 96338000
rosace 96468000
écrou 96461000
cartouche cpl. 92730000
aérateur cpl. 13913000
fixation cpl. 95049000
flexible d’alimentation 900 mm 94082000
bec cpl. 92830000
joint plat 92646000
1.
2.
3.
4.
5.
6.
7.
8.
9.

6
English
Important! The fitting must be installed, flushed
and tested after the valid norms.
Assembly
Flush through the supply pipes.
Place the mixer including the sealing washer in
position on the sink.
Slip the plastic washer, the slide washer, the
metall washer and collar nut over the hose
and threaded base and tighten the collar nut
by hand. If there is not enough space, please
use only the slide washer and the metall with-
out the plastic washer.
Tighten screws.
Connect the connecting hose / supply pipes
to the angle valves;
cold right - hot left.
Large differences in pressure between the hot and
cold water supply should be balanced.
Operation
The mixer is activated by pulling the lever handle.
Turning to the left = cooler water,
turning to the right = warmer water.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0.1 - 0.5 MPa
Test pressure: 1.6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Rate of flow by 0.3 MPa: 13 l/min
Hansgrohe single lever mixers can be used togeth-
er with hydraulically and thermically controlled
continuous flow heaters if the flow pressure is at
least 0.15 MPa.
To adjust the hot water limiter on single lever mix-
ers, please see page 14.
No adjustment is necessary when using a continu-
ous flow water heater.
1.
2.
3.
4.
5.
Spare parts (see page 3)
llever head 38091000
1.1 screw cover 96338000
flange 96468000
nut 96461000
cartridge cpl. 92730000
aerator cpl. 13913000
fixation cpl. 95049000
connection hose 900 mm 94082000
spout cpl. 92830000
sealing set 92646000
1.
2.
3.
4.
5.
6.
7.
8.
9.

7
Italiano
Attenzione: La rubinetteria deve essere installa-
ta, pulita e testata secondo le istruzioni riportate!
Montaggio
Lavare bene le tubazioni di alimentazione.
Inserire il rubinetto con spessore ne lavabo.
Inserire la placca sotto lavello in plasticam,
l’anello di protezione e la placca sotto lavello
ed avvitare a mano la ghiera di fissagio sul
corpo filettato del miscelatore.Se non si ha
abbastanza spazio é necessario usare l’anello
di protezione e la placca sotto lavello.
Avvitare bene le viti con intaglio.
Connettere i tubi flessibili / dadi coni-
ci ai rubinetti a squadra sotto lavabo
fredda destra - calda sinistra.
Attenzione!
Compensare le differenze di pressione tra i colle-
gamenti dell’acqua fredda e dell’acqua calda.
Procedura
Il miscelatore si apre tirando la maniglia a forma
di staffa.
Girando a sinistra = acqua fredda.
Girando a destra = acqua calda.
Dati tecnici
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80° C
Temp. dell’acqua calda consigliata:65° C
Potenza di erogazione: 13 l/min 0,3 MPa
I miscelatori Hansgrohe possono venire usati con
caldaie a “bassa pressione” se la pressione di
flusso è almeno di 0,15 MPa.
Regolazione del limitatore di erogazione di acqua
calde dei miscelatori monocomando, vedere pagi-
na 14. In combinazione con le caldaie istantanee,
il limitatore di erogazione di acqua calda non è
necessario.
1.
2.
3.
4.
5.
Parti di ricambio (vedi pagg. 3)
maniglia 38091000
1.1 tappino 96338000
cappuccio 96468000
dado 96461000
cartuccia compl. 92730000
rompigetto 13913000
set di fissaggio 95049000
raccordo flessibile 900 mm 94082000
bocca erogazione 92830000
set di guarnizioni 92646000
1.
2.
3.
4.
5.
6.
7.
8.
9.

8
¡ATENCION! El grifo tiene que ser instalado, pro-
bado y testado, según las normas en vigor.
Montaje
Purgar las tuberías de afluencia.
Colocar la grifería en el fregadero junto con el
elemento intermedio de goma. Subir arandela
grande, la junta, arandela peguena y la tuer-
ca y enroscarla manualmente.
Si hubiera poco espacio, colocar la junta,
arandela peguena y la tuerca y enroscarla
manualmente.
Fijar los tornillos.
Conectar los tubos de conexión;
a la derecha frio - a la izquierda caliente.
Grandes diferencias de presión entre los empalmes
de agua fría y agua caliente deben equilibrarse.
Manejo
El mezclador se abre levantando la manecilla.
Giro hacia la izquierda = agua fría,
giro hacia la derecha = agua caliente.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80° C
Temp. recomendada del
agua caliente: 65° C
Caudal máximo: 13 l/min 0,3 MPa
Los mezcladores Hansgrohe pueden ser utilizado
junto con calentadores continuos de agua que
sean manejados de manera hidráulica o térmica,
siempre que la presión del caudal ascienda a un
mínimo de 0,15 MPa.
Mezclador monomando con limitación del caudal
de agua caliente; ajuste ver pagina 14.
En combianción con calentadores instantáneos no
es necesario una limitación del caudal de agua
caliente.
1.
2.
3.
4.
5.
Español
Repuestos (ver página 3)
Mando 38091000
1.1 Tapón 96338000
Florón 96468000
Tuerca 96461000
Cartucho 92730000
Aireador completo 13913000
Set de fijación completo 95049000
Tubo de conexión
flexible 900 mm 94082000
Caño completo 92830000
Set de juntas 92646000
1.
2.
3.
4.
5.
6.
7.
8.
9.

9
Nederlands
Attentie! Leidingen doorspoelen volgens Norm.
De mengkraan vervolgens monteren en controle-
ren.
Montage
Toevoerleidingen vakkundig doorspoelen.
Kraan met afdichtingsring in de gootsteen
monteren.
Kunststof plaat, fiberring, onderlegring wartel
over het schroefdraad en slang schuiven en de
wartel handvast aandraaien. Bij weinig ruimte
fiberring en onderlegring gebruiken.
Beide schroeven aandraaien.
Aansluitslangenaanhoekstopkranenaansluiten.
Links = warm water, rechts = koud water.
Grote drukverschillen tussen de koud- en warm
wateraansluitingen dienen vermeden te worden.
Bediening
Door het bedienen van de beugelgreep wordt de
mengkraan geopend.
Naar links bewegen = koud water,
naar rechts = warm water.
Technische gegevens
Werkdruk: max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Doorstroomcapaciteit: 13 l/min 0,3 MPa
Hansgrohe ééngreepsmengkranen kunnen samen
met hydraulisch en thermisch gestuurde geisers
gebruikt worden indien de uitstroomdruk min.
0,15 MPa bedraagt.
Eéngreepsmengkranen met warmwaterbegren-
zing, instelling zie blz. 14.
In kombinatie met geisers is een warmwaterbe-
grenzing niet noodzakelijk.
1.
2.
3.
4.
5.
Service onderdelen (zie blz. 3)
Greep 38091000
1.1 Greepstopje 96338000
Afdekkap 96468000
Moer 96461000
Kardoes kompl. 92730000
Perlator kompl. 13913000
Schachtbevestigingsset kompl. 95049000
Aansluitslang 900 mm 94082000
Uitloop kompl. 92830000
Dichtingsset 92646000
1.
2.
3.
4.
5.
6.
7.
8.
9.

10
Dansk
Advarsel! Ifølge gældende regler, skal armaturet
monteres, skylles igennem og afprøves.
Montering
Skyl tilførselsledningerne grundigt.
Montér armaturet i servanten med mellemlags-
skive.
Den store underlagsskive, fiberskive og den
underlagsskive samt monteringsmøtrik fast-
spændes med hånden på gevindstutsen. Hvis
der ikke er plads nok, anvendes fiberskive og
den underlagsskive.
Stram skruerne.
Tilslut slanger/kobberrør på hjørneventilerne:
Koldt til højre - varmt til venstre.
Stor trykforskel mellem koldt og varmt vand bør
udjævnes.
Brugsanvisning
Ved at løfte grebbet åbnes for vandet.
Drejing til venstre = koldt vand,
drejing til højre = varmt vand.
Tekniske Data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemp.: 65° C
Gennemstrømnigskapacitet: 13 l/min 0,3 MPa
Hansgrohe et-grebsarmaturer kan anvendes i for-
bindelse med hydraulisk- og termiskstyrede gen-
nemstrømningsvandvarmere ved et vandtryk på
0,15 MPa.
Et-grebsarmaturer med varmtvandsbegrænsning,
justering se side 14.
I forbindelse med gennemstrømningsvandvarmer
er en varmtvandsbegrænsning ikke nødvendig.
1.
2.
3.
4.
5.
Reservedele (se s. 3)
Greb 38091000
1.1 Dækknap til greb 96338000
Dækskive 96468000
Møtrik 96461000
Indmad 92730000
Perlator kpl. 13913000
Festedel 95049000
Tilslutningsslange 900 mm 94082000
Udløb kpl. 92830000
O-ring sæt 92646000
1.
2.
3.
4.
5.
6.
7.
8.
9.

11
Português
Atenção! A misturadora deve ser instalada,
purgada e testada de acordo com as normas em
vigor.
Montagem
Purgar bem as tubagens de alimentação de
água.
Coloque a misturadora com o vedante, em
posição, no lavaloiçã.
Enfie o vedante grande, pelo menos o vedante
pequeno e a porca também sobre o tubo flexí-
vel e a base roscada e aperte a porca à mão
(se não houver espaço, pelo menos o vedante
pequeno).
Apertar os parafusos de fixação.
Ligar os tubos de alimentação da misturadora
às torneiras de esquadria.
Fria à direita - quente à esquerda.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Funcionamento
Levantar o manípulo para abrir a água.
Rodando para a esquerda = água fria.
Rodando para a direita = água quente.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de funcionamento
recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80° C
Temp. água quente recomendada: 65° C
Caudal: 13 l/min 0,3 MPa
As misturadoras monocomando Hansgrohe podem
ser utilizadas com esquentadores (de
controlo térmico ou hidráulico) desde que a pres-
são de utilização seja, no minimo, de 0,15 MPa.
Misturadora momocomando equipada com limita-
dor de temperatura (vide pàg.14).
Não se aplica quando são utilizados esquentado-
res instantâneos.
1.
2.
3.
4.
5.
Peças de substituição (ver página 3)
Manípulo 38091000
1.1 Tampão 96338000
Espelho 96468000
Porca 96461000
Cartucho (completa) 92730000
Emulsor 13913000
Porca de fixação 95049000
Tubo flexível 900 mm 94082000
Bica (completa) 92830000
Junta 91646000
1.
2.
3.
4.
5.
6.
7.
8.
9.

12
Uwaga! Armatura musi być zamontowa-
na, przepłukana i wypróbowana według
obowiązujących norm.
Montaż
Przepłukać instalację.
Armaturę wraz z uszczelką umieścić na zle-
wozmywaku.
Podkładkę wzmacniającą z tworzywa sztuc-
znego, podkładkę poślizgową i metalową
nałożyć na gwint i dokręcić ręcznie nakrętką.
Jeżeli nie dysponujemy wystarczającą ilością
miejsca, podkładkę wzmacniającą należy
usunąć.
Dokręcić śruby mocujące.
Podłączyć węże przy zaworze kątowym;
zimna woda na prawo – ciepła woda na
lewo.
W przypadku znacznej różnicy ciśnienia w
przyłączach wody zimnej i gorącej, należy
doprowadzić do jego wyrównania.
Obsługa
Odchylenie uchwytu powoduje otwarcie miesza-
cza.
Obrót uchwytu w lewo = woda zimniejsza.
Obrót uchwytu w prawo = woda cieplejsza.
Dane techniczne
Ciśnienie: max. 1 MPa
Ciśnienie zalecane: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Maksymalna temp. wody gorącej: 80° C
Zalecana temp. wody gorącej: 65° C
Wydajność przepływu 0,3 MPa: 13 l/min
Ograniczenie ciepłej wody: dostępne w opcji.
Jednouchwytowy mieszacz Hansgrohe może być
stosowany w połączeniu z hydraulicznie i termic-
znie wyregulowanym przepływowym podgrze-
waczem wody, pod warunkiem, że minimalne
ciśnienie wynosi 0.15 MPa.
Mieszacze jednouchwytowe opis regulacji strona
14.
W połączeniu z podgrzewaczami wody ogranic-
znik przepływu wody nie jest konieczny.
1.
2.
3.
4.
5.
Polski
Części serwisowe (patrz strona 3)
Pokrętło 38091000
1.1. Uchwyt 96338000
Osłona 96468000
Nakrętka 96461000
Wkład mieszacza 92730000
Perlator 13913000
Mocoanie 95049000
Wąż przyłączeniowy 900 mm 94082000
Wylewka kpl. 92830000
Zestaw uszczelek 92646000
1.
2.
3.
4.
5.
6.
7.
8.
9.

13
21 3
4 5
6 7
Warmwasserbegrenzung: Warmwassertemperatur 60°C, Kaltwassertemperatur 10°C, Fließdruck 0,3 MPa.
Limiteur d'eau chaude: Température d'eau chaude 60°C, Température d'eau froide 10°C, Pression dynamique 0,3 MPa.
Hot water limiter: hot water temperature 60°C, cold water temperature 10°C, flow rate 0,3 MPa.
Limitatore di acqua calda: temperatura dell’acqua calda 60°C, temperatura dell’acqua fredda 10°C, pressione 0,3 MPa.
Limitación del agua caliente: temperature del agua caliente 60°C, temperatura del agua fria 10°C, presión dinámica 0,3 MPa.
Warmwaterbegrenzing: Warmwatertemperatuur 60°C, Koudwatertemperatuur 10°C, stroomdruk 0,3 MPa.
Varmtvandsbegrænsning: Varmtvandstemperatur 60o C, koldtvandstemperatur 10o C, vandtryk 0,3 MPa.
Ograniczenie ciepłej wody: temperatura ciepłej wody 60°C, temperatura zimnej wody 10°C, ciœnienie 0,3 MPa

14
Reinigung/Nettoyage/Cleaning/Pulitura/Reinigen/Limpiar/Rengøring/Limpeza/
Czyszczenie
Mit Rubit®, der manuellen Reinigungsfunktion kön-
nen die Strahlformer durch einfaches rubbeln vom
Kalk befreit werden.
La pomme de douche est équipée de Rubit®, le sys-
tème anticalcaire manuel. Les dépôts de calcaire
s‘enlèvent en frottant avec un doigt ou avec une
éponge sur les ouvertures de jets élastiques.
The Rubit®cleaning function only needs a small
manual rub over to remove the lime scale from the
spray channels.
Con Rubit®, la funzione anticalcare manuale, i dif-
fusori del getto possone essere liberati da calcare
con un semplice strofinamento.
Rubit®, la función de limpieza manual, permite
quitar la cal simplemente frotando los ejectores.
Met Rubit®, de handmatige reinigingsfunktie, kun-
nen de straalopeningen door het met de hand
wegwrijven van kalk, gereinigd worden.
Med Rubit®, den manuelle rengøringsfunktion kan
strålekanalerne let renses for kalk - der skal blot
gnubbes!
O sistema de limpeza Rubit®requer apenas uma
ligeira passagem com a mão para remover os
depósitos de calcário do emulsor.
Funkcja Rubit® wymaga jedynie delikatnego
potarcia dłonią, aby usunąć ewentualne osady
kamienia wapiennego.

15

16 Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
12/2006 9.05434.03
