Hans Grohe Pressure Balance Showerpipe 04530 0 Series Instruction Manual

Pressure Balance
Showerpipe
04530xx0
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate - showerhead 2.0 GPM max.
Flow rate - handshower 1.85 GPM max.
*Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
English
Installation Considerations
• This showerpipe is for use with shower heads
rated at 1.5 GPM (5.7 l/min) or higher.
• The showerhead is for use with an automati-
cally compensating valve rated at 1.5 GPM
(5.7 l/min) or lower.
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, profes-
sional plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• The installation dimensions shown in this
installation instruction are ideal for people of
approximately 6' in height. The dimensions
can be changed if required. In this case, the
minimum ceiling height of 92¾" from the
standing surface, and all other measurements,
must be changed.
• The installer must ensure that the entire area of
the wall to which the mounting plate is to be
mounted, is flat (no protruding grout joints or
tiles). He should also make sure that the wall
is strong enough to support the showerpipe.
• The enclosed screws and anchors are suitable
for a solid surface wall. If installing in a fiber-
glass or acrylic shower unit, install header
boards at the mounting points.
• This showerpipe requires showerpipe rough
16181181(not included).
• To prevent scald injury, the maximum output
temperature of the shower valve must be
no higher than 120°F. In Massachusetts,
the maximum output temperature can be no
higher than 112°F.
• Keep this booklet and the receipt (or other
proof of date and place of purchase) for
this product in a safe place. The receipt is
required should it be necessary to request
warranty parts.
This unit meets or exceeds the following:
• ASME A112.18.1
• CSA B125.1
• Listed by IAPMO for use in the US
and Canada

3
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale - pomme de douche 2.0 GPM
Capacité nominale - douchette 1.85 GPM
Français
* Vous devez connaître et respecter tous les codes de plom-
berie locaux applicables pour le réglage de la température
du chauffe-eau.
À prendre en considération pour l’installation
• Ce showerpipe devrait être seulement utilisé avec
les pommes de douche évaluées à 1,5 GPM (5,7
l/min) ou plus.
• Cette pomme de douche est à utiliser avec
des valves de compensation automatiques
ayant un débit de 5,7 L/min (1.5 GPM) ou
inférieur.
• Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions
avant de procéder à l’installation. Assurez-
vous de disposer de tous les outils et du
matériel nécessaires pour l’installation.
• Les dimensions d‘ installation données dans
la notice de montage sont idéales pour une
personne de 1800 mm de hauteur et doivent
être ajustées selon le besoin. A ce sujet il faut
tenir compte, pour un changement de hauteur,
que la côte minimum donnée de 2356 mm
à partir de la base du receveur change et la
modification du montage sera à prendre en
considération.
• Lors du montage du produit par un ouvrier
qualifié, il faut faire attention à ce que la
surface de fixation soit plane sur toute son
étendue (aucun dépassement de joint ni de
carrelage), que la construction de la paroi
soit adaptée à l‘installation du produit et
surtout ne présente aucun point faible. Les vis
et les chevilles fournies sont uniquement apro-
priées au béton. Pour les autres constructions,
il faudra tenir compte des préconisations du
fabriquant de cheville.
• Ce dispositif requiert une pièce intérieure
16181181.
• Pour empêcher des blessures par ébouil-
lantement, la température de sortie maximale
du robinet de douche ne doit pas excéder
120°F. Au Massachusetts, la température de
sortie maximale du robinet de douche ne doit
pas excéder 112°F.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit
sûr. Le reçu est requis si vous commandez des
pièces sous garantie.

4
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176°F*
Caudal máximo - ducha cabezal 2.0 GPM
Caudal máximo - teleducha 1.85 GPM
Español
*Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
Consideraciones para la instalación
• Este showerpipe debe ser utilizado sólo con
alcachofas de la ducha valoradas en 1,5 GPM
(5,7 L/min) o más.
• Este cabezal de ducha está diseñado para
uso con válvulas de compensación automáti-
cas calificado a 5,7 L/min (1.5 GPM) o
menos.
• Para obtener mejores resultados, la insta-
lación debe estar a cargo de un plomero
profesional matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesa-
rios para completar la instalación.
• Las medidas indicadas en las instrucciones
de montaje resultan ideales para personas
de 1800 mm de altura, por lo que deberán
ajustarse siempre que sea necesario. En este
sentido, es importante tener en cuenta que, en
caso de modificación de la altura de montaje,
será necesario respetar el requisito de 2356
mm de altura mínima desde la base de la
ducha y observar las medidas de conexión.
• En el momento del montaje del producto por
parte de personal especializado y cualifica-
do se deberá prestar una atención especial
a que la superficie de fijación en toda el
área de la fijación sea plana (sin juntas que
sobresalen ni azulejos desplazados), que la
estructura de la pared sea adecuada para
un montaje del producto y que, ante todo, no
presente puntos débiles. Los tornillos y tacos
adjuntos son sólo apropiados para hormigón.
En el caso de otras estructuras murales se
deberán considerar las indicaciones del
fabricante de tacos.
• La unidad requiere una pieza interior de
válvula 16181181.
• Para evitar escaldaduras, la máxima tempera-
tura de salida de la válvula de la ducha no
debe exceder los 120°F. En Massachusetts,
la máxima temperatura de salida de la vál-
vula de la ducha no debe exceder los 112°F.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.

5
Ø
2 6°
2 6°
Ø
40°
Ø
Ø
Ø
37⅜"
43⅞"
2⅜"
3¼"
5½" 3⅞"
9⅛"
⅞"
5⅞"
2½"
2¼"
G½
3⅞"
4¾"
5⅛" 6"
6¼"
Tools Required / Outiles Utiles / Herramientas Útiles
17 mm ¼" / 6 mm
⅞"
30 mm
46 mm
24 mm

6
37⅜"
43⁵⁄₁₆"
3⅞"
6⅝"
87⁵⁄₁₆"
min. 88⁵⁄₁₆"
82⁷⁄₁₆"
Installation Suggestion Using the Stops
open
ouvert
abierto
closed
fermé
cerrado
4 mm

7
English Français Español
The showerpipe must be
installed with showerpipe rough
set 16181181 (not included).
To insure correct op-
eration of the mixing
valve, the hot supply
must be on the left and
the cold supply must be
on the right.
Turn the water off at the main.
Remove the spacing jig, nuts,
and plugs.
Le showerpipe doit être installé
avec l’ensemble de pièce
intérieure pour tuyau de douche
16181181 (non inclus).
Pour vous assurer que
le mélangeur fonc-
tionne correctement, in-
stallez la conduite d’eau
chaude à gauche et la
conduite d’eau froide à
droite.
Fermez l'eau à la valve
principale.
Retirez le gabarit d’espacement,
les écrous et les bouchons.
El showerpipe debe ser
instalado con un juego de
piezas interiores del tubo de
ducha 16181181 (no incluido).
Para que la válvula
mezcladora funcione
correctamente, el sumi-
nistro de agua caliente
debe estar a la izquier-
da y el de agua fría a la
derecha.
Cierre el paso del agua en la
entrada del suministro.
Retire la plantilla espaciadora,
las tuercas y los tapones.
Installation / Installation / Instalación
Confirm that the nipples are
level in all planes and are paral-
lel to each other.
Assurez-vous que les raccords
filetés sont au niveau sur tous
les plans et installés de manière
parallèle.
Confirme que los niples estén
nivelados en todos los planos y
paralelos entre sí.
1
2
3
5⅞"
1 2

8
English Français Español

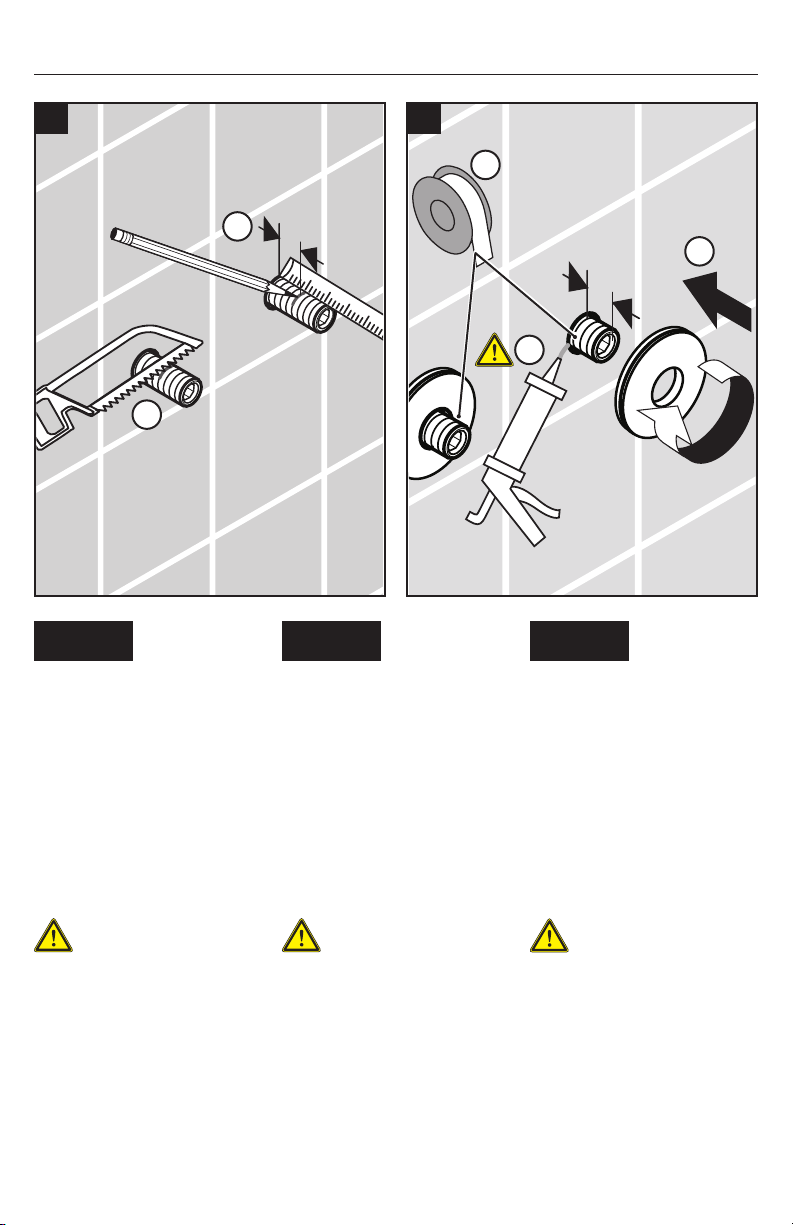

Mark a point on each nipple ¾"
from the surface of the finished
wall
Carefully cut the nipple at this
point.
Faites une marque sur chaque
raccord fileté à ¾ po de la
surface du mur fini.
Coupez soigneusement le rac-
cord fileté sur cette marque.
Marque un punto en cada niple
de ¾" desde la superficie de la
pared terminada.
Corte cuidadosamente el niple
en este punto.
Seal the wall around
the nipples with wa-
terproof sealant.
Install the escutcheon mounting
plates.
Wrap the nipples with plumbers'
tape.
Scellez le mur autour
des raccords filetés
à l'aide d'un agent
d’étanchéité.
Installez les plaques de mon-
tage pour les écussons.
Enveloppez les raccords filetés
avec du ruban de plombier.
Selle la pared alre-
dedor de los niples
con un sellador
impermeable.
Instale las piezas de montaje
para los escudos.
Envuelva los niples con cinta de
plomero.
¾"
¾"
1
2
3 4
1
2
3

9
English Français Español

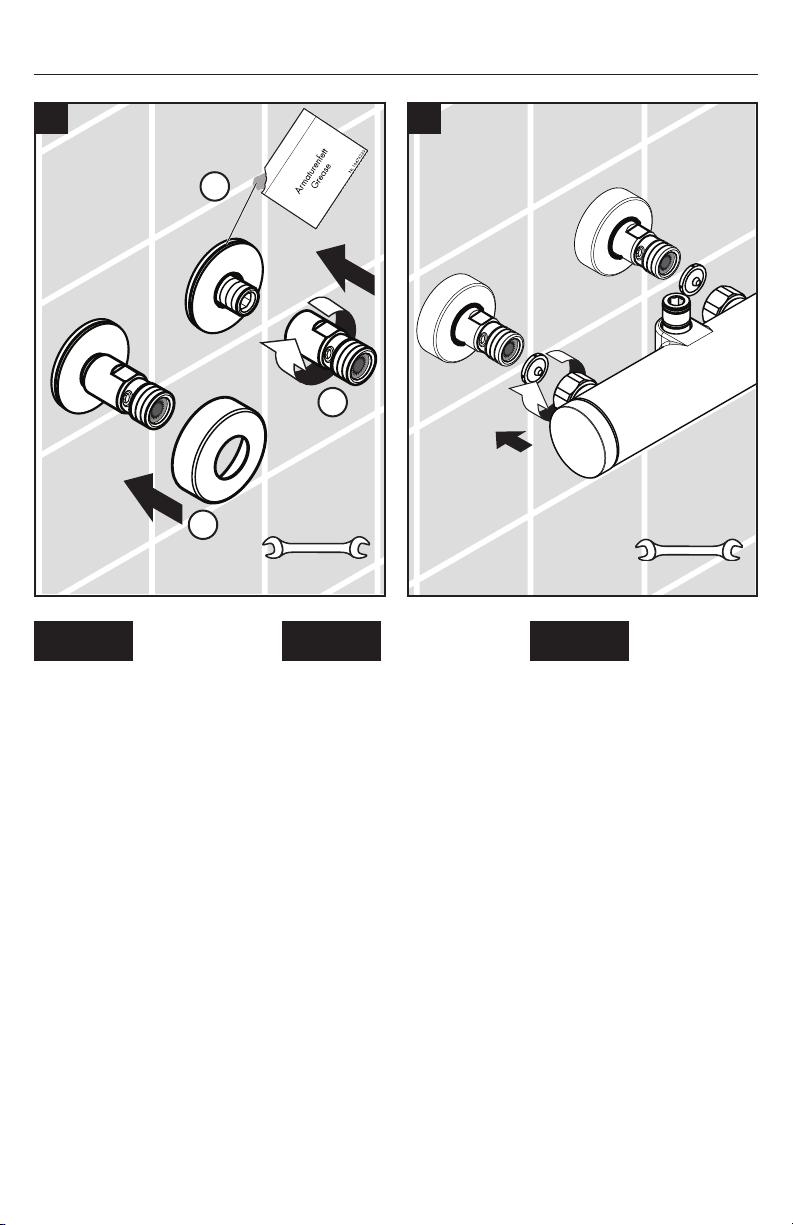

Install the stops.
Lightly lubricate the o-rings on
the mounting plates using white
plumbers' grease.
Install the escutcheons.
Installez les boitiers de service.
Lubrifiez les joints toriques.
Installez les écussons.
Instale las válvulas.
Lubriquez las juntas.
Instale los escudos.
Install the filter gaskets and the
mixer.
Tighten the nuts
Installez les filtres et la
mélangeur.
Serrez les écrous.
Instale el filtro y la mezcladora.
Apriete las tuercas.
3
24 mm
1
2
5 6
30 mm

10
English Français Español
Lubricate the o-rings.
Install the riser on the mixer.
Loosen the screw.
Install the mounting piece on the
shower arm.
Lubricate the o-rings.
Install the shower arm on the
riser.
Lubrifiez les joints toriques.
Installez la tuyau sur le
mélangeur.
Deserrez le vis.
Installez la plaque de montage
sur le bras de douche.
Lubrifiez les joints toriques.
Installez le bras de douche sur
le tuyau.
Lubrique las juntas.
Instale el tubo sobre la mezcla-
dora termostática.
Afloje el tornillo.
Instale la pieza de montaje
sobre el brazo de ducha.
Instale el brazo de ducha sobre
el tubo.
7 8
Nr. 10476220
Armaturenfett
Grease
1
2
3
4
1
2
3 mm

11
English Français Español
Make sure that the riser is level.
Mark the positions of the screw
holes.
Remove the riser.
Veillez à ce que la tuyau soit au
niveau.
Marquez les positions des trous
de vissage.
Enlevez la tuyau.
Verifique que el tubo quede
nivelada.
Marque las posiciones de los
orificios para tornillos.
Quite el tubo.
109
1
2

12
English Français Español
Remove the mounting piece.
Protect the mixer with a cloth.
Drill the screw holes.
Enlevez la plaque de montage.
Protégez la melangeur.
Percez les trous.
Quite la pieza de montaje.
Proteja el mezclador.
Perfore los orificios para
tornillos.
11 12
1
2

13
English Français Español
Install the anchors.
Seal the wall around
the anchors using
waterproof sealant.
Failure to seal the
wall may result in
water damage.
Install the mounting piece and
the mounting piece seal.
OR
If the tile does not go all the way
up the wall, install the mounting
piece with the tile spacer.
Installez les chevilles.
Scellez le mur au-
tour des chevilles
à l'aide d'un agent
d'étanchéité.
Si le mur n’est pas
scellé, l’eau pourrait
éventuellement caus-
er des dommages.
Installez la plaque de montage.
OU
Si les carreaux ne couvrent pas
la surface jusqu’au plafond,
installez la plaque de montage
avec le disque adaptateur.
Instale los pernos de anclaje.
Selle la pared alred-
edor de los pernos de
anclaje con un sella-
dor impermeable.
Si no se sella la
pared, pueden pro-
ducirse daños por
acción del agua.
Instale la pieza de montaje.
O
Si el azulejo no va hasta arriba
de la pared, instale la placa
de montaje con el disco que
coincida con el azulejo.
95239xx0
14a
13
1
2
14b

14
English Français Español
Install the handshower holder on
the riser.
Install the riser on the mixer.
Tighten the screw.
Do not over-tighten
the screw.
Over-tightening the
screw may result in
product damage.
Push the escutcheon over the
mounting piece.
Installez le support de
douchette.
Installez le tuyau.
Serrez le vis.
Ne serrez pas les vis
excessivement.
Installez le couvercle.
Instale el soporte de teleducha.
Instale el tubo.
Apriete el tornillo.
No apriete el tornillo
excesivamente.
Instale la tapa.
1615
1
2
3
3 mm
4

15
English Français Español
Install the showerhead.
Do not overtighten.
Place the hose washer in the
short hose end connection.
Connect this end of the hose to
the mixer.
Place another hose washer in
the long hose end connection.
Install the handshower on this
end of the hose.
Rest the handshower in the
holder.
Installez le pomme de douche.
Ne serrez pas trop!
Placez la rondelle de tuyau en
caoutchouc noir dans l’une des
extrémités du tuyau.
Vissez cette extrémité du tuyau
à la sortie pour douchette sur
la valve.
Placez la rondelle de tuyau en
caoutchouc noir dans l’autre
extrémité du tuyau. Vissez cette
extrémité à la douchette.
Placez la douchette dans son
support.
Instale la ducha cabezal.
No apriete en
exceso.
Coloque la arandela de la
manguera en un extremo de
esta.
Enrosque este extremo a la
salida de la ducha de mano.
Coloque la arandela de la
manguera en el otro extremo y
conéctelo a la ducha de mano.
Coloque la ducha de mano en
el soporte.
17
1
2
17 mm
18
1
2
3

16
English Français Español
Turn the handle counter-clock-
wise as far as it will go.
Measure the temperature of the
output water.
If the valve opens
through hot, reverse
the cartridge. See
page 17.
If the maximum high
temperature is greater
than 120°F or that
permitted by local
plumbing code, adjust
the rotational limit
stop. See page 18.
Tournez la manette dans le sens
antihoraire jusqu'a l'extrémité de
la plage.
Mettez le temperature de l'eau.
Si le robinet s’ouvre
en faisant couler
l’eau chaude, voir
page 17.
Si la température
maximale de l’eau
est supérieure à 120
°F (49° C) ou à la
température per-
mise par le code de
plomberie local, voir
page 18.
Gire el mando en dirección con-
traria a las manecillas del reloj
hasta que la manija pare.
Mida la temperatura del agua.
Si la válvula abre en
caliente, invierta el
cartucho. Ver página
17.
Si la temperatura
máxima de salida
es mayor a 120°F
(49° C) o la tempera-
tura permitida por el
código de plomería
local, ver página 18.
19 20

17
Reverse the cartridge / Inversez la cartouche / Invierta el cartucho
+ ¼
stop!
12
4
3
1
2
3
180°
2.5 mm
2.5 mm
46 mm
46 mm
NO!
1
2
3
1
2
Do not attempt to pry the car-
tridge from the showerpipe by
using a screwdriver, or damage to
the cartridge will result.
N’utilisez pas de tournevis comme
levier pour faire sortir la car-
touche du showerpipe. Ceci cause-
rait des dommages à la cartouche.
No quite el cartucho del shower-
pipe utilizando un destornillador.
Esto hará que el cartucho se dañe.

18
Set the High Temperature Limit Stop (optional) / Réglage de la butée limite d’eau
chaude (en option) / Ajuste el tope de límite de alta temperatura (opcional)
1 2
3
1
2
1
2
2.5 mm
2.5 mm
1
2
Adjust the rotational limit stop if:
• The maximum output temperature is greater
than 120°F or that permitted by local plumb-
ing code
• The temperature of the incoming hot or
cold water supply changes seasonally, or if
changes are made to the water heater.
Turn the rotational limit stop, clockwise to make
the water cooler, counter-clockwise to make it
warmer.
Depending on local conditions, each notch repre-
sents a change in temperature of 4°F - 16°F.
Continue the installation.
Ajuste el tope límite rotacional si:
• La temperatura máxima de salida es mayor
a 120°F (49° C) o la temperatura permitida
por el código de plomería local.
• La temperatura del suministro de entrada de
agua caliente o fría cambia estacionalmente,
o si se realizan cambios al calentador de
agua.
Gire el tope límite rotacional en sentido horario
para enfriar el agua, y en sentido antihorario
para calentarla.
Dependiendo de las condiciones locales, cada
ranura representa un cambio en la temperatura
de 4°F - 16°F.
Réglez la butée de limite de rotation si :
• La température maximale de l’eau est supéri-
eure à 120 °F (49° C) ou à la température
permise par le code de plomberie local.
• La température de l’alimentation en eau
chaude ou froide varie selon les saisons,
ou des modifications sont apportées au
chauffe-eau.
Tournez la butée de limite de rotation dans le sens
horaire pour que l’eau soit plus froide, ou dans le
sens antihoraire pour qu’elle soit plus chaude.
Tout dépendant de la région, chaque encoche
représente une variation de température de -16
°C à -9 °C (4 °F à 16 °F).

19

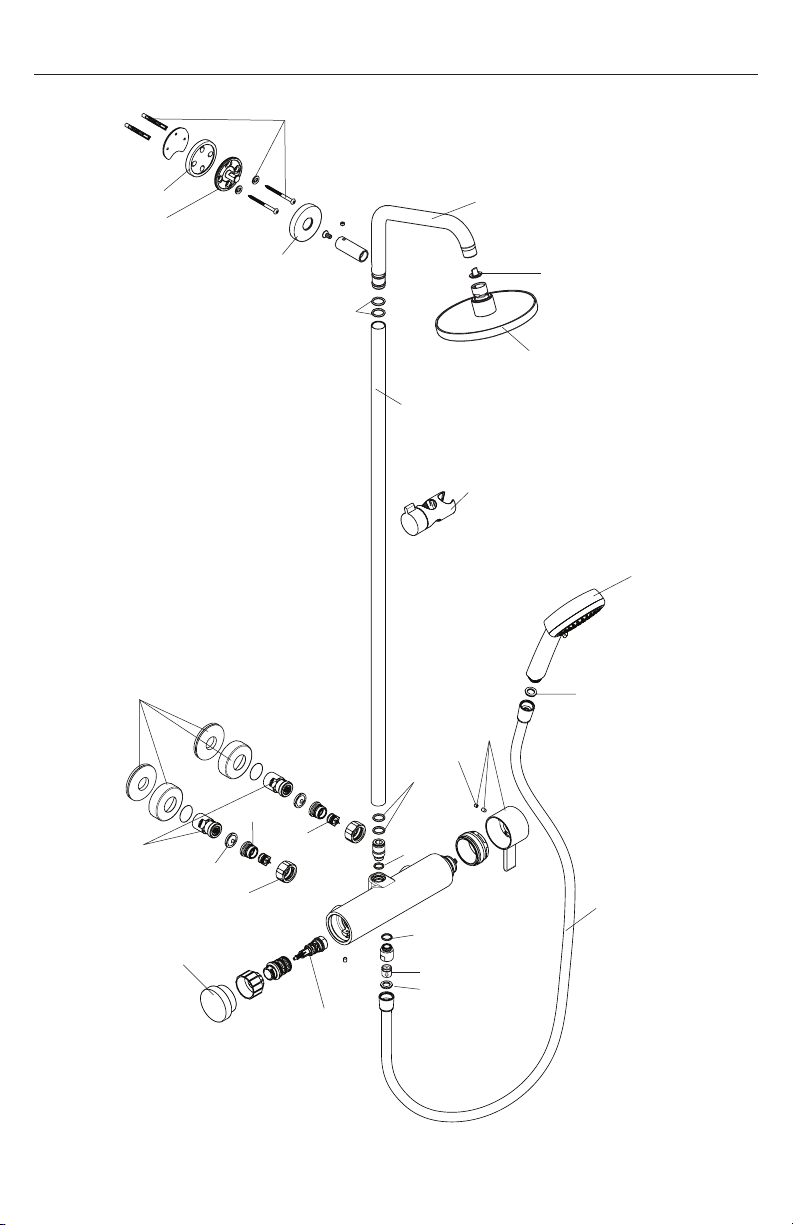

Replacement Parts / Pièces détachées / Repuestos
xx = Colors / Couleurs / Acabados
00 = Chrome
82 = Brushed Nickel
95160xx0
95137xx0
96770xx0
28276xx3
96737000
96157xx0
12x2
15x2.5
14x2
17x1.5
28450xx1
96922000
15x2.5
04083xx0
95239xx0
95692xx0
95688000
96179000
88649000
98340xx0
98341xx1
92619xx1
95657000
98058000
97980000
88763xx1
95181000
98058000

20
User Instructions / Instructions de service / Manejo
Full
Intense
Turbo
Pulsating
Massage
function lever
levier
palanca
warmer
plus chaud
más caliente
cooler
plus froid
más frío
1 2 3
