Hans Grohe AXOR Carlton 17410 Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d‘emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 5
IT Istruzioni per l‘uso / Istruzioni per Installazione 6
ES Modo de empleo / Instrucciones de montaje 8
NL Gebruiksaanwijzing / Handleiding 9
DK Brugsanvisning / Monteringsvejledning 11
PT Instruções para uso / Manual de Instalación 12
PL Instrukcja obsługi / Instrukcja montażu 14
CS Návod k použití / Montážní návod 15
SK Návod na použitie / Montážny návod 17
ZH 用户手册/组装说明 18
RU Руководство пользователя / Инструкция по
монтажу 20
HU Használati útmutató / Szerelési útmutató 21
FI Käyttöohje / Asennusohje 23
SV Bruksanvisning / Monteringsanvisning 24
LT Vartotojo instrukcija / Montavimo instrukcijos 26
HR Upute za uporabu / Uputstva za instalaciju 27
TR Kullanım kılavuzu / Montaj kılavuzu 29
RO Manual de utilizare / Instrucţiuni de montare 30
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 32
SL Navodilo za uporabo / Navodila za montažo 33
ET Kasutusjuhend / Paigaldusjuhend 35
LV Lietošanas pamācība / Montāžas instrukcija 36
SR Uputstvo za upotrebu / Uputstvo za montažu 38
NO Bruksanvisning / Montasjeveiledning 39
BG Инструкция за употреба / Ръководство за
монтаж 41
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 42
AR  45 Carlton
17610XXX
Carlton
17410XXX

Montage siehe Seite 32

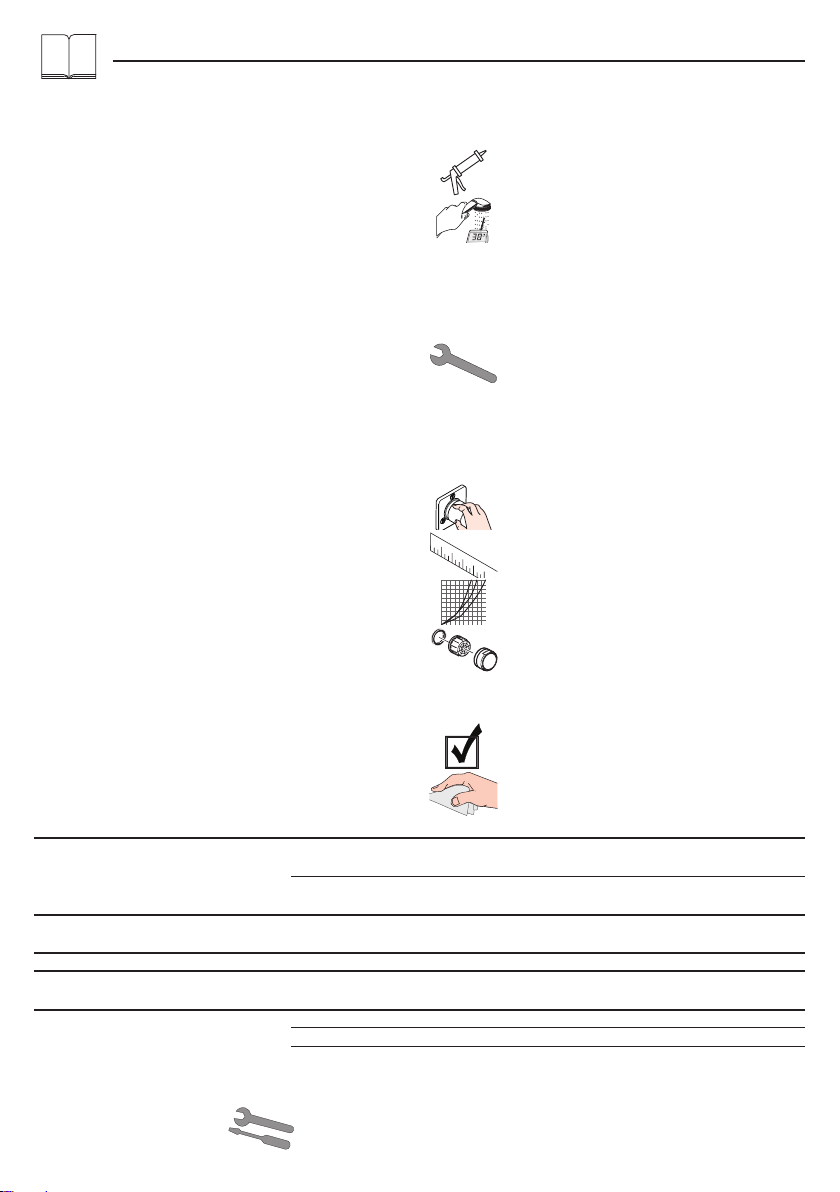

Störung Ursache Abhilfe
Wenig Wasser -Siebdichtung der Brause ver-
schmutzt
-Siebdichtung zwischen Brause und
Schlauch reinigen
-Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen
Armatur schwergängig -Kartusche defekt, verkalkt -Kartusche austauschen
Armatur tropft -Kartusche defekt -Kartusche austauschen
Zu niedrige Warmwassertemperatur -Warmwasserbegrenzung falsch
eingestellt
-Warmwasserbegrenzung einstellen
Durchlauferhitzer schaltet nicht ein -Drossel in der Handbrause nicht
ausgebaut
-Drossel aus der Handbrause ent-
fernen
-Schmutzfangsiebe verschmutzt -Schmutzfangsiebe reinigen / aus-
tauschen
-Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen
Reinigung
siehe beiliegende Broschüre.
Prüfzeichen (siehe Seite 40
Serviceteile (siehe Seite 38)
XXX = Farbcodierung
000 = chrom
090 = chrom/gold-optik
Durchflussdiagramm
(siehe Seite 37)
Maße (siehe Seite 37)
Bedienung (siehe Seite 36)
Wartung (siehe Seite 35)
Rückflussverhinderer müssen gemäß DIN EN
1717 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen
(DIN 1988 einmal jährlich) auf ihre Funktion
geprüft werden.
Justierung
Einhandmischer mit Warmwasserbe-
grenzung, Justierung siehe Seite 34. In
Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.
Kein essigsäurehaltiges Silikon verwenden!
SymbolerklärungSicherheitshinweise
6Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
6Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden.Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Hansgrohe Armaturen können in Verbindung mit
hydraulisch und thermisch gesteuerten Durchlauf-
erhitzern eingesetzt werden, wenn der Fließdruck
mindestens 0,15 MPa beträgt.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Anschlussmaße: 150 ±12 mm
Anschlüsse G 1/2: kalt rechts - warm links
Thermische Desinfektion: max. 70°C / 4 min
Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
2

Montage voir page 32

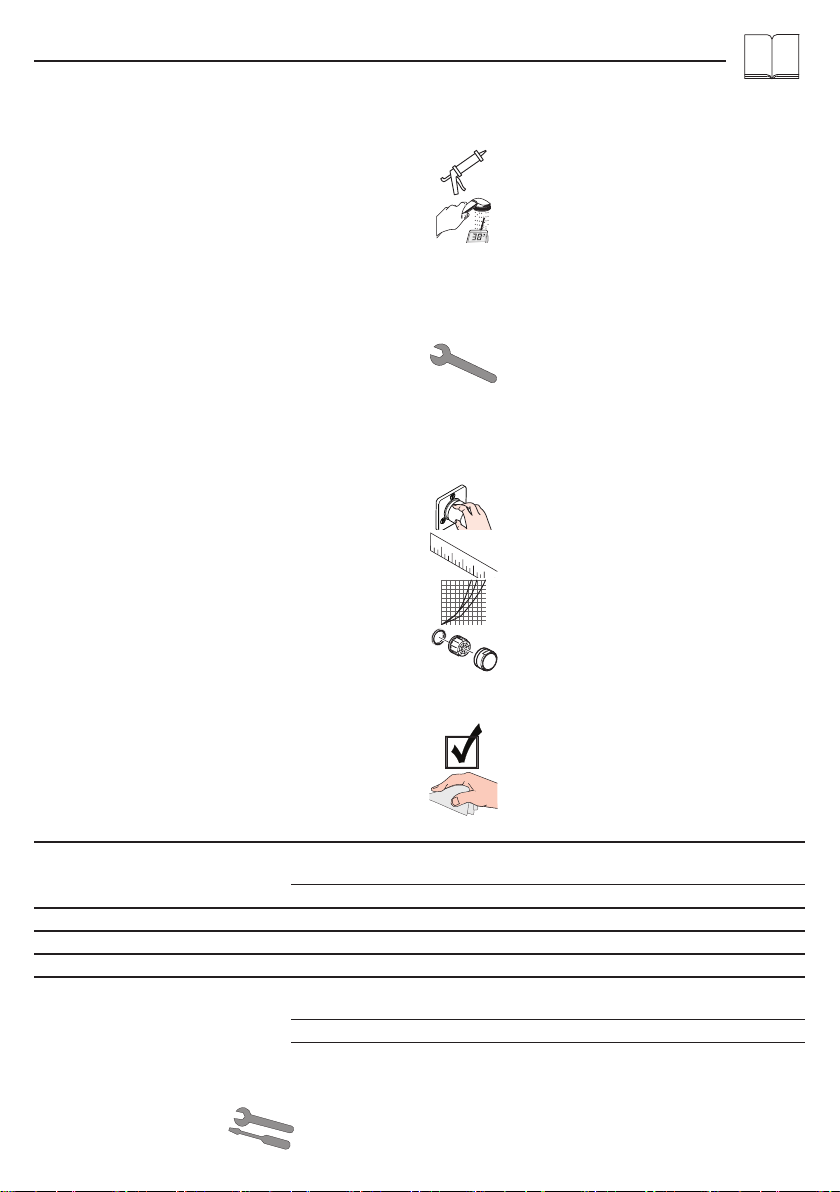

Dysfonctionnement Origine Solution
Pas assez d´eau -Joint-filtre de douchette encrassé -Nettoyer le joint-filtre entre la dou-
chette et le flexible
-Clapet anti-retour bloque -Changez le clapet antiretour
Dureté de fonctionnement -Cartouche défectueuse, entartrée -Changer la cartouche
Le mitigeur goutte -Cartouche défectueuse -Changer la cartouche
Température d‘eau chaude trop
basse, pas d´eau froide
-Limiteur de température mal posi-
tionné
-Positionner le limiteur de tempéra-
ture
La chauffe-eau instantané ne s‘allume
pas
-Réducteur de débit non démonté -Démonter le réducteur de débit de
la douchette
-Filtres encrassés -Nettoyez / changez les filtres
-Clapet anti-retour bloque -Changez le clapet antiretour
Nettoyage
voir la brochure ci-jointe.
Classification acoustique et
débit (voir page 40
Pièces détachées (voir pages 38)
XXX = Couleurs
000 = chromé
090 = chromé/or l’optique
Diagramme du débit
(voir page 37)
Dimensions (voir page 37)
Instructions de service
(voir page 36)
Entretien (voir page 35)
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme
EN 1717 ou conformément aux dispositions
nationales ou régionales quant à leur fonc-
tion (au moins une fois par an).
Etalonnage
Mitigeur avec limitation de la température:
voir la page 34 pour le réglage. Une limita-
tion de la température n’est pas recomman-
dée quand le mitigeur est alimenté par un
chauffe-eau instantané.
Ne pas utiliser de silicone contenant de
l’acide acétique!
Description du symboleConsignes de sécurité
6Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
6Le système de douche ne doit servir qu’à se laver et
à assurer l’hygiène corporelle.
6Il est conseillé d’équilibrer les pressions de l’eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s’assurer que le produit n’a
subi aucun dommage pendant le transportAprès le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• Les mitigeurs Hansgrohe fonctionnent également en
association à des chauffe-eau à commande hydrau-
lique ou thermique à condition que la pression soit au
minimum de 0,15 MPa.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 70°C
Température recommandée: 65°C
Dimension d´arrivée: 150 ±12 mm
Raccordement G 1/2: froide à droite - chaude à gauche
Désinfection thermique: max. 70°C / 4 min
Avec dispositif anti-retour
Le produit est exclusivement conçu pour de l’eau
potable!
Français
3

Assembly see page 32

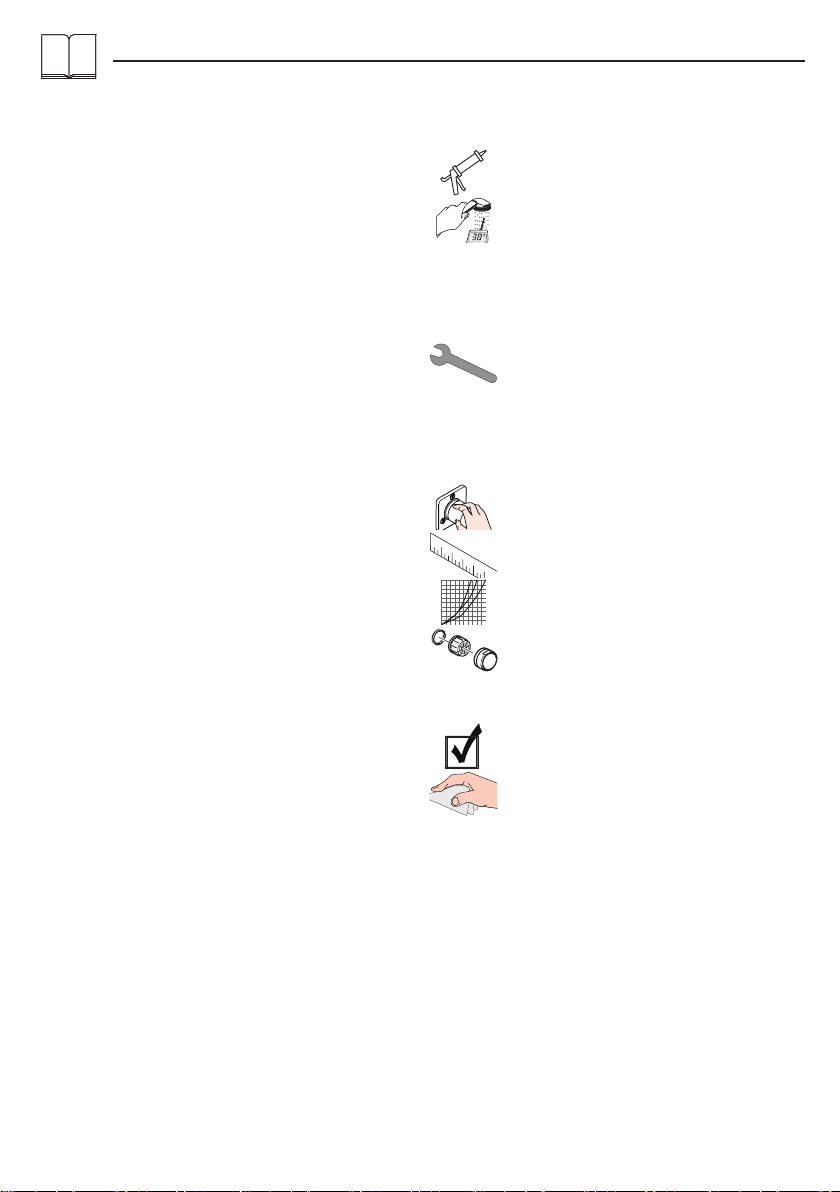

Fault Cause Remedy
Insufficient water -Shower filter seal dirty -Clean filter seal between shower
and hose
-Non return valve hasn‘t moved back -Exchange non return valves
Mixer stiff -Cartridge defective, calcified -Exchange cartridge
Mixer dripping -Cartridge defective -Exchange cartridge
Hot water temperature too low -Hot water limiter incorrectly set -Set hot water limiter
Instantaneous heater didn’t work -Flow limiter in handshower isn’t
removed
-Remove flow limiter
-Filters are dirty -Clean the filter / exchange filter
-Non return valve hasn‘t moved back -Exchange non return valves
Cleaning
see enclosed brochure.
Test certificate (see page 40
Spare parts (see page 38)
XXX = Colors
000 = chrome plated
090 = chrome plated/gold plated
Flow diagram
(see page 37)
Dimensions (see page 37)
Operation (see page 36)
Maintenance (see page 35)
The non return valves must be checked
regularly according to DIN EN 1717 in
accordance with national or regional regula-
tions (at least once a year).
Adjustment
To adjust the hot water limiter on single lever
mixers, please see page 34. Using a hot
water limiter in connection with a continuous
flow water heater is not recommended.
Do not use silicone containing acetic acid!
Symbol descriptionSafety Notes
6Gloves should be worn during installation to prevent
crushing and cutting injuries.
6The shower system may only be used for bathing,
hygienic and body cleansing purposes.
6The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages.After it has been installed, no transport or
surface damage will be honoured.
• The fitting must be installed, flushed and tested after
the valid norms.
• Hansgrohe mixers can be used together with hydrauli-
cally and thermically controlled continuous flow heat-
ers if the flow pressure is at least 0,15 MPa.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Centre distance: 150 ±12 mm
Connections G 1/2: cold right - hot left
Thermal disinfection: max. 70°C / 4 min
anti-pollution function
The product is exclusively designed for drinking water!
English
4

Montaggio vedi pagg. 32
Problema Possibile causa Rimedio
Scarsità d‘acqua -Guarnizione del filtro della doccia
sporca
-Pulire la guarnizione del filtro tra
doccia e flessibile
-Valvola antiriflusso non funziona
correttamentet
-Sostituire la valvola antiriflusso
Miscelatore duro -Cartuccia difettosa -Sostituire la cartuccia
Miscelatore gocciola -Cartuccia difettosa -Sostituire la cartuccia
Temperatura dell‘acqua calda -Limitazione dell‘acqua calda rego-
lata male
-Regolare la limitazione dell‘acqua
calda
La caldaia istantanea non lavora -Il limitatore di portata non è stato
smontato dalla doccetta
-Smontare il limitatore di portata
dalla doccetta
-Filtri sporchi -Pulire / sostituire i filtri
-Valvola antiriflusso non funziona
correttamentet
-Sostituire la valvola antiriflusso
Pulitura
vedi il prospetto accluso.
Segno di verifica (vedi pagg. 40
Parti di ricambio (vedi pagg. 38)
XXX = Trattamento
000 = cromato
090 = cromo/dorato ottica
Diagramma flusso
(vedi pagg. 37)
Ingombri (vedi pagg. 37)
Procedura (vedi pagg. 36)
Manutenzione (vedi pagg. 35)
La valvola di non ritorno deve essere control-
lata regolarmente come da DIN EN 1717,
secondo le normative nazionali e regionali
(almeno una volta all’anno).
Taratura
Per la regolazione del limitatore di erogazio-
ne di acqua calda dei miscelatori mono-
comando, vedi Pagina 34. Un limitatore di
erogazione di acqua calda in combinazione
con le caldaie istantanee non è consiglia-
bile.
Non utilizzare silicone contenente acido
acetico!
Descrizione simboloIndicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
6Il sistema doccia deve essere utilizzato esclusivamen-
te per l’giene del corpo.
6Attenzione! Compensare le differenze di pressione
tra i collegamenti dell’acqua fredda e dell’acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto.Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• I miscelatori Hansgrohe possono venire usati con
caldaie a „bassa pressione“ se la pressione di flusso è
almeno di 0,15 MPa.
Dati tecnici
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 70°C
Temp. dell’acqua calda consigliata: 65°C
Distanza di raccordo: 150 ±12 mm
Raccordi G 1/2: fredda a destra - calda a sinistra
Disinfezione termica: max. 70°C / 4 min
Sicurezza antiriflusso
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
5

Montaje ver página 32
Problema Causa Solución
Sale poca agua -filtro de la ducha sucio -limpiar/cambiar filtros entre flexo
y ducha
-válvula anti-retorno cerrada -cambiar válvula anti-retorno
Manecilla va dura -cartucho dañado -cambiar el cartucho
Grifo pierde agua -cartucho dañado -cambiar el cartucho
Temperatura del agua demasiado
baja no hay
-tope de agua caliente mal -ajustar tope
Calentador instantáneo no se
enciende
-no se ha quitado limitador de cau-
dal de la teleducha
-quitar limitador de caudal
-filtro de la ducha sucio -limpiar/cambiar filtros
-válvula anti-retorno cerrada -cambiar válvula anti-retorno
Limpiar
ver el folleto adjunto.
Marca de verificación (ver pági-
na 40
Repuestos (ver página 38)
XXX = Acabados
000 = cromado
090 = cromo/oro óptica
Diagrama de circulación
(ver página 37)
Dimensiones (ver página 37)
Manejo (ver página 36)
Mantenimiento (ver página 35)
Las válvulas anti-retorno tienen que ser con-
troladas regularmente según la norma DIN
EN 1717, en acuerdo con las regulaciones
nacionales o regionales (una vez al año,
por lo menos).
Ajuste
Uso como mezclador monomando con
limitación del caudal de agua caliente: ver
ajuste en pagina 34. En combianción con
calentadores instantáneos no es recomenda-
ble limitar el caudal de agua caliente.
No utilizar silicona que contiene ácido
acético!
Descripción de símbolosIndicaciones de seguridad
6Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
6La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
6Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte.Después de la instalación
so se reconoce ningún daño de transporte o de
superficie.
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores continuos de agua que sean
manejados de manera hidráulica o térmica, siempre
que la presión en servicio ascienda a un mínimo de
0,15 MPa.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Racores excéntricos: 150 ±12 mm
Racores excéntricos G 1/2: a la derecha frio - a la
izquierda caliente
Desinfección térmica: max. 70°C / 4 min
Seguro contra el retorno
El producto ha sido concebido exclusivamente para
agua potable.
Español
6

Montage zie blz. 32
Storing Oorzaak Oplossing
Weinig water -Zeefdichting handdouche verstopt -Zeefdichting handdouche reinigen
-Terugslagklep zit vast -Terugslagklep uitwisselen
Bediening zwaar -Kardoes defect of verkalkt -Kardoes uitwisselen
Mengkraan lekt -Kardoes defect -Kardoes uitwisselen
Temperatuur van warm water te laag -Heetwaterbegrenzer verkeerd
ingesteld
-Heetwaterbegrenzer instellen
Doorstroomtoestel schakelt niet in -Begrenzer van handdouche niet
verwijderd
-Begrenzer uit handdouche verwij-
deren
-Vuilzeef verstopt -Vuilvangzeef reinigen / uitwisselen
-Terugslagklep zit vast -Terugslagklep uitwisselen
Reinigen
zie bijgevoegde brochure.
Keurmerk (zie blz. 40
Service onderdelen (zie blz. 38)
XXX = Kleuren
000 = verchroomd
090 = chroom/verguld-look
Doorstroomdiagram
(zie blz. 37)
Maten (zie blz. 37)
Bediening (zie blz. 36)
Onderhoud (zie blz. 35)
Keerkleppen moeten volgens DIN EN 1717
regelmatig en volgens plaatselijk geldende
eisen op het funktioneren gecontroleerd
worden. (Tenminste een keer per jaar).
Instellen
Eéngreepsmengkranen met warmwaterbe-
grenzing, instelling zie blz. 34. In combina-
tie met geisers wordt een warmwaterbegren-
zing niet aanbevolen.
Gebruik geen zuurhoudende silicone!
SymboolbeschrijvingVeiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
6Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
6Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade.Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
• Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Aansluitmaten: 150 ±12 mm
Aansluitingen G 1/2: koud rechts - warm links
Thermische desinfectie: max. 70°C / 4 min
Beveiligd tegen terugstromen
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
7

Montering se s. 32
Fejl Årsag Hjælp
For lidt vand -Sien mellem bruser og slange er
snavset
-Rengør sien mellem bruser og
slange
-Kontraventilen hænger -Udskift kontraventil
Grebet går trægt -Kartusche defekt, tilkalket -Udskift kartusche
Armaturet drypper -Defekt kartusche -Udskift kartusche
For lav varmtvands-temperatur -Varmtvandsbegræns-ningen er for-
kert indstillet
-Indstil varmtvandsbe-grænsningen
Vandvarmeren går ikke i gang -Vandsparen i håndbruseren er ikke
fjernet
-Afmonter vandsparen i håndbru-
seren
-Smudsfangsien er snavset -Rengør/udskift smudsfangsi
-Kontraventilen hænger -Udskift kontraventil
Rengøring
se venligst den vedlagte brochure.
Godkendelse (se s. 40
Reservedele (se s. 38)
XXX = Overflade
000 = Krom
090 = Krom/guld optic
Gennemstrømningsdiagram
(se s. 37)
Målene (se s. 37)
Brugsanvisning (se s. 36)
Service (se s. 35)
Ifølge DIN EN 1717 skal gennmestrømnings-
begrænsere i overenstemmelse med natio-
nale regler afprøves regelmæssigt (mindst en
gang om året).
Forindstilling
Etgrebsarmaturer med varmtvandsbegræns-
ning, justering se side 34. I forbindelse med
gennemstrømningsvandvarmer anbefales en
varmtvandsbegrænsning ikke.
Der må ikke benyttes eddikesyreholdig
silikone!
SymbolbeskrivelseSikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
6Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
6Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader.Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ifølge gældende regler, skal armaturet monteres, skyl-
les igennem og afprøves.
• Hansgrohe armaturer kan anvendes i forbindelse med
hydraulisk- og termiskstyrede gennemstrømningsvand-
varmere ved et vandtryk på 0,15 MPa.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Tilslutningsmål: 150 ±12 mm
Tilslutninger G 1/2: Koldt højre - varmt venstre
Termisk desinfektion: max. 70°C / 4 min
Med indbygget kontraventil
Produktet er udelukkende beregnet til drikkevand!
Dansk
8

Montagem ver página 32
Falha Causa Solução
Água insuficiente -Filtro do vedante do chuveiro sujo -Limpar o filtro entre o chuveiro e o
tubo flexível
-Válvula anti-retorno está presa -Trocar a válvula anti-retorno
Misturadora perra -Cartucho defeituoso,calcificado -Substituir o cartucho
Misturadora a pingar -Cartucho defeituoso -Substituir o cartucho
Temperatura da água quente muito
baixa
-O limitador de temperatura está
incorrectamente colocado
-Regular o limitador de temperatura
O esquentador instantâneo não
funciona
-O limitador de caudal não foi
retirado
-Retirar o limitador de caudal
-Filtro sujo -Limpar / trocar o filtro
-Válvula anti-retorno está presa -Trocar a válvula anti-retorno
Limpeza
consultar a seguinte brochura.
Marca de controlo (ver página 40
Peças de substituição (ver página 38)
XXX = Acabamentos
000 = cromado
090 = cromado/ouro ótica
Fluxograma
(ver página 37)
Medidas (ver página 37)
Funcionamento (ver página 36)
Manutenção (ver página 35)
As válvulas anti-retorno devem ser verifica-
das regularmente de acordo com a DIN EN
1717 segundo os regulamentos nacionais
ou regionais (pelo menos uma vez por ano).
Afinação
Misturadora monocomando equipada com
limitador de temperatura (vide pàg. 34). Em
combinação com caldeira ou esquentador
instantâneo o limitador de água quente não
é recomendado.
Não utilizar silicone que contenha ácido
acético!
Descrição do símboloAvisos de segurança
6Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
6O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
6Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto re-
lativamente a danos de transporte.Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor.
• As misturadoras Hansgrohe podem ser utilizadas com
esquentadores (de controlo térmico ou hidráulico)
desde que a pressão de utilização seja, no minimo,
de 0,15 MPa.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 – 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Distância entre eixos: 150 ±12 mm
Ligações G 1/2: fria à direita - quente à esquerda
Desinfecção térmica: max. 70°C / 4 min
Função anti-retorno e anti-vácuo
Este produto foi única e exclusivamente concebido para
água potável!
Português
9

Montaż patrz strona 32
Usterka Przyczyna Pomoc
Mała ilość wody -Zabrudzona uszczelka z sitkiem w
prysznicu
-Oczyścić uszczelkę z sitkiem pomię-
dzy prysznicem a wężem
-Mocno osadzone zabezpieczenie
przed przepływem zwrotnym
-Wymienić zabezpieczenie przed
przepływem zwrotnym
Uchwyt armatury pracuje z wysiłkiem -Uszkodzony wkład, zakamieniony -Wymiana wkładu
Armatura cieknie -Uszkodzony wkład -Wymiana wkładu
Za niska temperatura ciepłej wody -Niewłaściwe ustawienie ogranicznik
ciepłej wody
-Ustawić ogranicznik ciepłej wody
Przepływowy podgrzewacz wody
nie załącza się
-Dławik przepływu nie został usunię-
ty z prysznica ręcznego
-Usunąć dławik z prysznica ręcz-
nego
-Zabrudzone sitka -Oczyścić/ wymienić sitka
-Mocno osadzone zabezpieczenie
przed przepływem zwrotnym
-Wymienić zabezpieczenie przed
przepływem zwrotnym
Czyszczenie
patrz dołączona broszura.
Znak jakości (patrz strona 40
Części serwisowe (patrz strona 38)
XXX = kody wykończenia powierzchni
000 = chrom
090 = chrom/złoty szlachetna
Schemat przepływu
(patrz strona 37)
Wymiary (patrz strona 37)
Obsługa (patrz strona 36)
Konserwacja (patrz strona 35)
Działanie zabezpieczeń przed przepływem
zwrotnym, zgodnie z normą DIN EN 1717 i
miejscowymi przepisami, musi być kontrolo-
wane (DIN 1988, raz w roku).
Ustawianie
Mieszacz jednouchwytowy z ograniczni-
kiem temperatury wody, ustawianie, patrz
str. 34. Używanie ogranicznika temperatury
wody w połączeniu z przepływowym pod-
grzewaczem wody nie jest zalecane.
Nie stosować silikonów zawierających kwas
octowy!
Opis symboluWskazówki bezpieczeństwa
6Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
6Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
6Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych.Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
• Armatura Hansgrohe może być stosowana z prze-
pływowymi podgrzewaczami wody sterowanymi
hydraulicznie i termicznie w przypadku, gdy ciśnienie
przepływu wynosi co najmniej 0,15 MPa.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 – 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Wymiary przyłącza: 150 ±12 mm
Przyłącza G 1/2: Zimna prawo – ciepła lewo
Dezynfekcja termiczna: maks. 70°C / 4 min
Samoistnie zabezpieczony przed przepływem zwrotnym
Produkt stworzono wyłącznie do wody pitnej!
Polski
10

Montáž viz strana 32
Porucha Příčina Odstranění
Málo vody -Sítko v těsnění u sprchy zanesené -Vyčistit sítko v těsnění mezi sprchou
a hadicí
-Zpětný ventil je zablokován -Vyměnit zpětný ventil
Armatura jde ztěžka -Kartuše je vadná, zanesená·vodním
kamenem
-Kartuši vyměnit
Armatura odkapává -Kartuše je vadná -Kartuši vyměnit
Nízká teplota teplé vody -Špatně nastavená zarážka pro
teplou vodu
-Seřídit zarážku pro teplou vodu
Průtokový ohřívač nezapíná -Není odstraněn kroužek ze sprchy -Odstranit kroužek ze sprchy
-Sítko na zachycování nečistot je
zanesené
-Vyčistit případně vyměnit sítko
-Zpětný ventil je zablokován -Vyměnit zpětný ventil
Čištění
viz přiložená brožura.
Zkušební značka (viz strana 40
Servisní díly (viz strana 38)
XXX = kód povrchové úpravy
000 = chrom
090 = chrom/zlato ocel
Diagram průtoku
(viz strana 37)
Rozmìry (viz strana 37)
Ovládání (viz strana 36)
Údržba (viz strana 35)
U zpětných ventilů se musí podle DIN EN
1717 v souladu s národními nebo regio-
nálními předpisy testovat jejich funkčnost
(alespoň jednou ročně).
Nastavení
Páková baterie s omezením horké vody,
seřízení viz. str. 34. Ve spojení s průtokovými
ohřívači nedoporučujeme používat uzávěr
teplé vody.
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolůBezpečnostní pokyny
6Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
6Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
6Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen.Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Armatura se musí montovat, proplachovat a testovat
podle platných norem.
• Armatury Hansgrohe je možno používat v kombinaci s
hydraulicky a tepelně řízenými průtokovými ohřívači v
případě, že tlak činí minimálně 0,15 MPa.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 – 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Rozteč připojení: 150 ±12 mm
Přípoje G 1/2: studená vpravo - teplá vlevo
Tepelná desinfekce: max. 70°C / 4 min
Vlastní jištění proti zpětnému nasátí.
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
11

Montáž viď strana 32
Porucha Príčina Pomoc
Málo vody -Sitko v tesnení sprchy je znečistené -Vyčistiť sitko tesnení medzi sprchou
a hadicou
-Obmedzovač spätného nasatia je
zablokovaný
-Vymeniť obmedzovač spätného
nasatia
Armatúra "chodí“ ťažko -Kartuša je poškodená, vápenaté
usadeniny
-Vymeniť kartušu
Z armatúry kvapká voda -Kartuša je poškodená -Vymeniť kartušu
Nízka teplota teplej vody -Nesprávne nastavená zarážka na
teplú vodu
-Nastavenie zarážky na teplú vodu
Prietokový ohrievač nezapína -Nie je odstránený krúžok zo sprchy -Odstrániť krúžok zo sprchy
-Sitko v tesnení sprchy je znečistené -Vyčistiť resp. vymeniť sitko
-Obmedzovač spätného nasatia je
zablokovaný
-Vymeniť obmedzovač spätného
nasatia
Čistenie
nájdete v priloženej brožúre.
Osvedčenie o skúške (viď strana
40
Servisné diely (viď strana 38)
XXX = kód povrchovej úpravy
000 = chróm
090 = chróm/zlato ocel
Diagram prietoku
(viď strana 37)
Rozmery (viď strana 37)
Obsluha (viď strana 36)
Údržba (viď strana 35)
Pri spätných ventiloch sa musí podľa DIN
EN 1717 v súlade s národnými alebo regi-
onálnymi predpismi testovať ich funkčnosť
(aspoň raz ročne).
Nastavenie
Páková batéria s obmedzením teplej vody,
nastavenie viď.str. 34. V spojení s prieto-
kovými ohrievačmi sa uzáver teplej vody
neodporúča.
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolovBezpečnostné pokyny
6Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
6Produkt sa smie používať len na kúpanie a telesnú
hygienu.
6Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený.Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Armatúra sa musí montovať, preplachovať a testovať
podľa platných noriem.
• Batérie Hansgrohe môžete používať v spojení s
hydraulickými a tepelne ovládanými prietokovými
ohrievačmi, ak je tlak minimálne 0,15 MPa.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 – 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 70°C
Doporučená teplota teplej vody: 65°C
Pripájacie rozmery: 150 ±12 mm
Prípoje G 1/2: studená vpravo - teplá vľavo
Termická dezinfekcia: max. 70°C / 4 min
Vlastná poistka proti spätnému nasatiu.
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
12

安装 参见第 32 页
问题 原因 补救
龙头出水量小 -花洒滤网有垃圾堵塞 -清洗花洒和软管间的过滤密
封件
-单向阀无法回缩 -更换单向阀
龙头不灵活 -滤筒损坏，结垢 -更换滤筒
龙头滴水 -滤筒损坏 -更换滤筒
热水温度过低 -热水控制器设置错误 -设置热水控制器
燃气热水器不工作 -手持花洒的流量限制器没有
转动
-转动流量限制器
-过滤网有垃圾堵塞 -清洗过滤网/更换过滤网
-单向阀无法回缩 -更换单向阀
清洗
附有小手册.
检验标记 (参见第40页)
备用零件 (参见第38页)
XXX =颜色代码
000 =镀铬
090 =镀铬/黑色
流量示意图
(参见第37页)
大小 (参见第37页)
操作 (参见第36页)
保养 (参见第35页)
单向阀必须在符合国家或当地的法律的
情况下按照DINEN1717定期检查（至
少一年一次）。
调节
带有热水控制器的单手柄龙头的调节
方法，参见第34页。如果与即热式
热水器一起使用，则不建议使用止热水
装置。
请勿使用含有乙酸的硅！
符号说明
6安全技巧
6装配时为避免挤压和切割受伤，必须戴上手
套。
6淋浴系统只允许作为洗浴、卫生和洁身之用。
6冷热水管间过大的压力差必须予以平衡。
安装提示
 安装前必须检查产品是否受到运输损害。安装后
将不认可运输损害或表面损伤。
 必须按照现行的规定安装，冲洗和测试产品。
 如果水压达到0,15MPa以上，汉斯格雅双手柄
龙头可以和液压式或热控式连续流热水器一起
使用。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1–0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大70°C
推荐热水温度： 65°C
中心距离： 150±12mm
连接管线G1/2： 左热右冷
热力消毒: 最大70°C/4分钟
自动防止回流
该产品专为饮用水设计！
中文
13

Очистка
см прилагаемая брошюра.
Знак технического контроля
(см. стр. 40
Κомплеκт (см. стр. 38)
XXX = Код цвета поверхности
000 = хром
090 = хром/глянцевое золото
Схема потока
(см. стр. 37)
Размеры (см. стр. 37)
Эксплуатация (см. стр. 36)
Техническое обслуживание
(см. стр. 35)
Защита обратного тока должна регулярно
проверяться (минимум один раз в год) по
стандарту DIN EN 1717 или в соответ-
ствии с национальными или региональны-
ми нормативами
Подгонка
Однорычажный смеситель имеет ограни-
читель расхода горячей воды (см. Стр. 34:
юстировка). В комбинации с проточными
нагревателями не рекомендуется установ-
ка блокировка горячей воды!
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символовУказания по технике безопасности
6Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
6Изделие разрешается использовать только в ги-
гиенических целях: для принятия ванны и личной
гигиены.
6донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке.После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Смеситель должен быть смонтирован по действую-
щим нормам и в соответствии с настоящей инструк-
цией, проверен на геметичность и безупречность
работы.
• Арматуры Hansgrohe могут использоваться в комби-
нации с проточными нагревателями с гидравличе-
ским и термическим управлением, если давление
истечения составляет не менее 0,15 МПа.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 – 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Размеры подключения: 150 ±12 mm
Подключение G 1/2: холодная справа - горячая слева
Термическая дезинфекция: не более. 70°C / 4 мин
укомплектован клапаном обратного тока воды
Изделие предназначено исключительно для питьевой
воды!
Русский
14

Монтаж см. стр. 32
Неисправность Причина Устранение неисправности
недостаточный давление (если
устан напор воды)
-Фильтр душа загрязнен -Очистить фильтр
-Клапан обратного тока заедает -Замените клапаны обратного течения
Арматура работает с усилием -Картридж неисправен, засоре-
ние накипью
-Замените картридж
Арматура протекает -Картридж неисправен -Замените картридж
Температура горячей воды
слишком низкая
-Ограничение горячей воды отре-
гулировано неправильно
-Отрегулируйте ограничение горячей
воды
Проточный нагреватель не
включается
-Дроссель не удален из ручного
душа
-Извлеките дроссель из ручного душа
-Грязеулавливающие сита за-
грязнены
-Очистите / замените грязеулавливающие
сита
-Клапан обратного тока заедает -Замените клапаны обратного течения
Русский
15

Szerelés lásd a 32. oldalon
Hiba Ok Megoldás
Kevés víz -A zuhany szűrőtömítése koszos -a zuhany és a cső közötti szűrőt ki kell
tisztítani
-A visszafolyásgátló beragadt. -A visszafolyásgátló kicserélése javasolt.
Nehezen nyitható a csap. -A kerámiabetét meghibásodott, elvíz-
kövesedett.
-A kerámiabetétet ki kell cserélni.
Csöpög a csap. -A kerámiabetét meghibásodott. -A kerámiabetétet ki kell cserélni.
túl alacsony melegvíz hőmér-
séklet
-A melegvíz szabályozó rosszul van
beállítva.
-A melegvíz szabályozót újra be kell
állítani.
Az átfolyós vízmelegítő nem
kapcsol be.
-Nincs kiszerelve a zuhanyrózsából a
vízmennyiség szabályozó.
-El kell távolítani a vízmennyiség sza-
bályozót.
-A szennyfogó szűrő koszos. -A szennyfogó szűrőt tisztítani/cserélni
kell.
-A visszafolyásgátló beragadt. -A visszafolyásgátló kicserélése javasolt.
Tisztítás
lásd a mellékelt brosúrát.
Vizsgajel (lásd a _1u. oldalon)
Tartozékok (lásd a 38. oldalon)
XXX = Színkódok
000 = króm
090 = króm/arany-hatású
Átfolyási diagramm
(lásd a 37. oldalon)
Méretet (lásd a 37. oldalon)
Használat (lásd a 36. oldalon)
Karbantartás (lásd a 35. oldalon)
A visszafolyásgátlók működése a DIN EN
1717 szabványnak megfelelően, a nemzeti
vagy területi rendelkezésekkel összhangban,
évente egyszer ellenőrizendő!
Beállítás
Az egykaros, melegvíz-korlátozóval ellátott
keverő csaptelep beállítását lásd a 34. ol-
dalon. Az átfolyó rendszerű vízmelegítőknél
nem ajánlott a melegvíz-korlátozó.
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírásaBiztonsági utasítások
6A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
6A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
6A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése.Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A csaptelepet az érvényben lévő előírásoknak megfe-
lelően kell felszerelni, átöblíteni és ellenőrizni.
• A Hangsrohe csaptelepek hidraulikus és termikus
vezérlésű átfolyós melegítőkkel kapcsolatban is hasz-
nálhatóak, ha az átfolyó nyomás legalább 0,15 MPa.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 – 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 70°C
Forróvíz javasolt hőmérséklete: 65°C
Csatlakozási méret: 150 ±12 mm
G 1/2 csatlakozás: hideg jobbra – meleg balra
Termikus fertőtlenítés: max. 70°C / 4 perc
Visszafolyás gátlóval
A terméket kizárólag ivóvízhez tervezték!
Magyar
16

Asennus katso sivu 32
Häiriö Syy Toimenpide
Vähän vettä -Käsisuihkun sihtitiiviste likaantunut -Puhdista suihkukahvan ja letkun vä-
lissä oleva sihtitiiviste
-Suuntaisventtiili juuttunut -Vaihda suuntaisventtiili
Hana on raskaskäyttöinen -Patruuna rikki, kalkkikerrostumia -Vaihda patruuna
Hanasta tippuu vettä -Patruuna rikki -Vaihda patruuna
Lämminveden lämpötila liian alhainen -Lämminveden rajoitin väärin sää-
detty
-Säädä lämminveden rajoitin
Läpimenokuumennin ei kytkeydy
päälle
-Käsisuihkussa olevaa kuristinta ei
ole poistettu
-Poista kuristin käsisuihkusta
-Likasihdit likaantuneet -Puhdista / vaihda likasihdit
-Suuntaisventtiili juuttunut -Vaihda suuntaisventtiili
Puhdistus
katso oheinen esite.
Koestusmerkki (katso sivu 40
Varaosat (katso sivu 38)
XXX = Värikoodi
000 = kromi
090 = kromi/kultaoptiikka
Virtausdiagrammi
(katso sivu 37)
Mitat (katso sivu 37)
Käyttö (katso sivu 36)
Huolto (katso sivu 35)
Vastaventtiilien toiminta on tarkastettava
säännöllisesti paikallisten ja kansallisten
määräysten mukaisesti (DIN 1988, kerran
vuodessa).
Säätö
Yksivipuinen sekoittaja lämpimän veden ra-
joituksella, katso säätö sivulta 34. Lämpimän
veden rajoitusta ei suositella läpivirtauskuu-
mentimen yhteydessä.
Älä käytä etikkahappopitoista silikonia!
Merkin kuvausTurvallisuusohjeet
6Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
6Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
6Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot.Asennuksen jälkeen kuljetus- ja pinta-
vaurioita ei hyväksytä.
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti.
• Hansgrohe kalusteita voi käyttää hydraulisesti tai ter-
misesti ohjattujen läpivirtauskuumentimien yhteydessä,
jos virtauspaine on vähintään 0,15 MPa.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 – 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Liitäntämitat: 150 ±12 mm
Liittimet G 1/2: kylmä oikealla - kuuma vasemmalla
Lämpödesinfektio: maks. 70°C / 4 min
Estää itsestään paluuvirtauksen
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Suomi
17

Montering se sidan 32
Störning Orsak Åtgärd
För lite vatten -Silfiltret i duschen smutsigt -Rengör silfiltret mellan slangen och
termostaten
-Backventil är defekt -Byt backventil
Blandare är trög -Patron defekt, förkalkad -Byt ut patron
Blandare droppar -Patron defekt -Byt ut patron
Varmvattentemperaturen är för låg -Varmvattenreglering felaktigt inställd -Ställ in varmvattenreglering
Varmvattenberedare slår ej på -Vattenbegränsare i handduschen
har ej tagits bort
-Ta bort vattenbegränsaren
-Smutsfiltren är igensmutsade -Rengör / byt smutsfilter
-Backventil är defekt -Byt backventil
Rengöring
se den medföljande broschyren.
Testsigill (se sidan 40
Reservdelar (se sidan 38)
XXX = Färgkodning
000 = krom
090 = krom/guld-optik
Flödesschema
(se sidan 37)
Måtten (se sidan 37)
Hantering (se sidan 36)
Skötsel (se sidan 35)
Backventilers funktion måste kontrolleras
regelbundet enligt nationella eller regionala
bestämmelser (DIN 1988 en gång per år) i
enlighet med DIN EN 1717.
Justering
Enhandsblandare med varmvattenreglering,
justering se sidan 34. Tillsammans med
varmvattenberedare rekommenderas inte en
varmvattenreglering.
Använd inte silikon som innehåller ättiksyra!
SymbolförklaringSäkerhetsanvisningar
6Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
6Produkten får bara användas till kroppshygien med
bad och dusch.
6Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har
transportskador innan den monteras.Efter monteringen
accepteras inga transport- eller ytskiktskador.
• Armaturen måste installeras, genomspolas och testas
enligt gällande föreskrifter.
• Hansgrohe blandare kan användas tillsammans med
hydrauliskt och termiskt styrda varmvattenberedare
när flödestrycket uppgår till minst 0,15 MPa.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 – 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65°C
Anslutningsmått: 150 ±12 mm
Anslutningar G 1/2: kallt höger – varmt vänster
Termisk desinfektion: max. 70°C / 4 min
Självspärr mot återflöde
Produkten är enbart avsedd för dricksvatten!
Svenska
18

Montavimas žr. psl. 32
Gedimas Priežastis Priemonė
Per maža srovė -Dušo galvos filtras užsikimšęs -Išvalyti dušo galvos filtrą
-Abulinis vožtuvas neveikia -Pakeisti atbulinį vožtuvą
Sunkiai sukiojama rankenėlė -Kasetė pažeista, užkalkėjusi -Pakeisti kasetę
Maišytuvas praleidžia vandenį -Kasetė pažeista -Pakeisti kasetę
Per maža karšto vandens
temperatūra
-Neteisingai nustatytas karšto
vandens ribotuvas
-Nustatyti karšto vandens ribotuvą
Momentinis pašildytojas neįsijungia -Neišimtas ribotuvas iš dušo galvutės -Išimti ribotuvą iš dušo galvutės
-Užsikimšęs filtras -Išvalyti / pakeisti filtrą
-Abulinis vožtuvas neveikia -Pakeisti atbulinį vožtuvą
Valymas
žr. pridedamoje brošiūroje.
Bandymo pažyma (žr. psl. 40
Atsarginės dalys (žr. psl. 38)
XXX = Spalva
000 = chrom
090 = chrominė (aukso optika)
Pralaidumo diagrama
(žr. psl. 37)
Išmatavimai (žr. psl. 37)
Eksploatacija (žr. psl. 36)
Techninis aptarnavimas (žr. psl.
35)
Atbulinio vožtuvo apsauga privalo būti
tikrinama reguliariai (mažiausiai kartą
per metus pagal DIN 1988) pagal
DIN EN1717 arba pagal galiojančias
nacionalines arba regionines normas.
Reguliavimas
Vienos rankenėlės maišytuvas turi karšto
vandens ribotuvą (nustatymą žr. psl. 34).
Naudojant momentinį šildiklį karšto vandens
ribotuvas nerekomenduojamas.
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymasSaugumo technikos nurodymai
6Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
6Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
6Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys
nebuvo pažeistas transportavimo metu.Sumontavus
pretenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Maišytuvas privalo būti montuojamas ir išbandomas
pagal veikiančias normas ir šią instrukciją.
• „Hansgrohe“ maišytuvai gali būti naudojami su
hidrauliškai ir termiškai reguliuojamais momentiniais
šildikliais, kai vandens slėgis mažesnis kaip 0,15 MPa.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 – 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 70°C
Rekomenduojama karšto vandens temperatūra: 65°C
Atstumas tarp centrų: 150 ±12 mm
Prijungimas G 1/2: Šaltas vanduo dešinėje,
karštas - kairėje
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Su atbuliniu vožtuvu
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
19

Sastavljanje pogledaj stranicu 32
Greška Uzrok Otklanjanje
Nedovoljno vode -Filter tuša je prljav -Očistite filter izmeðu tuša i crijeva
-Nepovratni ventil se nije vratio u
početni položaj
-Zamijenite nepovratni ventil
Ručica se zaglavila -Neispravan uložak Taloženje ka-
menca
-Zamijenite uložak
Slavina kaplje -Neispravan uložak -Zamijenite uložak
Preniska temperatura tople vode -Limiter vruće vode nije dobro po-
dešen
-Podesite limiter vruće vode
Protočni bojler ne radi -Limiter protoka u ručnom tušu nije
odstranjen
-Odstranite limiter protoka
-Filtri su prljavi -Očistite ili zamijenite filtar
-Nepovratni ventil se nije vratio u
početni položaj
-Zamijenite nepovratni ventil
Čišćenje
se u priloženoj brošuri.
Oznaka testiranja (pogledaj
stranicu 40
Rezervni djelovi (pogledaj stranicu 38)
XXX = Boje
000 = krom
090 = optika krom/zlato
Dijagram protoka
(pogledaj stranicu 37)
Mjere (pogledaj stranicu 37)
Upotreba (pogledaj stranicu 36)
Održavanje
(pogledaj stranicu 35)
Ispravnost nepovratnog ventila mora se
redovito provjeravati prema standardu DIN
EN 1717 i u skladu sa važećim propisima
(najmanje jednom godišnje).
Regulacija
Za namještanje jednoručnih miješalica s
limiterom tople vode vidi str. 34. U kombina-
ciji s protočnim bojlerima nije preporučljiva
primjena sustava za blokiranje dotoka tople
vode.
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbolaSigurnosne upute
6Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
6Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
6Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta.Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama.
• Hansgrohe armature mogu se koristiti u kombinaciji sa
hidraulički i termički kontroliranim protočnim bojlerima
ukoliko tlak iznosi najmanje 0,15 MPa
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 – 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 70°C
Preporućena temperatura vruće vode: 65°C
Razmak od sredine: 150 ±12 mm
Spojevi G 1/2: hladna desno – topla lijevo
Termička dezinfekcija: tlak 70°C / 4 min
Funkcije samo-čišćenja
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
20
