Hans Grohe PuraVida 15073 1 Series Instruction Manual

PuraVida
15073xx1
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate 1.2 GPM
Hole size in mounting surface
spout 1⅜"
valves 1¼"
Max. depth of mounting surface 1⅜"
*Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that this unit
be installed by a licensed, professional plumber.
• Please read over these instructions thoroughly before
beginning installation. Make sure that you have all
tools and supplies needed to complete the installation.
• This faucet requires ½" hot and cold supply lines (not
included).
• Keep this booklet and the receipt (or other proof of
date and place of purchase) for this product in a safe
place. The receipt is required should it be necessary to
request warranty parts.
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale 1.2 GPM
Dimension du trou dans la surface de montage
bec 1⅜ po
robinets 1¼ po
Profondeur maximale de la surface 1⅜ po
de montage
* Vous devez connaître et respecter tous les codes de plom-
berie locaux applicables pour le réglage de la température
du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier
professionnel licencié.
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
• Ce robinet requiert des conduites d’alimentation d’eau
chaude et d’eau froide de ½ po (non comprises).
• Conservez ce livret et le reçu (ou une autre preuve sur
laquelle figurent la date et l’endroit de l’achat) pour ce
produit dans un endroit sûr. Le reçu est requis si vous
commandez des pièces sous garantie.
English Français

Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176° F*
Caudal máximo 1.2 GPM
Tamaño del orificio en la superficie de montaje
caño 1⅜"
válvulas 1¼"
Profundidad máxima de la 1⅜"
superficie de montaje
*Debe conocer y cumplir todos los códigos locales apli-
cables para ajustar la temperatura del calentador de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación debe
estar a cargo de un plomero profesional matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener las
herramientas y los insumos necesarios para completar
la instalación.
• Este grifo requiere tuberías de suministro de agua
caliente y fría de ½” (no incluidas).
• Mantenga este folleto y el recibo (u otro comprobante
del lugar y fecha de compra) de este producto en
lugar seguro. El recibo se requiere en caso de ser
necesario solicitar piezas bajo garantía.
Español

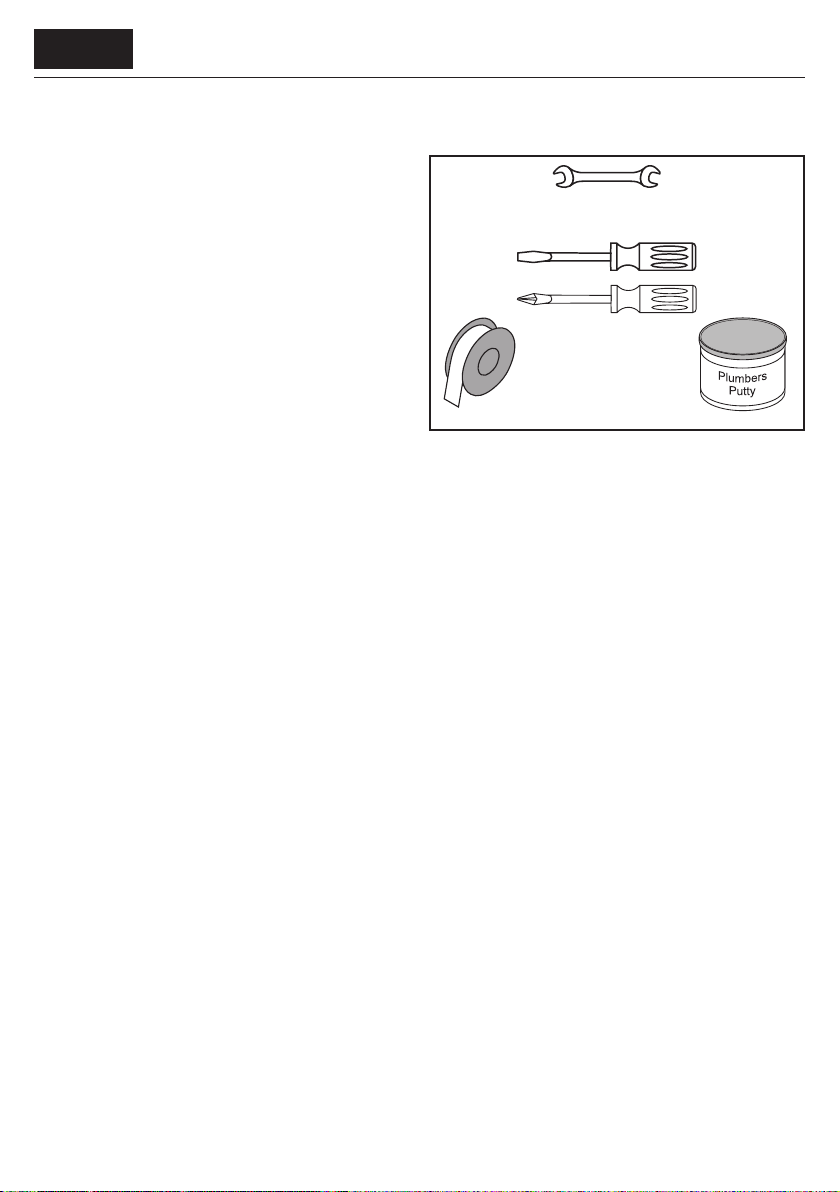

Tools Required / Outiles Utiles /
Herramientas Útiles

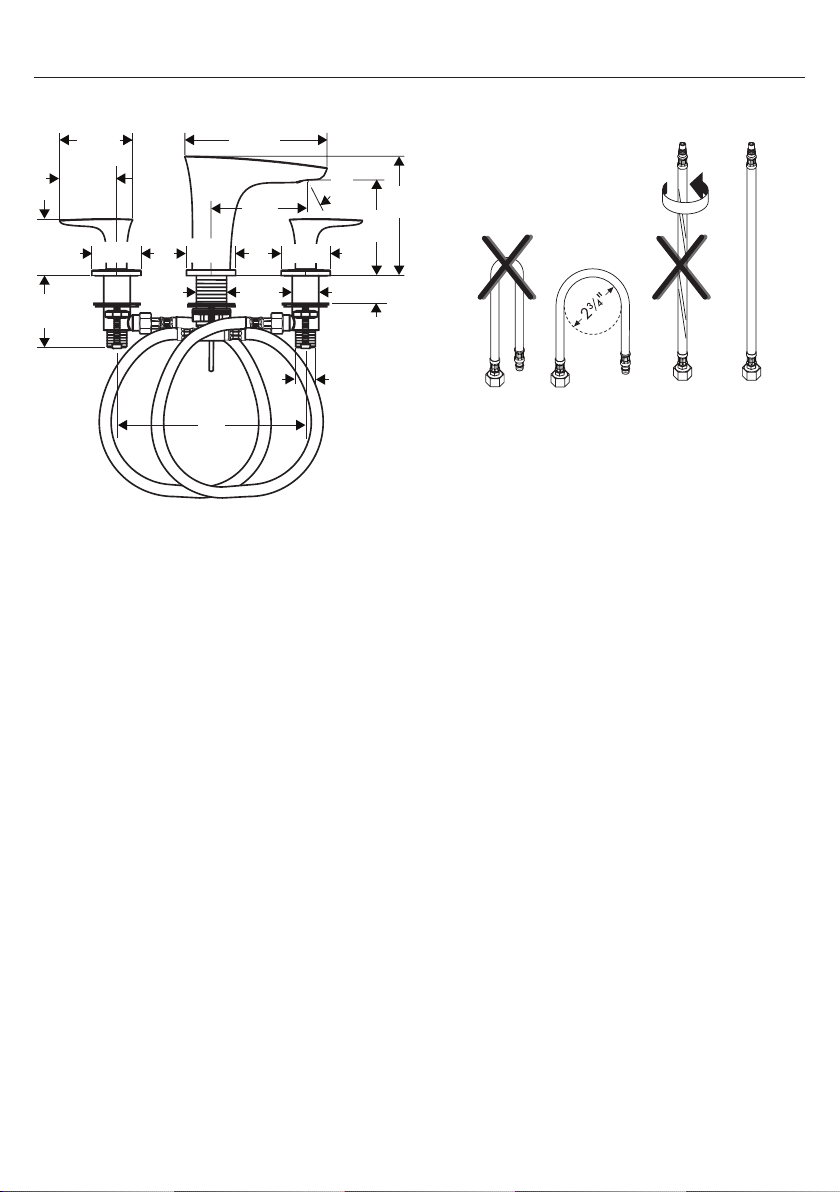

9 mm
16 mm

4
3"
2⅜"
2"
4"
1¼" 1⅛"
½
5"
8"
5⅞"
2⅜"3"
2" 2"
4"
max. 1⅜"
27°

5
English Français Español
Installation / Installation / Instalación
To insure correct operation of the
faucet, install the hot valve on the
left and the cold valve on the right.
Remove the valve mounting nuts
from the valves.
Install the valves.
Install the mounting nuts.
Installez la valve de l’eau chaude
à gauche et celle de l’eau froide
à droite.
Retirez l’anneau de montage.
Installez la valve.
Installez l’anneau de montage sur
la valve.
Para que el grifo funcione cor-
rectamente, el suministro de agua
caliente debe estar a la izquierda
y el de agua fría a la derecha.
Retire el oro de montaje.
Instale la válvula.
Instale el aro de montaje.
1
2
1
red / rouge / rojo

6
English Français Español

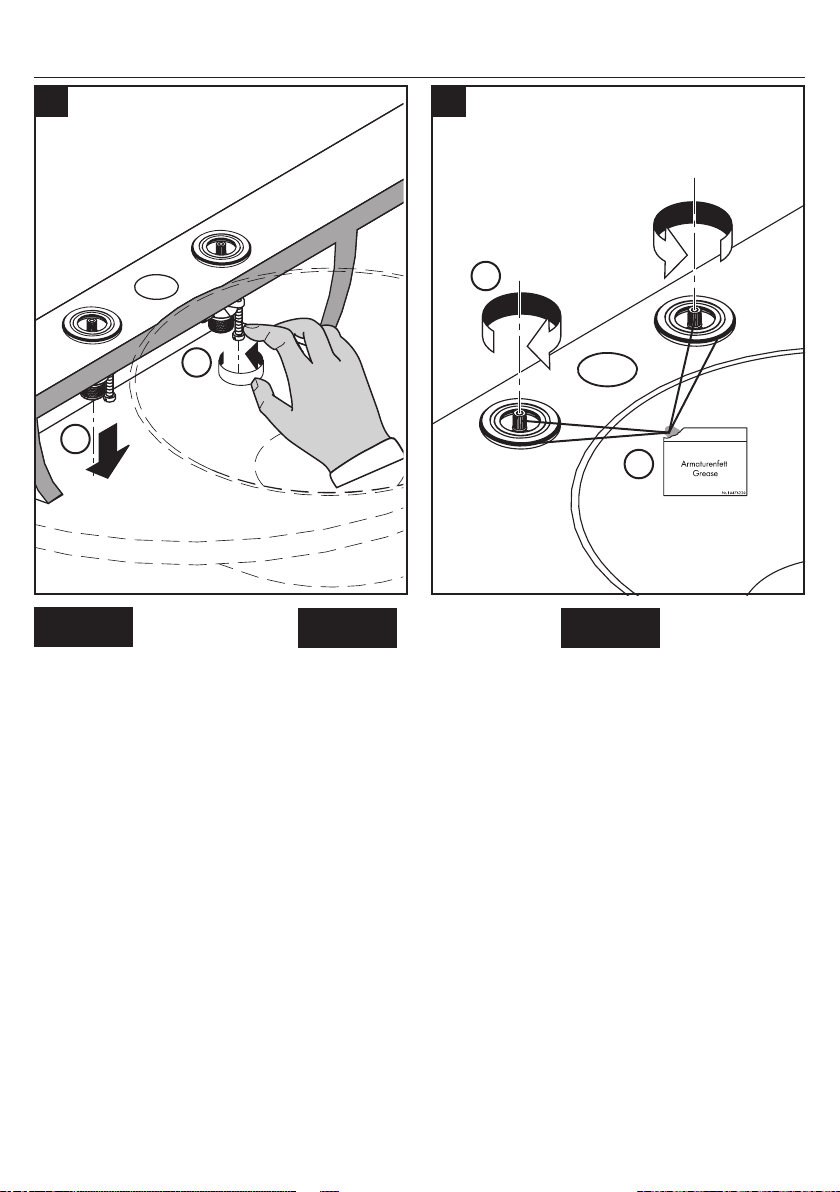

Rest the valve on the mounting
surface.
Tighten the screws by hand.
Déposez la valve sur la surface de
montage.
Serrez l’écrou de montage et les
vis de serrage.
Apoye la válvula en la superficie
de montaje.
Apriete los tornillos con la mano.
Turn the valve stems to the off
position.
Lightly lubricate the stems and the
threads on the handle mount-
ing plates using white plumbers'
grease.
Fermez les robinets.
Lubrifiez légèrement les tiges et les
filets sur les plaques de montage
en utilisant de la graisse de plom-
berie blanche.
Gire los vástagos de las válvulas a
la posición cerrada.
Lubrique ligeramente los vástagos
y las roscas en las placas de
montaje con grasa blanca para
plomería.
1
2
3
1
2
2

7
English Français Español

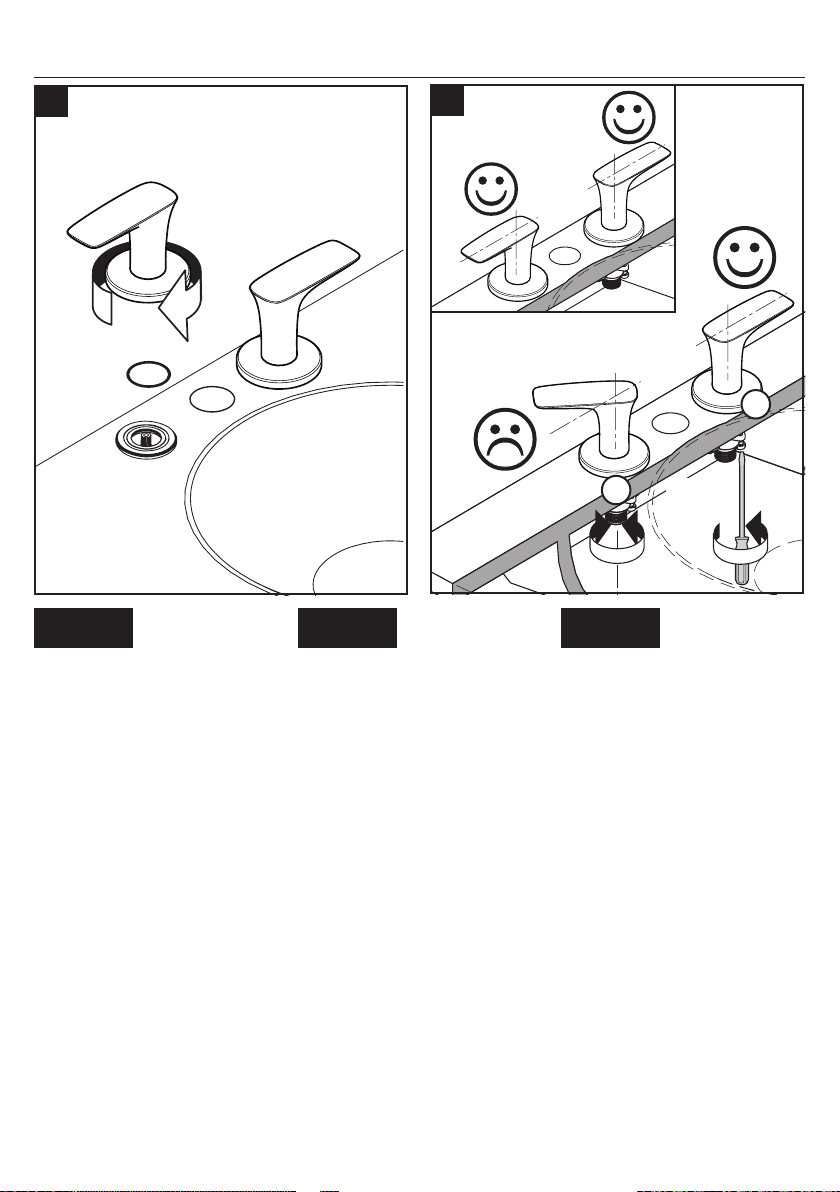

Install the handles.
Secure the handle to the valve by
rotating the escutcheon clockwise.
Installez les poignées.
Tournez la cloche de la poignée
dans le sens horaire pour qu’elle
se visse sur la tige de la valve.
Instale las manijas.
Fije la manija a la válvula girando
el escudo en sentido horario.
Inspect the alignment of the
handles.
If it is unsatisfactory, loosen the
screws and rotate the valve.
Tighten the tensioning screws using
a screwdriver.
Vérifiez l’alignement des poignées.
S’il ne convient pas, deserrez les
vis et tournez le robinet.
Serrez les vis.
Inspeccione la alineación de las
manijas.
Si no es satisfactoria, afloje los
tornillos y gire la válvula.
Apriete los tornillos tensores con
un destornillador.
5
4
1
2
5.2 ft-lb
7 Nm

8
English Français Español
Déposez le bec sur la surface de
montage.
Installez la rondelle en fibre, la
rondelle métalilique, et l’écrou de
montage sur le bec.
Serrez l'écrou de montage.
Place the spout assembly on the
mounting surface.
Install fiber washer, metal washer,
and mounting nut.
Apoye el surtidor en la superficie
de montaje.
Instale la arandela de fibra, la
arandela metálica y la tuerca de
montaje en el surtidor.
Apriete la tuerca de montaje.
Tighten the tensioning screws. Serrez les vis de pression. Apriete los tornillos tensores.
1
2
2.2 ft-lb
3 Nm
7
6

9
English Français Español

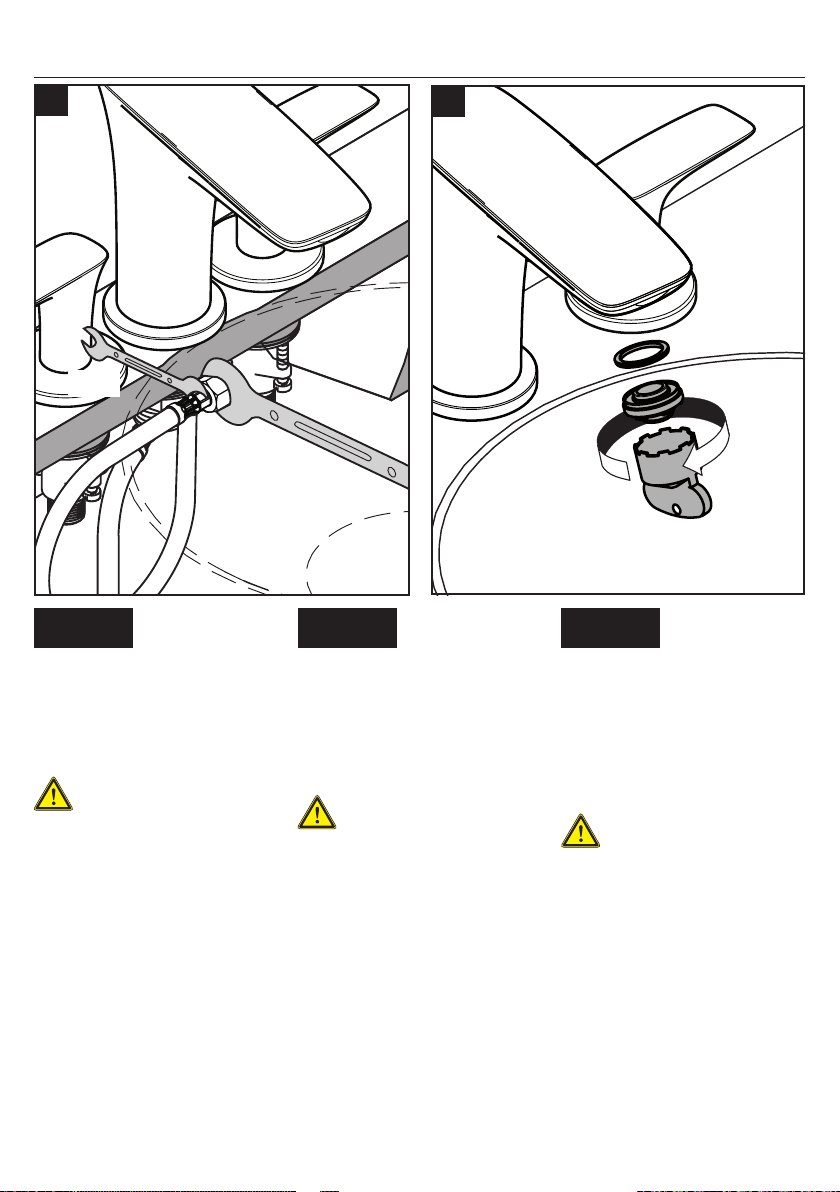

Connect the hoses to the valves.
Tighten the hose nuts using two
wrenches, as shown.
Do not allow the
hoses to twist.
A twisted hose may
become loosened
from the spout,
causing a leak.
Install ½" supply lines (not includ-
ed) on the hot and cold valves.
Remove the aerator.
Poussez l’extrémité du tuyau dans
l’orifice de la valve.
Serrez fermement l’écrou à l’aide
d’une clé.
Faites en sorte
que le tuyau de
raccordement ne
s’entortille pas car il
pourrait se desserrer
du bec.
Installez les conduites d’alimenta-
tion (non comprises).
Retirez l’aérateur.
Conecte las mangueras a las
válvulas.
Apriete las tuercas de la
manguera con dos llaves, como se
muestra.
No permita las
mangueras se
retuerzan. Si una
manguera queda
retorcida, puede
aflojarse del surtidor
y causar pérdidas.
Instale las tuberías de suministro
de ½” (no incluidas) en las válvu-
las de agua caliente y fría.
Retire el aireador.
5.9 ft-lb
8 Nm
16 mm
9 mm
89

10
English Français Español
> 2 min
Flush the faucet for at least two
minutes.
Install the aerator.
Do not overtighten
the aerator, or
damage may result.
Rincez le robinet pendant au
moins 2 minutes.
Installez l’aérateur.
Ne serrez pas
trop l’aérateur,
vous pourriez
l’endommager.
Lave el grifo durante al menos 2
minutos.
Instale el aireador.
No apriete el
aireador en exceso,
puesto que podría
dañarlo.
10 11
