Hans Grohe AXOR Citterio 3911600 Series Manual

UNIDOMO®
www.unidomo.de
04621- 30 60 89 0
[email protected]
Mo.-Fr. 8:00-17:00 Uhr
a member of DAIKIN group
  
 
  

INSTALLATION
DE ⁄ Gebrauchsanleitung ⁄ Montageanleitung 02
FR ⁄ Mode d'emploi ⁄ Instructions de montage 03
EN ⁄ Instructions for use ⁄ assembly instructions 04
IT ⁄ Istruzioni per l'uso ⁄ Istruzioni per Installazione 05
ES ⁄ Modo de empleo ⁄ Instrucciones de montaje 06
NL ⁄ Gebruiksaanwijzing ⁄ Handleiding 07
DK ⁄ Brugsanvisning ⁄ Monteringsvejledning 08
PT ⁄ Instruções para uso ⁄ Manual de Instalación 09
PL ⁄ Instrukcja obsługi ⁄ Instrukcja montażu 10
CS ⁄ Návod k použití ⁄ Montážní návod 11
SK ⁄ Návod na použitie ⁄ Montážny návod 12
ZH ⁄ 用户手册 ⁄ 组装说明 13
RU ⁄ Руководство пользователя ⁄ Инструкция по монтажу 14
HU ⁄ Használati útmutató ⁄ Szerelési útmutató 15
FI ⁄ Käyttöohje ⁄ Asennusohje 16
SV ⁄ Bruksanvisning ⁄ Monteringsanvisning 17
LT ⁄ Vartotojo instrukcija ⁄ Montavimo instrukcijos 18
HR ⁄ Upute za uporabu ⁄ Uputstva za instalaciju 19
TR ⁄ Kullanım kılavuzu ⁄ Montaj kılavuzu 20
RO ⁄ Manual de utilizare ⁄ Instrucţiuni de montare 21
EL ⁄ Οδηγίες χρήσης ⁄ Οδηγία συναρµολόγησης 22
SL ⁄ Navodilo za uporabo ⁄ Navodila za montažo 23
ET ⁄ Kasutusjuhend ⁄ Paigaldusjuhend 24
LV ⁄ Lietošanas pamācība ⁄ Montāžas instrukcija 25
SR ⁄ Uputstvo za upotrebu ⁄ Uputstvo za montažu 26
NO ⁄ Bruksanvisning ⁄ Montasjeveiledning 27
BG ⁄ Инструкция за употреба ⁄ Ръководство за монтаж 28
SQ ⁄ Udhëzuesi i përdorimit ⁄ Udhëzime rreth montimit 29
AR ⁄ ⁄ 30

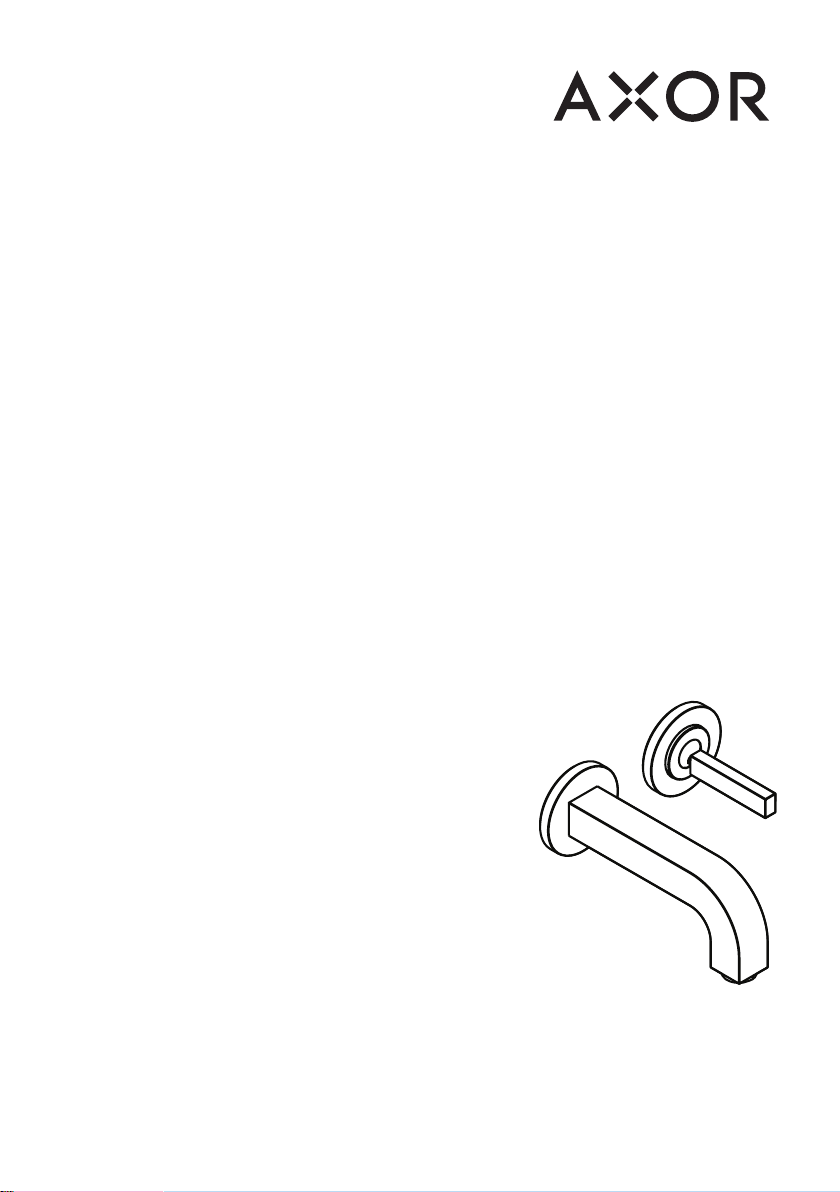

AXOR Citterio
39113000 ⁄ 3911600X

02
SICHERHEITSHINWEISE
Bei der Montage müssen zur Vermeidung von Quetsch-
und Schnittverletzungen Handschuhe getragen
werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körperrei-
nigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
MONTAGEHINWEISE
⁄ Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
⁄ Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
⁄ Die in den Ländern jeweils gültigen Installationsrichtlini-
en sind einzuhalten.
⁄ Das Ablaufventil darf nur zum bestimmungsgemäßen
Gebrauch verwendet werden. Das Befestigen von
anderen Gegenständen z. B. einer Halbsäule an dem
Ablaufventil ist nicht zulässig.
⁄ Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der EcoS-
mart® (Durchflussbegrenzer), der hinter dem Luftsprud-
ler sitzt, entfernt werden.
TECHNISCHE DATEN
Armatur serienmäßig mit EcoSmart® (Durchflussbegrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C ⁄ 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
BEDIENUNG
(siehe Seite 36)
Hansgrohe empfiehlt, morgens oder nach län-
geren Stagnationszeiten den ersten halben Liter
nicht als Trinkwasser zu verwenden.
MONTAGE (siehe Seite 31)
DURCHFLUSSDIAGRAMM
(siehe Seite 37)
 mit EcoSmart®
 ohne EcoSmart®
MASSE
(siehe Seite 37)
REINIGUNG
siehe beiliegende Broschüre
Kein essigsäurehaltiges Silikon verwenden!
SYMBOLBESCHREIBUNG
SERVICETEILE
(siehe Seite 38)
DE
PRÜFZEICHEN
(siehe Seite 39)

03
CONSIGNES DE SÉCURITÉ
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
INSTRUCTIONS POUR LE MONTAGE
⁄ Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface ne
pourra pas être reconnu.
⁄ Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
⁄ Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
⁄ La vanne d'écoulement ne doit être utilisée qu'aux
fins auxquelles elle a été conçue. La fixation d'autres
objets, tels p. ex. qu'une demi-colonne, est interdite sur
la vanne d'écoulement.
⁄ En cas de problèmes avec le chauffe-eau, ou bien si
le débit d'eau doit être plus important, il est possible
d'enlever l'EcoSmart® (limiteur de débit) se trouvant
derrière l'aérateur.
INFORMATIONS TECHNIQUES
Robinetterie équipée en série d’un EcoSmart® (limiteur de
débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C ⁄ 4 min
Le produit est exclusivement conçu pour de l'eau potable!
INSTRUCTIONS DE SERVICE
(voir pages 36)
Hansgrohe recommande de ne pas utiliser le
premier demi-litre le matin ou après une période
de stagnation prolongée.
MONTAGE (voir pages 31)
DIAGRAMME DU DÉBIT
(voir pages 37)
 avec EcoSmart®
 sans EcoSmart®
DIMENSIONS
(voir pages 37)
NETTOYAGE
voir la brochure ci-jointe
Ne pas utiliser de silicone contenant de l'acide
acétique!
DESCRIPTION DU SYMBOLE
PIÈCES DÉTACHÉES
(voir pages 38)
FR
CLASSIFICATION ACOUSTIQUE
ET DÉBIT
(voir pages 39)

04
SAFETY NOTES
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal pressures.
INSTALLATION INSTRUCTIONS
⁄ Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
⁄ The pipes and the fixture must be installed, flushed and
tested as per the applicable standards.
⁄ The plumbing codes applicable in the respective coun-
tries must be observed.
⁄ The drain valve must only be used as intended. It is not
allowed to attach other objects to the drain valve, for
example a semi-pedestal.
⁄ If the instantaneous water heater causes problems or
if you wish to increase the water flow, the EcoSmart®
(flow limiter) located behind the aerator can be
removed.
TECHNICAL DATA
This mixer series-produced with EcoSmart® (flow limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C ⁄ 4 min
The product is exclusively designed for drinking water!
OPERATION
(see page 36)
Hansgrohe recommends not to use as drinking
water the first half liter of water drawn in the
morning or after a prolonged period of non-use.
ASSEMBLY (see page 31)
FLOW DIAGRAM
(see page 37)
 with EcoSmart®
 without EcoSmart®
DIMENSIONS
(see page 37)
CLEANING
see enclosed brochure
Do not use silicone containing acetic acid!
SYMBOL DESCRIPTION
SPARE PARTS
(see page 38)
EN
TEST CERTIFICATE
(see page 39)

05
INDICAZIONI SULLA SICUREZZA
Durante il montaggio, per pevitare ferite da schiaccia-
mento e da taglio bisogna indossare guanti protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Attenzione! Compensare le differenze di pressione tra i
collegamenti dell'acqua fredda e dell'acqua calda.
ISTRUZIONI PER IL MONTAGGIO
⁄ Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
⁄ Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
⁄ Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
⁄ Utilizzare la valvola di scarico solo conforme alla
destinazione. Non è consentito fissare altri oggetti, ad
es. una semi-colonna, alla valvola di scarico.
⁄ Nel caso di problemi con lo scalda-acqua oppure nel
caso si desiderasse più erogazione, si può eliminare
il EcoSmart® (limitatore di flusso) che si trova dietro la
valvola di aerazione.
DATI TECNICI
Questo miscelatore è dotato di serie del EcoSmart®
(limitatore di flusso)
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C ⁄ 4 min
Il prodotto è concepito esclusivamente per acqua pota-
bile!
P R O C E D U R A
(vedi pagg. 36)
Hansgrohe raccomanda, di mattina oppure
dopo lunghi tempi di stagnazione, di non utilizza-
re il primo mezzo litro come acqua potabile.
MONTAGGIO (vedi pagg. 31)
DIAGRAMMA FLUSSO
(vedi pagg. 37)
 con EcoSmart®
 senza EcoSmart®
INGOMBRI
(vedi pagg. 37)
PULITURA
vedi il prospetto accluso
Non utilizzare silicone contenente acido acetico!
DESCRIZIONE SIMBOLO
PARTI DI RICAMBIO
(vedi pagg. 38)
IT
SEGNO DI VERIFICA
(vedi pagg. 39)

06
INDICACIONES DE SEGURIDAD
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de baño,
higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre agua
fría y agua caliente deben equilibrarse.
INDICACIONES PARA EL MONTAJE
⁄ Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
⁄ Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
⁄ Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
⁄ La válvula de desagüe solo puede ser utilizada para
el uso especificado. No se permite fijar a la válvula de
desagüe otros objetos, como una semicolumna.
⁄ En caso de problemas con el calentador instantáneo o
cuando se desee más caudal de agua puede quitarse
el EcoSmart® (limitador de caudal), situado detrás del
aireador.
DATOS TÉCNICOS
Grifo, desde fábrica equipado con EcoSmart® (limitador
de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C ⁄ 4 min
El producto ha sido concebido exclusivamente para agua
potable.
MANEJO
(ver página 36)
Hansgrohe recomienda no utilizar el primer
medio litro como agua potable por las mañanas
o tras un largo periodo de inactividad.
MONTAJE (ver página 31)
DIAGRAMA DE CIRCULACIÓN
(ver página 37)
 con EcoSmart®
 sin EcoSmart®
DIMENSIONES
(ver página 37)
LIMPIAR
ver el folleto adjunto
No utilizar silicona que contiene ácido acético!
DESCRIPCIÓN DE SÍMBOLOS
R E P U E S T O S
(ver página 38)
ES
MARCA DE VERIFICACIÓN
(ver página 39)

07
VEILIGHEIDSINSTRUCTIES
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiënische
doeleinden en voor de lichaamreiniging worden
gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
MONTAGE-INSTRUCTIES
⁄ Vóór de montage moet het product gecontroleerd wor-
den op transportschade. Na de inbouw wordt geen
transport- of oppervlakteschade meer aanvaard.
⁄ De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
⁄ De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
⁄ De uitlaatklep mag enkel gebruikt worden voor het
reglementaire gebruik. Het bevestigen van andere
voorwerpen, bv. een halfzuil op de uitlaatklep is niet
toegestaan.
⁄ Wanneer problemen optreden bij doorloopgeisers of
wanneer een grotere waterdoorvoer gewenst is, kan
de EcoSmart® (doorstroombegrenzer) die achter de
perlator is gemonteerd, makkelijk verwijderd worden.
TECHNISCHE GEGEVENS
Armatuur standaard met EcoSmart® (doorstroombegren-
zer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C ⁄ 4 min
Het product is uitsluitend ontworpen voor drinkwater!
BEDIENING
(zie blz. 36)
Hansgrohe raadt aan om 's morgens na langere
stagnatietijden de eerste halve liter niet als dink-
water te gebruiken.
MONTAGE (zie blz. 31)
DOORSTROOMDIAGRAM
(zie blz. 37)
 met EcoSmart®
 zonder EcoSmart®
M A T E N
(zie blz. 37)
REINIGEN
zie bijgevoegde brochure
Gebruik geen zuurhoudende silicone!
SYMBOOLBESCHRIJVING
SERVICE ONDERDELEN
(zie blz. 38)
NL
KEURMERK
(zie blz. 39)

08
SIKKERHEDSANVISNINGER
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og krops-
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
MONTERINGSANVISNINGER
⁄ Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
⁄ Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
⁄ Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
⁄ Afløbsventilen må kun bruges til det fastlagte formål.
Det er ikke tilladt at fastgøre andre genstande f.eks. en
halvsøjle til afløbsventilen.
⁄ Ved problemer med gennemløbsvandvarmer eller hvis
der ønskes mere vandgennemstrømning, kan EcoS-
mart® (gennemstrømningsbegrænseren), der sidder i
perlatoren, fjernes.
TEKNISKE DATA
Armaturet er forsynet med EcoSmart® (gennemstrømnings-
begrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C ⁄ 4 min
Produktet er udelukkende beregnet til drikkevand!
BRUGSANVISNING
(se s. 36)
Hansgrohe anbefaler at den første halve liter om
morgenen eller efter længere stagneringstider
ikke anvendes som drikkevand.
MONTERING (se s. 31)
GENNEMSTRØMNINGSDIAGRAM
(se s. 37)
 med EcoSmart®
 uden EcoSmart®
MÅLENE
(se s. 37)
RENGØRING
se venligst den vedlagte brochure
Der må ikke benyttes eddikesyreholdig silikone!
SYMBOLBESKRIVELSE
RESERVEDELE
(se s. 38)
DK
GODKENDELSE
(se s. 39)

09
AVISOS DE SEGURANÇA
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes de
entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
AVISOS DE MONTAGEM
⁄ Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
⁄ As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
⁄ A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
⁄ A válvula de escoamento só pode ser utilizada para
o fim para o qual foi concebida. Não é permitida a
fixação de outros objetos na válvula de escoamento
como, por exemplo, uma semicoluna.
⁄ Em caso de problemas com o esquentador de água
ou se desejar maior débito de água, é possível retirar
o EcoSmart® (limitador de caudal), situado por trás do
emulsor.
DADOS TÉCNICOS
Misturadoras produzidas em série com EcoSmart® (limita-
dor de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C ⁄ 4 min
Este produto foi única e exclusivamente concebido para
água potável!
FUNCIONAMENTO
(ver página 36)
A Hansgrohe recomenda a não utilização do
primeiro meio litro de água, de manhã ou após
longas paragens, para fins de consumo.
MONTAGEM (ver página 31)
FLUXOGRAMA
(ver página 37)
 com EcoSmart®
 sem EcoSmart®
M E D I D A S
(ver página 37)
LIMPEZA
consultar a seguinte brochura
Não utilizar silicone que contenha ácido
acético!
DESCRIÇÃO DO SÍMBOLO
PEÇAS DE SUBSTITUIÇÃO
(ver página 38)
PT
MARCA DE CONTROLO
(ver página 39)
