Hans Grohe Talis Select S 190 72045 1 Series Instruction Manual

Talis Select S 190
72045xx1
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
English Français
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale 1.2 GPM
Dimension du trou dans la surface 1⅜ po
de montage
Profondeur maximale de la surface 1⅝ po
de montage
* Vous devez connaître et respecter tous les codes de plom-
berie locaux applicables pour le réglage de la température
du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un plom-
bier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous de dis-
poser de tous les outils et du matériel nécessaires
pour l’installation.
• Cette robinetterie incluent des adaptateurs et les
filtres. Les adaptateurs et les filtres doivent être
installés.
• Cette robinetterie n’incluent pas un obturateur à
clapet ou une tirette.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate 1.2 GPM
Hole size in mounting surface 1⅜"
Max. depth of mounting surface 1⅝"
*Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly be-
fore beginning installation. Make sure that you
have all tools and supplies needed to complete
the installation.
• This faucet includes 10 mm supply hoses. The
included filters and adapters must be used.
• This faucet does not include a drain or a pull rod.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.

3
Español
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176° F*
Caudal máximo 1.2 GPM
Tamaño del orificio en la superficie 1⅜"
de montaje
Profundidad máxima de la 1⅝"
superficie de montaje
*Debe conocer y cumplir todos los códigos locales apli-
cables para ajustar la temperatura del calentador de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• Esta grifería incluyen adaptadores y filtros. Los
adaptadores y filtros deben ser instalados.
• Esta grifería no incluyen un tapón elevable ni un
tirador.
• Mantenga este folleto y el recibo (u otro com-
probante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere
en caso de ser necesario solicitar piezas bajo
garantía.
Tools Required / Outiles Utiles /
Herramientas Útiles
10 mm
19 mm
22 mm

4
Talis Select S 190
72045xx1
12⅛"
7"
5⅛"
4 2
°
1¼"
15¾"
max. 1⅝"
1¾"
⅜
G⅜

5
English Français Español
Installation / Installation / Instalación

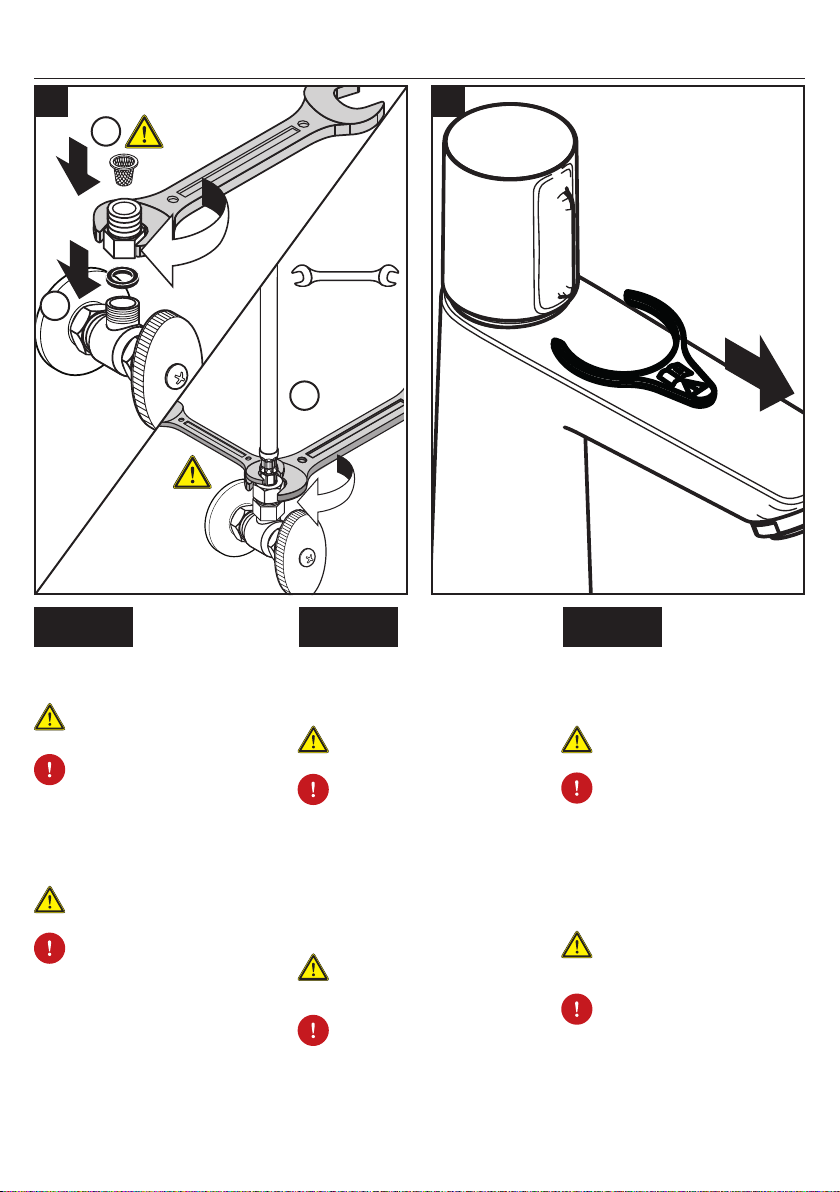

Place the faucet and sealing ring
on the mounting surface.
Install the fiber washer, friction
washer, and mounting nut.
Tighten the mounting nut by hand.
Placez le robinet et l’anneau
d’étanchéité sur la surface de
montage.
Installez la rondelle en fibre, la
rondelle métallique et l’écrou de
montage.
Serrez l’écrou de montage à la
main.
Coloque el grifo y el aro de
sellado sobre la superficie de
montaje.
Instale la arandela de fibra, la
arandela metálica y la tuerca de
montaje.
Apriete la tuerca de montaje con
la mano.
Tighten the tensioning screws. Serrez les vis de pression à l’aide
d’un tournevis.
Apriete los tornillos tensores con
un destornillador.
1 2
2.2 ft-lb
3 Nm

6
English Français Español

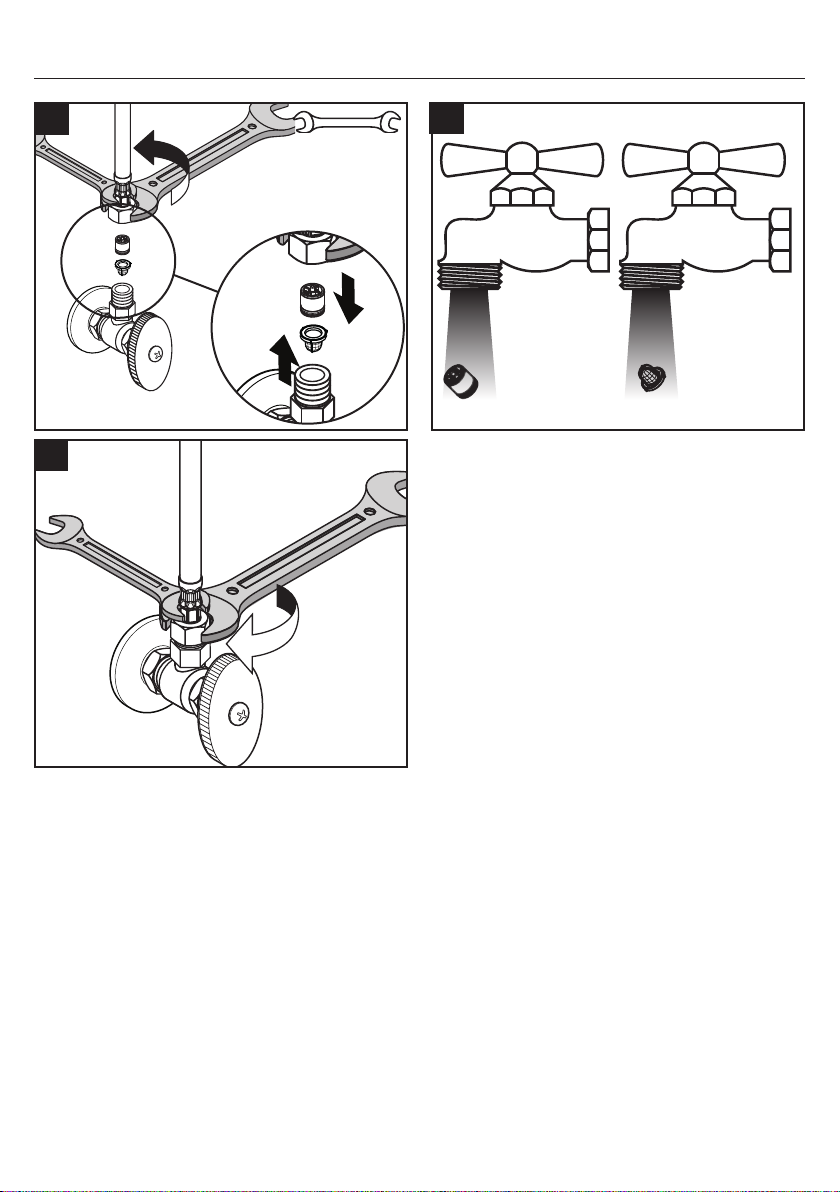

Install the adapters on the stops.
Install the filters.
Failure to install the fil-
ters may result in debris
damage to the faucet.
Connect the supply lines to the
adapters.
Use two wrenches.
Do not allow the hoses
to twist.
Remove the clip.
Installez les adaptateurs sur les
butées d’arrêt.
Installez les filtres.
Si ces filtres ne sont pas
installés, il est possible
que le robinet n’offre
pas un rendement
satisfaisant.
Connectez les tuyaux d’arrivée sur
les adapteurs.
Utilisez deux clés, tel
qu’illustré.
Assurez-vous que les
tuyaux ne s’entortillent
pas.
Retirez le protecteur.
Instale los adaptadores sobre los
topes.
Instale los filtros.
Si no se instalan los
filtros, el grifo puede
funcionar en forma
insatisfactoria.
Conecte las mangueras de suminis-
tro sobre los topes.
Use las dos llaves fijas
como se ilustra.
No permita las
mangueras se
retuerzan.
Retire el protector.
1
2
3
3 4
10 mm
19 mm
5.9 ft-lb
8 Nm

7
English Français Español

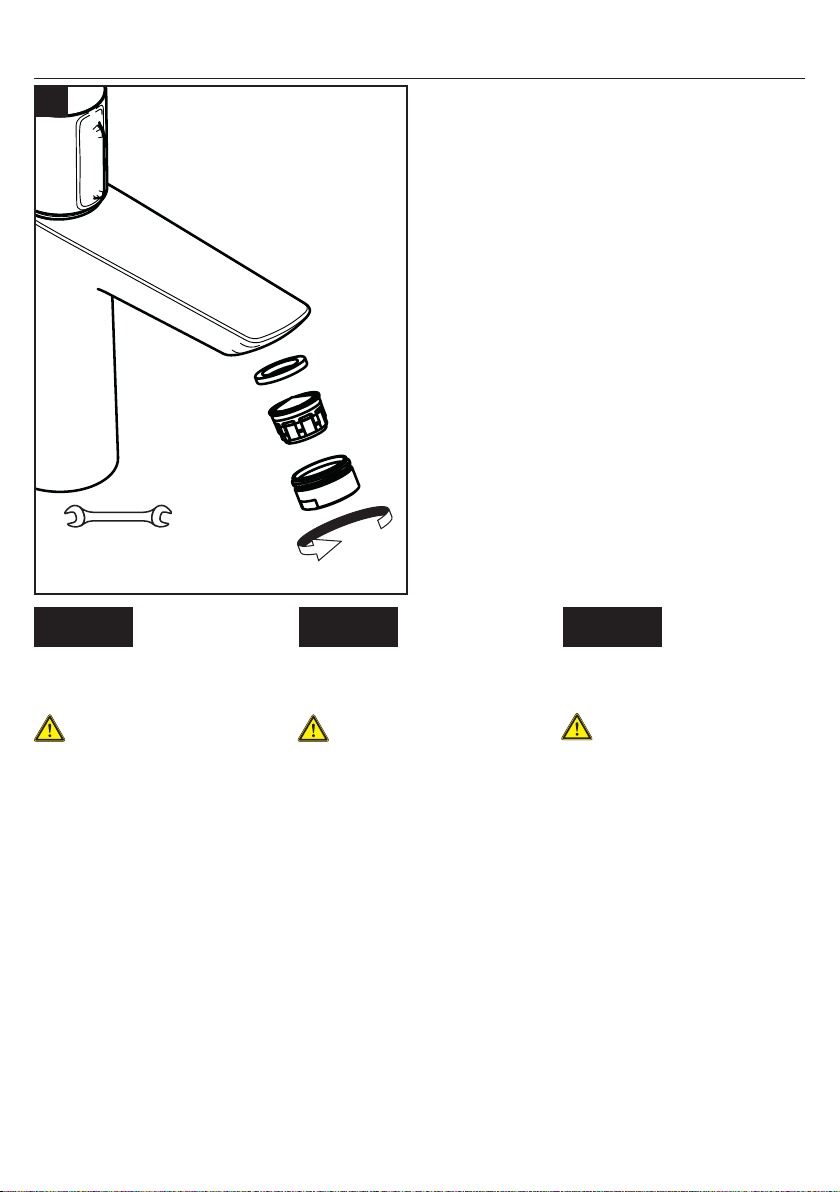

Remove the aerator.
Flush the faucet for at least two
minutes.
Retirez l’aérateur.
Rincez le robinet pendant au
moins 2 minutes.
Retire el aireador.
Lave el grifo durante al menos 2
minutos.
22 mm
> 2 min
5 6

8
English Français Español
Install the aerator.
Do not overtighten the
aerator, or damage may
result.
Installez l’aérateur.
Ne serrez pas trop
l’aérateur, vous pour-
riez l’endommager.
Instale el aireador.
No apriete el aireador
en exceso, puesto que
podría dañarlo.
22 mm
1.48 ft-lb / 2 Nm
7

9

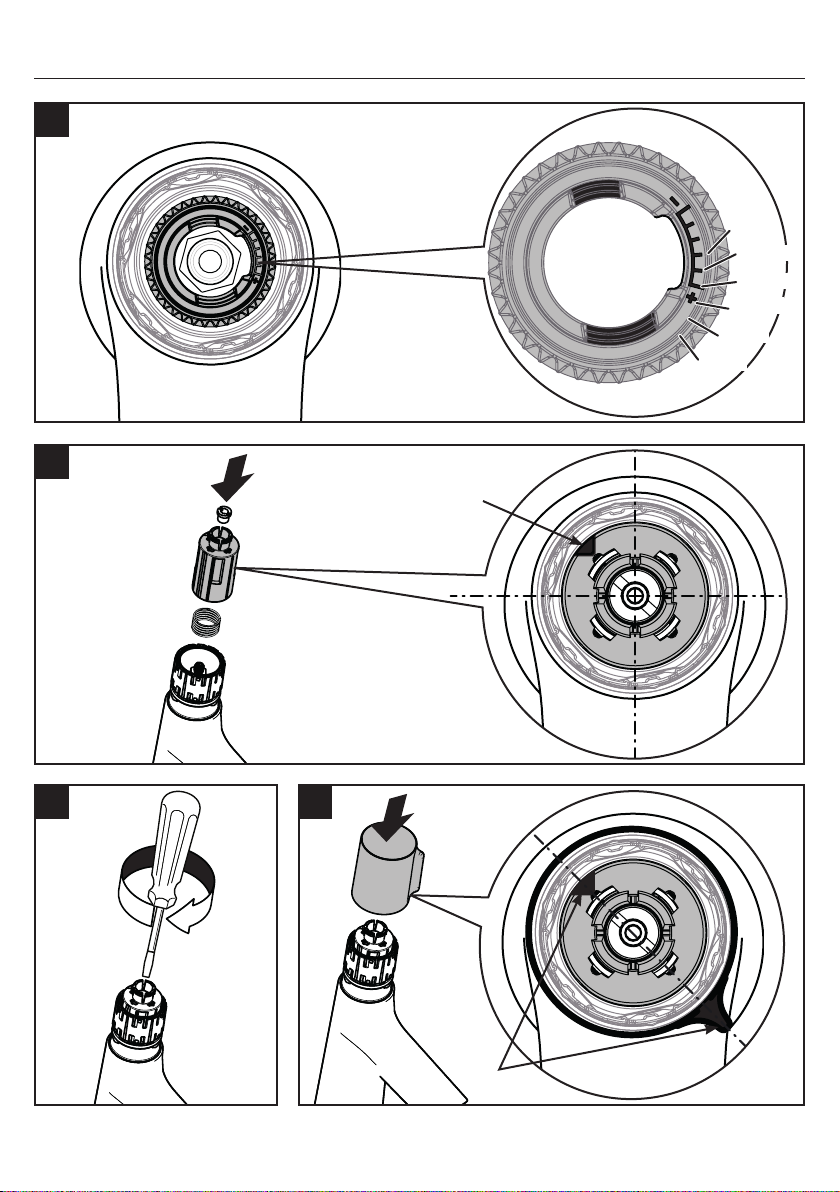

Set the High Temperature Limit Stop (optional) / Réglage de la butée limite d’eau chaude
(en option) / Ajuste el tope de límite de alta temperatura (opcional)
140°F 50° F 44 PSI
2 3
1
45
!

10
6
7
8 9
!
!
95°F
102°F
109°F
117°F
135°F
140°F
