Hans Grohe AXOR Citterio/Uno2 Series Manual

Citterio / Uno²
16180180
DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d‘emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l‘uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth
montimit 29
AR   /   30

2
0, 1, 2
Montage siehe Seite 34
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen
müssen ausgeglichen werden.
Elektroanschluss
Die Installations- und Prüfungsarbeiten sind von einer zugelassenen Elektro-
fachkraft, unter Berücksichtigung von VDE 0100 Teil 701 u. IEC 60364-7-701,
auszuführen.
Bei der Elektroinstallation sind die entsprechenden VDE-, Landes- und EVU-Vor-
schriften in der jeweils gültigen Fassung einzuhalten.
Die gesamte Stromversorgung erfolgt über einen 240V/N/PE/50Hz Wechsel-
stromanschluss.
Die Absicherung muss über eine Fehlerstrom-Schutzeinrichtung (RCD/ FI) mit
einem Bemessungsdifferenzstrom ≤ 30 mA erfolgen.
Die Absicherung muss in regelmäßigen Abständen auf ihre Funktion überprüft
werden.
Die Umgebungstemperatur darf nicht größer als 50 ºC sein.
Es muss gewährleistet sein dass das Produkt vom Netz getrennt werden kann, z.
B. durch einen allpoligen Schalter nach EN 60335-1 Abs. 24.3.
Montagehinweise
• Die Leitungen und die Armatur müssen nach den gültigen Normen montiert,
gespült und geprüft werden. (Installation nach EN 1717)
• Sämtliche Arbeiten dürfen nur im spannungsfreien Zustand vorgenommen
werden.
• Der Grundkörper 01850180 kann nur senkrecht eingebaut werden!
• Um Anschlussstücke einzudrehen oder den Montagering zu verstellen, die iBox
mittels eines Rohrstücks in den Schraubstock einspannen. (siehe Seite 36)
• Für das im Fertigset mitgelieferte Netzteil muss eine Unterputzschalterdose mit
einer 230 V Zuleitung vorgesehen werden.
• Das Netzteil darf nicht in Schutzbereich 0, 1 oder 2 eingebaut werden. (siehe
Seite 33)
• Die Unterputzschalterdose ist über ein Leerrohr EN 20 mit dem Grundset verbun-
den.
• Die Distanz zwischen Unterputzschalterdose und Grundset darf maximal 7 m
betragen.
• Das Leerrohr muss mindestens alle 500 mm fixiert werden und der Biegeradius
muss größer als 100 mm sein.
• An ein Netzteil des Fertigsets können bis zu vier Armaturen angeschlossen
werden.
• Alle Komponenten müssen zugänglich bleiben.
• Die Dichtmanschette darf nicht heiß verklebt werden. Falls die iBox universal heiß
verklebt werden soll, muss darauf geachtet werden, dass diese nicht beschädigt
wird.
• Der Grundkörper kann entsprechend der baulichen Gegebenheiten montiert
werden (Montagebeispiele siehe Seite 34 und 35).
A Installation auf die Wand.
B Installation auf die Wand. Hier mit flexiblem Abstandshalter durch 10er Stock-
schrauben.
C Montage auf Trägersystem.
D Installation an Fertighaus-Montageplatten oder Fertigzellen.
E Installation direkt in die Wand.
Spülen
Komplette Installation gemäß DIN 1988 / EN 1717 spülen. Die Pfeile auf dem
Spülblock zeigen, welcher Zulauf mit welcher Abgangsleitung verbunden ist, z. B.
Kaltwasser mit dem unteren Abgang und Warmwasser mit dem oberen Abgang. Da
nur ein Abgang benötigt wird, muß nach dem ersten Spülvorgang der Spülblock
um 90º gedreht werden.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 65°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!

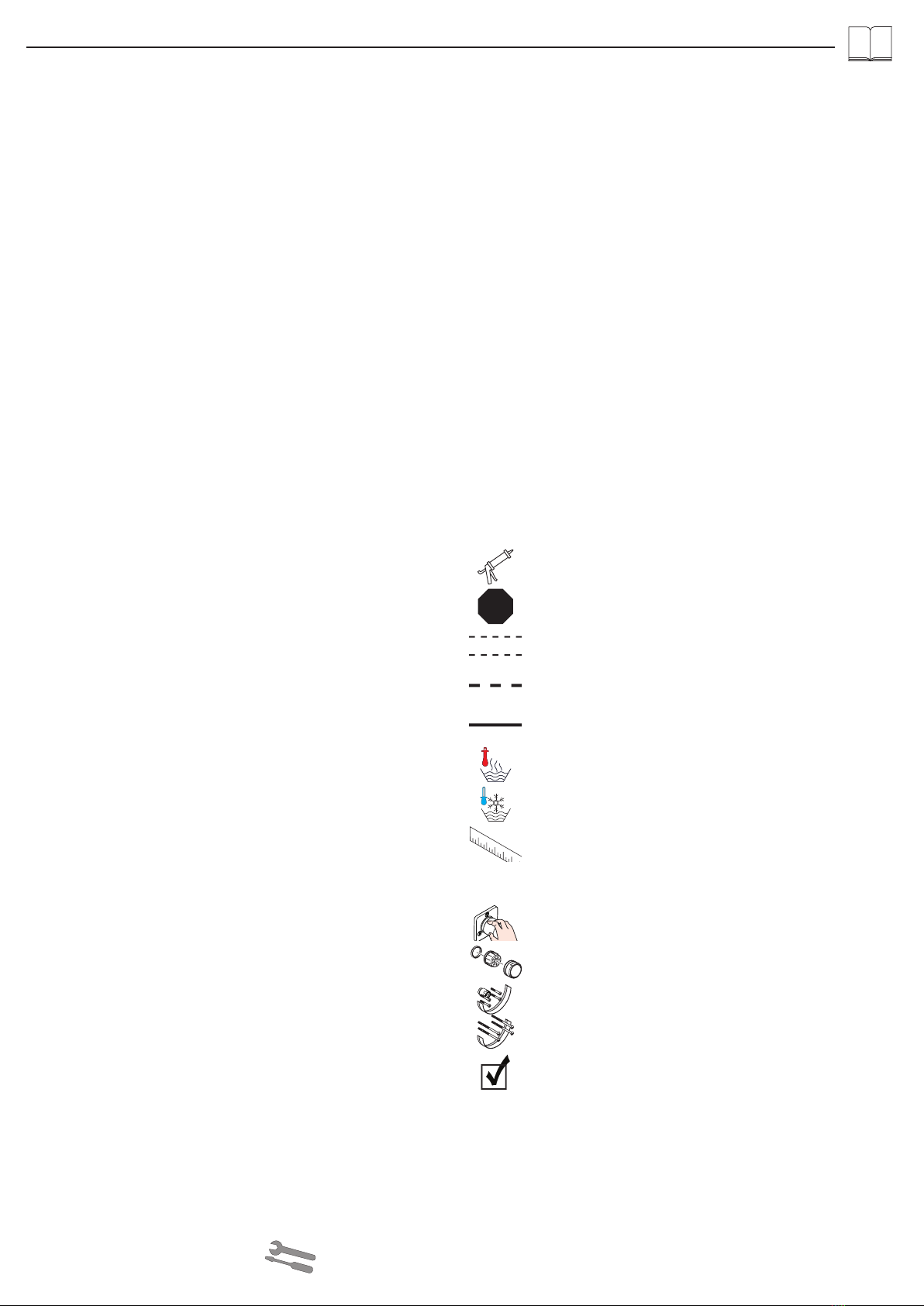

Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Netzteil
Leerrohr
230 V
Maße (siehe Seite 32)
Deutsch
Bedienung (siehe Seite 39)
Serviceteile (siehe Seite 31)
Wasseranschluss DN20 Kaltwasser
Sonderzubehör (nicht im Lieferumfang enthalten)
Verlängerung 25 mm #13594000 (siehe Seite 31)
6 V
Wasseranschluss DN20 Warmwasser
Schutzbereich (siehe Seite 33)
Prüfzeichen (siehe Seite 40)

3
0, 1, 2
Montage voir pages 34
Consignes de sécurité
Lors du montage, porter des gants de protection pour éviter toute blessure par
écrasement ou coupure.
Il est conseillé d'équilibrer les pressions de l'eau chaude et froide.
Raccord électrique
Les travaux d'installation et de contrôle doivent être effectués par un électricien
agréé en conformité avec les dispositions des normes VDE 0100 partie 701 et
CEI 60364-7-701.
Respecter les consignes VDE, nationale et EVU correspondantes, dans leur
version en vigueur.
L'ensemble de l'alimentation électrique est réalisé par le biais d'un raccorde-
ment à courant alternatif de 240V/N/PE/50Hz.
La protection par fusibles doit se faire avec un dispositif de protection par
courant de défaut (RCD/ FI) avec un courant différentiel résiduel de maximum
30 mA.
Le fonctionnement de la protection par fusibles doit être vérifié à intervalles
réguliers.
La température ambiante ne doit pas être supérieure à 50ºC.
La possibilité de séparation du secteur doit être garantie pour le produit, par
ex. par une fiche multipolaire selon EN 60335-1 para. 24.3.
Instructions pour le montage
• Les conduites et la robinetterie doivent être montés, rincés et contrôlés selon les
normes en vigueur. (Installation selon EN 1717)
• Tous les travaux ne doivent être faits qu'à l'état hors tension.
• Le corps de base 01850180 ne peut être installé qu'à la verticale!
• Pour monter les différents raccords ou régler la bague de montage, fixer l´iBox
avec un tuyau dans l'étau. (voir pages 36)
• Prévoir une prise de courant sous crépi avec alimentation de 230 V pour le
transformateur fourni avec le kit
• Le transformateur ne doit être monté que dans la zone de protection 0, 1 ou 2.
(voir pages 33)
• La prise de courant sous crépi est relié au kit de base par une gaine vide EN 20
• La distance entre la prise de courant sous crépi et le kit de base ne doit pas
excéder 7 m
• La gaine vide doit être fixée au moins tous les 500 mm, et le rayon de courbure
doit être supérieur à 100 mm.
• Un transformateur du kit fourni permet de raccorder jusqu'à quatre robinetteries
• Tous les éléments doivent rester accessibles.
• La manchette étanche ne doit pas être collée à chaud. Faire attention que l´iBox
ne soit pas détériorée par un collage à chaud.
• La pièce de base peut être installée selon les différentes (possibilités voir pages
34 et 35).
A Installation au mur.
B Installation au mur avec une vis de distance.
C Montage sur système support.
D Installation encastrée sur plaques de montage d'un préfabriqué ou sur cellules
préparées.
E Installation directement dans le mur.
Rinçage
Rincer l´installation complète conformément à DIN 1988 / EN 1717. Les flèches
sur le bloc de rinçage indiquent quelle arrivée est reliée avec quelle sortie, par
ex. eau froide avec la sortie inférieure et eau chaude avec la sortie supérieure. vu
qu'une seule sortie est utilisée, le bloc de rinçage doit être tourné de 90° après le
premier rinçage.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 65°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau potable!

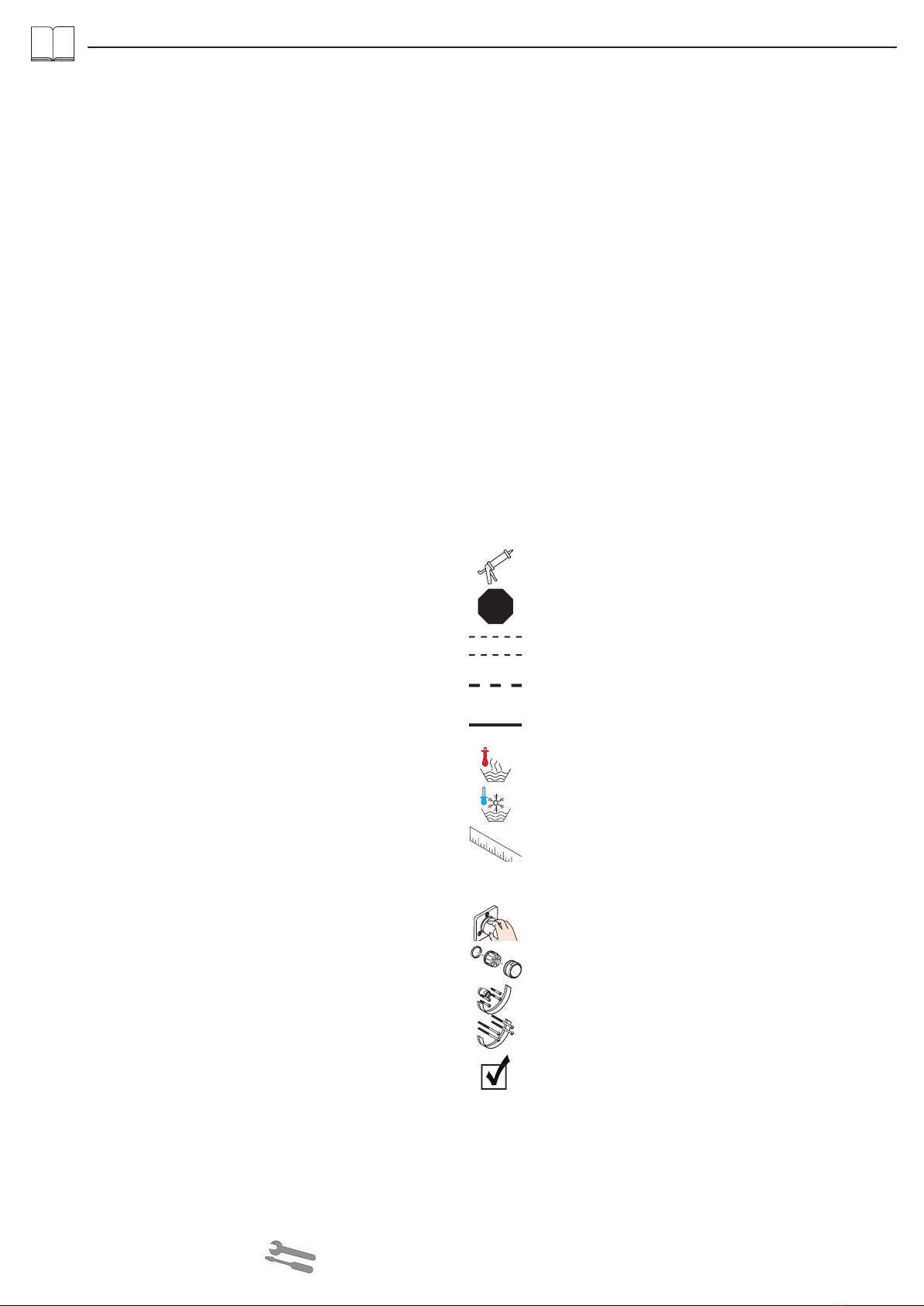

Description du symbole
Ne pas utiliser de silicone contenant de l'acide acétique!
transfo
Tube vide
230 V
Dimensions (voir pages 32)
Français
Instructions de service (voir pages 39)
Pièces détachées (voir pages 31)
Raccord d'eau DN20 Eau froide
Accessoires en option (ne fait pas partie de la fourni-
ture)
jeu de rallonge 25 mm #13594000 (voir pages 31)
6 V
Raccord d'eau DN20 Eau chaude
Zone de protection (voir pages 33)
Classification acoustique et débit (voir pages 40)

4
0, 1, 2
Assembly see page 34
Safety Notes
Gloves should be worn during installation to prevent crushing and cutting
injuries.
The hot and cold supplies must be of equal pressures.
Electrical connection
The installation and testing work must be performed by a skilled electrician in
observance of VDE 0100 part 701 and IEC 60364-7-701.
The current version of the applicable regulations from VDE, local authorities
and utility companies must be observed for electric installation work.
The entire power is supplied via a 240V/N/PE/50Hz AC connection.
The system must be protected via a leakage current protective device (RCD/
FI) with a measurement difference current of ≤ 30 mA.
The proper function of this fusing/protection must be checked at regular inter-
vals.
The ambient temperature must not be higher than 50ºC.
It must be ensured that the product can be disconnected from the mains, e.g.
via a an all-pin switch as per EN 60335-1, sect. 24.3
Installation Instructions
• The pipes and the fixture must be installed, flushed and tested as per the applica-
ble standards. (Installation to EN 1717)
• Any work may only be carried out in a de-energized state.
• The basic body 01850180 can only be installed vertically!
• To turn in the supply pipes or to adjust the installation ring, fix the iBox with a
pipe in the vice. (see page 36)
• For the transformer supplied with the ready-to-use set, a flush-mounted outlet
socket with a 230 V supply line must be provided.
• The transformer must not be installed in protection zones 0, 1 or 2. (see page 33)
• The flush-mounted outlet socket is connected with the basic set via an empty
conduit EN 20.
• The clearance between flush-mounted outlet socket and basic set may amount to
max. 7 m
• This empty pipe must be affixed at least every 500 mm and the bending radius
must be greater than 100 mm.
• Up to four fittings can be connected to a transformer on a ready-to-use set
• All components must remain accessible.
• The gasket is not suitable for hot glue. If the iBox universal should be hot glued,
please take care that the mixer is not damaged.
• The iBox can depending on the building application be mounted in different
ways, Installation examples please see page 34 and 35.
A Direct wall installation.
B Direct wall installation with 10 mm adjustable mounting studs.
C Installation on carrier system.
D Installation on prefabricated house installation panels or finished cells.
E Brick wall installation.
Flush piping system
Flush the complete installation (both hot and cold water supply) acc. to DIN 1988 /
EN 1717. The arrows on the flush body are indicating which inlet is connected with
which outlet line, e.g. cold water suply with bottom outlet and hot water supply with
top outlet. As only one outlet is required, the flush body must be turned by 90º after
the first flushing.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 65°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
transformer
Empty pipe
230 V
Dimensions (see page 32)
English
Operation (see page 39)
Spare parts (see page 31)
Water connection DN20 Cold water
Special accessories (order as an extra)
extension 25 mm #13594000 (see page 31)
6 V
Water connection DN20 Warm water
Protected area (see page 33)
Test certificate (see page 40)

5
0, 1, 2
Montaggio vedi pagg. 34
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiacciamento e da taglio biso-
gna indossare guanti protettivi.
Attenzione! Compensare le differenze di pressione tra i collegamenti dell'ac-
qua fredda e dell'acqua calda.
Allacciamento elettrico
I lavori di installazione e di controllo vanno eseguiti da un elettricista specia-
lizzato autorizzato, in considerazione della normativa VDE 0100 Parte 701 e
IEC 60364-7-701.
Per l'installazione elettrica vanno rispettate le corrispondenti prescrizioni VDE,
del Paese e EVU nella rispettiva versione valida.
L'alimentazione completa della corrente avviene attraverso un collegamento di
corrente alternata 240V/N/PE/50Hz.
Per protezione bisogna installare un circuito di sicurezza per correnti di guasto
(RCD/ FI) con una corrente differenziale nominale di ≤ 30 mA.
È necessario controllare ad intervalli regolari il perfetto funzionamento della
protezione.
La temperatura ambiente non deve essere maggiore di 50 ºC.
Deve essere garantito che il prodotto possa essere separato dalla rete elettrica,
p. es. tramite un interruttore passatutto secondo EN 60335-1 par. 24.3.
Istruzioni per il montaggio
• Montare, lavare e controllare tubature e rubinetteria rispettando le norme corren-
ti. (Installazione secondo la norma EN 1717)
• Tutti i lavori devono essere eseguiti solo in stato privo di tensione.
• Il corpo base 01850180 può essere installato soltanto in verticale!
• Per avvitare i raccordi o per regolare l'anello di montaggio, serrare l’ iBox nella
morsa come illustrato. (vedi pagg. 36)
• Per il trasformatore fornito insieme al kit terminale bisogna prevedere una scatola
per interruttore sotto traccia con cavo di alimentazione da 230 V.
• Il trasformatore non può essere installato in zone di protezione 0, 1 e 2. (vedi
pagg. 33)
• La scatola per interruttore sotto traccia è collegata tramite una canaletta EN 20
con il kit base.
• La distanza tra scatola per interruttore sotto traccia e kit base deve essere al
massimo 7 m.
• Il tubo vuoto va fissato almeno ogni 500 mm e il raggio curvato deve essere
maggiore di 100 mm.
• Ad un trasformatore del kit terminale possono essere collegate fino a quattro
armature.
• Tutte le componenti devono rimanere accessibili.
• Il manicotto di tenuta non deve essere incollato a caldo. Fare attenzione che l’
iBox universale non venga danneggiato da collanti a caldo.
• Il corpo incasso può essere installato conformemente alle condizioni edilizie,
vedi esempi di installazione alle pagg. 34 e 35.
A Installazione a muro.
B Installazione a muro. Qui con la regolazione della distanza (vite nr 10).
C Montaggio su struttura portante.
D Installazione su pannelli di montaggio o celle prefabbricate.
E Installazione diretta a muro.
Lavaggio della tubazione
Eseguire il lavaggio della tubazione come suggerisce la normativa DIN 1988 / EN
1717. Le frecce sulla copertura del corpo indicano quale alimentazione è collega-
ta a quale tubo di uscita (ad es. acqua fredda all'uscita inferiore e acqua calda
all'uscita superiore). Poiché è richiesta una sola uscita, dopo il primo lavaggio la
copertura del corpo deve essere girata di 90º.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 65°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido acetico!
trasformatore
Tubo vuoto
230 V
Ingombri (vedi pagg. 32)
Italiano
Procedura (vedi pagg. 39)
Parti di ricambio (vedi pagg. 31)
Allacciamento acqua DN20 Acqua fredda
Accessori speciali (non contenuto nel volume di fornitura)
Prolunga 25 mm #13594000 (vedi pagg. 31)
6 V
Allacciamento acqua DN20 Acqua calda
Zona protetta (vedi pagg. 33)
Segno di verifica (vedi pagg. 40)

6
0, 1, 2
Montaje ver página 34
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para evitar heridas por aplasta-
miento o corte.
Grandes diferencias de presión en servicio entre agua fría y agua caliente
deben equilibrarse.
Conexión eléctrica
Las tareas de instalación y prueba únicamente pueden ser realizadas por per-
sonal electricista cualificado, respetando las reglamentaciones de las normas
VDE 0100, parte 701, e IEC 60364-7-701.
Para la instalación eléctrica deben respetarse las disposiciones correspondien-
tes VDE, de cada país, y EVU en su versión vigente.
La alimentación de energía se realiza por medio de una conexión AC
240V/N/PE/50Hz.
La conexión debe establecerse a través de un dispositivo de protección de co-
rriente residual (RCD/ FI) con un interruptor diferencial de corriente ≤ 30 mA.
La función del seguro debe ser verificado en lapsos regulares.
La temperatura ambiente no debe superar los 50ºC.
Debe garantizarse que el producto pueda ser separado de la red, p. ej. con
un interruptor para todos los polos, según EN 60335-1 sección 24.3.
Indicaciones para el montaje
• Los conductos y la grifería deben montarse, lavarse y comprobarse según las
normas vigentes. (Instalación según DIN 1717)
• Todos los trabajos que se realicen, deben llevarse a cabo en estado sin tensión.
• La base 01850180 únicamente se puede montar en posición vertical.
• Para enroscar los codos de conexión o ajustar el anillo de montaje, fijar el iBox
universal mediante un trozo de tubería en un tornillo de banco. (ver página 36)
• Para el transformador incluido en el set completo se necesita un enchufe bajo
revoque con un cable de alimentación de 230 V.
• El transformador no debe ser instalado en los sectores de protección 0, 1 ó 2.
(ver página 33)
• El enchufe bajo revoque está conectado con el set básico a través de un tubo
vacío EN 20.
• La distancia máxima entre el enchufe bajo revoque y el set básico no puede ser
superior a los 7 m.
• El tubo vacío se debe fijar cada 500 mm, formando un radio de flexión superior
a 100 mm.
• Cada transformador del set completo tiene capacidad para conectar hasta
cuatro grifos.
• Procure que sean accesibles todos los componentes.
• El manguito de estanqueidad no debe pegarse en caliente. No dañar el iBox
universal al trabajar con termoadherente.
• El cuerpo empotrado puede ser colacado según los ejemplos expuestos en las
páginas 34 y 35.
A Instalación directamente sobre la pared.
B Instalación sobre la pared. Aqui con soportes de distanciamiento y tornillos de
acero de 10.
C Montaje en el sistema portante.
D Instalación en placas murales prefabricadas o en celdas prefabricadas.
E Instalación directa en la pared.
Purga de la tubería
Purgar la instalación según la normativa DIN 1988/ EN 1717. Las flechas en el
bloque de purgar indican qué entrada está conectada con qué salida, p. ej. agua
fría con la salida inferior y agua caliente con la salida superior. Como sólo se
utiliza una salida se ha de girar el bloque de purgar en 90º después del primer
proceso de purgar.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 65°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Transformador
Tubo vacío
230 V
Dimensiones (ver página 32)
Español
Manejo (ver página 39)
Repuestos (ver página 31)
Conexión de agua DN20 Agua fría
Opcional (no incluido en el suministro)
Prolongación 25 mm #13594000 (ver página 31)
6 V
Conexión de agua DN20 Agua caliente
Área protegida (ver página 33)
Marca de verificación (ver página 40)

7
0, 1, 2
Montage zie blz. 34
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen
worden gedragen.
Grote drukverschillen tussen de koud- en warmwatertoevoer dienen vermeden
te worden.
Elektrische aansluiting
De installatie- en controlewerkzaamheden moeten uitgevoerd worden door een
geautoriseerde electricien die rekening houdt met de normen VDE 0100 Deel
701 en IEC 60364-7-701.
Bij de elektrische installatie moeten de overeenkomstige VDE-, nationale en
EVU-voorschriften in de geldige versie in acht genomen worden.
De volledige stroomtoevoer gebeurt via een 240V/N/PE/50Hz wisselstroom-
aansluiting.
Deze moet middels een 2-polige FI-schakelaar met 30mA afgezekerd worden.
De beveiliging moet regelmatig op functionaliteit gecontroleerd worden.
De omgevingstemperatuur mag niet hoger zijn dan 50 ºC.
Er moet gegarandeerd zijn dat het product gescheiden kan worden van het
stroomnet, bv. door een alpolige schakelaar conform EN 60335-1 § 24.3.
Montage-instructies
• De leidingen en armaturen moeten gemonteerd, gespoeld en gecontroleerd
worden volgens de geldige normen. (Installatie naar EN 1717)
• Alle werkzaamheden mogen alleen uitgevoerd worden in de spanningsvrije
toestand.
• Het basislichaam 01850180 kan alleen verticaal ingebouwd worden!
• Om aansluitingen in te draaien of de montagering te verstellen, de iBox door
middel van een koppeling in de bankschroef vastzetten. (zie blz. 36)
• Voor de in de kant-en-klare set meegeleverde transformator moet een verzonken
schakeldoos met een voedingsleiding van 230 V voorzien worden.
• De transformator mag niet in veiligheidszone 0, 1 of 2 ingebouwd worden. (zie
blz. 33)
• De verzonken schakeldoos is via een lege buis EN 20 met de basisset verbon-
den.
• De afstand tussen de verzonken schakeldoos en de basisset mag niet meer dan
7 m bedragen.
• De lege buis moet minstens alle 500 mm vastgezet worden en de buigradius
moet groter zijn dan 100 mm.
• Aan een transformator van de kant-en-klare set kunnen maximum vier armaturen
aangesloten worden.
• Alle componenten moeten toegankelijk blijven.
• De dichtmanchet mag niet warm omwikkeld worden. Het kunststof huis van de
iBox universeel niet beschadigen door eventueel warm afdichtingsmateriaal!
• Het basisgarnituur kan overeenkomstig de situatie ter plaatse worden inge-
bouwd. Montagevoorbeelden zie pag. 34 en 35.
A Installatie voor de wand.
B Installatie voor de wand.
C Montage op houdersysteem.
D Installatie op montageplaten voor prefab-huizen of kant-en-klare cellen.
E Installatie in de wand.
Spoelen
De complete installatie overeenkomstig DIN 1988/ EN 1717 spoelen. De pijlen
op het spoelblok geven aan welke ingang met welke uitgang verbonden is, bv.
koud water met onderste uitgang en warm water met bovenste uitgang. Aangezien
slechts één uitgang wordt gebruikt, moet men na de eerste spoeling het spoelblok
90º draaien.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 65°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
trafo
Lege buis
230 V
Maten (zie blz. 32)
Nederlands
Bediening (zie blz. 39)
Service onderdelen (zie blz. 31)
Wateraansluiting DN20 Koud water
Toebehoren (behoort niet tot het leveringspakket)
Verlengstuk 25 mm #13594000 (zie blz. 31)
6 V
Wateraansluiting DN20 Warm water
Veiligheidszone (zie blz. 33)
Keurmerk (zie blz. 40)

8
0, 1, 2
Montering se s. 34
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at undgå kvæstelser og snitsår.
Større trykforskelle mellem koldt og varmt vand bør udjævnes.
El-tilslutning
Installeringen og afprøvningen skal gennemføres af en godkendt el-installatør
iht. VDE 0100 part 701 og IEC 60364-7-701.
Ved el-installeringen skal der tages hensyn til branchens forskrifter og de tilsva-
rende gældende natonale love og forskrifter.
Den samlede strømforsyning sker via en 240V/N/PE/50Hz vekselstrømtilslut-
ning.
Sikringen skal køre over en fejlstrømssikring (HFI) med en fejlstrømsdifference ≤
30 mA.
Sikringen skal kontrolleres i regelmæssige afstande for funktion.
Omgivelsestemperaturen må ikke være højere end 50 ºC.
Der skal sørges for, at produktet kan adskilles fra strømforsyningen, f.eks. via en
alpolet kontakt iht. EN 60335-1 stk. 24.3.
Monteringsanvisninger
• Ledningerne og armaturerne skal monteres, skylles og kontrolleres iht. de gæl-
dende standarder. (Installation efter EN 1717)
• Alle arbejder må kun gennemføres hvis apparatet er uden spænding.
• Basislegemet 01850180 kan kun monteres lodret!
• Til at skrue tilslutningstykker i eller til justering af monteringsringen skal iBox
spændes ind i skruestikken ved hjælp af et rørstykke. (se s. 36)
• Til transformatoren, som leveres med færdigsættet, skal der planlægges en ind-
bygget kontaktdåse med en 203 V strømledning.
• Transformatoren må ikke indbygges i beskyttelsesområderne 0, 1 eller 2. (se s. 33)
• Den indbyggede kontaktdåse er forbundet med basissættet via et tomt rør EN
20.
• Afstanden mellem indbygget kontaktdåse og basissæt må vær maksimalt 7 m.
• Det tomme rør skal fikseres mindst hver 500 mm og rørets bøjeradius må ikke
være større end 100 mm.
• Op til fire armaturer kan sluttes til færdigsættets transformator.
• Alle komponenter skal forblive tilgængelige.
• Der må ikke bruges smeltelim til tætningsmanchetten. Pas på ikke at beskadige
universal iBoxen med klæbemassen.
• For monteringseksempler se s. 34 og 35.
A Installation på væggen.
B Installation på væggen. Her med fleksibel afstandsholder med 10 mm justerbar
monteringsskrue.
C Montering på skinnesystemet.
D Installering på monteringsplader til præfabrikerede huse.
E Installation direkte i væggen.
Gennemskylning
Den komplette installation skal gennemskylles efter DIN 1988 / EN 1717. Pilene på
tegningen viser, hvilke tilgange og afgange der er forbundet med hinanden, f.eks.
koldt-vand med afgang 1 og varmt-vand med afgang 2. Da der kun benyttes en
adgang, skal skylleblokken drejes 90º efter første gennemskylning.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 65°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Transformer
Tomt rør
230 V
Målene (se s. 32)
Dansk
Brugsanvisning (se s. 39)
Reservedele (se s. 31)
Vandtilslutning DN20 Kold vand
Specialtilbehør (ikke med i leveringsomfang)
Forlængersæt 25 mm #13594000 (se s. 31)
6 V
Vandtilslutning DN20 Varmt vand
Beskyttelsesklasse (se s. 33)
Godkendelse (se s. 40)

9
0, 1, 2
Montagem ver página 34
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de protecção, de modo a
evitar ferimentos resultantes de entalamentos e de cortes.
Grandes diferenças entre as pressões das águas quente e fria devem ser
compensadas.
Ligação eléctrica
Os trabalhos de instalação e de controlo devem ser efectuados por um técnico
electricista devidamente autorizado e especializado, tendo em consideração
as normas VDE 0100 Parte 701 e IEC 60364-7-701.
Na instalação eléctrica deve ser cumprida a versão válida das prescrições
VDE, nacionais e EVU.
Toda a alimentação eléctrica é efectuada através de uma ligação de corrente
alternada 240V/N/PE/50Hz.
A ligação deve estar protegida por um diferencial magneto-térmico bipolar
(RRCB) com uma corrente residual ≤ 30 mA.
O funcionamento correcto da protecção da ligação deve ser controlado
periodicamente.
A temperatura ambiente não pode ser superior a 50 ºC.
Deve ser assegurada a possibilidade de separação do produto da rede, p. ex.
através de um interruptor omnipolar, segundo EN 60335-1 par. 24.3.
Avisos de montagem
• As tubagens e a torneira têm que ser montadas, enxaguadas e verificadas de
acordo com as normas em vigor. (Instalação segundo EN 1717)
• Todos os trabalhos só podem ser realizados com o sistema desconectado da
corrente eléctrica.
• O corpo base 01850180 só pode ser montado na vertical!
• Para instalar curvas de ligação ou ajustar o anel de montagem, deve-se fixar o
iBox com uma peça tubular no torno. (ver página 36)
• Para o transformador incluído no conjunto completo tem que ser prevista uma
caixa de comutação de embutir com uma linha adutora de 230 V.
• O transformador não pode ser montado na área de protecção 0, 1 ou 2. (ver
página 33)
• A caixa de comutação de embutir está ligada ao equipamento base por um
tubo EN 20.
• A distância entre a caixa de comutação de embutir e o equipamento base pode
ser no máximo de 7 m.
• O tubo vazio tem que ser fixado em intervalos regulares de, pelo menos, 500
mm e o raio de curvatura tem que ser superior a 100 mm.
• A um transformador do conjunto completo podem ser conectadas até quatro
torneiras/sistemas.
• Todos os componentes têm que permanecer acessíveis.
• A junta de vedação não pode ser colada a quente. Se pretender colar a iBox
universal a quente, deve ter em atenção que esta não seja danificada.
• O corpo pode, dependendo da construção, ser instalado de diferentes manei-
ras, ver nas páginas 34 e 35 exemplos de instalação
A Instalação sobre a parede.
B Instalação sobre a parede com calçoa ajustáveis de 10 mm.
C Montagem no sistema de suporte.
D Instalação nas placas de montagem de pré-fabricado ou células pré-fabricadas.
E Instalação em paredes de tijolo.
Purgar as tubagens
Para completar a instalação purgar as tubagens da água quente e da água fria.
As setas no corpo de descarga estão a mostrar que entrada está ligada com que
saída, por exemplo, água fria com saída 1 e água quente com saída 2. Visto que é
apenas necessária uma saída, após a 1.ª purgagem o corpo de descarga deve ser
rodado cerca de 90º.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 65°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido acético!
Transformador
Tubo vazio
230 V
Medidas (ver página 32)
Português
Funcionamento (ver página 39)
Peças de substituição (ver página 31)
Ligação da água DN20 Água fria
Acessórios especiais (não incluído no volume de forne-
cimento)
Crescente 25 mm #13594000 (ver página 31)
6 V
Ligação da água DN20 Água quente
Área de protecção (ver página 33)
Marca de controlo (ver página 40)

10
0, 1, 2
Montaż patrz strona 34
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub przecięcia, podczas montażu
należy nosić rękawice ochronne.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą zostać
wyrównane.
Przyłącze elektryczne
Prace instalacyjne i kontrolne mogą być przeprowadzana jedynie przez wy-
kwalifikowanego elektryka, przestrzegając przepisów z VDE 0100 część 701 i
IEC 60364-7-701.
Przy instalacji elektrycznej należy przestrzegać odpowiednich przepisów krajo-
wych i europejskich w obowiązującej wersji.
Całość zasilania elektrycznego odbywa się przy użyciu przyłącza prądu
zmiennego 240V/N/PE/50Hz.
Zabezpieczenie instalacji musi mieć miejsce przy użyciu zabezpieczenia różni-
cowego (RCD/ FI) z różnicą pomiarów wynoszącą ≤ 30 mA.
Zabezpieczenie musi być sprawdzane w regularnych odstępach czasu pod
kątem właściwego działania.
Temperatura otoczenia nie może przekraczać 50ºC.
Należy zapewnić, by produkt można było odłączyć od sieci, np. za pomocą
wyłącznika wszystkich biegunów zgodnie z EN 60335-1 ust. 24.3.
Wskazówki montażowe
• Przewody i armatura muszą być montowane, płukane i kontrolowane według
obowiązujących norm. (Instalacja zgodnie z EN 1717)
• Wszystkie prace mogą być przeprowadzone jedynie w stanie pozbawionym
napięcia.
• Korpus 01850180 można zamontować tylko pionowo!
• Aby dokręcić przyłącza, unieruchomić iBox w imadle za pomocą kształtki
rurowej. (patrz strona 36)
• Dla transformatora dostarczonego w zestawie gotowym należy przewidzieć
puszkę przełącznikową podtynkową z przewodem doprowadzającym 230 V.
• Transformatora nie można montować w strefie ochronnej 0, 1 ani 2. (patrz
strona 33)
• Puszka przełącznikowa podtynkowa połączona jest z zestawem gotowym
poprzez rurkę kablową EN 20.
• Odległość między puszką przełącznikową podtynkową a zestawem gotowym
może wynosić maks. 7 m.
• Rurkę kablową należy zamocować co najmniej co 500 mm, a promień gięcia
musi być większy niż 100 mm.
• Do jednego transformatora w zestawie gotowym mogą być podłączone maks. 4
armatury.
• Wszystkie komponenty muszą pozostać dostępne.
• Kołnierz uszczelniający nie może być przyklejany na gorąco. Należy zwrócić
uwagę aby nie uszkodzić obudowy iBox'a.
• Korpus może zostać zabudowany w różnych stadiach budowlanych, przykłady
montażowe patrz str.34 i 35.
A Instalacja na ścianie.
B Instalacja przed ścianą. Na śrubach gwintowanych M10 jako elementy dystan-
sowe.
C Montaż na systemie stelaży.
D Instalacja w ścianach prefabrykowanych domów gotowych.
E Instalacja w ścianie.
Płukanie
Przepłukać całą instalację zgodnie z normą DIN 1988 / EN 1717. Strzałki na blo-
ku płuczącym wskazują, który dopływ jest połączony z odpływem, np. zimna woda
z dolnym odpływem, a ciepła woda z górnym odpływem. Ponieważ potrzebny jest
jedynie jeden odpływ, po pierwszym płukaniu należy przekręcić blok płuczący o
90°.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 65°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Opis symbolu
Nie stosować silikonów zawierających kwas octowy!
Transformator
Rura osłonowa do prowadzenia przewodów
230 V
Wymiary (patrz strona 32)
Polski
Obsługa (patrz strona 39)
Części serwisowe (patrz strona 31)
Podłączenie wody DN20 Zimna woda
Wyposażenie specjalne (Nie jest częścią dostawy)
Przedłużka 25 mm #13594000 (patrz strona 31)
6 V
Podłączenie wody DN20 Ciepła woda
Strefa ochronna (patrz strona 33)
Znak jakości (patrz strona 40)

11
0, 1, 2
Montáž viz strana 34
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám je nutné při montáži nosit
rukavice.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené a teplé vody.
Elektrické připojení
Instalační práce a přezkoušení musí být provedeno autorizovaným elektro-
technickým odborníkem za zohlednění směrnic VDE 0100, část 701 a IEC
60364-7-701.
Při elektroinstalaci musíte dodržet příslušné předpisy VDE a místní předpisy
energetických podniků, vždy v platném znění.
Celkové napájení probíhá přes napojení na střídavý proud 240V/N/
PE/50Hz.
Přívod musí být chráněn proudovým chráničem pro chybový proud (RCD/ FI) s
mírným rozdílovým prouden ≤ 30 mA.
Jištění musí být v pravidelných intervalech kontrolováno na svoji funkčnost.
Okolní teplota nesmí být vyšší než 50 ºC.
Musí být zajištěno, aby bylo možné výrobek odpojit od sítě. Např. vícepólo-
vým vypínačem podle EN 60335-1 odst. 24.3.
Pokyny k montáži
• Vedení a armatura musí být namontovány, propláchnuty a otestovány podle
platných norem. (Instalace podle normy EN 1717)
• Veškeré práce se smí provádět pouze v beznapěťovém stavu.
• Hlavní těleso 01850180 lze namontovat pouze vertikálně (ve svislé poloze)!
• Pro zašroubování přípojek nebo přenastavení montážního kroužku upevněte iBox
pomocí tvarovky do svěráku. (viz strana 36)
• Pro transformátor dodaný jako hotová sada je nezbytné připravit podomítkovou
instalační krabici se zdrojem 230 V.
• Transformátor nesmí být montován v zónách ochrany 0, 1 nebo 2. (viz strana 33)
• Podomítková instalační krabice je připojena se základní sestavou přes chráničku
EN 20.
• Vzdálenost mezi podomítkovou instalační krabicí a základní sestavou smí činit
maximálně 7 m.
• Ochranná trubka musí být alespoň každých 500 mm připevněna a poloměr
ohybu musí být větší než 100 mm.
• Na transformátor hotové sady je možné připojit až čtyři armatury.
• Všechny komponenty musí zůstat přístupné.
• Těsnicí manžeta nesmí být slepená za horka. Pokud má být iBox utěsněn za
horka, musí se dbát na to, aby se nepoškodil.
• Základní těleso mùže být namontováno v souladu s podmínkami na stavbě,
příklady montáže viz strana 34 a 35.
A Instalace na stěnu.
B Instalace před stěnu. Zde s variabilními rozpěrkami pomocí šroubů M 10.
C Montáž na nosný systém.
D Instalace na montážní desky nebo prefabrikované díly typizovaného domu.
E Instalace přímo do stěny.
Propláchnutí
Kompletní instalaci propláchnout podle normy DIN 1988. Šipka na proplachova-
cím bloku ukazuje, který přívod je spojen se kterým vedením vývodu, např. studená
voda s vývodem 1 a teplá voda s vývodem Jelikož je potřebný pouze jeden vývod,
musí být po prvním vypláchnutí proplachovací blok otočen o 90 stupňů.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 65°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s pitnou vodou.
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
Transformátor
Ochranná trubka
230 V
Rozmìry (viz strana 32)
Česky
Ovládání (viz strana 39)
Servisní díly (viz strana 31)
Připojení vody DN20 Studená voda
Zvláštní příslušenství (není součástí dodávky)
prodloužení 25 mm #13594000 (viz strana 31)
6 V
Připojení vody DN20 Teplá voda
Chráněná oblast (viz strana 33)
Zkušební značka (viz strana 40)

12
0, 1, 2
Montáž viď strana 34
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli pomliaždeninám a rezným
poraneniam.
Veľké rozdiely v tlaku medzi prípojkami studenej a teplej vody musia byť
vyrovnané.
Elektrické pripojenie
Inštalačné a skúšobné práce musí vykonávať len autorizovaný elektrikár pri
zohľadnení noriem VDE 0100, časť 701 a IEC 60364-7-701.
Pri elektroinštalácii je nutné dodržiavať príslušné predpisy VDE, krajiny a EVU v
príslušnom platnom vydaní.
Celkové zásobovanie elektrickým prúdom prebieha prostredníctvom pripojenia
striedavého prúdu 240 V/N/PE/50 Hz
Prívod musí byť chránený prúdovým chráničom (RCD/FI) pre chybový prúd s
merným rozdielovým prúdom ≤ 30 mA.
Funkčnosť istenia musí byť kontrolovaná v pravidelných časových intervaloch.
Okolitá teplota nesmie byť vyššia ako 50 ºC.
Musí byť zabezpečené, aby bolo možné výrobok odpojiť od siete, napr. vypí-
načom všetých pólov podľa smernice EN 60335-1 odstavec 24.3.
Pokyny pre montáž
• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras
enligt de gällande normerna. (Inštalácia podľa DIN 1717)
• Všetky práce sa smú vykonávať len vtedy, keď je prístroj odpojený od elektrické-
ho napätia.
• Základné teleso 01850180 je možné zabudovať len zvislo!
• Aby sa dali pripojovacie kusy dobre zatočiť, alebo aby sa dal prestaviť montáž-
ny krúžok, upne sa iBox pomocou trubkovej tvarovky do zveráku. (viď strana 36)
• Pre transformátor dodaný s hotovou súpravou musí byť k dispozícii podomietková
inštalačná krabica s prívodným vedením 230 V.
• Transformátor nesmie byť montovaný v ochrannej zóne 0, 1 alebo 2. (viď strana
33)
• Podomietková inštalačná krabica je spojená prostredníctvom chráničky EN 20 so
základnou súpravou.
• Vzdialenosť medzi podomietkovou inštalačnou krabicou a základnou súpravou
smie byť maximálne 7 m.
• Ochranná trubka musí byť upevnená minimálne každých 500 mm a polomer
ohnutia musí byť väčší ako 100 mm.
• Na transformátor hotovej súpravy je možné pripojiť až štyri armatúry.
• Všetky komponenty musia zostať prístupné.
• Tesniaca manžeta nesmie byť lepená za horúca. Pokiaľ má byť iBox utesnený za
horúca, musí sa dbať na to, aby nebol poškodený.
• Základné teleso je montované podľa podmienok na stavbe podľa príkladov
inštalácie viï strana 34 a 35.
A Inštalácia na stenu.
B Inštalácia pred stenu pomocou nastaviteľných 10 mm skrutiek.
C Montáž na nosný systém.
D Inštalácia na montážne platne prefabrikovanej konštrukcie alebo na hotové
články.
E Inštalácia priamo do steny.
Prepláchnutie
Kompletnú inštaláciu prepláchnuť podľa normy DIN 1988 / EN 1717. Šípka na
preplachovacom bloku ukazuje, ktorý prívod je spojený s ktorým vedením vývodu,
napr. prívod studenej vody s dolným vývodom, prívod teplej vody s horným vývo-
dom. Pretože je použitý len jeden vývod, musí sa po prvom prepláchnutí preplacho-
vací blok otočiť o 90 stupňov.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 65°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Popis symbolov
Nepoužívať silikón s obsahom kyseliny octovej!
Transformátor
Ochranná rúra EN20
230 V
Rozmery (viď strana 32)
Slovensky
Obsluha (viď strana 39)
Servisné diely (viď strana 31)
Pripojenie vody DN20 Studená voda
Zvláštne príslušenstvo (nie je súčasťou dodávky)
Predlženie 25 mm #13594000 (viď strana 31)
6 V
Pripojenie vody DN20 Teplá voda
Ochranná oblasť (viď strana 33)
Osvedčenie o skúške (viď strana 40)

13
0, 1, 2
安装 参见第页 34
安全技巧
装配时为避免挤压和切割受伤，必须戴上手套。
冷热水管间过大的压力差必须予以平衡。
电气连接
安装和检查工作由有资质的电气专业人员按照德国电气工程协会VDE
0100标准中第701项和国际电工委员会IEC60364-7-701标准执行。
在进行电力安装的过程中，遵守有效的德国电工规范以及本国的电力危
险防护规定。
总电源供应通过一个240V/N/PE/50HZ的交流电源接口实现。
保险装置必须是额定电流≤30mA的故障电流保护装置。
必须定期检查保险装置的功能。
环境温度不得超过50ºC。
必须确保本产品可以从电源上断开，例如根据EN60335-1Abs.24.3
的规定通过一个全极开关。
安装提示
• 管道和阀门必须根据通用标准进行安装、冲洗和检查。(按照EN1717
进行安装)
• 所有的工作只能在没有电压的状况下进行。
• 基体01850180必须垂直装入。
• 为了拧入连接件或者为了调整装配圈，通过一个管件将iBox夹到台钳
中。(参见第页36)
• 必须为随总成件所提供的变压器规定一个具有230V供电线的暗装开关
盒。
• 变压器不得安装在0、1或2类保护区域内。(参见第页33)
• 该暗装开关盒通过一个EN20所规定的空心管与底座组件相连。
• 暗装开关盒与底座组件之间的间距允许最大7米。
• 这个空管必须确定至少是500毫米，其弯曲半径必须大于100毫米。
• 总成件的一个变压器可以最多连接四个阀门。
• 所有组件必须保持可供使用。
• 不能热粘贴密封涂层。如果对iBox进行万能热粘贴，注意不要损坏。
• 根据构造的实际情况安装基体，安装范例参见第34页和第35页。
A 直接墙面安装。
B 直接墙面安装，带10mm可调节的固定柱头螺栓。
C 安装在支柱上。
D 安装在预制装配式房屋——装配平台或预制装配式小室。
E 砖墙安装
冲洗管系统
按照德国工业标准1988/欧洲标准1717清洁全部安装件。箭头指示清洗
端，该流向与该出口导通装置连接，例如：冷水与下方出口连接，热水与
上方出口连接。因为只需要一个出口，那么，在第一个清洁过程后，90º
旋转冲洗端。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大65°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
该产品专为饮用水设计！
符号说明
请勿使用含有乙酸的硅胶！
变压器
空管
230V
大小 (参见第页32)
中文
操作 (参见第页39)
备用零件 (参见第页31)
水连接DN20冷水
选装附件 (不在供货范围内)
加长25mm#13594000(参见第页31)
6V
水连接DN20热水
保护区域 (参见第页33)
检验标记 (参见第页40)

14
0, 1, 2
Монтаж см. стр. 34
Указания по технике безопасности
Во время монтажа следует надеть перчатки во избежание прищемления и
порезов.
донного клапа. Перед установкой смесителя необходимо регулировочными
кранами выровнять авление холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
Электроподключение
Установочные и проверочные работы проводятся специалистами-электрика-
ми, имеющими допуск к работе, с соблюдением VDE 0100, часть 701, и IEC
60364-7-701.
При электромонтаже следует соблюдать соответствующие предписания Со-
юза немецких электротехников (VDE), государственные нормы и предписа-
ния Европейского объединения исследований несчастных случаев (EVU) в
действующей редакции.
Общее электроснабжение организуется подключением к сети переменного
тока 240 В и 50 Гц с нейтралью и защитным заземлением.
Требуется организовать защиту с помощью устройства защитного отключения
(выключателя дифференциального тока) с уставкой дифференциального тока
≤ 30 мА.
Защиту подвергают регулярной проверке на предмет функционирования.
Температура окружающей среды должна быть не более 50 ºC.
Необходимо обеспечить возможность отключения изделия от сети электропи-
тания. Для этой цели предусматривают, например, выключатель, прерываю-
щий ток на всех полюсах согласно EN 60335-1, раздел 24.3.
Указания по монтажу
• Трубы и арматура должны быть установлены, промыты и проверены в соот-
ветствии с действующими нормами. (Установка, согласно EN 1717)
• Все работы разрешается выполнять только в обесточенном состоянии.
• Основная часть 01850180 может устанавливаться только вертикально!
• Для завинчивания фитингов или регулировки монтажного кольца закрепите
iBox с помощью куска трубы в тисках. (см. стр. 36)
• Для трансформатора, входящего в готовый комплект, необходимо предусмо-
треть скрытую штепсельную розетку с подводом 230 В.
• Запрещается устанавливать трансформатор в защитной области 0, 1 или 2.
(см. стр. 33)
• Скрытая штепсельная розетка соединена с основным комплекто через полую
трубу EN 20.
• Расстояние между скрытой штепсельной розеткой и основным комплектом
должно составлять максимум 7 m.
• Пустотелая труба должна закрепляться по меньшей мере на протяжении
всех 500 мм, и радиус поворота должен быть больше 100 мм.
• К трансформатору готового комплекта можно подключить до четырех
арматур.
• После установки убедитесь, что возможен доступ ко всем компонентам.
• Уплотнительную манжету не разрешается приклеивать горячим способом.
Если iBox universal необходимо приклеить горячим способом, необходимо
следить за тем, чтобы не повредить его.
• Корпус может монтироваться, согласно условиям строительства, примеры
монтажа см. на стр. 34 и 35.
A варианты установки
B Установка на стене. Здесь с гибким распорным держателем, благодаря
винтам 10.
C Монтаж на системе стоек.
D Установка на сборных монтажных плитах или сборных кабинах.
E монтаж в кирпичную стену
Промывка
Промывайте все установленное оборудование, согласно DIN 1988 / EN
1717. Стрелки на промывочном блоке показывают, какой вход связан с от-
водом. напр., холодная вода с отводом 1, а горячая вода - с отводом 2. Так
как требуется только один отвод, после первой промывки промывочный блок
необходимо повернуть на 90º.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 65°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой воды!
Описание символов
Не применяйте силикон, содержащий уксусную кислоту.
трансформатор
Пустая труба
230 V
Размеры (см. стр. 32)
Русский
Эксплуатация (см. стр. 39)
Κомплеκт (см. стр. 31)
Подключение воды DN20 Холодная вода
Специальные принадлежности (не включено в объ-
ем поставки!)
Удлинение 25 мм #13594000 (см. стр. 31)
6 V
Подключение воды DN20 Теплая вода
Защитная зона (см. стр. 33)
Знак технического контроля (см. стр. 40)

15
0, 1, 2
Szerelés lásd a oldalon 34
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések elkerülése érdekében kesztyűt
kell viselni.
A hidegvíz- és a melegvíz-csatlakozások közötti nagy nyomáskülönbséget kikell
egyenlíteni!
Elektromos csatlakozás
Az installációs és ellenőrző munkákat jóváhagyott elektromos szakembernek
kell elvégezni, a VDE 0100 701. része és az IEC 60364-7-701, figyelembevé-
tele mellett.
Az elektromos szerelés közben a mindenkor érvényes keretek között be kell
tartani a megfelelő VDE, országspecifikus, és EVU előírásokat.
A teljes áramellátás egy 240V/N/PE/50Hz váltóáram csatlakozón keresztül
történik.
A biztosítást egy hibaáram-mentesítő (RCD/ FI) útján, egy 30 mA-nál kisebb
hálózati váltóáram segítségével kell megvalósítani.
A biztosíték működését rendszeres időközönként ellenőrizni kell.
A környezeti hőmérséklet nem lehet magasabb 50 Cº-nál.
Biztosítani kell, hogy a terméket az áramhálózatról le lehessen választani,
pl.egy EN 60335-1 24.3 bek.-nek megfelelő mindenpólusú kapcsoló által.
Szerelési utasítások
• A vezetékeket és a csaptelepet az érvényes szabványoknak megfelelően kell
felszerelni, öblíteni és ellenőrizni (Szerelés EN 1717 szerint)
• Minden munkát csak feszültségmentes állapotban szabad végezni.
• A 01850180 sz. alaptestet csak függőlegesen lehet beépíteni!
• A csatlakozó közdarabok becsavarásához vagy a szerelőgyűrű beállításához
-egy cső segítségével- fogjuk satuba az iBox-ot. (lásd a oldalon 36)
• A színkészlethez mellékelt transzformátorhoz egy 230 V tápvezetékkel ellátott
alapvakolati csatlakozódoboz szükséges.
• A transzformátort nem szabad 0-ás, 1-es vagy 2-es biztonsági zónában beépíte-
ni. (lásd a oldalon 33)
• Az alapvakolati csatlakozódobozt egy EN 20 kábelvédő csövön keresztül kell
az alaptesttel összekötni.
• Az alapvakolati csatlakozódoboz és az alaptest közötti távolság maximum 7 m
lehet.
• Az üres csövet legalább 500 mm-ként rögzíteni kell és a hajlítási rádiusznak 100
mm-nél nagyobbnak kell lenni.
• A színkészlet transzformátorához egészen négy csaptelepet lehet csatlakoztatni.
• Minden komponensnek hozzáférhetőnek kell maradni.
• A szigetelő gumigyűrűt nem szabad forrón felragasztani. Ha az iBox universal-t
forrón kell felragasztanunk, ügyeljünk rá, hogy a szigetelő gumigyűrű ne sérüljön
meg.
• Az alaptestet az építészeti adottságoknak megfelelően szereljük be. A szerelési
példákat lásd a 34. és a 35. oldalon.
A Szerelés közvetlenül a falra.
B Távtartó szerkezetre való szerelés.
C Tartórendszerre szerelés.
D Készház elemre vagy előkészített elemre szerelés.
E Szerelés falba süllyesztve.
Átöblítés
Öblítsük át a teljes szerelvényt a DIN 1988 / EN 1717 sz. szabvány előírásainak
megfelelően. Az öblítőblokkon látható nyilak mutatják, hogy melyik beömlő vezeték
melyik lefolyó vezetékhez kapcsolódik, így pl. a hidegvíz vezetéke az 1. kiálláshoz
és a melegvíz vezetéke a 2. kiálláshoz. Mivel csupán egyetlen kiállásra van szük-
ség, az első öblítési műveletet követően forgassuk el 90º-kal az öblítő-blokkot.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 65°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Szimbólumok leírása
Ne használjon ecetsavtartalmú szilikont!
Trafó
Üres cső
230 V
Méretet (lásd a oldalon 32)
Magyar
Használat (lásd a oldalon 39)
Tartozékok (lásd a oldalon 31)
Vízcsatlakozás DN20 Hidegvíz
Egyéb tartozék (a szállítási egység nem tartalmazza)
Hosszabbítás 25 mm #13594000 (lásd a oldalon 31)
6 V
Vízcsatlakozás DN20 Melegvíz
Biztonsági zóna (lásd a oldalon 33)
Vizsgajel (lásd a oldalon 40)

16
0, 1, 2
Asennus katso sivu 34
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja viiltojen aiheuttamien
tapaturmien estämiseksi.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä on tasattava.
Sähköliitäntä
Hyväksytyn sähköammattilaisen on suoritettava sähköasennus- ja tarkastustyöt
VDE 0100 osa 701 ja IEC 60364-7-701 mukaisesti.
Sähköasennuksessa on noudatettava voimassa olevia, asiaa koskevia VDE-,
EVU- ja paikallisia määräyksiä.
Koko virransyöttö tulee 240V/N/PE/50Hz vaihtovirtaliitännästä.
Varmistus on tehtävä vikavirta-suojalaitetta (RCD/FI), jonka vikavirta-asetus on ≤
30 mA, käyttäen.
Varmistuksen toiminta on tarkistettava säännöllisesti.
Ympäristön lämpötila ei saa olla yli 50 ºC.
On varmistettava, että tuotteen voi irrottaa sähköverkosta, esim. käyttäen stan-
dardin EN 60335-1, kohdan 24.3 mukaista kaikkinapaista katkaisijaa.
Asennusohjeet
• Putket ja hana on asennettava, huuhdeltava ja tarkastettava voimassa olevien
standardien mukaisesti. (Asennus normin EN 1717 mukaisesti)
• Kaikki työt saa suorittaa vain jännitteettömässä tilassa.
• Peruskappaleen 01850180 voi asentaa vain pystysuoraan!
• Kiinnitä iBox putkenpätkän avulla ruuvipenkkiin, jotta saat kierrettyä liitinkappa-
leet sisään tai säädettyä asennusrengasta. (katso sivu 36)
• Valmissarjassa mukana olevalle muuntajalle tulee olla olemassa rappauksen alla
oleva kytkinrasia, jossa on 230 V syöttöjohto
• Muuntajaa ei saa asentaa suoja-alueeseen 0, 1 tai 2. (katso sivu 33)
• Rappauksen alla oleva kytkinrasia on yhdistetty tyhjäputkella EN 20 perussar-
jaan
• Rappauksen alla oleva kytkinrasian ja perussarjan välinen etäisyys saa olla
maks. 7 m.
• Suojusputki on kiinnitettävä vähintää 500 mm välein ja taivutussäteen tulee olla
yli 100 mm.
• Valmissarjan muuntajaan voi liittää maks. 4 kalustetta
• Kaikkiin komponentteihin tulee päästä käsiksi.
• Tiivistekaulusta ei saa kuumaliimata. Jos iBox universal pitää liimata kuumaliimal-
la, varmistaudu siitä, että se ei vahingoitu.
• Peruskappaleen voi asentaa rakennuksen asettamien reunaehtojen mukaisesti,
katso asennusesimerkkejä sivuilla 34 ja 35.
A Asennus seinään
B Asennus seinään. Tässä joustavaa etäisyydenpitintä käyttäen kaksikierteisillä 10
mm ruuveilla.
C Asennus kannatinjärjestelmään
D Asennus valmistalojen asennuslevyihin tai valmisosiin.
E Asennus suoraan seinään.
Huuhtelu
Koko asennettu järjestelmä on huuhdeltava DIN 1988 / EN 1717 mukaisesti.
Huuhtelulohkossa olevat nuolet osoittavat mikä tulo on liitettynä mihinkin lähtöön,
esim. kylmävesi lähtöön 1 ja lämminvesi lähtöön 2. Koska tarvitaan vain 1 lähtö,
ensimmäisen huuhtelun jälkeen huuhtelulohkoa on kierrettävä 90º.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 65°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomaveden kanssa!
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Muuntaja
Asennusputki
230 V
Mitat (katso sivu 32)
Suomi
Käyttö (katso sivu 39)
Varaosat (katso sivu 31)
Vesiliitäntä DN20 Kylmä vesi
Erityisvaruste (ei kuulu toimitukseen)
Pidennys 25 mm #13594000 (katso sivu 31)
6 V
Vesiliitäntä DN20 Lämmin vesi
Suoja-alue (katso sivu 33)
Koestusmerkki (katso sivu 40)

17
0, 1, 2
Montering se sidan 34
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att man kan undvika kläm- och
skärskadorgen werden.
Stora tryckskillnader mellan anslutningarna för varmt och kallt vatten måste
utjämnas.
Elektrisk anslutning
Installations- och kontrollarbeten ska utföras av behörig elektroinstallatör, enligt
VDE 0100 del 701 o. IEC 60364-7-701.
Vid elinstallationen ska gällande föreskrifter från VDE [branschorganisation Ver-
band der Elektrotechnik, Elektronik und Informationstechnik e.V.Bestimmungen]-,
land- och EVU [elbolag- Elektrizitätversorgungsunternehmen] i aktuell utgåva
följas.
Huvudströmförsörjningen löper över en 240V/N/PE/50Hz växelströmsanslut-
ning.
Säkringen måste ske via en felströms-skyddsanordning (RCD/ FI) med en dif-
ferensström på ≤ 30 mA.
Säkringsanordningens funktion måste kontrolleras med jämna mellanrum.
Den omgivande temperaturen får inte överstiga 50 ºC.
Det måste finnas möjlighet att skilja produkten från elnätet, t.ex. med en allpolig
strömbrytare enligt EN 60335-1 avs. 24.3.
Monteringsanvisningar
• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras
enligt de gällande normerna. (Installation enligt EN 1717)
• Samtliga arbeten får bara utföras när strömmen är avstängd.
• Basenheten 01850180 kan bar monteras lodrätt!
• Sätt fast iBox i skruvtvingen med hjälp av ett rör när anslutningsstycken ska skru-
vas in, eller monteringsringen justeras. (se sidan 36)
• Det behövs en infälld dosa med en 230 V kabel till transformatorn som följer
med färdigsetet.
• Transformatorn får inte byggas in i skyddsområde 0, 1 eller 2. (se sidan 33)
• Den infällda dosan är förbunden med bassetet över ett tomrör EN 20.
• Avståndet mellan infälld dosa och basset får vara maximalt 7 m.
• Det tomma kabelröret måste fixeras minst var 500:de mm och svängradien måste
vara större än 100 mm.
• Upp till fyra armaturer kan anslutas till en transformator i färdigsetet.
• Alla komponenter måste förbli tillgängliga.
• Tätningsmanschetten får inte varmlimmas. Om iBox universal ska varmlimmas
måste man vara uppmärksam på att den inte skadas.
• Grundkonstruktionen monteras enligt de förutsättningar som gäller på platsen, se
monteringsexempel på sidor 34 och 35.
A Vägginstallation.
B Vägginstallation. Här med flexibel avståndshållare genom skruvstift storl. 10.
C Montering på stödsystem.
D Installation på monteringsplattor till färdighus eller färdigsektioner.
E Installation direkt i väggen.
Spola
Spola igenom hela installationen enligt DIN 1988 / EN 1717. Pilarna på spolblock-
et visar vilken inkommande ledning som är ansluten till vilket avlopp, t.ex. kallvatten
till det undre avloppet och varmvatten till det övre avloppet. Eftersom det bara
behövs ett avlopp måste spolblocket vridas 90º efter första spolningen.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 65°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Symbolförklaring
Använd inte silikon som innehåller ättiksyra!
Transformator
Ihåligt rör
230 V
Måtten (se sidan 32)
Svenska
Hantering (se sidan 39)
Reservdelar (se sidan 31)
Vattenanslutning DN20 Kallvatten
Specialtillbehör (medföljer ej leveransen)
Förlängning 25 mm #13594000 (se sidan 31)
6 V
Vattenanslutning DN20 Varmvatten
Skyddsområde (se sidan 33)
Testsigill (se sidan 40)

18
0, 1, 2
Montavimas žr. psl. 34
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo metu mūvėkite pirštines.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Elektros prijungimas
Instaliavimo ir tikrinimo darbus gali atlikti tik kvalifikuoti elektrikai pagal VDE
0100, 701 d. ir IEC 60364-7-701 standartų reikalavimus
Montuodami elektros įrangą, laikykitės galiojančių Vokietijos elektrotechnikos
asociacijos (VDE), žemės ir - energijos tiekimo įmonės reikalavimų.
Bendras elektros tiekimas vyksta per 240V/N/PE/50Hz kintamos srovės
prievadą
Apsauginis įrenginys (RCD / Fl) apsaugo nuo nebalanso srovės, kai srovių
skirtumas ≤ 30 mA .
Apsaugos funkcijos turi būti reguliariai tikrinamos.
Aplinkos temperatūra negali viršyti 50 ºC.
Turi būti užtikrintas gaminio atjungimas nuo elektros tinklo, pavyzdžiui, daugia-
poliu jungikliu (EN 60335-1, 24.3 sk.)
Montavimo instrukcija
• Vamzdžiai ir sujungimai turi būti montuojami, plaunami ir tikrinami pagal galio-
jančias normas. (Montavimas pagal EN 1717)
• Atlikdami bet kokius darbus, būtinai atjunkite maitinimo įtampą.
• Pagrindinė dalis 01850180 gali būti įstatyta tik vertikaliai!
• Norėdami įsukti jungiamuosius elementus arba pareguliuoti montavimo žiedą,
vamzdžiu įtvirtinkite iBox spaustuvuose. (žr. psl. 36)
• Paruoštame komplekte pateiktam transformatoriui turi būti įrengta po tinku paslėp-
ta montavimo dėžutė su 230 V prievadu.
• Transformatorius negali būti montuojamas 0, 1 arba 2 saugos zonose. (žr. psl. 33)
• Po tinku paslėpta montavimo dėžutė EN 20 tipo tuščiaviduriu vamzdžiu sujungta
su pagrindiniu komplektu.
• Atstumas tarp po tinku paslėptos montavimo dėžutės ir pagrindinio komplekto turi
būti ne didesnis nei 7 m.
• Tuščią vamzdį būtina tvirtinti kas 500 mm, o išlinkimo spindulys turi būti didesnis
nei 100 mm.
• Prie paruošto komplekto transformatoriaus galima prijungti iki keturių maišytuvų.
• Visos įrenginio dalys turi būti prieinamos.
• Sandariklio neklijuokite karštuoju būdu. Jei iBox universal reikia klijuoti karštuoju
būdu, jokiu būdu nepažeiskite jos.
• Pagrindą galite sumontuoti pagal vietos sąlygas, montavimo pavyzdžiai pateikti
34 ir 35 psl.
A Montavimas į sieną.
B Montavimas į sieną su specialiais reguliuojamais 10 mm varžtais.
C Montavimas prie laikančios sistemos.
D Montavimas prie namo montavimo plokščių arba elementų.
E Montavimas į sieną.
Išplaukite
Pagal DIN 1988 / EN 1717 išplaukite visą įrangą. Rodyklės ant plaunamojo bloko
rodo, kuriuos įvadus ir išvadų vamzdžius reikia sujungti tarpusavyje, pavyzdžiui,
1 šalto vandens išvadą su 2 karšto vandens išvadu. Kadangi reikalingas tik vienas
išvadas, po pirmojo plovimo pasukite plaunamąjį bloką 90º.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 65°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Simbolio aprašymas
Nenaudokite silikono, kurio sudėtyje yra acto rūgšties!
Transformatorius
Tuščias vamzdelis
230 V
Išmatavimai (žr. psl. 32)
Lietuviškai
Eksploatacija (žr. psl. 39)
Atsarginės dalys (žr. psl. 31)
Vandens prijungimas DN20 Šaltas vanduo
Specialūs priedai (nėra pridedama)
Ilgiklis 25 mm #13594000 (žr. psl. 31)
6 V
Vandens prijungimas DN20 Šiltas vanduo
Saugos zona (žr. psl. 33)
Bandymo pažyma (žr. psl. 40)

19
0, 1, 2
Sastavljanje pogledaj stranicu 34
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i posjekotina moraju nositi
rukavice.
Velika razlika u pritisku između vruće i hladne vode mora biti izbalansirana.
Električni priključak
Električne instalacijske i ispitne radove smiju obavljati samo certificirani elektri-
čari uz uvažavanje odredaba VDE 0100 dio 701 i IEC 60364-7-701.
Prilikom provedbe električnih instalacijskih radova treba se pridržavati odgova-
rajućih, trenutačno važećih propisa strukovne udruge elektrotehničara (u Nje-
mačkoj: VDE), državnih propisa te propisa lokalnog poduzeća za distribuciju
električne energije.
Cjelokupno napajanje strujom provodi se preko 240V/N/PE/50Hz priključka
izmjenične struje.
Vod se mora osigurati nadstrujnom zaštitnom sklopkom (RCD/FI) s nazivnom
diferencijalnom strujom ≤ 30 mA.
U redovitim vremenskim intervalima treba provjeravati ispravnost osigurača .
Okolna temperatura ne smije prekoračiti 50 ºC.
Mora se omogućiti odvajanje proizvoda sa strujne mreže, npr. višepolnom
sklopkom sukladno normi EN 60335-1 st. 24.3.
Upute za montažu
• Cijevi i armatura moraju biti postavljeni, isprani i testirani prema važećim norma-
ma. (Instalacija prema standardu EN 1717)
• Radovi bilo koje vrste smiju se obavljati samo u beznaponskom stanju.
• Moguća je samo okomita ugradnja tijela 01850180!
• Za uvrtanje priključnih elemenata ili namještanje montažnog prstena iBox treba
zategnuti u stegu uz pomoć komada cijevi. (pogledaj stranicu 36)
• Za transformator priložen u završnom setu mora se predvidjeti podžbukna rasklo-
pna kutija s dovodnim vodom od 230 V.
• Transformator se ne smije ugrađivati u zaštitnim područjima 0, 1 ili 2. (pogledaj
stranicu 33)
• Podžbukna rasklopna kutija je praznom cijevi EN 20 spojena s okvirnim nosa-
čem.
• Razmak između podžbukne rasklopne kutije i okvirnog nosača smije iznositi
najviše 7 m.
• Prazna cijev se mora fiksirati na rastojanjima ne većim od 500 mm, a polumjer
savijanja mora biti veći od 100 mm.
• Na jedan transformator završnog seta mogu se priključiti do četiri armature.
• Sve komponente moraju biti lako dostupne.
• Manžetu za brtvljenje ne smijete lijepiti vrućim ljepilom. Ako iBox universal treba
zalijepiti vrućim ljepilom, mora se paziti da ne dođe do oštećenja.
• Tijelo se može montirati u skladu s uvjetima koji vladaju na mjestu postavljanja,
primjeri montaže mogu se naći na stranicama 34 i 35.
A Direktna instalacija u zid.
B Direktna instalacija u zid sa 10 mm podesivim vijcima
C Montaža na sustav nosača.
D Instalacija na gotove montažne ploče ili gotove ćelije.
E Instalacija u zid od cigle.
Ispiranje
Kompletnu instalaciju treba isprati sukladno normi DIN 1988/EN 1717. Strelice na
bloku prikazuju koji je dovod spojen s kojim odvodom, npr. hladna voda s donjim, a
topla s gornjim odvodom. Budući da je potreban samo jedan odvod, nakon prvog
ispiranja blok se mora zakrenuti za 90º.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 65°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Opis simbola
Nemojte koristiti silikon koji sadrži octenu kiselinu!
transformator
Prazna cijev
230 V
Mjere (pogledaj stranicu 32)
Hrvatski
Upotreba (pogledaj stranicu 39)
Rezervni djelovi (pogledaj stranicu 31)
priključak na dovod vode DN20 Hladna voda
Posebni pribor (Nije sadržano u isporuci!)
Produljenje 25 mm #13594000 (pogledaj stranicu 31)
6 V
priključak na dovod vode DN20 Topla voda
Zaštitno područje (pogledaj stranicu 33)
Oznaka testiranja (pogledaj stranicu 40)

20
0, 1, 2
Montajı bakınız sayfa 34
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanmaları önlemek için eldiven
kullanılmalıdır.
Sıcak ve soğuk su bağlantıları arasında büyük basınç farklılıkları varsa, bu
basınç farklılıklarının dengelenmesi gerekir.
Elektrik bağlantısı
Kurulum ve kontrol çalışmaları, VDE 0100 Bölüm 701 ve IEC 60364-7-701'i
dikkate almak suretiyle, elektronik konusunda uzman yetkili bir kişi tarafından
gerçekleştirilmelidir.
Elektrik montajı sırasında güncel sürümdeki ilgili VDE, ülke ve EVU talimatlarına
uyulmalıdır.
Tüm güç beslemesi bir 240V/N/PE/50Hz alternatif akım bağlantısı üzerinden
gerçekleşir.
Emniyete alma, ≤ 30 mA ölçüm farkı akımı olan bir hatalı akım koruma tertibatı
(RCD/FI) üzerinden gerçekleşmelidir.
Emniyet altına alma işlemi düzenli aralıklarla işlev bakımından kontrol edilmeli-
dir.
Çevre sıcaklığı 50 ºC'nin üzerinde olmamalıdır.
Ürünün elektrik şebekesinden ayrılabileceği garantiye alınmalıdır. Ya rahat
erişilebilen bir priz ya da EN 60335-1 Paragraf 24.3 uyarınca tüm kutuplu bir
şalter üzerinden.
Montaj açıklamaları
• Boruların ve armatürün montajı, yıkanması ve kontrolü geçerli normlara göre
yapılmalıdır. (DIN 1717'ye göre montaj)
• Tüm çalışmalar sadece gerilimsiz durumda yapılmalıdır.
• Taban elemanı 01850180, sadece dikey takılabilir!
• Bağlantı parçalarını çevirerek takmak veya montaj halkalarının ayarını değiştir-
mek için iBox bir boru parçasıyla mengeneye sıkıştırılmalıdır. (bakınız sayfa 36)
• Setin içinden çıkan transformatör için 230 V besleme hattına sahip bir sıva altı
şalter kutusu öngörülmelidir.
• Transformatör koruma alanı 0, 1 veya 2’ye monte edilmemelidir. (bakınız sayfa
33)
• Sıva altı şalter kutusu bir EN 20 tipi boş boruyla ana sete bağlanmıştır.
• Sıva altı şalter kutusu ile ana set arasındaki mesafe maksimum 7 m olmalıdır.
• Boş boru en az her 500 mm'de bir sabitlenmeli ve bükme yarı çapı 100 mm'den
daha yüksek olmalıdır.
• Setin bir transformatörüne maksimum dört armatür bağlanabilir.
• Tüm bileşenler kolay ulaşabilir durumda kalmalıdır.
• Körük sıcak tutkallanmamalıdır. Çok amaçlı iBox'un sıcak tutkallanması gerekirse,
bu parçanın zarar görmemesine dikkat edilmelidir.
• Ana gövde yapısal koşullara uygun şekilde takılabilir, Montaj örneği Bkz. Sayfa
34 ve 35.
A Duvara direkt montaj
B Duvara direkt montaj. Burada, esnek mesafe tutucuları ile 10'lu sıkma vidaları
kullanılarak.
C Taşıyıcı sistem üzerine montaj.
D Hazır ev montaj plakalarına veya hazır hücrelere kurulum.
E Tuğla duvar Montajı
Yıkama
Tüm tesisatı DIN 1988 / EN 1717'ye göre yıkayın. Yıkama bloğundaki oklar hangi
beslemenin hangi çıkış hattına bağlı olduğunu gösterir, Örn; soğuk su alt çıkışa ve
sıcak su üst çıkışa. Sadece bir çıkış kullanıldığından, birinci yıkama işleminden sonra
yıkama bloğu 90º döndürülmelidir.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 65°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Simge açıklaması
Asetik asit içeren silikon kullanmayın!
Trafo
Boş boru
230 V
Ölçüleri (bakınız sayfa 32)
Türkçe
Kullanımı (bakınız sayfa 39)
Yedek Parçalar (bakınız sayfa 31)
Su bağlantısı DN20 Soğuk su
Özel aksesuarlar (Teslimat kapsamına dahil değildir)
Uzatma 25 mm #13594000 (bakınız sayfa 31)
6 V
Su bağlantısı DN20 Sıcak su
Koruma bölgesi (bakınız sayfa 33)
Kontrol işareti (bakınız sayfa 40)
